1059 | Угловой соединитель 40х80

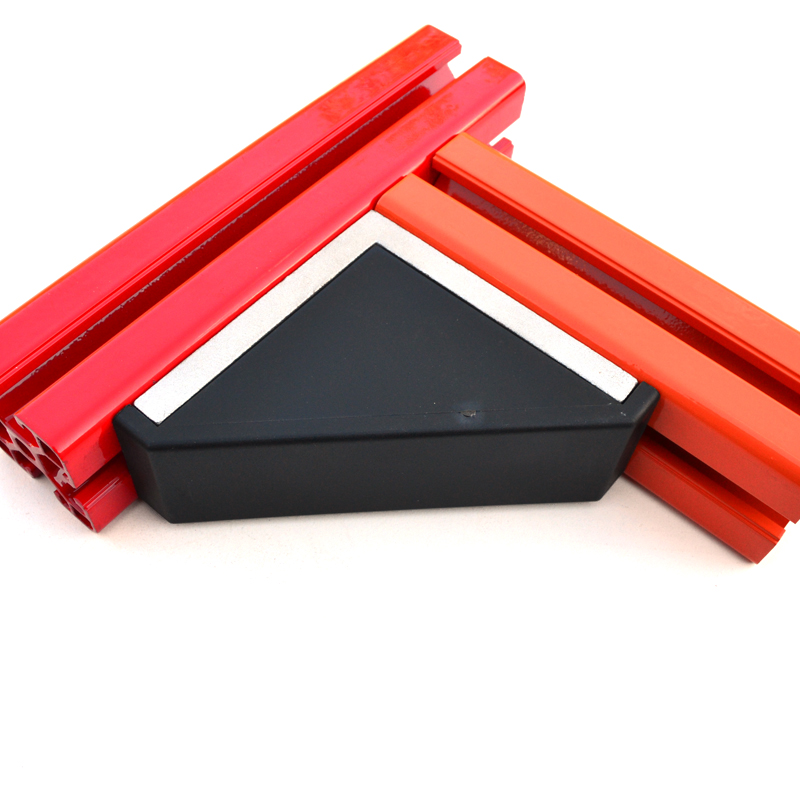

Угловой соединитель 40х80 с декоративной заглушкой

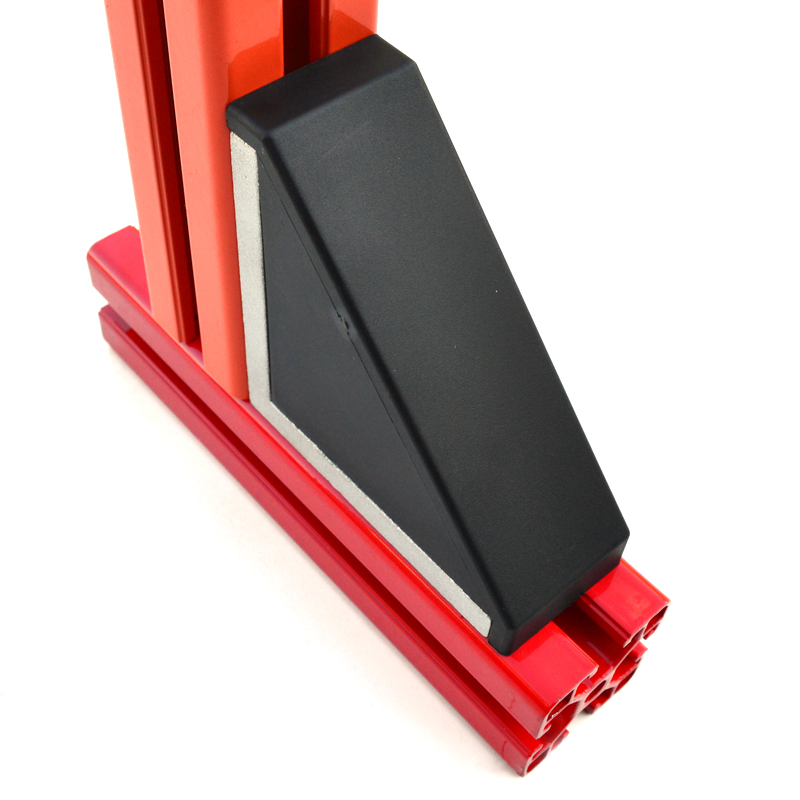

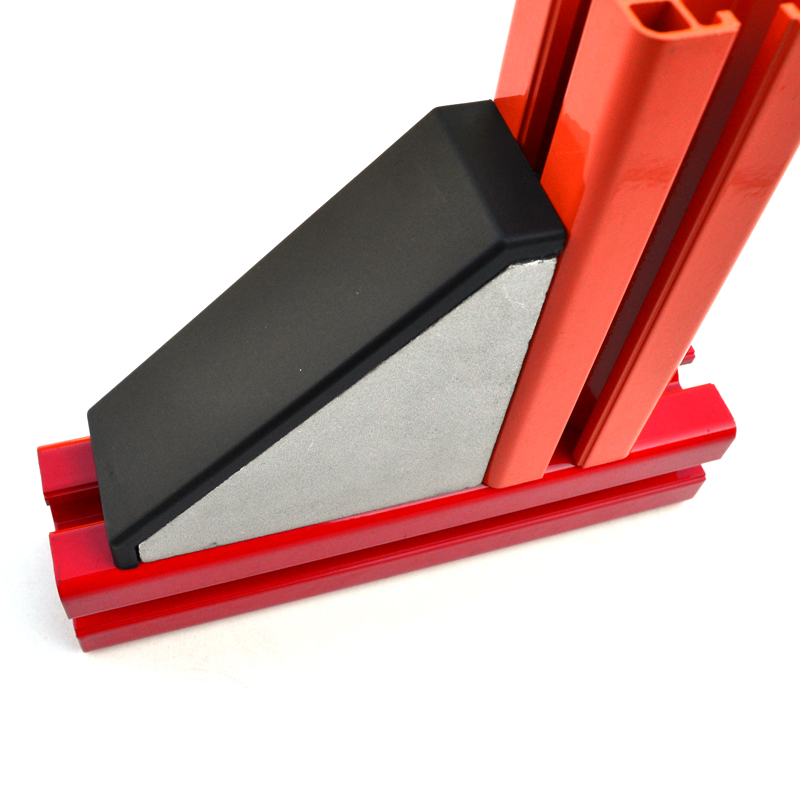

Сборка профилей 40х40, с угловым соединителем 40х80

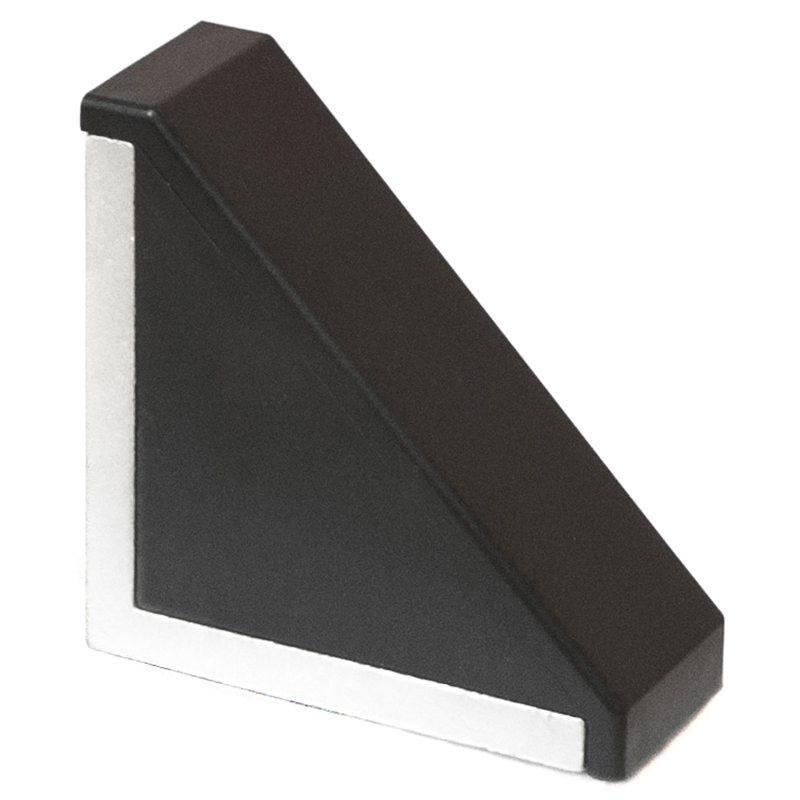

Угловой соединитель 40х80 арт. 1059 с крышкой

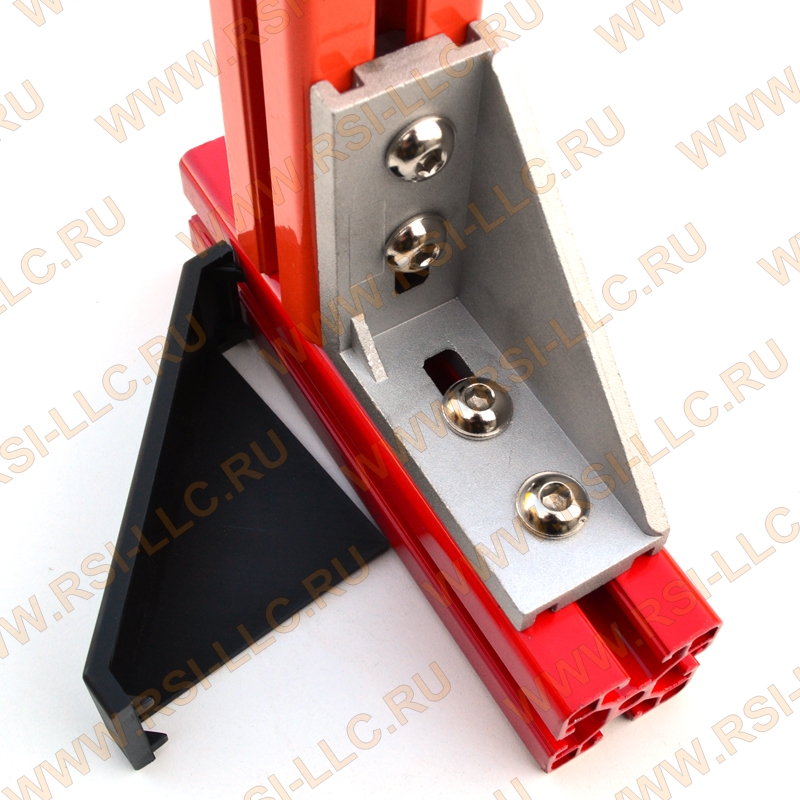

Алюминиевый угловой соединитель арт. 1059 с заглушкой

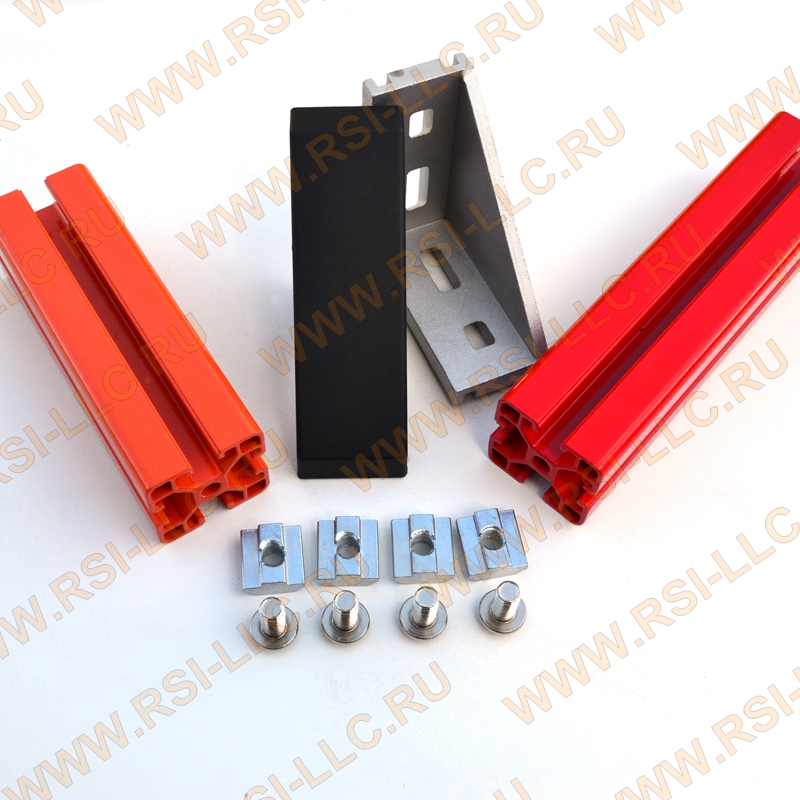

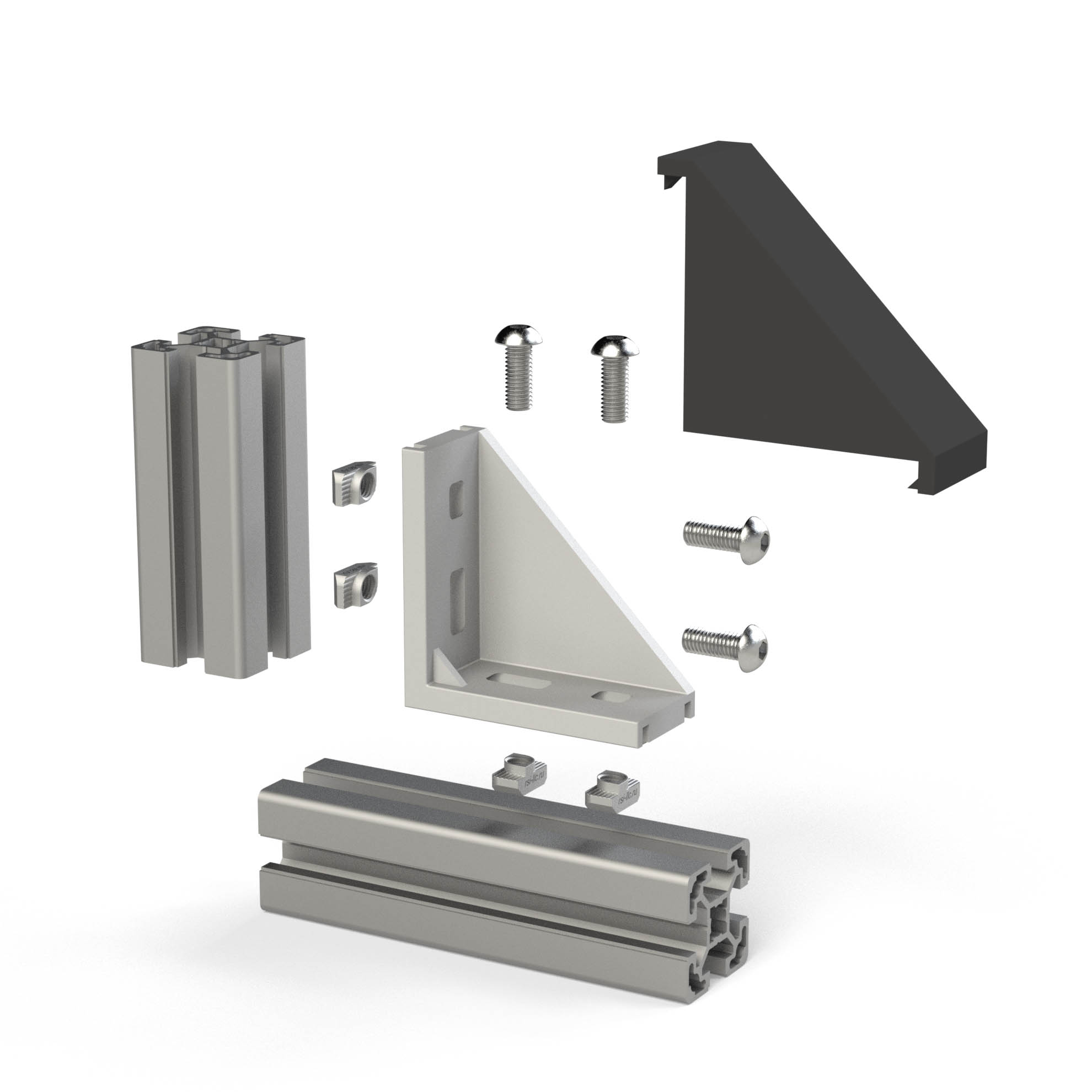

Комплект углового соединителя 40х80 арт. 1059

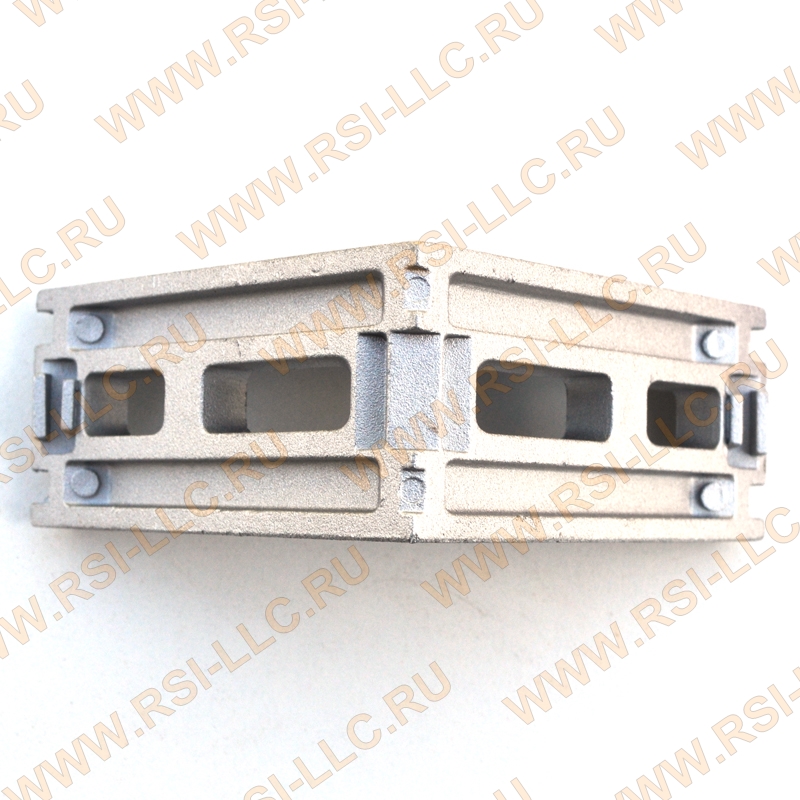

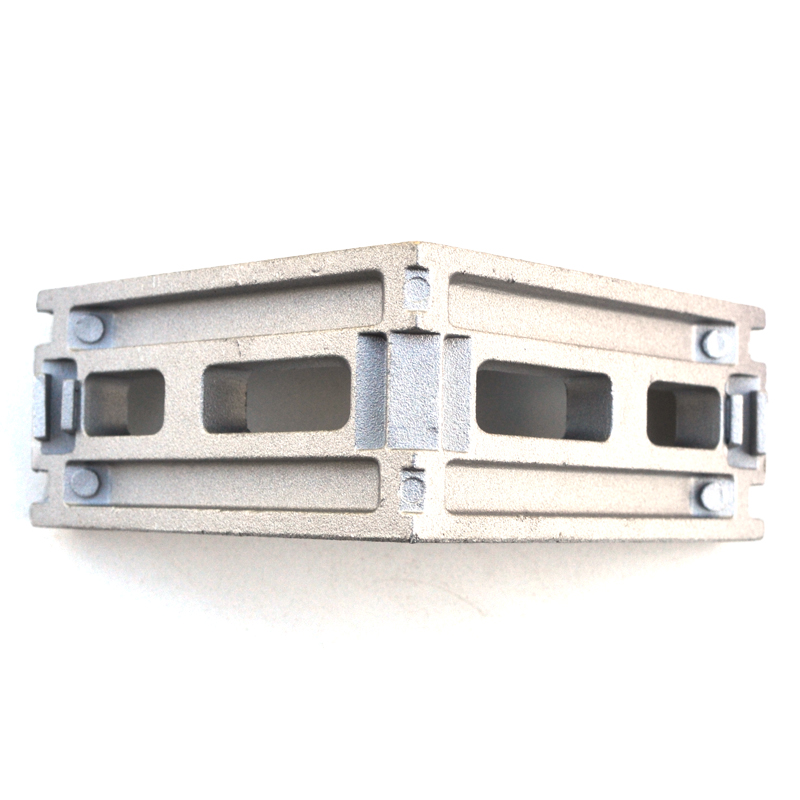

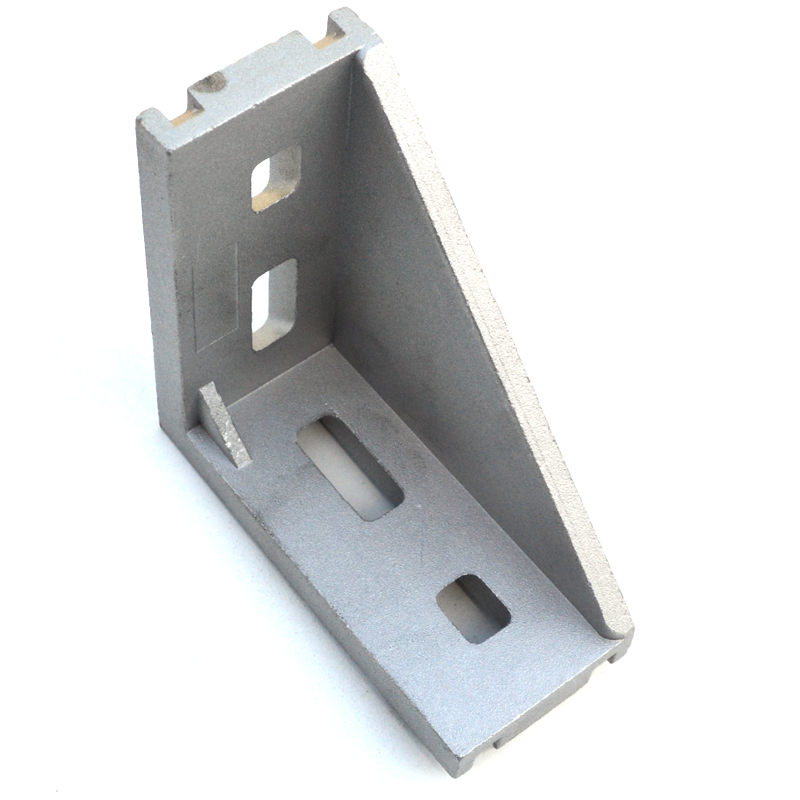

Литой алюминиевый угловой соединитель 40х80 аналог 3842529005

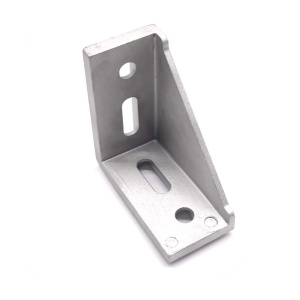

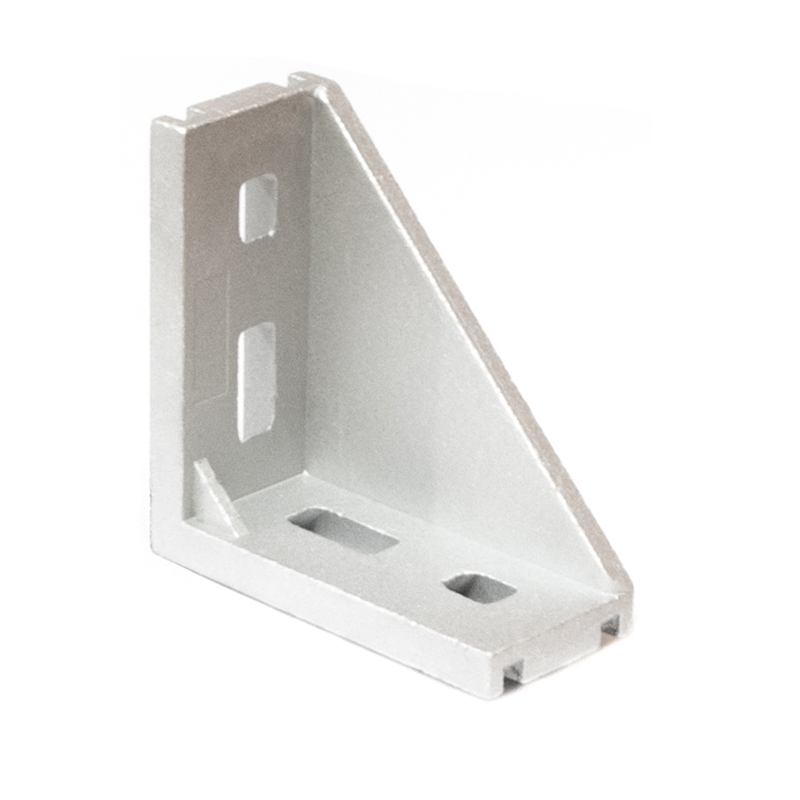

Угловой соединитель 40х80, арт. 1059

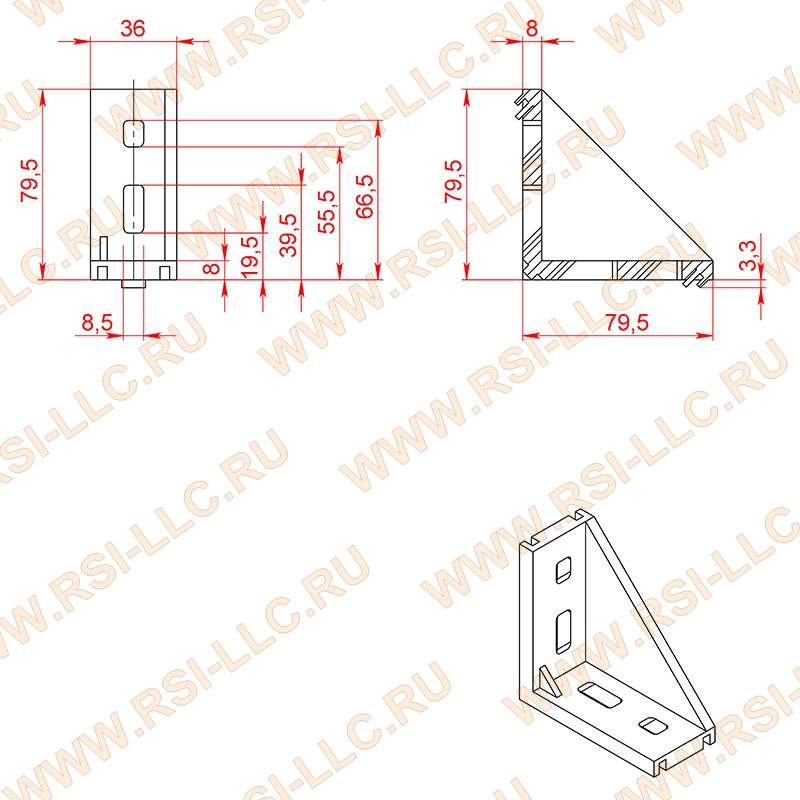

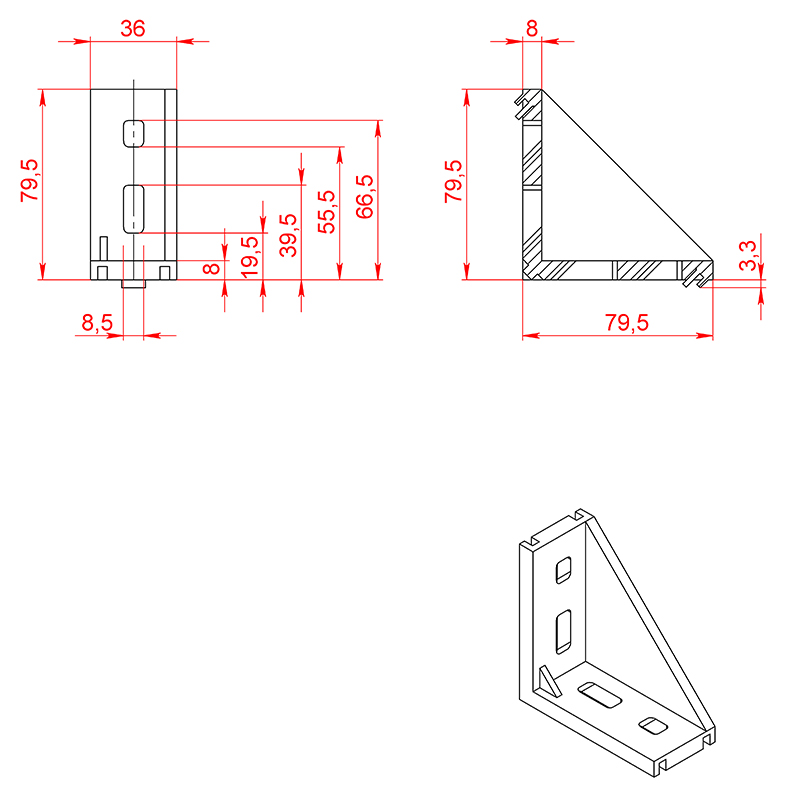

Чертеж алюминиевого углового соединителя 40х80 арт. 1059
Алюминиевый угловой соединитель арт 1059
295.00 руб. от 1 шт.
( -2 % )
289.10 РУБ.
от 20 шт.
( -4 % )
283.20 РУБ.
от 50 шт.
( -5 % )
280.25 РУБ.
от 100 шт.
( -7 % )
274.35 РУБ.
от 500 шт.
( -10 % )
265.50 РУБ.
от 1000 шт.
RSI
Количество
добавить
Наличие 1059 | Угловой соединитель 40х80
НА СКЛАДЕ
≈ 7000 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Угловой соединитель 40х80 мм, паз 8/10 мм

Обращаем Ваше внимание, что уголок универсальный и имеет центрирующие под паз выступы сразу и под 8й и под 10й пазы. Для установки в профили с пазом 8 мм, выступы под 10 мм необходимо отломать плоской отверткой.

Загрузить:
- 3D модель (1059.STEP)
- Чертеж  (1059.PDF)

Не забудьте купить комплект крепежа к угловому соединителю 40х80 арт. 1059:

К профилям серии 40 с пазом 8 мм
Вариант №1:
1. Т-Болт М8х25 (40) артикул 5027 - 4 шт.
2. Гайка c фланцем M8 DIN6923 - 4 шт.

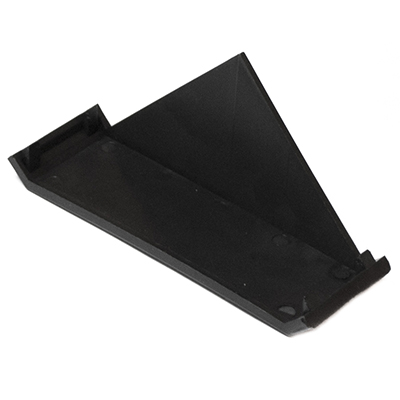

3. Заглушка арт. 1059cap - 1 шт.
Вариант №2:
1. Винт М8х16 мм DIN912 - 4 шт.
2. Шайба М8 увеличенная - 4 шт.
3. Сухарь пазовый М8-40 артикул 5071 - 4 шт.
4. Заглушка арт. 1059cap - 1 шт.
Вариант №3:
1. Винт М6х16 мм DIN912 - 4 шт.
2. Шайба М6 увеличенная - 4 шт.
3. Т-гайка М6-40 артикул 5011 - 4 шт
4. Заглушка арт. 1059cap - 1 шт.
Вариант №4:
1. Винт М8х16 мм DIN912 - 4 шт.
2. Шайба М8 увеличенная - 4 шт.
3. Сухарь пазовый закладной, с фиксатором М8-40 артикул 5260 - 4 шт.
4. Заглушка арт. 1059cap - 1 шт.

К профилям серии 40 с пазом 10 мм
Вариант №1:
1. Т-Болт М8х25 паз 10 артикул 5031 - 4 шт.
2. Гайка c фланцем M8 DIN6923 - 4 шт.
3. Заглушка арт. 1059cap - 1 шт.
Вариант №2:
1. Винт М8х16 мм DIN912 - 4 шт.
2. Шайба М8 увеличенная - 4 шт.
3. Сухарь пазовый М8 паз 10 артикул 5074 - 4 шт.
4. Заглушка арт. 1059cap - 1 шт.
Вариант №3:
1. Винт М8х16 мм DIN912 - 4 шт.
2. Шайба М8 увеличенная - 4 шт.
3. Т-гайка М8 паз 10 артикул 5018 - 4 шт.
4. Заглушка арт. 1059cap - 1 шт.
Вариант №4:
1. Винт М8х16 мм DIN912 - 4 шт.
2. Шайба М8 увеличенная - 4 шт.
3. Сухарь пазовый закладной, с фиксатором М8 паз 10 артикул 2A11.A41A.01 - 4 шт.
4. Заглушка арт. 1059cap - 1 шт.

Характеристики

Артикул:
 1059
Профили:
 с пазом 8 мм, с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
 8 и 10
Аналог Bosch Rexroth Group:
 3842529005
Материал:
 Алюминий литой под давлением
Покрытие:
 без покрытия
Вес, кг:
 0.064
