OB-4080S10 | Профиль 40х80 мм. Паз 10 мм (Анодированный)

Профиль 40х80 паз 10 мм, анодированный

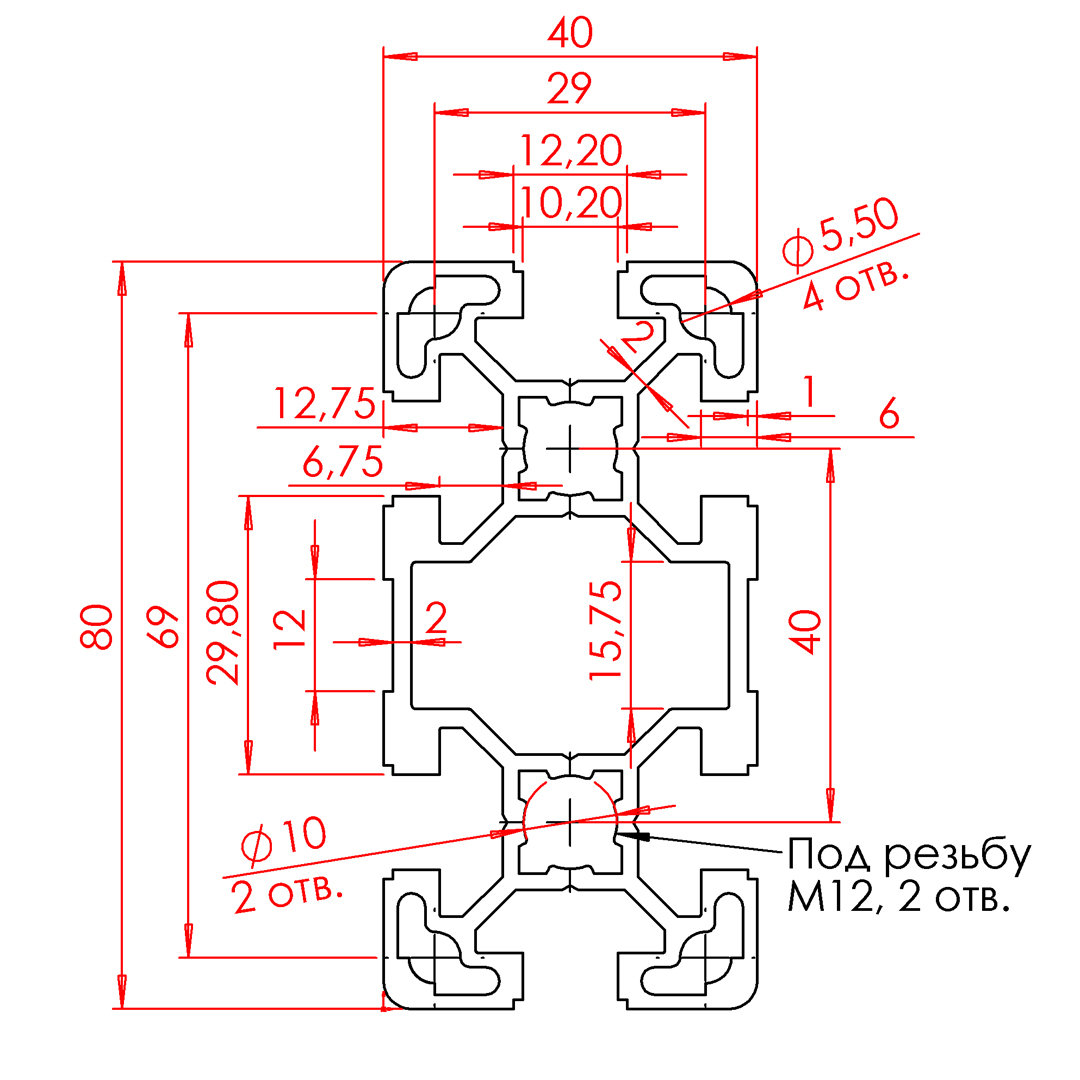

Чертеж профиля 40х80 паз 10 мм

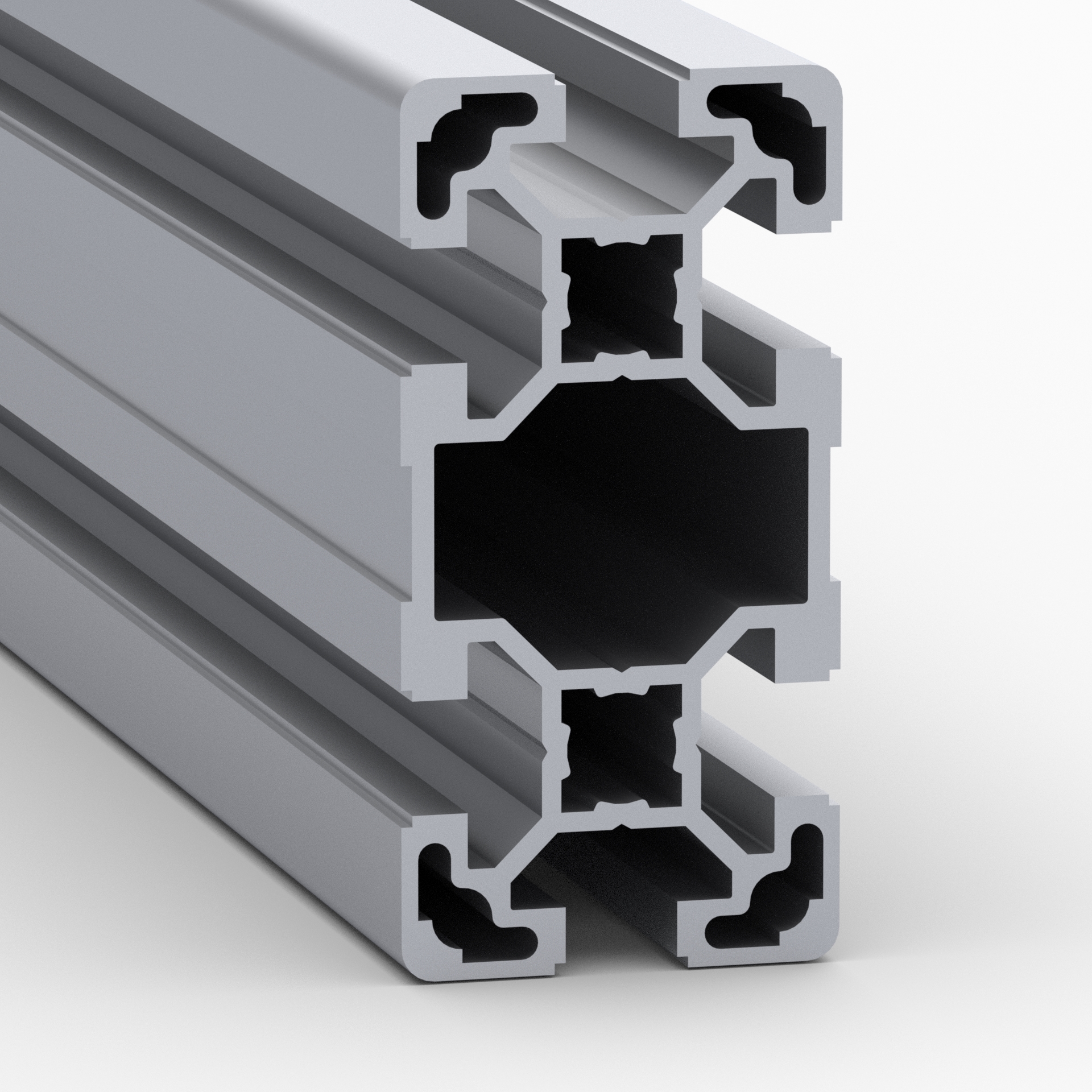

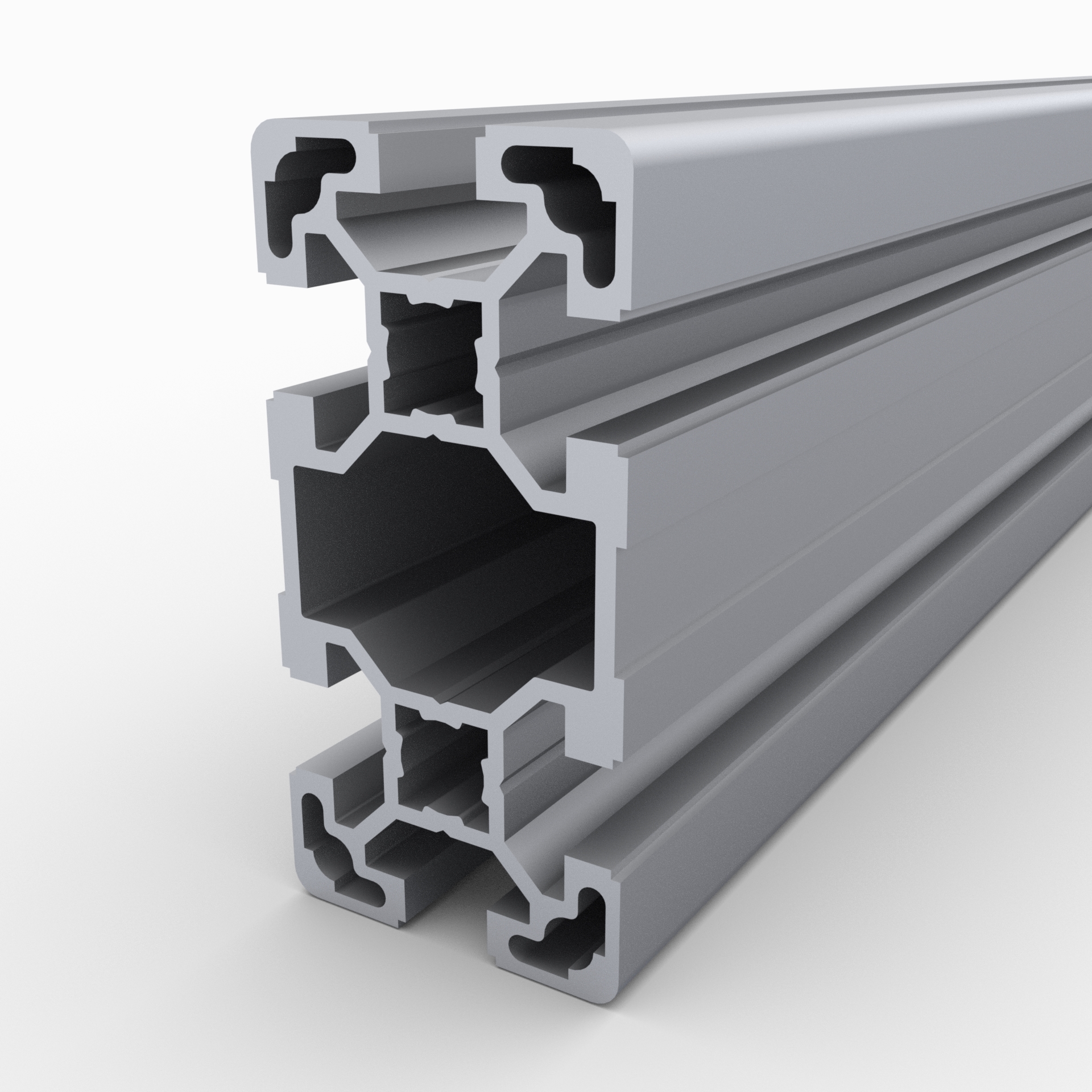

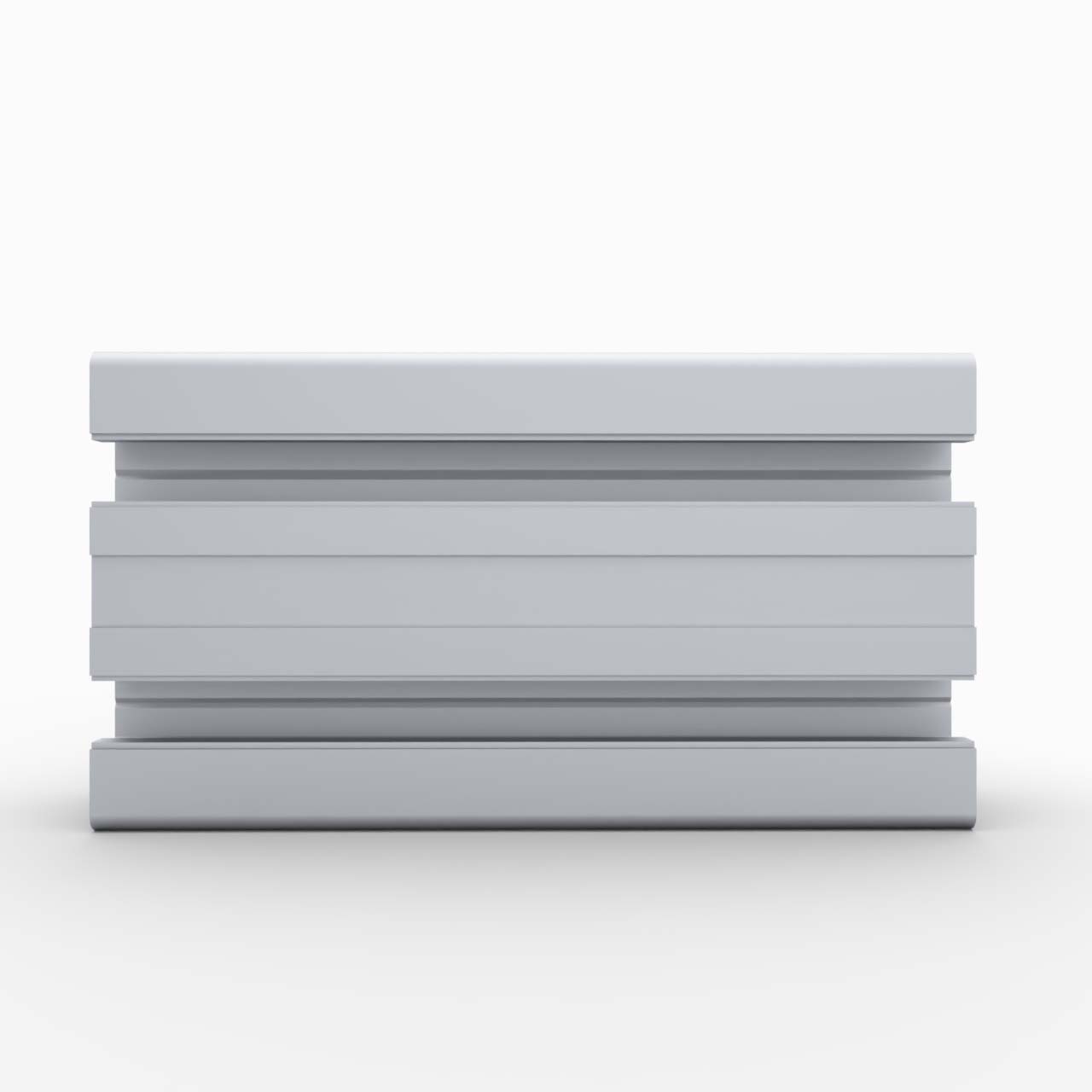

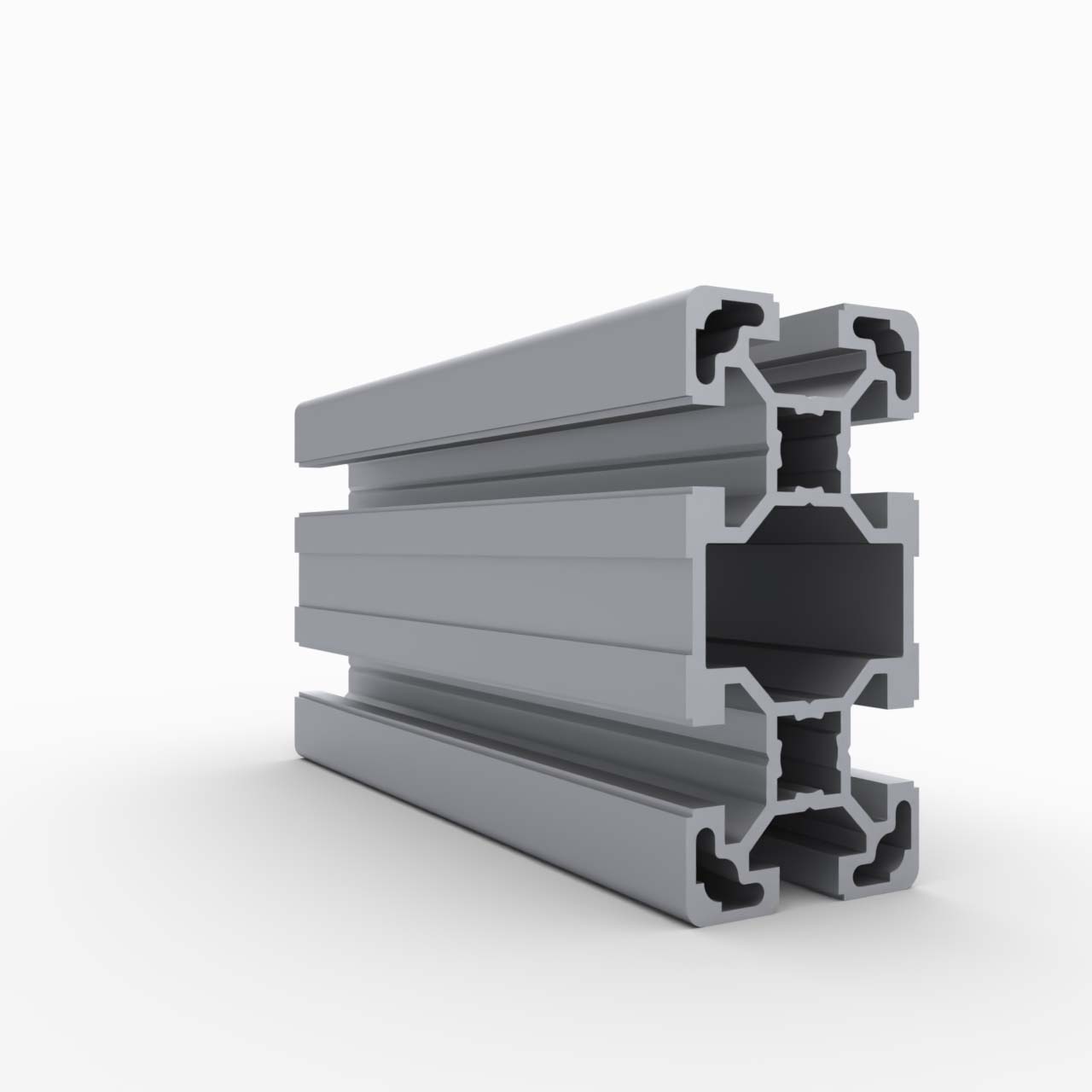

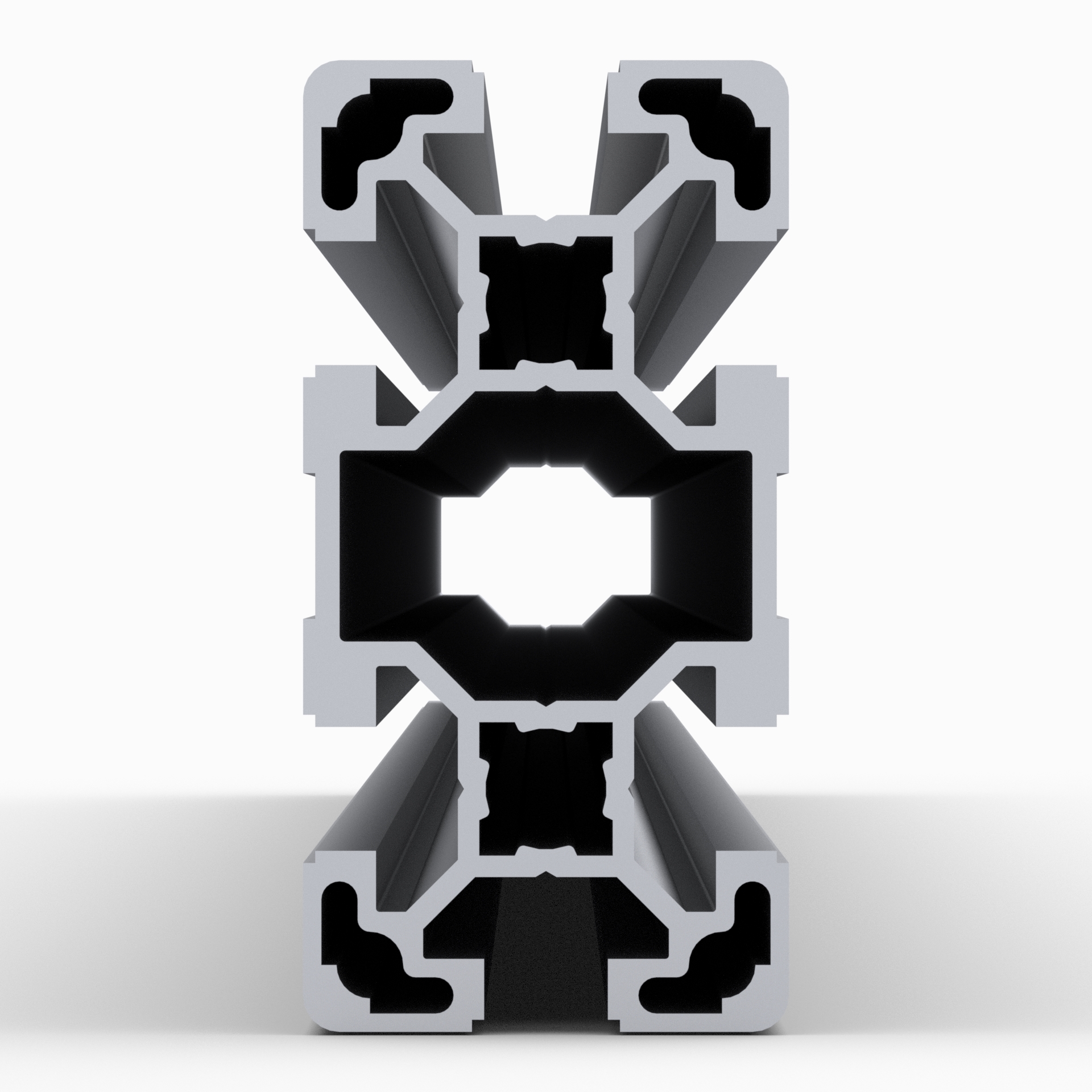

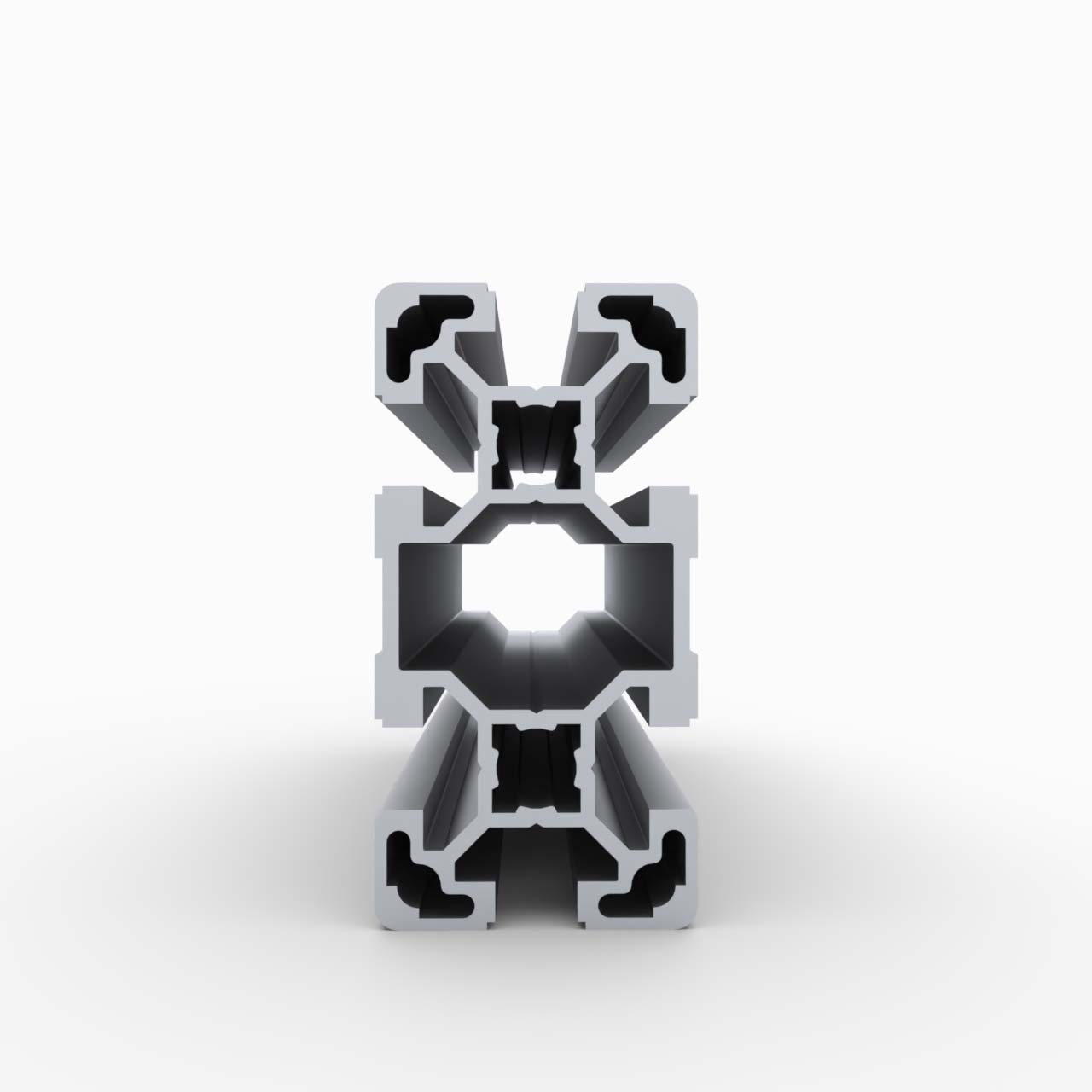

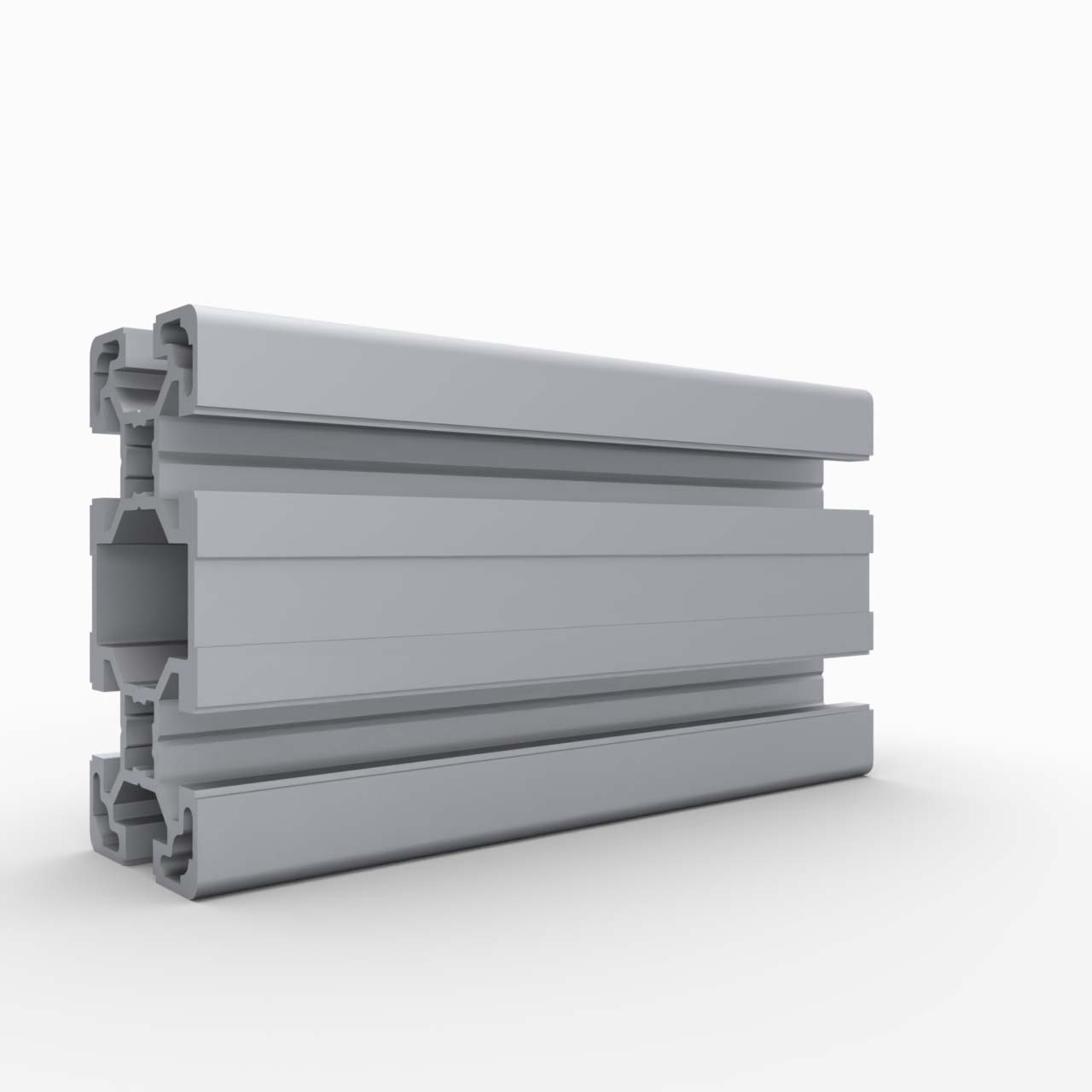

Конструкционный профиль 40х80 паз 10 анодированный
2 750.00 руб. от 1 м.
( -2 % )
2 695.00 РУБ.
от 5 м.
( -3 % )
2 667.50 РУБ.
от 15 м.
( -5 % )
2 612.50 РУБ.
от 30 м.
( -8 % )
2 530.00 РУБ.
от 65 м.
( -10 % )
2 475.00 РУБ.
от 130 м.
( -12 % )
2 420.00 РУБ.
от 250 м.
RSI
Введите длину в мм.
Кол-во отрезков
добавить

Стандартные длины хлыстов: 5040 мм
Цена реза: 60 руб.

Наличие OB-4080S10 | Профиль 40х80 мм. Паз 10 мм (Анодированный)
НА СКЛАДЕ
≈ 300 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.
Загрузить:
- Чертеж (OB-4080S10.dxf)
- 3D модель (OB-4080S10.step)
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-4080S10
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 есть
Профили:
 с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842993130
Аналог MayTec:
 6E LP (1.11.040080.64LP.60 / 1.11.040080.64LP.60)
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 2,52
Площадь сечения, см2:
 9,33
Момент инерции, Ix(см4):
 16,87
Момент инерции, Iy(см4):
 60
Момент сопротивления, WX (см3):
 15
Момент сопротивления, WY (см3):
 8,435
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-4080S10
