1 850.00 руб. от 1 м.
( -2 % )
1 813.00 РУБ.
от 5 м.
( -3 % )
1 794.50 РУБ.
от 15 м.
( -5 % )
1 757.50 РУБ.
от 30 м.
( -8 % )
1 702.00 РУБ.
от 60 м.
( -10 % )
1 665.00 РУБ.
от 125 м.
( -12 % )
1 628.00 РУБ.
от 175 м.
RSI
Введите длину в мм.
Кол-во отрезков

Стандартные длины хлыстов: 5040 мм
Цена реза: 60 руб.


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.
Загрузить:

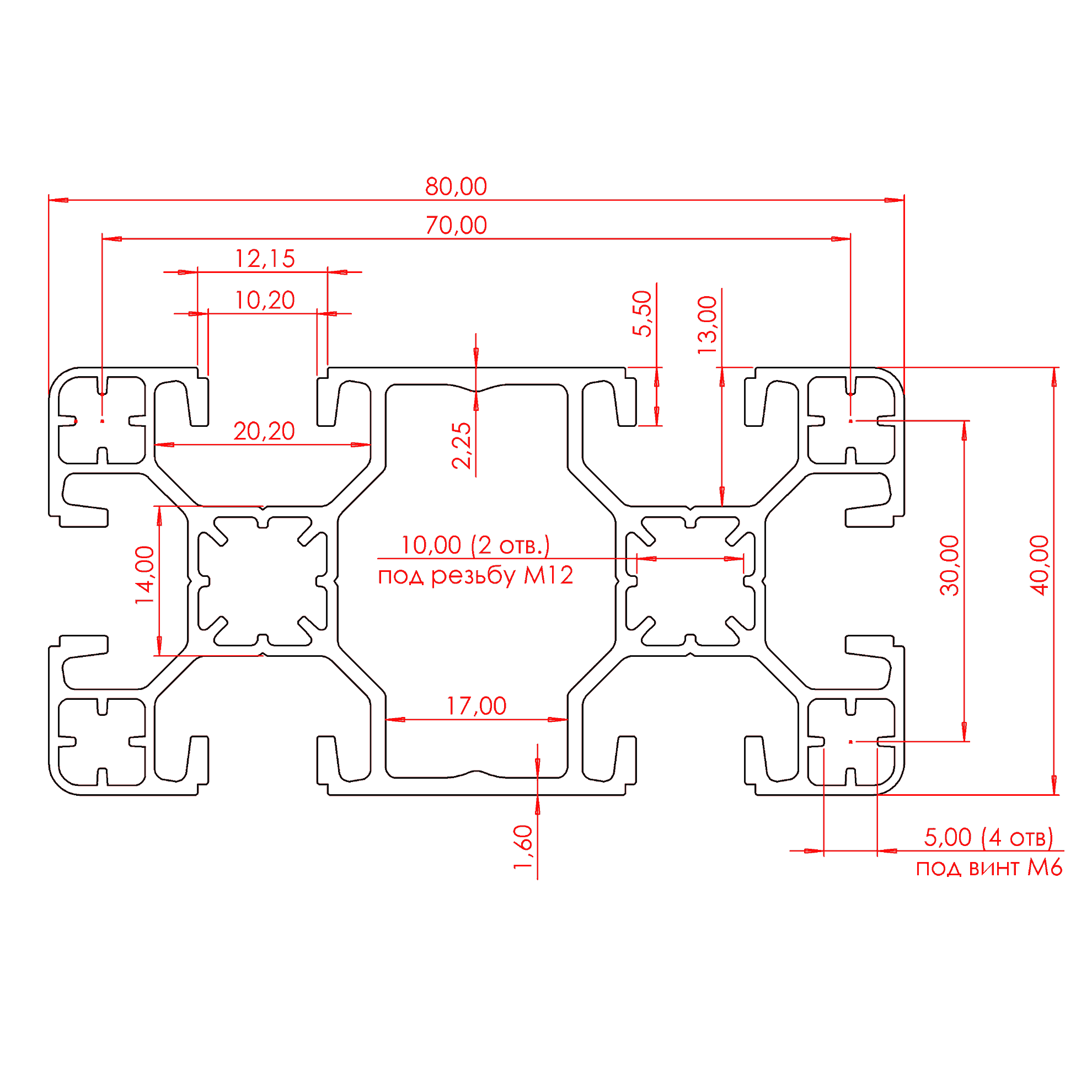

- Чертеж (OB-4080S10-SL.dxf)
- 3D модель (OB-4080S10-SL.step)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%



Характеристики

Артикул:
OB-4080S10-SL
Длина профиля(макс), мм:
5040
Дробеструйная обработка:
Есть
Профили:
с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
10
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
1,7
Площадь сечения, см2:
6,31
Момент инерции, Ix(см4):
11,59
Момент инерции, Iy(см4):
40,83
Момент сопротивления, WX (см3):
5,8
Момент сопротивления, WY (см3):
10,20
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-4080S10-SL
