OB-4040S10-SL | Профиль облегченный 40х40 мм. Паз 10 мм (Анодированный)

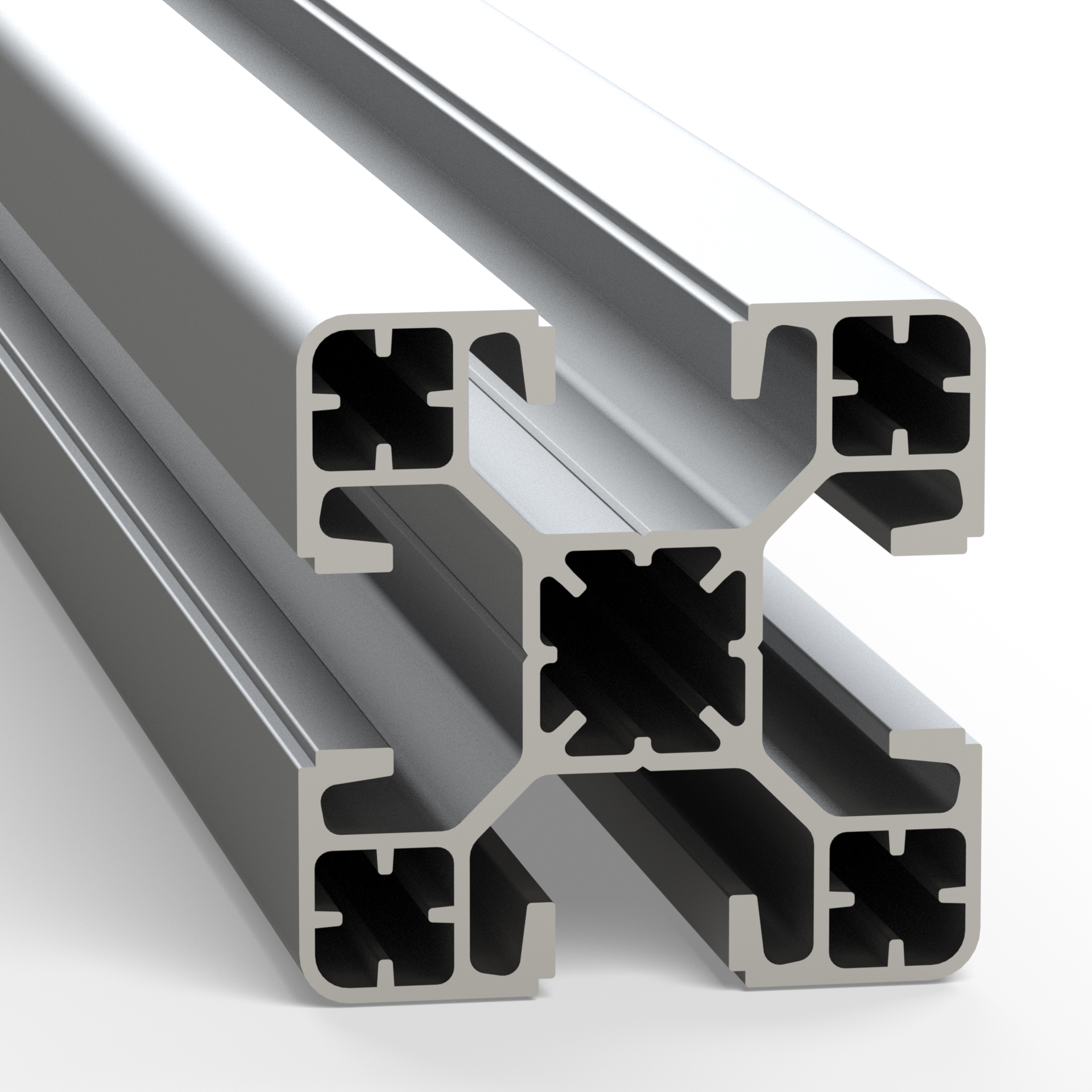

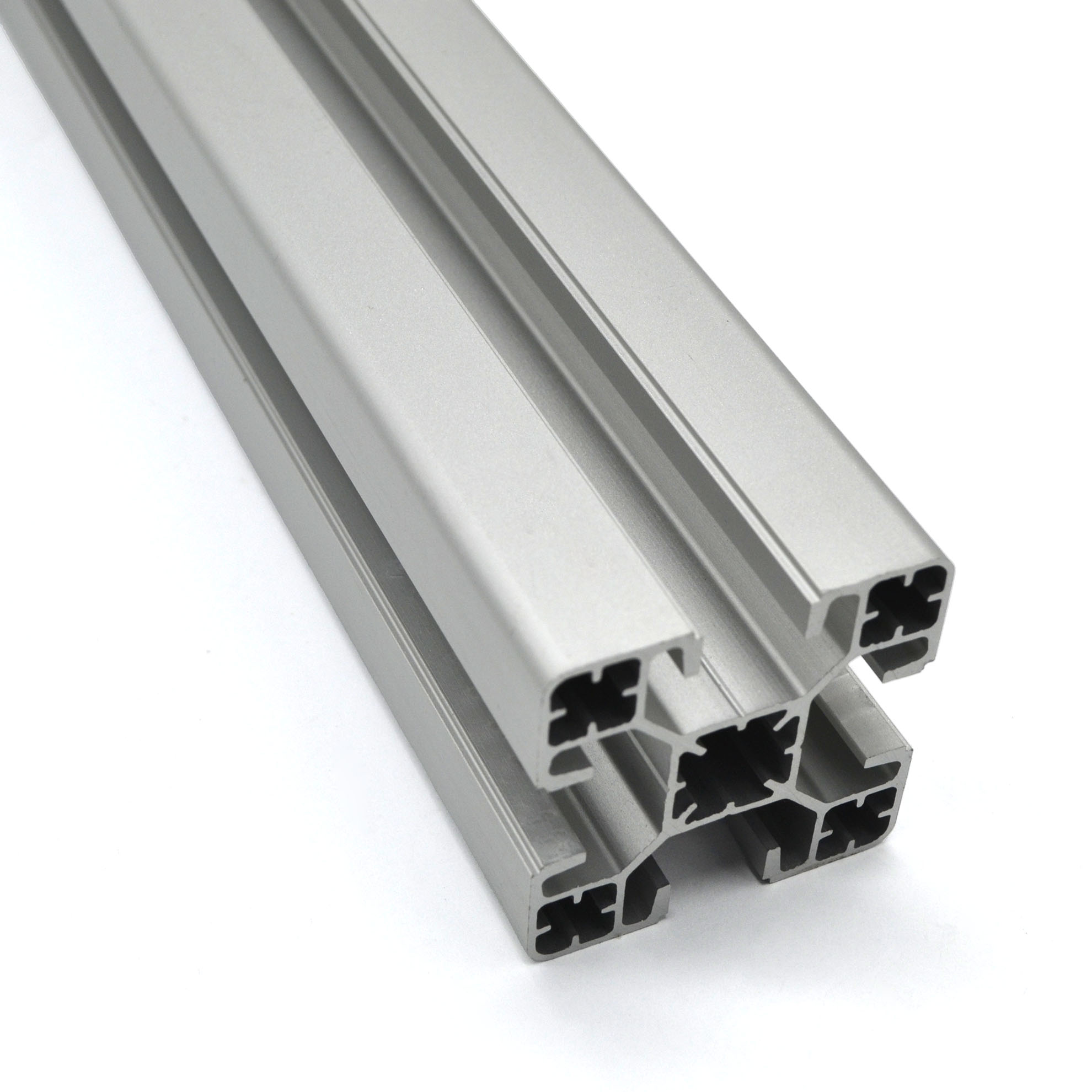

Профиль 40х40 облегченный, с пазом 10 мм, анодированный

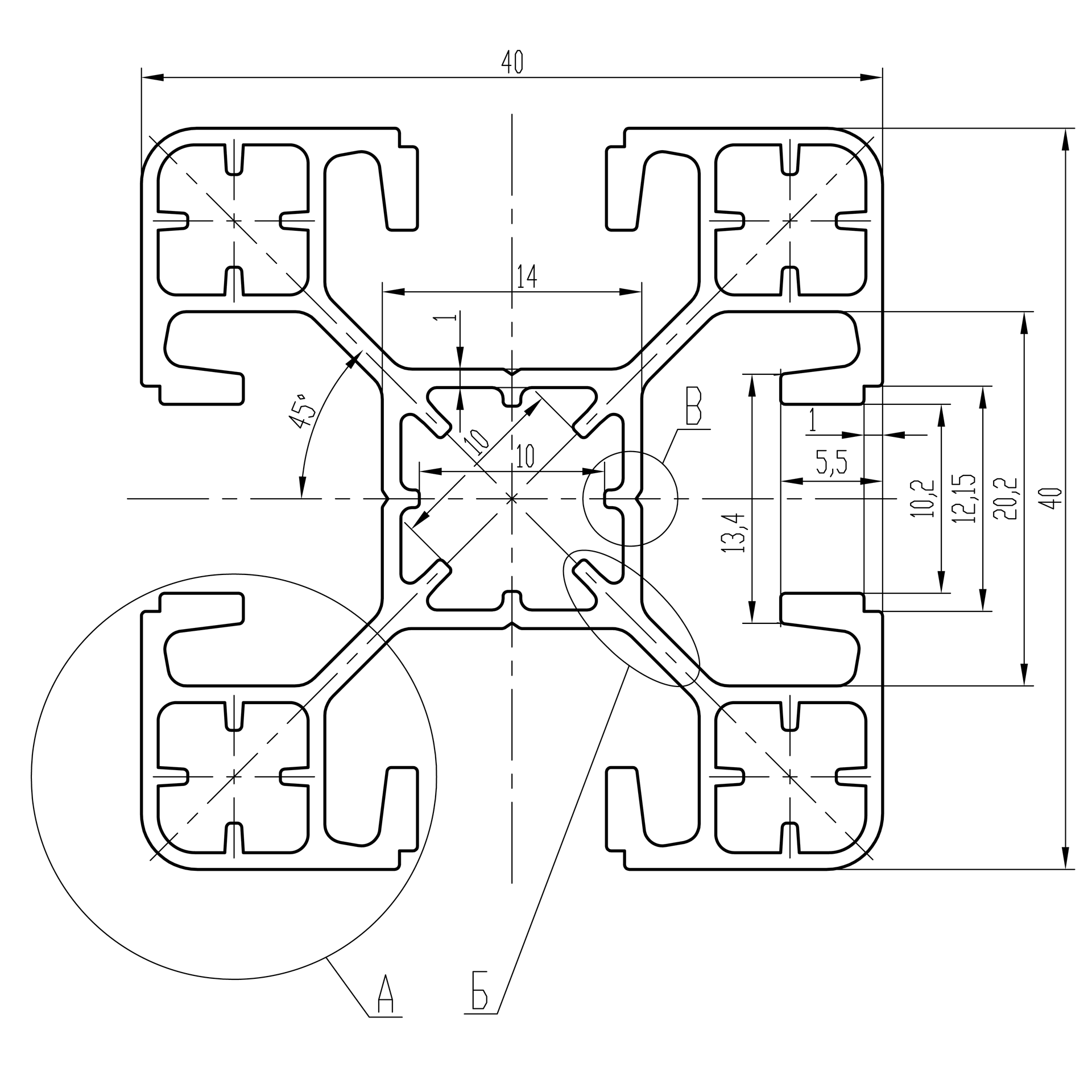

Чертеж облегченного конструкционного профиля 40х40 с пазом 10 мм

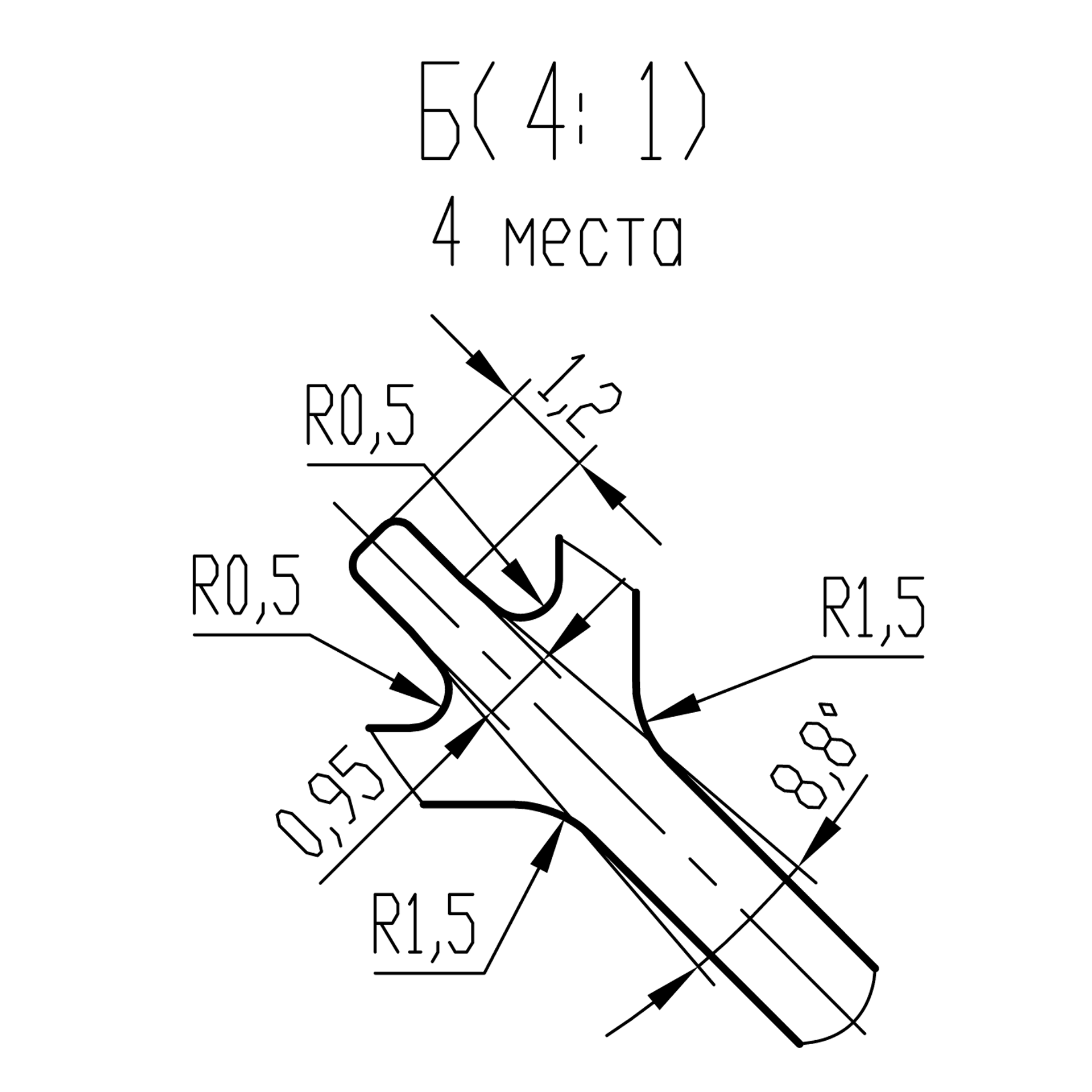

Детальный чертеж 4040SL

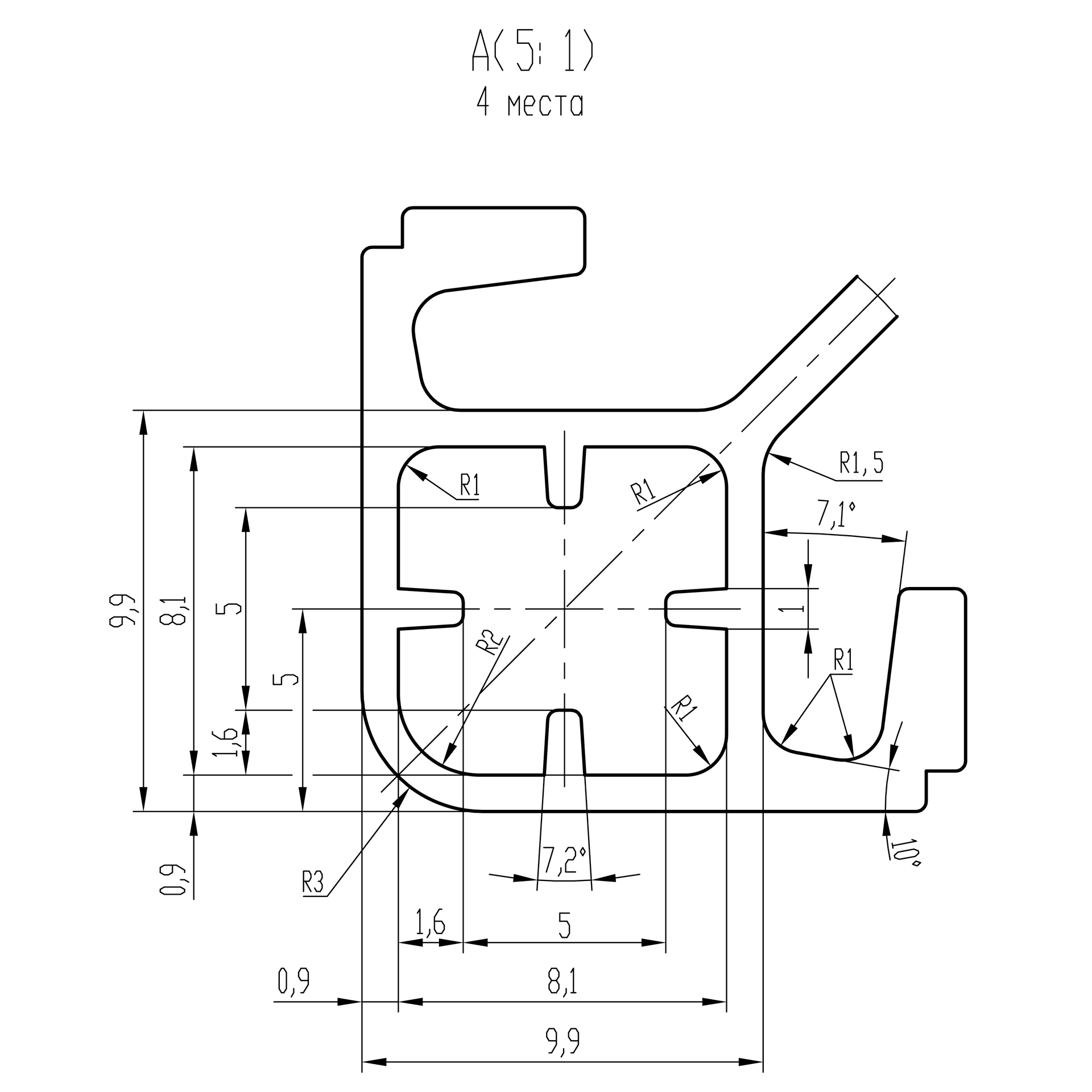

Детальный чертеж суперлегкого профиля 40х40

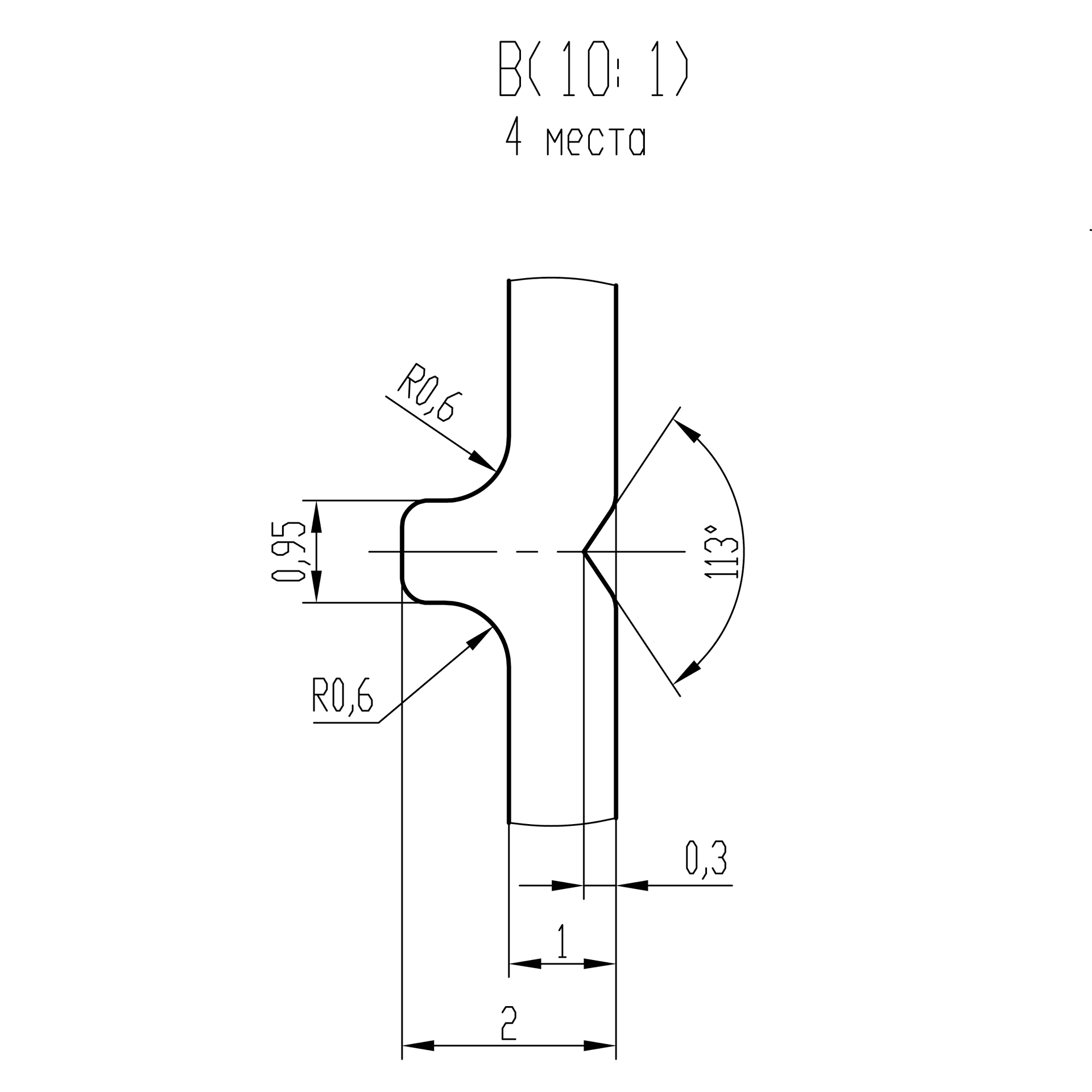

Детальный чертеж 40х40SL

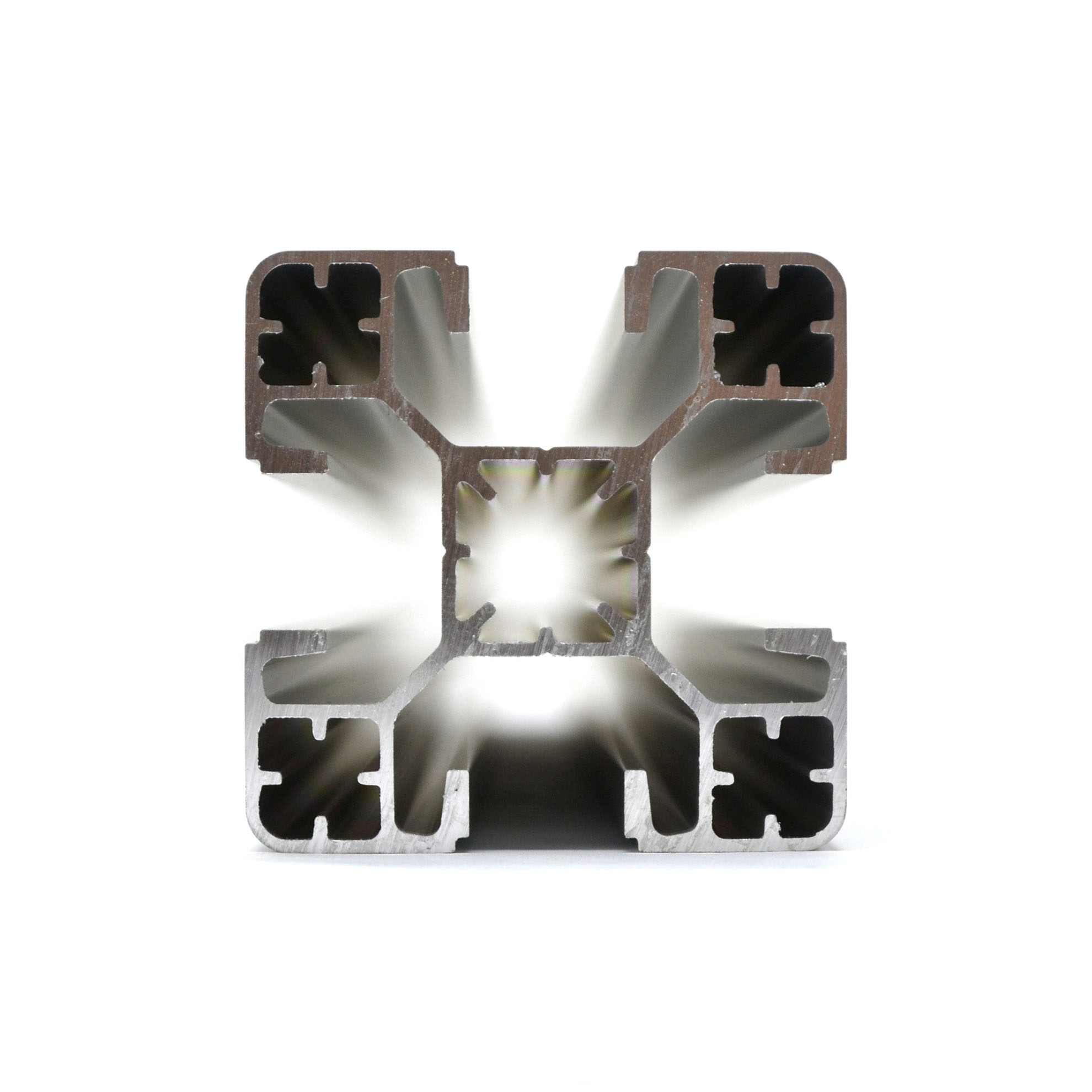

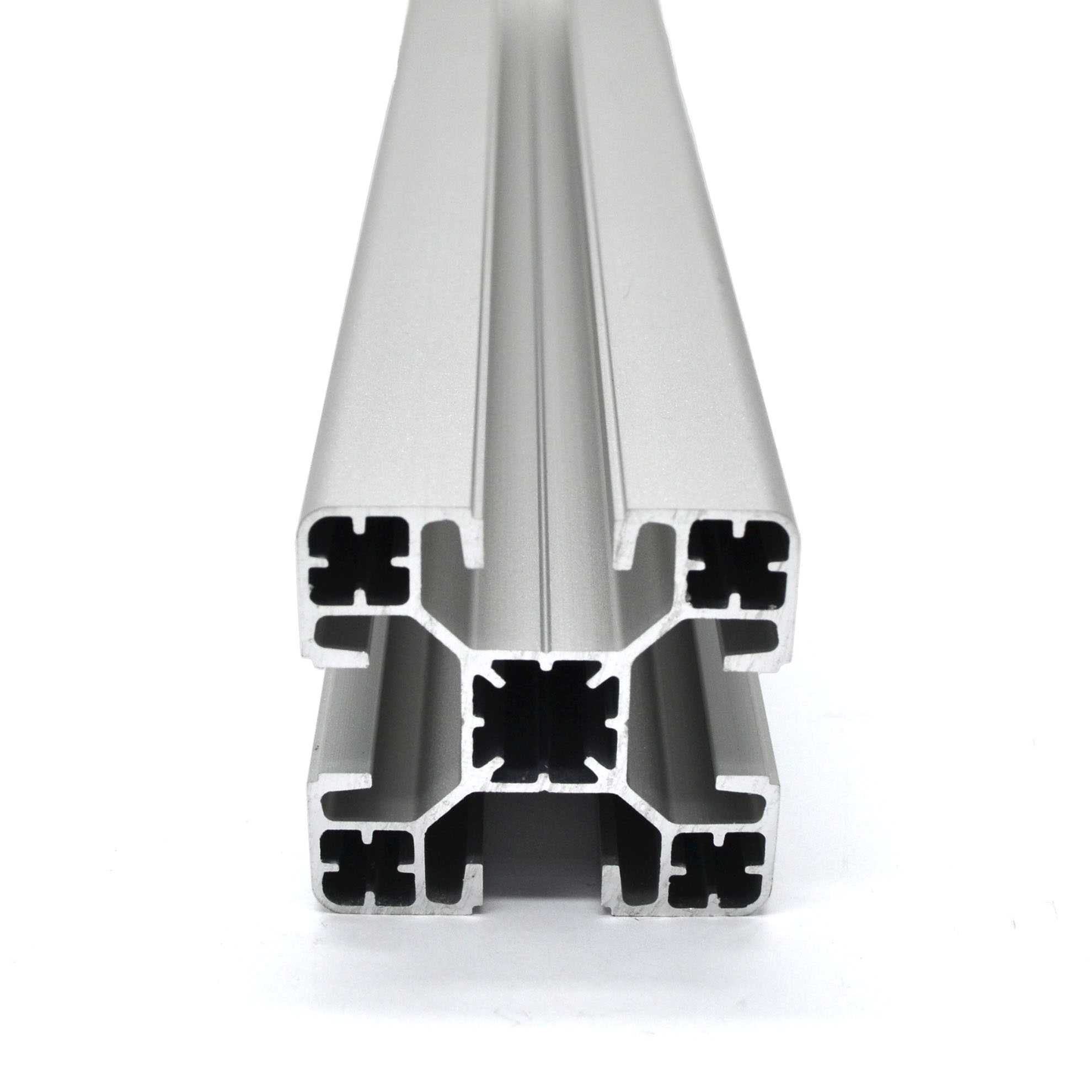

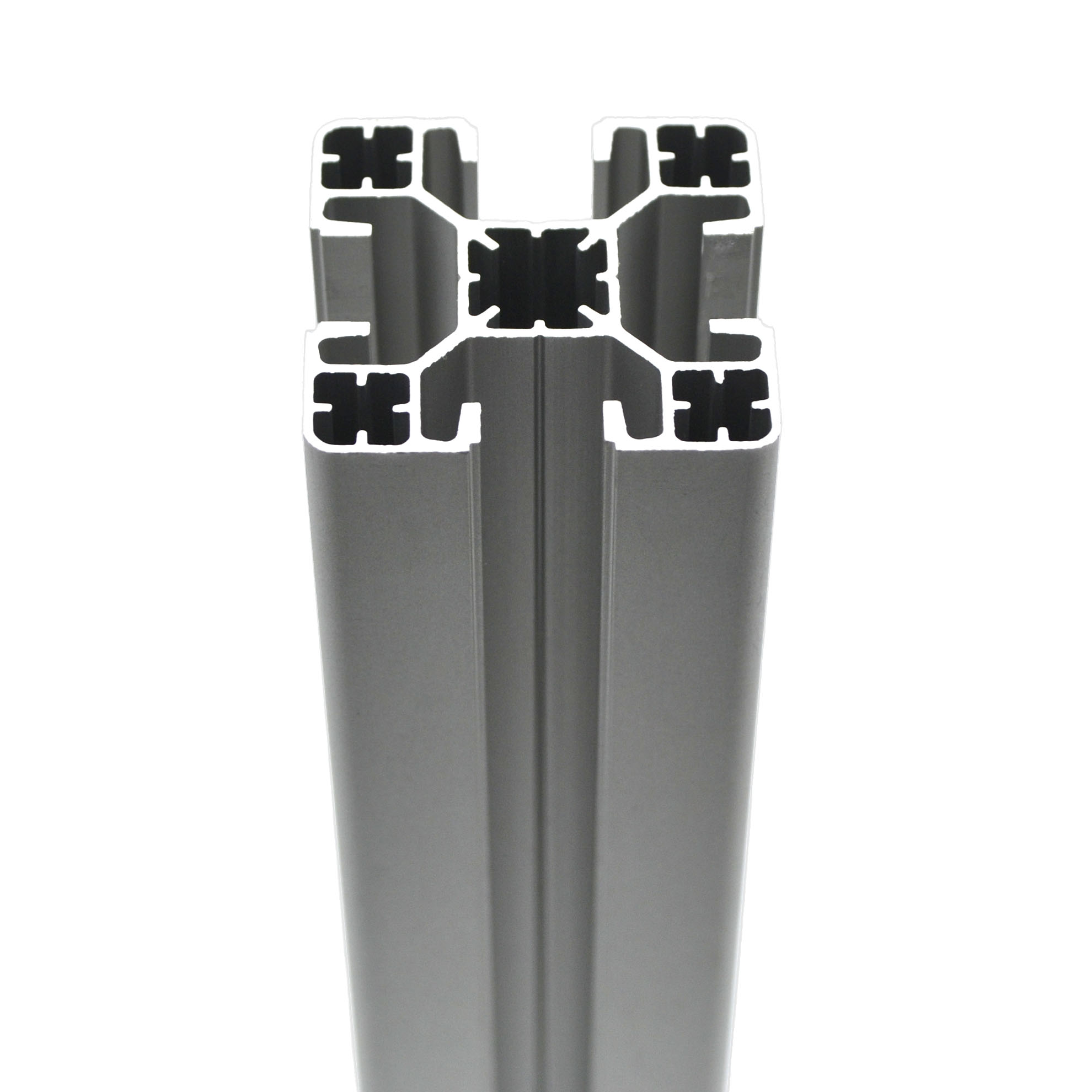

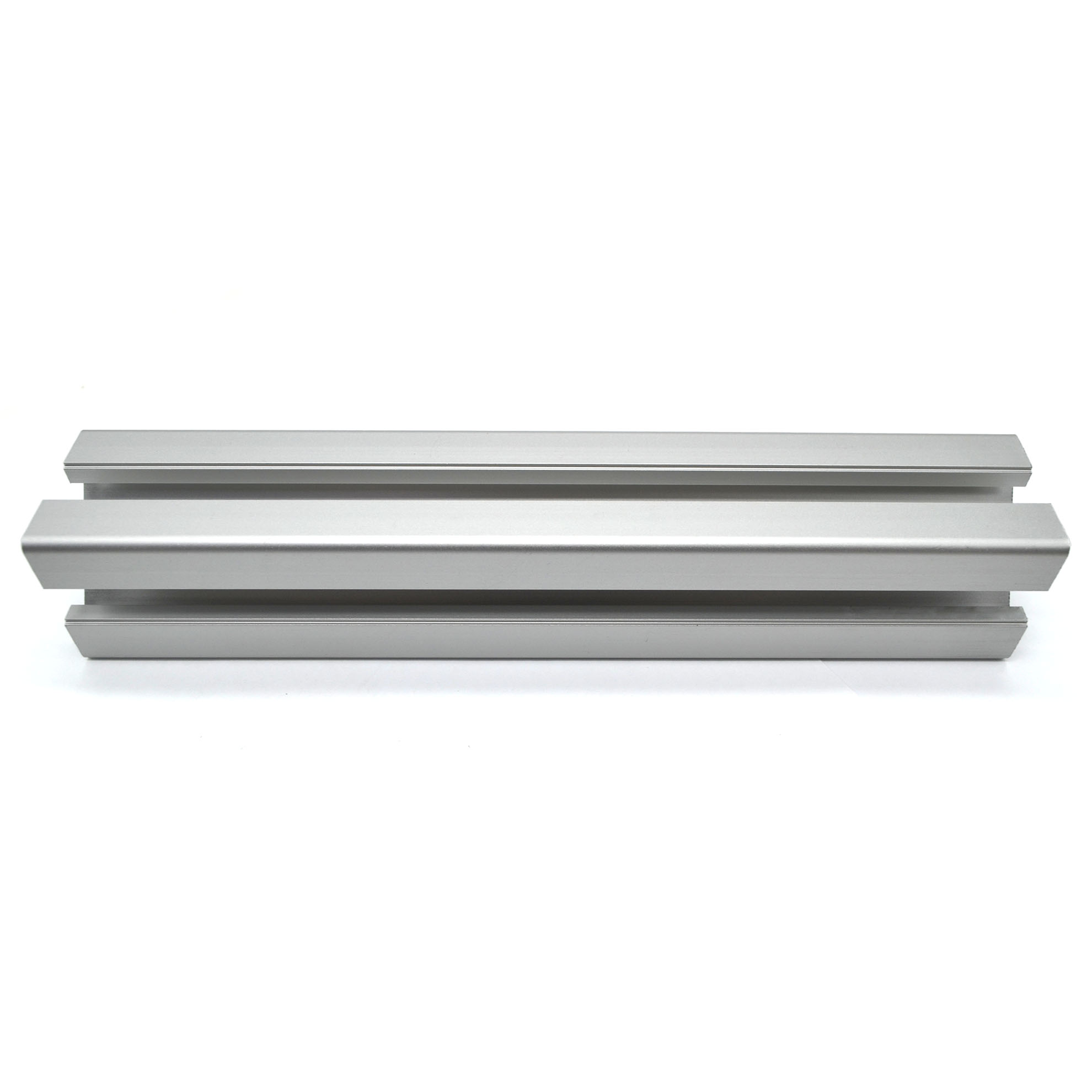

Облегченный станочный профиль 40х40 мм с пазом 10 мм
1 140.00 руб. от 1 м.
( -2 % )
1 117.20 РУБ.
от 5 м.
( -3 % )
1 105.80 РУБ.
от 10 м.
( -4 % )
1 094.40 РУБ.
от 25 м.
( -6 % )
1 071.60 РУБ.
от 45 м.
( -8 % )
1 048.80 РУБ.
от 90 м.
( -10 % )
1 026.00 РУБ.
от 180 м.
RSI
Введите длину в мм.
Кол-во отрезков
добавить

Стандартные длины хлыстов: 6040 мм
Цена реза: 40 руб.

Наличие OB-4040S10-SL | Профиль облегченный 40х40 мм. Паз 10 мм (Анодированный)
НА СКЛАДЕ
≈ 500 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.
Загрузить:
- Чертеж (OB-4040S10-SL.dxf)
- 3D модель (OB-4040S10-SL.step)
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%
Чертеж профиля 40х40 SL суперлегкий

Характеристики

Артикул:
 OB-4040S10-SL
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Нет
Профили:
 с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
 10
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 1,00
Площадь сечения, см2:
 3,61
Момент инерции, Ix(см4):
 5,97
Момент инерции, Iy(см4):
 5,97
Момент сопротивления, WX (см3):
 2,985
Момент сопротивления, WY (см3):
 2,985
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
