OB-4040S10 | Профиль 40х40 мм. Паз 10 мм (Анодированный)

Станочный профиль 40х40 паз 10, анодированный

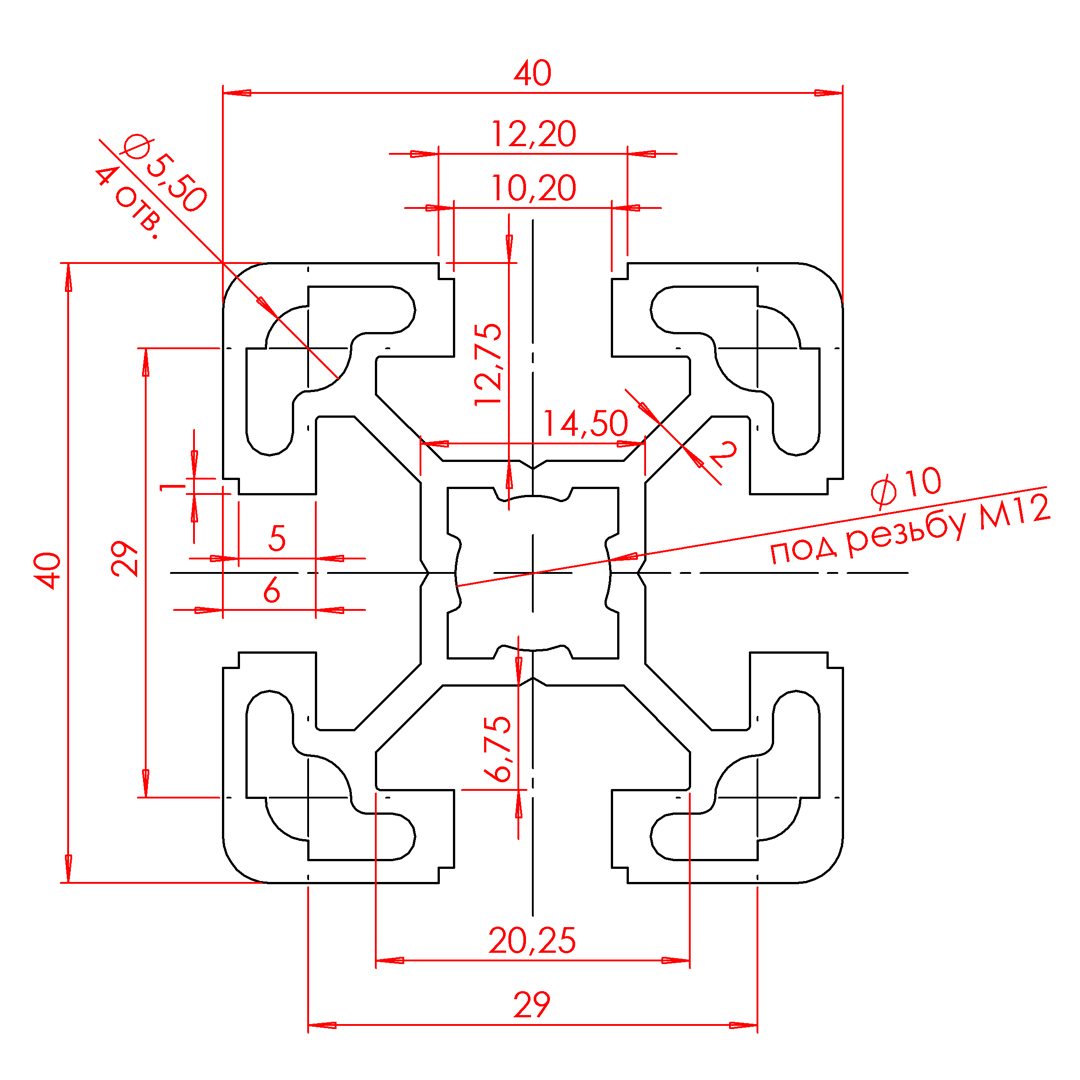

Чертеж алюминиевого конструкционного профиля 40х40 с пазом 10 мм
Профиль алюминиевый конструкционный 40х40 паз 10 мм анодированный
Конструкционный профиль 40х40 паз 10 мм
Конструкционный профиль алюминиевый 40х40 мм
Профиль алюминиевый конструкционный 40х40 паз 10 мм
1 675.00 руб. от 1 м.
( -2 % )
1 641.50 РУБ.
от 5 м.
( -3 % )
1 624.75 РУБ.
от 18 м.
( -5 % )
1 591.25 РУБ.
от 30 м.
( -8 % )
1 541.00 РУБ.
от 65 м.
( -10 % )
1 507.50 РУБ.
от 125 м.
( -12 % )
1 474.00 РУБ.
от 250 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-4040S10 | Профиль 40х40 мм. Паз 10 мм (Анодированный)
НА СКЛАДЕ: 2600 м.
В ПУТИ: 1900 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-4040S10 ): 45 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 5040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-4040S10 | Профиль 40х40 мм. Паз 10 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-4040S10 | Профиль 40х40 мм. Паз 10 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-4040S10
Страна производства Россия:
 Россия
Длина профиля(макс), мм:
 5040 и 3040
Дробеструйная обработка:
 есть
Профили:
 с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842993120
Аналог Item:
 7.0.000.09
Аналог MayTec:
 4E LP (1.11.040040.43LP.60 / 1.11.040040.43LP.61), 4E SP (1.11.040040.43SP.60 / 1.11.040040.43SP.61)
Аналог Kanya:
 C03–1 / C02–1 / С01–1
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 1,42
Площадь сечения, см2:
 5,27
Момент инерции, Ix(см4):
 8,75
Момент инерции, Iy(см4):
 8,75
Момент сопротивления, WX (см3):
 4,375
Момент сопротивления, WY (см3):
 4,375
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-4040S10
