545.00 руб.
RSI

Цена за 1 м.

Введите длину в мм.
Кол-во отрезков

Стандартные длины хлыстов: 5040 и 3040 мм
Цена реза: 40 руб.

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание


Загрузить:
- Чертеж (OB-4040S10.dxf)
- 3D модель (OB-4040S10.step)

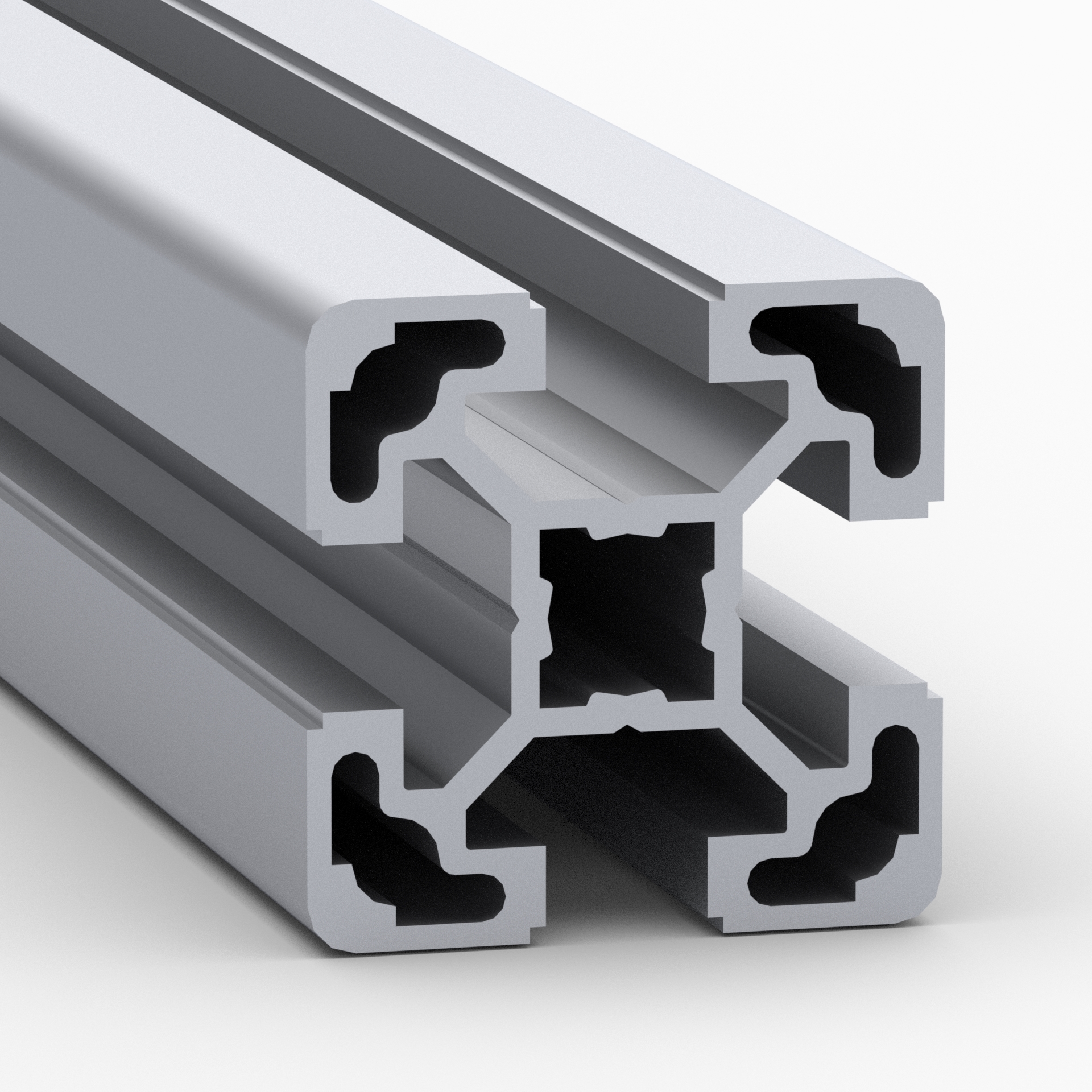

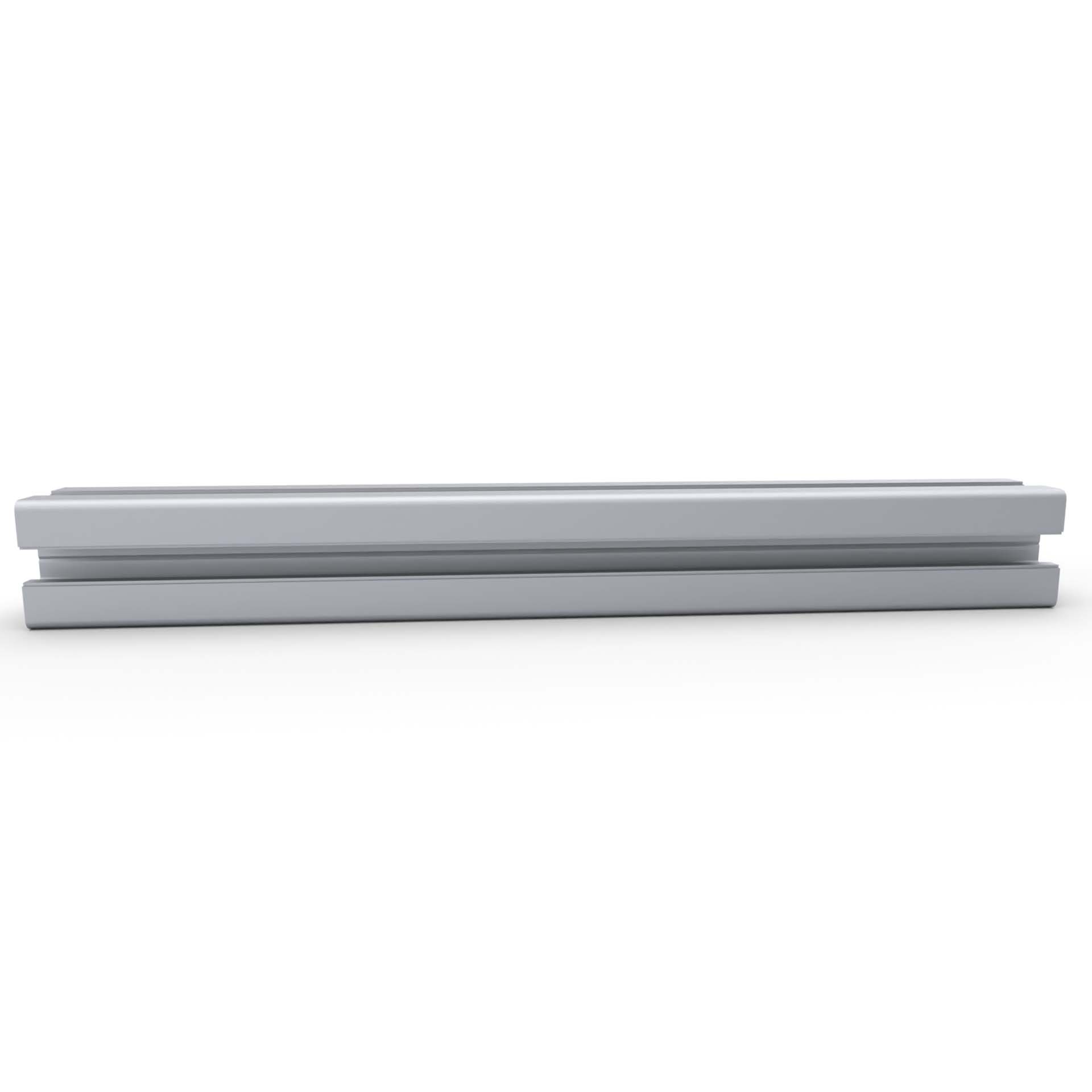

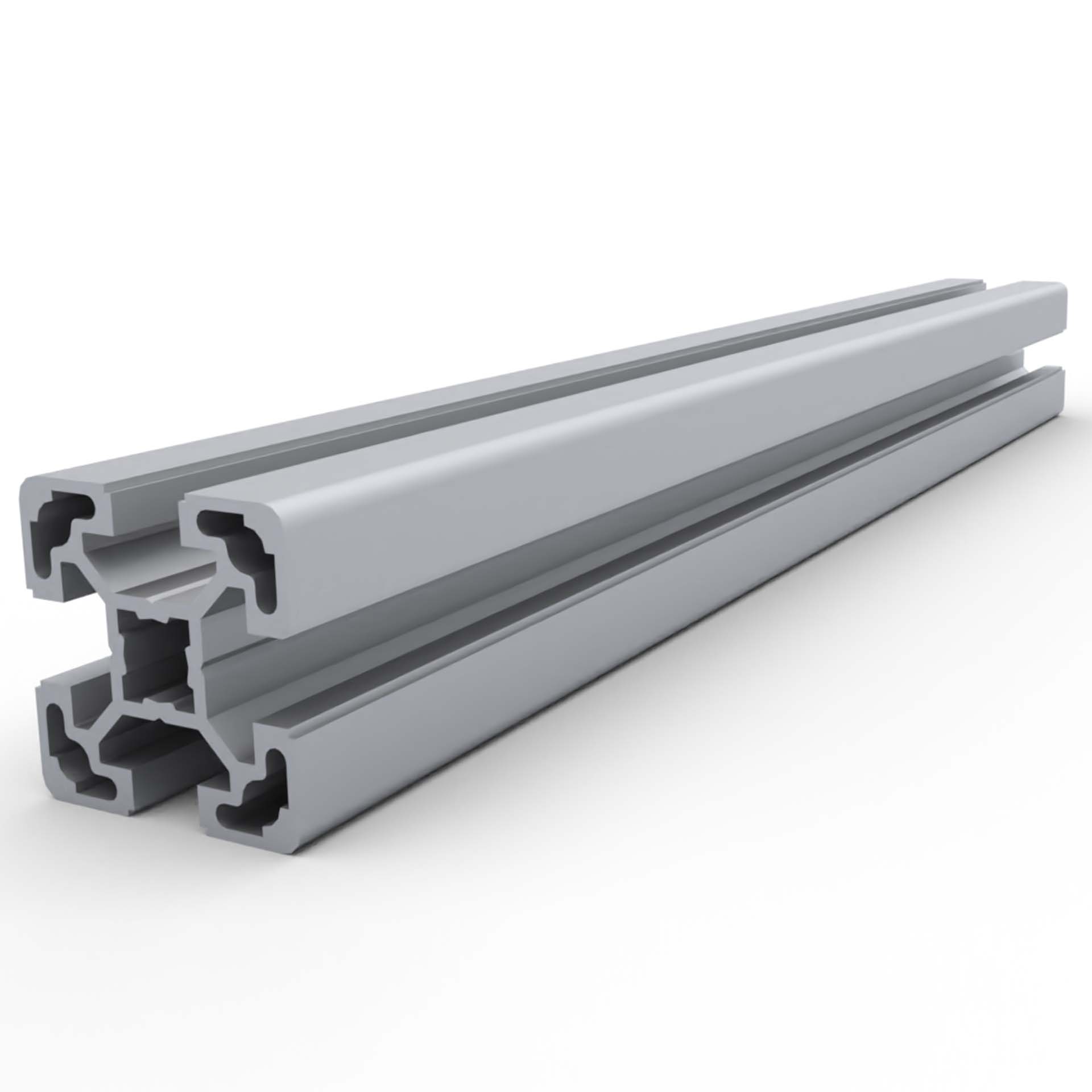

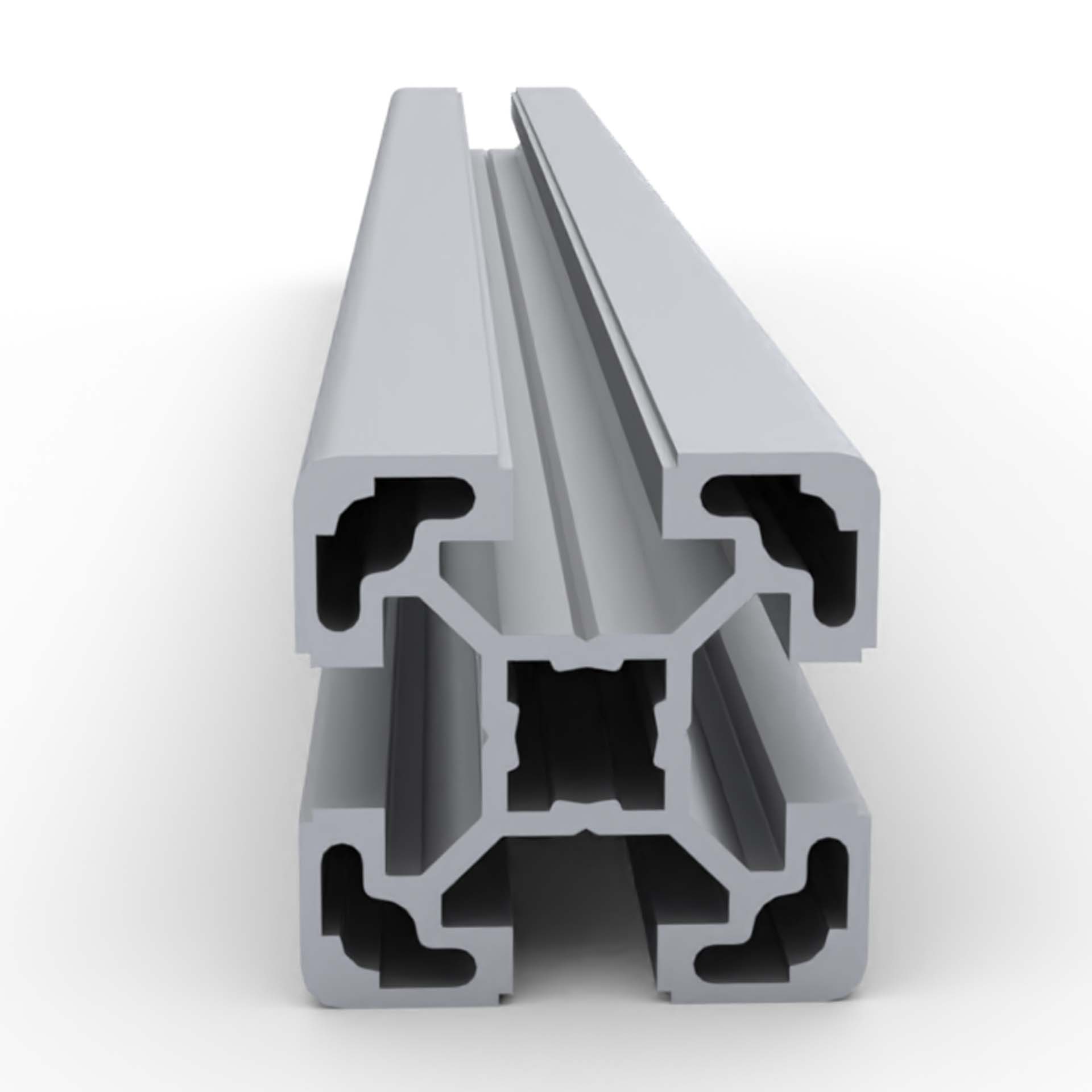

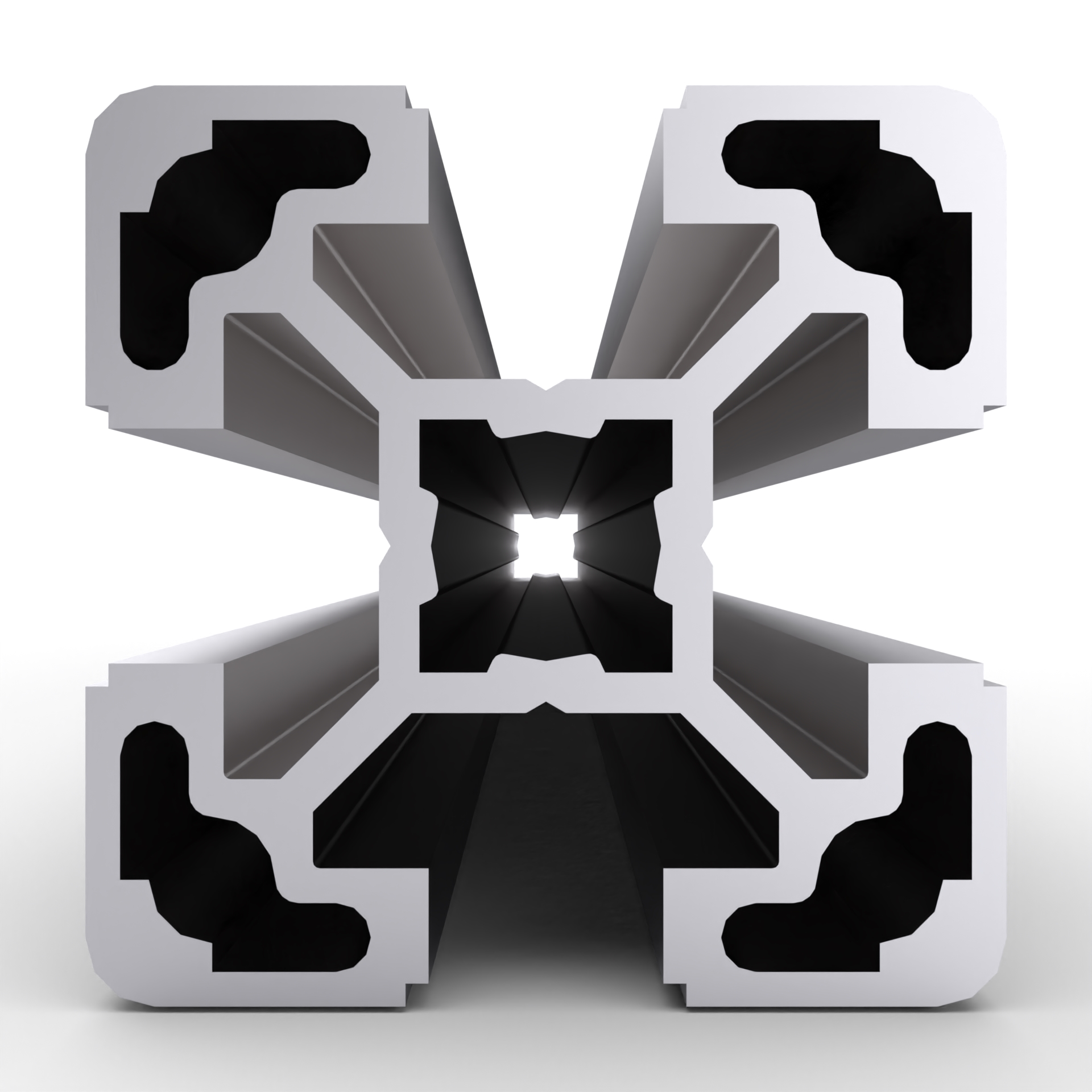

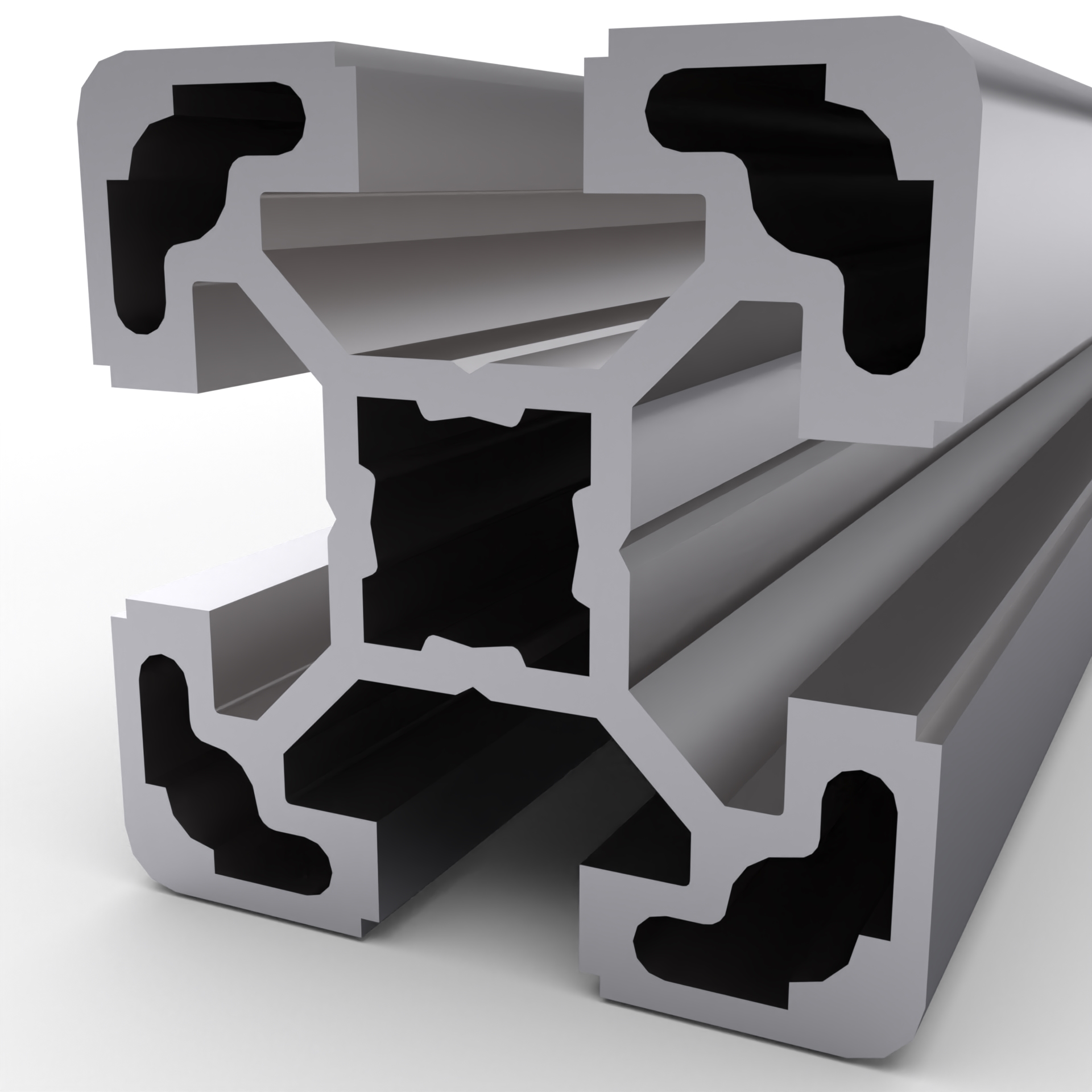

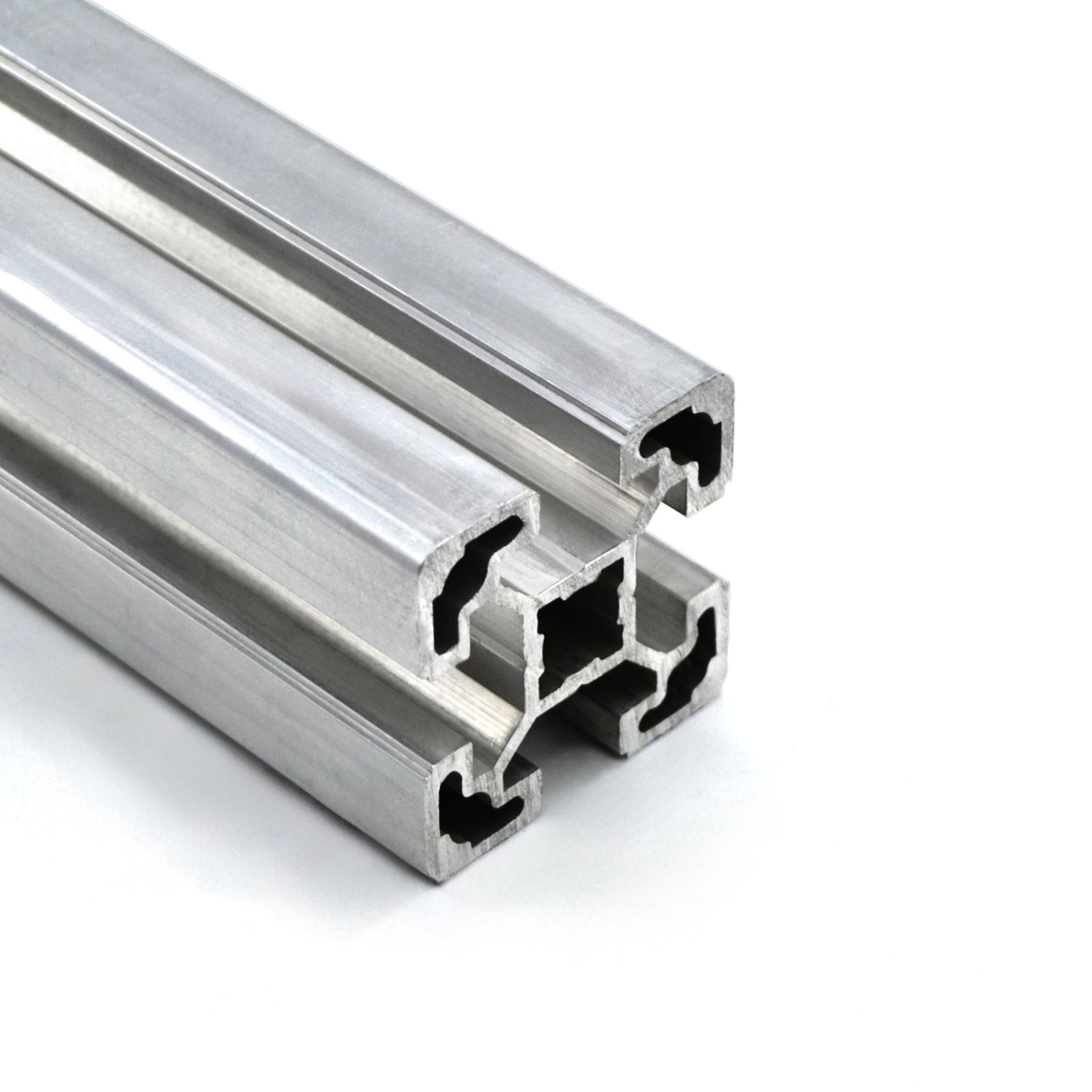

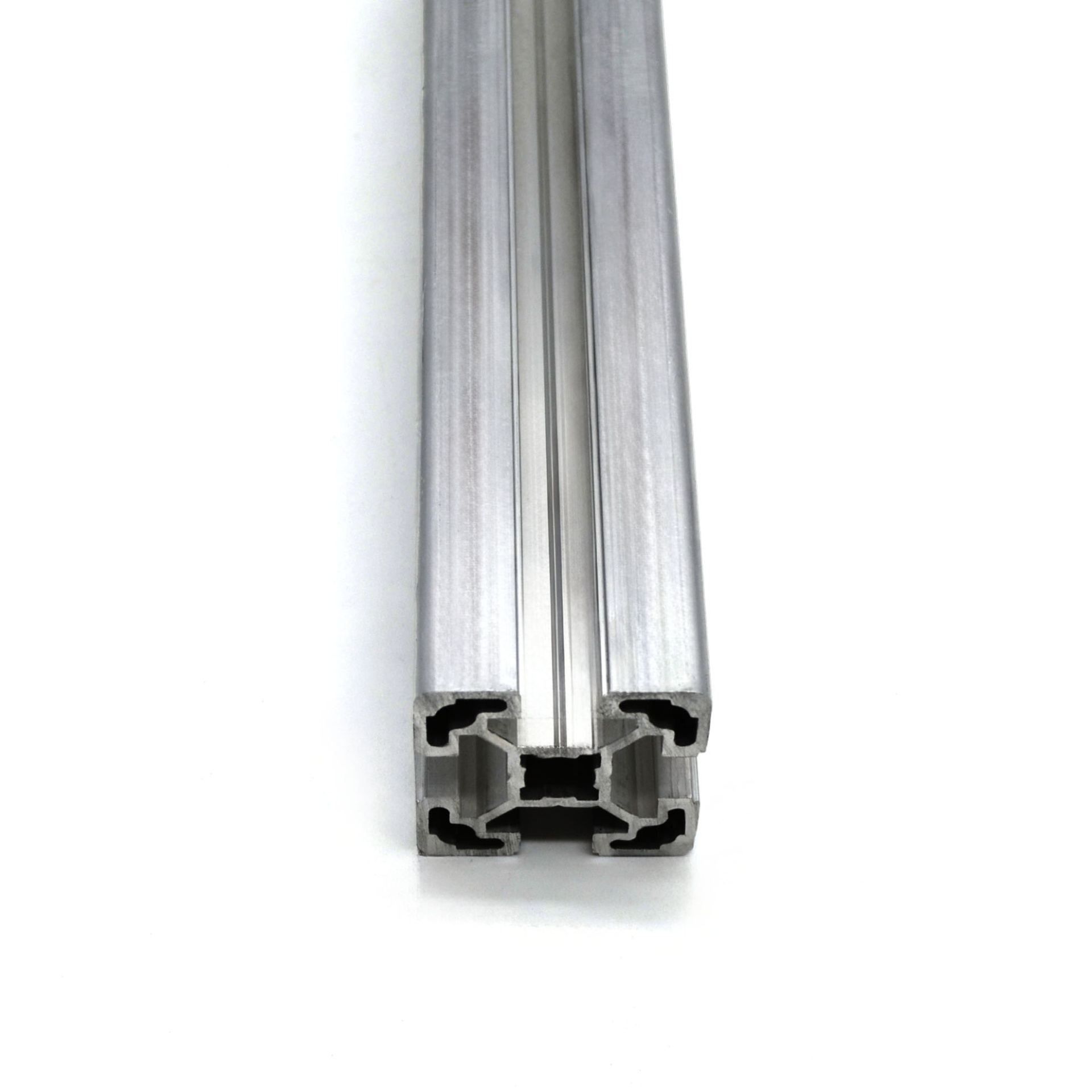

Характеристики

Артикул:
OB-4040S10-BP
Длина профиля(макс), мм:
5040 и 3040
Дробеструйная обработка:
Нет
Профили:
с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
10
Аналог Bosch Rexroth Group:
3842993120
Аналог Item:
7.0.000.09
Аналог MayTec:
4E LP (1.11.040040.43LP.60 / 1.11.040040.43LP.61), 4E SP (1.11.040040.43SP.60 / 1.11.040040.43SP.61)
Аналог Kanya:
C03–1 / C02–1 / С01–1
Материал:
AlMgSi 6063 Т6
Покрытие:
Без покрытия
Тип сырья:
Первичное
Вес, кг/м:
1,42
Площадь сечения, см2:
5,27
Момент инерции, Ix(см4) :
8,75
Момент инерции, Iy(см4):
8,75
Момент сопротивления, WX (см3):
4,375
Момент сопротивления, WY (см3):
4,375
