8201s | Стальной угловой соединитель 40х40 мм

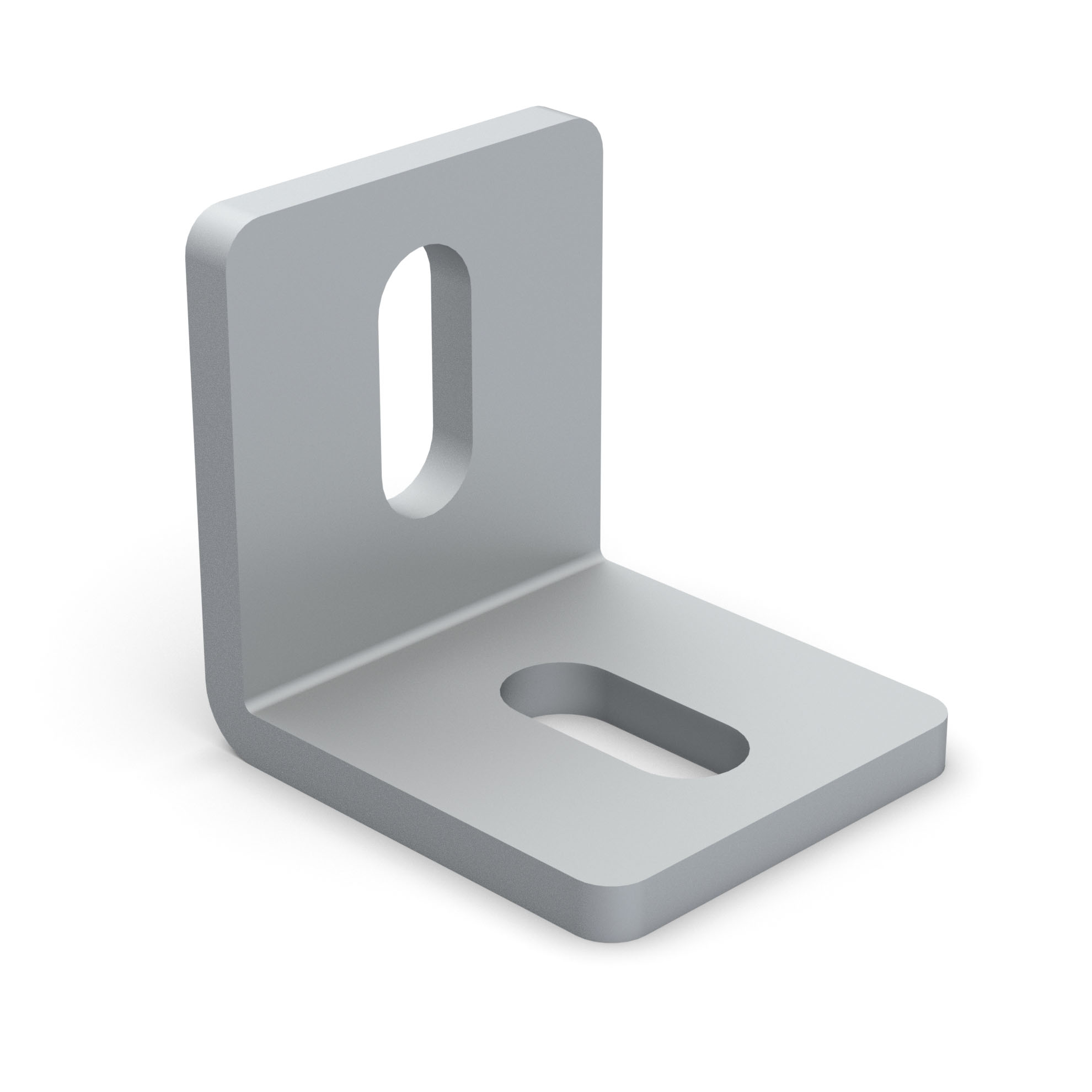

Угловой соединитель 40х40, сталь, без ребра жесткости

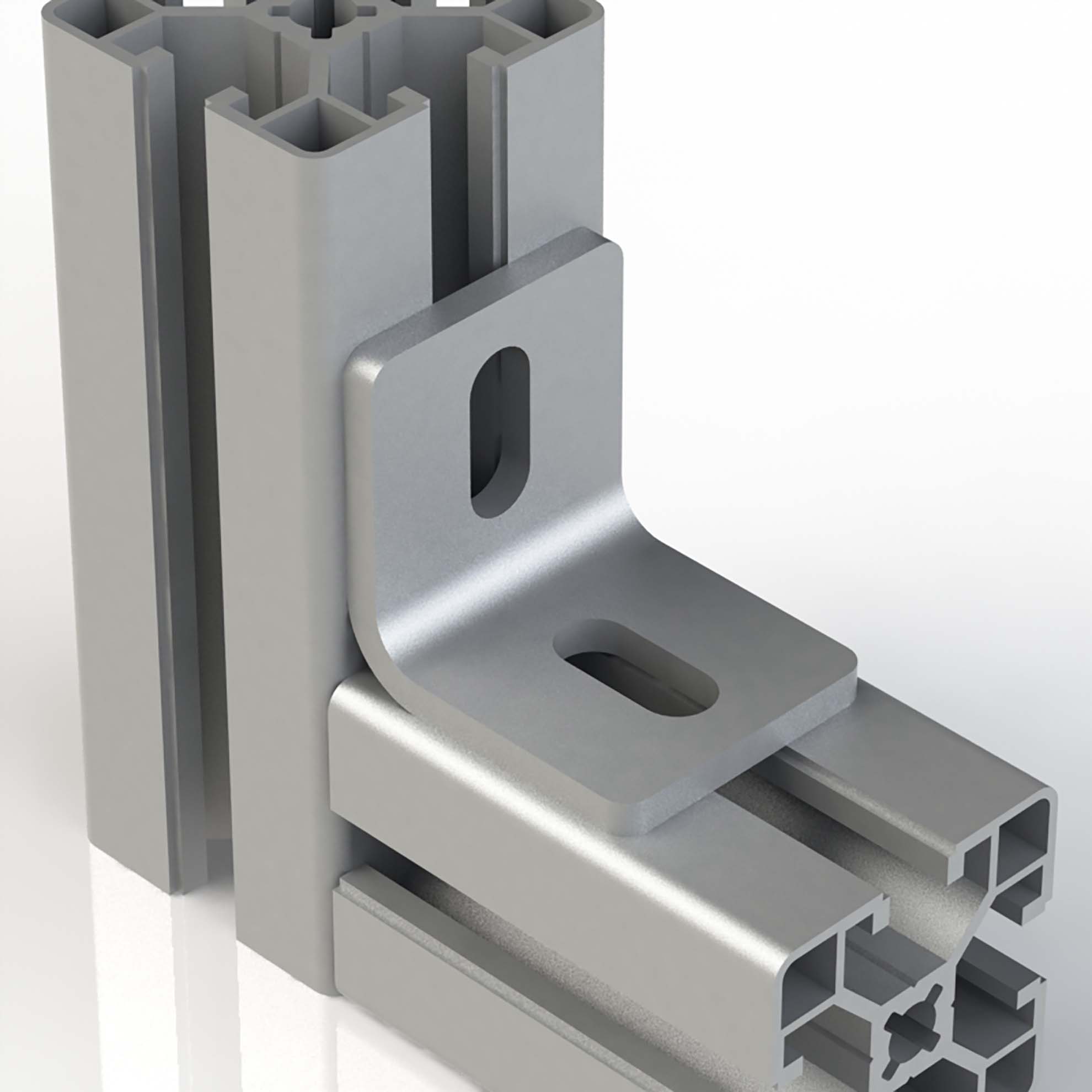

Конструкционный профиль 40х40 и стально соединитель 8201s

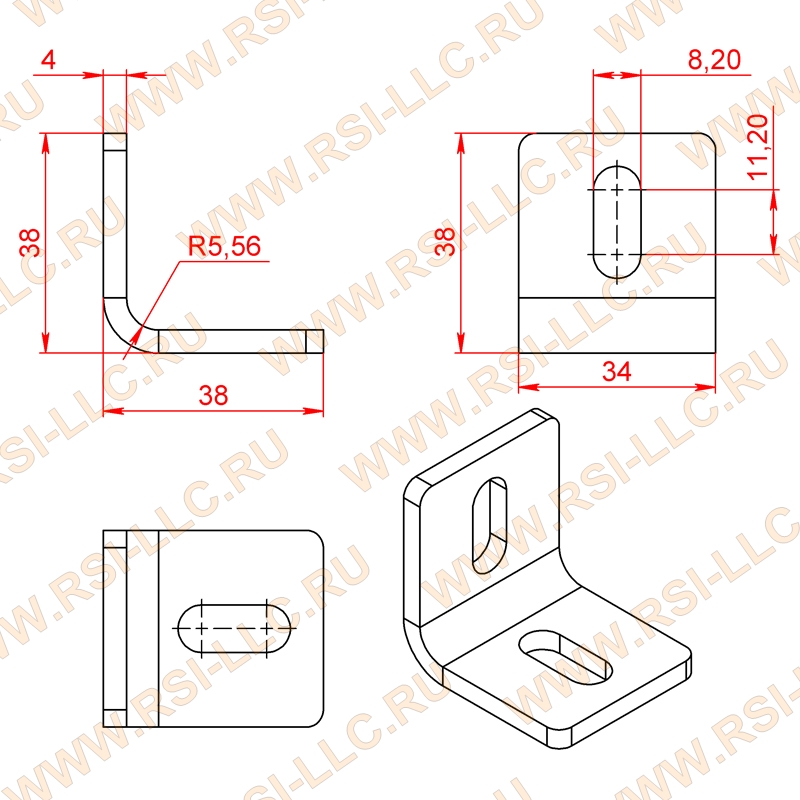

Чертеж стального уголка 40х40, арт. 8102S
Уголок крепежный 40х40, стальной, к профилям серии 30
Фото стального уголка 8102s для профилей серии 40
8102s угловой соединитель для конструкционных профилей 40х40 с пазом 8 или 10 мм
92.00 руб. от 1 шт.
( -3 % )
89.24 РУБ.
от 10 шт.
( -4 % )
88.32 РУБ.
от 25 шт.
( -5 % )
87.40 РУБ.
от 50 шт.
( -8 % )
84.64 РУБ.
от 100 шт.
( -12 % )
80.96 РУБ.
от 500 шт.
RSI
Количество
добавить
Наличие 8201s | Стальной угловой соединитель 40х40 мм
НА СКЛАДЕ ≈ 1000 шт.
В ПУТИ > 5 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 8201s | Стальной угловой соединитель 40х40 мм
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Описание

Стальной угловой соединитель 40х40 мм
Совместим с алюминиевыми профилями: 40х40, 40х80

Стальные угловые соединители 40х40 артикул 8201s являются удешевленными аналогами литых под давлением алюминиевых угловых соединителей арт. 1009, арт. 6003 и арт. 6005.

Несмотря на высокотехнологичное полимерное покрытие, подвержены коррозии в местах креплений.
Используются в конструкциях предназначенных для эксплуатации в средах с низким уровнем влажности.
Загрузить:
- 3D - Уголок арт.8201S (40х40) (8201S.SLDPRT)
- 3D - Уголок арт.8201S (40х40) (8201S.STEP)

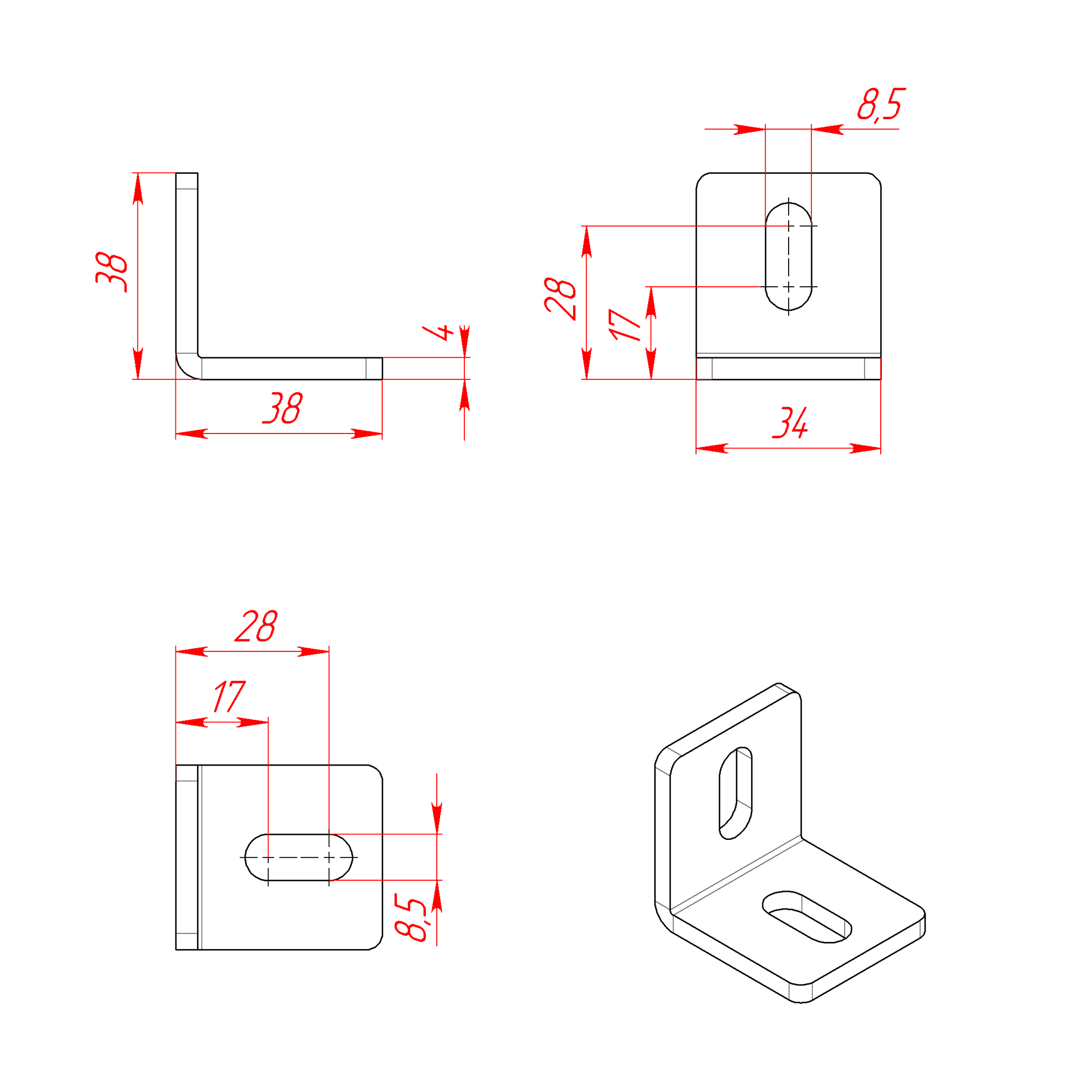

- Чертеж -  Уголок арт.8201S (40х40) (8201S.DXF)
- Чертеж -  Уголок арт.8201S (40х40) (8201S.PDF)
Не забудьте купить комплект крепежа к стальному угловому соединителю арт. 8201s:

При использовании профиля с пазом 8 мм:

Болт Т-образный М8х16 паз 8 серия 40 арт. 5025 - 2 шт. + Гайка с фланцем М8 DIN6923 - 2 шт.
      - или Винт М6х16 (ISO7380 или DIN912) - 2 шт. + Т-Гайка М6 паз 8 серия 40 арт. 5011 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый c пружинкой, паз 8, серия 40, М8 арт. 5260 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый, паз 8, М8, серия 40 арт. 5071 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый алюминиевый, паз 8, М8, серия 40 арт. 5071AL - 2 шт.

При использовании профиля с пазом 10 мм:

Болт Т-образный М8х16 паз 10 арт. 5029 - 2 шт. + Гайка с фланцем М8 DIN6923 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Т-Гайка М8 паз 10 арт. 5018 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый c фиксатором, паз 10, М8 арт. 2A11.A41A.01 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый, паз 10, М8, арт. 5074 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт. 5074AL - 2 шт.

Характеристики

Артикул:
 8201s
Профили:
 40х40, 40х80, 40х120, 40х160, 80х80, 80х120, 80х160
Ширина паза, мм:
 8 и 10
Материал:
 Сталь + Порошковая покраска
Цвет:
 Серый
