1008 | Угловой соединитель 40х40 облегченный

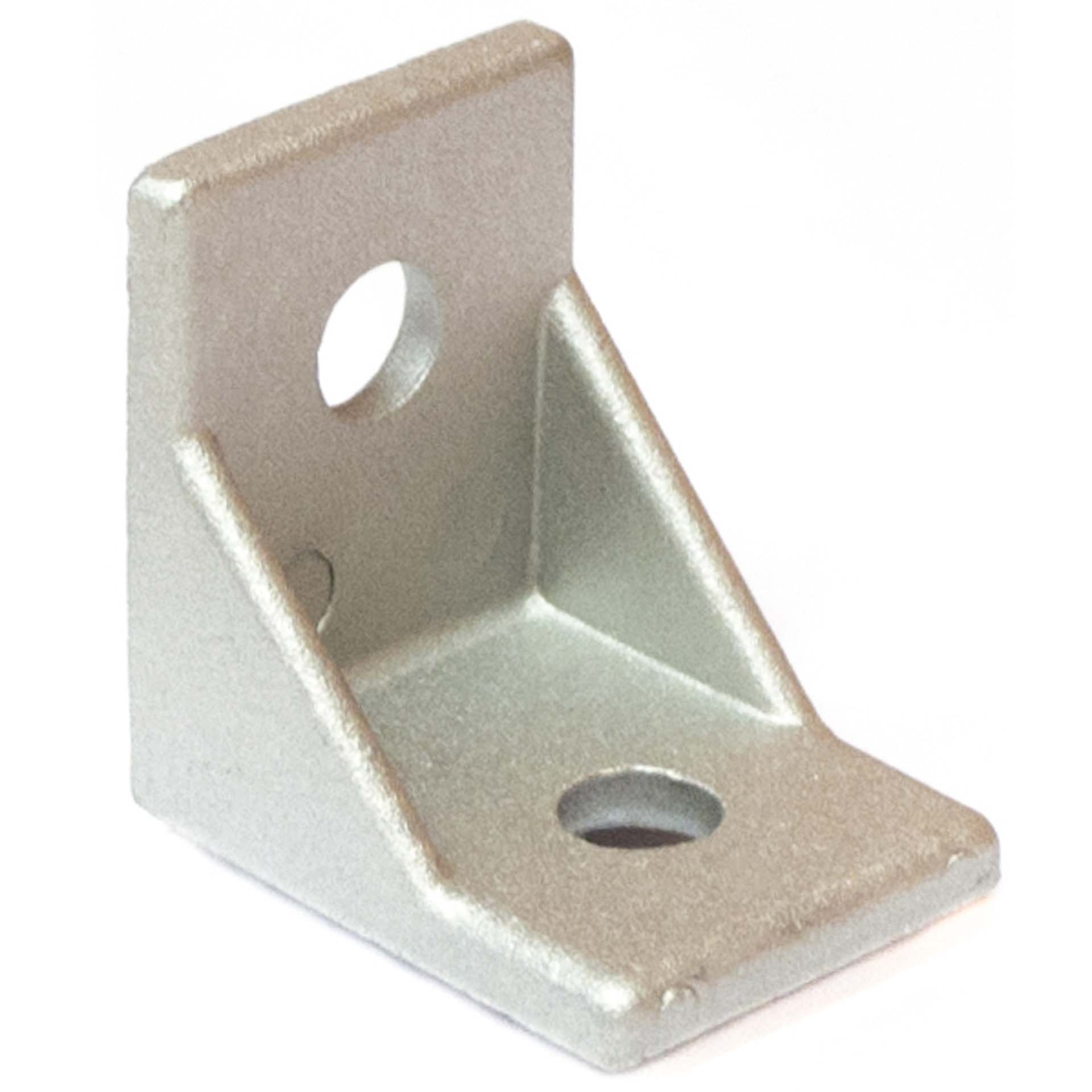

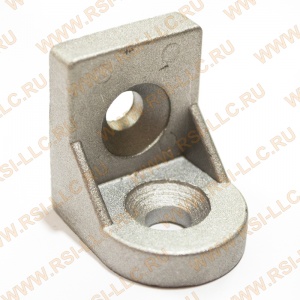

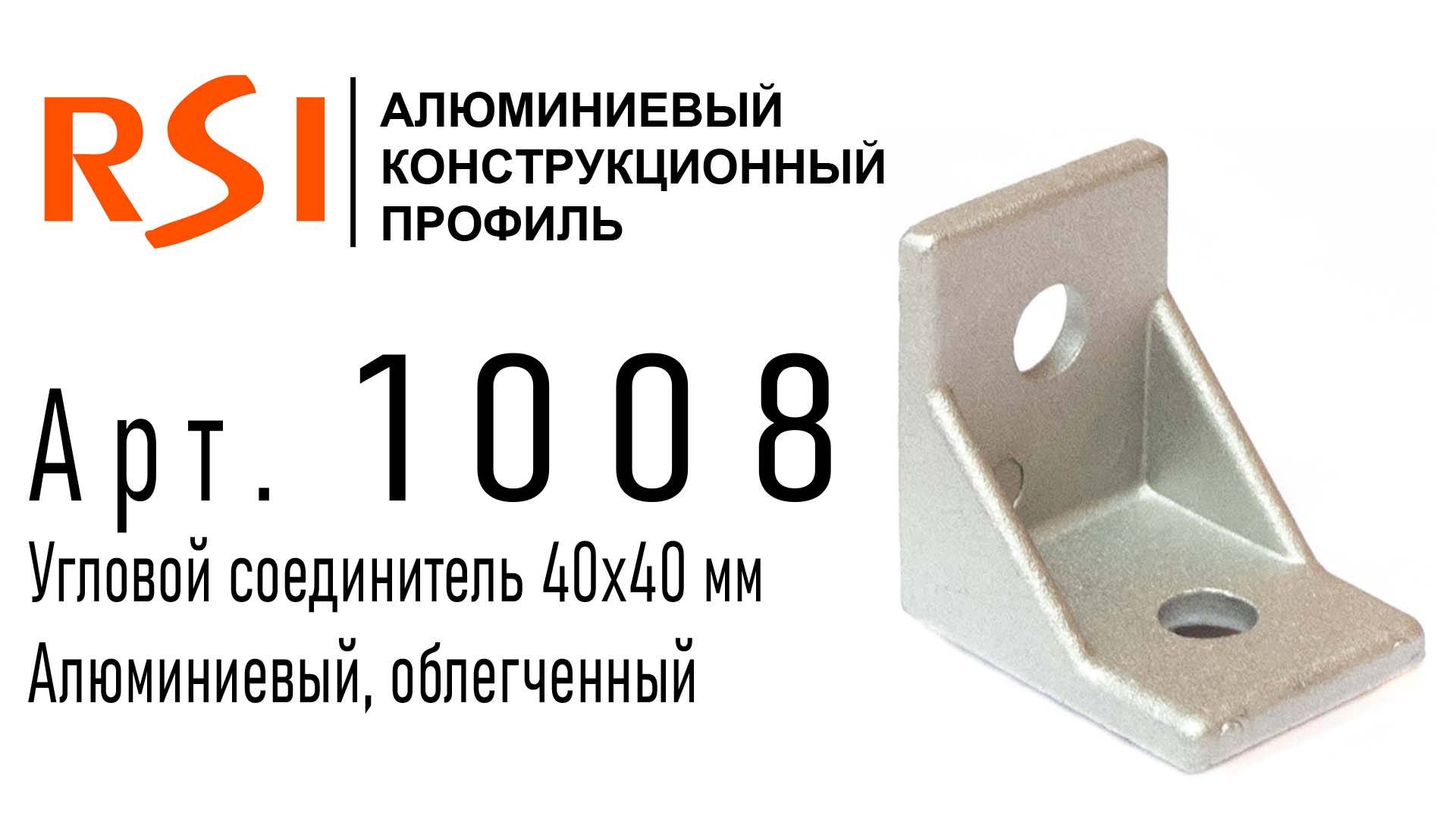

Угловой соединитель 40х40 облегченный
угловые соединители профиля 40х40 облегченный
алюминиевый угловой соединитель 40х40 облегченный

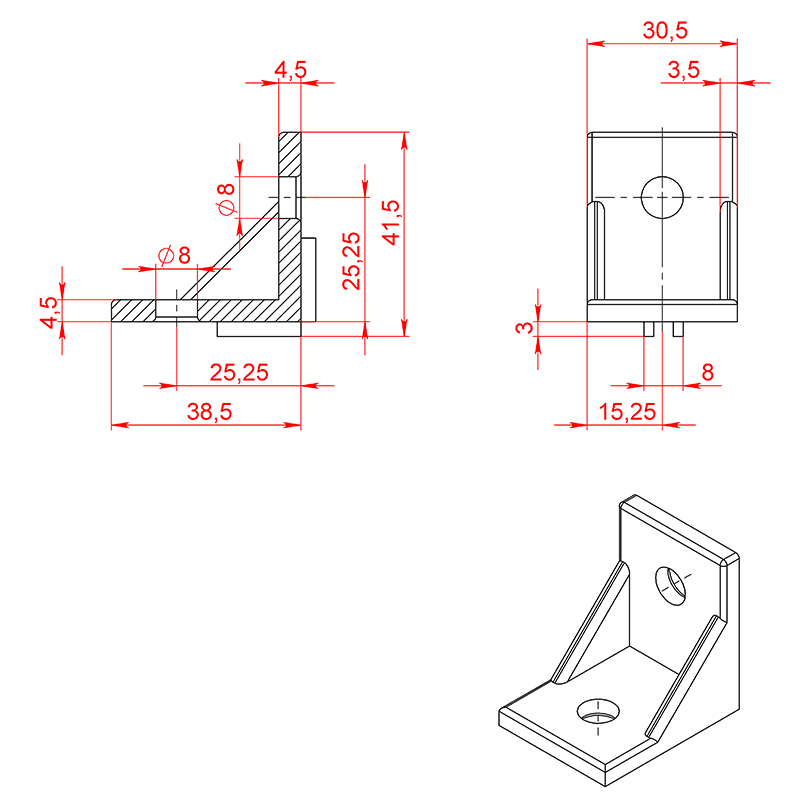

Чертеж углового соединителя для профилей 40х40 арт. 1008
85.00 руб. от 1 шт
от 15 шт 83.30 ₽ −2%
от 60 шт 81.60 ₽ −4%
от 125 шт 79.90 ₽ −6%
от 600 шт 77.35 ₽ −9%
от 1200 шт 74.80 ₽ −12%
от 1800 шт 72.25 ₽ −15%
Наличие 1008 | Угловой соединитель 40х40 облегченный
На складе 5300 шт
В пути 3000 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 50 ₽/шт.
RAL 3020 Матовый · +50 ₽
Добавить
RAL 2004 Матовый · +50 ₽
Добавить
RAL 1021 Матовый · +50 ₽
Добавить
RAL 6018 Матовый · +50 ₽
Добавить
RAL 6005 Матовый · +50 ₽
Добавить
RAL 5015 Матовый · +50 ₽
Добавить
RAL 5005 Матовый · +50 ₽
Добавить
RAL 7035 Матовый · +50 ₽
Добавить
RAL 7024 Матовый · +50 ₽
Добавить
RAL 9003 Матовый · +50 ₽
Добавить
RAL 9005 Муар · +50 ₽
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
1008 | Угловой соединитель 40х40 облегченный (3D-модель).STEP
Чертёж · PDF
PDFСкачать
1008 | Угловой соединитель 40х40 облегченный (Чертёж).PDF

Описание

Угловой соединитель 40х40 мм облегченный, под паз 8, 10 мм
Угловой соединитель арт. 1008 имеет центрирующие выступы в виде двух параллельных граней которые обеспечивают эффективную защиту против скручивания, ускоряют сборку и повышают ее точность. В отличие от углового соединения арт. 1038 также предназначенного для профилей 40й серии, уголок арт. 1008 имеет меньшую жесткость, но в тоже время меньше занимает угол, оставляя конструктору достаточно пространства для размещения в нем чего-либо.
Наличие в уголке небольших ребер жесткости, позволяет выполнять в них отверстия для крепления панелей.
Отверстия диаметром 8мм, позволяют выбрать несколько вариантов крепления данного углового соединителя.
Угловой соединитель Арт. 1008 относится к типу облегченных, устанавливая его в свои конструкции, вы также снижаете их вес, без потери прочности.

Характеристики

Артикул:
 1008
Серия профилей:
 с пазом 8 мм, серия 40 / с пазом 10 мм, серия 40
Угол:
 90
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842528967
Материал:
 Алюминий литой под давлением
Покрытие:
 Без покрытия
Вес, кг:
 0.0275
Цвет:
 Алюминий, Серый

Комплекты сопутствующих крепежных элементов для арт. 1008

К профилям серии 40 с пазом 8 мм
5026 | Болт Т-образный М8х20 паз 8 серия 40×2Гайка с фланцем М8 DIN6923×2
5026 | Болт Т-образный М8х20 паз 8 серия 40Гайка с фланцем М8 DIN6923
62,60 ₽/компл. в наличии
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×25071 | Сухарь пазовый, паз 8, М8, серия 40×2
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.95071 | Сухарь пазовый, паз 8, М8, серия 40
91,80 ₽/компл. в наличии
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×25260 | Сухарь пазовый с пружинкой паз 8, М8, серия 40×2
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.95260 | Сухарь пазовый с пружинкой паз 8, М8, серия 40
100,80 ₽/компл. в наличии
5011 | Т-Гайка, Паз 8, М6, серия 40×2Шайба плоская D6 DIN125×2Винт М6х20 ISO7380 (полусфера) кл. пр. 10.9×2
5011 | Т-Гайка, Паз 8, М6, серия 40Шайба плоская D6 DIN125Винт М6х20 ISO7380 (полусфера) кл. пр. 10.9
53,20 ₽/компл. в наличии
К профилям серии 40 с пазом 10 мм
5030 | Болт Т-образный М8х20 паз 10×2Гайка с фланцем М8 DIN6923×2
5030 | Болт Т-образный М8х20 паз 10Гайка с фланцем М8 DIN6923
67,80 ₽/компл. в наличии
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×25018 | Т-гайка, Паз 10, М8×2
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.95018 | Т-гайка, Паз 10, М8
61,60 ₽/компл. в наличии
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×25074/5336 | Сухарь пазовый, паз 10, М8×2
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.95074/5336 | Сухарь пазовый, паз 10, М8
97,80 ₽/компл. в наличии
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×22A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8×2
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.92A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8
109,80 ₽/компл. в наличии

Возможные замены или аналоги для арт. 1008:

1038 | Угловой соединитель 40х40, паз 8/10
1038 | Угловой соединитель 40х40, паз 8/10
94.00 руб./шт.
в наличии ≈ 14000 шт.
4440S40 | Соединитель угловой 44х40, серия 40
4440S40 | Соединитель угловой 44х40, серия 40
149.00 руб./шт.
в наличии ≈ 300 шт.
1008 | Угловой соединитель 40х40 облегченный
1008 | Угловой соединитель 40х40 облегченный
85.00 руб./шт.
в наличии ≈ 5000 шт.
2016 | Угловой соединитель поворотный 40х40
2016 | Угловой соединитель поворотный 40х40
90.00 руб./шт.
в наличии ≈ 400 шт.

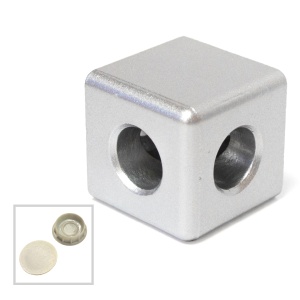

2070 | Двухсторонний кубический соединитель (к профилям серии 40)
2070 | Двухсторонний кубический соединитель (к профилям серии 40)
415.00 руб./шт.
в наличии ≈ 100 шт.

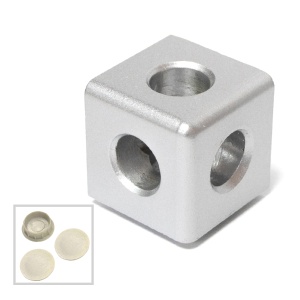

2071 | Трехсторонний кубический соединитель (к профилям серии 40)
2071 | Трехсторонний кубический соединитель (к профилям серии 40)
445.00 руб./шт.
в наличии ≈ 800 шт.

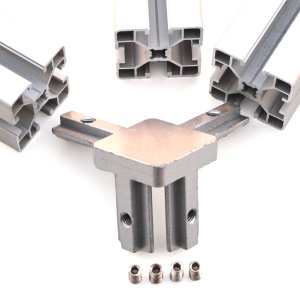

2067 | Трехсторонний угловой соединитель, серия 40, паз 8 (С комплектом крепежа)
2067 | Трехсторонний угловой соединитель, серия 40, паз 8 (С комплектом крепежа)
774.00 руб./шт.
в наличии ≈ 1000 шт.
335.1400A.01 | Трехсторонний внутренний угловой соединитель, 40х40, паз 10 мм
335.1400A.01 | Трехсторонний внутренний угловой соединитель, 40х40, паз 10 мм
1190.00 руб./шт.
в наличии ≈ 400 шт.
2029 | Внутренний угловой соединитель Паз 8, серия 30 и 40 (Прямой)
2029 | Внутренний угловой соединитель Паз 8, серия 30 и 40 (Прямой)
75.00 руб./шт.
в наличии ≈ 4000 шт.
2033 | Внутренний угловой соединитель Паз 10 (Прямой)
2033 | Внутренний угловой соединитель Паз 10 (Прямой)
96.00 руб./шт.
в наличии ≈ 9000 шт.

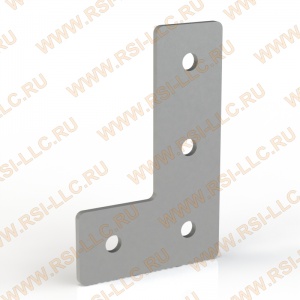

Г-4-40 | Соединительная пластина Г-типа 4 отверстия
Г-4-40 | Соединительная пластина Г-типа 4 отверстия
143.00 руб./шт.
в наличии ≈ 200 шт.

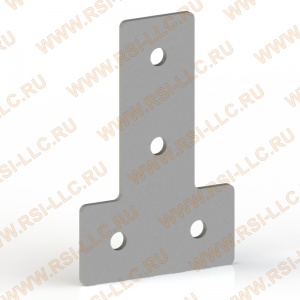

Т-4-40 | Соединительная пластина Т-типа 4 отверстия
