2070 | Двухсторонний кубический соединитель (к профилям серии 40)

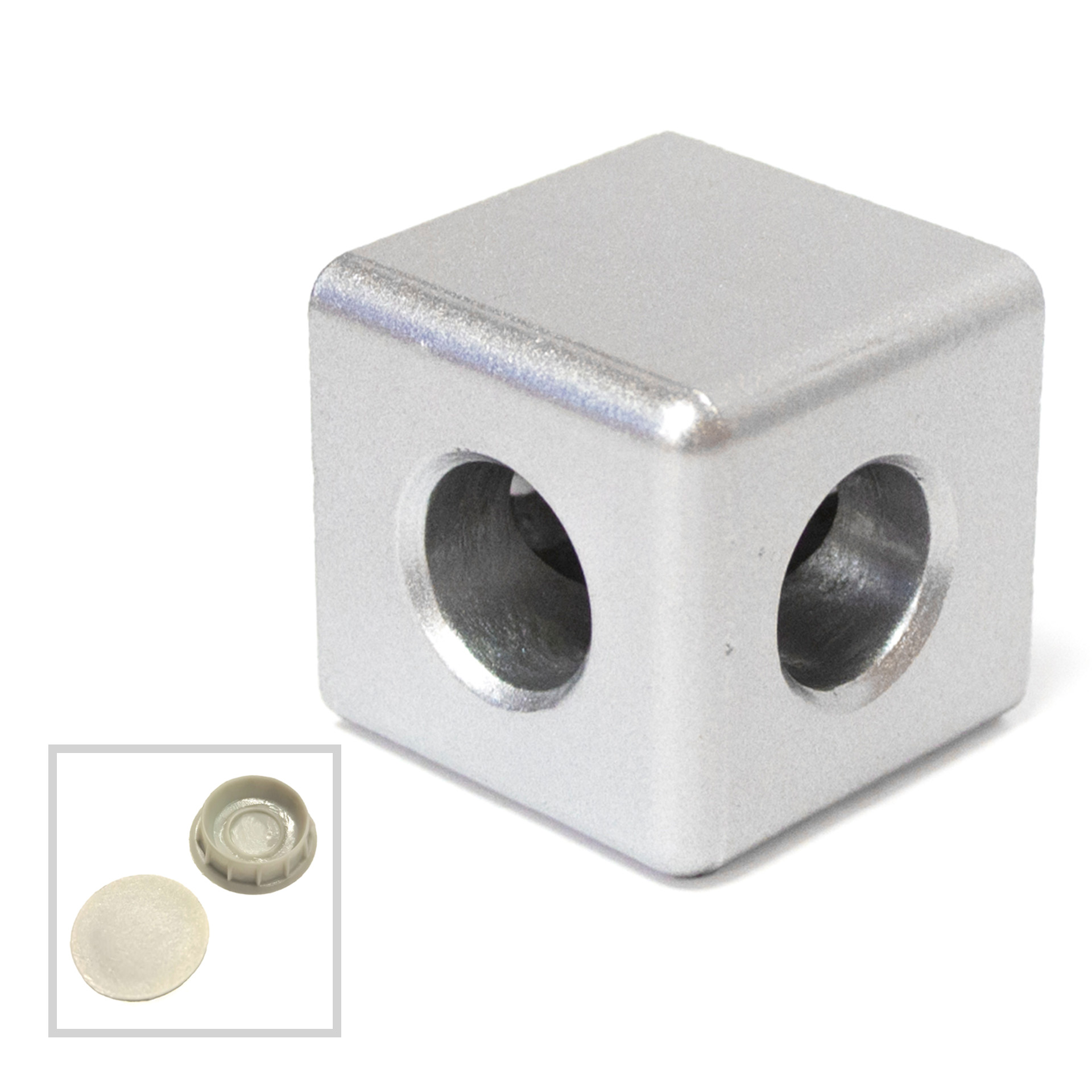

Двухсторонний соединитель кубический к профилям 40х40

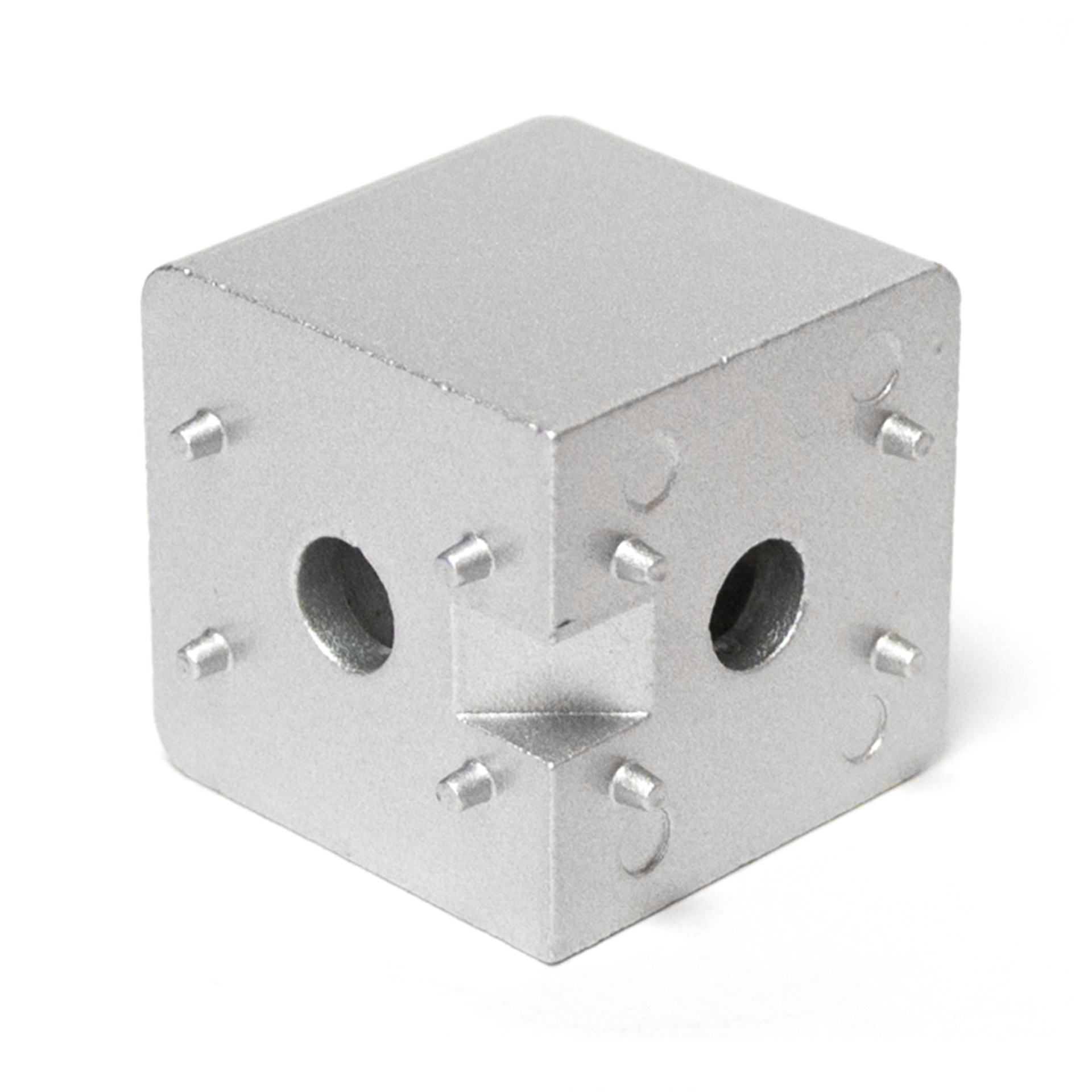

Кубический соединитель на 2 стороны, арт. 2070, вид сзади
Кубический угловой соединитель 40х40 мм на 2 соединения

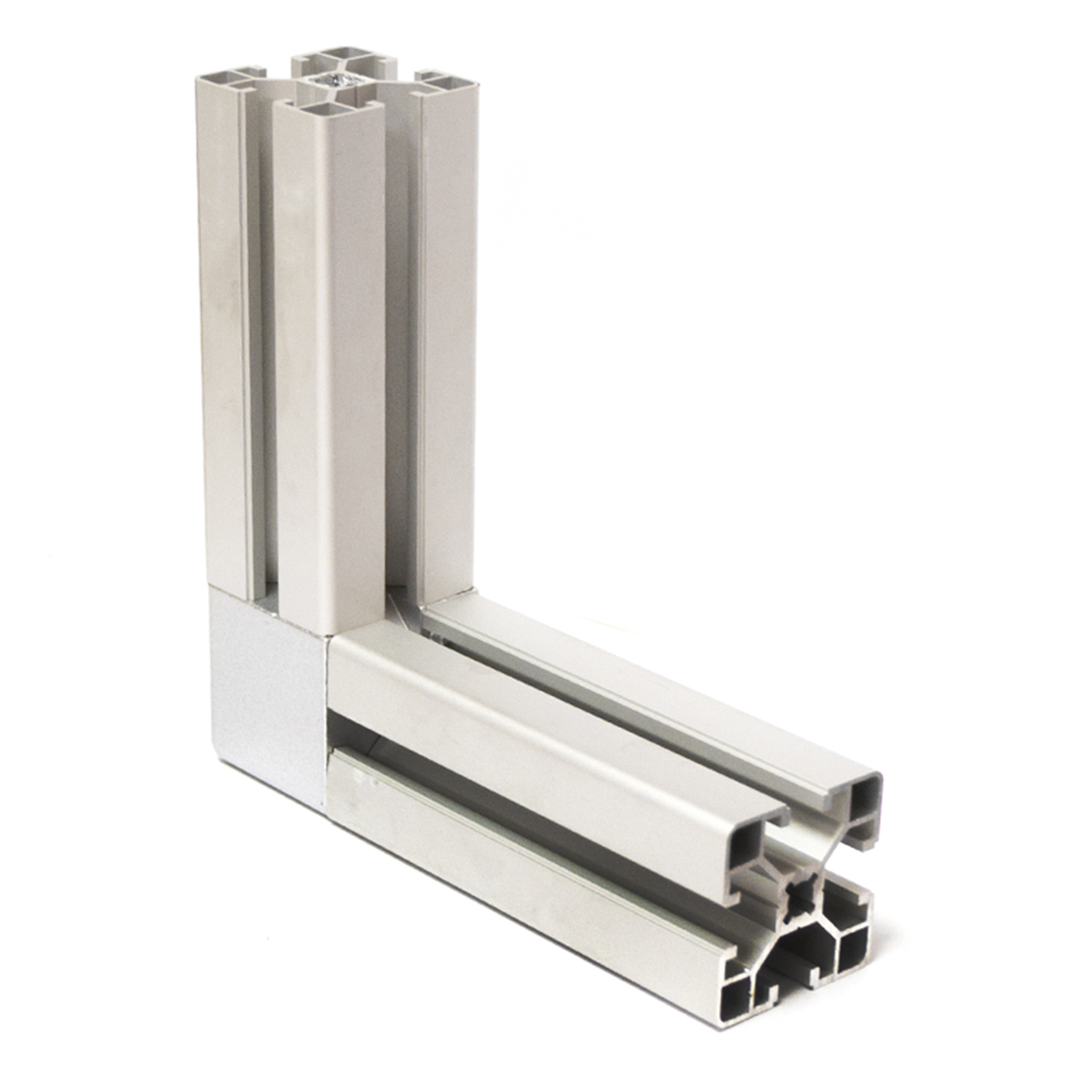

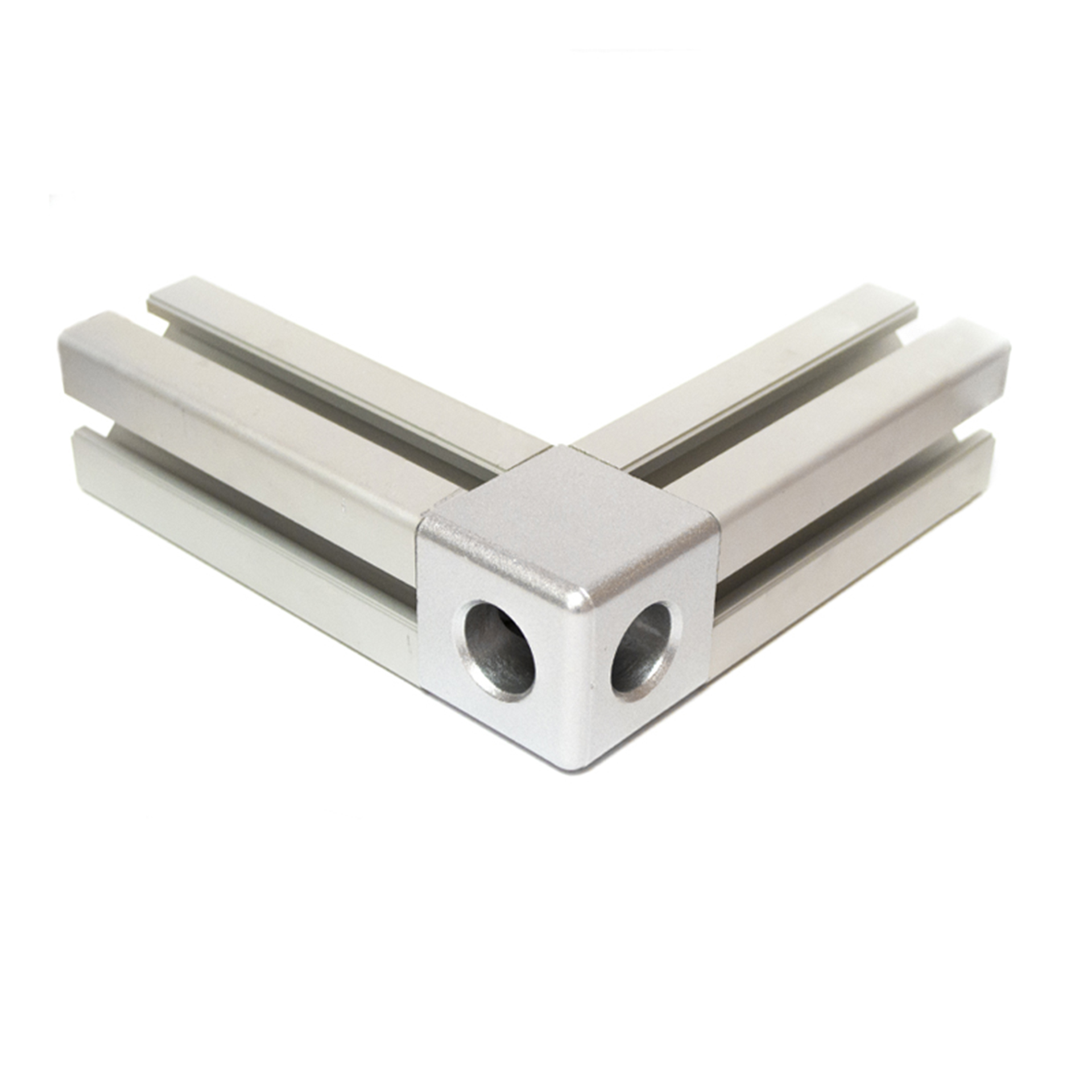

Угловое соединение кубическим соединителем арт. 2070

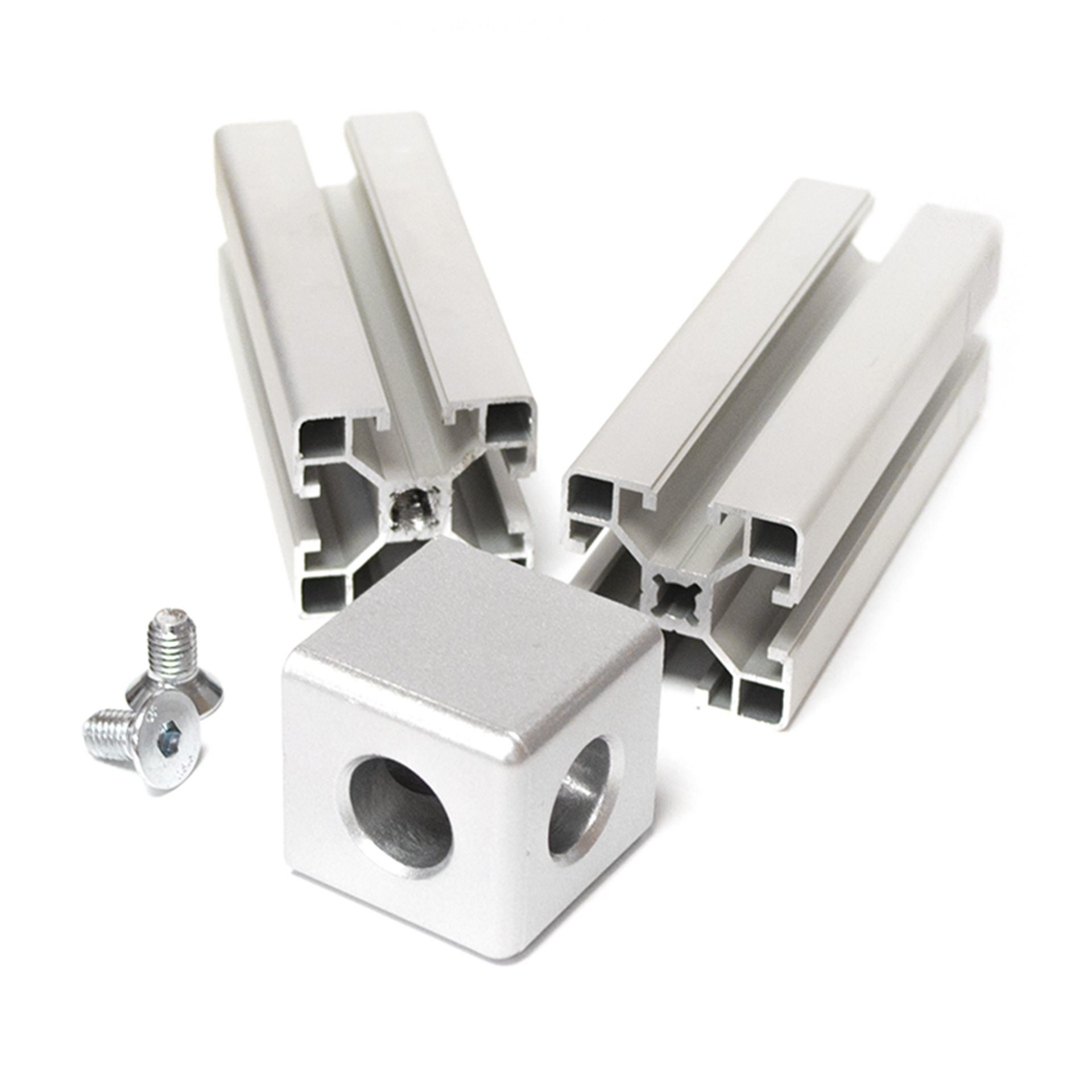

Угловое соединение с кубиком, профиль 40х40, 2 соединения

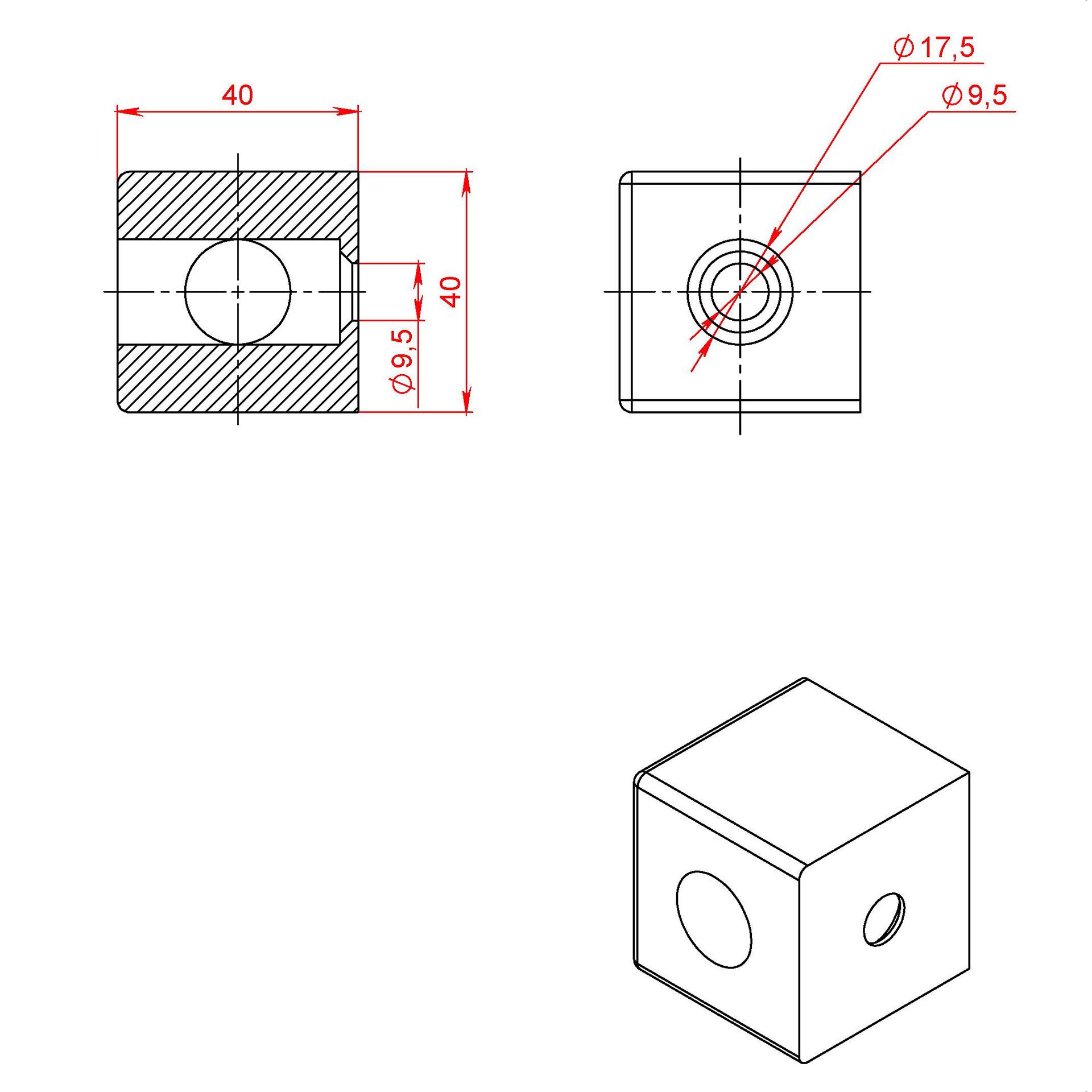

Чертеж кубического соединителя на три стороны, к профилям 40х40
415.00 руб. от 1 шт
от 6 шт 406.70 ₽ −2%
от 25 шт 398.40 ₽ −4%
от 60 шт 390.10 ₽ −6%
от 120 шт 381.80 ₽ −8%
от 250 шт 373.50 ₽ −10%
от 375 шт 365.20 ₽ −12%
Наличие 2070 | Двухсторонний кубический соединитель (к профилям серии 40)
На складе 160 шт
В пути 2000 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
2070 | Двухсторонний кубический соединитель (к профилям серии 40) (3D-модель).STEP
Чертёж · PDF
PDFСкачать
2070 | Двухсторонний кубический соединитель (к профилям серии 40) (Чертёж).PDF

Описание

Совместим с конструкционными профилям серии 40 с пазом 8 мм. (Для крепления к профилям серии 40 с пазом 10 мм, необходимо использовать (футерку) переходную резьбовую втулку М12/М8.
Заглушки для крепежных отверстий входят в комплект.

Характеристики

Артикул:
 2070
Серия профилей:
 с пазом 8 мм, серия 40
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842529010 / 3842538729
Материал:
 Алюминий литой под давлением
Вес, кг:
 0.126
Цвет:
 Порошковая покраска в цвет алюминия

Комплекты сопутствующих крепежных элементов для арт. 2070

К профилям серии 40 (паз 8 мм)
Винт М8х25 DIN7991 (потай) кл. пр. 8.8×2
Винт М8х25 DIN7991 (потай) кл. пр. 8.8
21,60 ₽/компл. в наличии
К профилям серии 40 (паз 10 мм)
Винт М8х25 DIN7991 (потай) кл. пр. 8.8×2RSI-TH-M12-M8 | Втулка резьбовая М12х1.5 / М8х1.25×2
Винт М8х25 DIN7991 (потай) кл. пр. 8.8RSI-TH-M12-M8 | Втулка резьбовая М12х1.5 / М8х1.25
197,60 ₽/компл. в наличии
