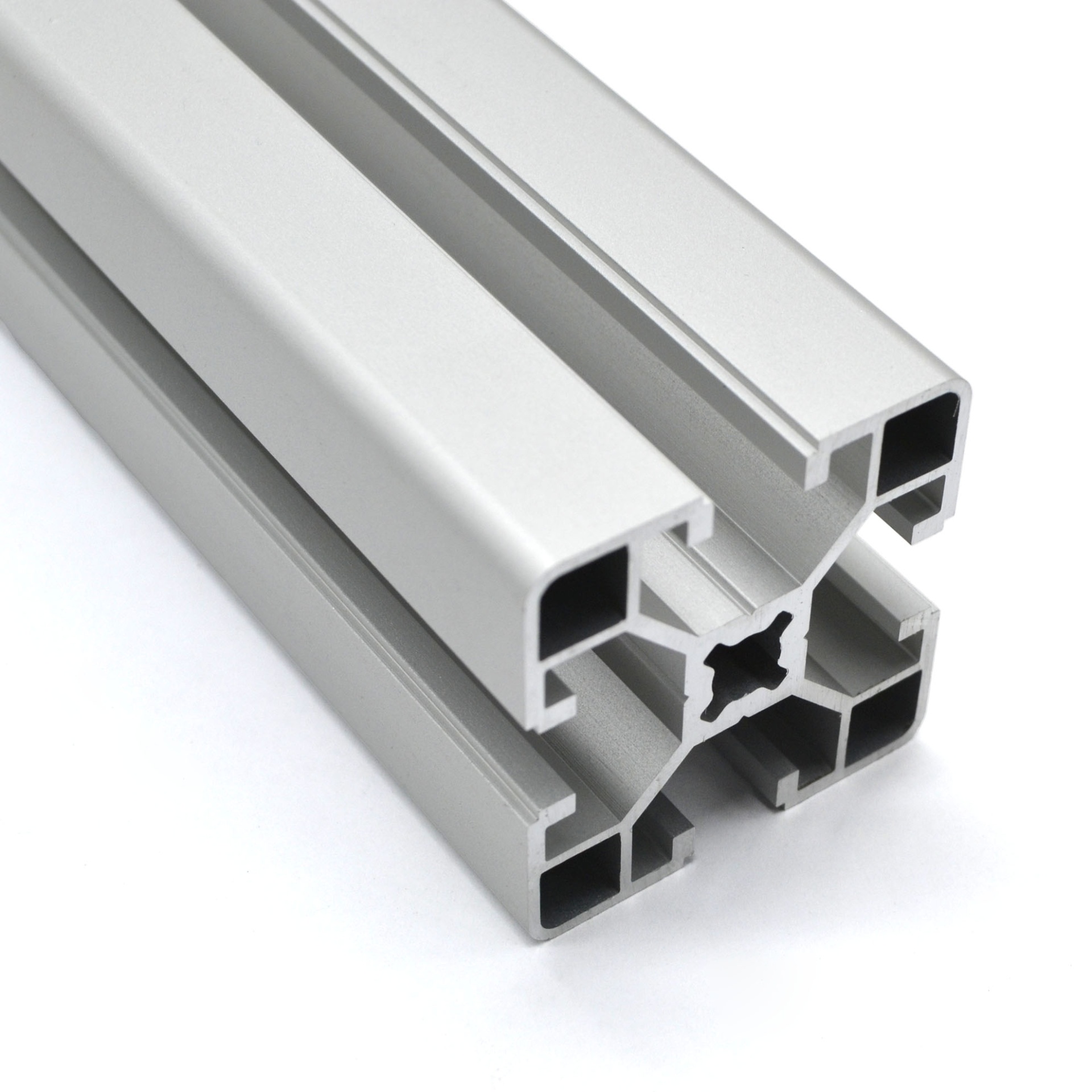

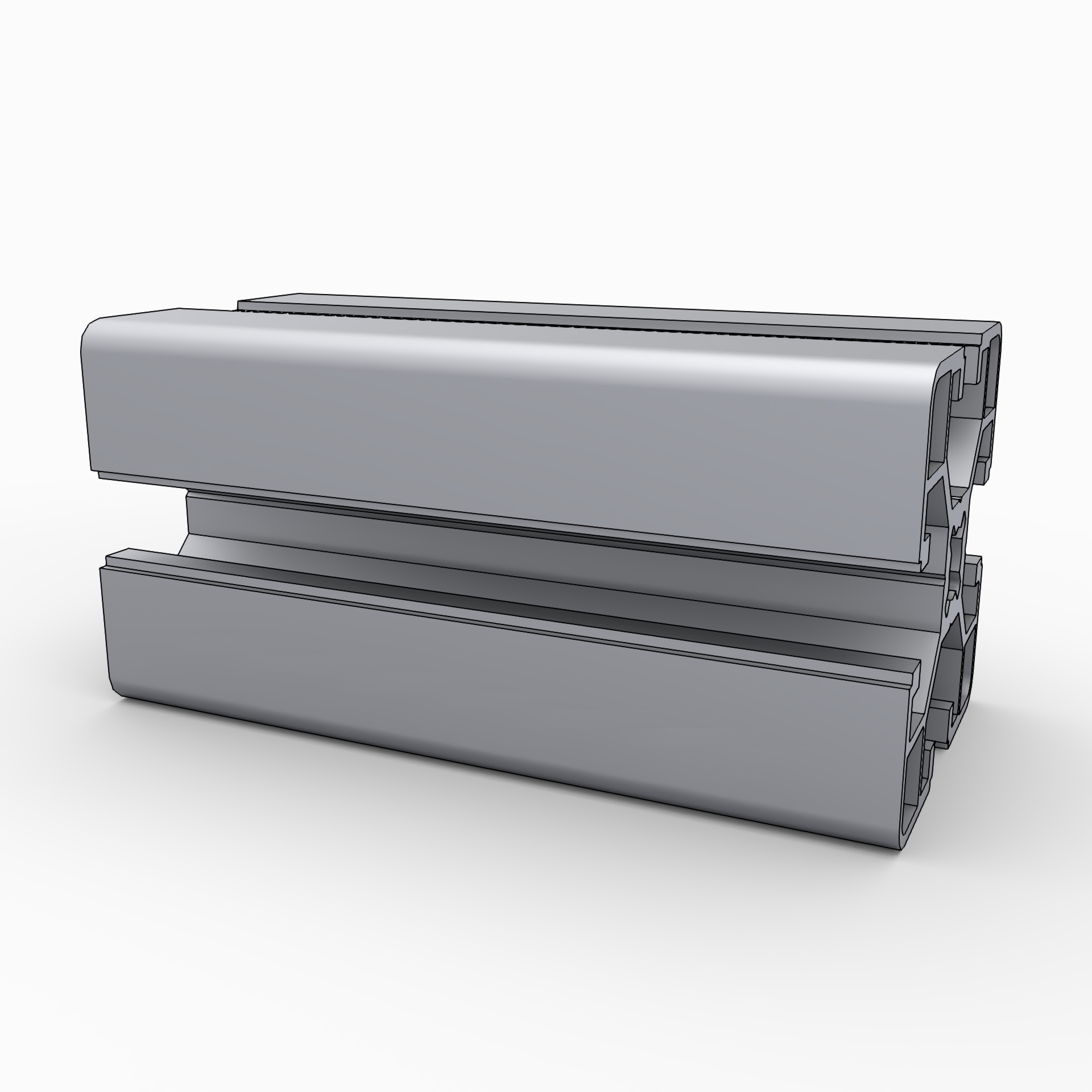

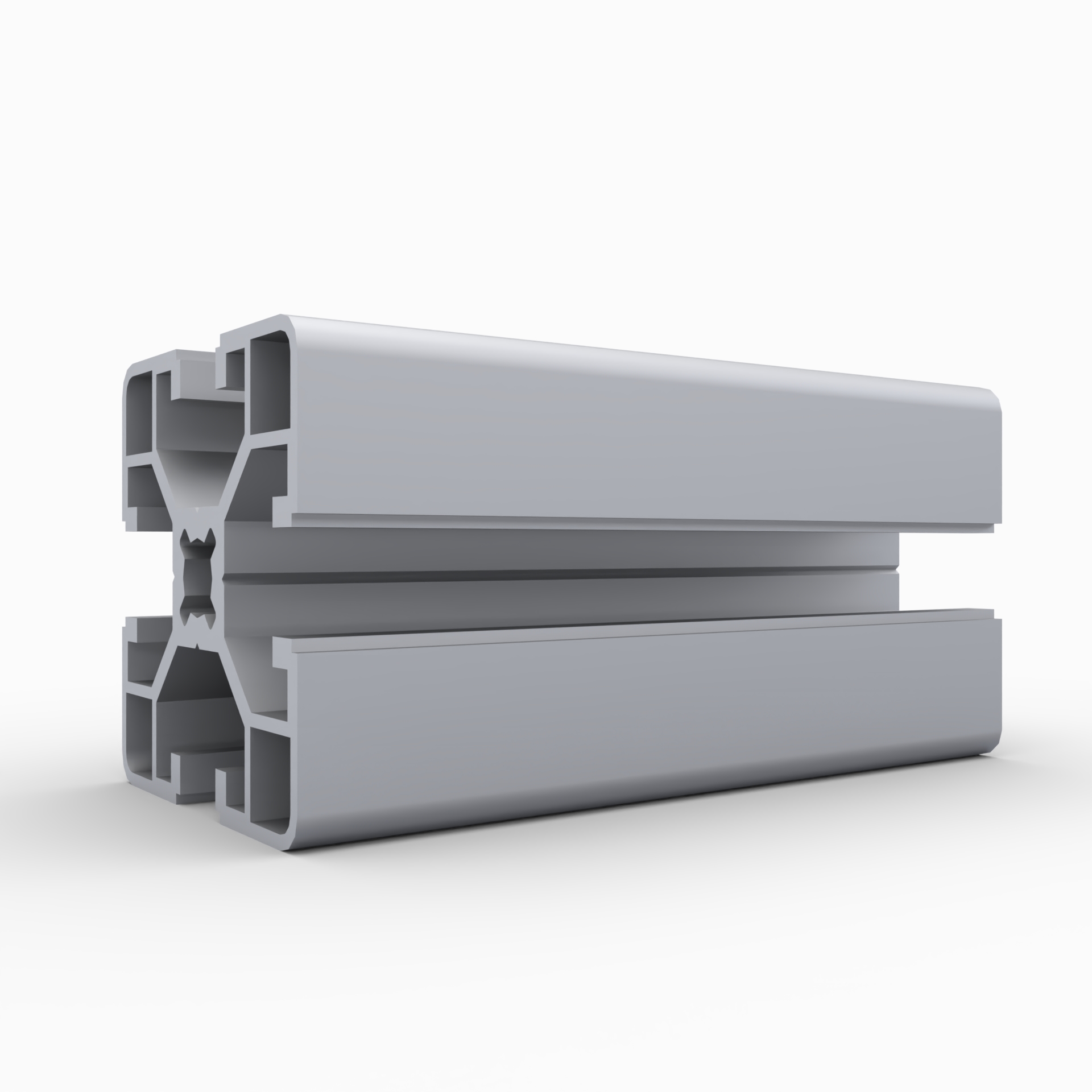

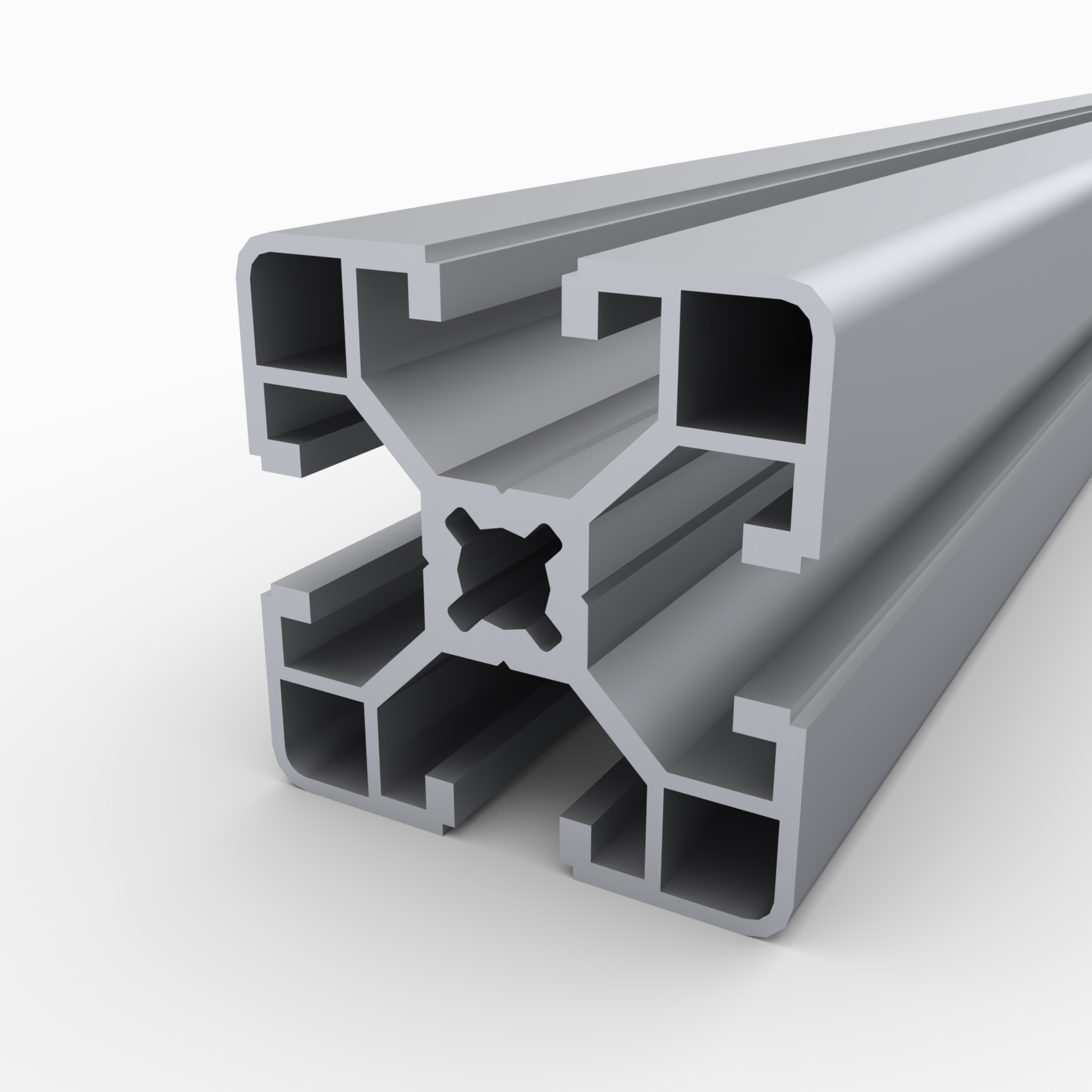

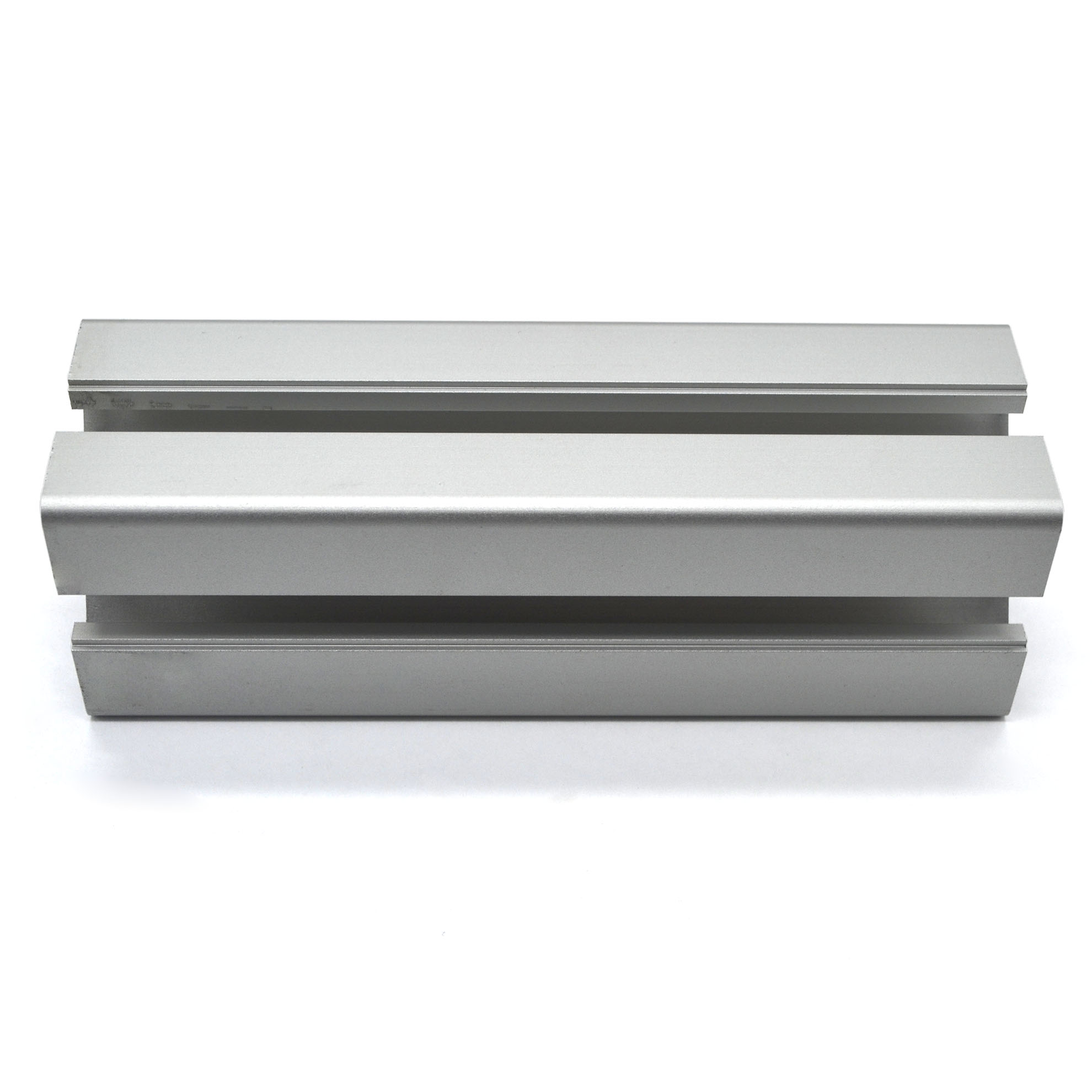

OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный)

Станочный профиль 40х40

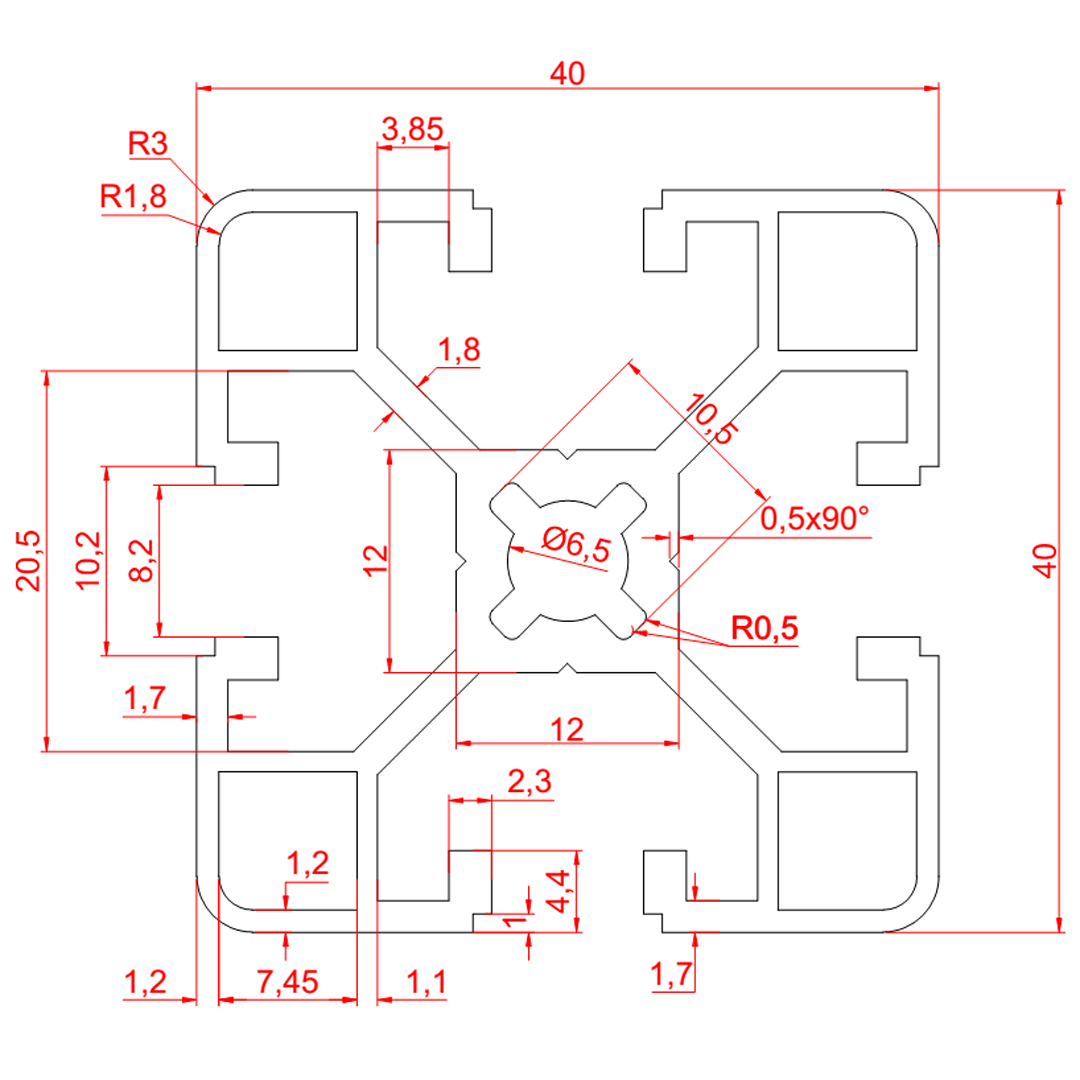

Чертеж конструкционный профиль 40х40
Конструкционный профиль 40х40, облегченный с пазом 8 мм

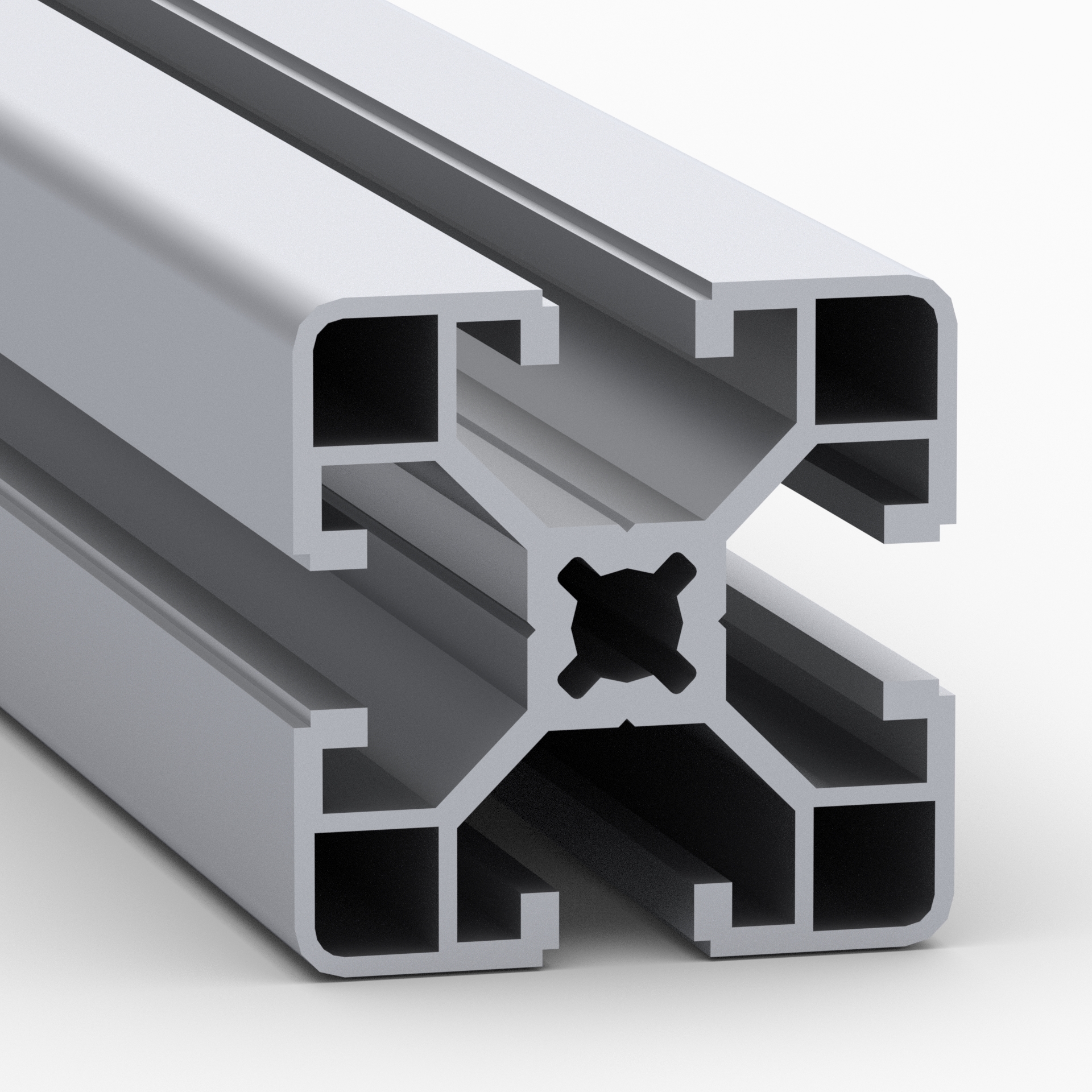

Анодированный алюминиевый станочный профиль 40х40 мм, облегченный, паз 8 мм

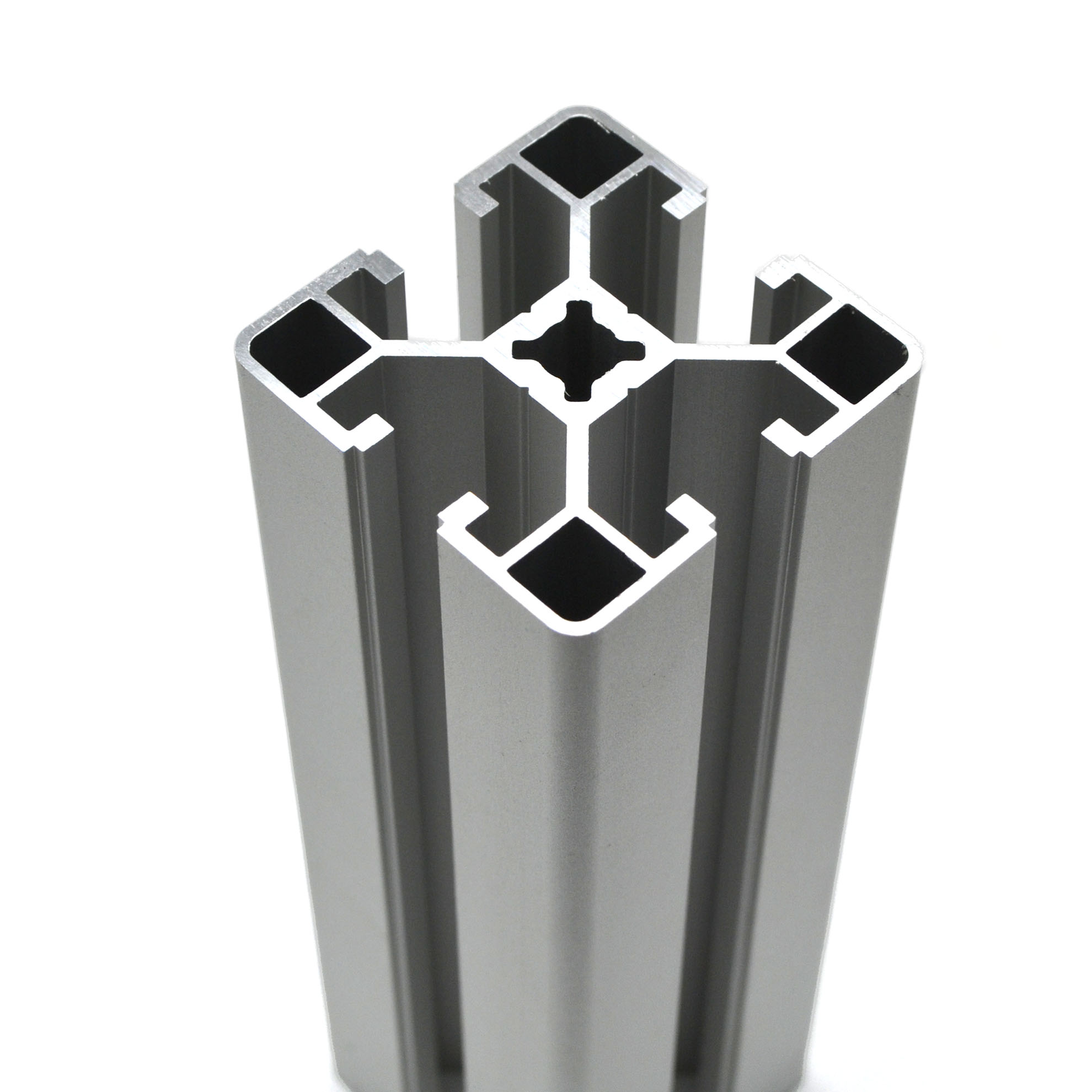

Станочный алюминиевый профиль с анодированным покрытием, облегченный, паз 8 мм

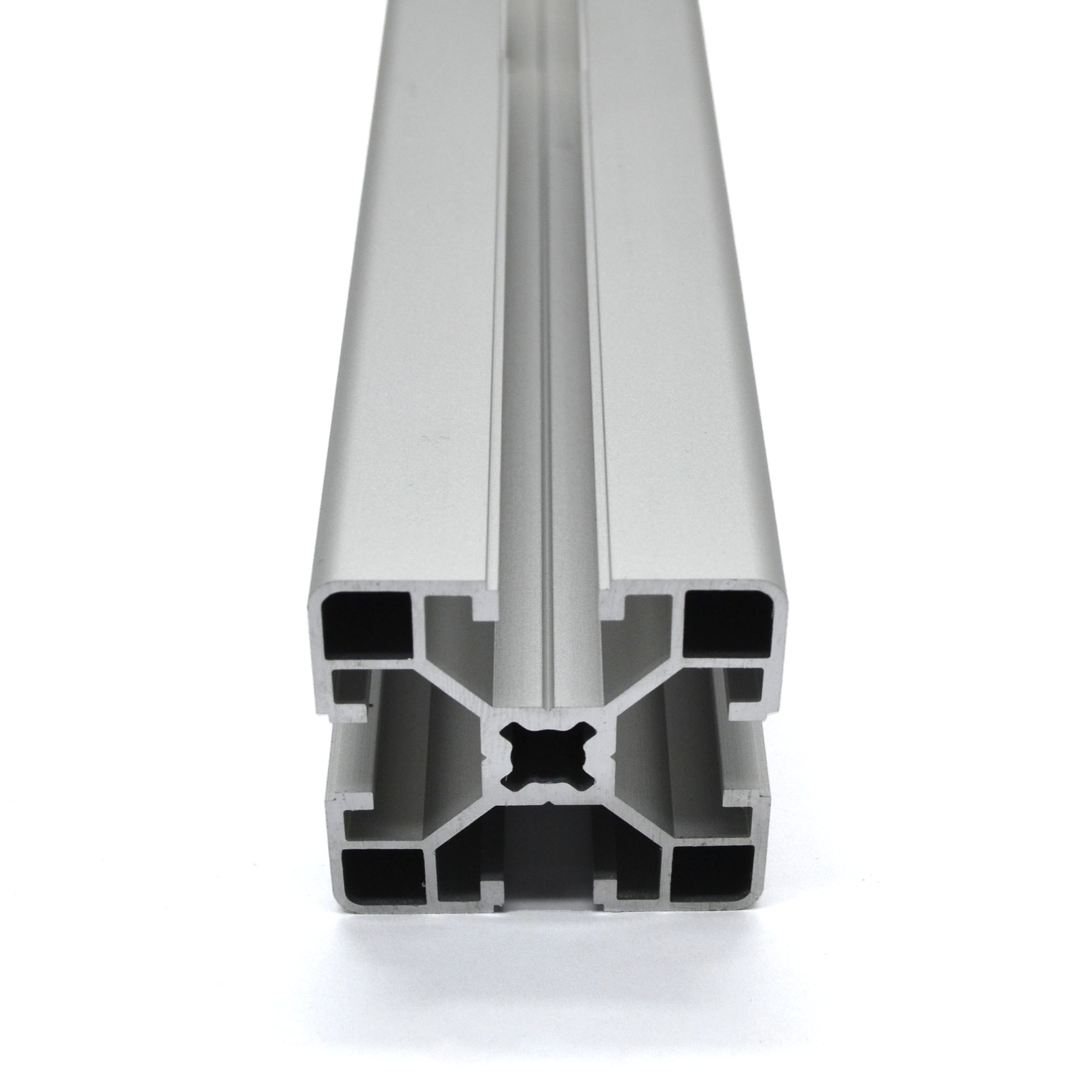

Профиль конструкционный, анодированный, облегченный. Ширина паза 8 мм

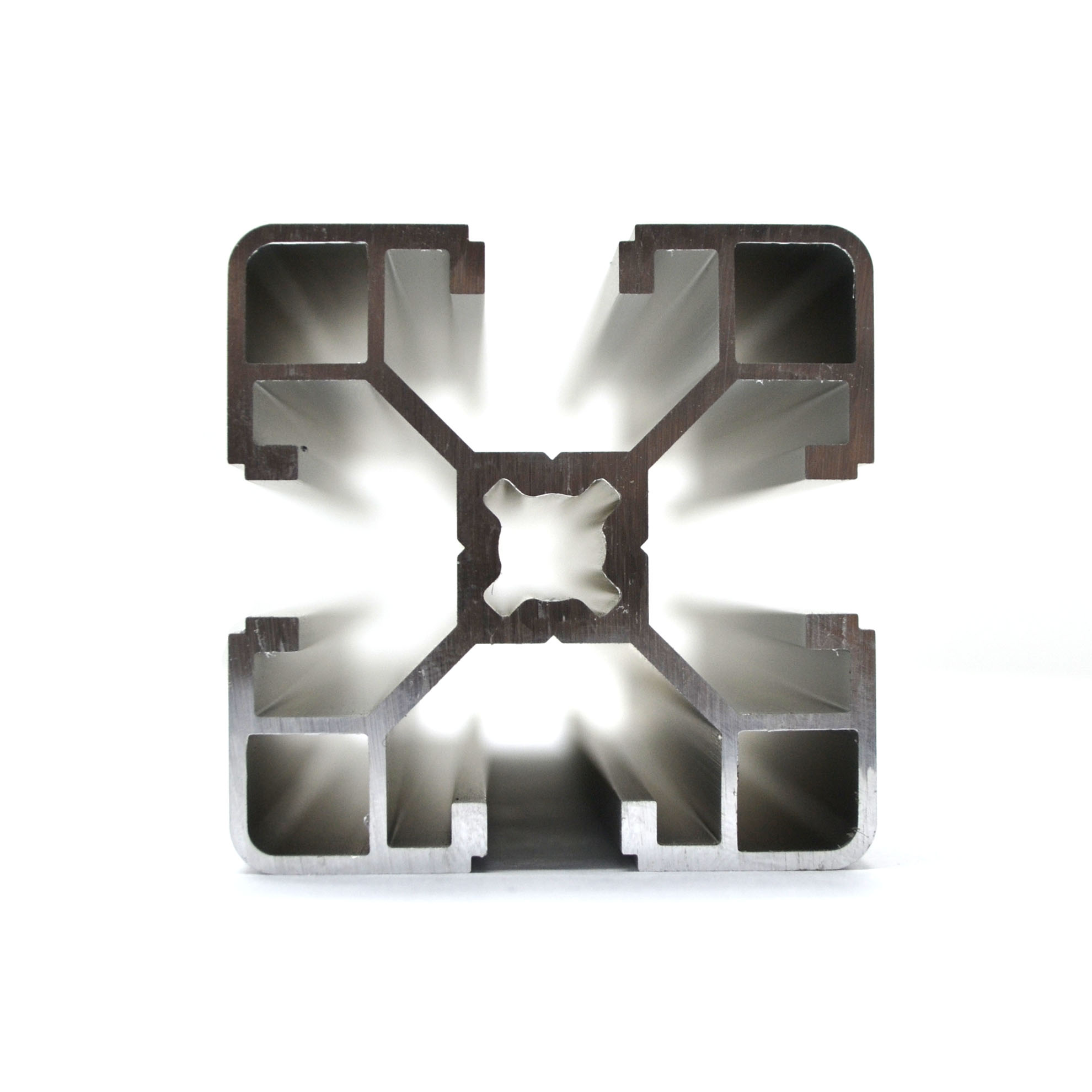

Облегченный конструкционный профиль 40х40 мм с пазом 8 мм

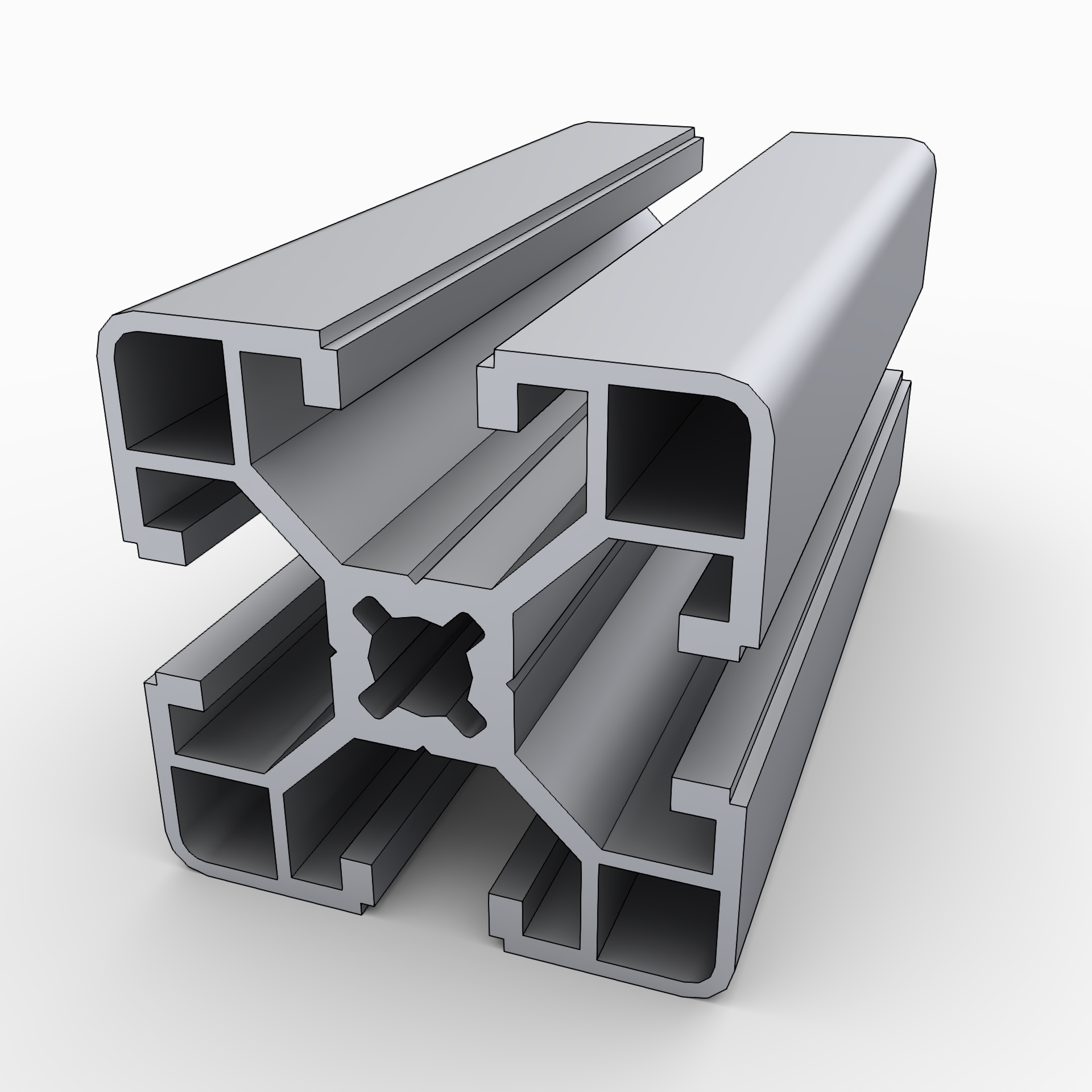

OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный) изображение 7

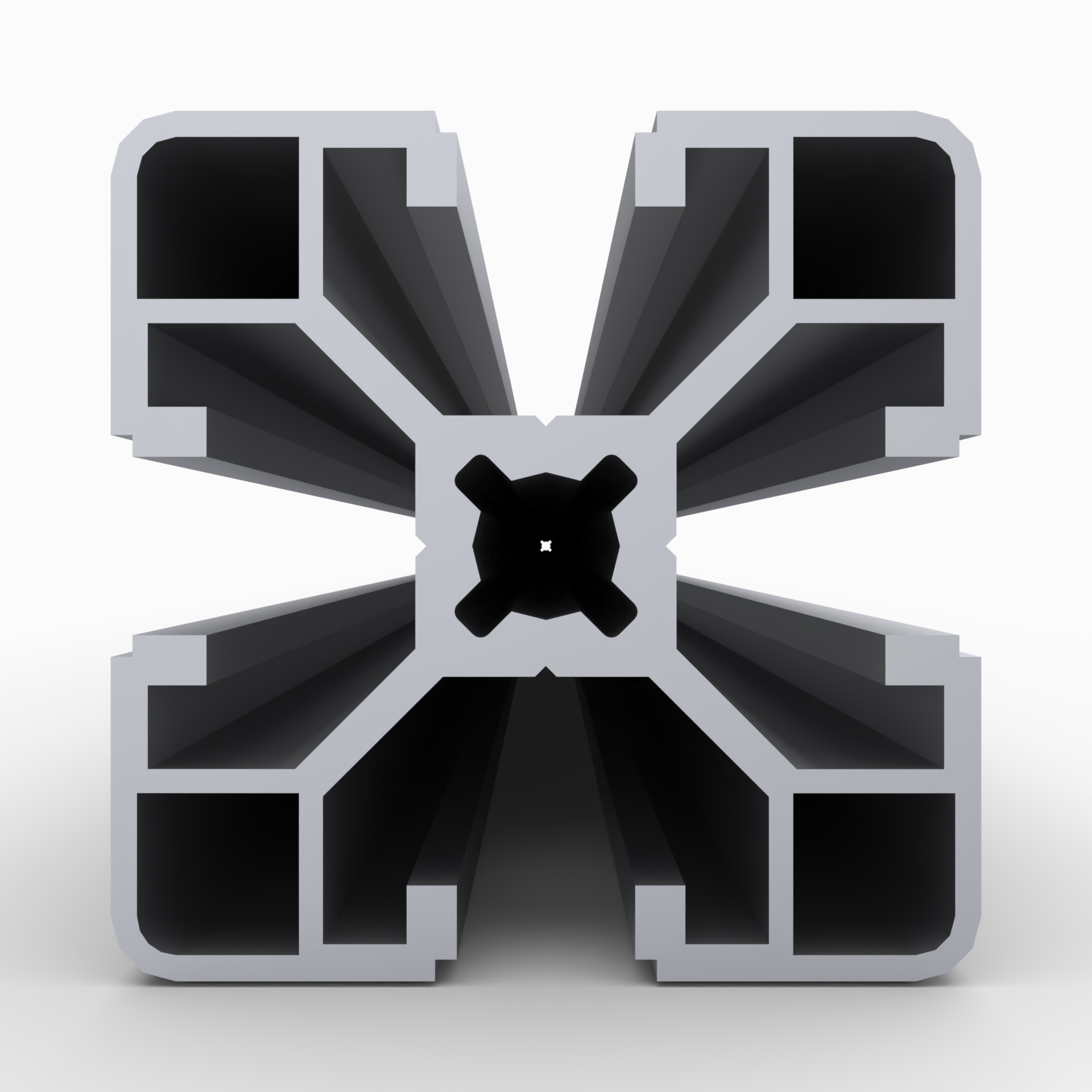

OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный) изображение 8
OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный) изображение 9
OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный) изображение 10
OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный) изображение 11
1 390.00 руб. от 1 м.
( -2 % )
1 362.20 РУБ.
от 5 м.
( -4 % )
1 334.40 РУБ.
от 20 м.
( -6 % )
1 306.60 РУБ.
от 45 м.
( -8 % )
1 278.80 РУБ.
от 80 м.
( -10 % )
1 251.00 РУБ.
от 200 м.
( -12 % )
1 223.20 РУБ.
от 400 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
5.04 м
добавить
3.04 м
добавить
2.5+2.5 м
добавить
1.5+1.5 м
добавить
Наличие OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный)
НА СКЛАДЕ:
4700 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Файлы для скачивания | чертежи | 3D-Модели

1. OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-4040L | Профиль 40х40 мм, облегченный. Паз 8 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Лёгкий и прочный алюминиевый конструкционный профиль 40×40 мм — идеальное решение для сборки каркасов, стоек и модульных конструкций в промышленных и бытовых проектах. Профиль имеет облегчённую стенку для уменьшения веса при сохранении достаточной жёсткости, выполнен из сплава алюминия и покрыт анодированием для защиты от механических повреждений и улучшенной эстетики.

Технические характеристики:

  • Размер сечения: 40×40 мм
  • Ширина паза: 8 мм
  • Материал: алюминиевый сплав AlMgSi 6063 Т6
  • Поверхность: анодирование (натуральный серебристый)

Преимущества

  • Низкий вес — оптимально для мобильных и консольных конструкций. Износоустойчивость благодаря анодированному покрытию.
  • Высокая точность геометрии — удобство сборки и совместимости с крепёжными элементами.
  • Универсальность — подходит для каркасов, стоек, станков, выставочных стендов, мебели и прочих конструкций.
  • Возможность фрезеровки, сверления и резки без потери качества поверхности.

Применение

  • Промышленное оборудование и каркасы станков
  • Конструкции для автоматизации и робототехники
  • Выставочные стенды и торговое оборудование
  • Офисная и лабораторная мебель, стеллажи и ограждения
  • Хобби-проекты и DIY-инсталляции
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-4040L
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм, серия 40
Длина профиля(макс), мм:
 5040 и 3040
Дробеструйная обработка:
 есть
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842993120
Аналог Item:
 7.0.000.09
Аналог MayTec:
 4E LP (1.11.040040.43LP.60 / 1.11.040040.43LP.61), 4E SP (1.11.040040.43SP.60 / 1.11.040040.43SP.61)
Аналог Kanya:
 C03–1 / C02–1 / С01–1
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование (Серебро)
Тип сырья:
 Первичное
Вес, кг/м:
 1,3
Площадь сечения, см2:
 4,20
Момент инерции, Ix(см4):
 6,53
Момент инерции, Iy(см4):
 6,53
Момент сопротивления, WX (см3):
 3,265
Момент сопротивления, WY (см3):
 3,265
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2025
