OB-4040S10-SL-BP | Профиль облегченный 40х40 мм. Паз 10 мм (Без покрытия)

Сделано в России

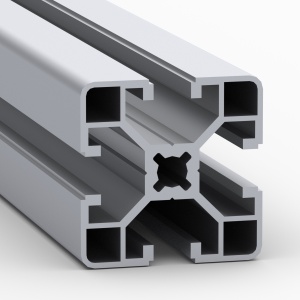

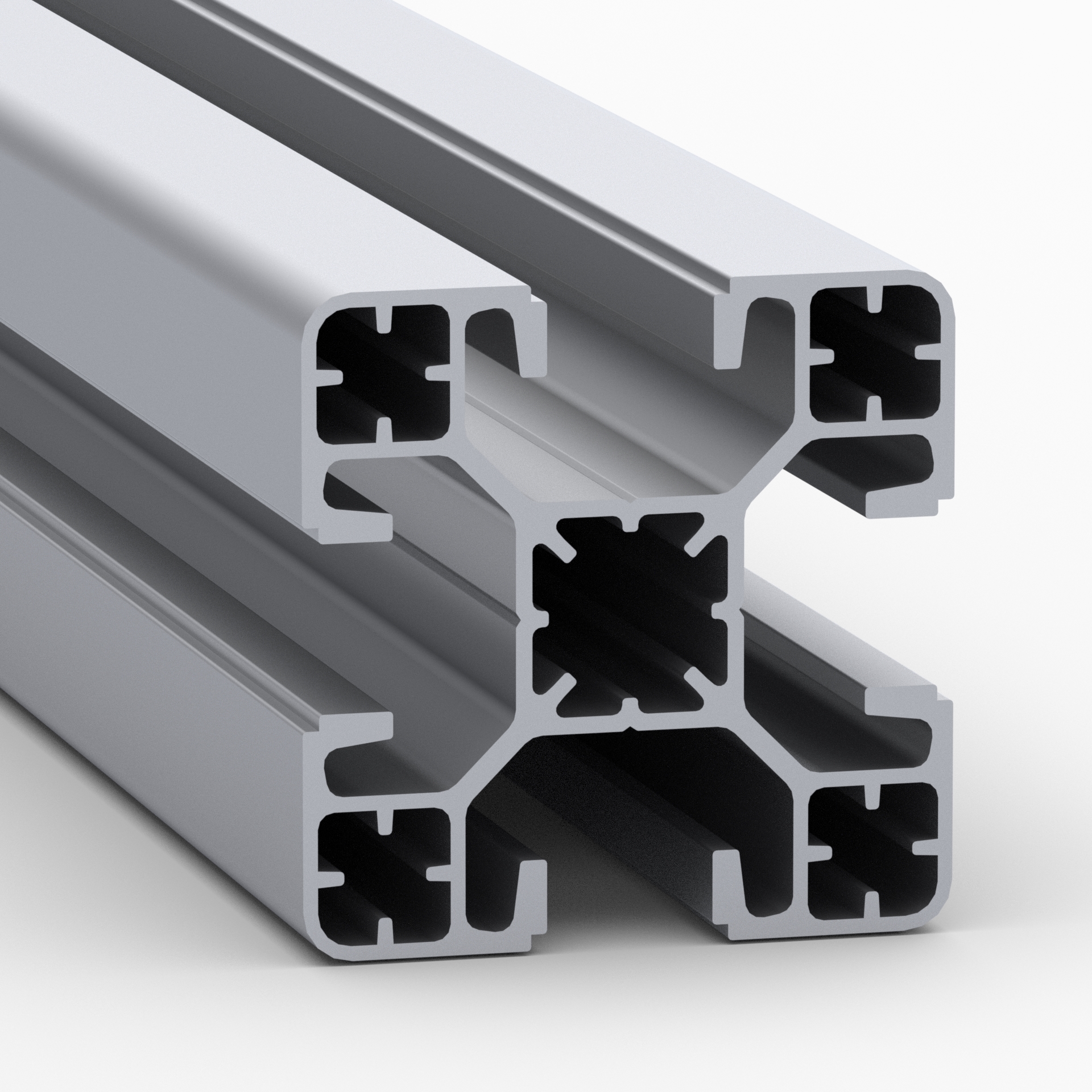

Супер легкий профиль 40х40 с пазом 10 мм

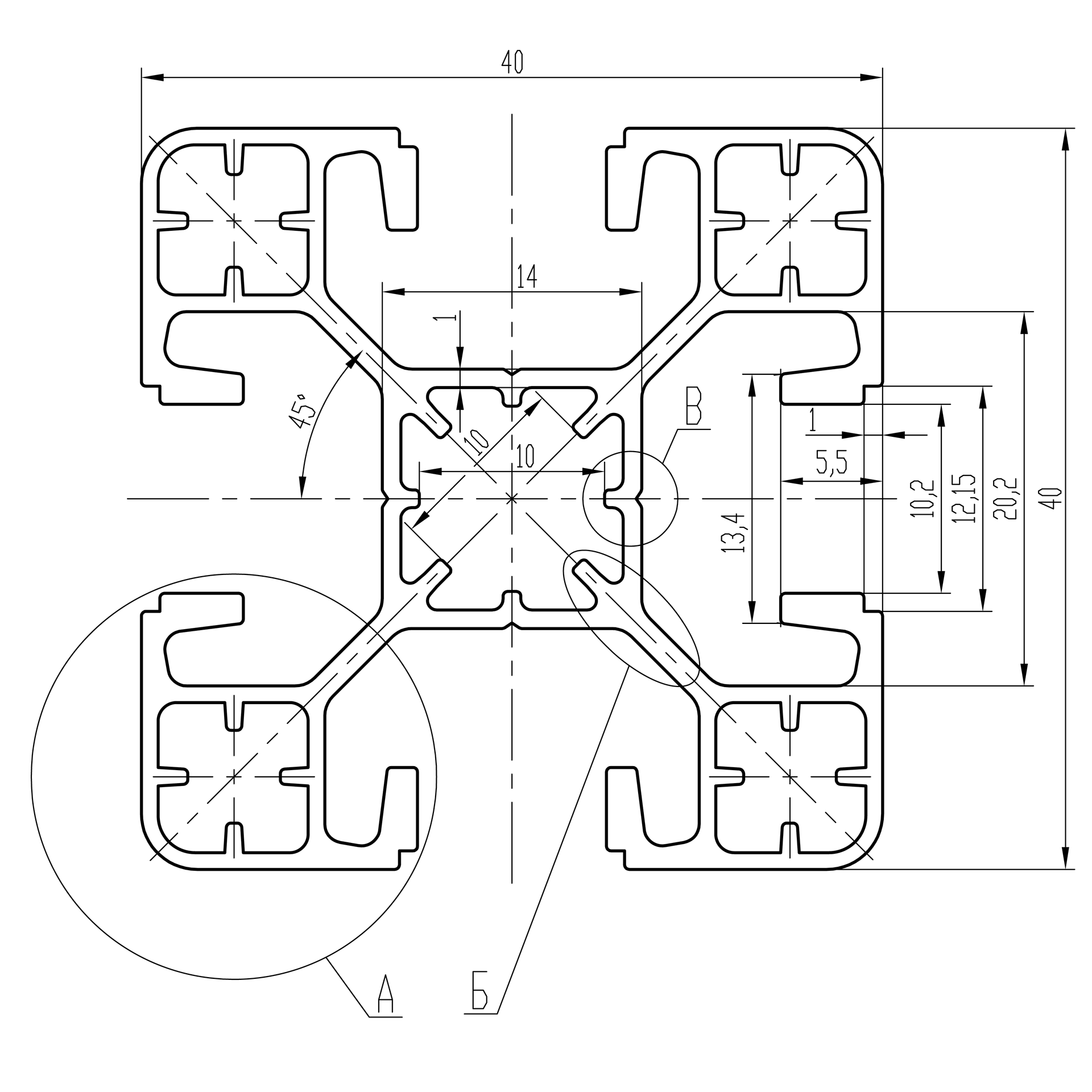

Чертеж конструкционного профиля 40х40 с пазом 10 мм, облегченного

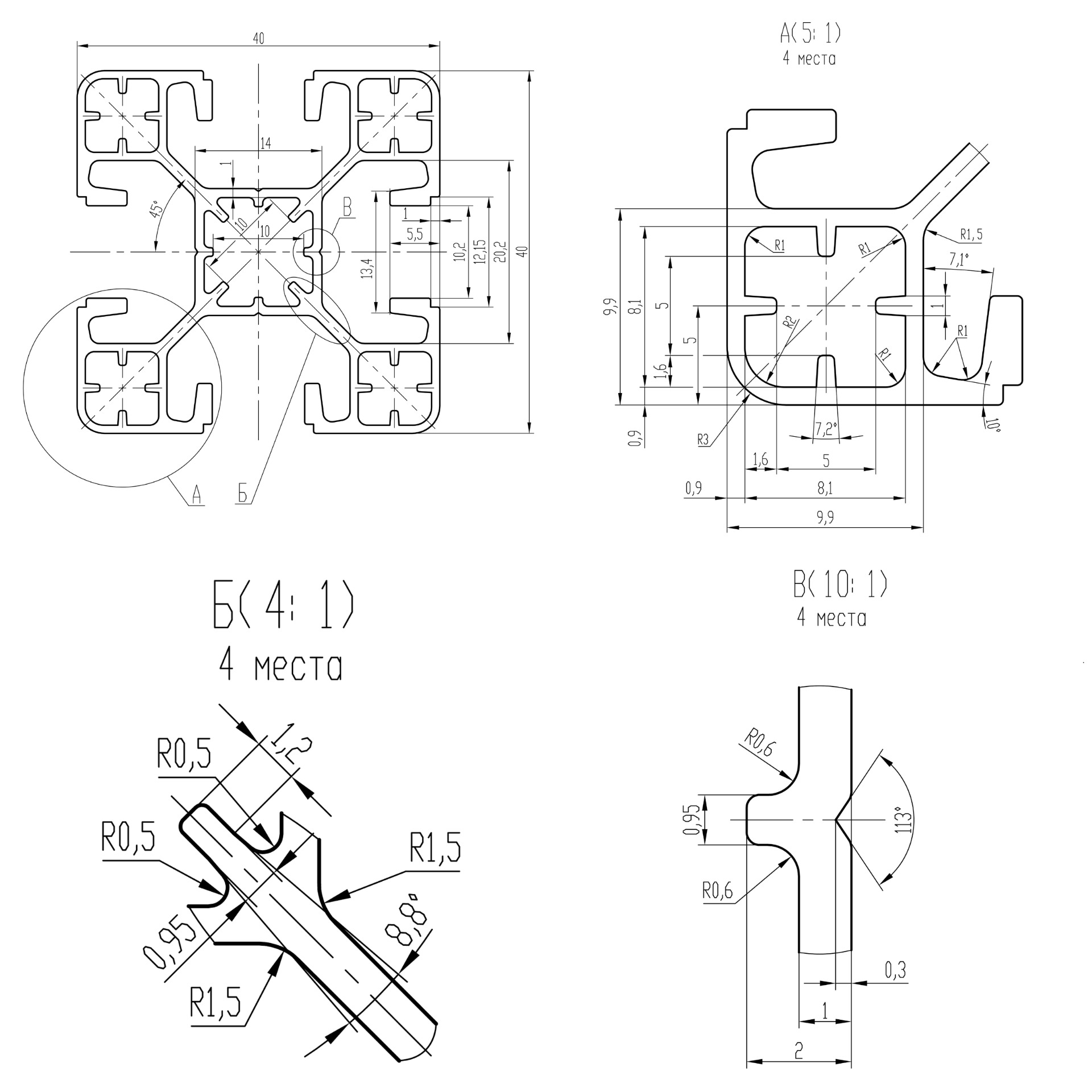

Детальный чертеж супер легкого профиля 40х40

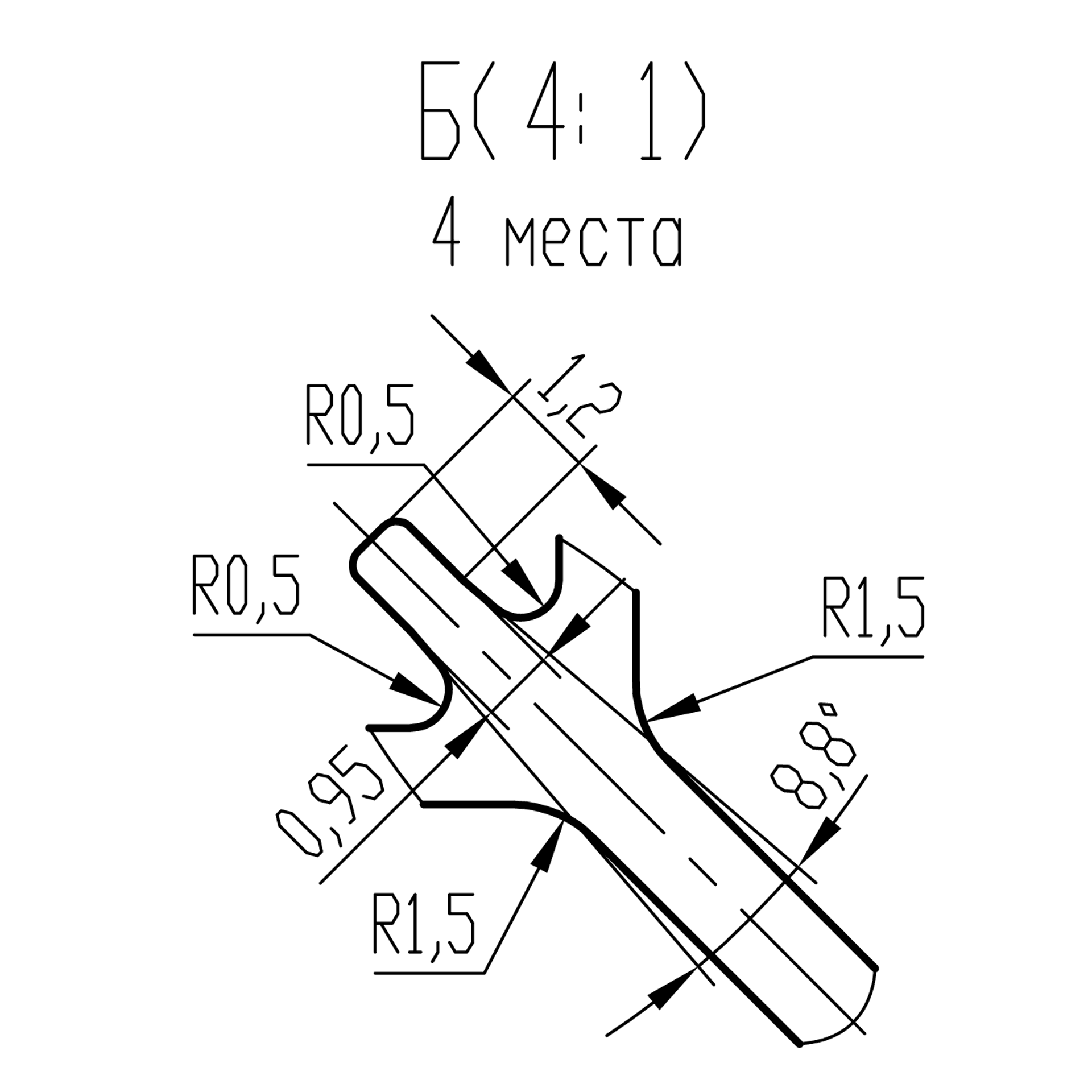

Детальный чертеж профиля 4040SL

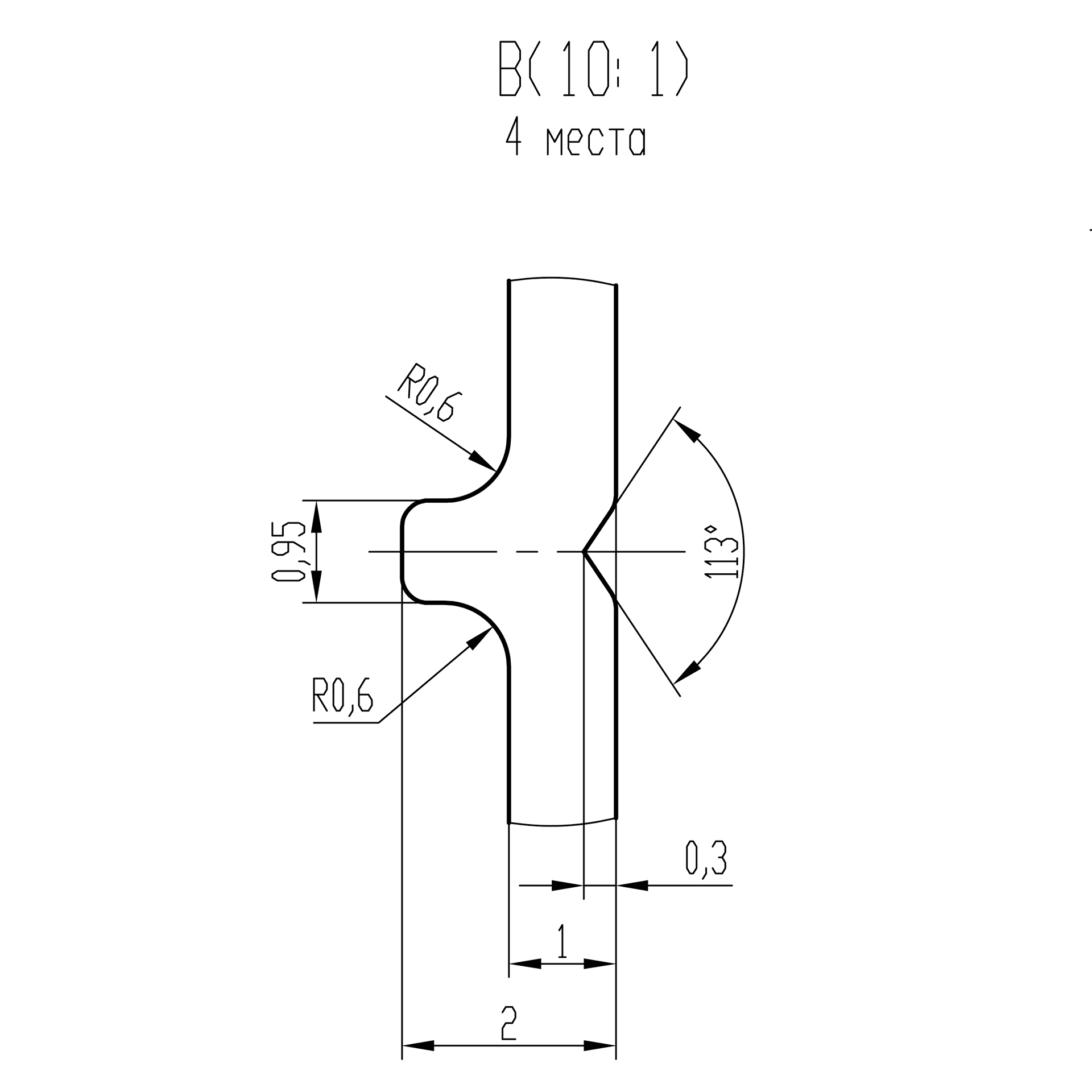

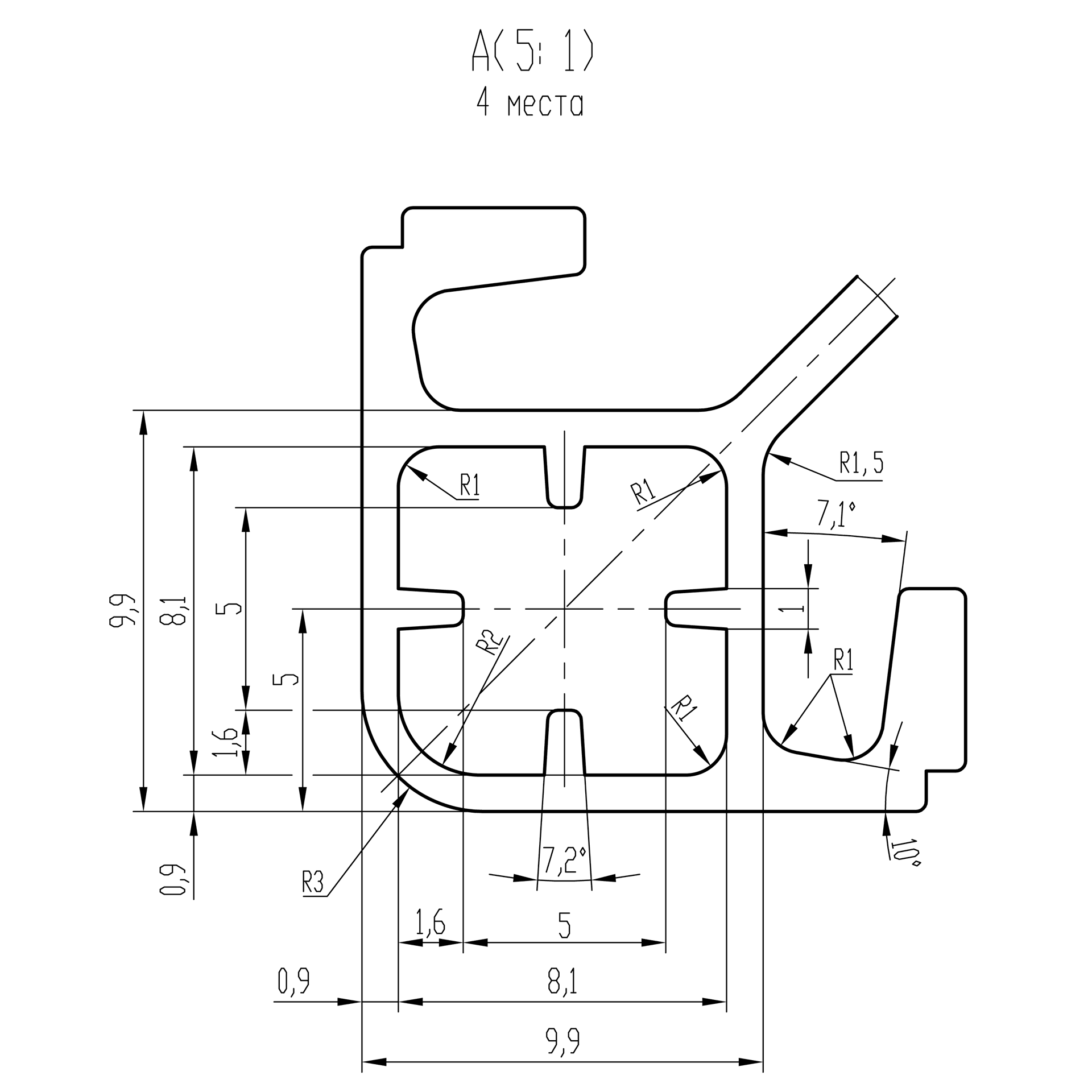

Детальный чертеж алюминиевого профиля 4040SL
1 030.00 руб. от 1 м
от 6 м 1 009.40 ₽ −2%
от 24 м 988.80 ₽ −4%
от 60 м 968.20 ₽ −6%
от 108 м 947.60 ₽ −8%
от 288 м 927.00 ₽ −10%
от 528 м 906.40 ₽ −12%
Наличие OB-4040S10-SL-BP | Профиль облегченный 40х40 мм. Паз 10 мм (Без покрытия)
На складе 1800 м
В пути 960 м
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
6.04 м
Добавить
Купить с резкой пополам или на 3 части · бесплатно
3+3 м
Добавить
2+2+2 м
Добавить

Файлы для скачивания

2D Модель профиля · DXF
DXFСкачать
OB-4040S10-SL-BP | Профиль облегченный 40х40 мм. Паз 10 мм (Без покрытия) (2D Модель профиля).DXF
2D Модель профиля · DXF
ZIPСкачатьАрхив ZIP
OB-4040S10-SL-BP | Профиль облегченный 40х40 мм. Паз 10 мм (Без покрытия) (2D Модель профиля).ZIP
3D Модель профиля · STEP
STEPСкачать
OB-4040S10-SL-BP | Профиль облегченный 40х40 мм. Паз 10 мм (Без покрытия) (3D Модель профиля).STEP
3D Модель профиля · STEP
ZIPСкачатьАрхив ZIP
OB-4040S10-SL-BP | Профиль облегченный 40х40 мм. Паз 10 мм (Без покрытия) (3D Модель профиля).ZIP

Описание

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.
Чертеж профиля 40х40 SL суперлегкий

Характеристики

Артикул:
 OB-4040S10-SL-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 40
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Нет
Ширина паза, мм:
 10
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 1.00
Площадь сечения, см2:
 3,61
Момент инерции, Ix(см4):
 5,97
Момент инерции, Iy(см4):
 5,97
Момент сопротивления, WX (см3):
 2,985
Момент сопротивления, WY (см3):
 2,985
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-4040S10-SL-BP

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
