248.00 руб.
RSI

Цена за 1 шт.

Количество

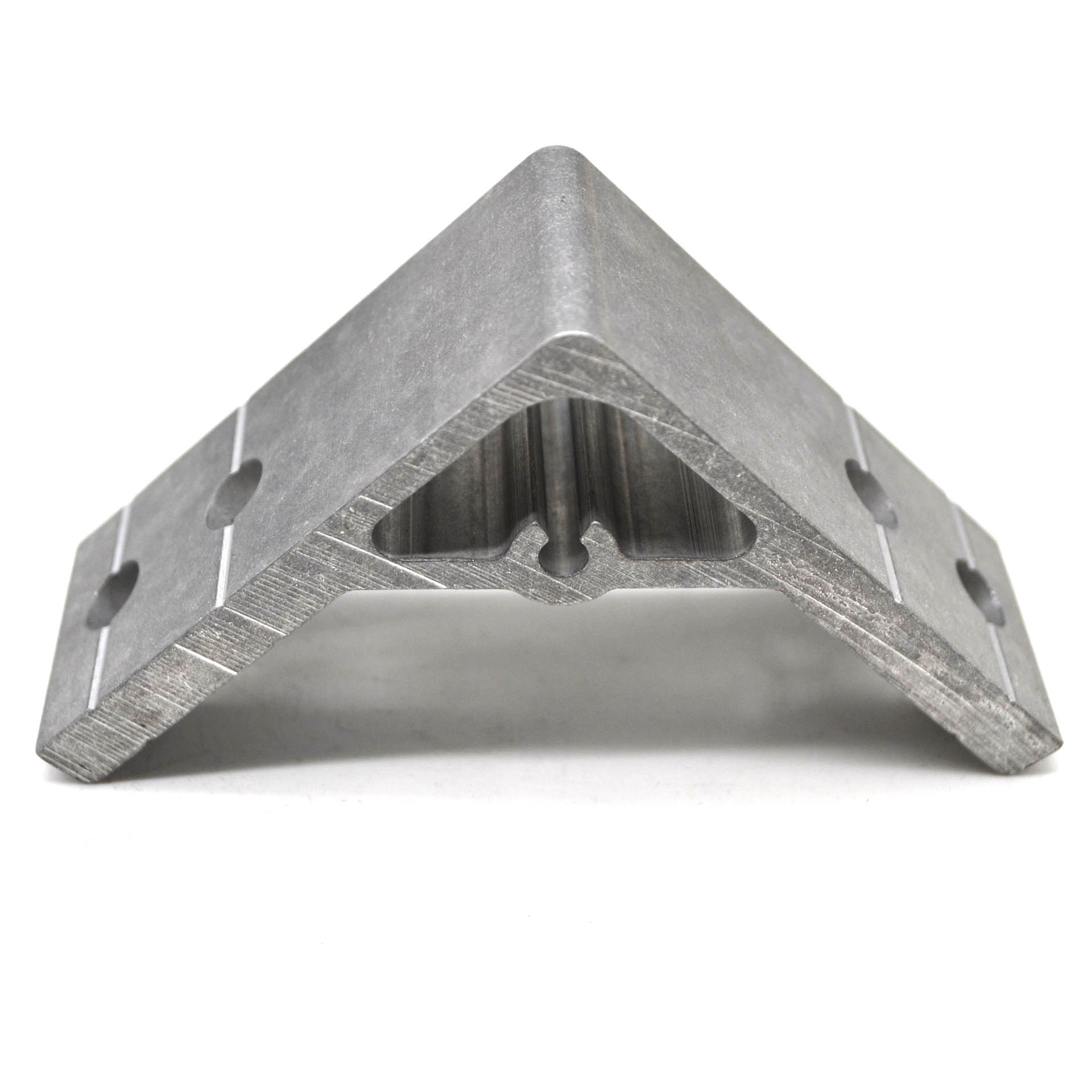

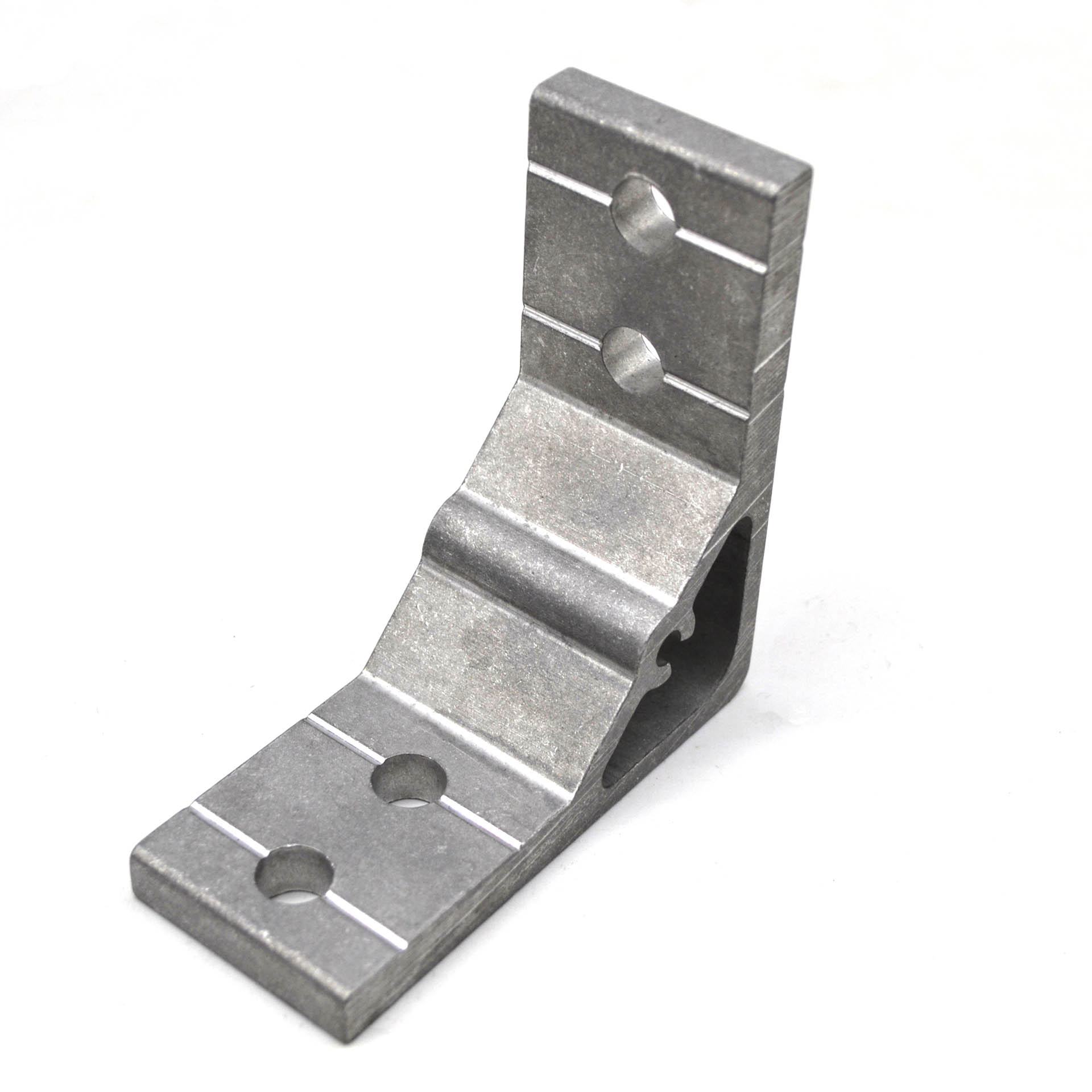

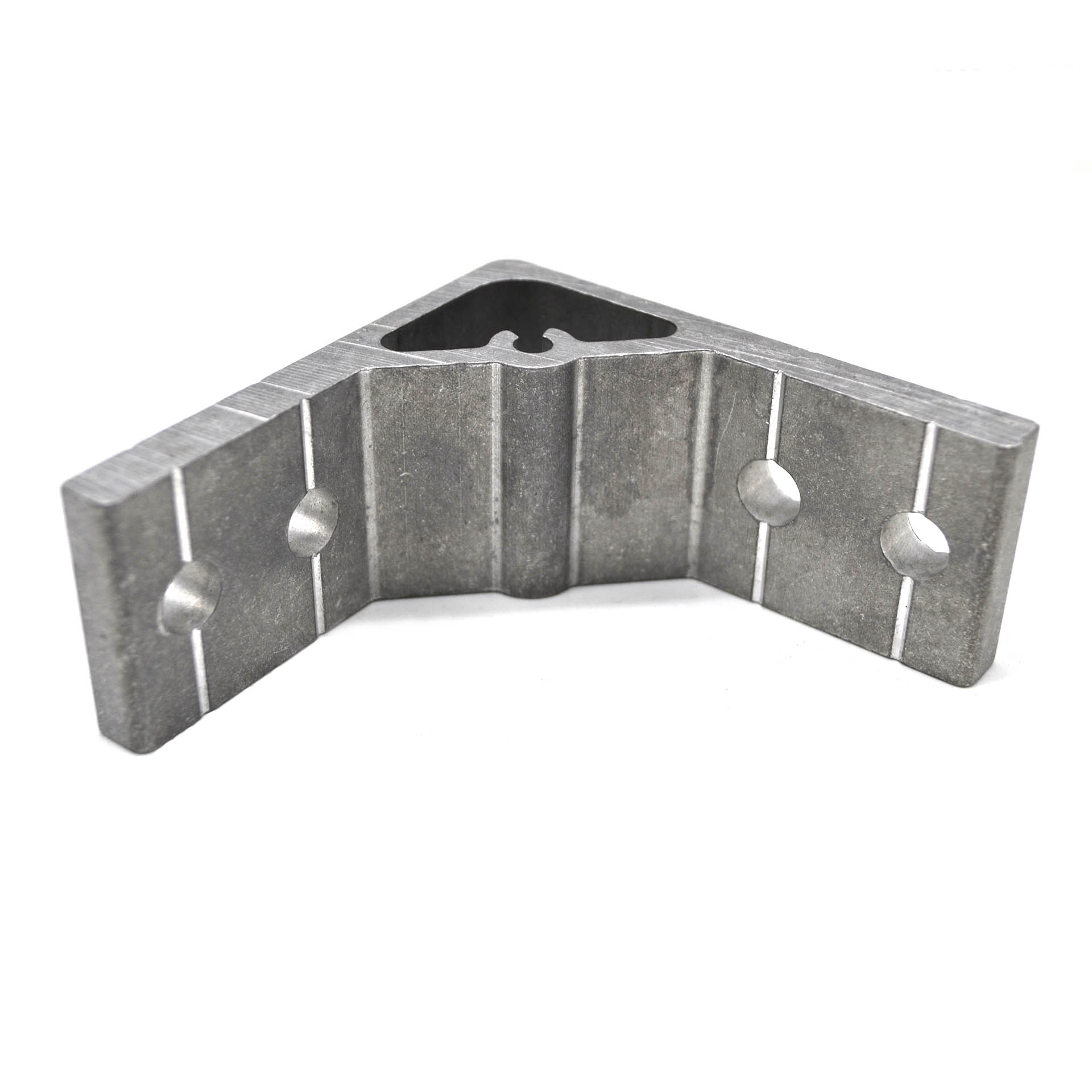

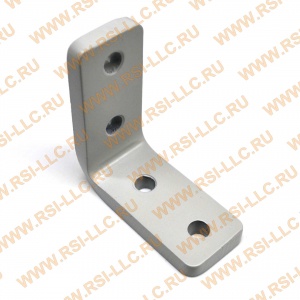

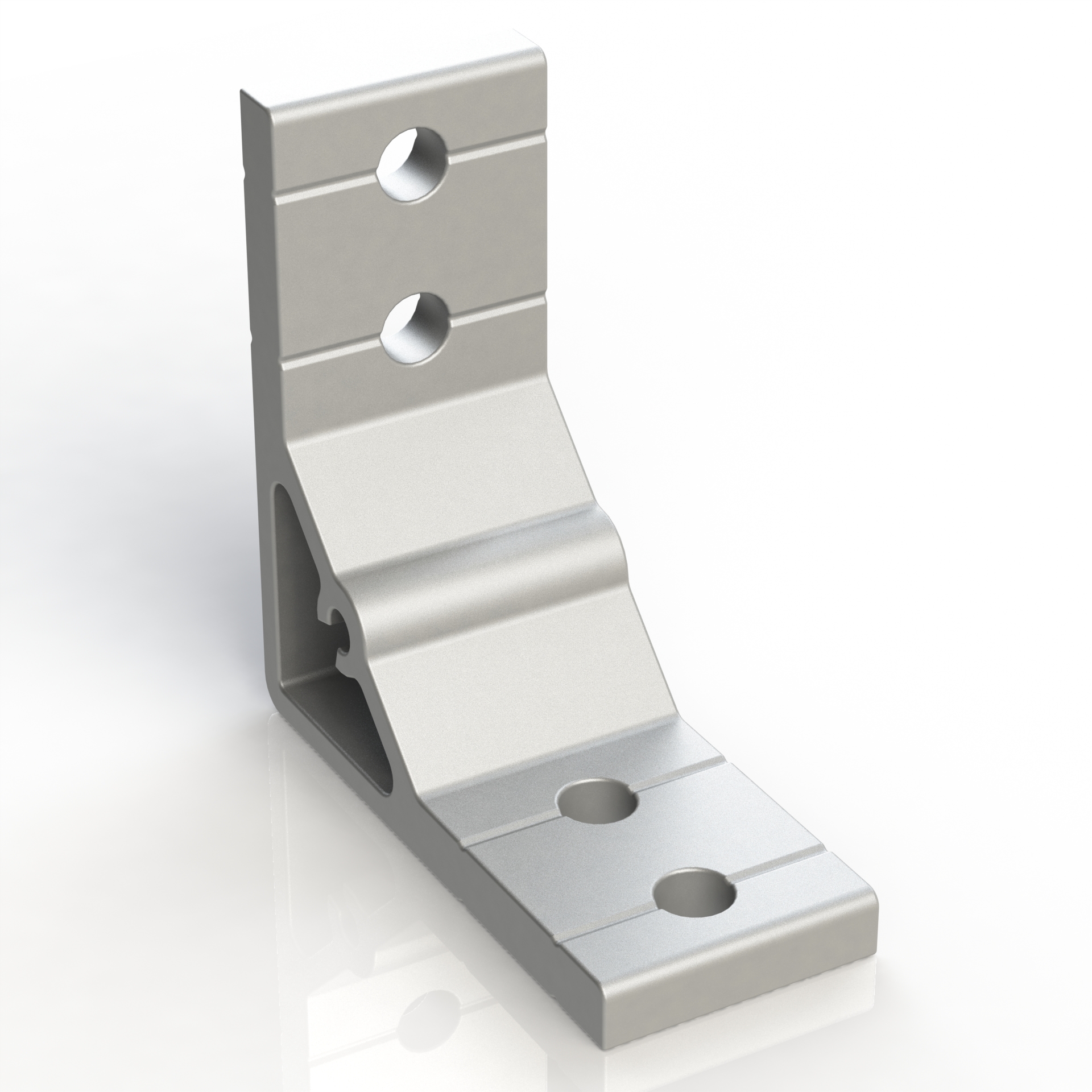

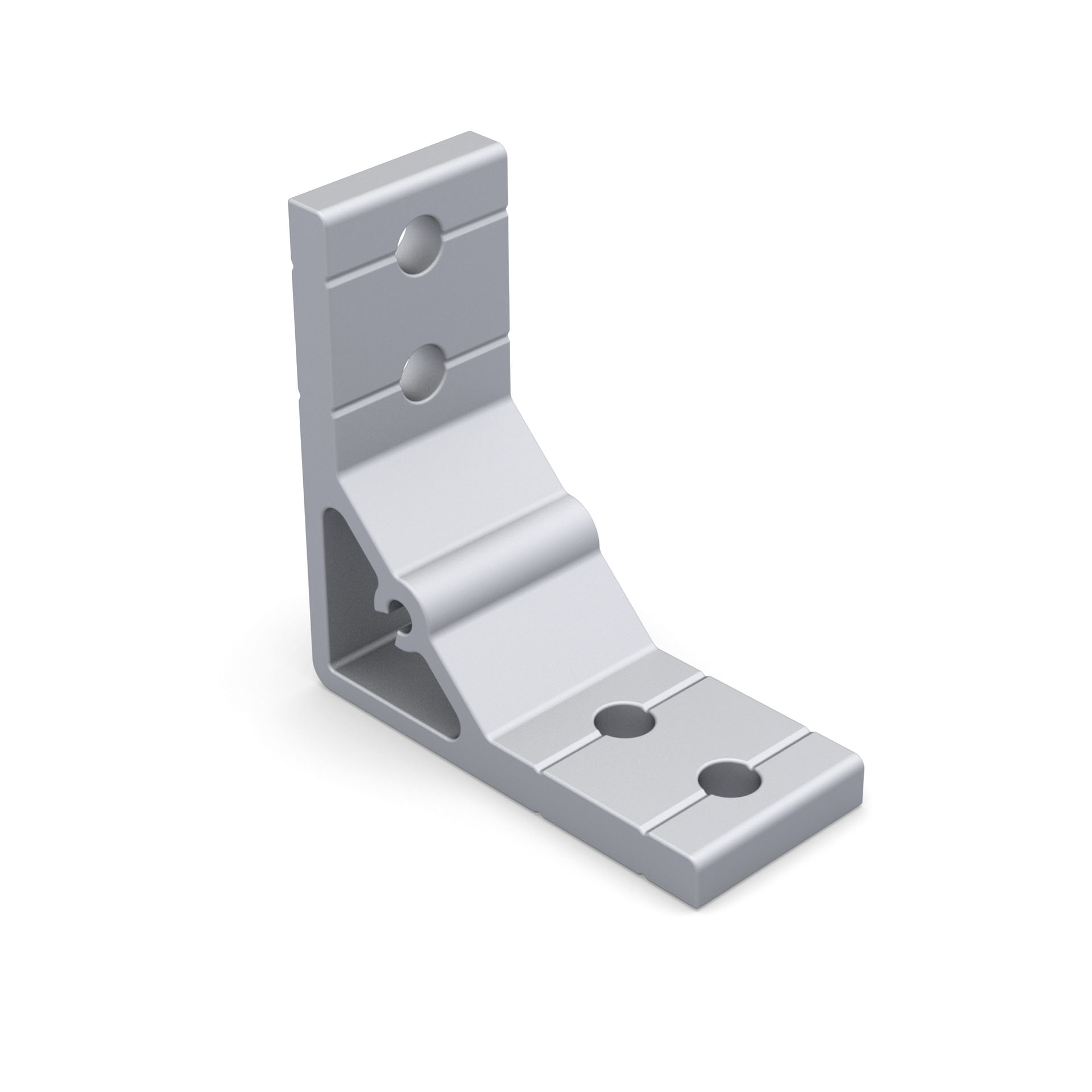

Наличие 7840S40 | Соединитель угловой 78х40, серия 40
НА СКЛАДЕ
> 200 шт.
Наличие 7840S40 | Соединитель угловой 78х40, серия 40
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 3 до 5 рабочих дней

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание


Загрузить:
- 3D модель (7840S40.step)

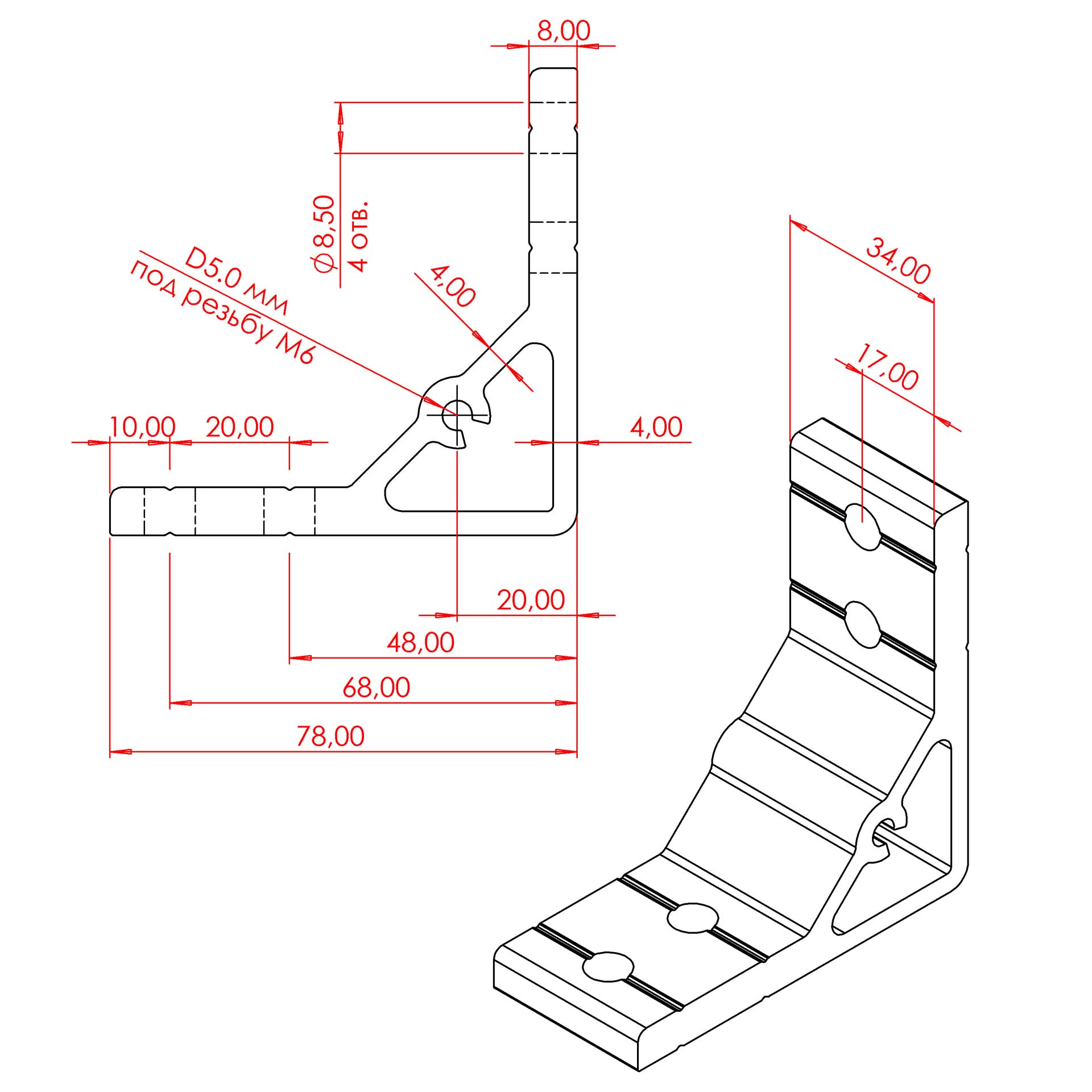

- Чертеж  (7840S40.pdf)

Не забудьте купить комплект крепежа к угловому соединителю 78х40 арт. 7840S40:

К профилям серии 40 с пазом 8 мм
Вариант 1

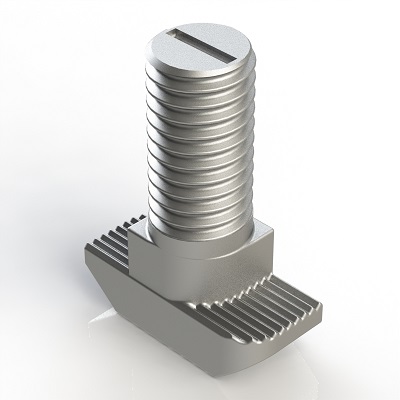

1. Т-болт М8х25 арт. 5027 - 4 шт.
2. Гайка с фланцем М8 DIN6923 - 4 шт.

Вариант 2
1. Винт M8х20 ISO 7380 - 4 шт.
2. Сухарь пазовый М8 арт. 5071 - 4 шт. / или закладной пазовый сухарь М8 арт. 5260 - 4 шт.


К профилям серии 40 с пазом 10 мм
Вариант 1
1. Т-болт М8х25 арт. 5031 - 4 шт.
2. Гайка с фланцем М8 DIN6923 - 4 шт.

Вариант 2
1. Винт M8х20 ISO 7380 - 4 шт.
2. Т-гайка М8 паз 10 арт. 5018 - 4 шт. / или сухарь пазовый М8 арт. 5074 - 4 шт. / или закладной пазовый сухарь М8 арт. 2A11.A41A.01 - 4 шт.

Характеристики

Артикул:
7840S40
Профили:
с пазом 8 мм, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Материал:
AlMgSi 6063 Т6
Покрытие:
Без покрытия
Тип сырья:
Первичное
Вес, кг:
0.101
Цвет:
Алюминий

Возможные замены или аналоги для арт. 7840S40:

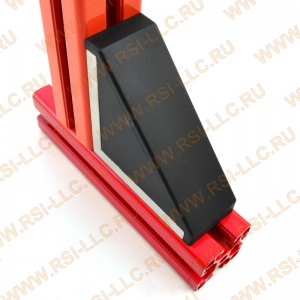

1059 | Угловой соединитель 40х80
238.00 руб./шт. - в наличии ≈ 2 шт.

1012 | Угловой соединитель 40х80
198.00 руб./шт. - в наличии ≈ 0 шт.
