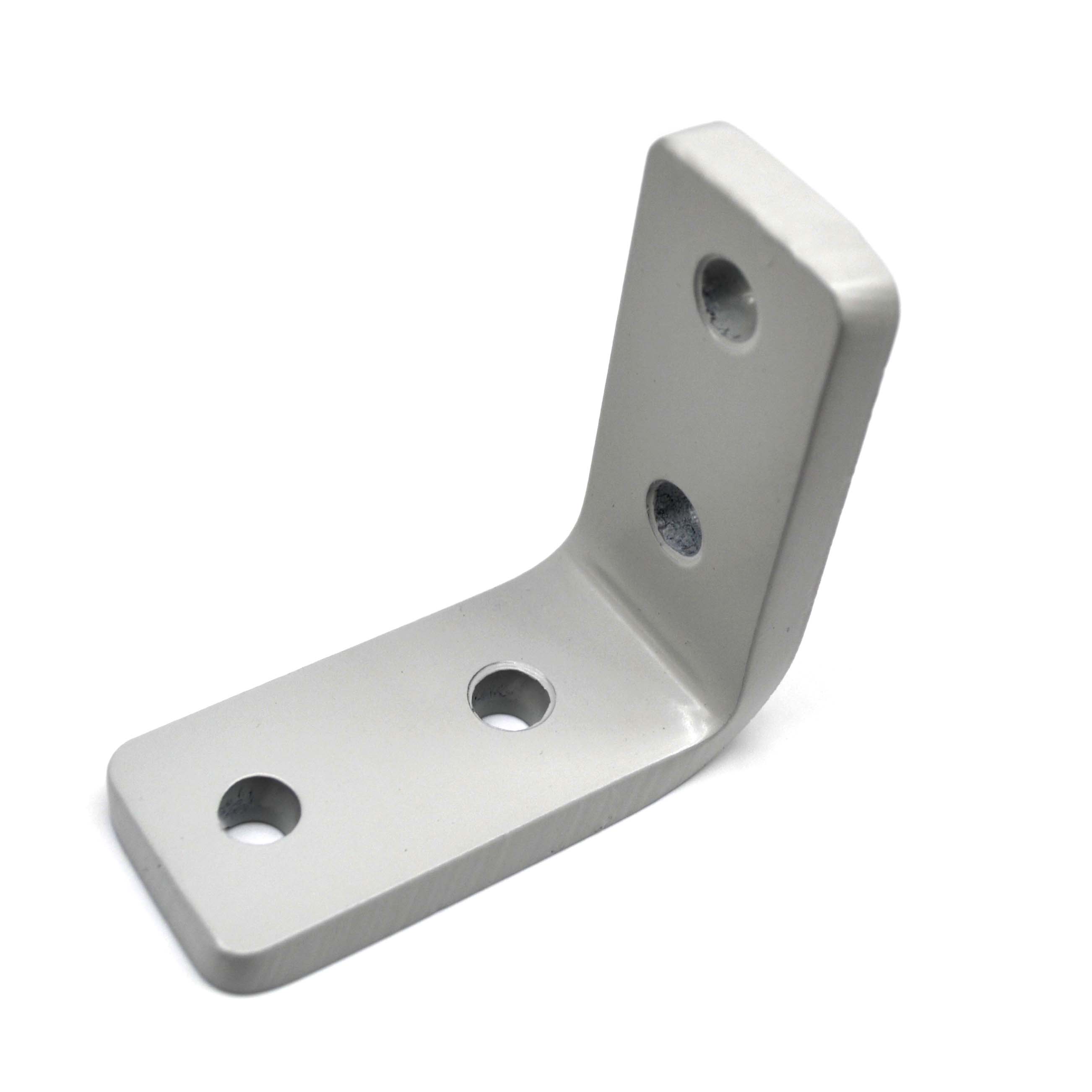

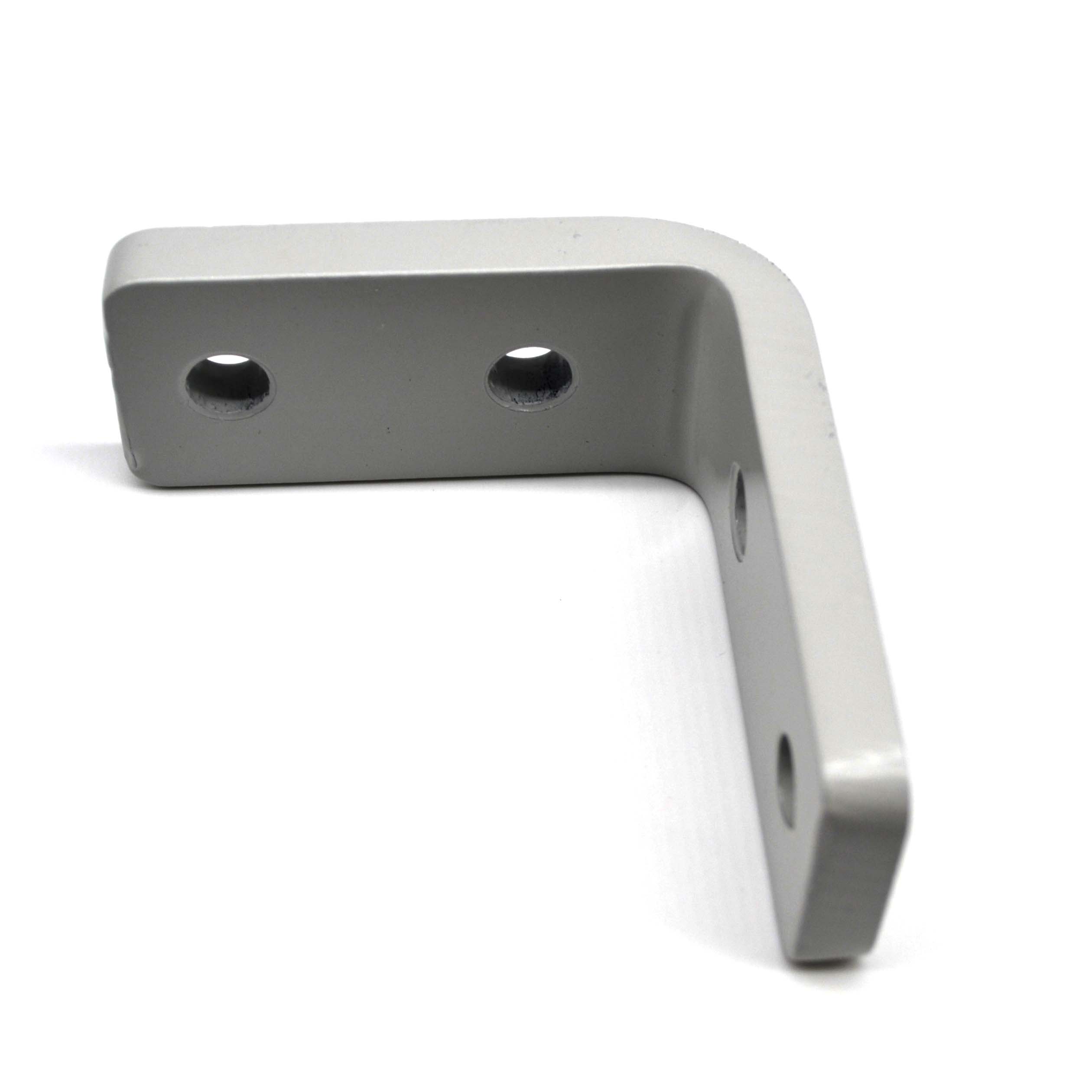

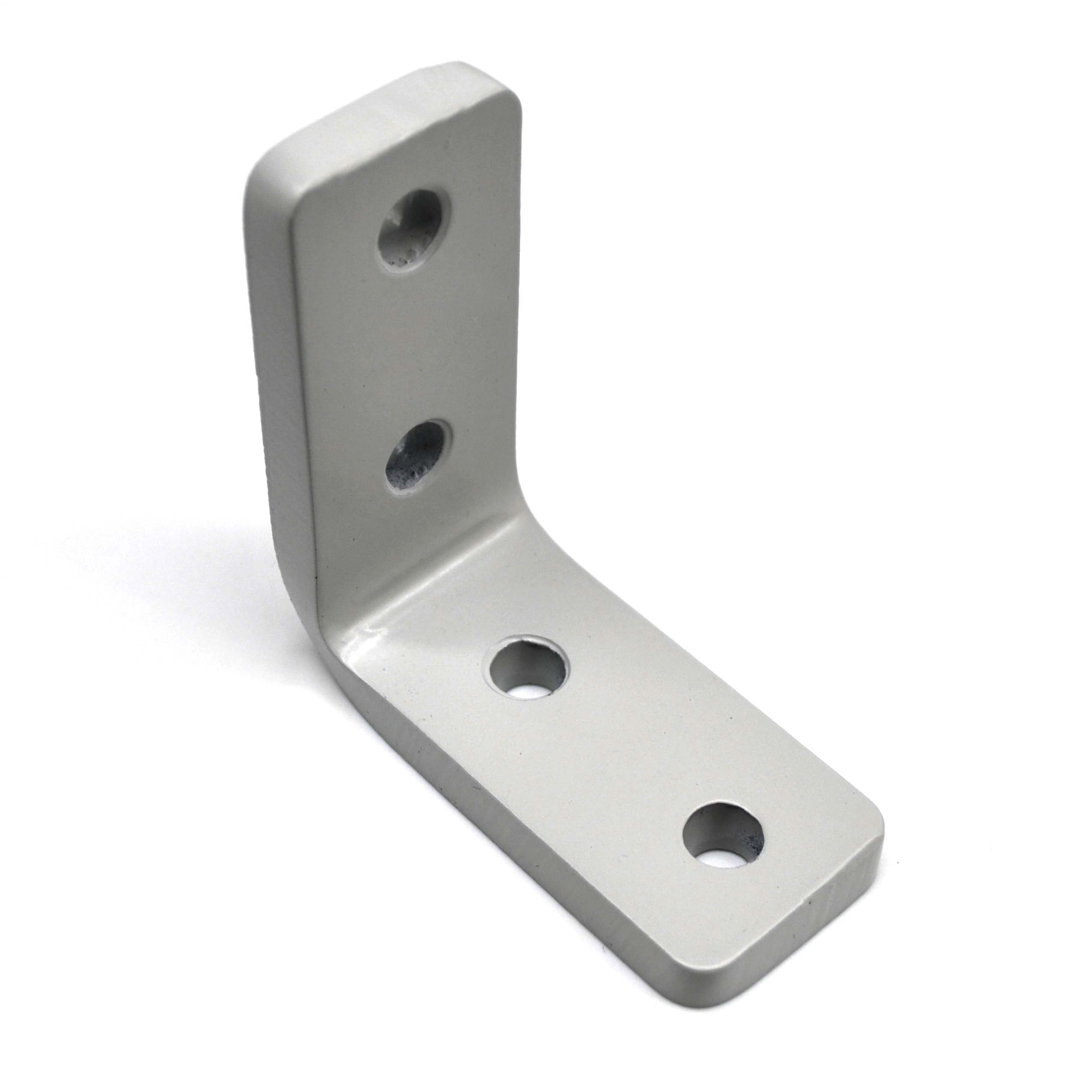

Стальной угловой соединитель 40х80 усиленный

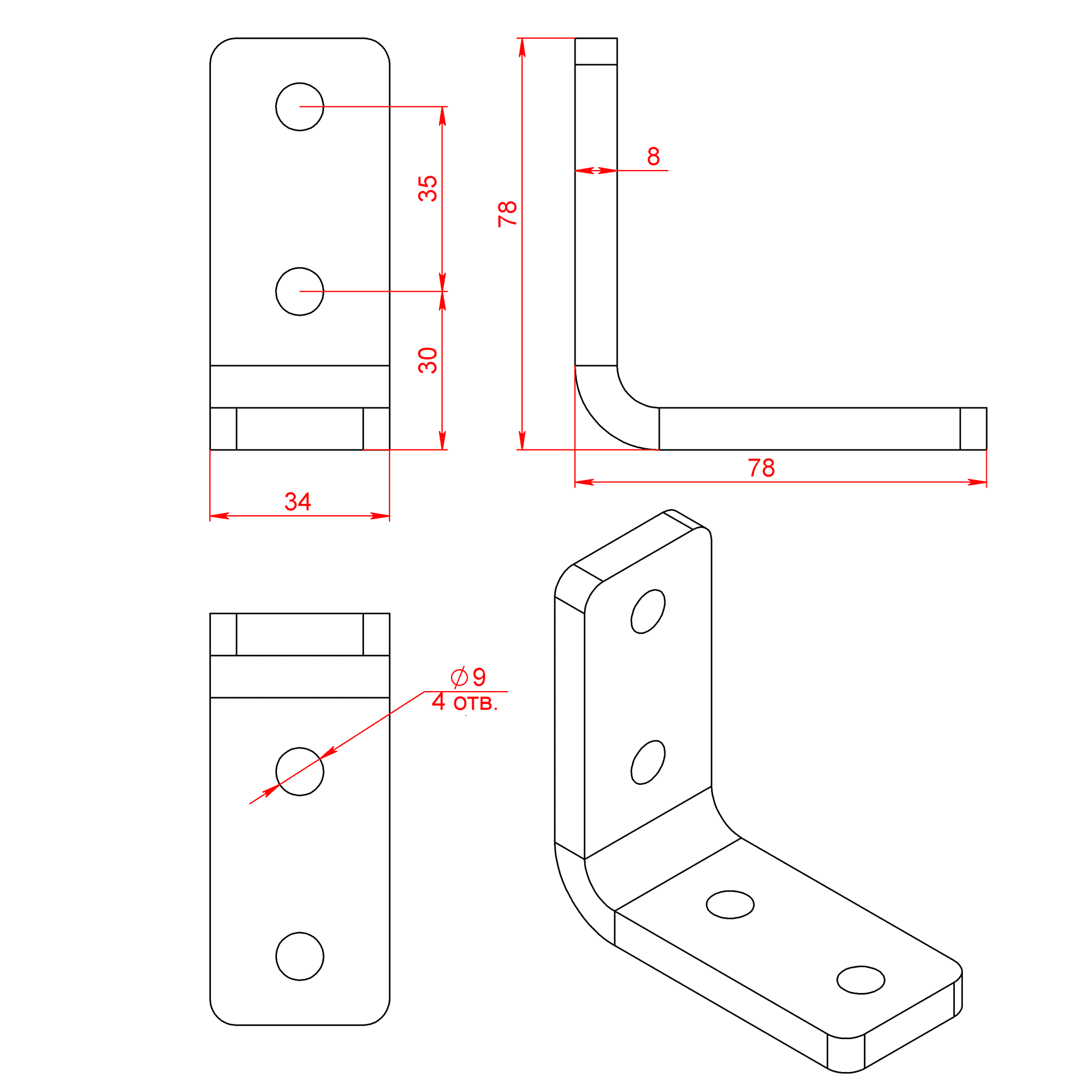

Чертеж стального уголка 40х80, сталь 8 мм

Стальной угловой соединитель 80х40 для конструкционных профиелй

Стальной уголок для алюминиевых профилей 40х80

205.00 руб.

Цена за 1 шт.

Количество

В корзину

Наличие 8211s | Стальной угловой соединитель 40х80 мм сталь 8 мм

ПОД
ЗАКАЗ

Калькулятор прогиба алюминиевого конструкционного профиля

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

Просмотреть ▼

Описание

Стальной угловой соединитель 40х80 мм усиленный
Совместим со всеми алюминиевыми профилями серии 40 с пазами 8 и 10 мм

Загрузить:

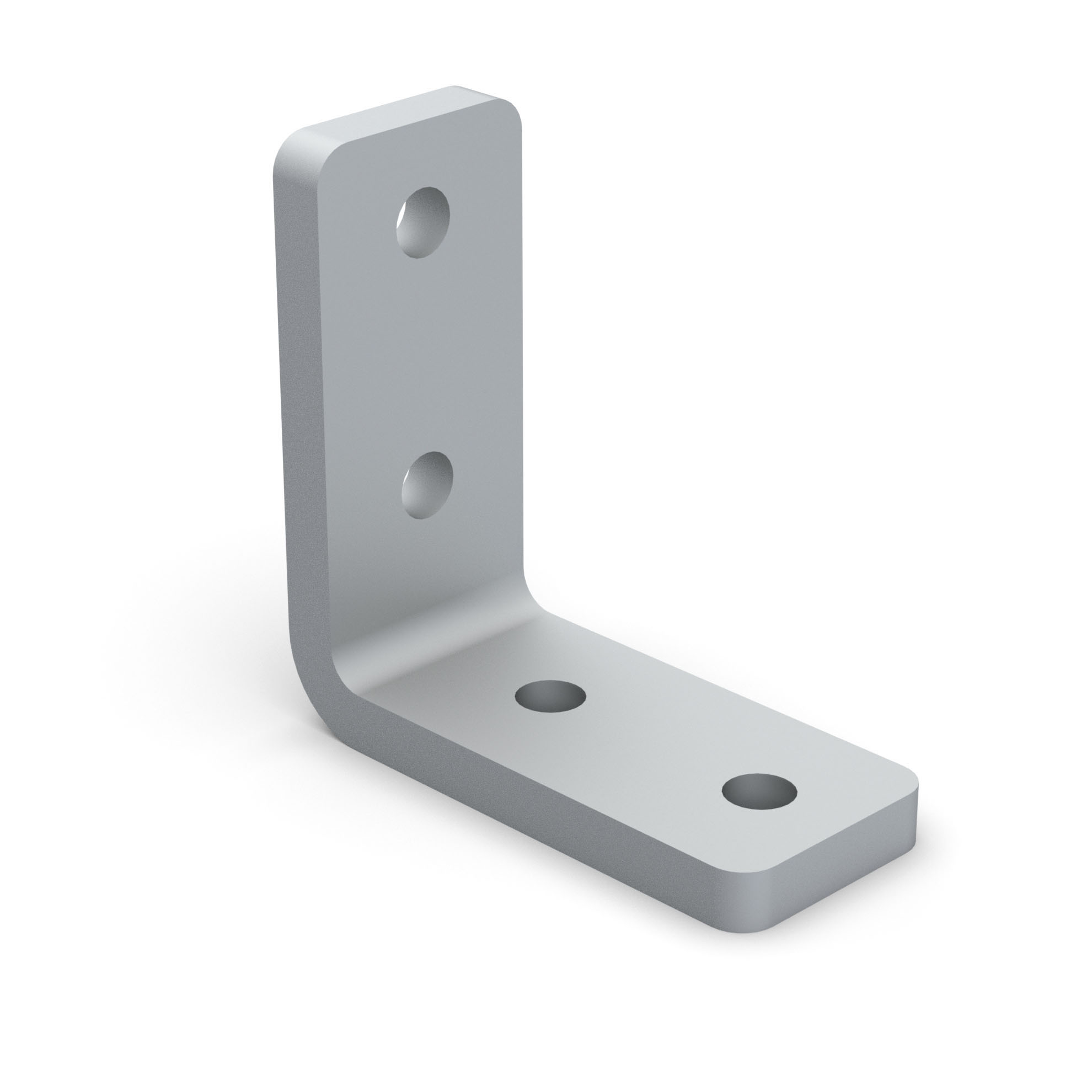

- 3D - Уголок арт. 8211S (40х80) (8211S.STEP)

- Чертеж - Уголок арт. 8211S (40х80) (8211S.PDF)

Не забудьте купить комплект крепежа к угловому соединителю 40х80 арт. 8211s:

К профилям серии 40 с пазом 8 мм
Вариант 1

1. Т-болт M8x25 паз 8 мм серия 40, арт. 5027 - 4 шт.

2. Гайка с фланцем М8 DIN6923 - 4 шт.

Вариант 2
1. Сухарь М8 паз 8 серия 40 арт. 5071 - 4 шт. | или Закладой сухарь М8 арт. 5260 - 4 шт.
2. Винт M8x20 ISO7380 - 4 шт.

3. Шайба DIN 125 M8 - 4 шт.

К профилям серии 40 с пазом 10 мм
Вариант 1

1. Т-болт M8x25 паз 10 мм, арт. 5031 - 4 шт.

2. Гайка с фланцем М8 DIN6923 - 4 шт.

Вариант 2
1. Сухарь М8 паз 10 арт. 5074 - 4 шт. | или Закладой сухарь М8 арт. 2A11.A41A.01 - 4 шт.
2. Винт M8x20 ISO7380 - 4 шт.

3. Шайба DIN 125 M8 - 4 шт.

Характеристики

Артикул:	8211s
Профили:	40х40, 40х80, 40х120, 40х160, 80х80, 80х120, 80х160
Ширина паза, мм:	8
Материал:	Сталь 8 мм + Порошковая покраска
Вес, кг:	0,290
Цвет:	Серый

8211s | Стальной угловой соединитель 40х80 мм сталь 8 мм
