OB-4040L-BP | Профиль 40х40 мм, облегченный. Паз 8 мм (Без покрытия)

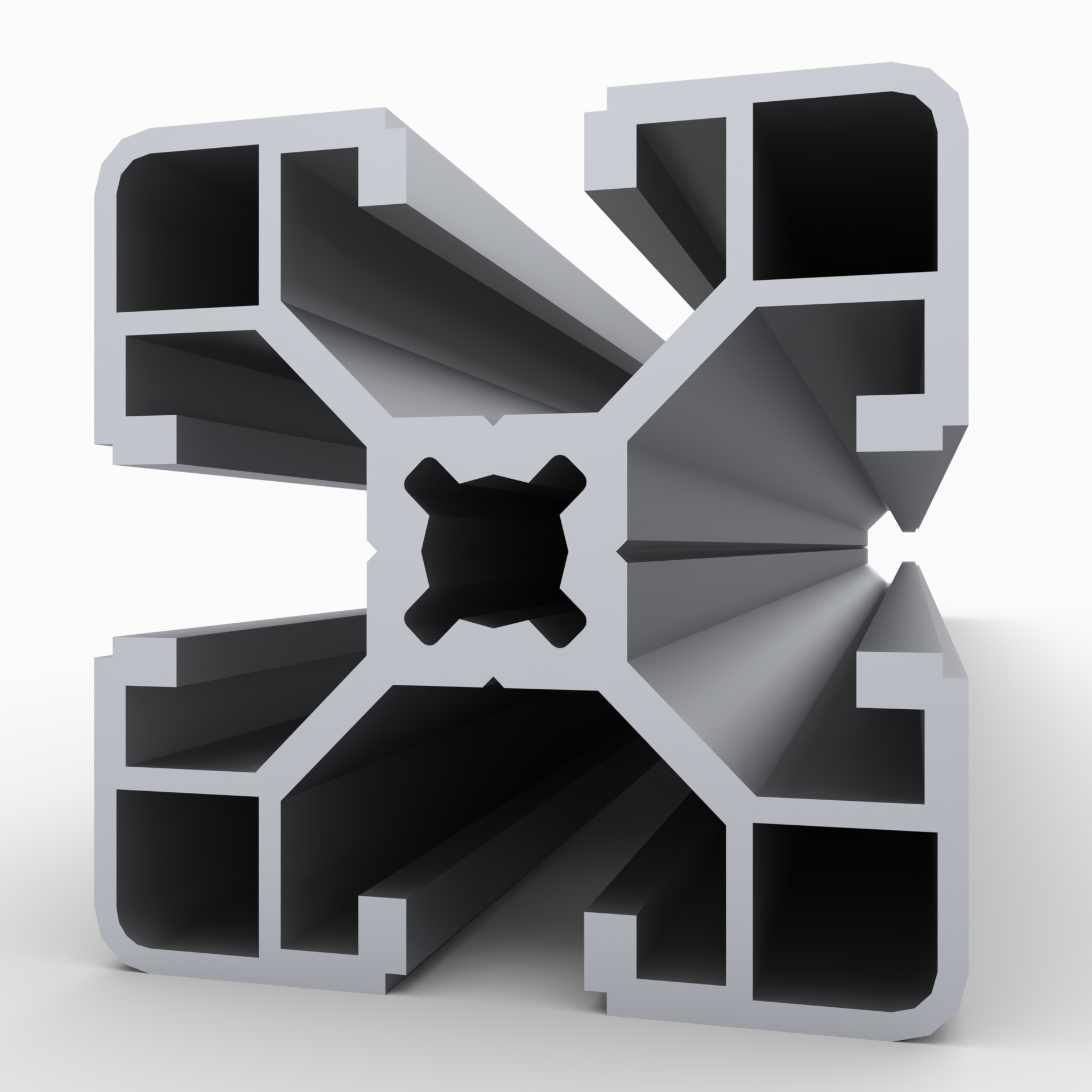

Не анодированный конструкционный профиль 40х40

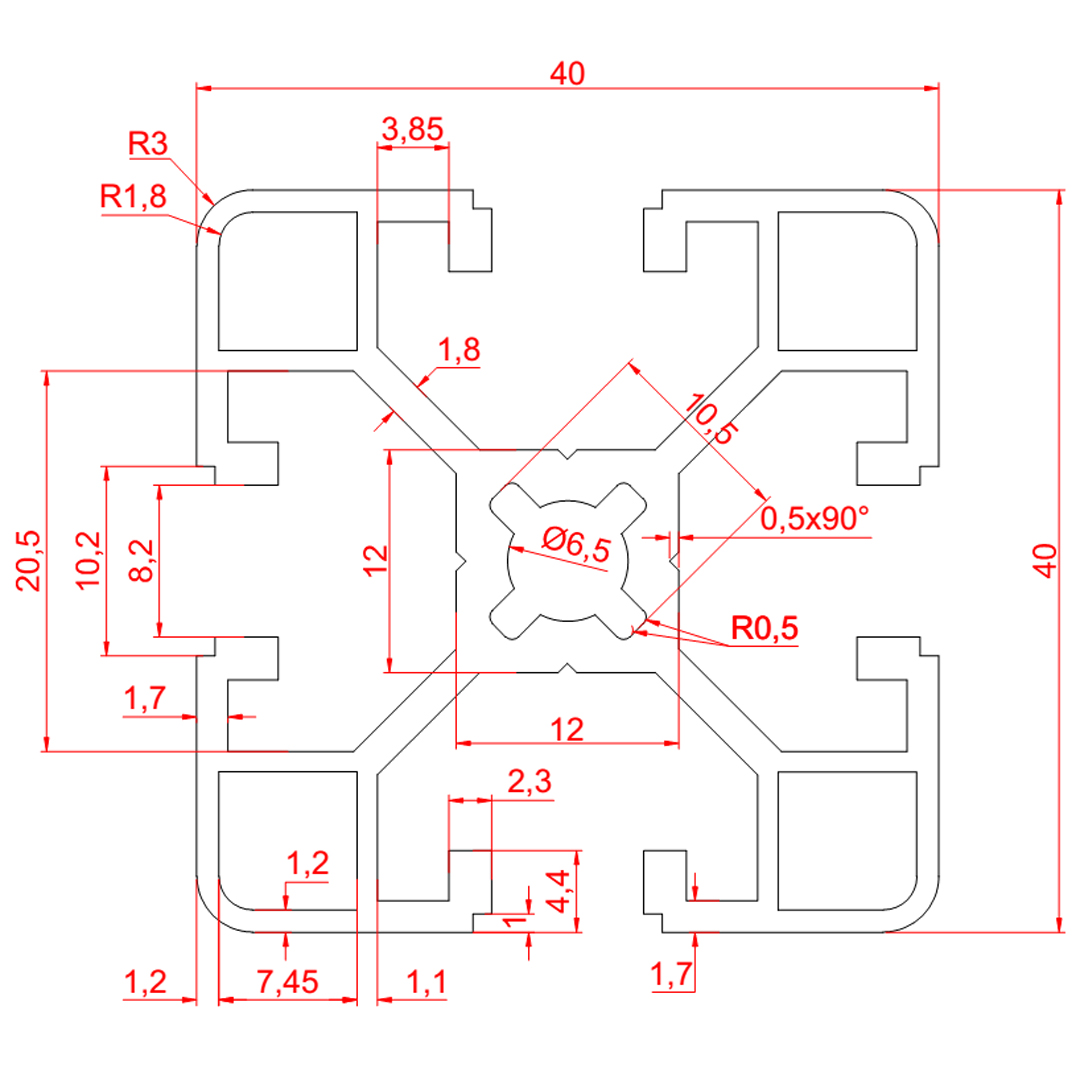

Чертеж не анодированного профиля 40х40

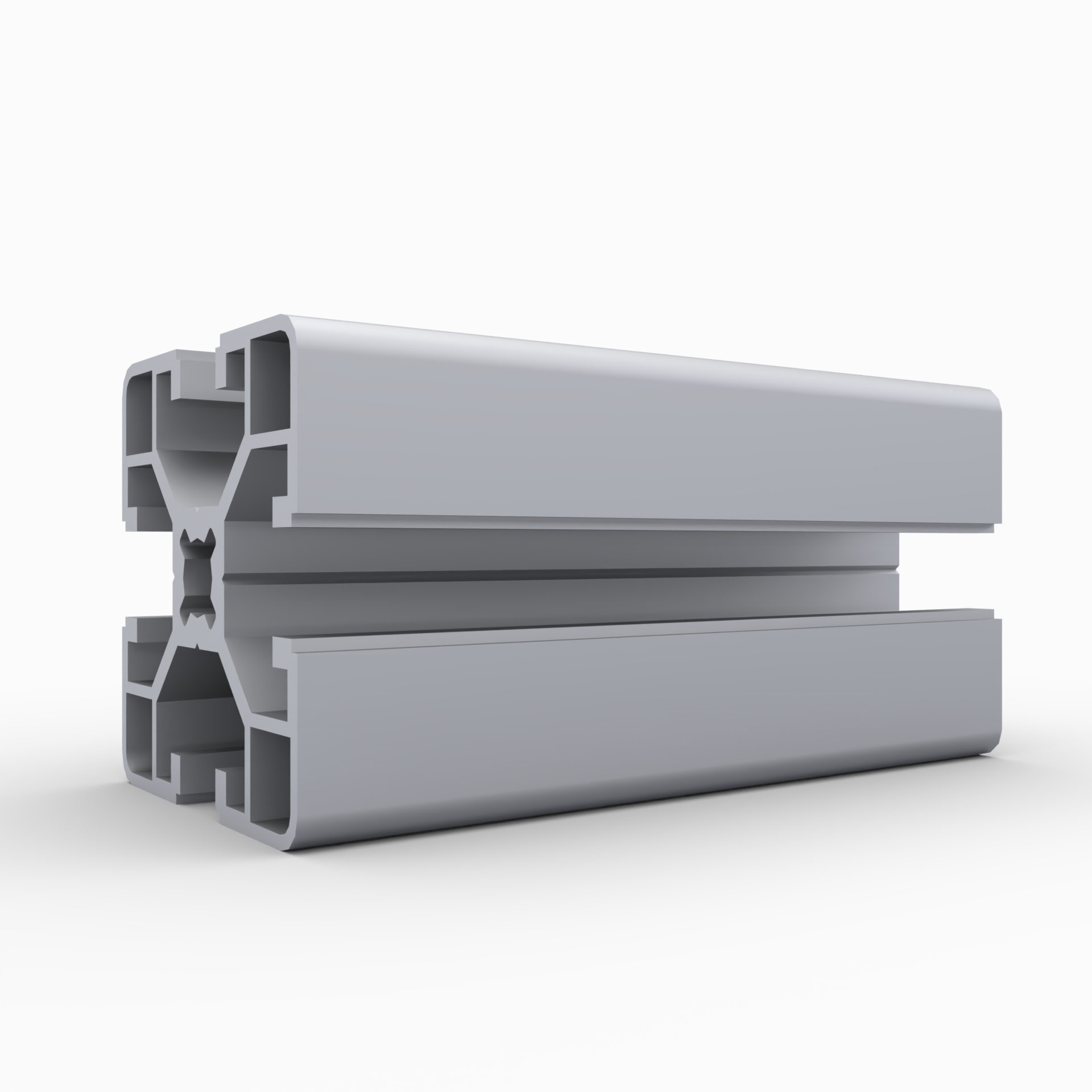

Профиль 40х40 без покрытия

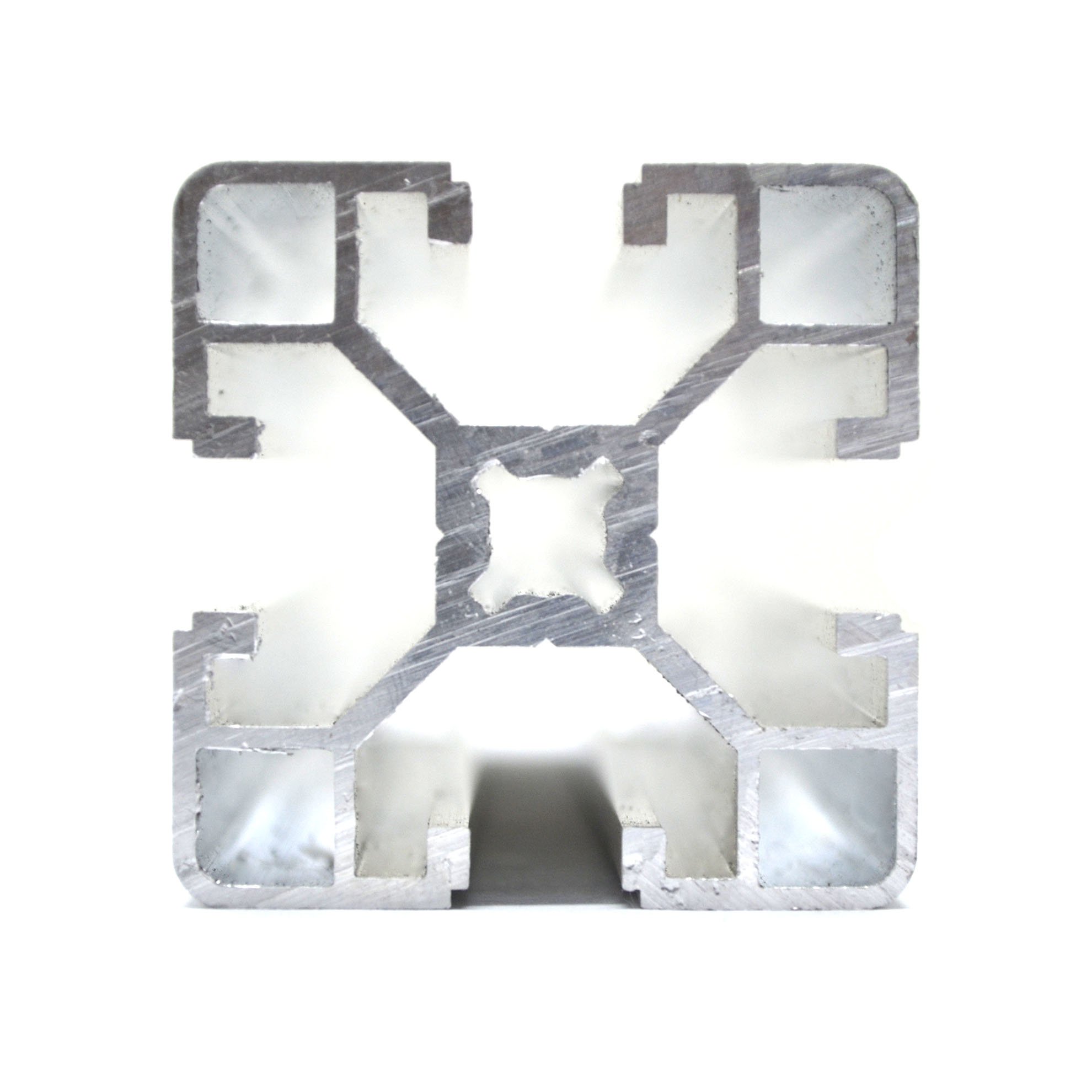

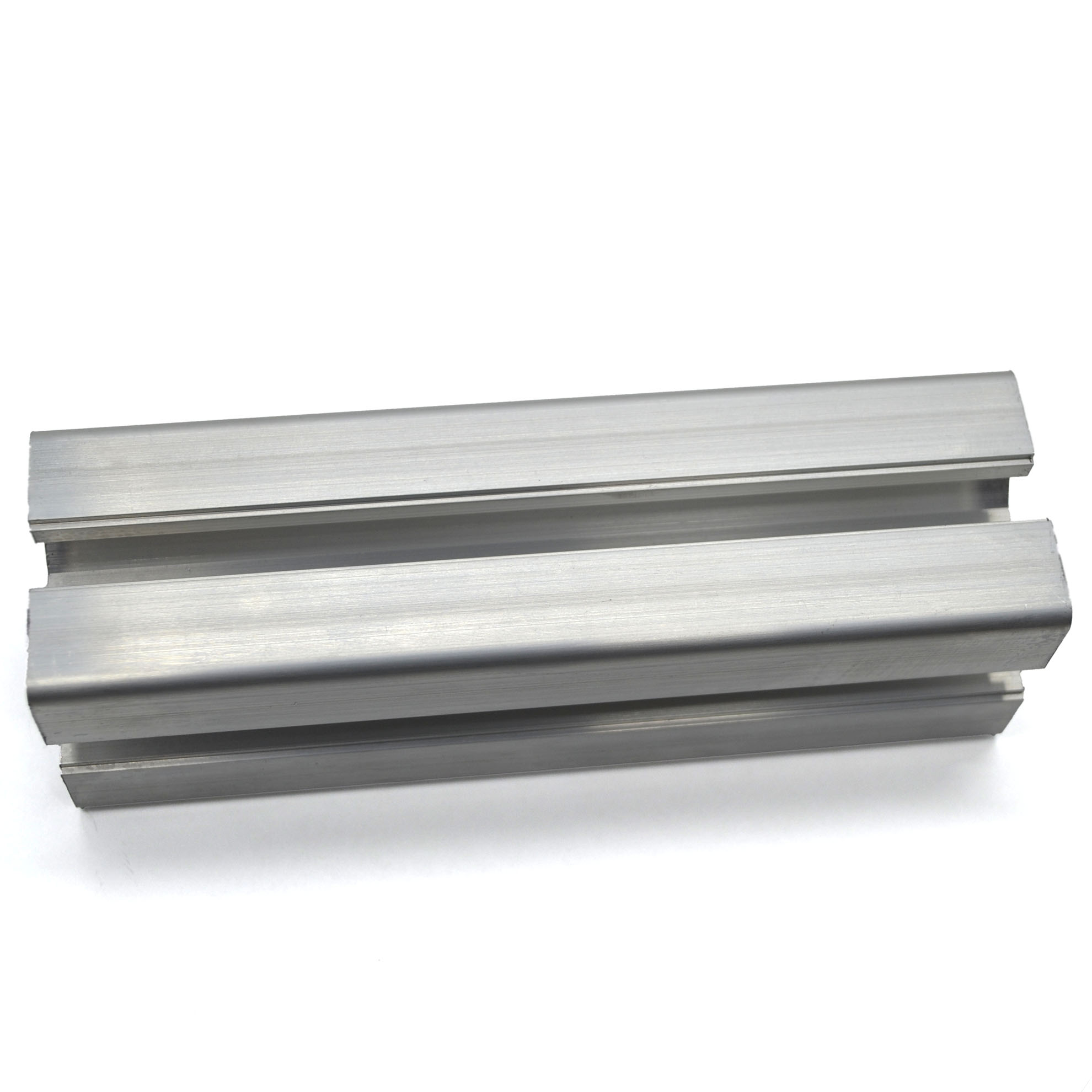

Алюминиевый профиль 40х40 без покрытия

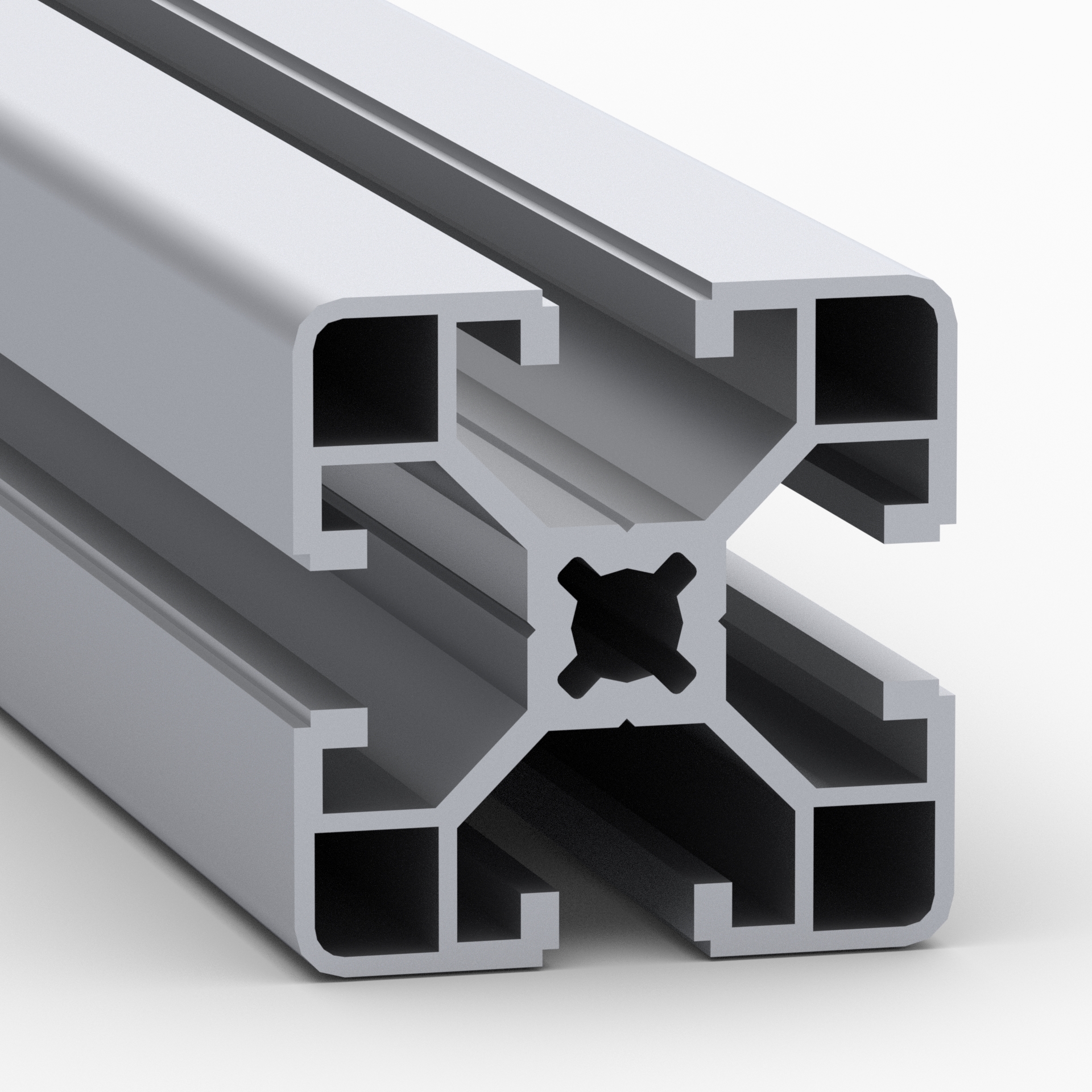

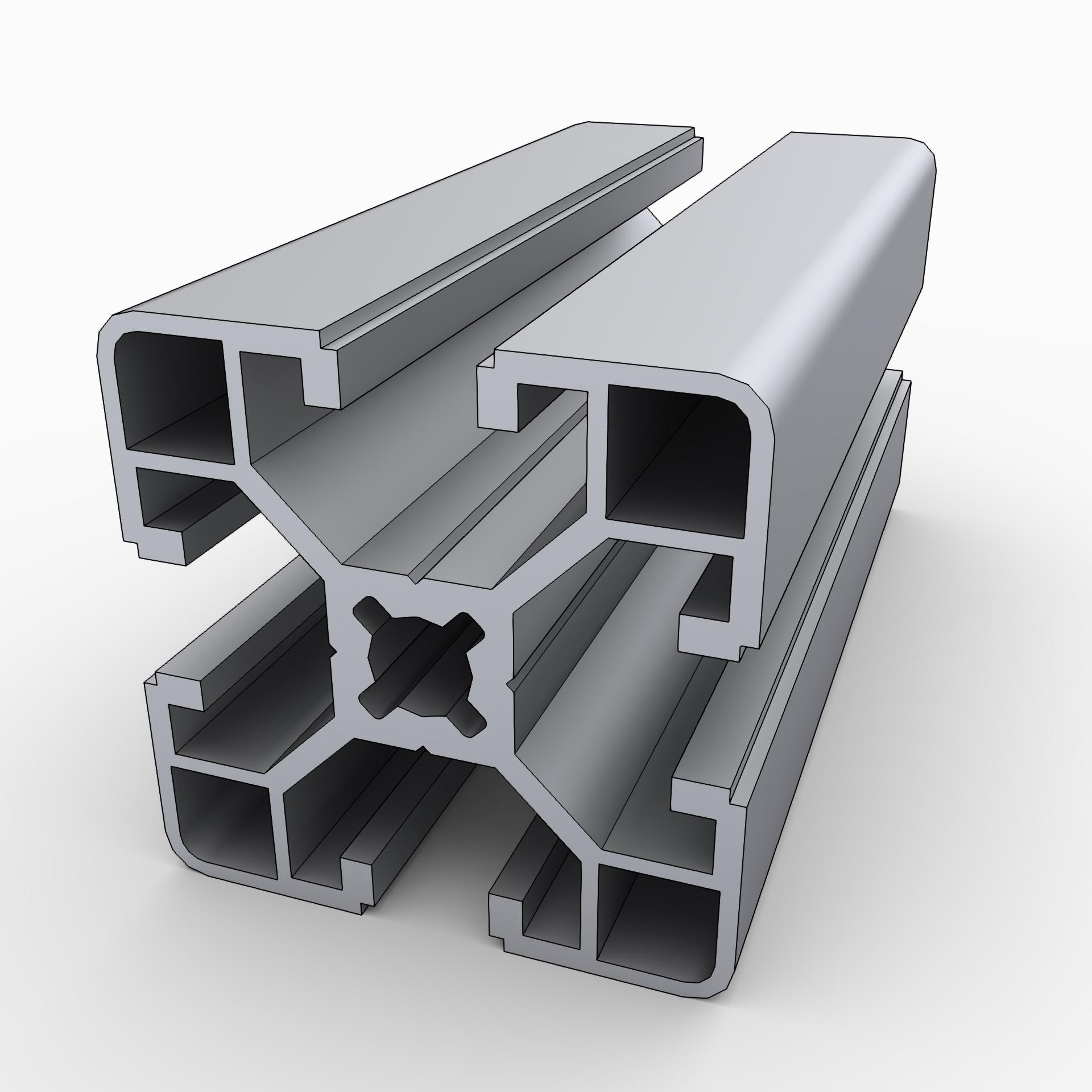

Конструкционный профиль 40х40 мм, облегченный, без покрытия

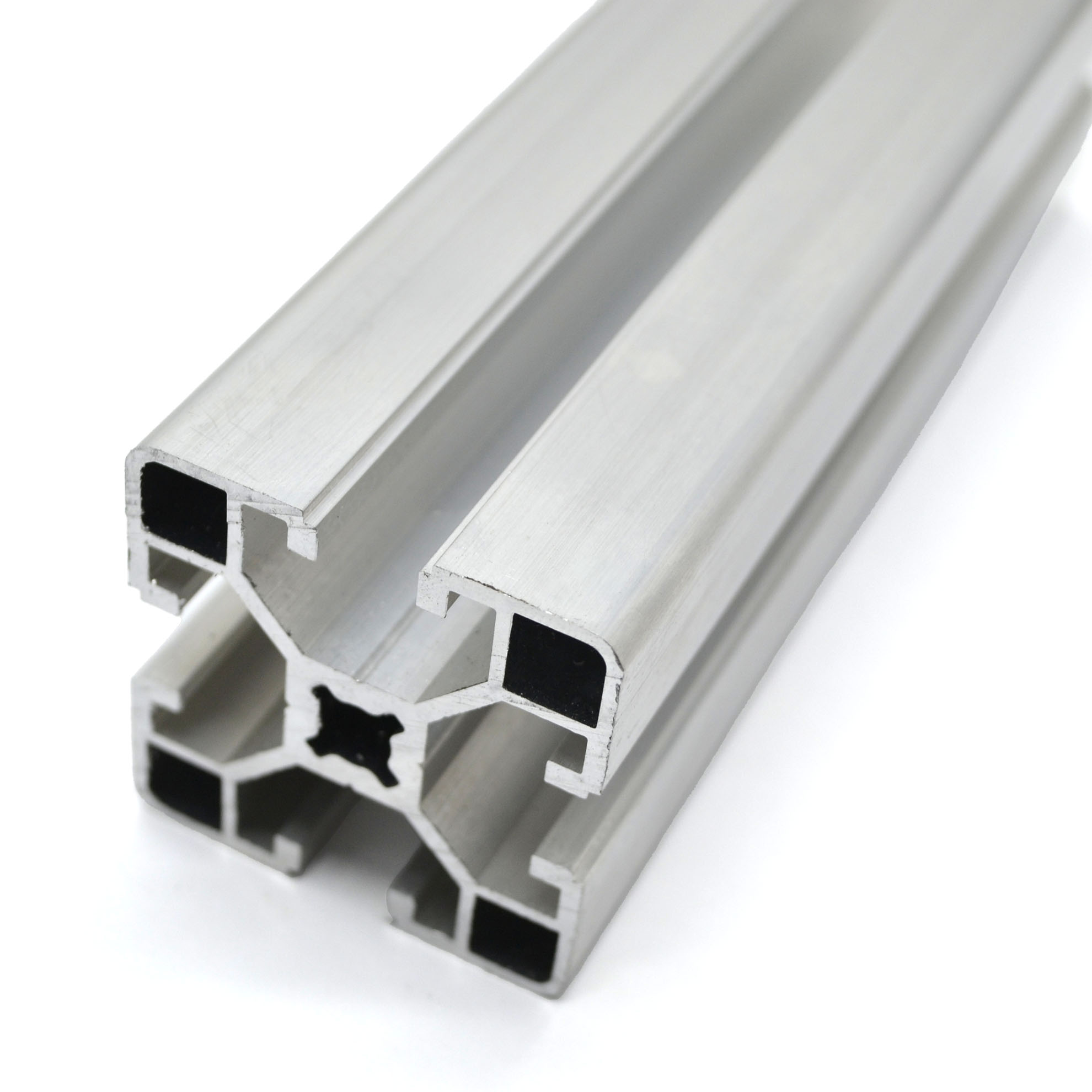

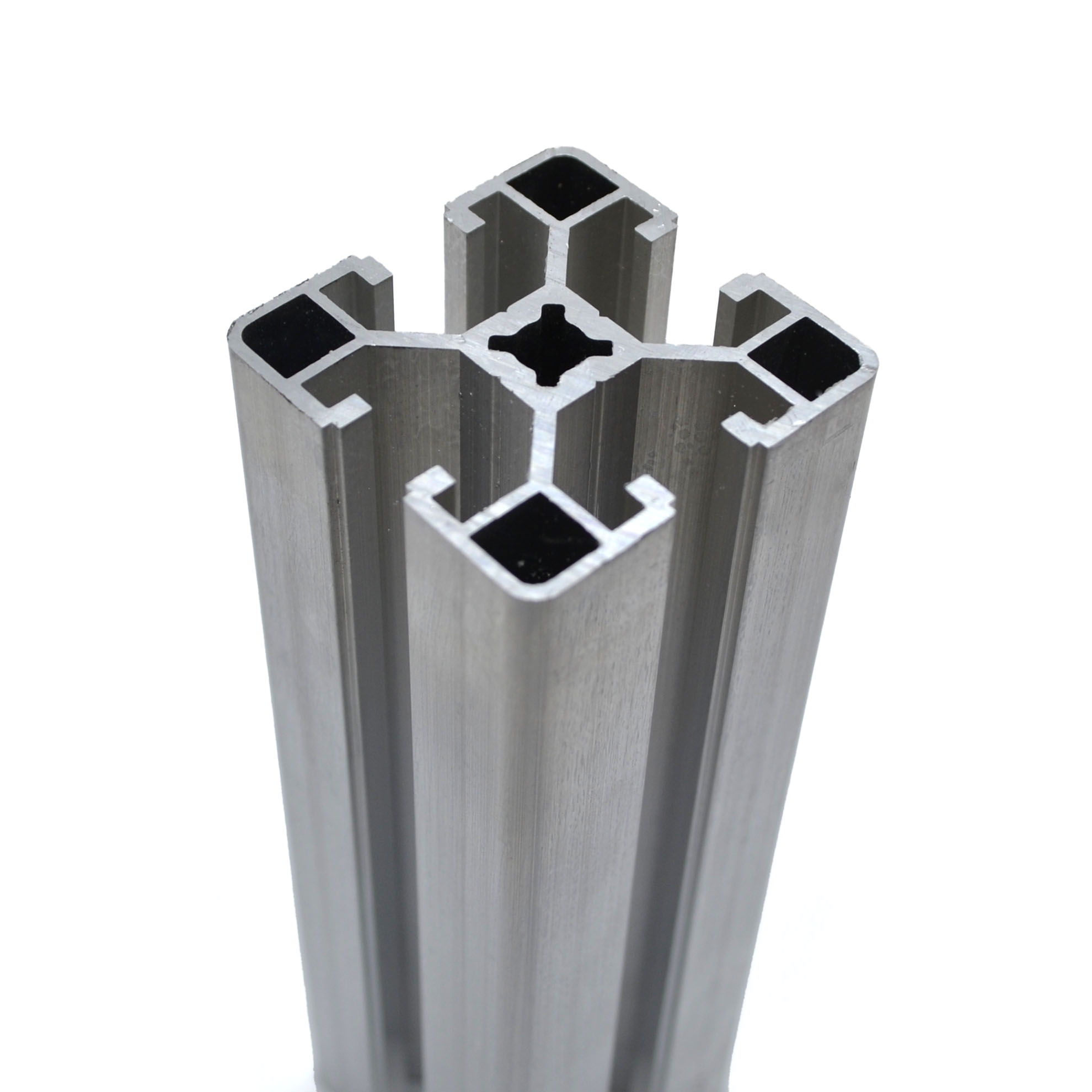

Алюминиевый конструкционный профиль 40х40 с пазом 8 мм без покрытия

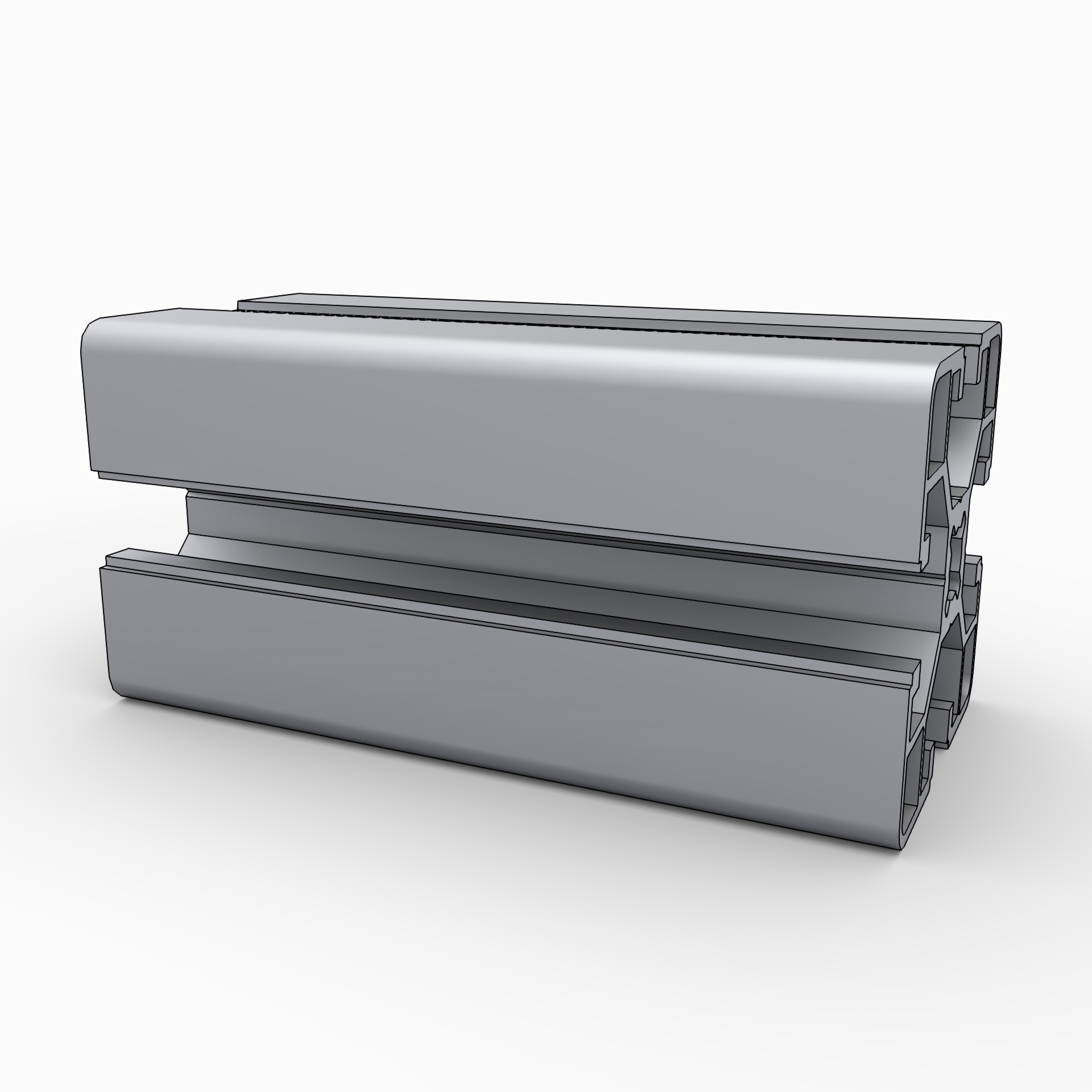

OB-4040L-BP | Профиль 40х40 мм, облегченный. Паз 8 мм (Без покрытия) изображение 6
OB-4040L-BP | Профиль 40х40 мм, облегченный. Паз 8 мм (Без покрытия) изображение 7
OB-4040L-BP | Профиль 40х40 мм, облегченный. Паз 8 мм (Без покрытия) изображение 8
OB-4040L-BP | Профиль 40х40 мм, облегченный. Паз 8 мм (Без покрытия) изображение 9
OB-4040L-BP | Профиль 40х40 мм, облегченный. Паз 8 мм (Без покрытия) изображение 10
OB-4040L-BP | Профиль 40х40 мм, облегченный. Паз 8 мм (Без покрытия) изображение 11
1 090.00 руб. от 1 м.
( -2 % )
1 068.20 РУБ.
от 5 м.
( -3 % )
1 057.30 РУБ.
от 10 м.
( -4 % )
1 046.40 РУБ.
от 25 м.
( -6 % )
1 024.60 РУБ.
от 45 м.
( -8 % )
1 002.80 РУБ.
от 90 м.
( -10 % )
981.00 РУБ.
от 180 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
5.04 м
добавить
3.04 м
добавить
2.5+2.5 м
добавить
1.5+1.5 м
добавить
Наличие OB-4040L-BP | Профиль 40х40 мм, облегченный. Паз 8 мм (Без покрытия)
НА СКЛАДЕ:
5600 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Файлы для скачивания | чертежи | 3D-Модели

1. OB-4040L-BP | Профиль 40х40 мм, облегченный. Паз 8 мм (Без покрытия) (2D Модель профиля).DXF
Скачать
2. OB-4040L-BP | Профиль 40х40 мм, облегченный. Паз 8 мм (Без покрытия) (3D Модель профиля).STEP
Скачать

Описание

Конструкционный алюминиевый профиль размером 40х40 мм, разработанный для создания легких, но прочных каркасов и несущих конструкций. Этот профиль является идеальным решением для широкого спектра задач, от промышленного оборудования до домашних мастерских.

Характеристики:

  • Размер: 40х40 мм — стандартный размер, обеспечивающий совместимость с большинством крепежных элементов и аксессуаров.
  • Облегченная конструкция: специальная внутренняя структура профиля позволяет значительно снизить его вес без существенной потери прочностных характеристик, что упрощает монтаж и транспортировку.
  • Паз 8 мм: универсальный Т-образный паз шириной 8 мм подходит для использования стандартных крепежных элементов, таких как Т-гайки и Т-болты, обеспечивая гибкость в сборке и возможность легкой модификации конструкций.
  • Материал: Высококачественный алюминиевый сплав, обеспечивающий отличную коррозионную стойкость, долговечность и эстетичный внешний вид.

Преимущества:

- Легкость и прочность: оптимальное сочетание низкого веса и высокой несущей способности.
- Модульность: легко интегрируется с другими элементами конструкционных систем, позволяя создавать сложные и масштабируемые проекты.
- Универсальность: подходит для различных применений, включая:
  • Сборочные линии и рабочие станции
  • Защитные ограждения и кожухи
  • Стенды и выставочное оборудование
  • Робототехнические проекты
  • Мебель и интерьерные решения
- Простота сборки: благодаря стандартным размерам и пазу, сборка конструкций не требует специализированных инструментов или навыков.
- Долговечность: устойчивость к внешним воздействиям гарантирует долгий срок службы.

Применение:

Этот алюминиевый профиль идеально подходит для инженеров, конструкторов, производителей оборудования, а также для любителей и энтузиастов, занимающихся созданием прототипов, автоматизацией или просто нуждающихся в надежном и легком материале для своих проектов.
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-4040L-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм, серия 40
Длина профиля(макс), мм:
 5040 и 3040
Дробеструйная обработка:
 Нет
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842993120
Аналог Item:
 7.0.000.09
Аналог MayTec:
 4E LP (1.11.040040.43LP.60 / 1.11.040040.43LP.61), 4E SP (1.11.040040.43SP.60 / 1.11.040040.43SP.61)
Аналог Kanya:
 C03–1 / C02–1 / С01–1
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 1,3
Площадь сечения, см2:
 4,20
Момент инерции, Ix(см4):
 6,53
Момент инерции, Iy(см4):
 6,53
Момент сопротивления, WX (см3):
 3,265
Момент сопротивления, WY (см3):
 3,265
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025
