135.00 руб. от 1 шт.
( -3 % )
130.95 РУБ.
от 10 шт.
( -4 % )
129.60 РУБ.
от 25 шт.
( -5 % )
128.25 РУБ.
от 50 шт.
( -8 % )
124.20 РУБ.
от 100 шт.
( -12 % )
118.80 РУБ.
от 500 шт.
RSI
Количество
Наличие 8202-2s | Стальной угловой соединитель 40х40 мм усиленный
НА СКЛАДЕ
≈ 30 шт.
Наличие 8202-2s | Стальной угловой соединитель 40х40 мм усиленный
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Описание

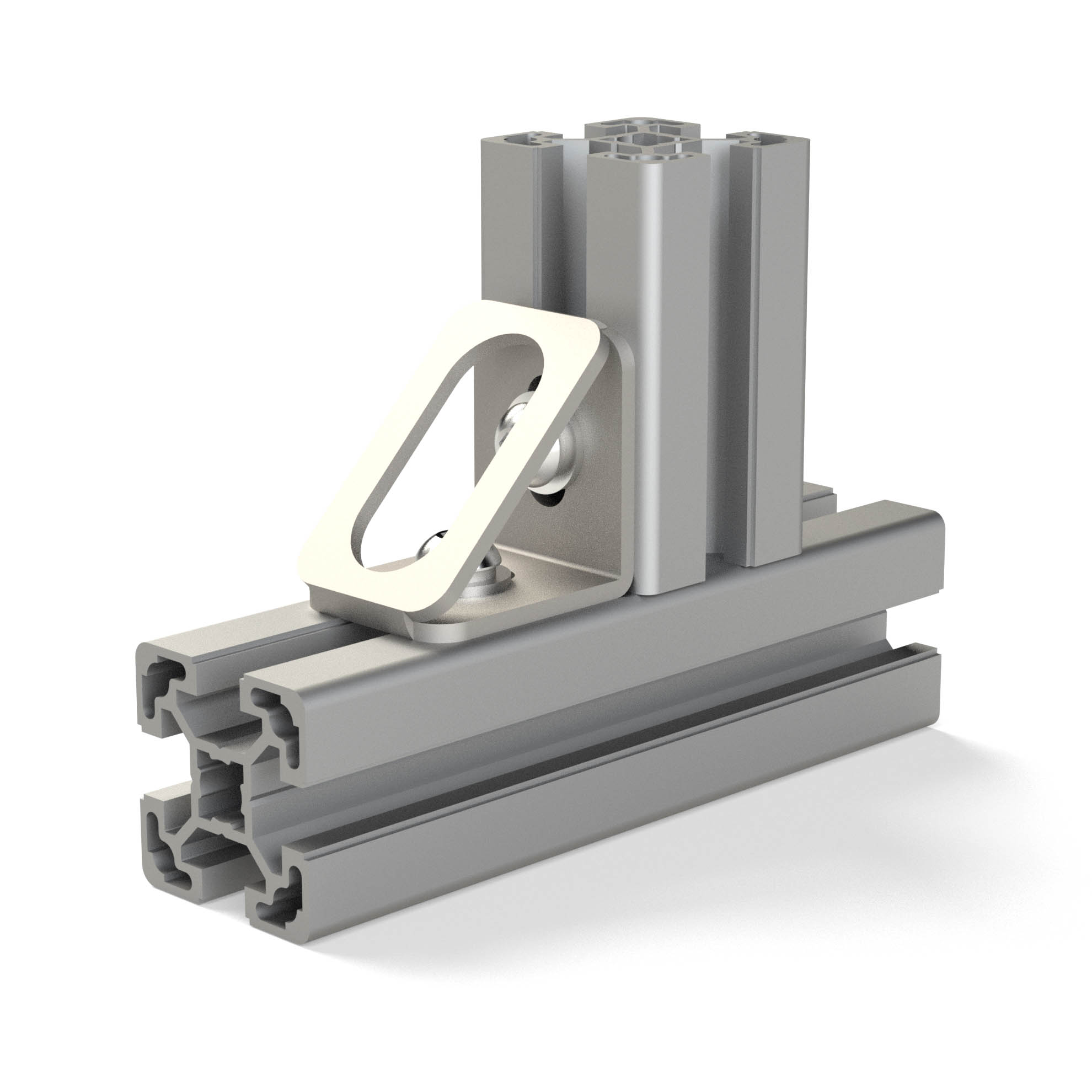

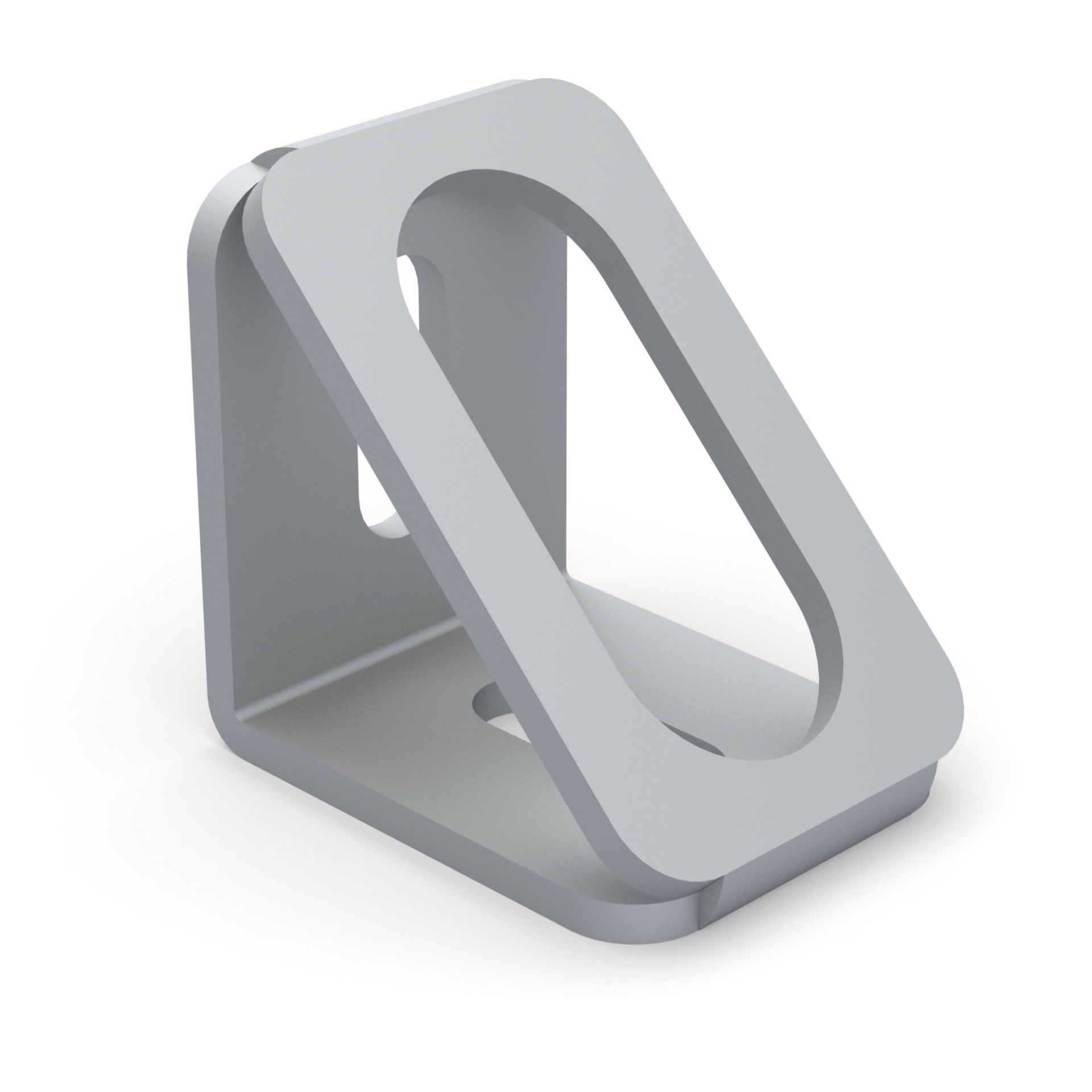

Стальной угловой соединитель 40х40 мм усиленный, сварной


Загрузить:
- 3D - Уголок арт.8202-2S (40х40) усиленный (8202-2s.step)

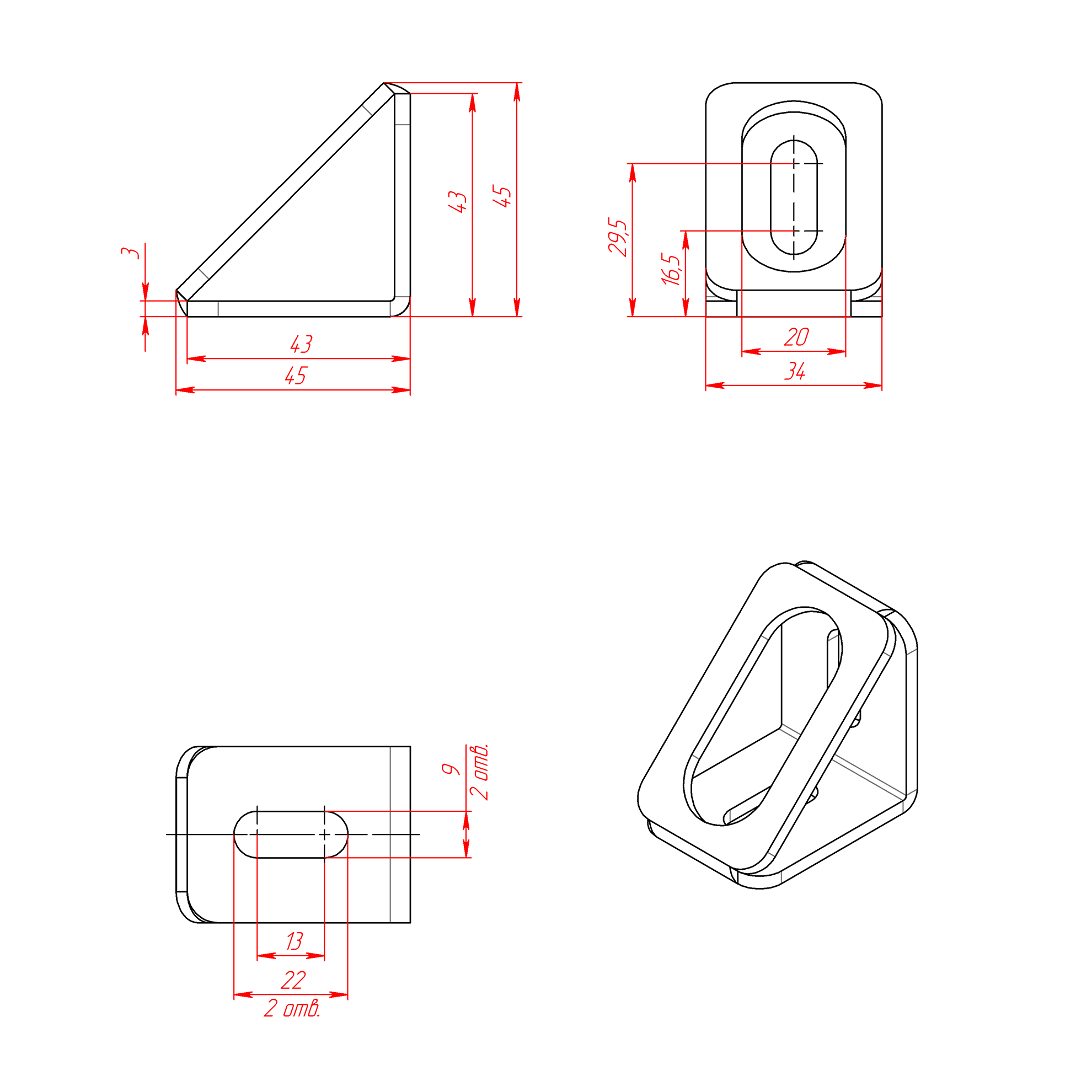

- Чертеж -  Уголок арт.8202-2S (40х40) усиленный (8202-2S.PDF)

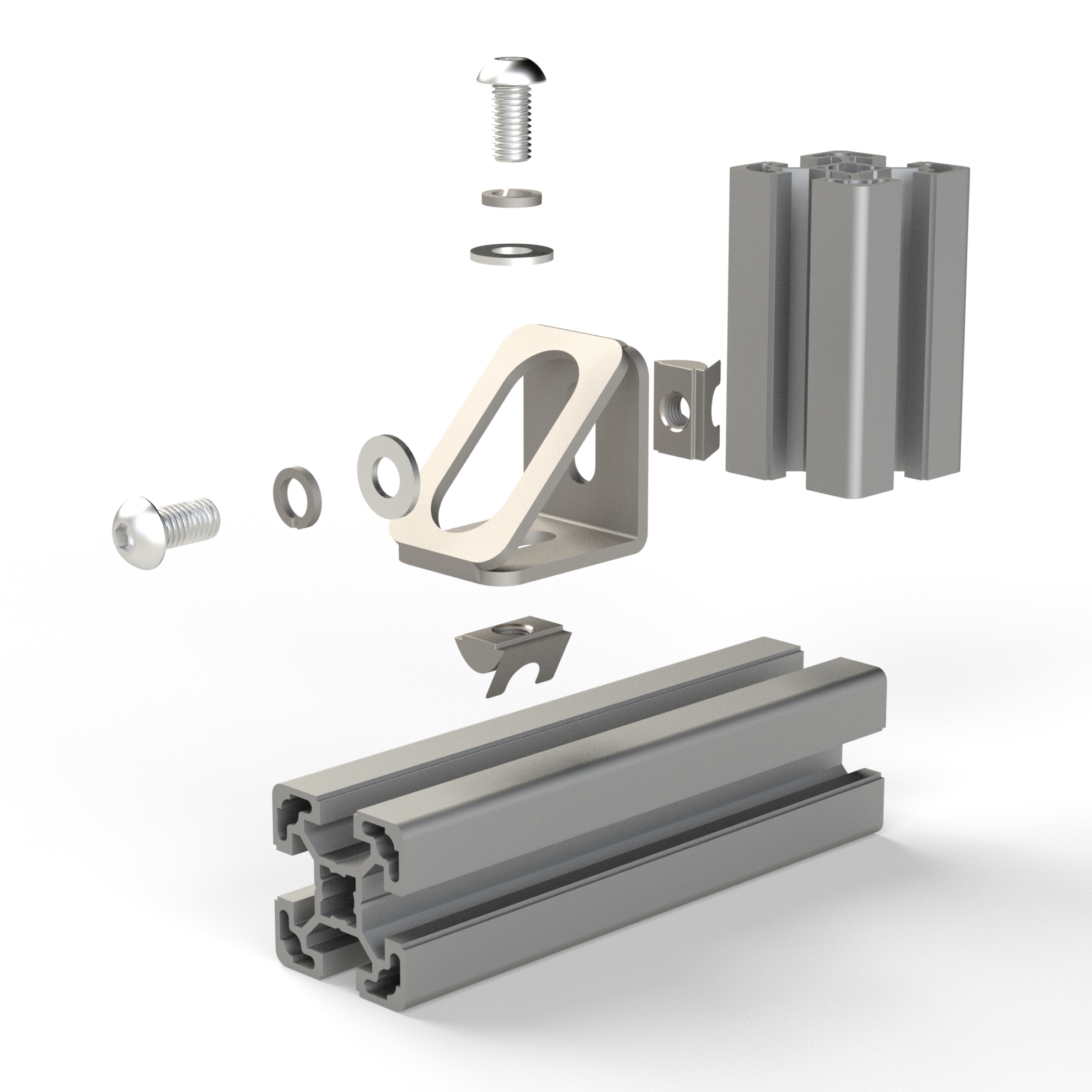

Не забудьте купить комплект крепежа к стальному угловому соединителю арт. 8202-2s:

При использовании профиля с пазом 8 мм:

Болт Т-образный М8х16 паз 8 серия 40 арт. 5025 - 2 шт. + Гайка с фланцем М8 DIN6923 - 2 шт.
      - или Винт М6х16 (ISO7380 или DIN912) - 2 шт. + Т-Гайка М6 паз 8 серия 40 арт. 5011 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый c пружинкой, паз 8, серия 40, М8 арт. 5260 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый, паз 8, М8, серия 40 арт. 5071 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый алюминиевый, паз 8, М8, серия 40 арт. 5071AL - 2 шт.

При использовании профиля с пазом 10 мм:

Болт Т-образный М8х16 паз 10 арт. 5029 - 2 шт. + Гайка с фланцем М8 DIN6923 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Т-Гайка М8 паз 10 арт. 5018 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый c фиксатором, паз 10, М8 арт. 2A11.A41A.01 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый, паз 10, М8, арт. 5074 - 2 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 2 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт. 5074AL - 2 шт.

Характеристики

Артикул:
8202-2s
Профили:
40х40, 40х80, 40х120, 40х160, 80х80, 80х120, 80х160
Ширина паза, мм:
8
Материал:
Сталь + Порошковая покраска
Вес, кг:
0.080
Цвет:
Серый
