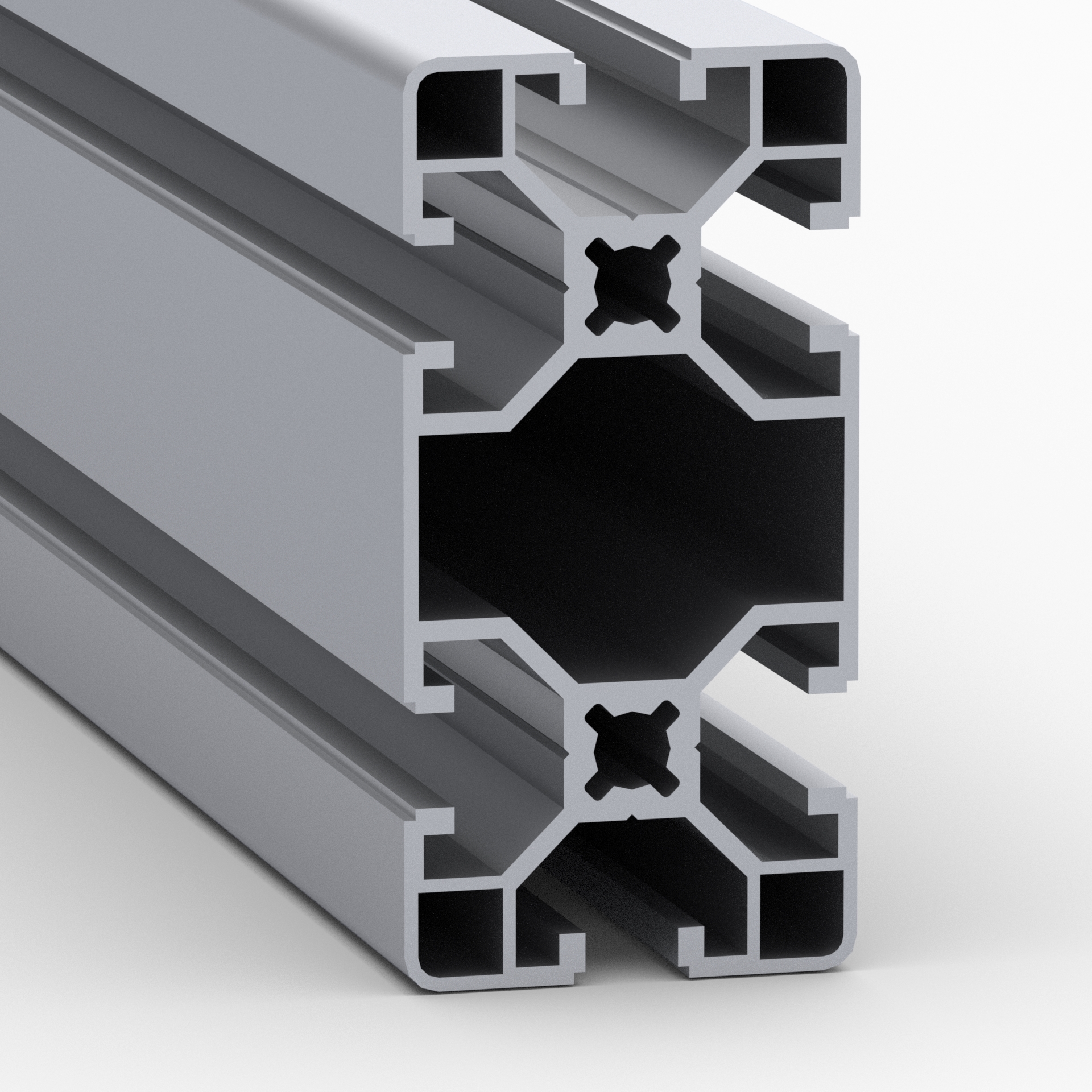

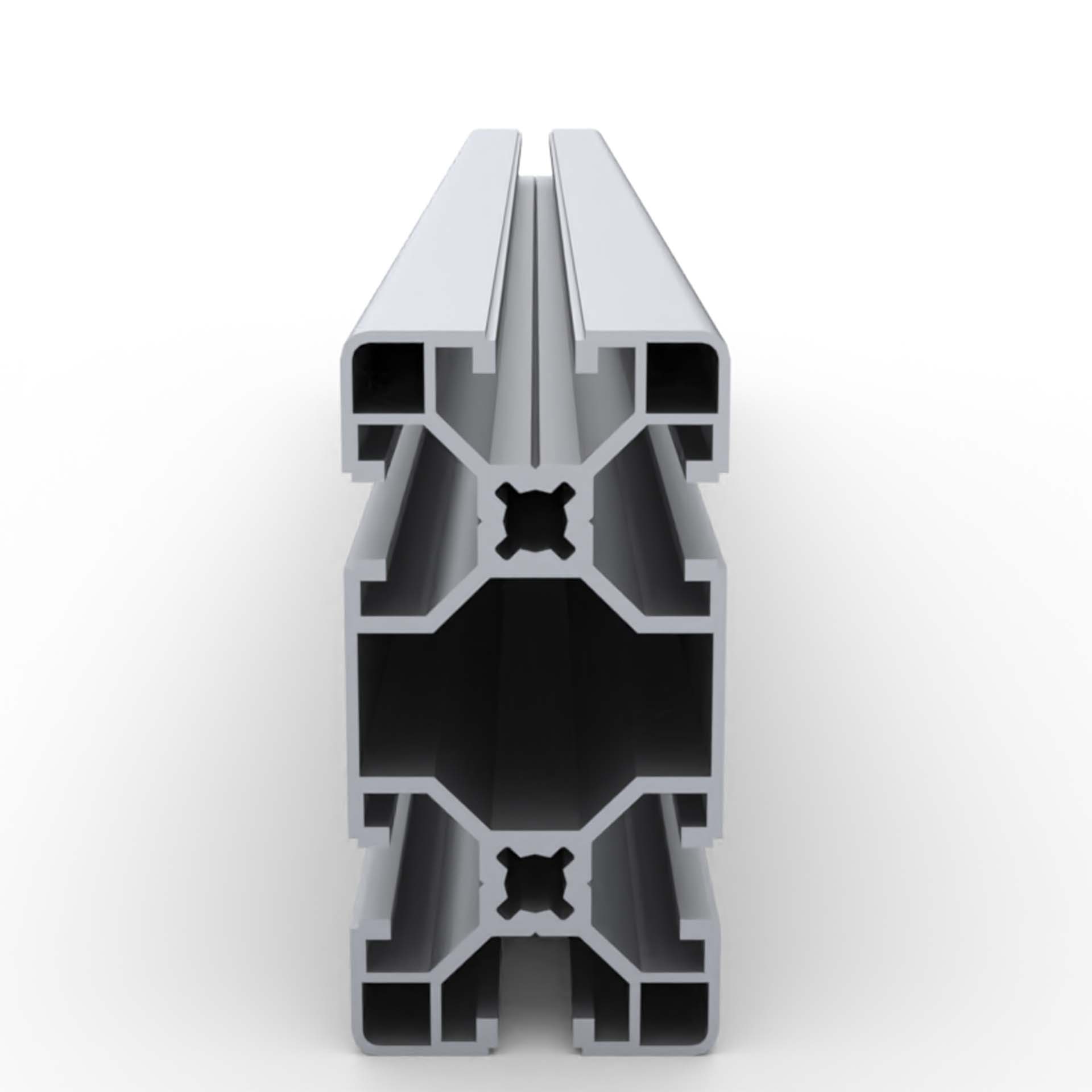

OB-4080L | Профиль 40х80 мм, облегченный. Паз 8 мм (Анодированный)

Станочный профиль 40х80

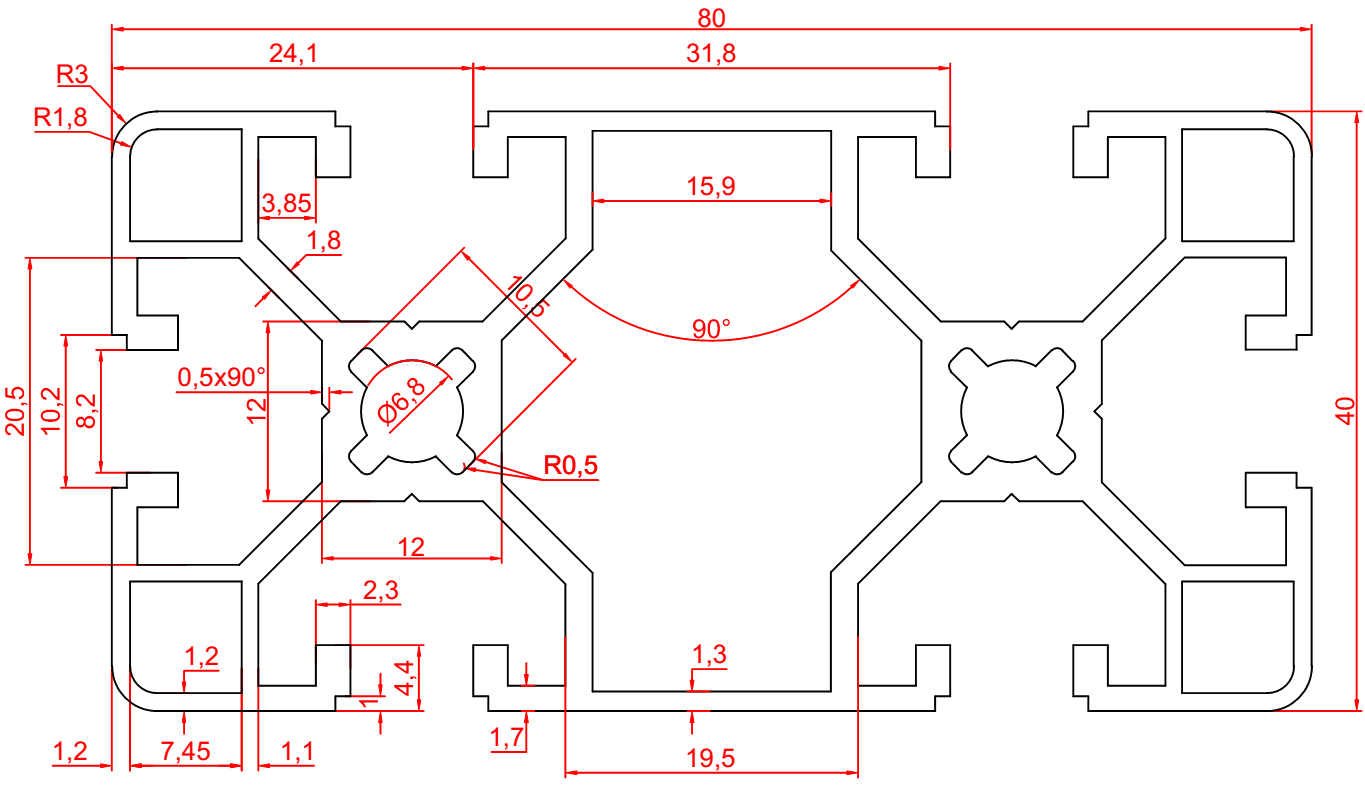

Чертеж конструкционный профиль 40х80
алюминиевый профиль 40х80
станочный алюминиевый профиль 40х80
Профиль 40х80 анодированный
Алюминиевый профиль 40х80 анодированный
Фото анодированного профиля 40х80
Профиль алюминиевый 40х80
Конструкционный профиль 40х80 RSI
Станочный профиль 40х80 RSI
Алюминиевый конструкционный профиль 80х40 RSI
Конструкционный профиль RSI 40х80
2 670.00 руб. от 1 м.
( -2 % )
2 616.60 РУБ.
от 5 м.
( -3 % )
2 589.90 РУБ.
от 15 м.
( -5 % )
2 536.50 РУБ.
от 25 м.
( -8 % )
2 456.40 РУБ.
от 60 м.
( -10 % )
2 403.00 РУБ.
от 120 м.
( -12 % )
2 349.60 РУБ.
от 250 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-4080L | Профиль 40х80 мм, облегченный. Паз 8 мм (Анодированный)
НА СКЛАДЕ
≈ 80 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-4080L ): 66 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Максимальная длина заготовки: 5040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания:

1. 40Х80L_DXF.RAR — 2D Модель профиля
2. 40Х80L_STEP.RAR — 3D Модель профиля

Описание

Алюминиевые профили 40х80 наиболее распространены и широко применяются. Наилучшим образом сочетает в себе прочность и жёсткость с малым удельным весом. Уникальная конфигурация конструкционного профиля данной серии позволяет в полной мере использовать принцип модульности и универсальности.
Благодаря оптимизированной конструкции эти легкие, но в то же время прочные профили с Т-пазом 8 мм очень экономичны и идеальны при сборке верстаков, защитных загородок и рам.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-4080L
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Есть
Профили:
 с пазом 8 мм, серия 40, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842993130
Аналог Item:
 7.0.000.26
Аналог MayTec:
 6E LP (1.11.040080.64LP.60 / 1.11.040080.64LP.60)
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 2,1
Площадь сечения, см2:
 7,53
Момент инерции, Ix(см4):
 12,32
Момент инерции, Iy(см4):
 46,76
Момент сопротивления, WX (см3):
 6,16
Момент сопротивления, WY (см3):
 11,69
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
