2033 | Внутренний угловой соединитель Паз 10 (Прямой)

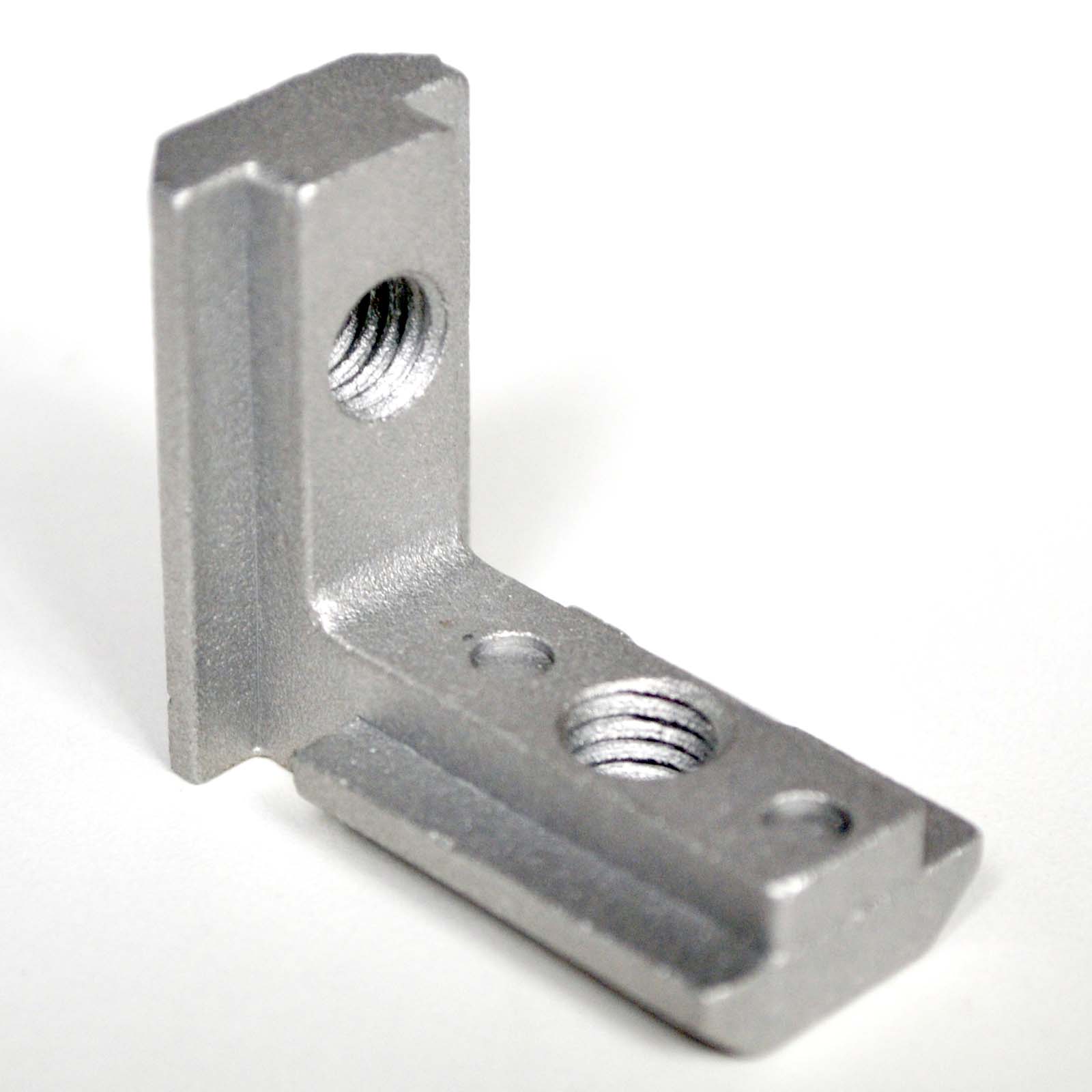

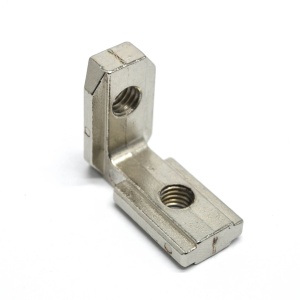

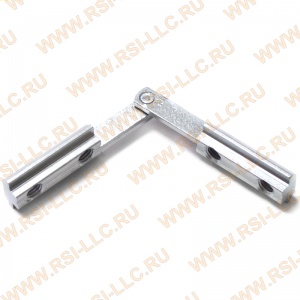

2033 | Внутренний угловой соединитель Паз 10 (Прямой) изображение 0

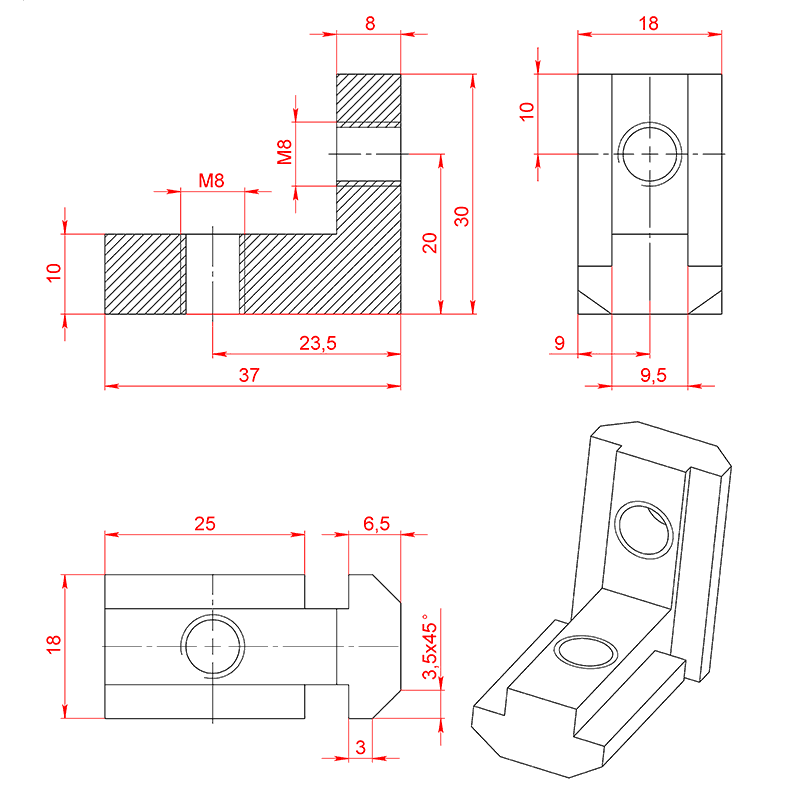

Чертёж углового соединителя 2033, паз 10 мм, для серии 45, для серии 50

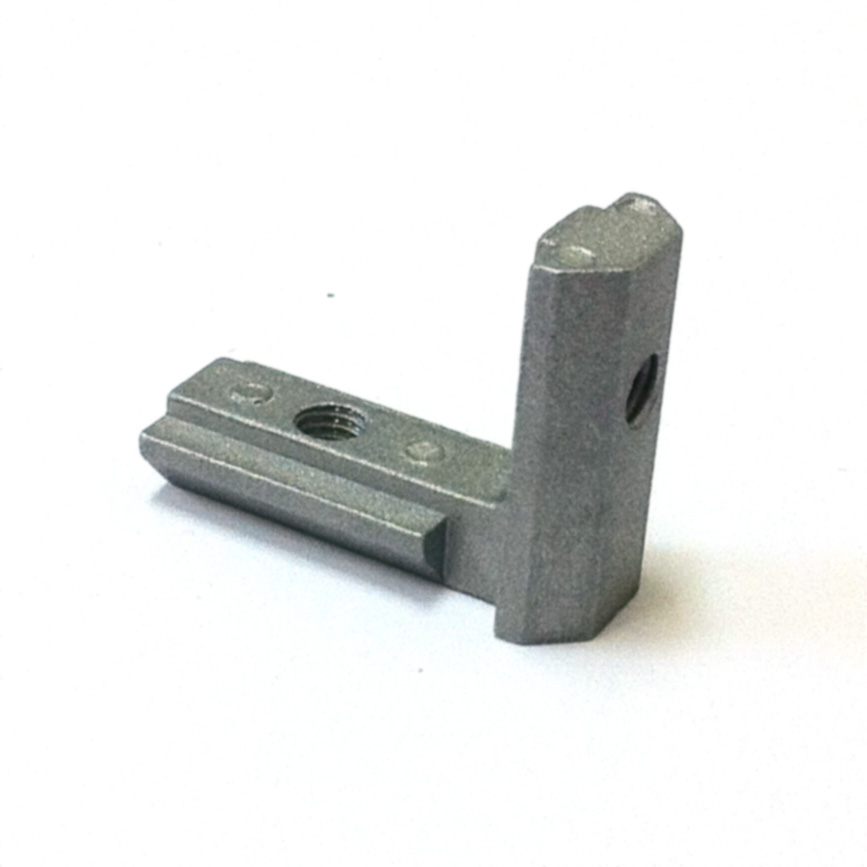

Арт. 2033 (аналог 3842535572), паз 10

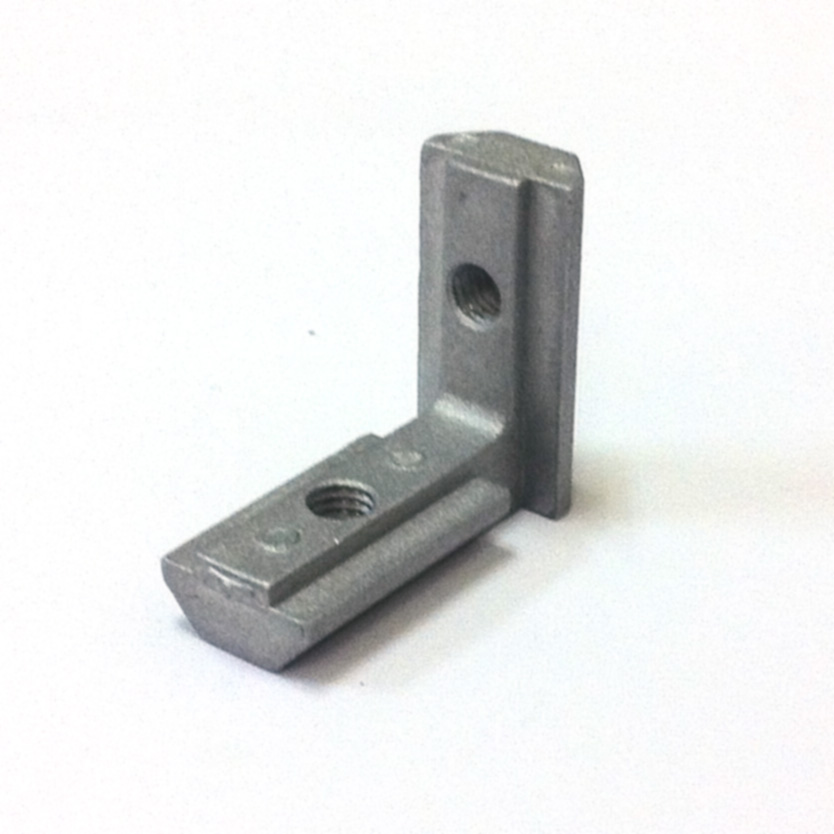

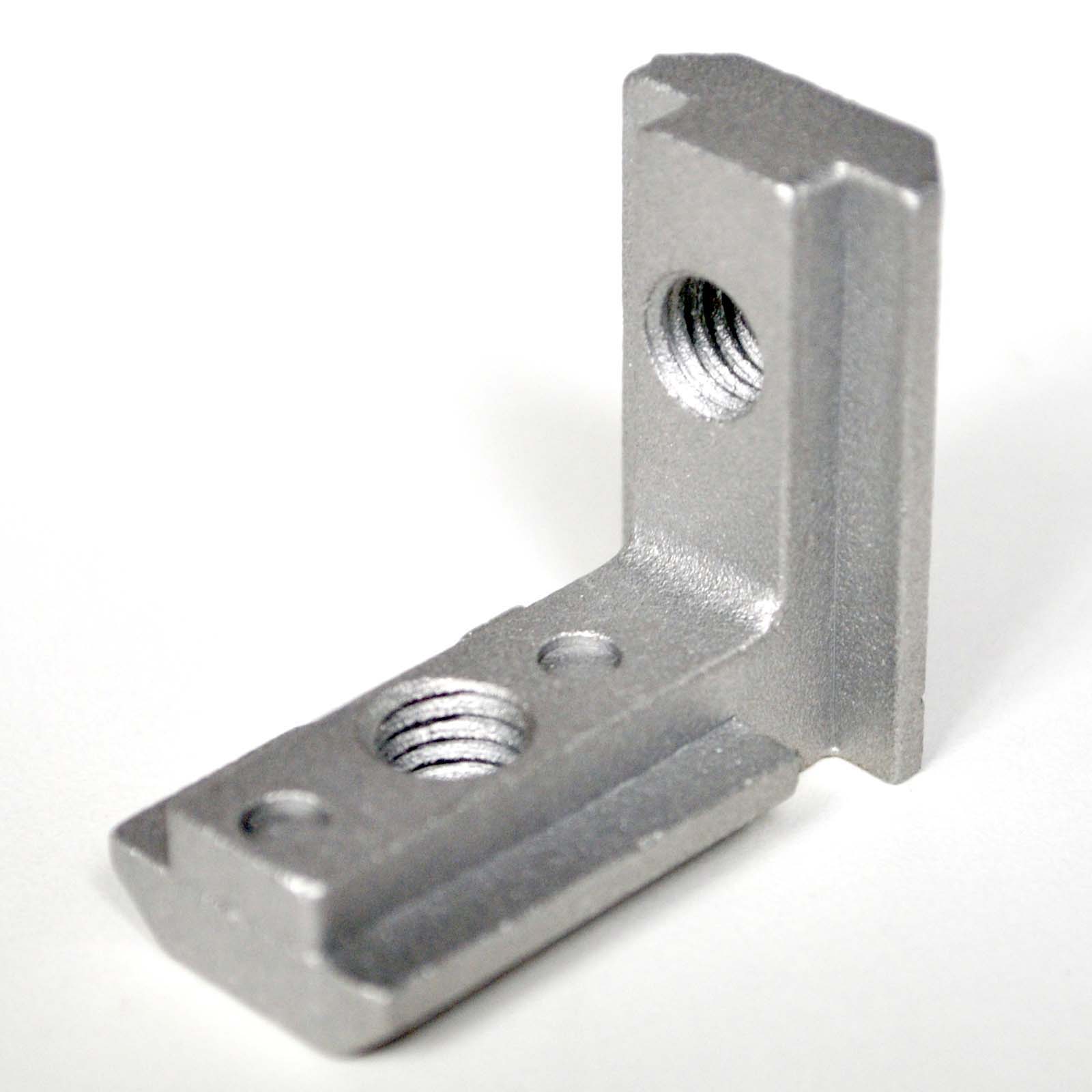

Угловой внутренний соединитель для профилей серии 45 и 50, паз 10

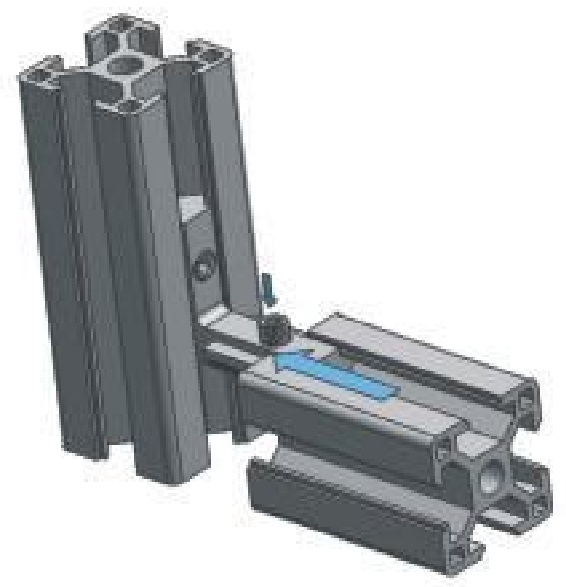

Схема соединение конструкционных профилей, соединителем арт. 2033 паз 10

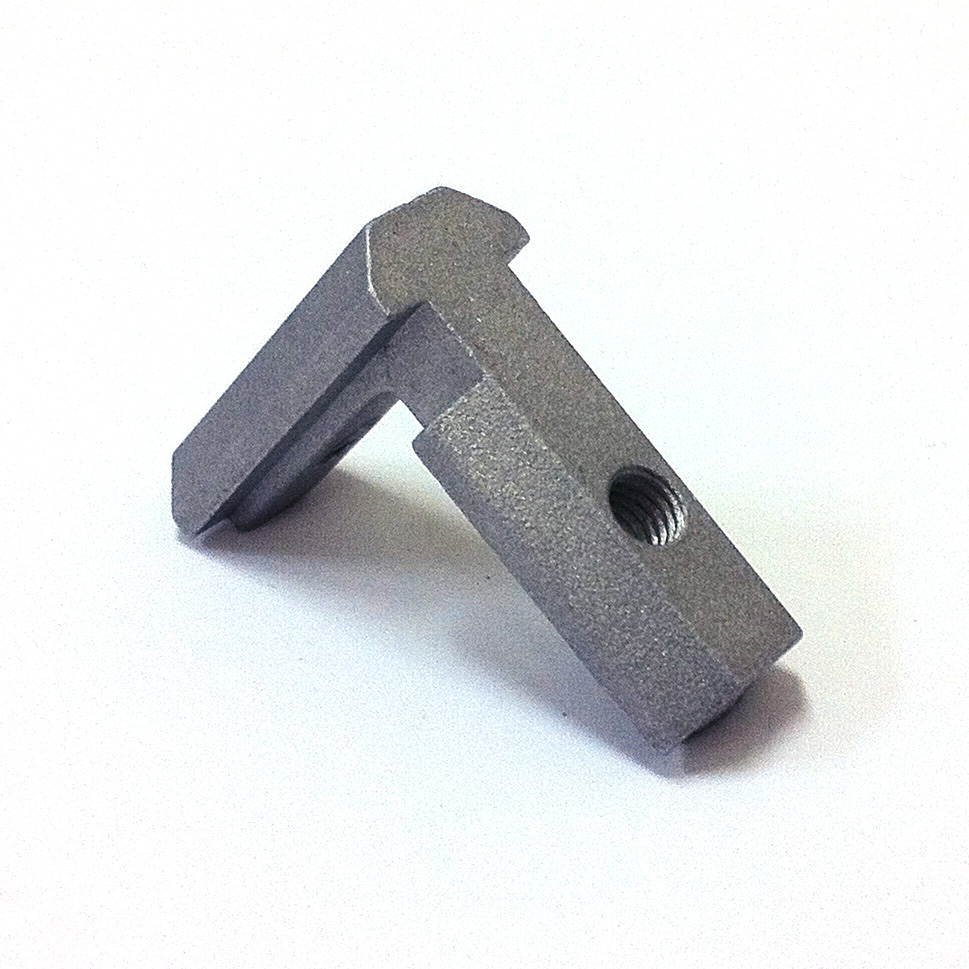

Соединитель угловой для конструкционных профилей 45 и 50, паз 10 мм
96.00 руб. от 1 шт
от 25 шт 94.08 ₽ −2%
от 60 шт 92.16 ₽ −4%
от 225 шт 90.24 ₽ −6%
от 425 шт 87.36 ₽ −9%
от 850 шт 84.48 ₽ −12%
от 1250 шт 81.60 ₽ −15%
Наличие 2033 | Внутренний угловой соединитель Паз 10 (Прямой)
На складе 9400 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить

Файлы для скачивания

3D Модель · STEP
STEPСкачать
2033 | Внутренний угловой соединитель Паз 10 (Прямой) (3D Модель).STEP
3D Модель · архив ZIP
ZIPСкачатьАрхив ZIP
2033 | Внутренний угловой соединитель Паз 10 (Прямой) (3D Модель).ZIP
Чертеж · PDF
PDFСкачать
2033 | Внутренний угловой соединитель Паз 10 (Прямой) (Чертеж).PDF

Описание

Данный вид углового соединения применяется совместно с профилями серии 45 и 50

Внутренний угловой соединитель монтируемый внутрь паза профиля, предназначен для сборки конструкция в которых по какой либо причине недопустимо использование соединителей другого типа, к примеру в угол изделия крепится какая-либо панель.
Угловой соединитель арт. 2033, вводится в паз профиля и фиксируется там посредством резьбовой вставки М8х10.
О прочностных свойствах данного типа соединения можно судить уже исходя из материала из которого он изготовлен.

Соединитель изготавливается из цинка путем литья под высоким давлением. Цинковые соединители не рассчитаны на большую нагрузку, их применение зачатую ограничивается корпусами приборов, установок, каркасами лабораторных стендов и т. д. Применение данного соединителя в ответственных высоконагруженных конструкциях не рекомендуется.
Несмотря на не высокие прочностные характеристики, данный уголок пользуется высокой популярностью.

Характеристики

Артикул:
 2033
Серия профилей:
 с пазом 10 мм
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842535571
Материал:
 Цинк литой под давлением / Алюминий
Вес, кг:
 0,016
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 Класс точности 9 по ГОСТ 26645-85 2002
