OB-4545 | Профиль 45х45 мм. Паз 10 мм (Анодированный)

Станочный профиль 45х45

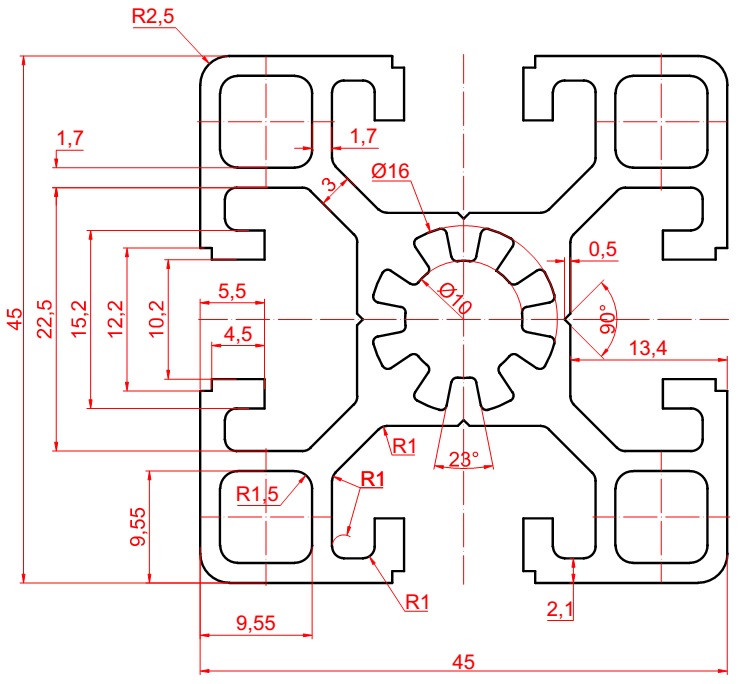

Чертеж конструкционный профиль 45х45

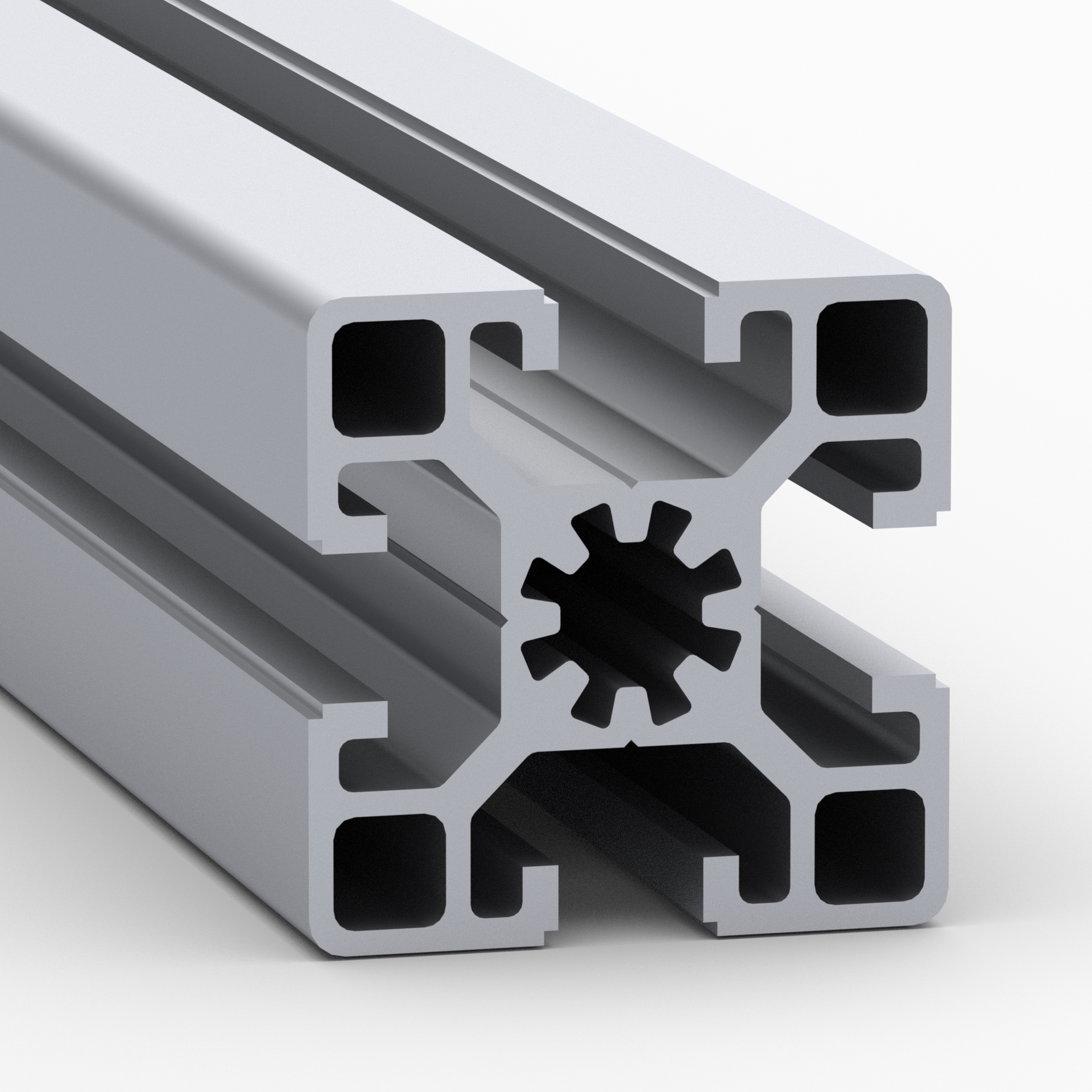

Алюминиевый конструкционный профиль 45х45 анодированный
Станочный алюминиевый профиль 45х45 мм с пазом 10 мм (анодированный)
алюминиевый профиль 45х45
Профиль 45х45 анодированный
Алюминиевый профиль 45х45 анодированный

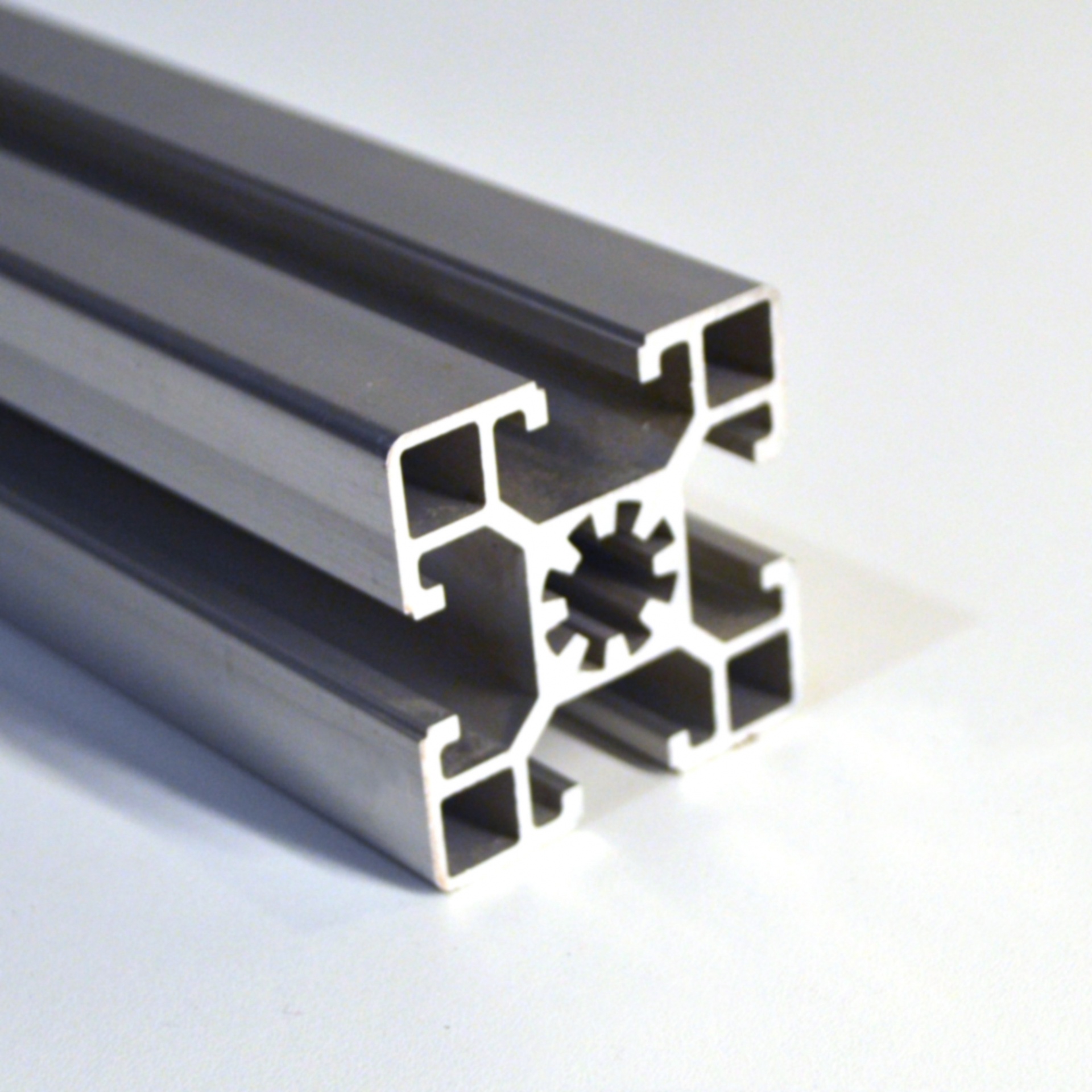

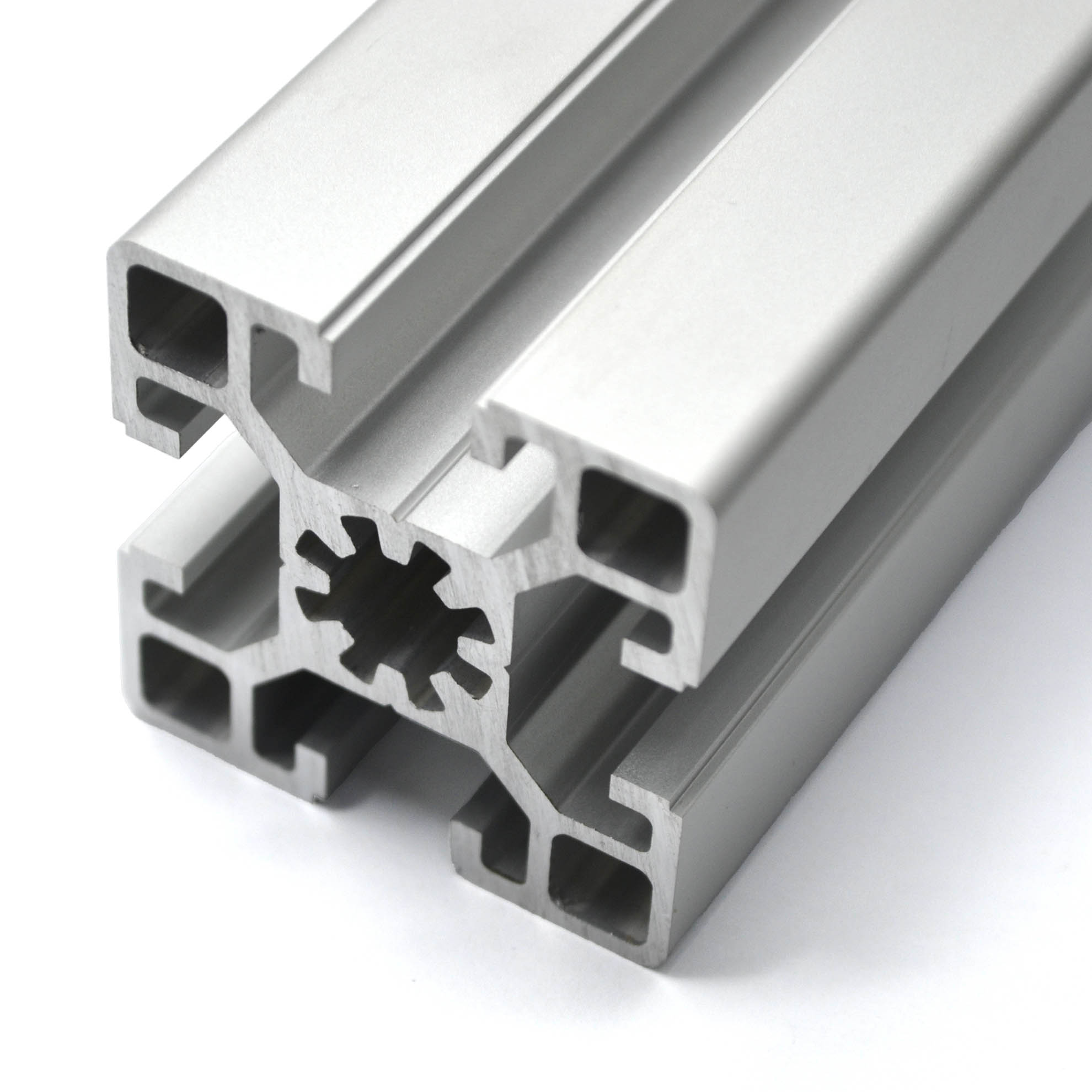

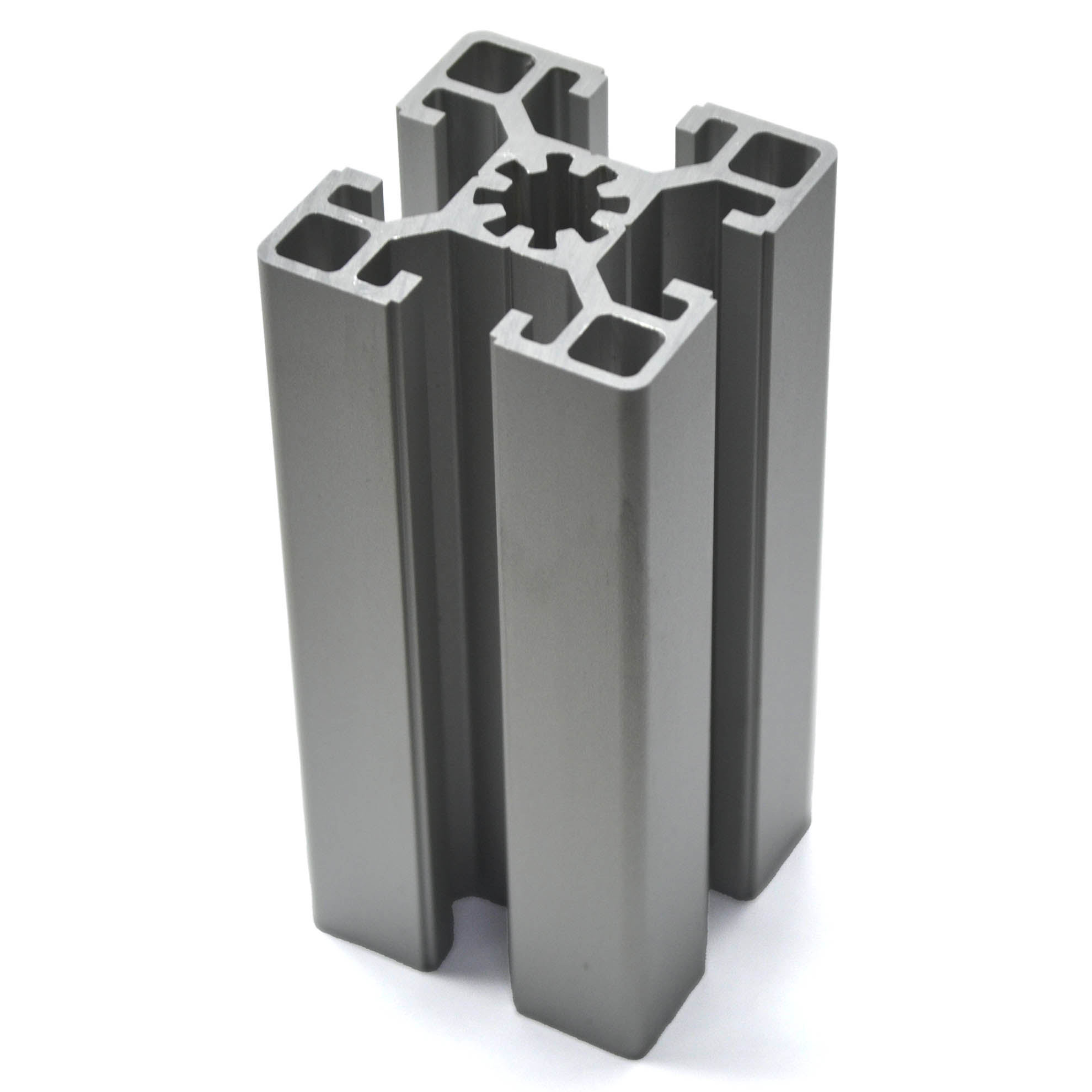

Фото анодированного профиля 45х45
1 995.00 руб. от 1 м.
( -2 % )
1 955.10 РУБ.
от 5 м.
( -3 % )
1 935.15 РУБ.
от 15 м.
( -5 % )
1 895.25 РУБ.
от 30 м.
( -7 % )
1 855.35 РУБ.
от 60 м.
( -9 % )
1 815.45 РУБ.
от 120 м.
( -11 % )
1 775.55 РУБ.
от 250 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-4545 | Профиль 45х45 мм. Паз 10 мм (Анодированный)
НА СКЛАДЕ ≈ 100 м.
В ПУТИ > 700 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-4545 ): 50 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.

Алюминиевые конструкционные профили 45х45 предназначены для построения несущих и средненагруженных конструкций. Являются отличной альтернативой профилям 40х40. Широко применяется при реализации крупных проектов (поточные линии, конвейеры, сборочные линии и участки) как профиль наилучшим образом сочетающий в себе высокую надежность и приемлемую цену.
Уникальная конфигурация алюминиевого профиля данной серии позволяет в полной мере использовать принцип модульности и универсальности.
Благодаря оптимизированной конструкции эти легкие, но в то же время прочные профили с пазом 10 мм очень экономичны и идеальны при сборке верстаков, защитных загородок и рам.
Загрузить:
- Чертеж (OB-4545.dxf)
- 3D модель (OB-4545.step)
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-4545
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Есть
Профили:
 45х45, 45х90, 45х135, 45х180
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842990520
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 1,80
Площадь сечения, см2:
 6,74
Момент инерции, Ix(см4):
 13,03
Момент инерции, Iy(см4):
 13,03
Момент сопротивления, WX (см3):
 5,79
Момент сопротивления, WY (см3):
 5,79
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
