OB-4590 | Профиль 45х90 мм. Паз 10 мм (Анодированный)

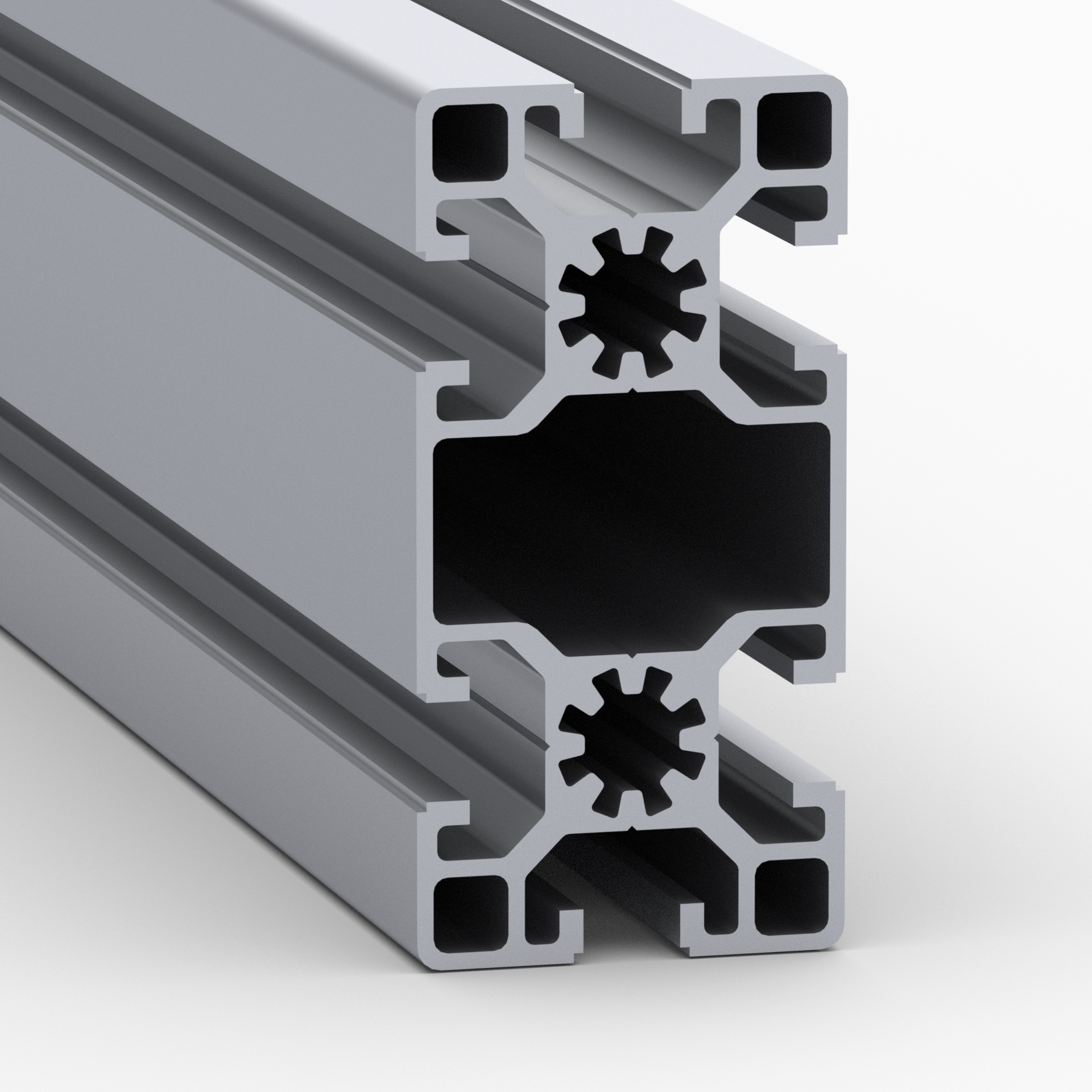

Станочный профиль 45х90

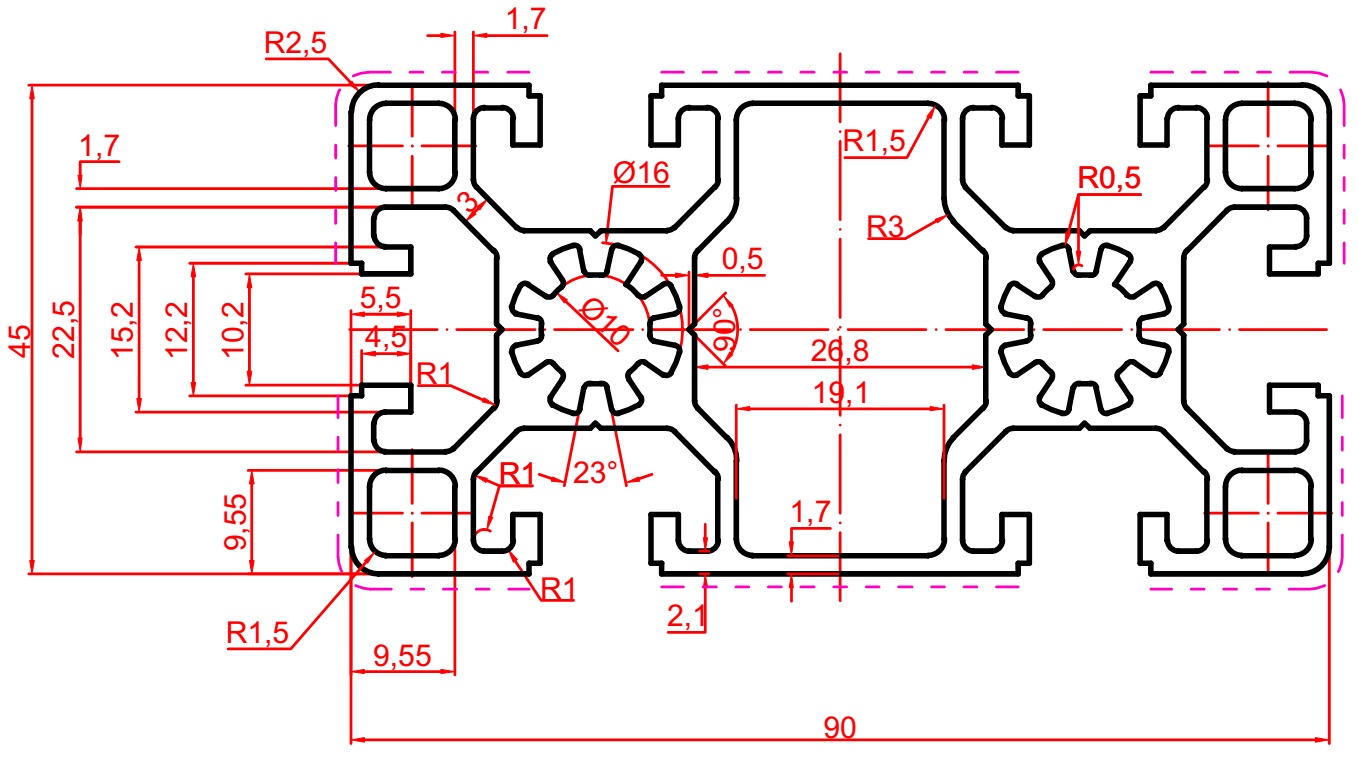

Чертеж конструкционный профиль 45х90

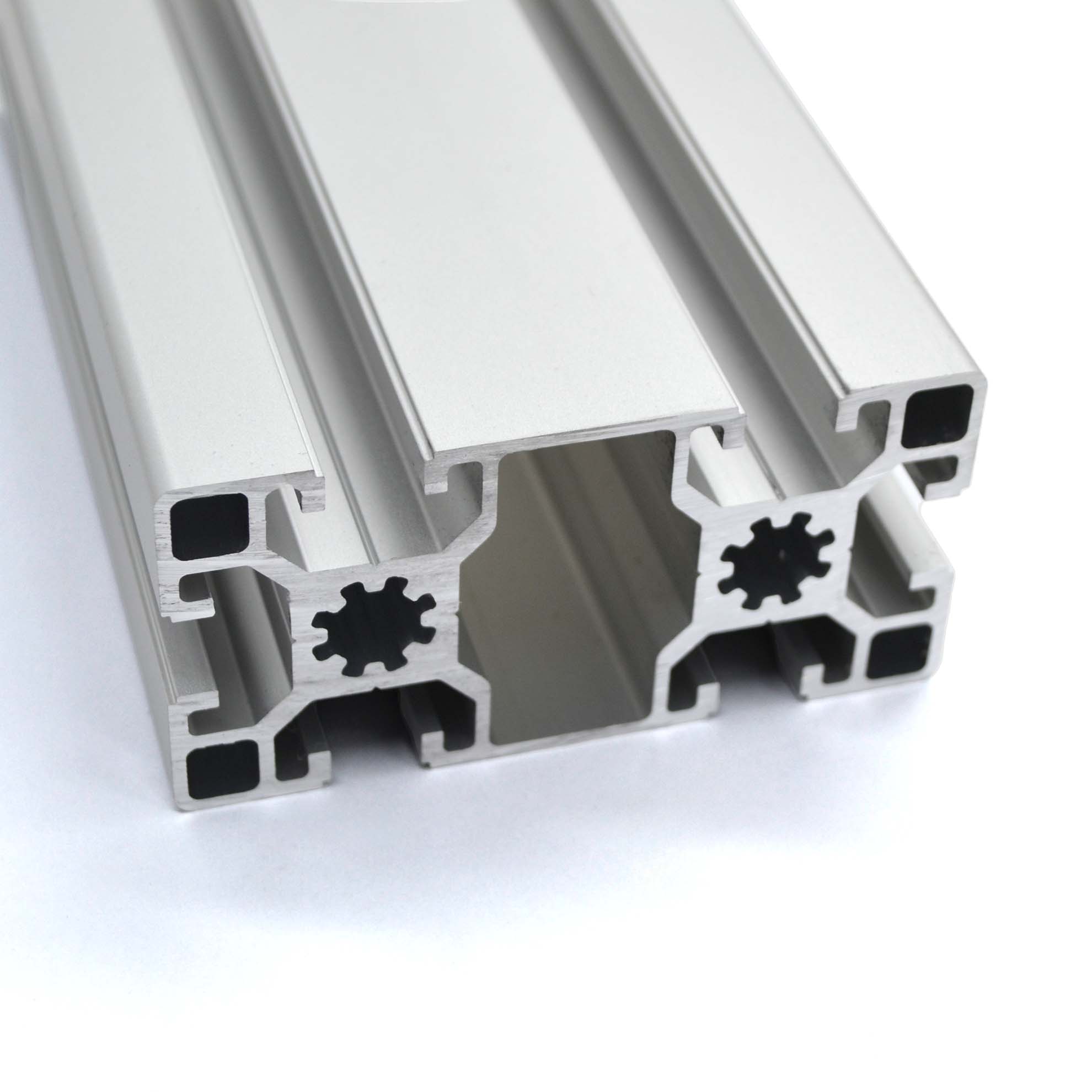

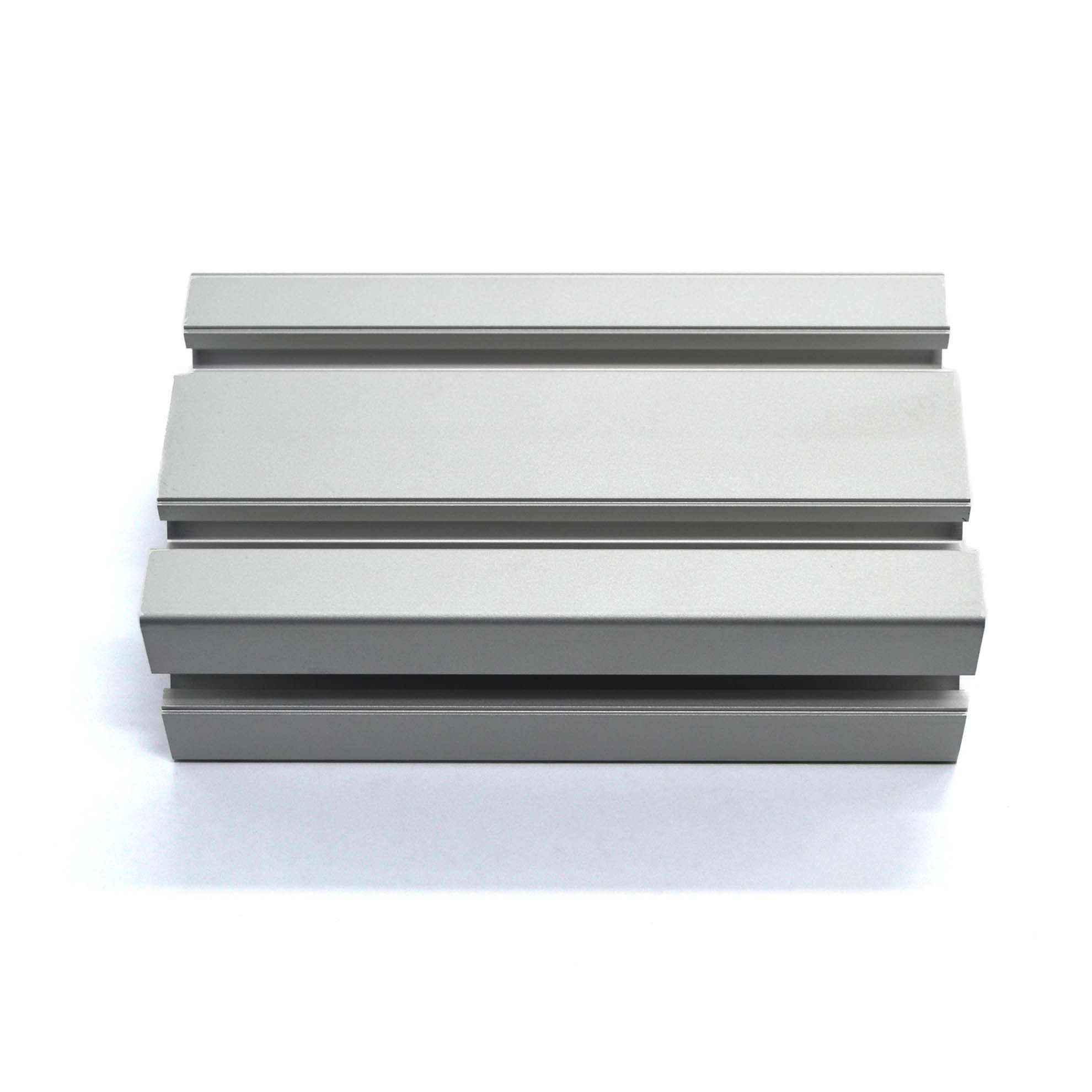

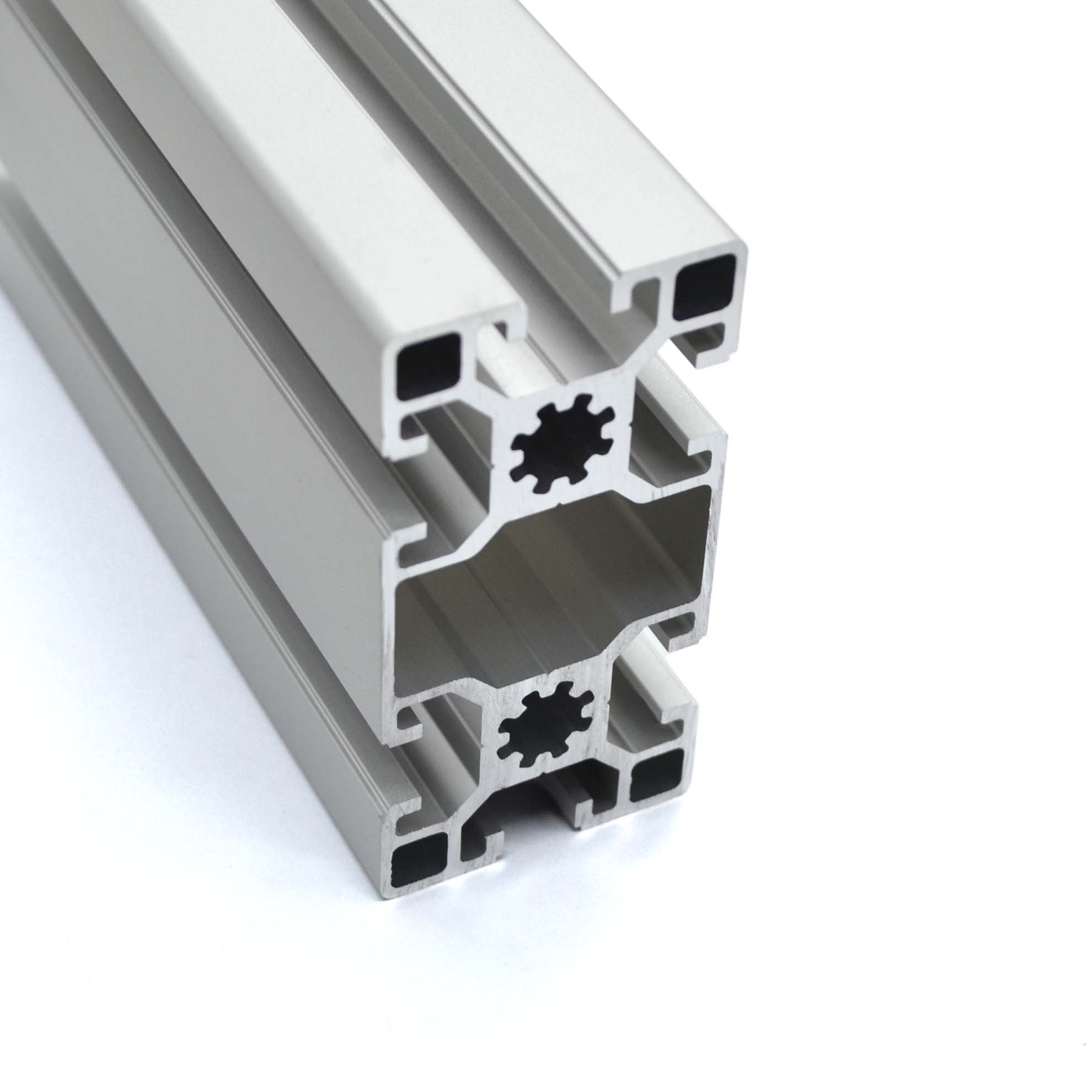

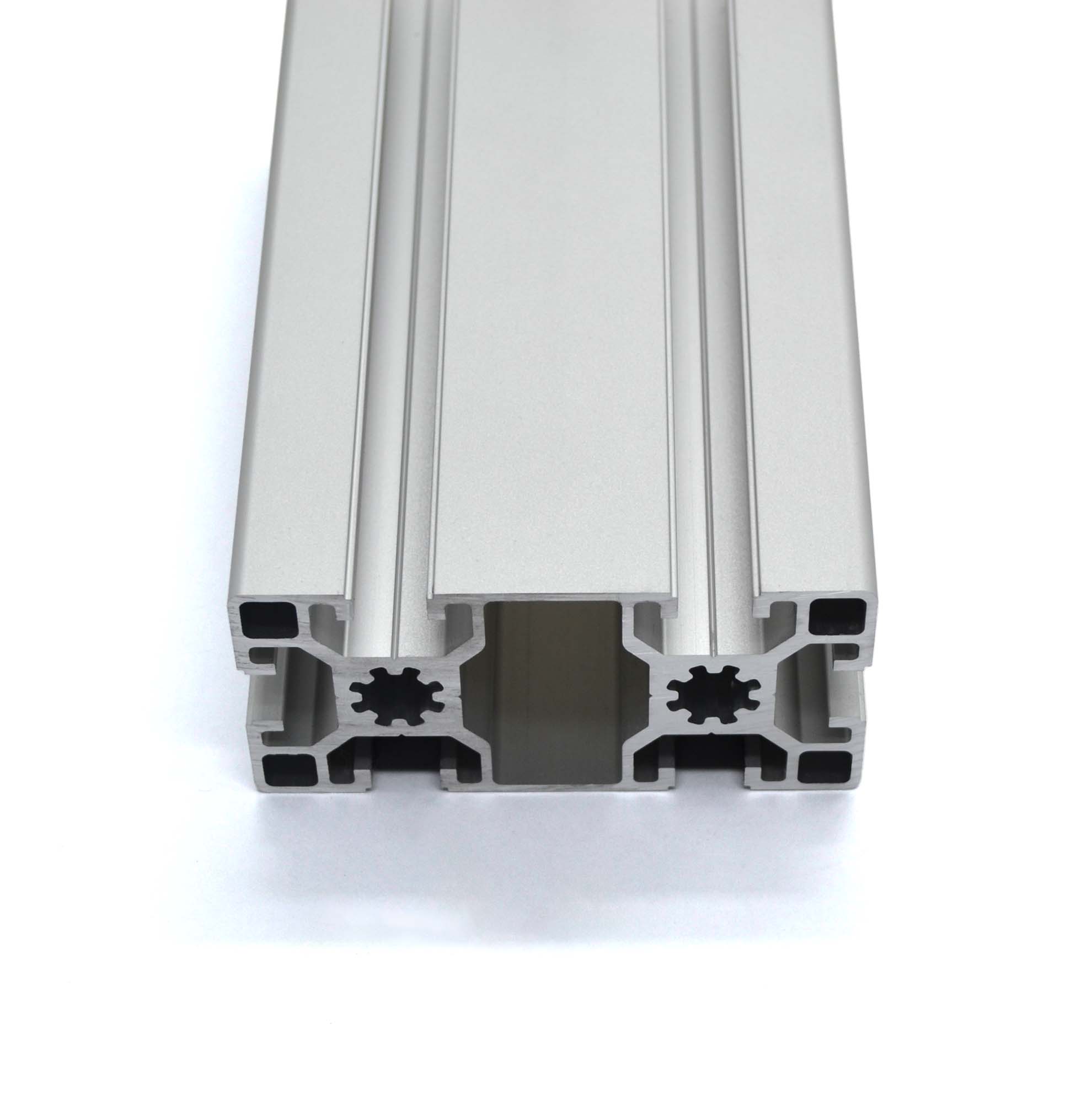

Профиль 45х90 анодированный

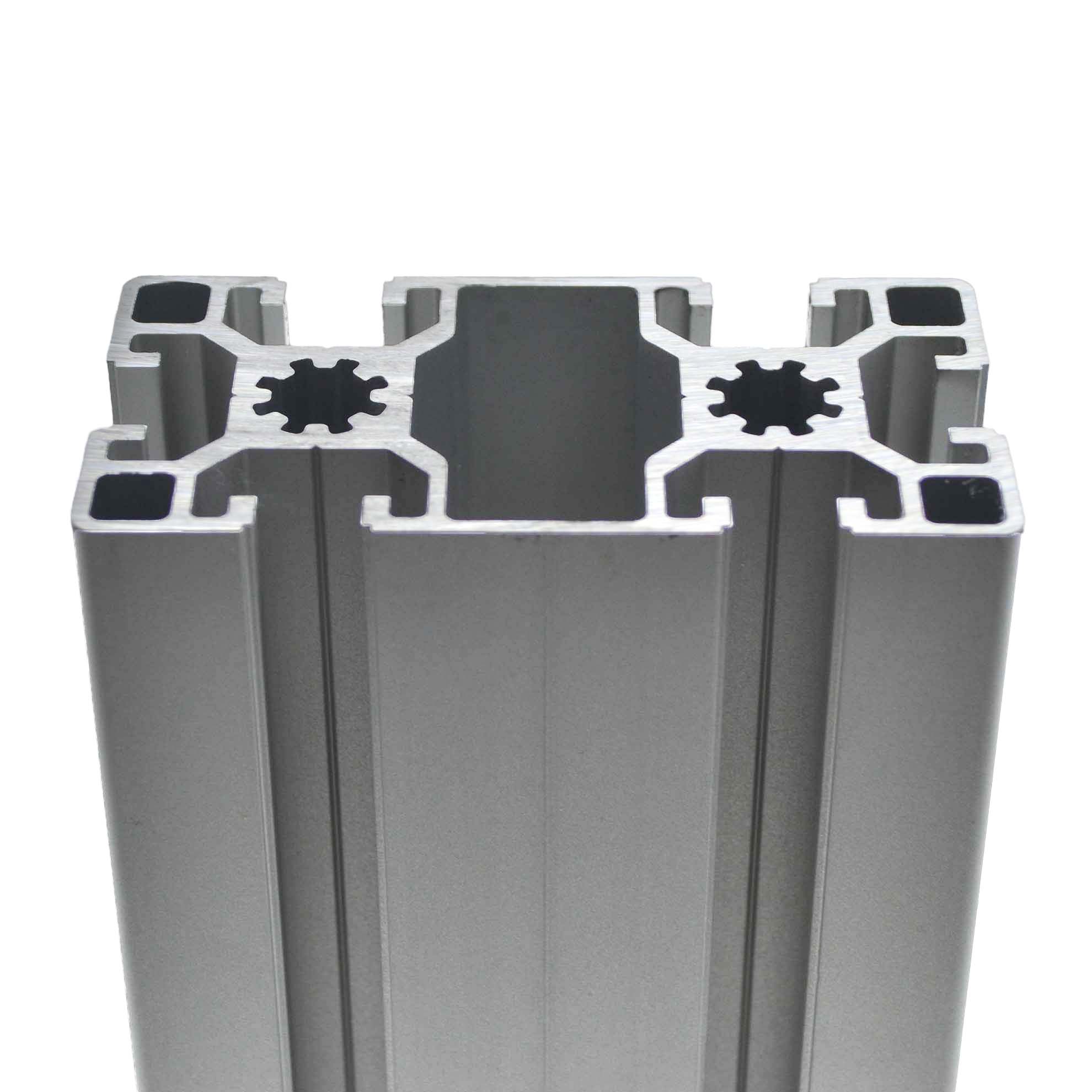

Алюминиевый профиль 45х90 анодированный

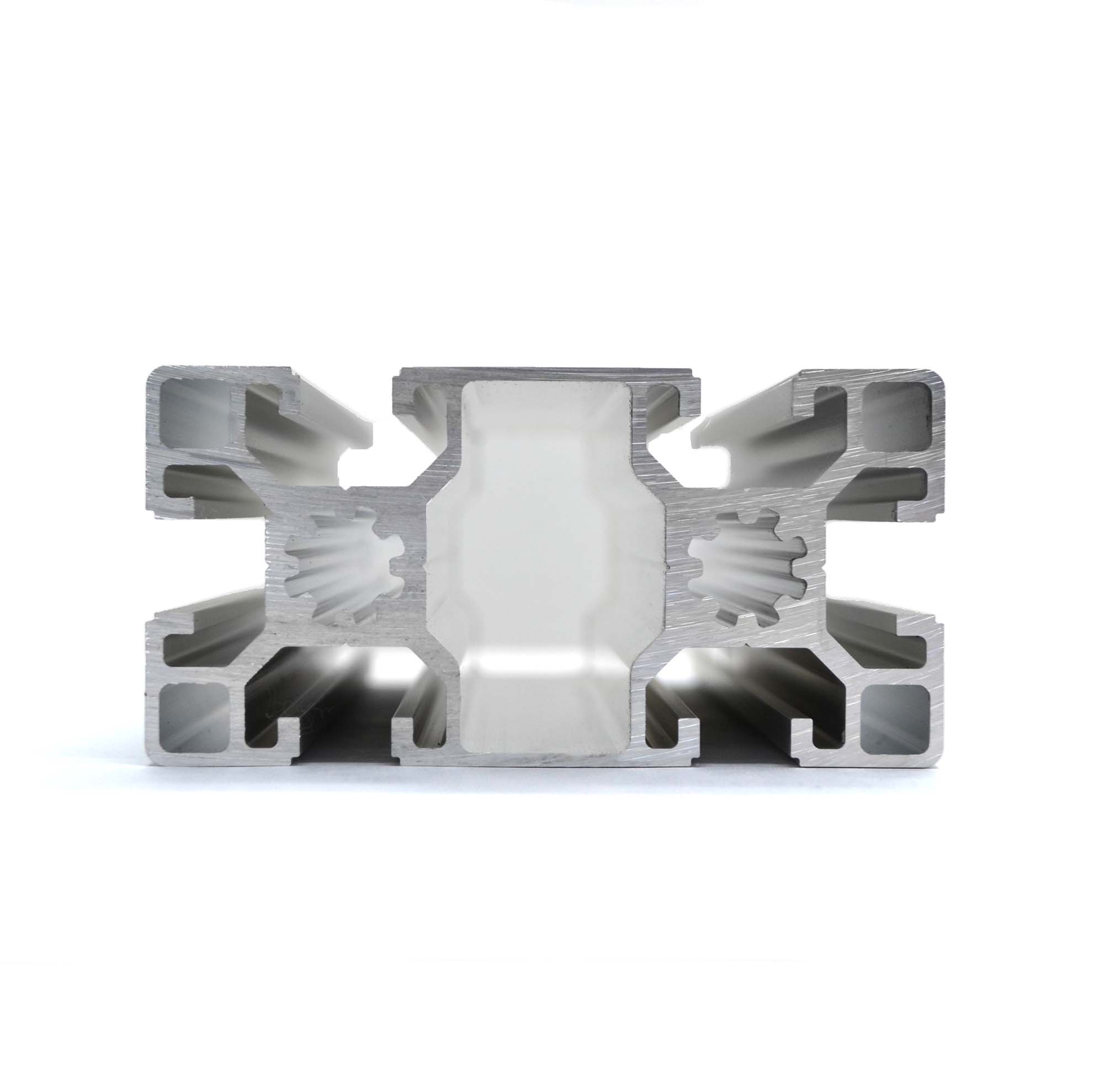

Фото анодированного профиля 45х90
4 150.00 руб. от 1 м.
( -2 % )
4 067.00 РУБ.
от 5 м.
( -3 % )
4 025.50 РУБ.
от 10 м.
( -5 % )
3 942.50 РУБ.
от 20 м.
( -8 % )
3 818.00 РУБ.
от 40 м.
( -10 % )
3 735.00 РУБ.
от 80 м.
( -12 % )
3 652.00 РУБ.
от 160 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-4590 | Профиль 45х90 мм. Паз 10 мм (Анодированный)
НА СКЛАДЕ
≈ 200 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-4590 ): 80 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Максимальная длина заготовки: 5040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-4590 | Профиль 45х90 мм. Паз 10 мм (Анодированный).DXF
Скачать
2. OB-4590 | Профиль 45х90 мм. Паз 10 мм (Анодированный).STEP
Скачать

Описание

Алюминиевые конструкционные профили 45х45 предназначены для построения несущих и средненагруженных конструкций. Являются отличной альтернативой профилям 40х40. Широко применяется при реализации крупных проектов (поточные линии, конвейеры, сборочные линии и участки) как профиль наилучшим образом сочетающий в себе высокую надежность и приемлемую цену.
Уникальная конфигурация алюминиевого профиля данной серии позволяет в полной мере использовать принцип модульности и универсальности.
Благодаря оптимизированной конструкции эти легкие, но в то же время прочные профили с пазом 10 мм очень экономичны и идеальны при сборке верстаков, защитных загородок и рам.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%


Характеристики

Артикул:
 OB-4590
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Есть
Профили:
 45х45, 45х90, 45х135, 45х180
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842990300
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 3,84
Площадь сечения, см2:
 11,45
Момент инерции, Ix(см4):
 23,15
Момент инерции, Iy(см4):
 94,04
Момент сопротивления, WX (см3):
 10,288
Момент сопротивления, WY (см3):
 20,897
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-4590
