OB-4590-BP | Профиль 45х90 мм. Паз 10 мм (Без покрытия)

Станочный профиль 45х45, без покрытия

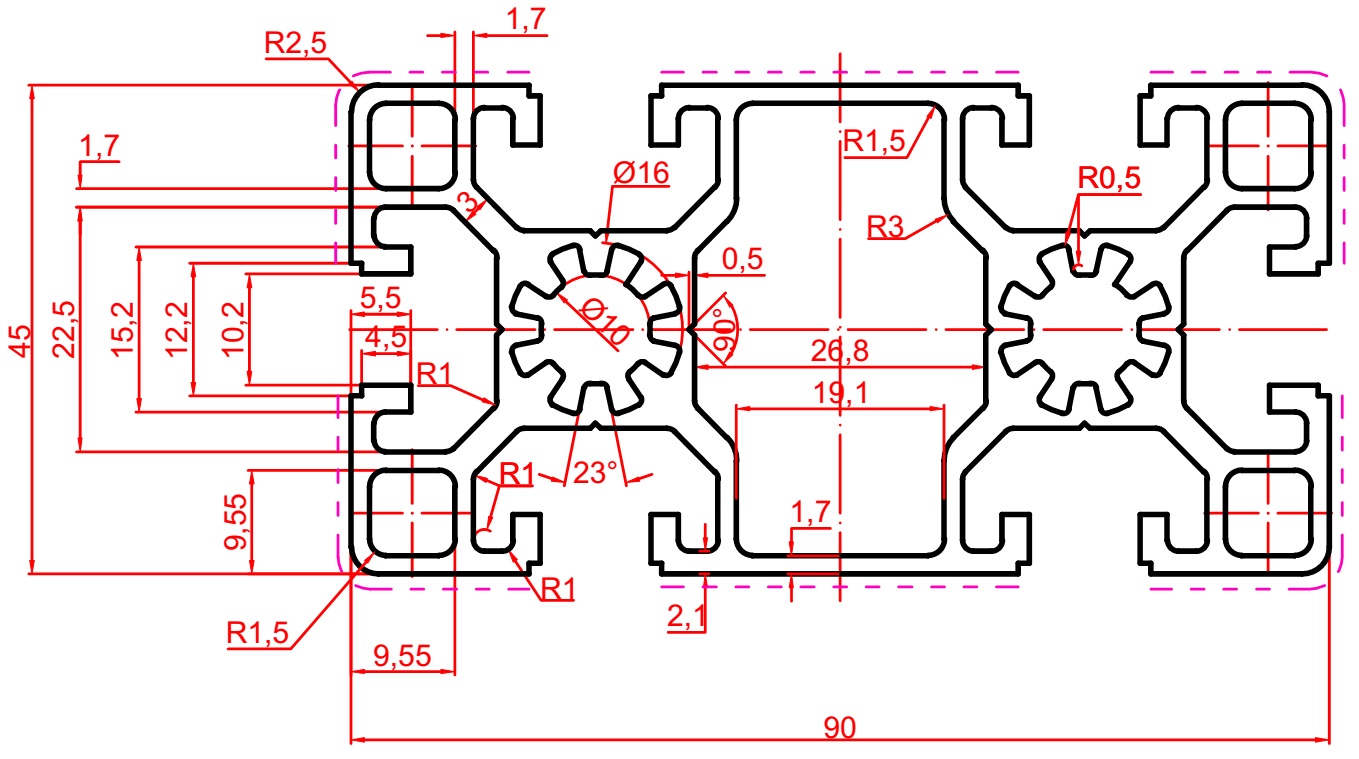

Чертеж не анодированного станочного профиля 45х90

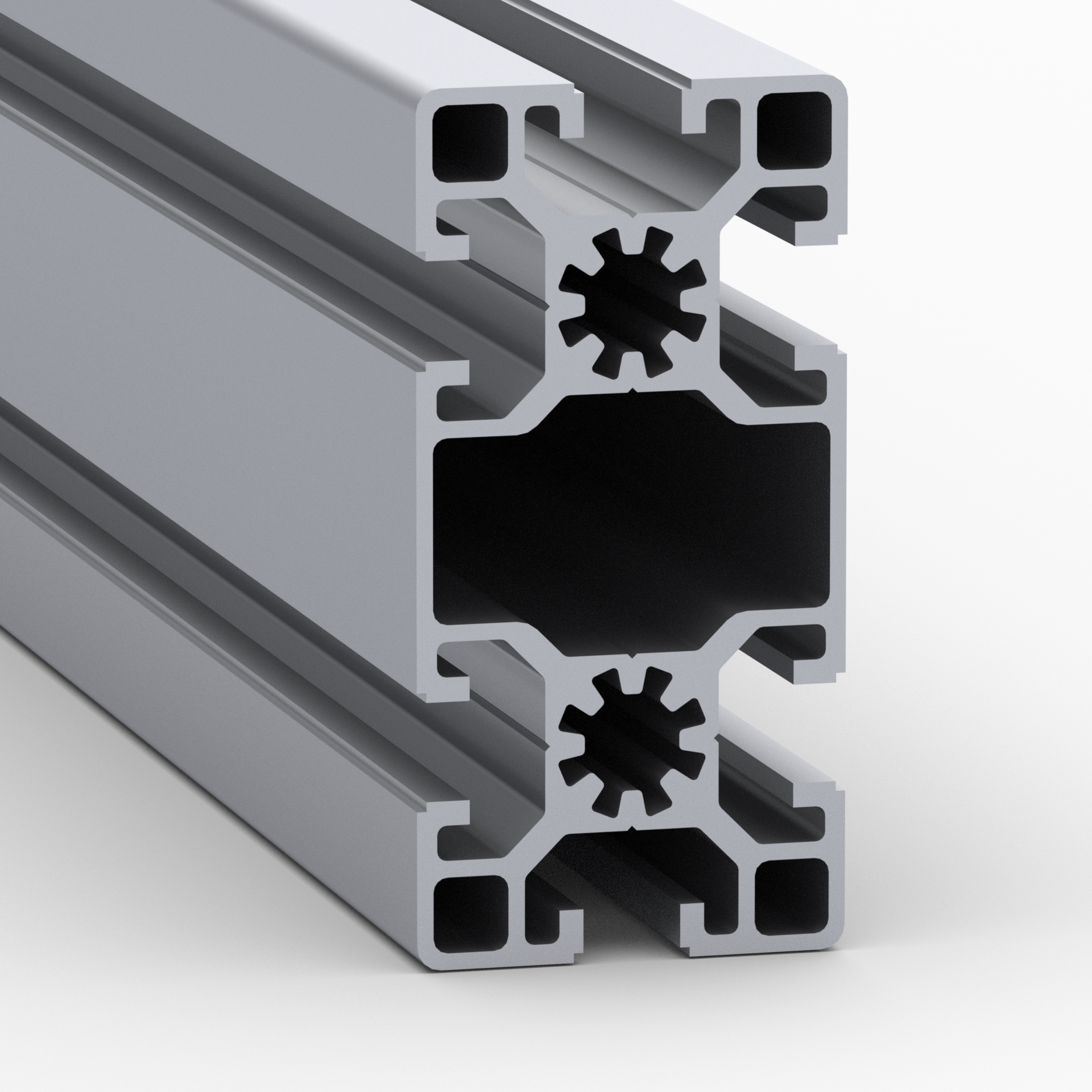

Профиль 45х90 без покрытия
Алюминиевый профиль 45х90 без покрытия

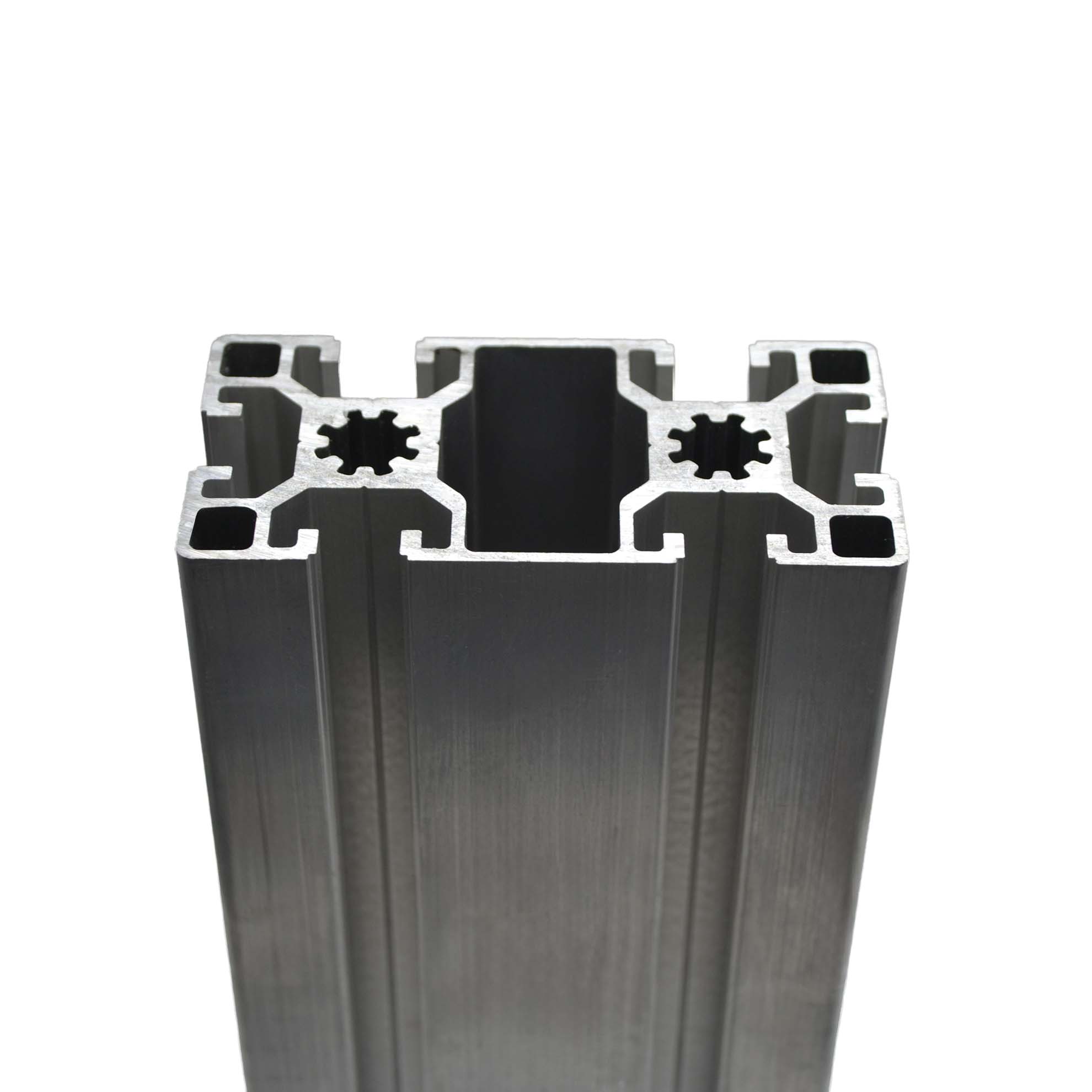

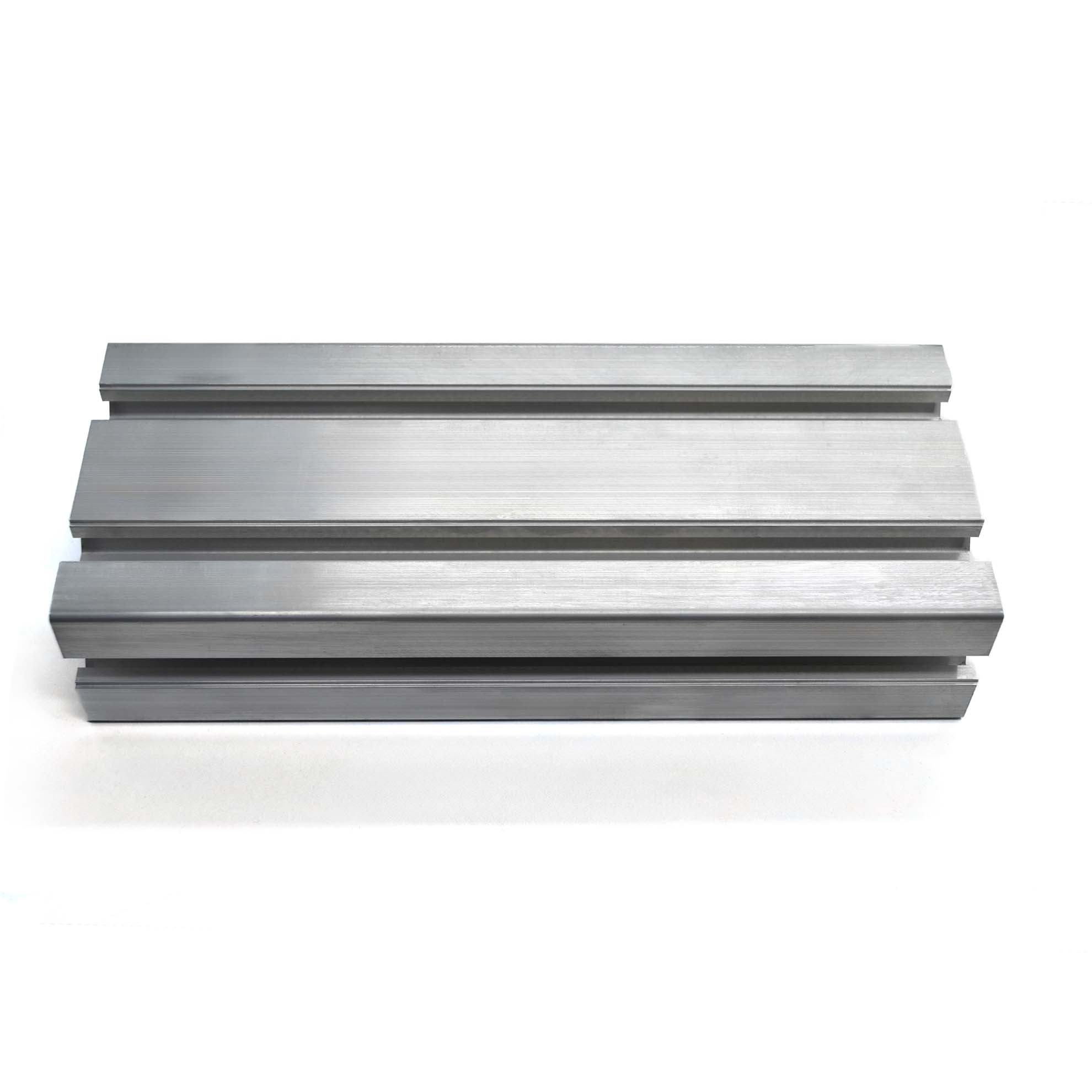

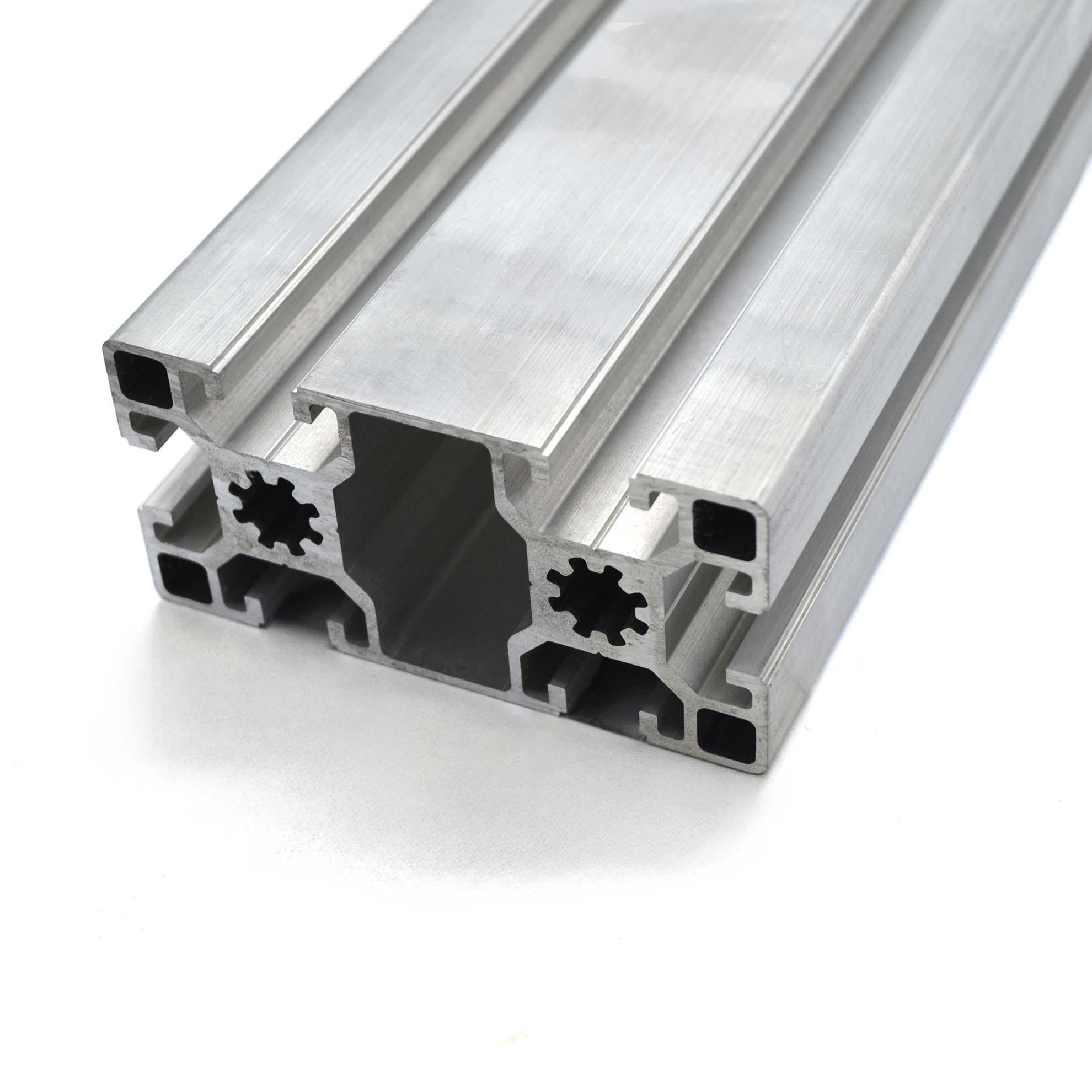

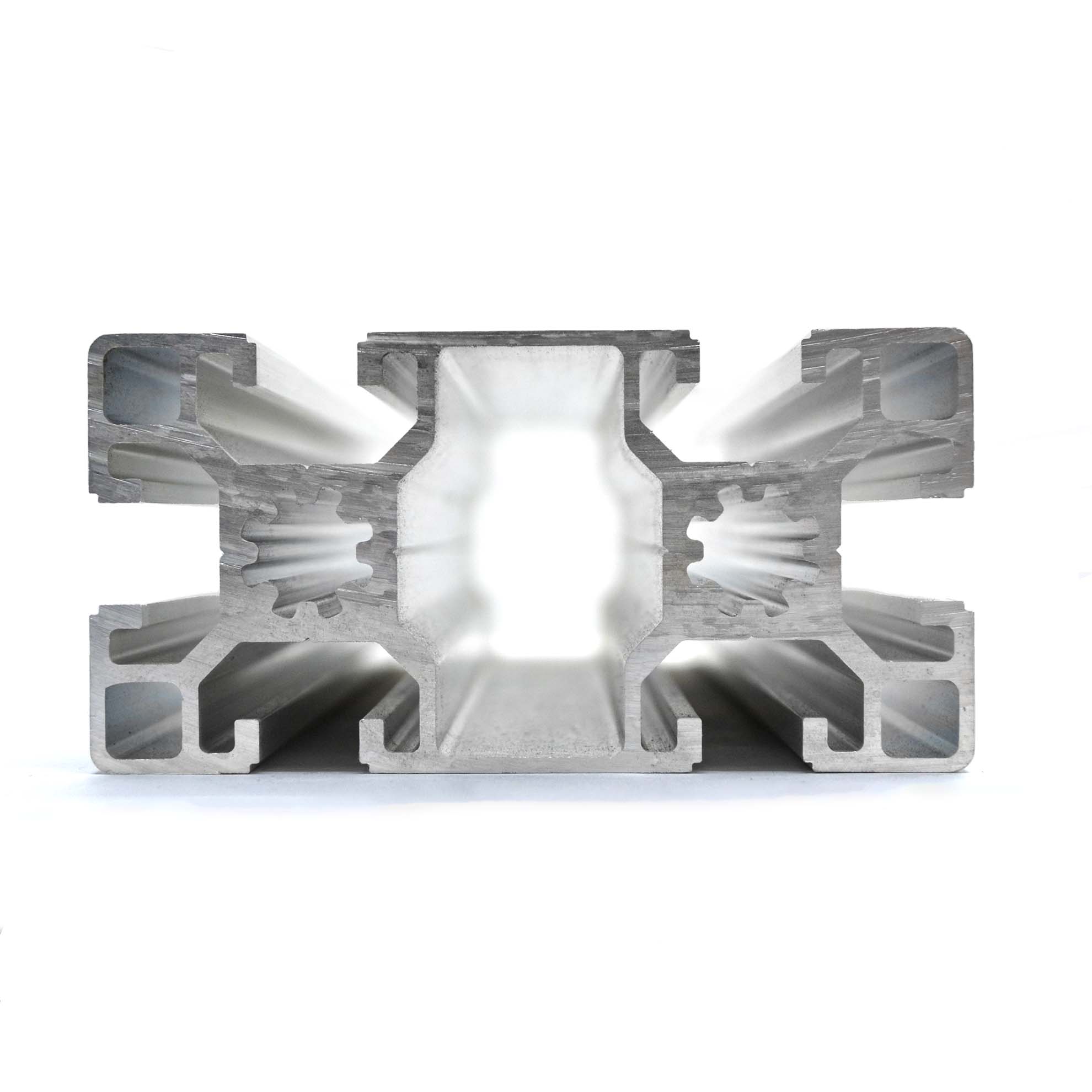

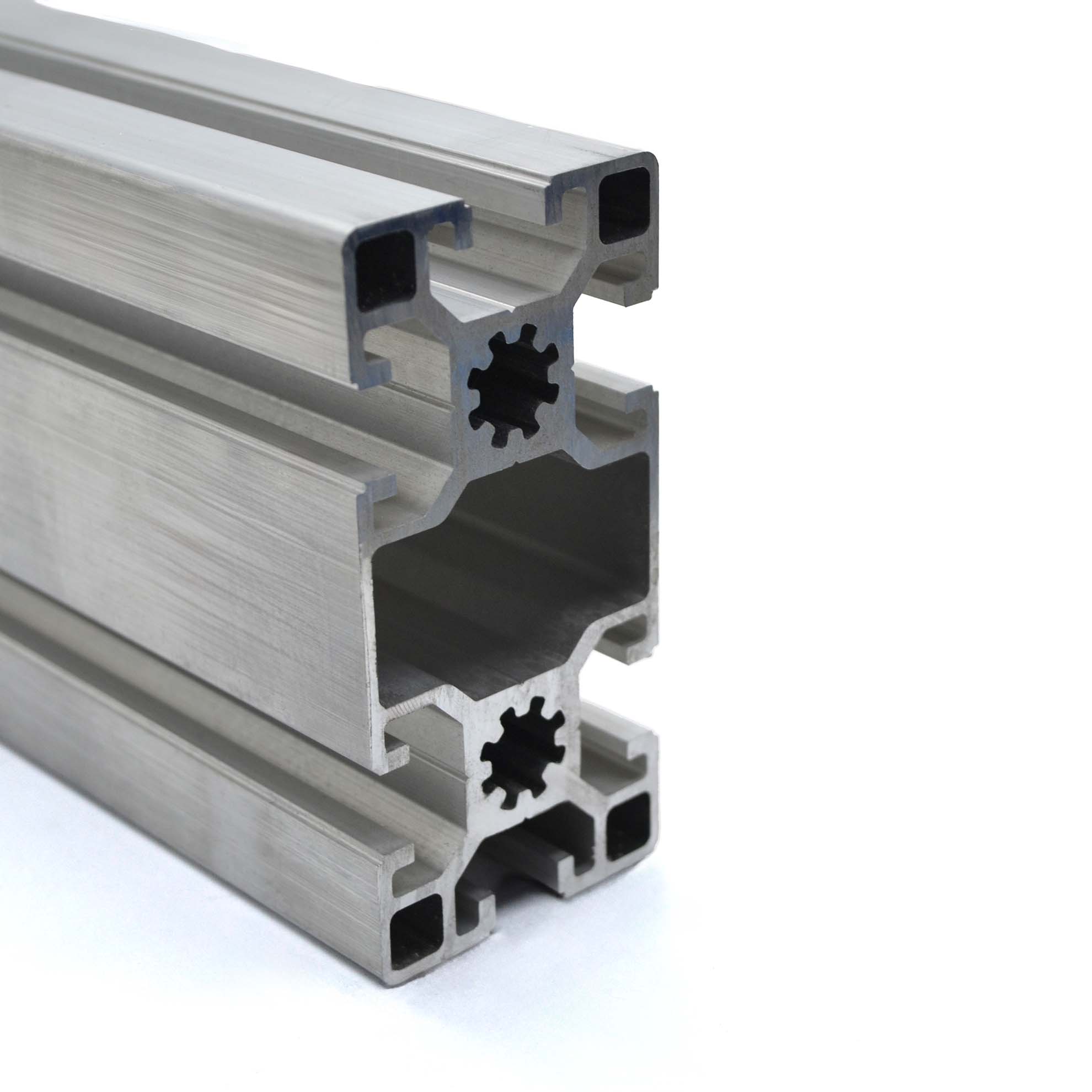

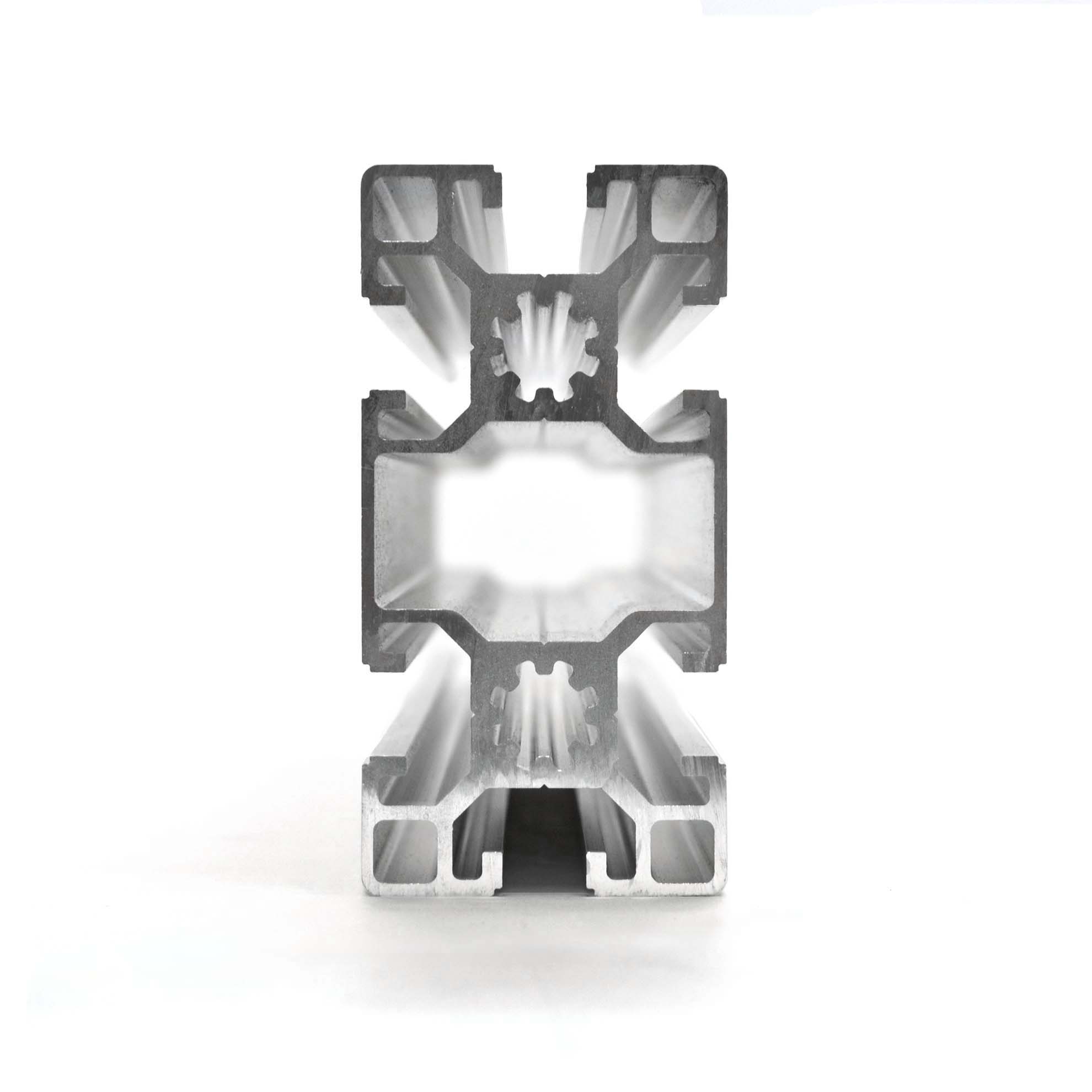

Фото профиля без покрытия 45х90
3 150.00 руб. от 1 м.
( -2 % )
3 087.00 РУБ.
от 5 м.
( -3 % )
3 055.50 РУБ.
от 10 м.
( -5 % )
2 992.50 РУБ.
от 20 м.
( -8 % )
2 898.00 РУБ.
от 40 м.
( -10 % )
2 835.00 РУБ.
от 80 м.
( -12 % )
2 772.00 РУБ.
от 160 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-4590-BP | Профиль 45х90 мм. Паз 10 мм (Без покрытия)
НА СКЛАДЕ
≈ 50 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-4590-BP ): 80 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.

Является более дешевой альтернативой аналогичного анодированного профиля. Как правило применяется в конструкциях станков, работающих в теплых сухих помещениях.
Загрузить:
- Чертеж (OB-4590.dxf)
- 3D модель (OB-4590.step)
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-4590-BP
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Нет
Профили:
 45х45, 45х90, 45х135, 45х180
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842990300
Аналог MayTec:
 45х90 6E LP (1.11.045090.83LP.60 / 1.11.045090.83LP.61)
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 3,84
Площадь сечения, см2:
 11,45
Момент инерции, Ix(см4):
 23,15
Момент инерции, Iy(см4):
 94,04
Момент сопротивления, WX (см3):
 10,288
Момент сопротивления, WY (см3):
 20,897
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-4590-BP
