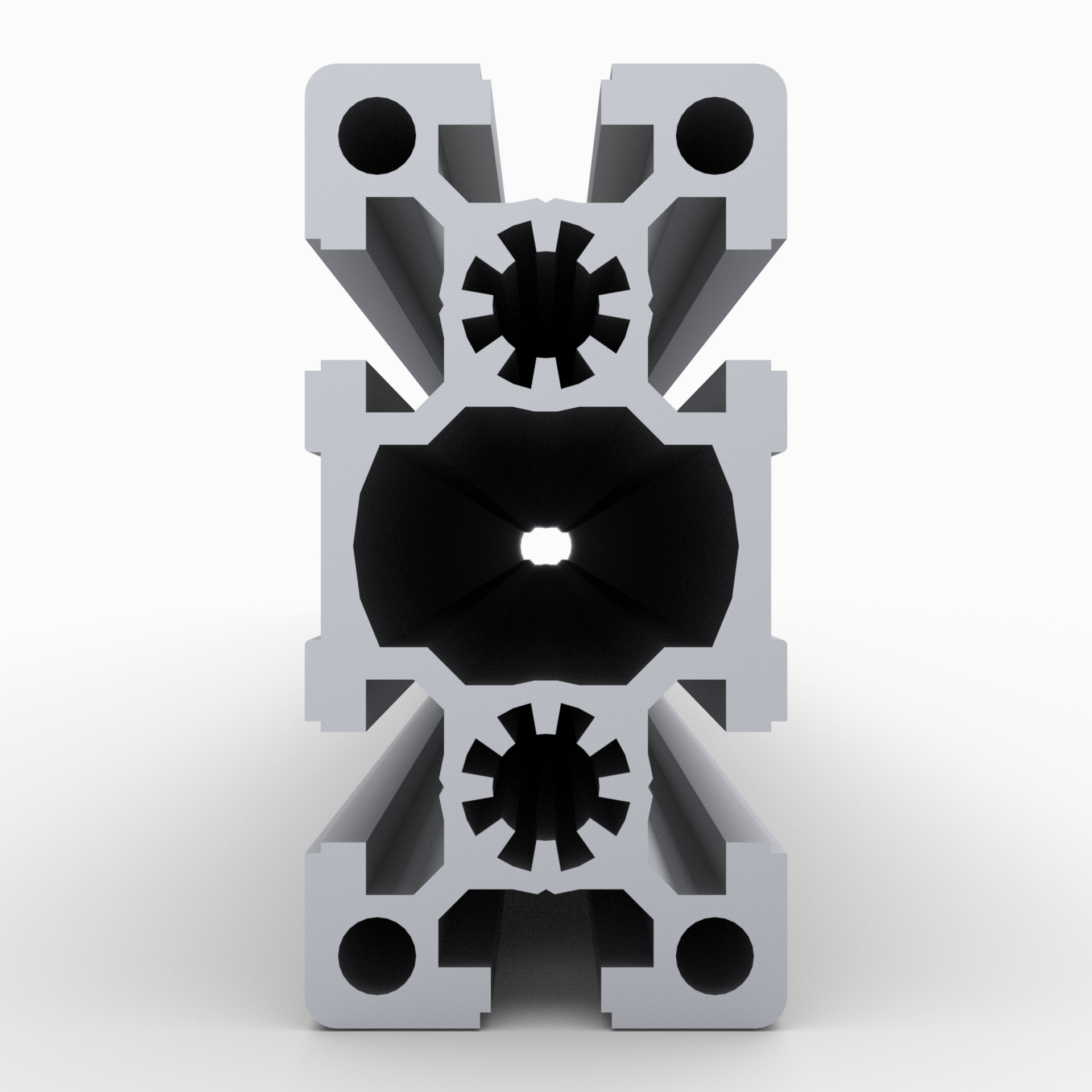

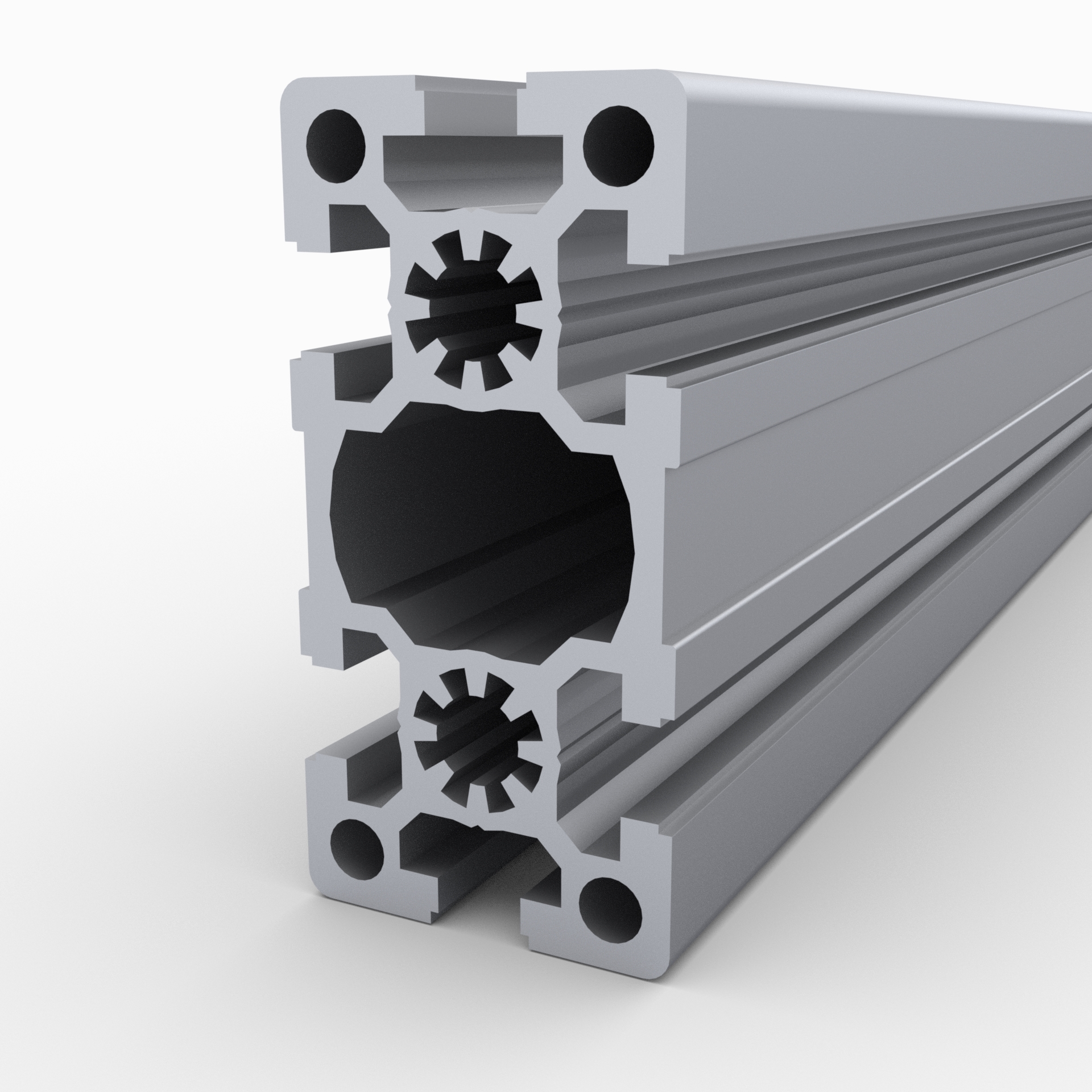

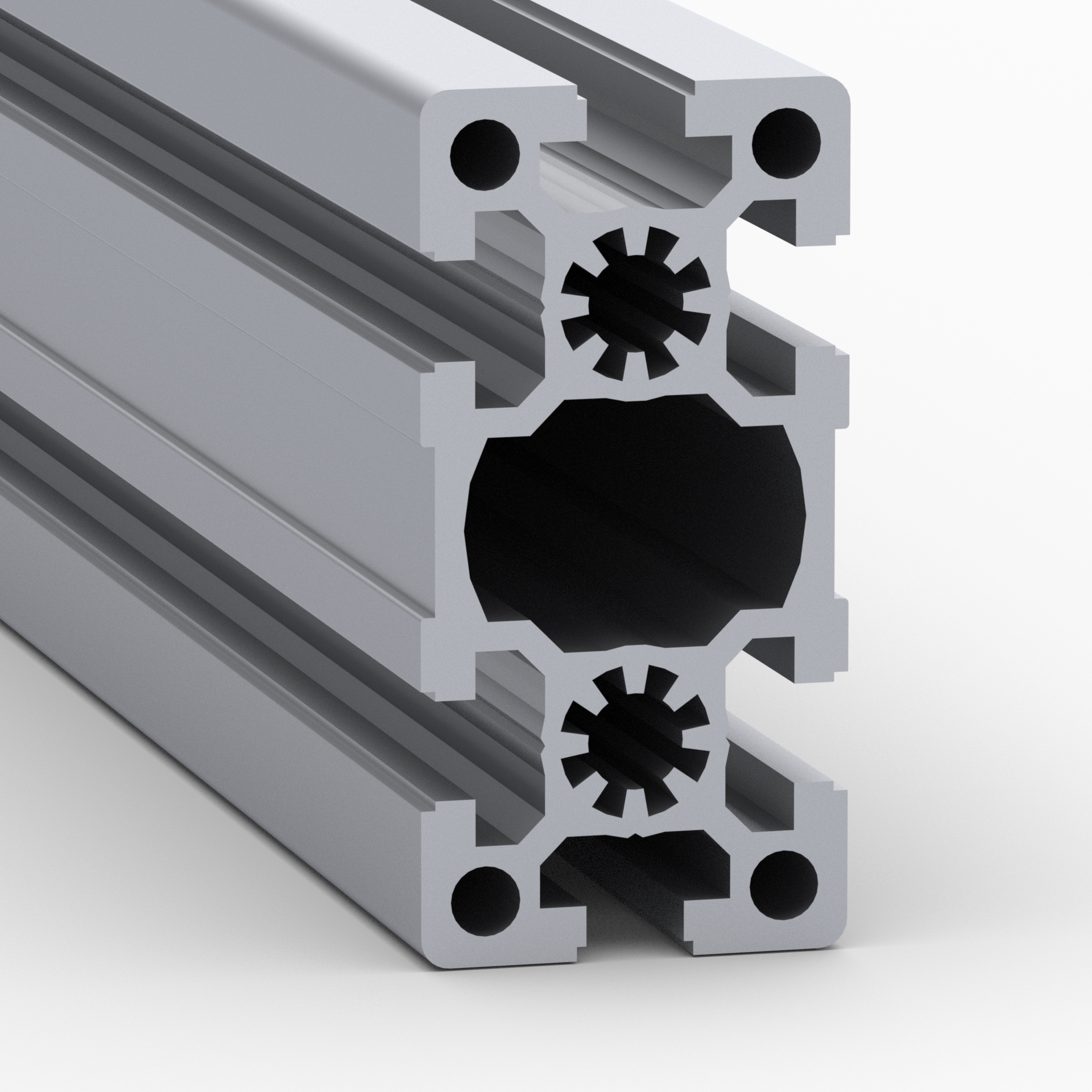

Усиленный конструкционный профиль 45х90
4 490.00 руб. от 1 м.
( -3 % )
4 355.30 РУБ.
от 5 м.
( -4 % )
4 310.40 РУБ.
от 10 м.
( -5 % )
4 265.50 РУБ.
от 15 м.
( -7 % )
4 175.70 РУБ.
от 30 м.
( -10 % )
4 041.00 РУБ.
от 60 м.
( -12 % )
3 951.20 РУБ.
от 150 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
Наличие OB-4590H | Профиль 45х90 мм усиленный. Паз 10 мм (Анодированный)
НА СКЛАДЕ ≈ 60 м.
В ПУТИ > 200 м.

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
Цена 1 реза ( для арт. OB-4590H ): 70 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.

Усиленный профиль 45х90 с пазом 10 мм для применения в ответственных и выскоконагруженных конструкциях, для которых применение профилей с большими габаритами недопустимо.
Загрузить:

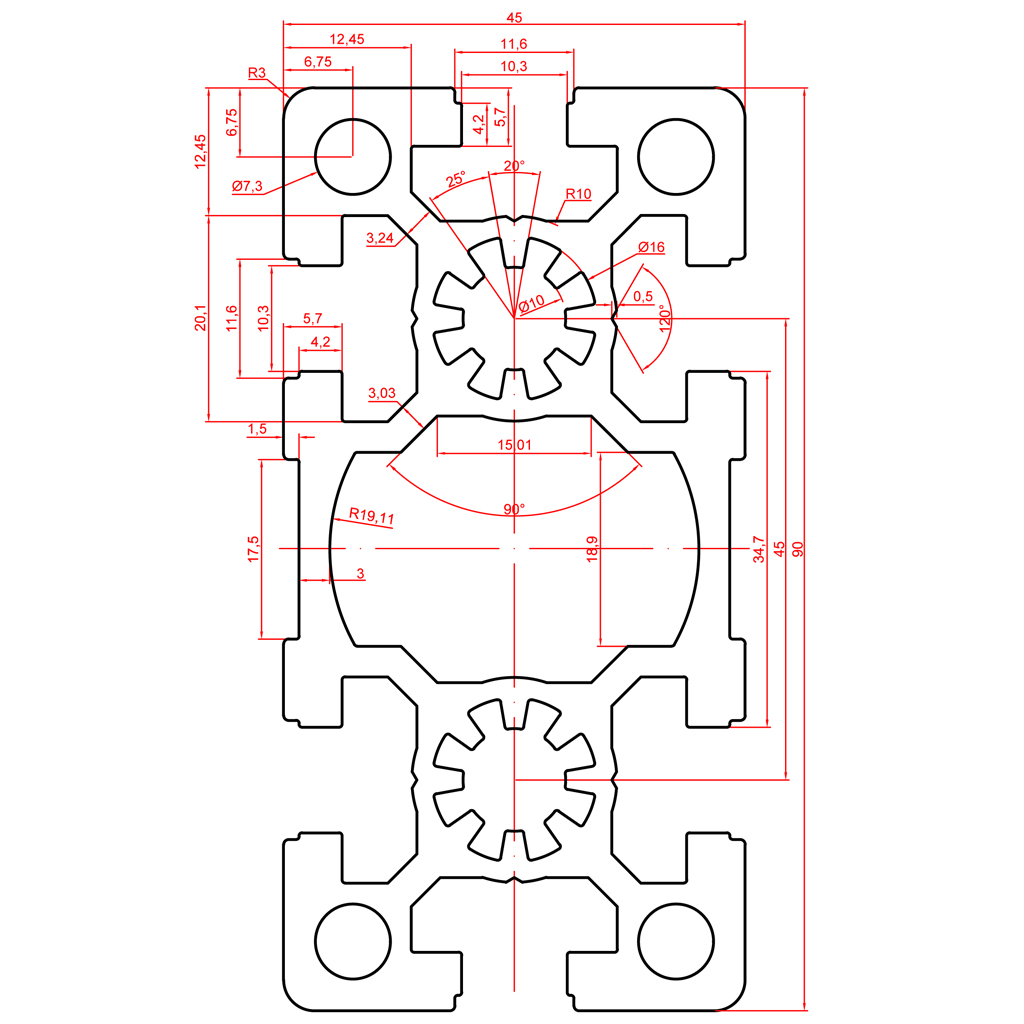

- Чертеж (OB-4590H.dxf)
- 3D модель (OB-4590H.step)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%


Характеристики

Артикул:
OB-4590H
Длина профиля(макс), мм:
5040
Дробеструйная обработка:
Есть
Профили:
45х45, 45х90, 45х135, 45х180
Ширина паза, мм:
10
Аналог Bosch Rexroth Group:
3842990300
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
4,25
Площадь сечения, см2:
15,65
Момент инерции, Ix(см4):
33.56
Момент инерции, Iy(см4):
129.5
Момент сопротивления, WX (см3):
14.92
Момент сопротивления, WY (см3):
28.78
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-4590H
