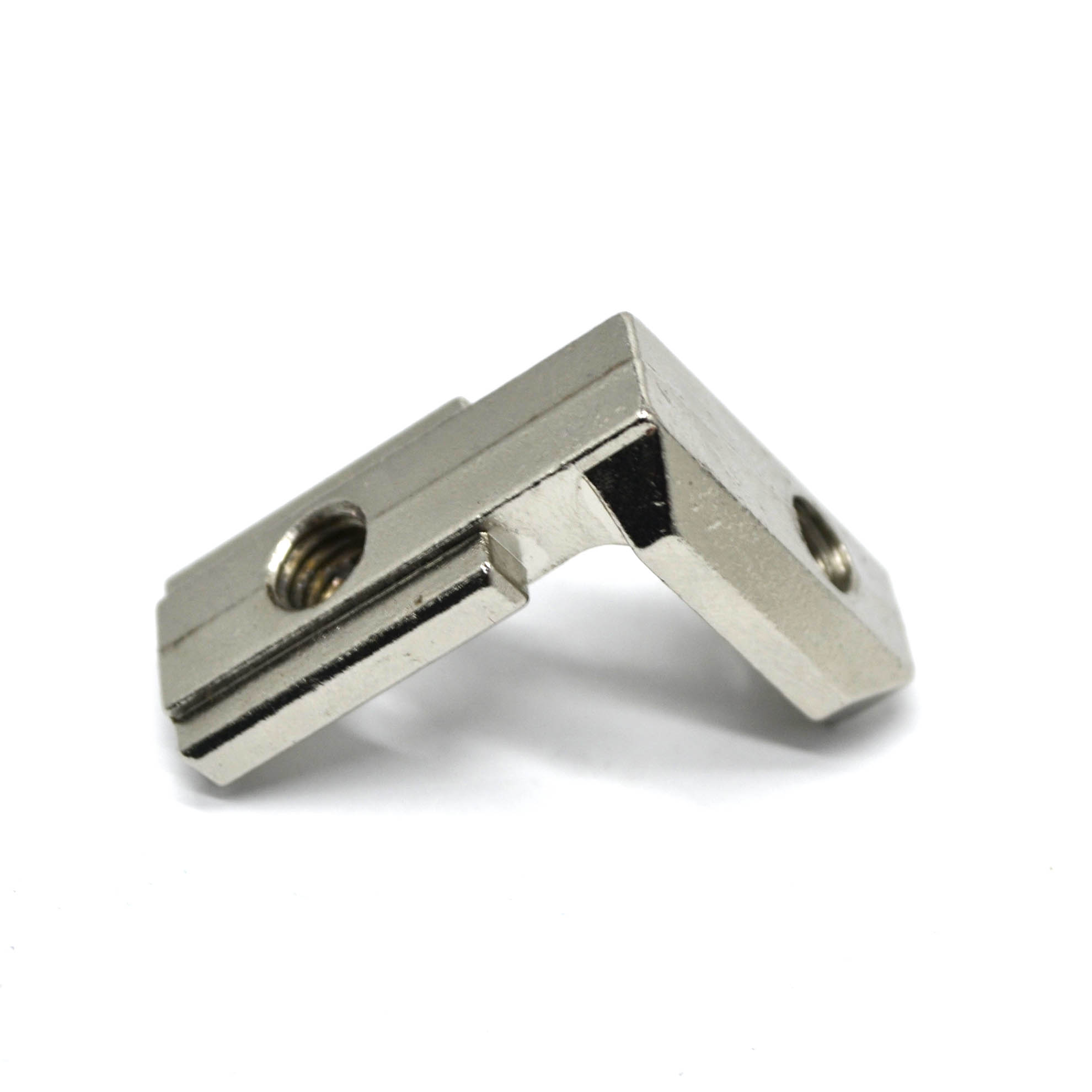

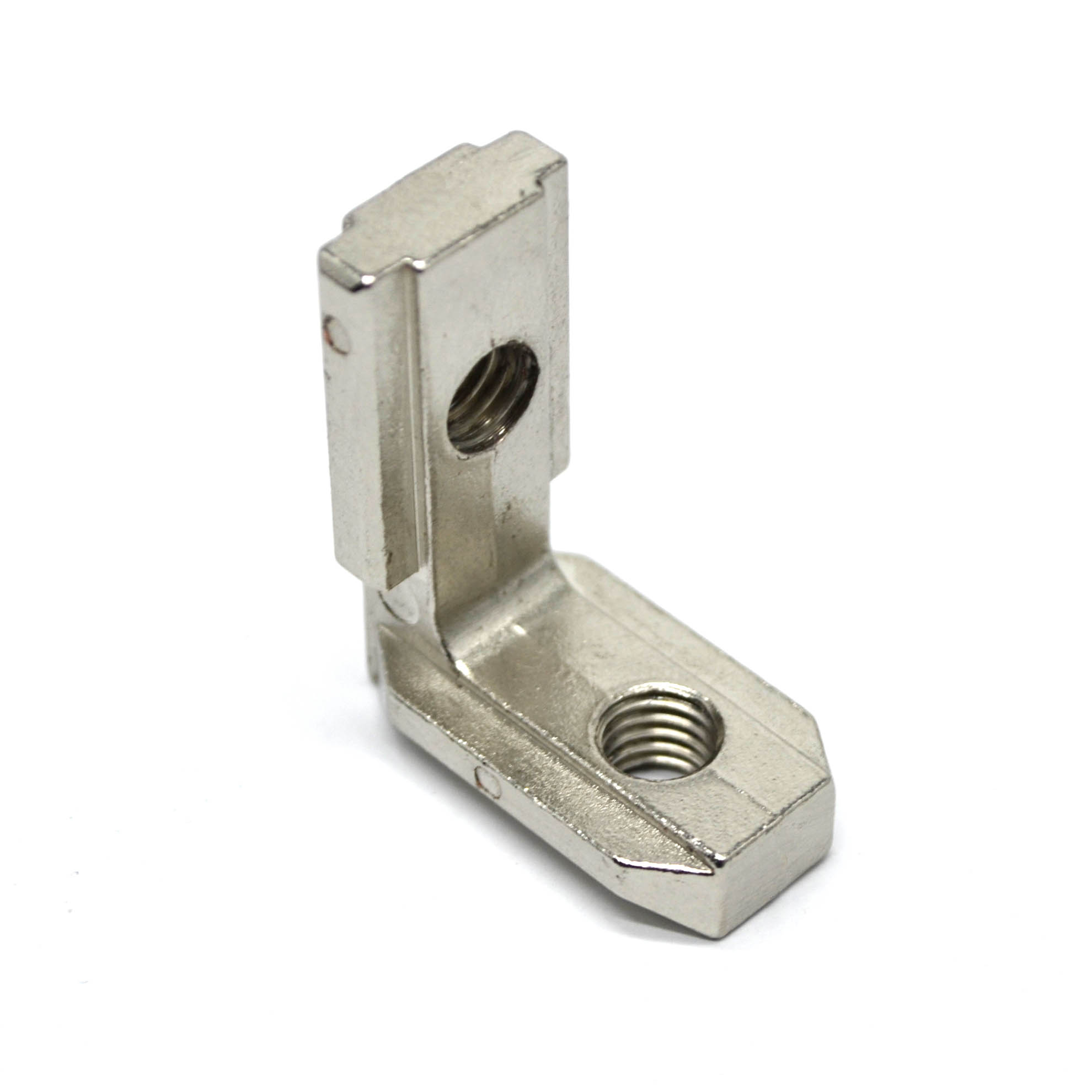

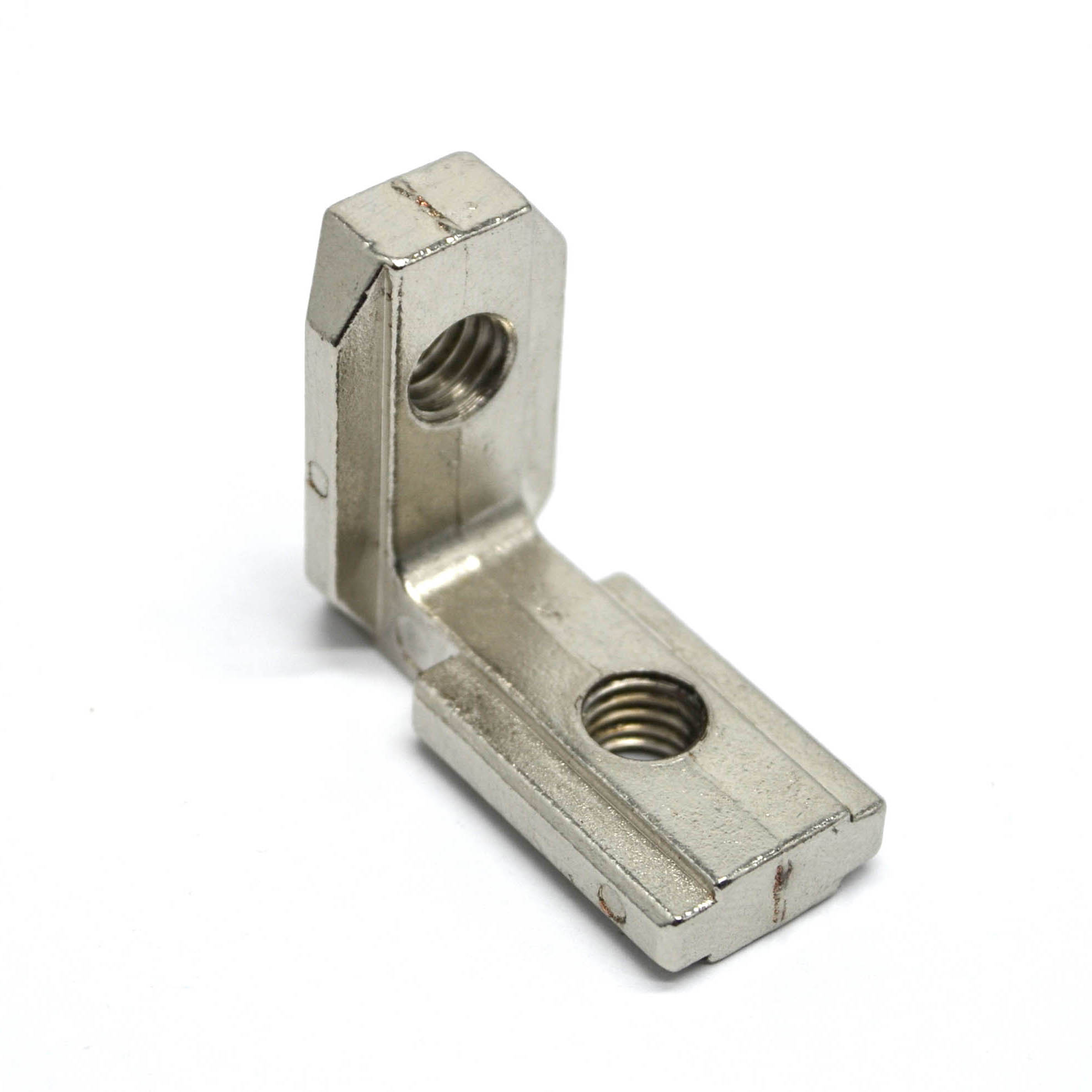

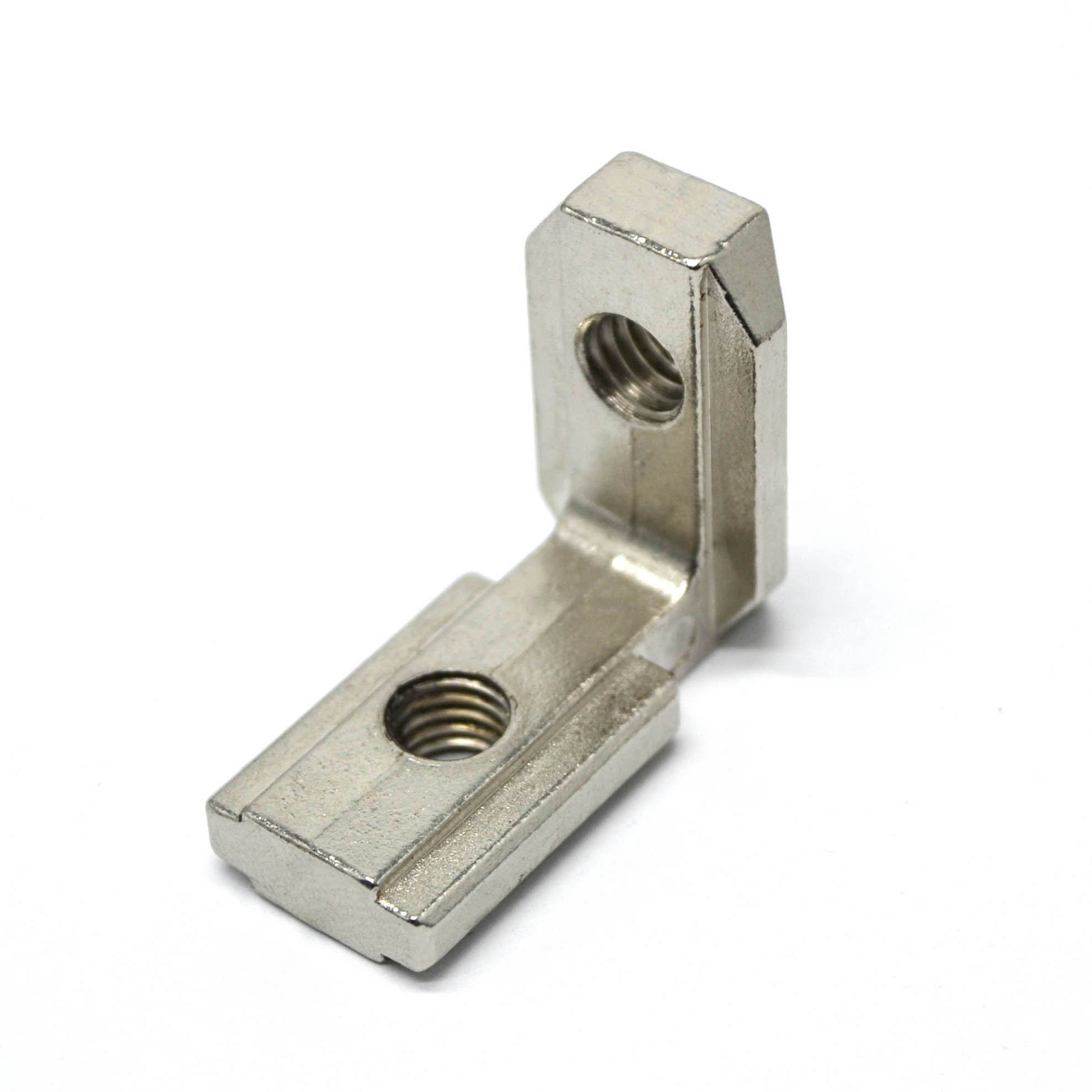

2055 | Универсальный внутренний угловой соединитель , паз 10

Внутренний угловой соединитель к профилям с пазом 10 мм
Соединитель внутренний для паза 10 мм
Угловой внутренний соединитель для профилей серии 40, 45 и 50, паз 10
Соединитель угловой для конструкционных профилей с пазом 10 мм
Соединитель для крепления профилей с пазом 10 мм под углом 90 градусов

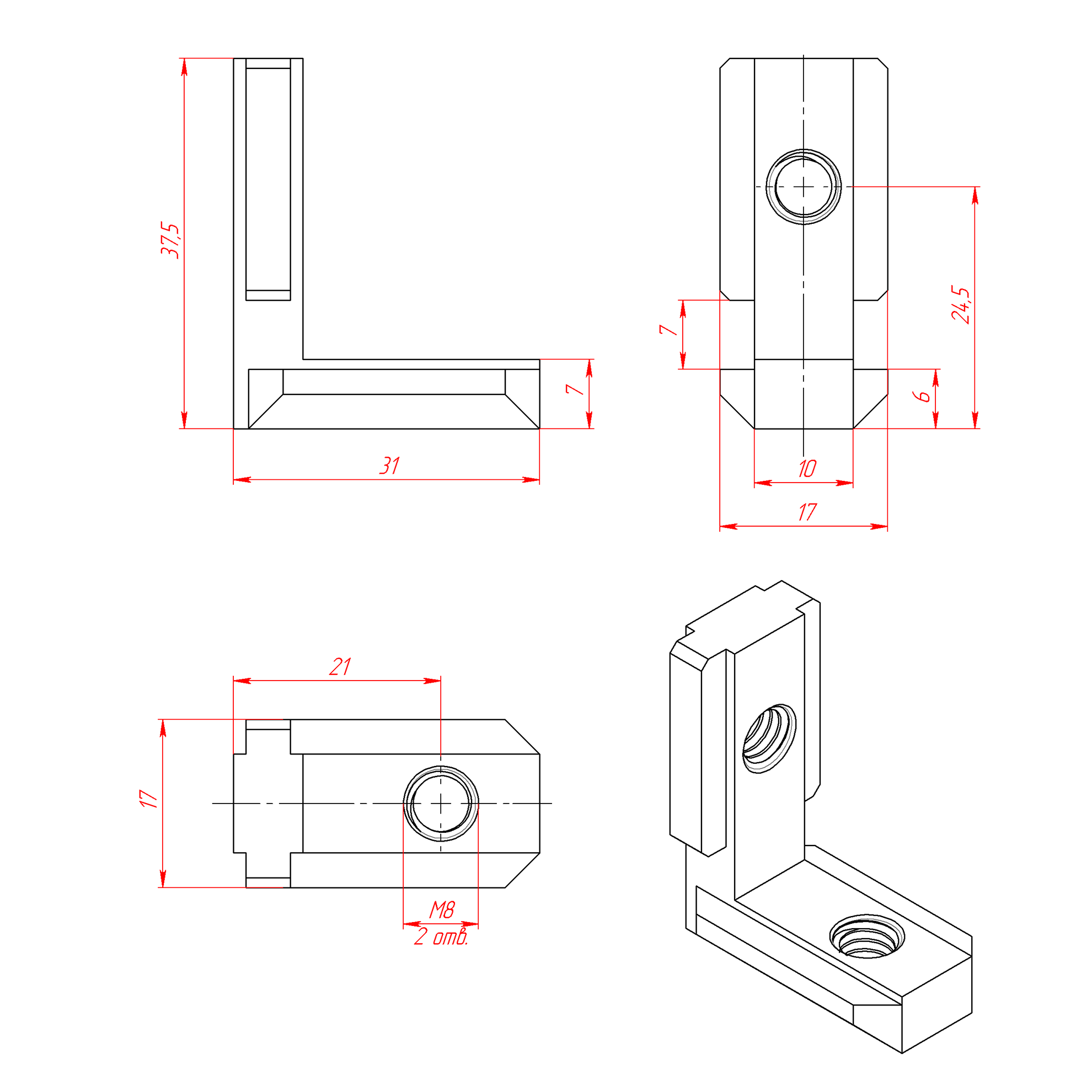

Чертёж углового соединителя 2055, паз 10 мм, для серии 40, 45 и 50
158.00 руб. от 1 шт.
( -3 % )
153.26 РУБ.
от 20 шт.
( -5 % )
150.10 РУБ.
от 50 шт.
( -7 % )
146.94 РУБ.
от 100 шт.
( -10 % )
142.20 РУБ.
от 500 шт.
( -15 % )
134.30 РУБ.
от 1000 шт.
RSI
Количество
добавить
Наличие 2055 | Универсальный внутренний угловой соединитель , паз 10
НА СКЛАДЕ:
3800 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Смотреть комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 2055 | Универсальный внутренний угловой соединитель , паз 10 (3D Модель).ZIP
Скачать
2. 2055 | Универсальный внутренний угловой соединитель , паз 10 (Чертеж).PDF
Скачать

Описание

Позволяет закрепить конструкционные алюминиевые профили между собой под углом 90 градусов. Совместим с пазом 10 мм.
Внутренний угловой соединитель монтируемый внутрь паза профиля, предназначен для сборки конструкция в которых по какой либо причине недопустимо использование соединителей другого типа, к примеру в угол изделия крепится какая-либо панель.

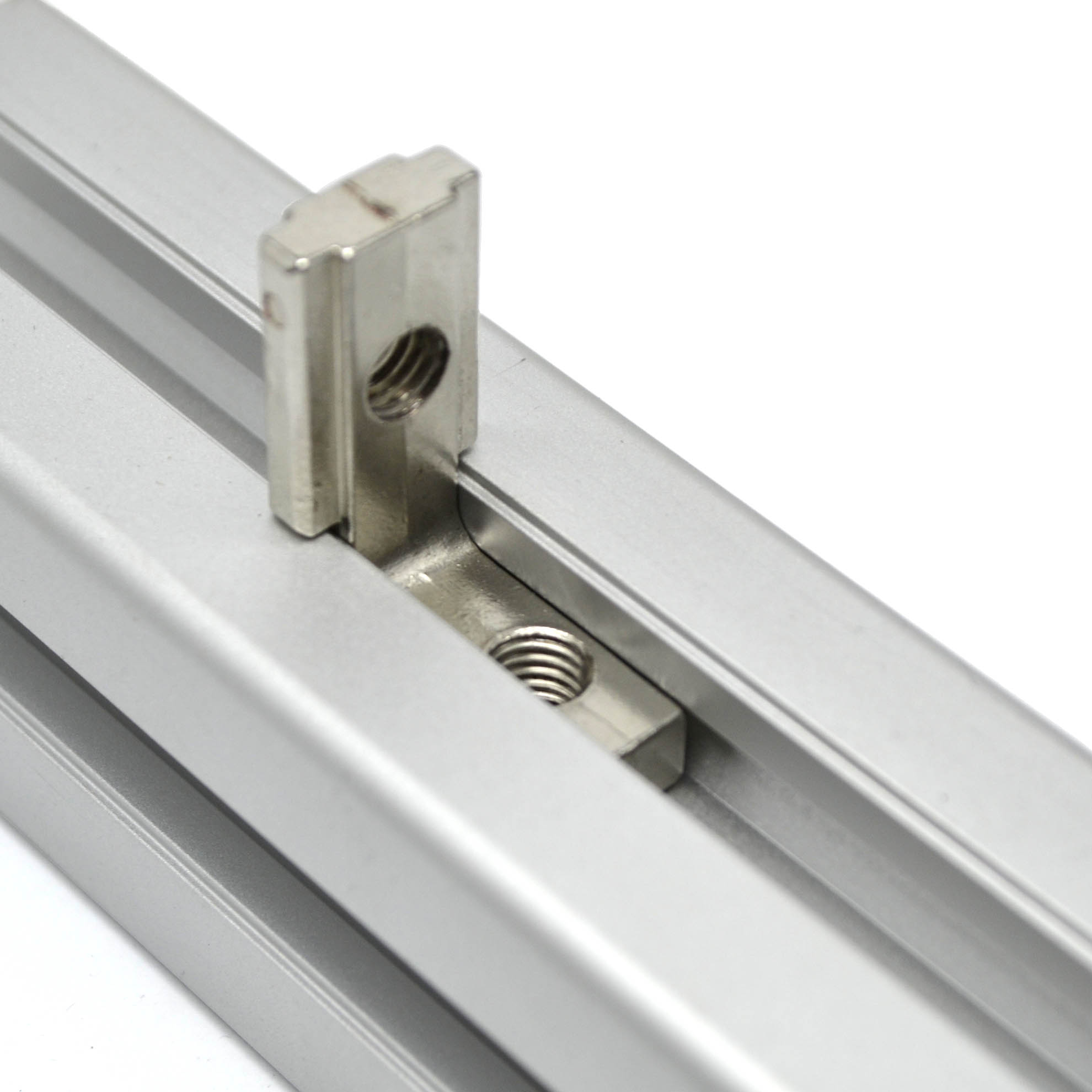

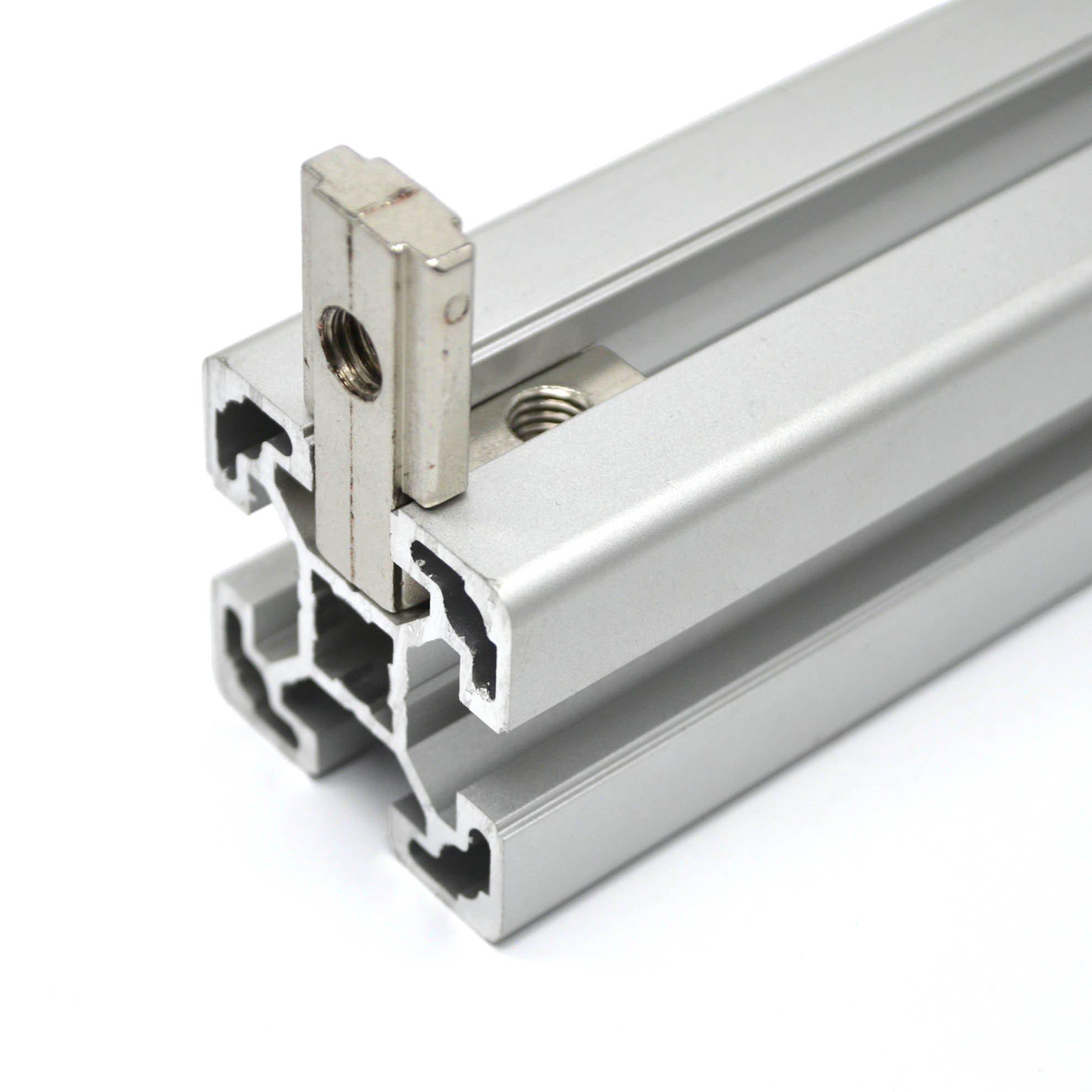

Устанавливается в паз профиля и фиксируется там при помощи резьбовой вставки арт. 5081 (М8х10).
О прочностных свойствах данного типа соединения можно судить уже исходя из материала из которого он изготовлен. Данный тип соединителя изготавливается из цинка путем литься под высоким давлением. Цинковые соединители не рассчитаны на большую нагрузку, их применение зачатую ограничивается корпусами приборов, установок, каркасами лабораторных стендов и т.д. Применение данного соединителя в ответственных высоконагруженных конструкциях не рекомендуется.

Характеристики

Артикул:
 2055
Профили:
 с пазом 10 мм, 40х40, 40х80, 40х120, 40х160, 45х45, 45х90, 45х135, 45х180, 50х50, 50х100, 50х150
Ширина паза, мм:
 10
Материал:
 Цинк литой под давлением / Алюминий
Вес, кг:
 0,033
Цвет:
 Алюминий

Комплекты сопутствующих крепежных элементов для арт. 2055

▼
К профилям с пазом 10 мм
Вариант 1
▼
руб./комлпект.
2 шт.
1. 5081 | Резьбовая вставка М8х10 мм - 2 шт.
добавить комплект
( в наличии )
