2034 | Внутренний угловой соединитель Паз 10

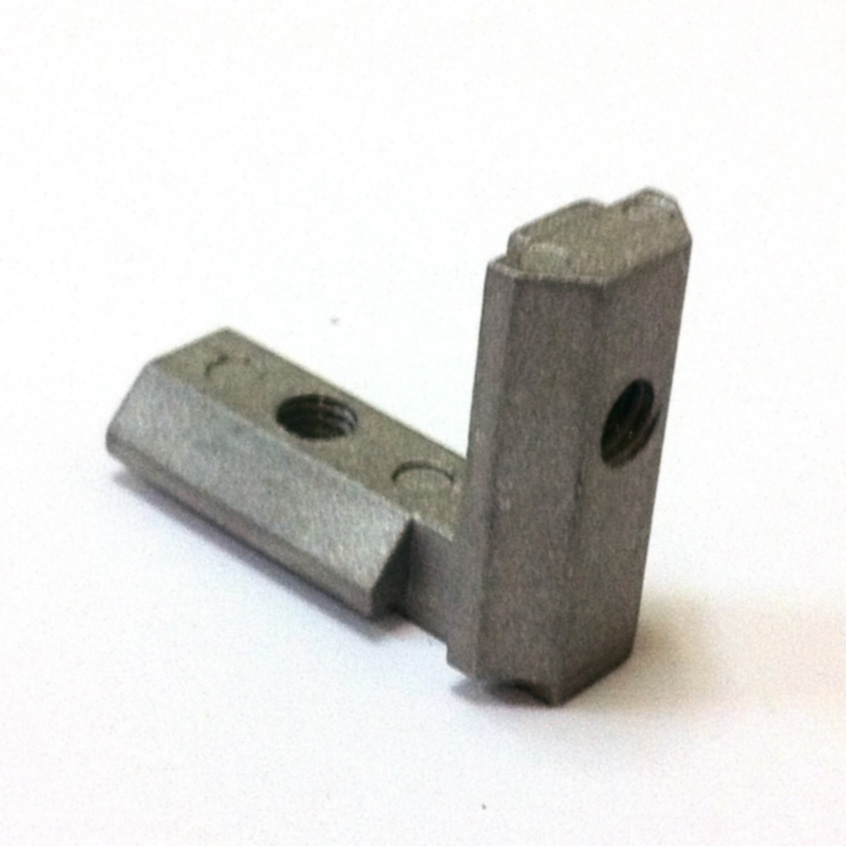

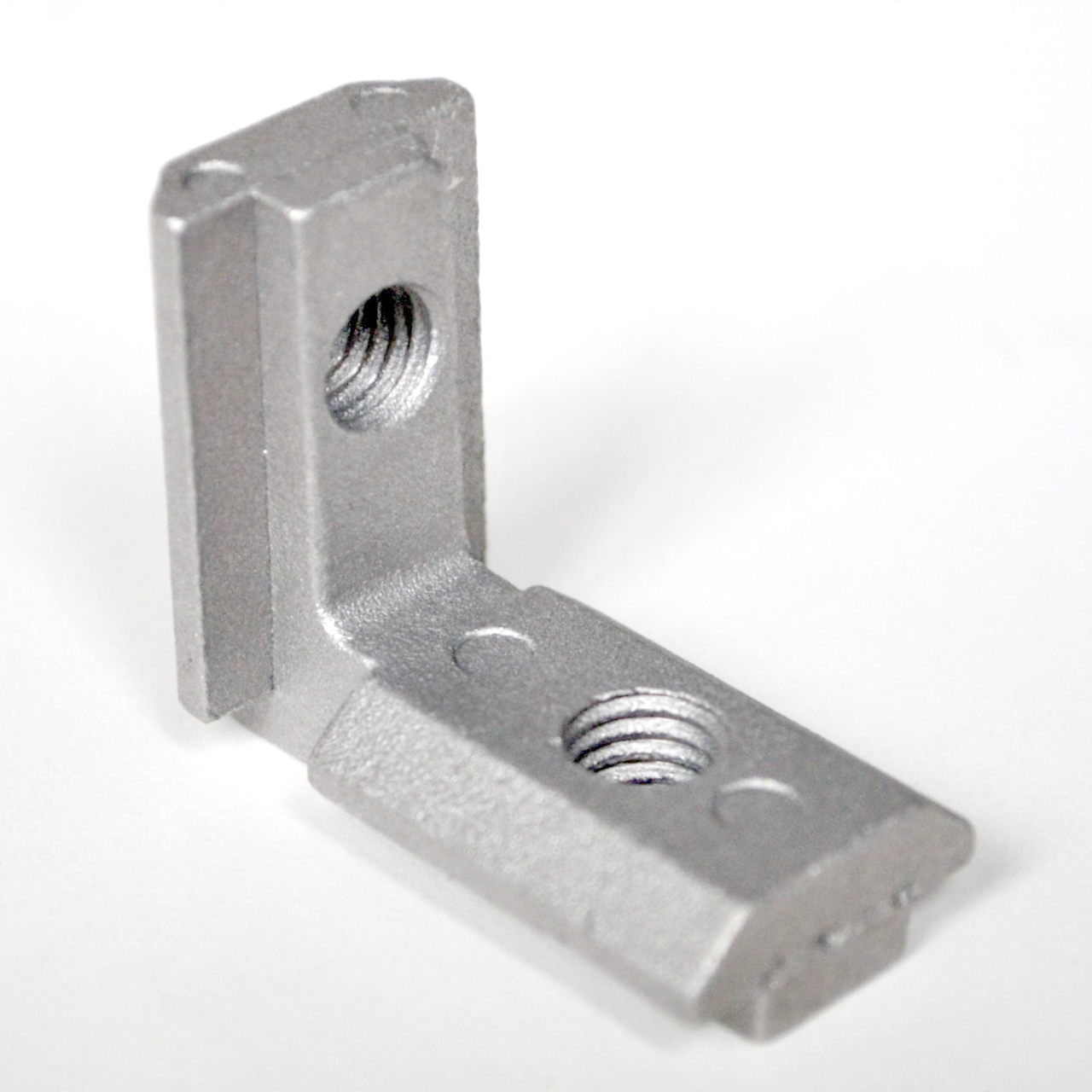

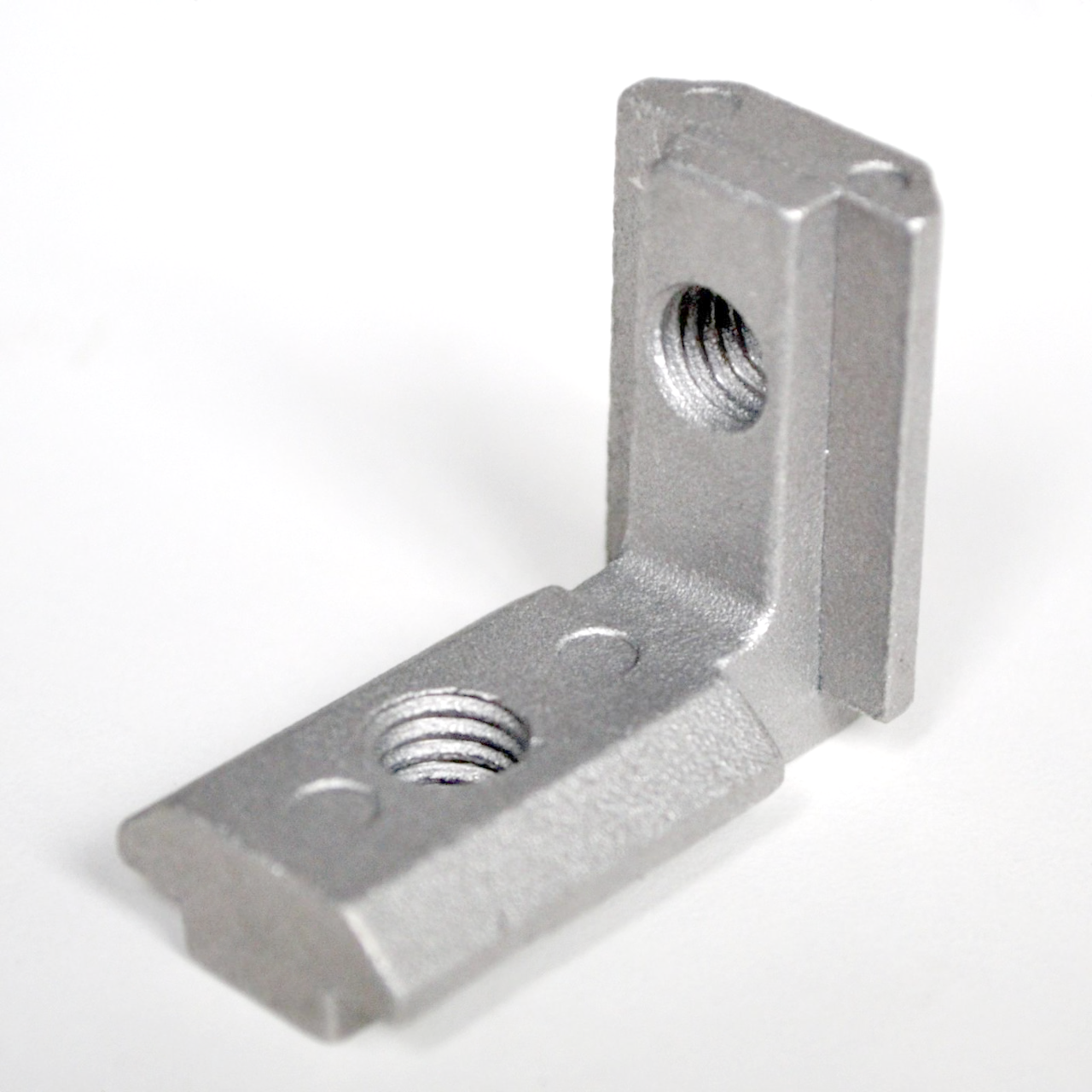

Внутренний угловой соединитель паз 10

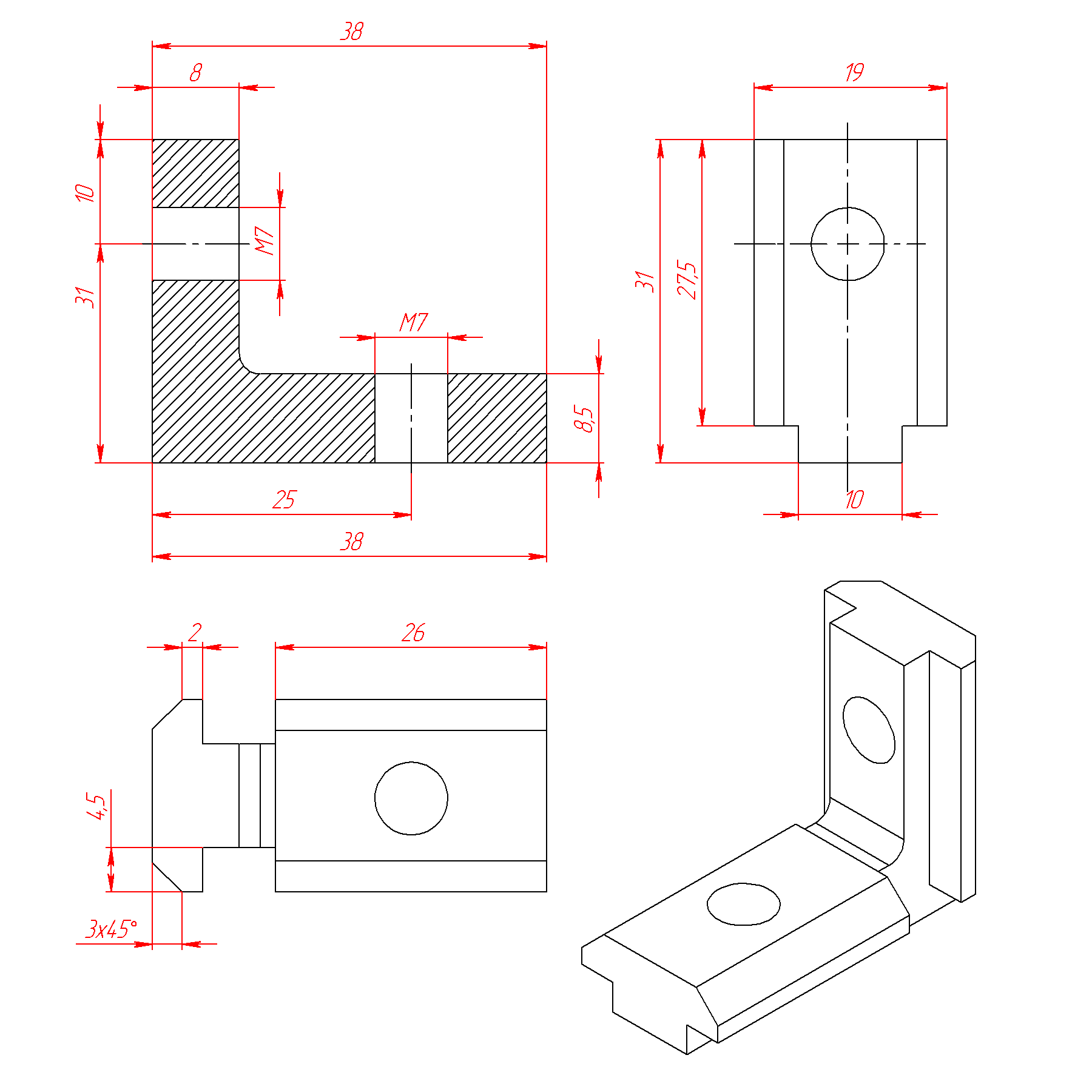

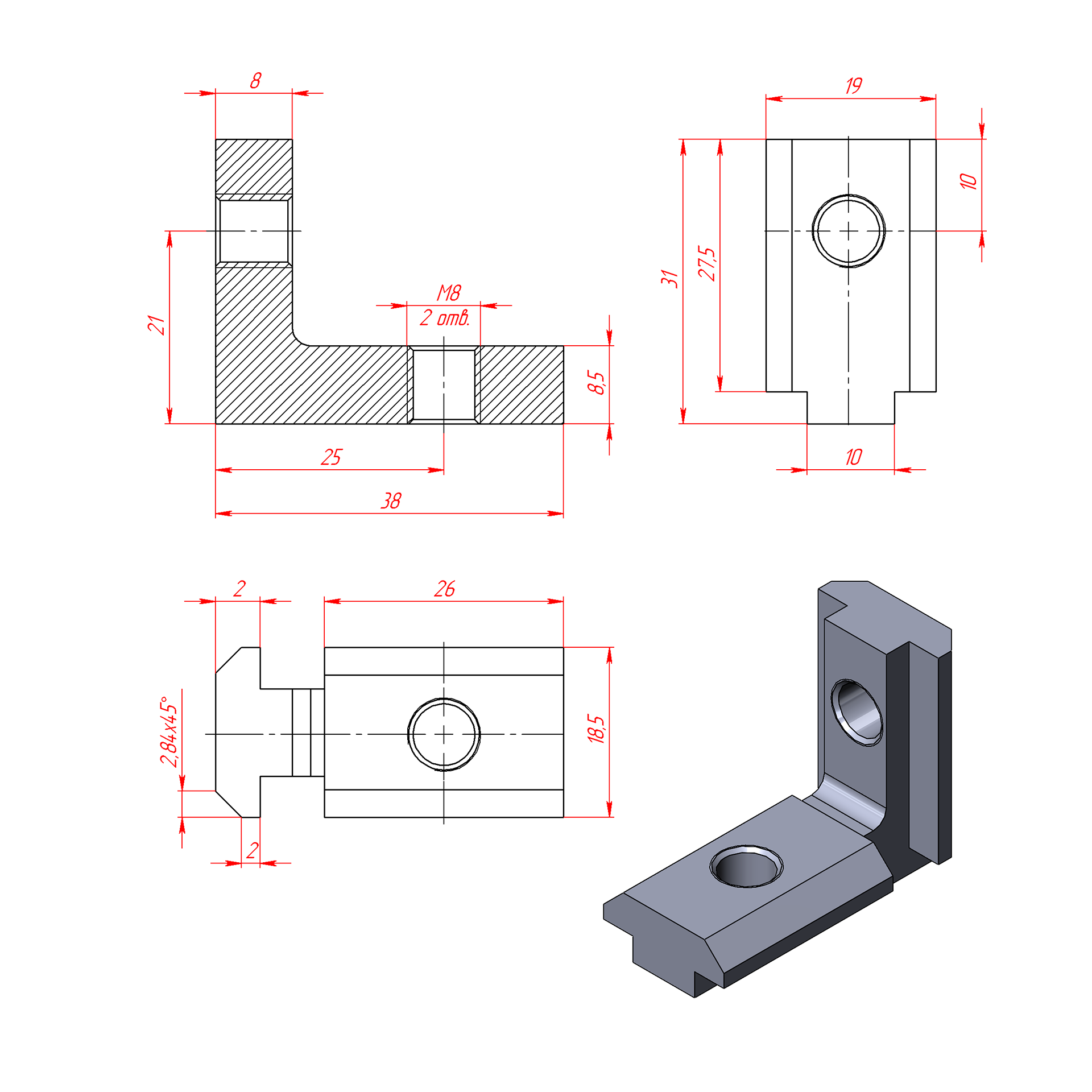

Чертеж угловой соединитель, артикул 2034, профиль серии 45, профиль серии 50
Соединитель внутренний паз 10
Соединитель для профиля паз 10
Соединитель для конструкционного профиля паз 10
Внутренний соединитель для конструкционного профиля
Купить внутренний угловой соединитель
96.00 руб. от 1 шт.
( -3 % )
93.12 РУБ.
от 20 шт.
( -5 % )
91.20 РУБ.
от 50 шт.
( -7 % )
89.28 РУБ.
от 100 шт.
( -10 % )
86.40 РУБ.
от 500 шт.
( -15 % )
81.60 РУБ.
от 1000 шт.
RSI
Количество
добавить
Наличие 2034 | Внутренний угловой соединитель Паз 10
НА СКЛАДЕ:
2500 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Смотреть комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 2034 | Внутренний угловой соединитель Паз 10 (3D Модель).STEP
Скачать
2. 2034 | Внутренний угловой соединитель Паз 10 (Чертеж).PDF
Скачать

Описание

Внутренний угловой соединитель для конструкционных профилей 45 и 50 серии.
Применяется в профилях с 10 пазом (пазом шириной 10 мм). Основное достоинство - свободный угол.

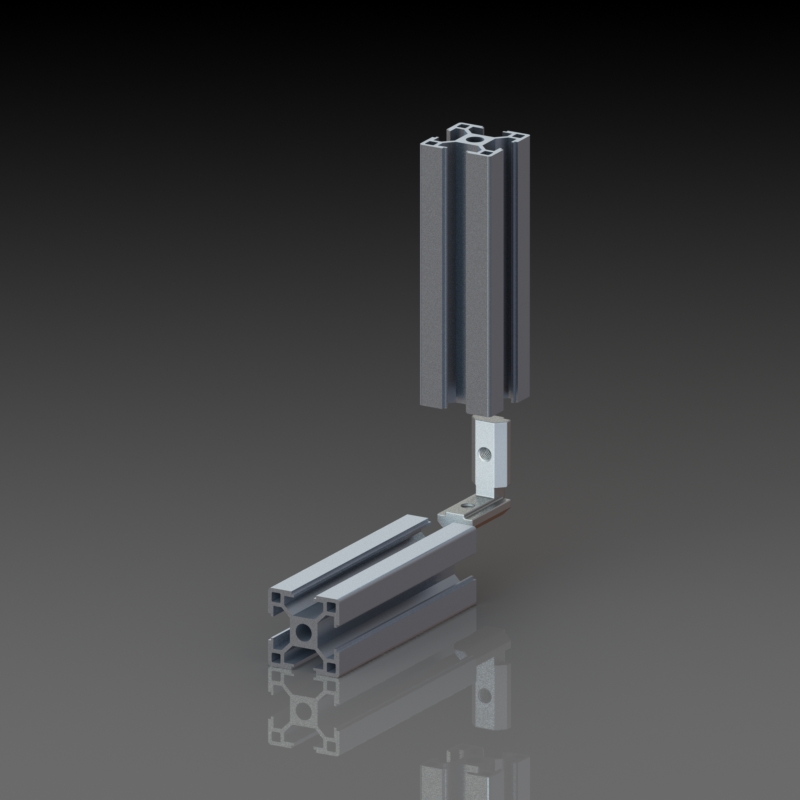

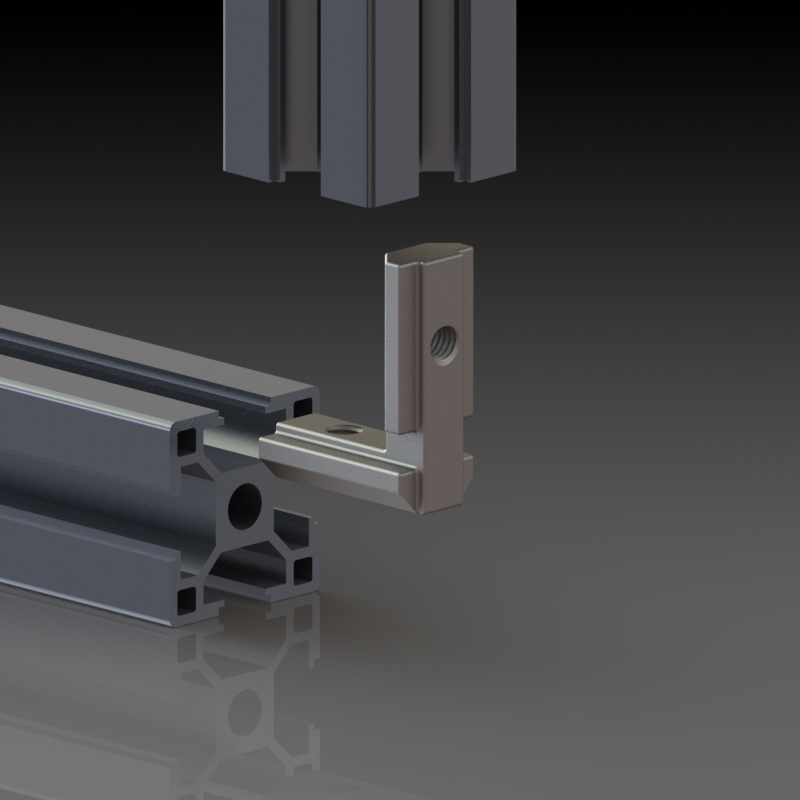

Одной стороной устанавливается снаружи конструкции, другой изнутри, оставляя максимально свободным пазовое пространство внутри угла.
Является аналогом углового соединителя арт. 2033, монтируемого полностью изнутри угла.
Уголок совмести с профиля прочих производителей. В частности с профилям фирмы Bosch, Item и т.д.
Фиксация соединителя в пазу осуществляется двумя резьбовыми вставками с внутренним шестигранником М8х10.

Характеристики

Артикул:
 2034
Профили:
 с пазом 10 мм
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842535572
Материал:
 Алюминий литой под давлением
Вес, кг:
 0,016
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 Класс точности 9 по ГОСТ 26645-85 2002

Комплекты сопутствующих крепежных элементов для арт. 2034

▼
К профилям с пазом 10 мм
Вариант 1
▼
руб./комлпект.
2 шт.
1. 5081 | Резьбовая вставка М8х10 мм - 2 шт.
добавить комплект
( в наличии )

Возможные замены или аналоги для арт. 2034:

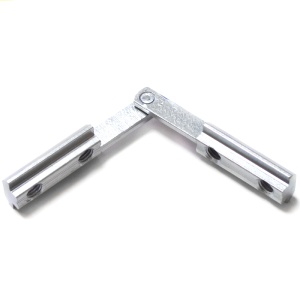

5352 / 5135 | Линейный соединитель, любой угол, паз 10, тип А 5352 / 5135 | Линейный соединитель, любой угол, паз 10, тип А
