5216 | Быстрый соединитель, круглая шляпка, серия 40, 45, 50 и 60 паз 10

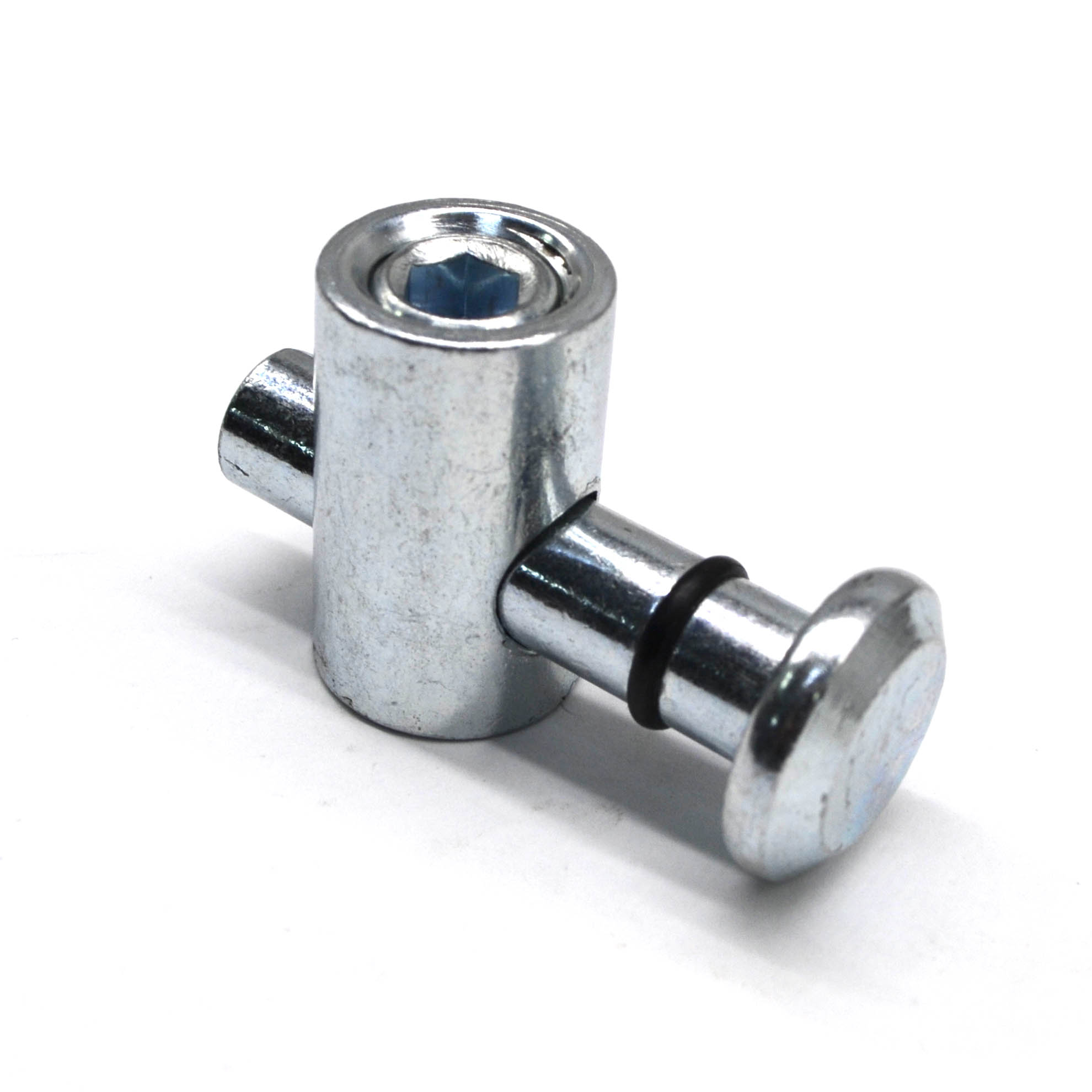

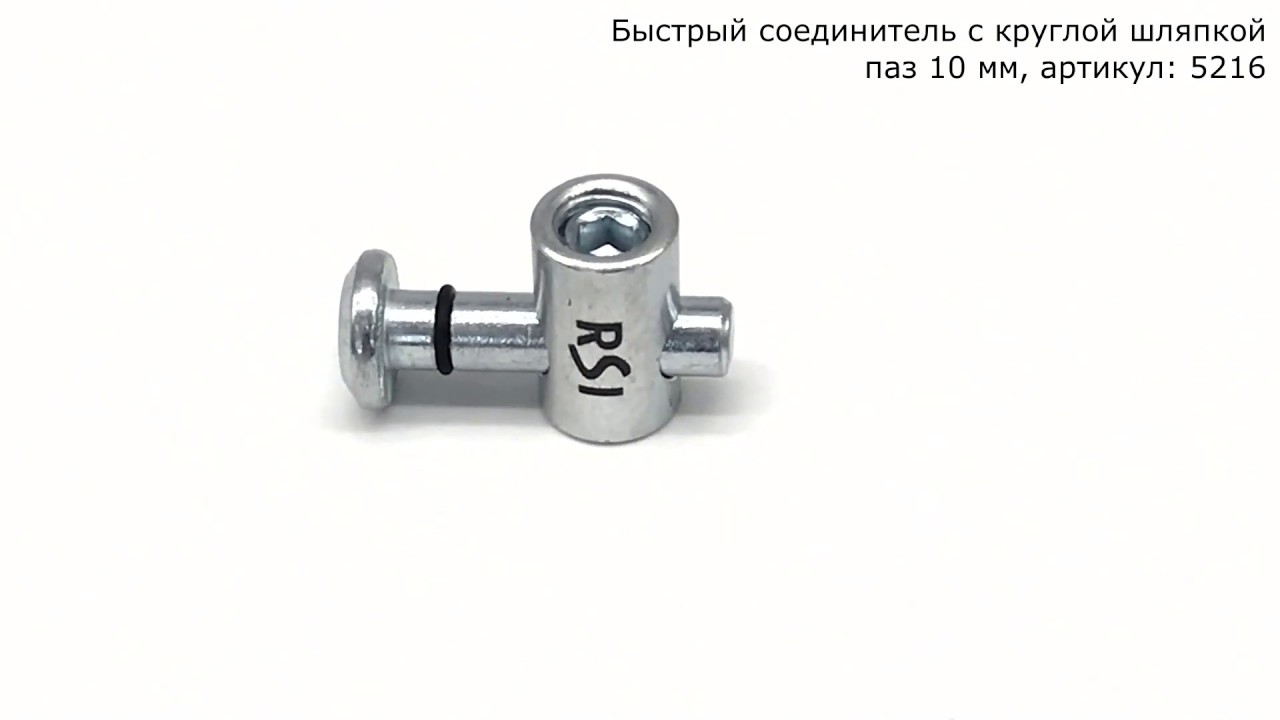

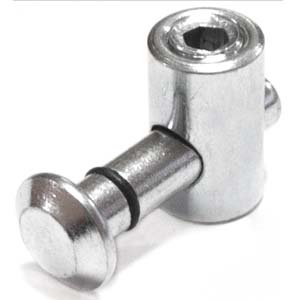

Быстрый соединитель 10-10 круглая шляпка
5216 | Быстрый соединитель, круглая шляпка, серия 40, 45, 50 и 60 паз 10 изображение 1

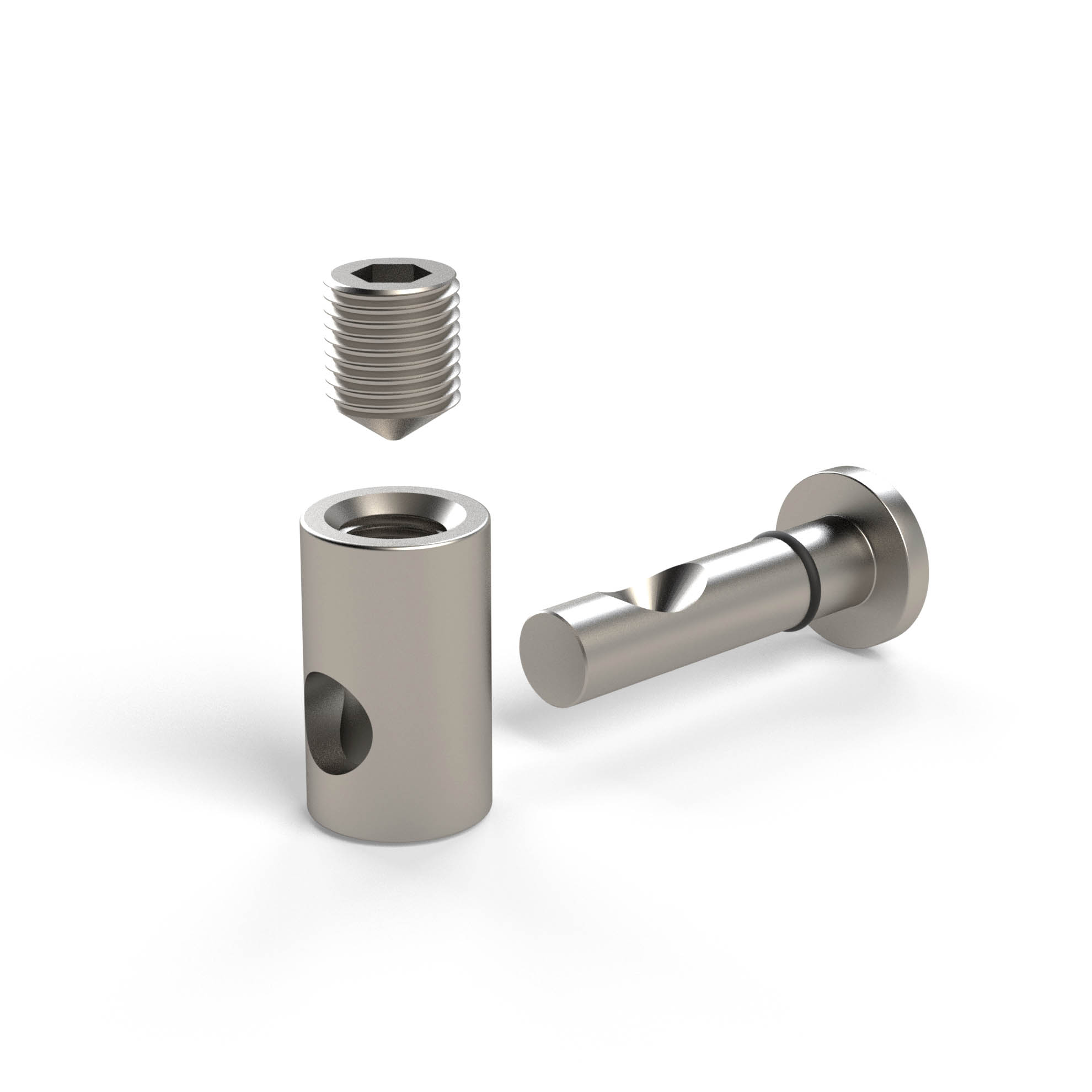

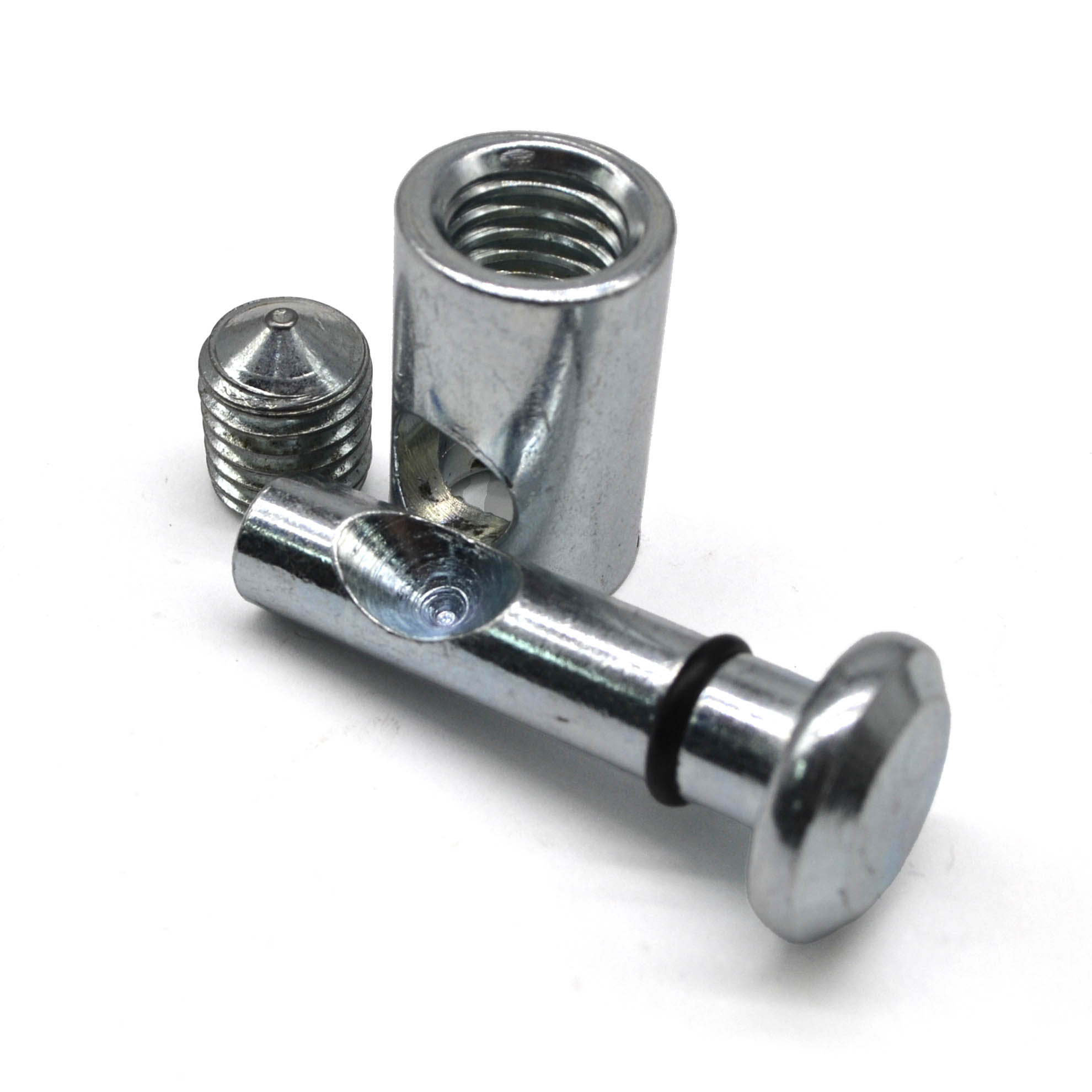

Быстрый соединитель 10-10 с круглой шляпкой в разрезе

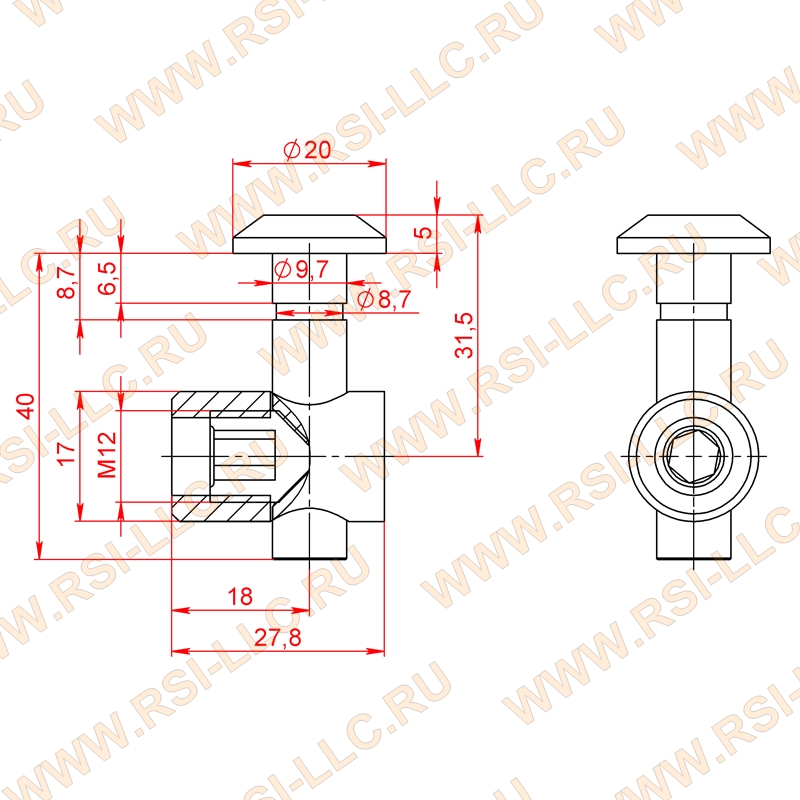

Чертеж быстрого соединителя 10-10

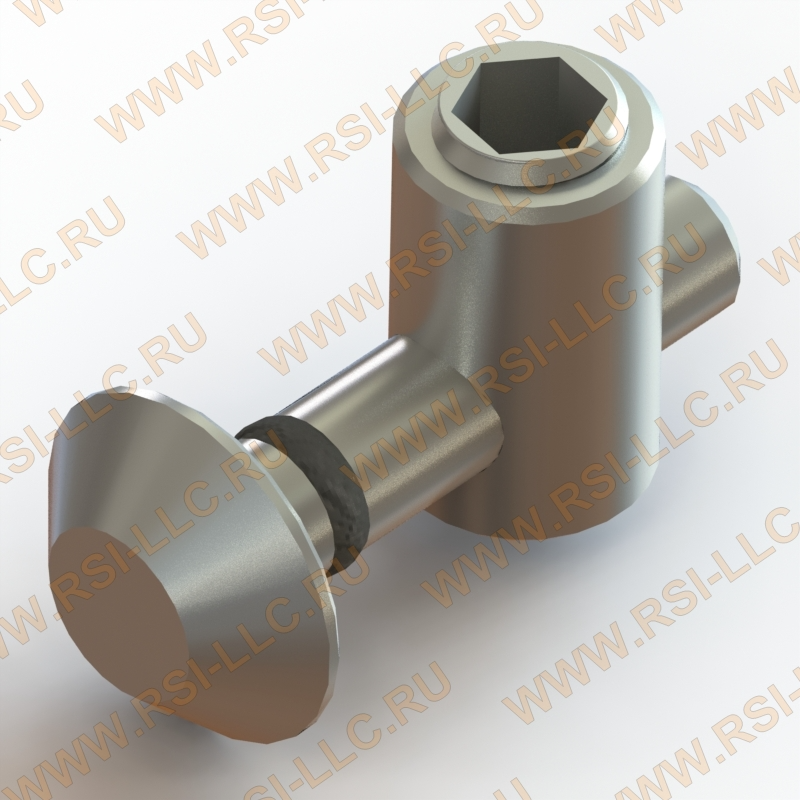

Быстросъемный соединитель для конструкционных профилей с пазом 10 мм

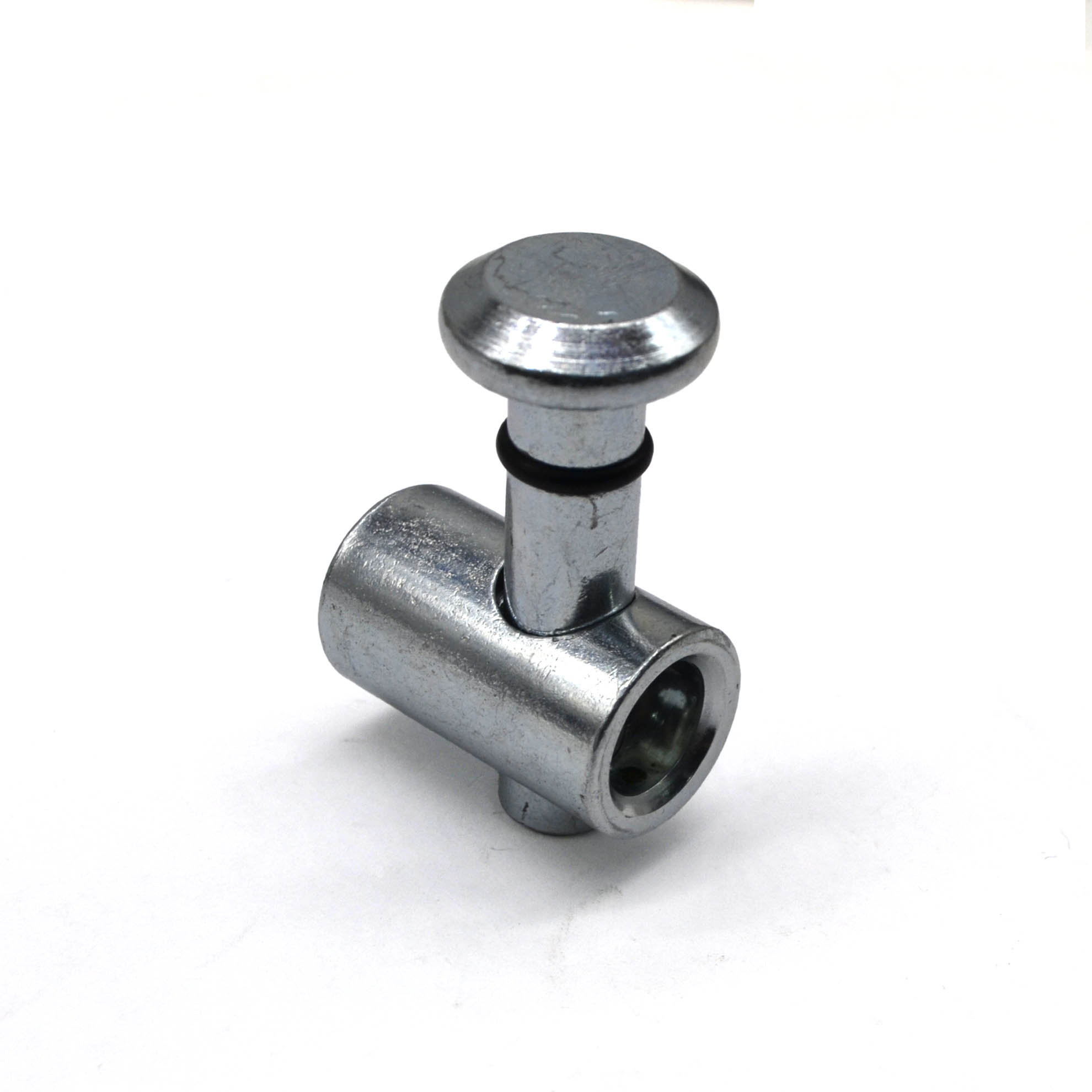

Быстрый соединитель для алюминиевых профилей с пазом 10 мм

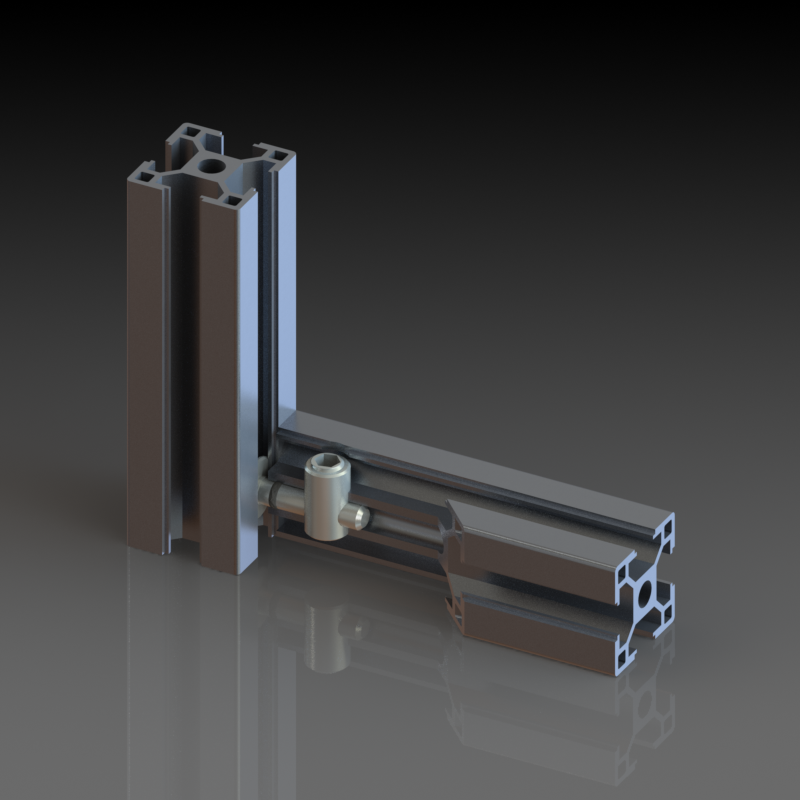

Схема установки быстрого соединителя в профиль 45х45

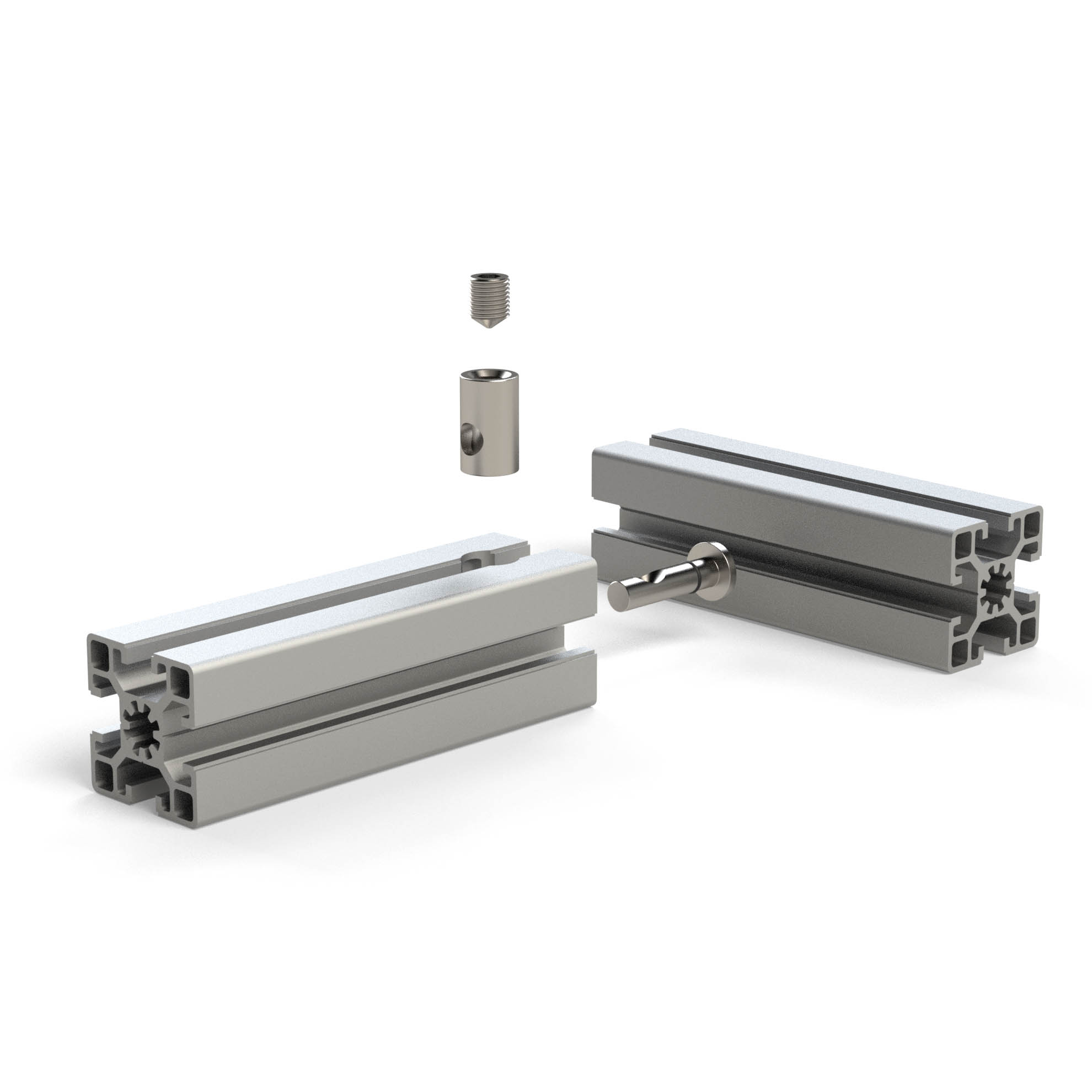

Схема закрепления якорной части быстрого соединителя резьбовой вставкой
195.00 руб. от 1 шт.
( -5 % )
185.25 РУБ.
от 50 шт.
( -6 % )
183.30 РУБ.
от 100 шт.
( -8 % )
179.40 РУБ.
от 500 шт.
( -10 % )
175.50 РУБ.
от 1000 шт.
( -15 % )
165.75 РУБ.
от 5000 шт.
RSI
Количество
добавить
Наличие 5216 | Быстрый соединитель, круглая шляпка, серия 40, 45, 50 и 60 паз 10
НА СКЛАДЕ:
18200 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. 5216 | Быстрый соединитель, круглая шляпка, серия 40, 45, 50 и 60 паз 10 (3D-модель).STEP
Скачать
2. 5216 | Быстрый соединитель, круглая шляпка, серия 40, 45, 50 и 60 паз 10 (Чертеж).PDF
Скачать

Описание

Быстрый соединитель к конструкционным профилям с пазом 10 мм.
 К разделу быстрых соединителей относятся крепёжные элементы, позволяющие скреплять профиля, ориентированные в определенном направлении друг к другу (оси профилей перпендикулярны, либо соосны).
Быстрые соединители охватывают большинство типов требуемых соединений и, как следует из названия, позволяют выполнять быстрый монтаж.
Быстрозажимные соединители представляют собой универсальные угловые крепежи, которые могут использоваться для изготовления опорных рам, защитных ограждений и т.д. Хорошая доступность гарантирует простую и быструю сборку. Три паза остаются свободными для монтажа элементов поверхности.

Характеристики

Артикул:
 5216
Серия профилей:
 с пазом 10 мм
Аналог Bosch Rexroth Group:
 3842535458
Аналог Kanya:
 C20-90
Материал:
 Сталь оцинкованная
Вес, кг:
 0.6
Цвет:
 Цинк

Возможные замены или аналоги для арт. 5216:

5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10 5108 | Болтовой соединитель, серия 40, 45, 50 и 60 паз 10
45.00 руб./шт.
 ⓘ - в наличии ≈ 10000 шт.
