3023 | Ручка алюминиевая (электропроводящая) 180мм

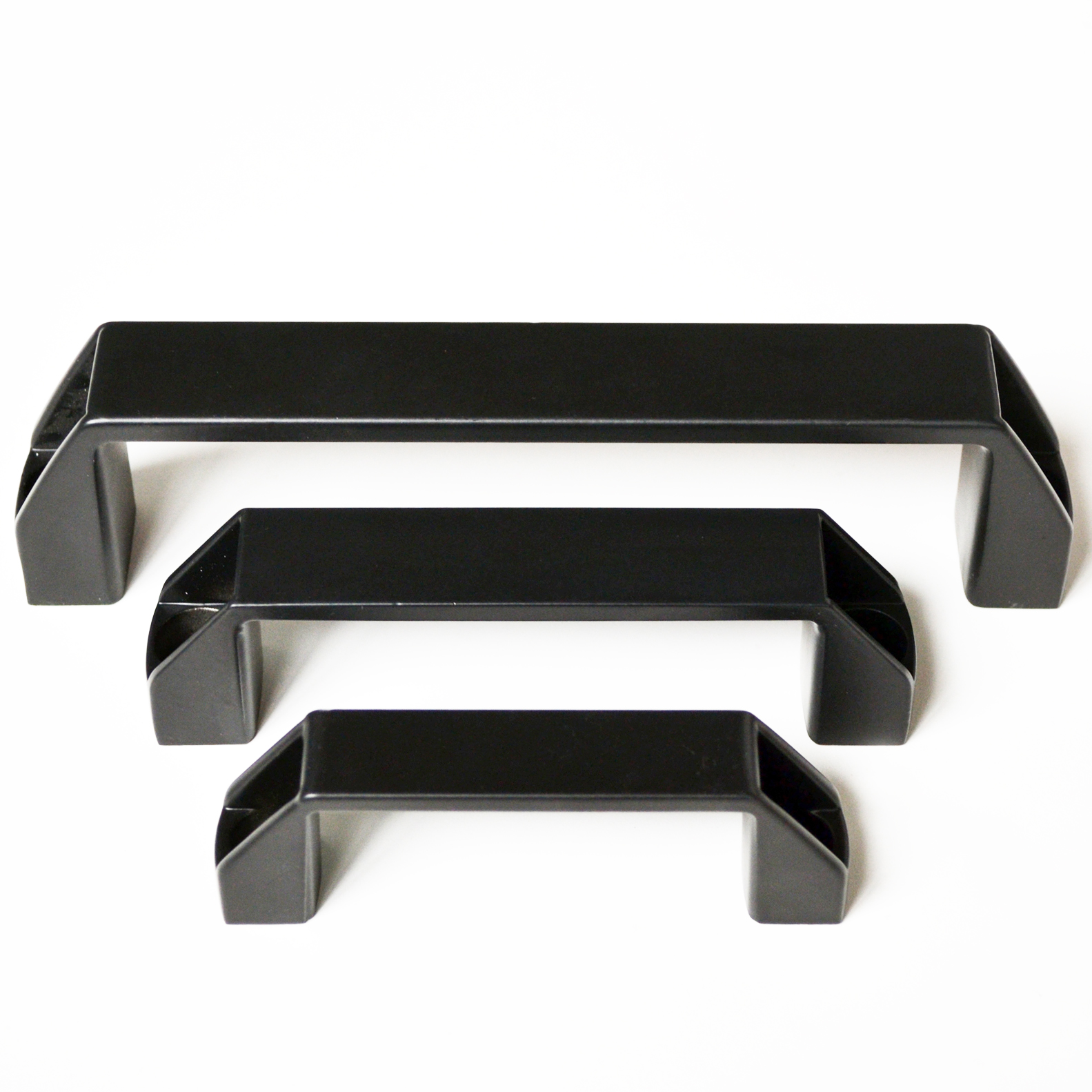

Ручка алюминиевая дверная 180 мм

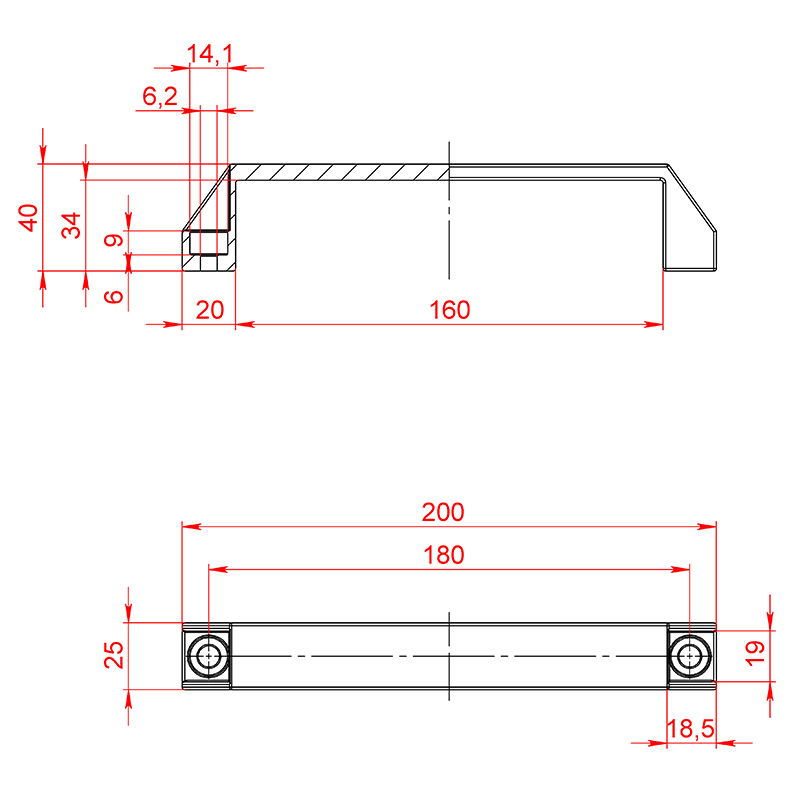

Чертеж - Ручка алюминиевая дверная 180 мм
3842525767
Алюминиевый дверные ручки РСИ
308.40 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие 3023 | Ручка алюминиевая (электропроводящая) 180мм
НА СКЛАДЕ > 50 шт.
В ПУТИ > 200 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

Цена указана за 1 шт. с НДС

Аналог Bosch Rextoth Group 3842525767

Алюминиевая ручка артикул 3023, подходит к профилям любой серии, кроме двадцатой (10й).
Ручка окрашена черной порошковой краской.
180 мм это это самая длинна ручка из всей токопроводящей серии ручек RSI.
Наиболее часто она используется в корпусах тяжелых приборов, имеющих модульную конструкцию.

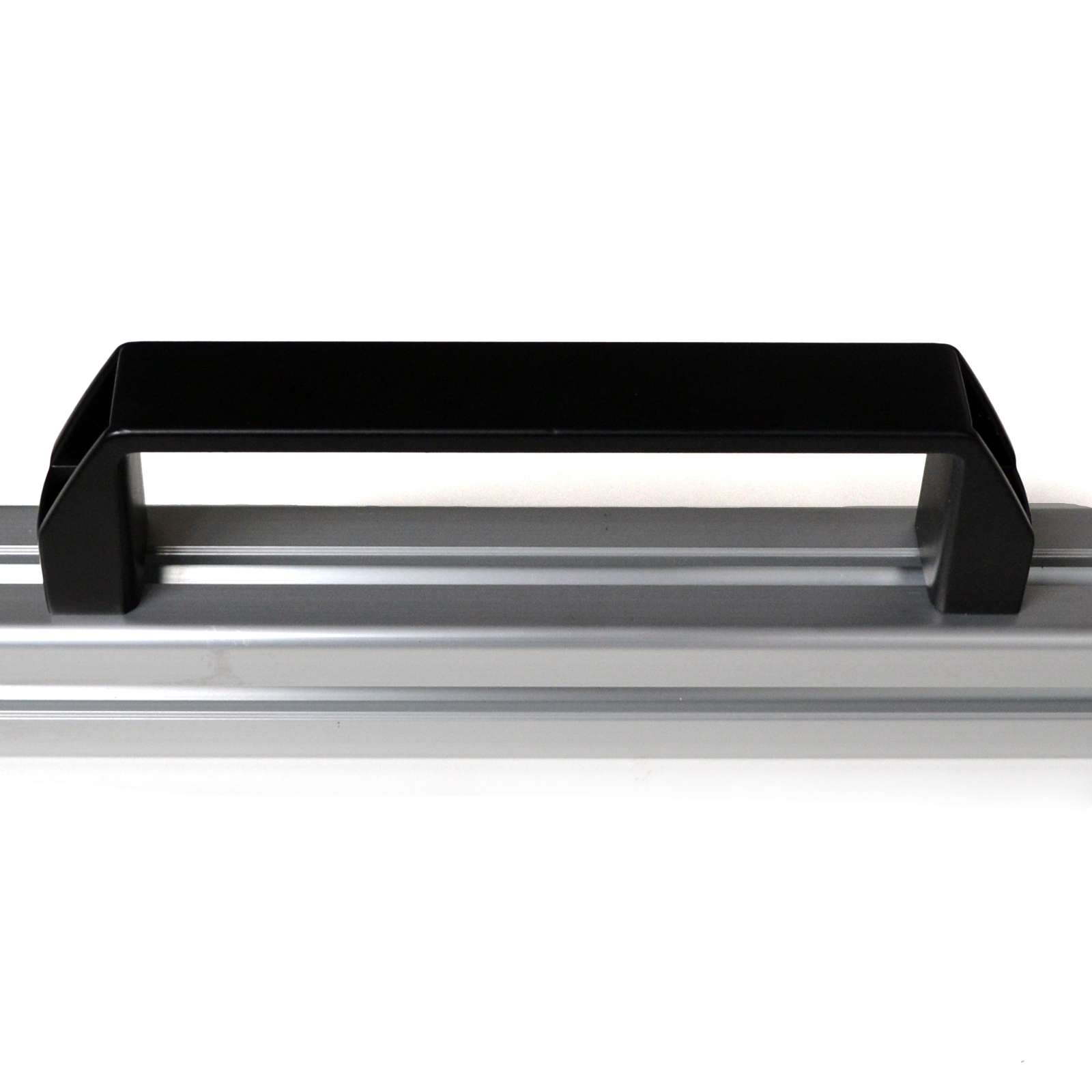

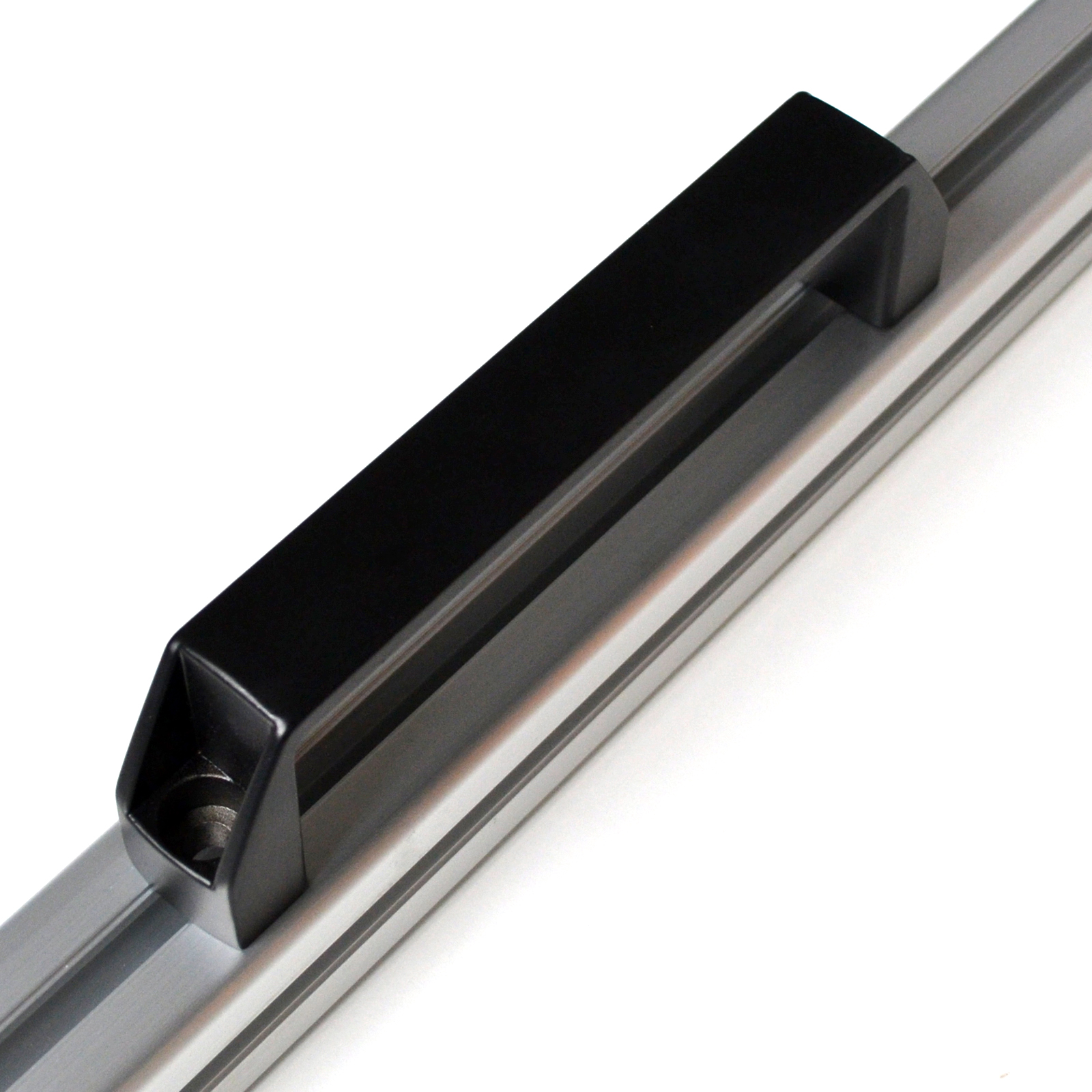

Крепится ручка непосредственно в паз профиля, при помощи двух винтов стандарта DIN912 и двух пазовых сухарей (либо т-гаек), подбираемых в соответствии с серией профиля, в который монтируется ручка.
Загрузить:
- 3D модель (3023.STEP)
- Чертеж  (3023.PDF)
Не забудьте купить комплект крепежа к арт. 3011:

К профилям серии 30
1. Сухарь 8М8 арт. 5068 - 2шт.
2. Винт М8х16 DIN912 - 2шт.

К профилям серии 40
1. Сухарь 8М8 арт. 5071AL - 2шт.
2. Винт М8х20 DIN912 - 2шт.

К профилям серии 45 и 50
1. Т-гайка 10М8 арт. 5018 - 2шт.
2. Винт М8х20 DIN912 - 2шт.

Характеристики

Артикул:
 3023
Длина:
 180мм
Аналог Bosch Rexroth Group:
 3842525767
Материал:
 Алюминий, покраска в черный цвет
Вес, кг:
 0,157
