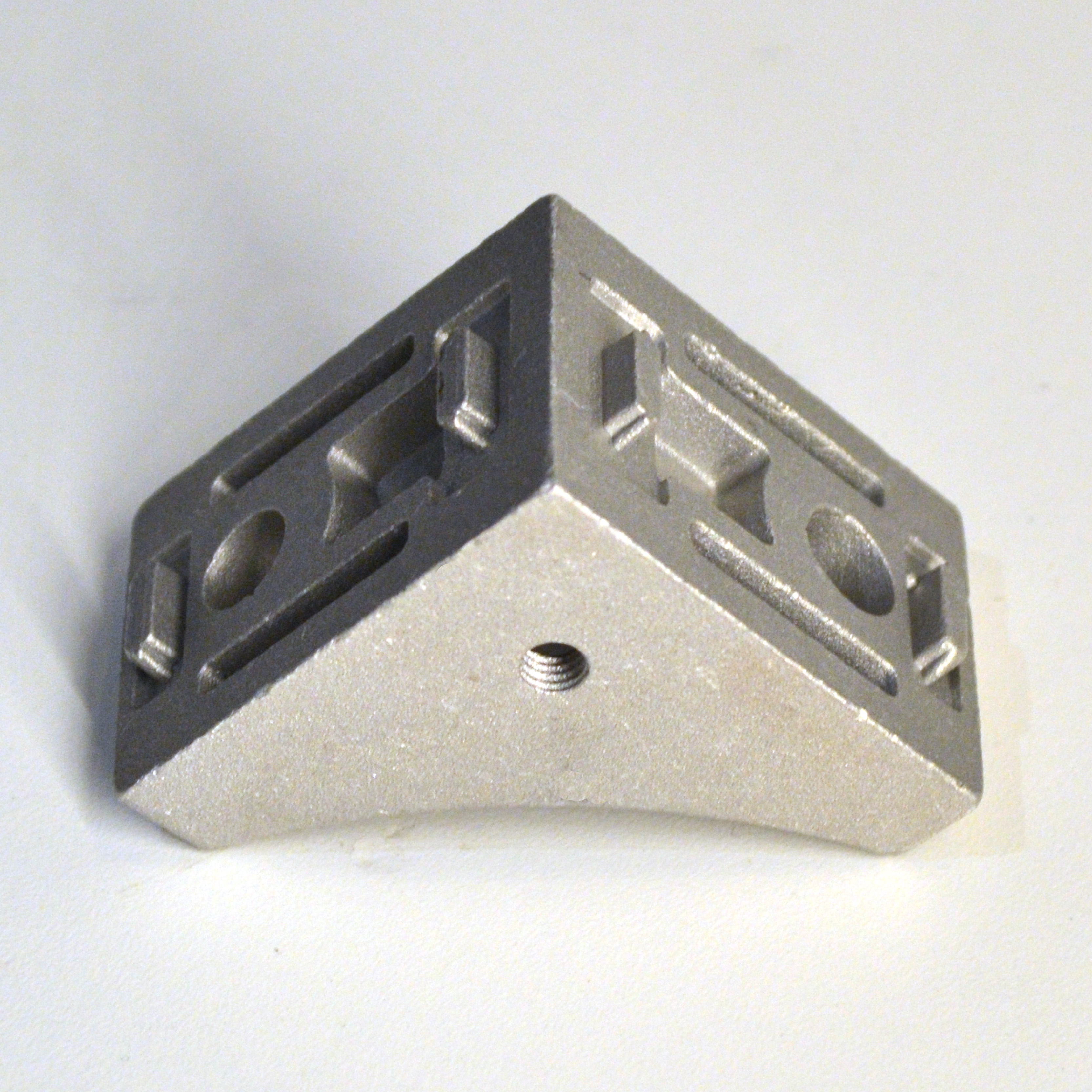

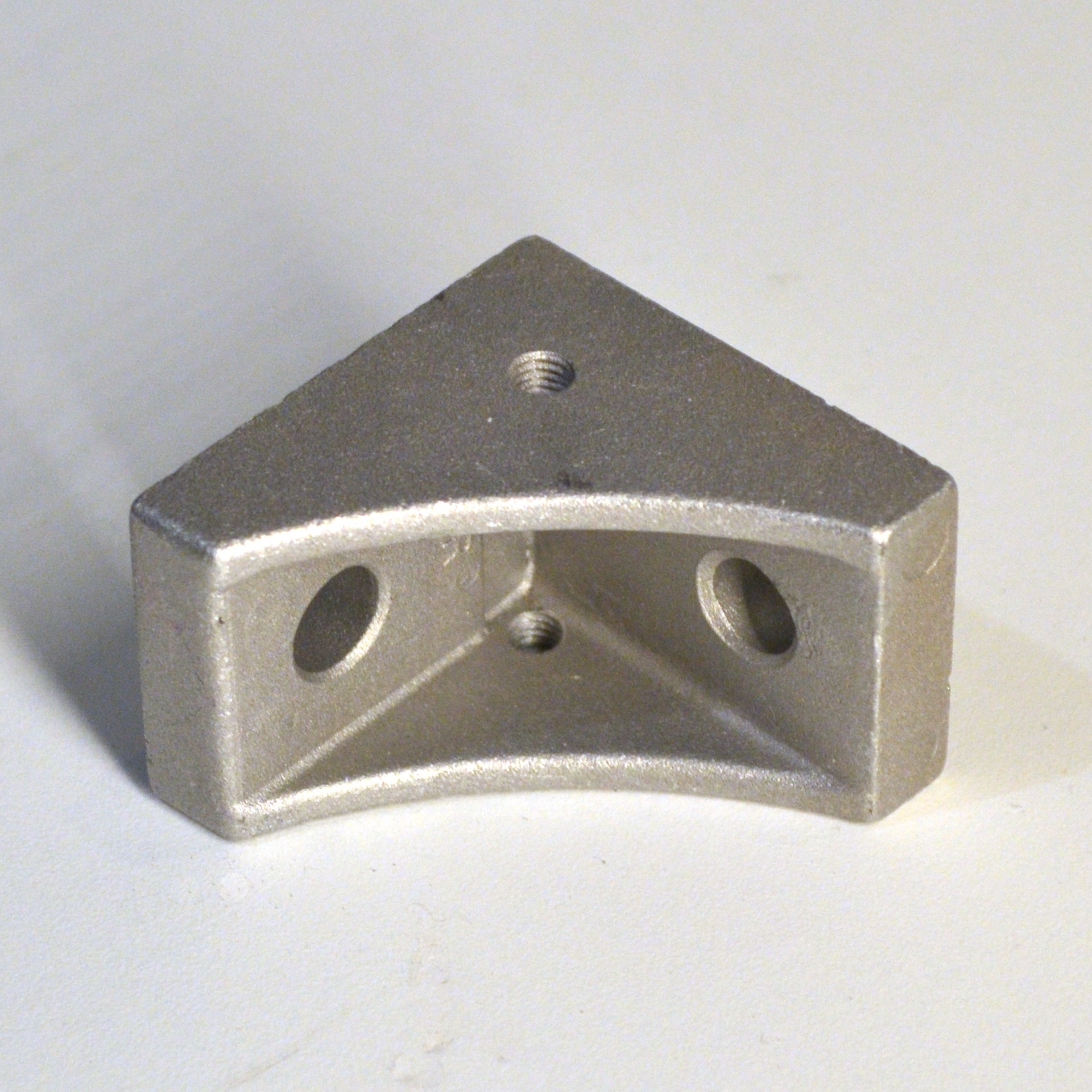

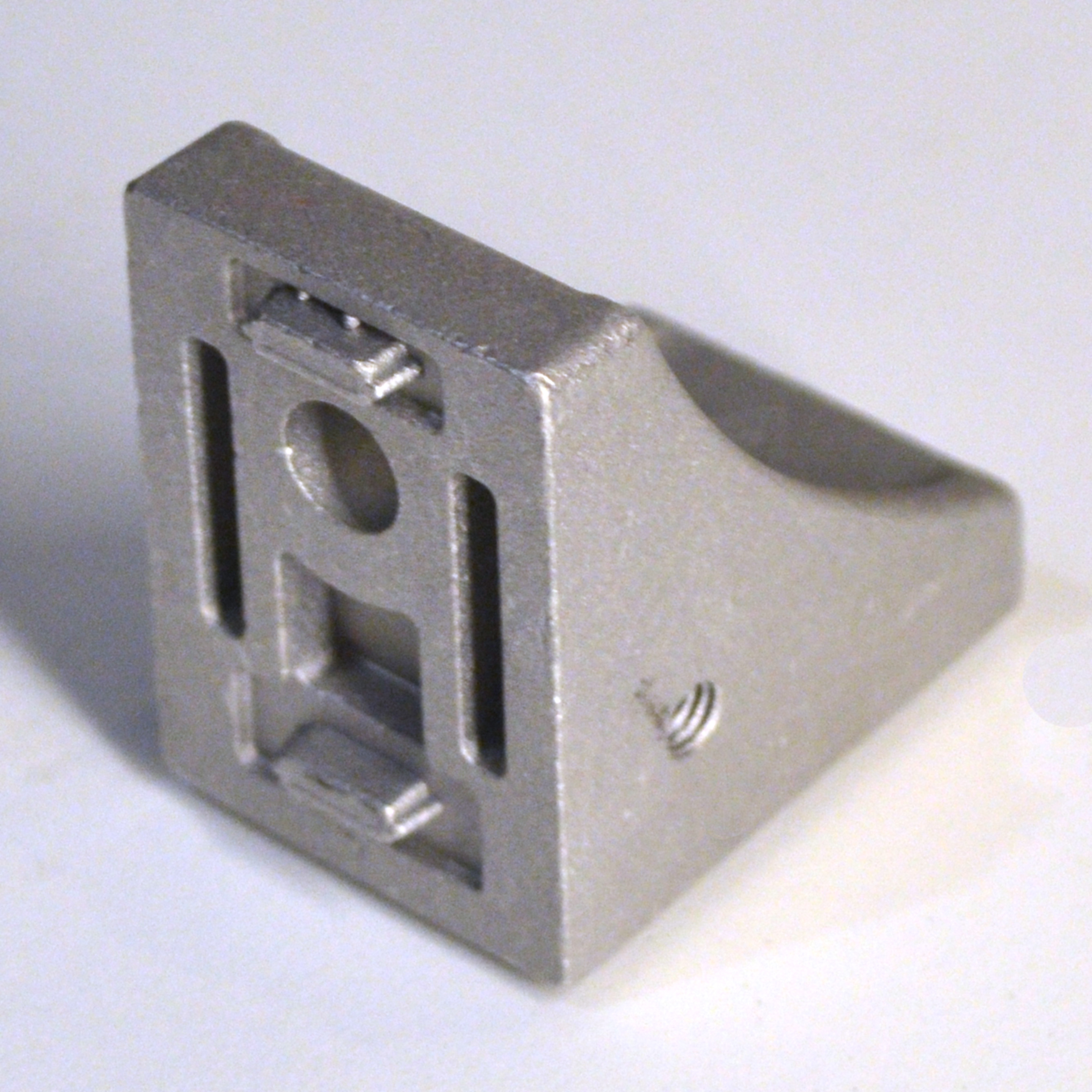

1032 | Угловой соединитель 45х45 (для панелей, к профилям серии 45 и 50)

Угловой соединитель 45х45 для панелей
угловые соединители профиля 45х45 для панелей
3842523558 уголок 45х45 для крепления панелей
алюминиевый угловой соединитель 45х45 для панелей
угловой соединитель для алюминиевого профиля 45х45 для панелей
угловой соединитель для станочного профиля 45х45 для панелей
угловой соединитель для конструкционного профиля 45х45 для панелей
угловой соединитель для алюминиевого конструкционного профиля 45х45 для панелей

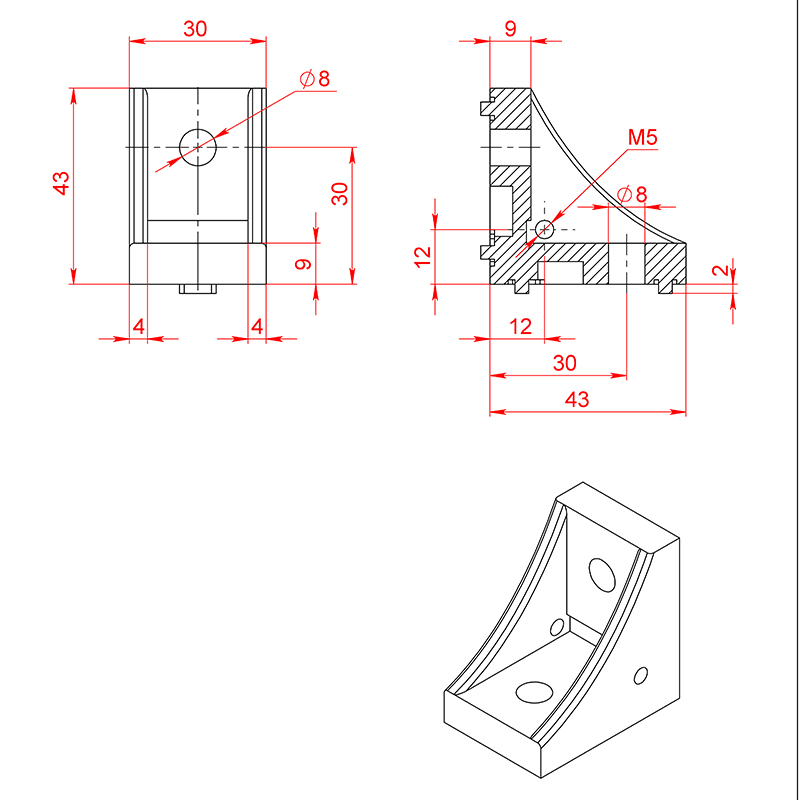

Чертеж углового соединителя для конструкционных профилей арт. 1032
165.00 руб. от 1 шт.
( -3 % )
160.05 РУБ.
от 20 шт.
( -4 % )
158.40 РУБ.
от 50 шт.
( -5 % )
156.75 РУБ.
от 100 шт.
( -7 % )
153.45 РУБ.
от 500 шт.
( -10 % )
148.50 РУБ.
от 1000 шт.
RSI
Количество
добавить
Наличие 1032 | Угловой соединитель 45х45 (для панелей, к профилям серии 45 и 50)
НА СКЛАДЕ
≈ 600 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

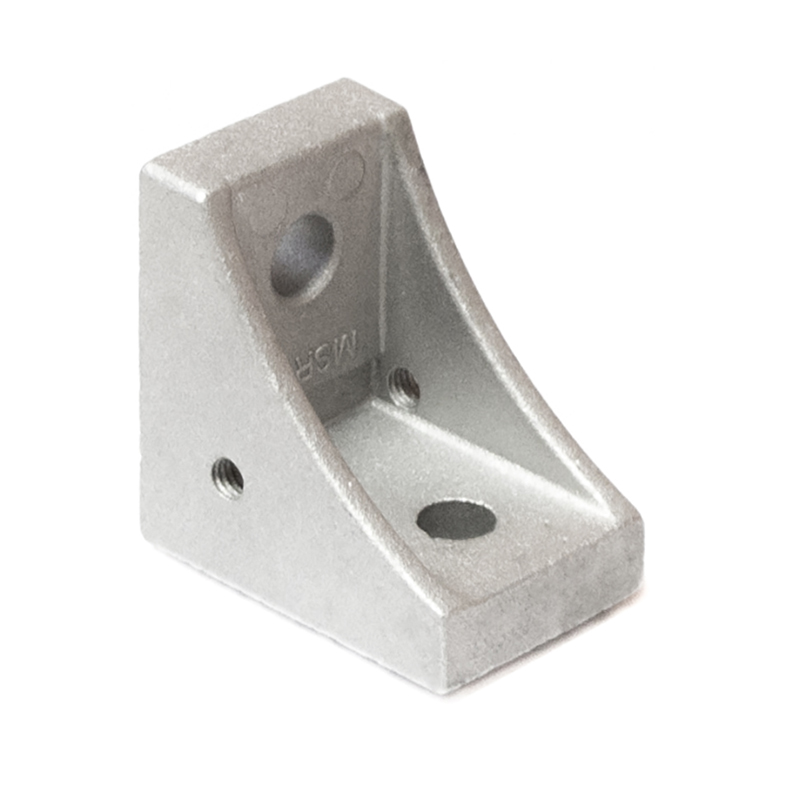

Угловой соединитель 45х45 мм (для панелей), под Т-паз 10 мм
Это наиболее востребованный вид углового соединителя из всей 45 и 50 серии. Основные достоинства данного соединения и это скорость и точность сборки.
Все что от Вас требуется это нарезать профили в размер. Работы по монтажу можно доверить практически любому работнику, вне зависимости от его квалификации.

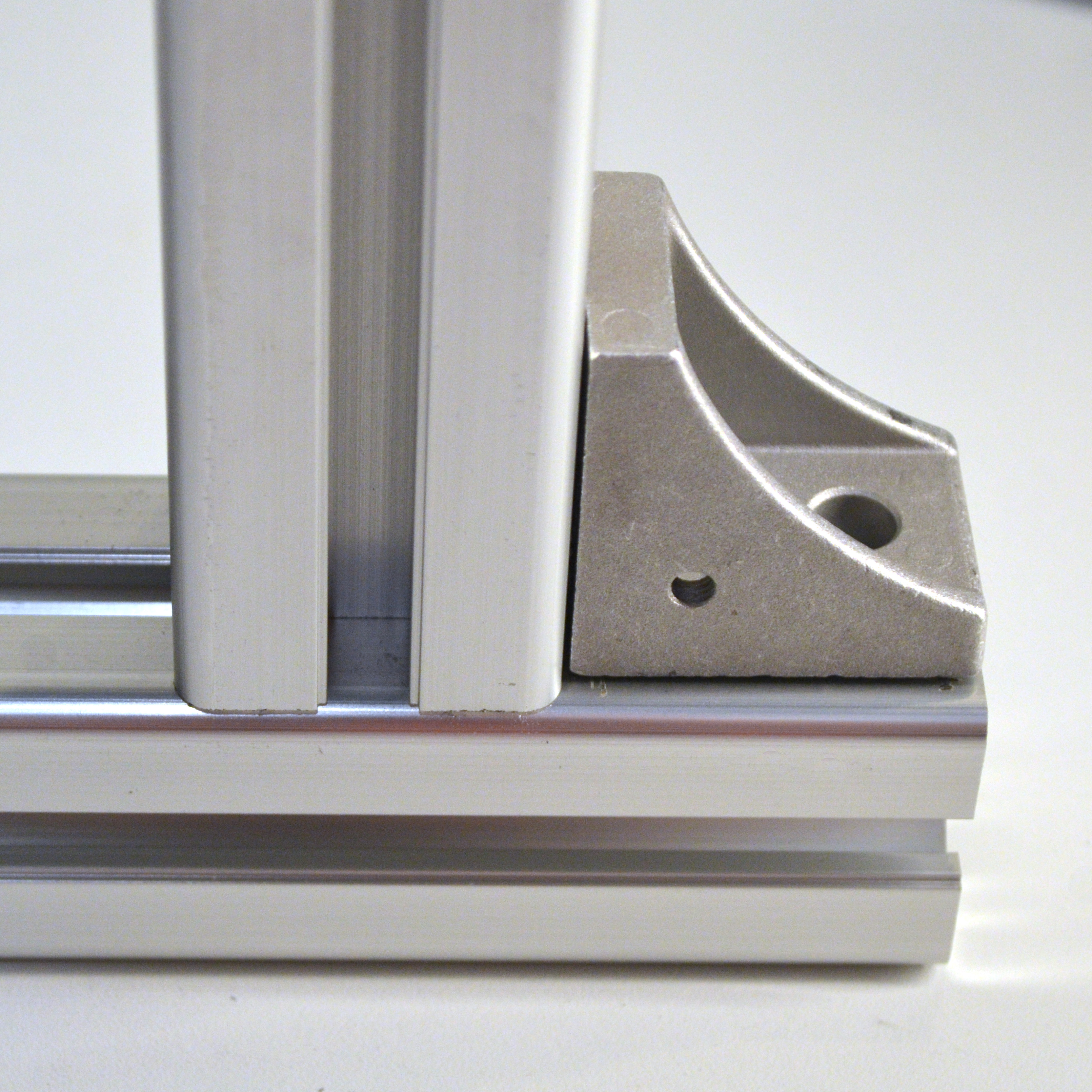

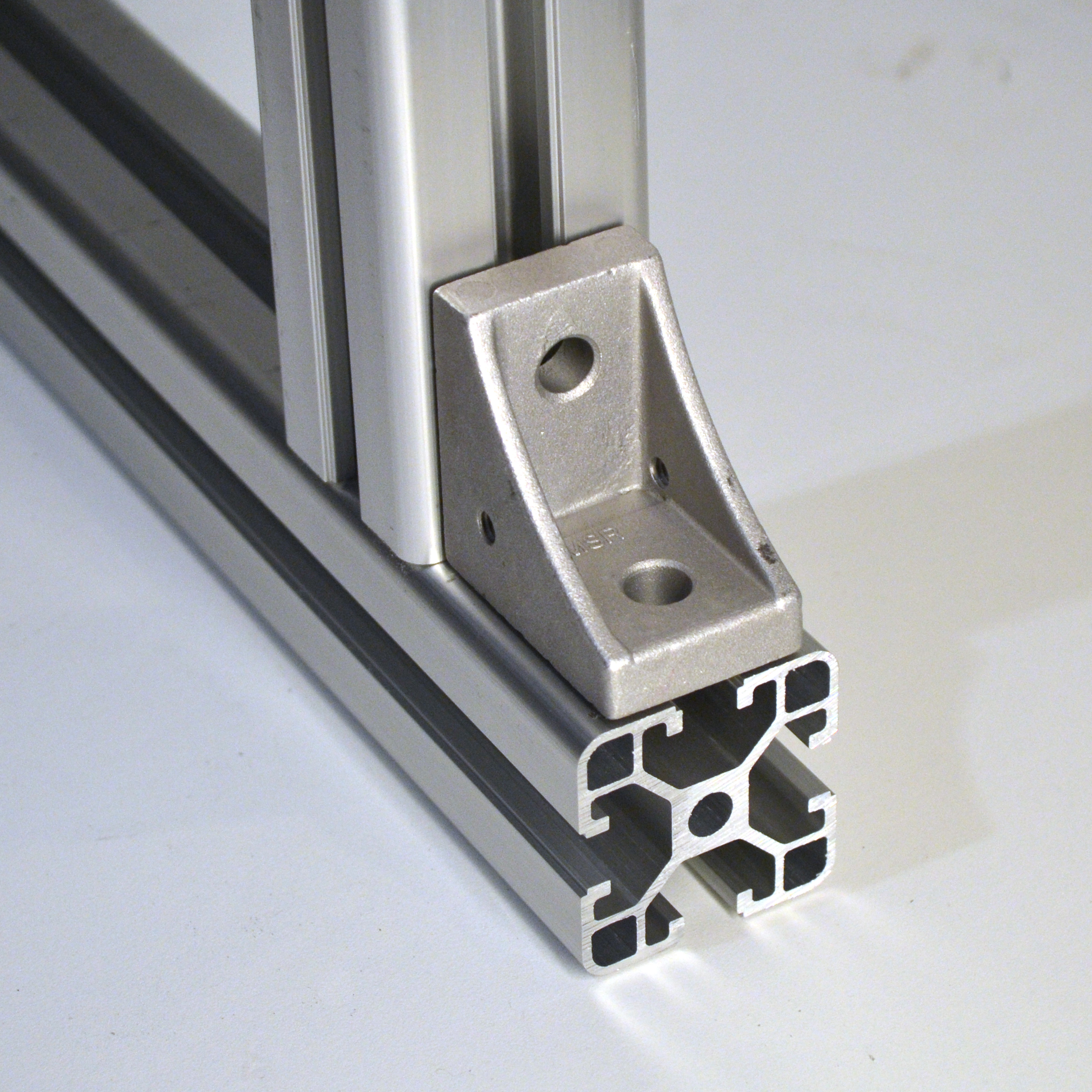

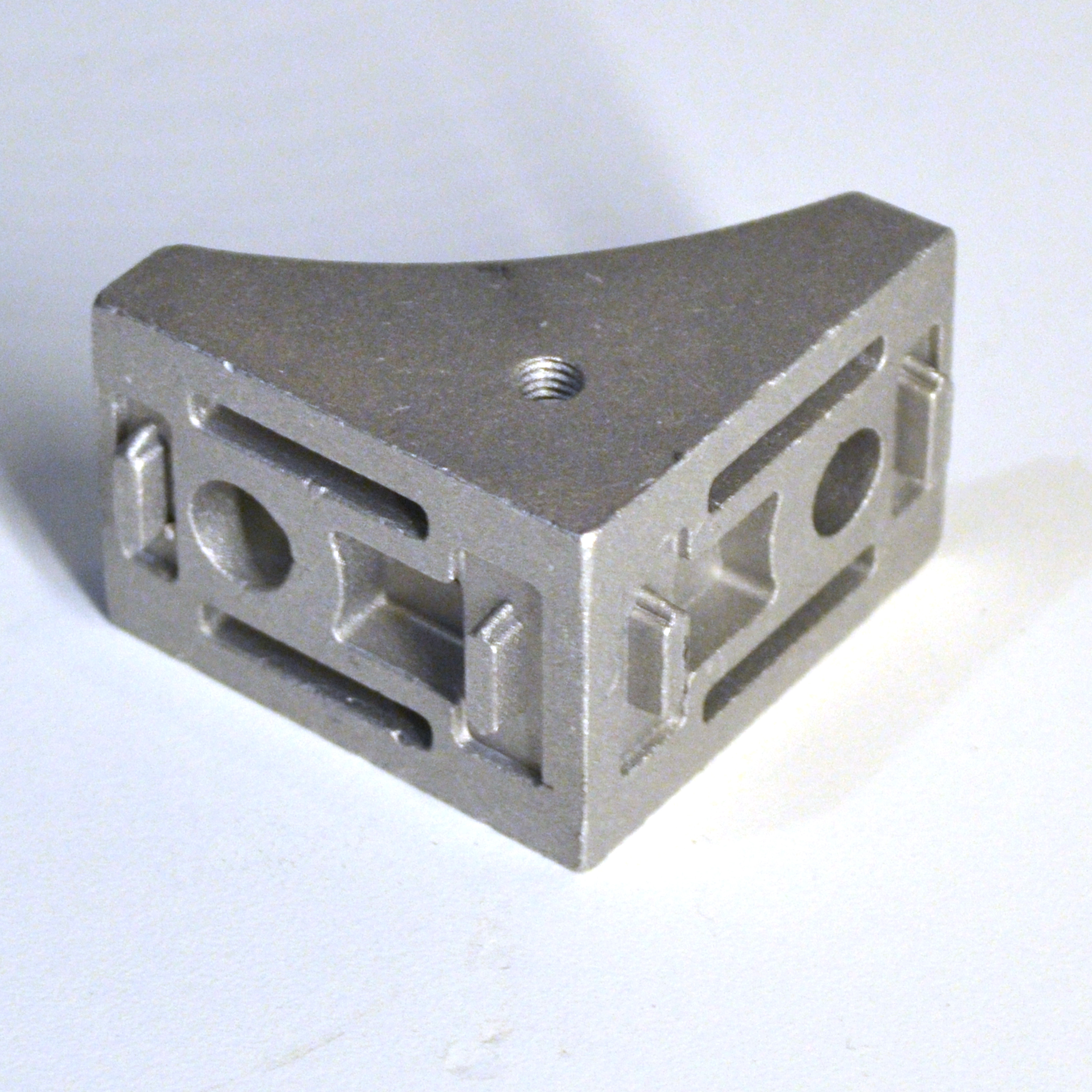

Уникальность данного алюминиевого уголка обусловлена наличием боковых резьбовых отверстий для крепления панелей.

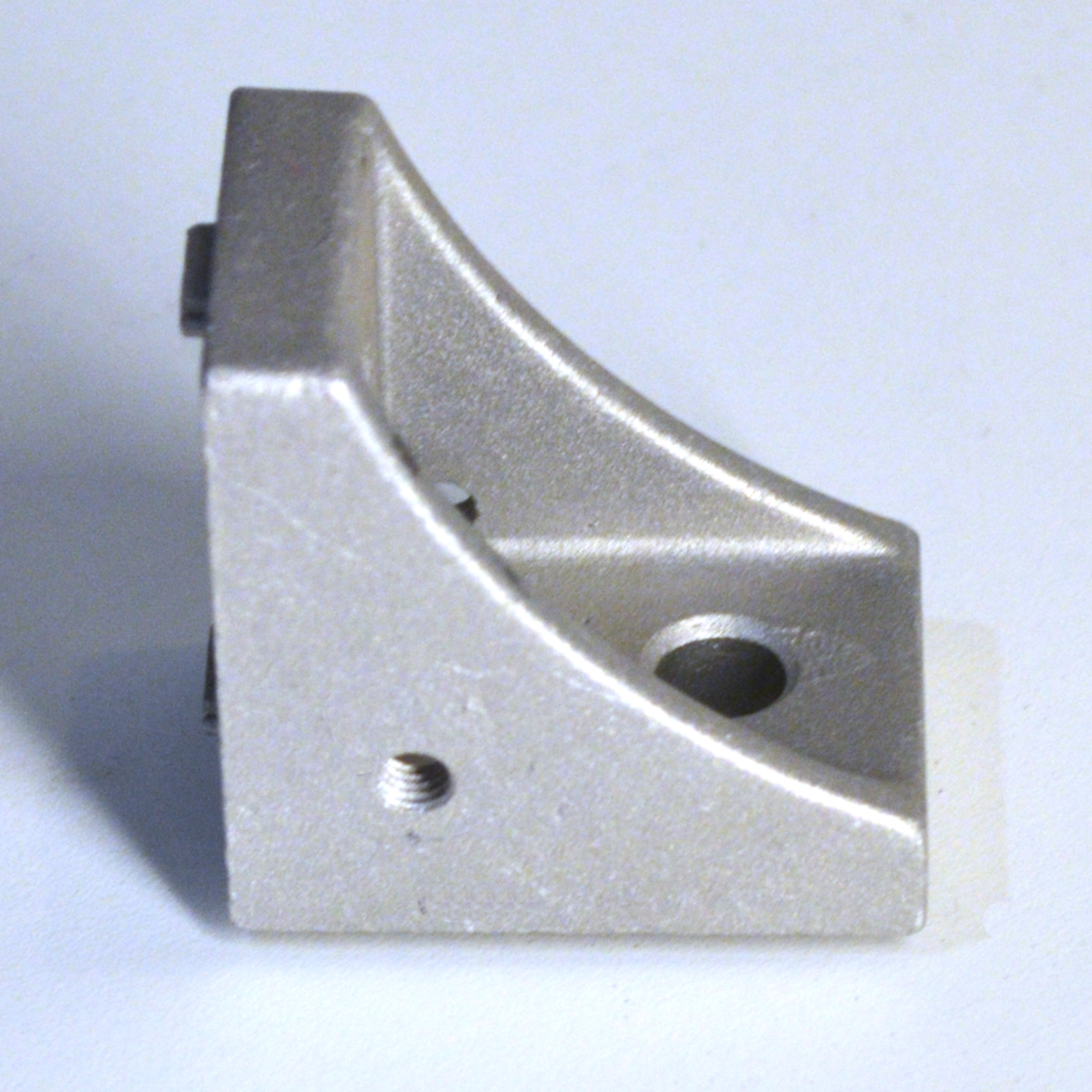

Боковые отверстия с резьбой рассчитаны на винты М5.
Загрузить:
- 3D модель (1032.STEP)
- Чертеж  (1032.PDF)
Не забудьте купить комплект крепежа к угловому соединителю 45х45 арт. 1032:

Вариант №1:
1. Т-Болт М8х25 паз 10 артикул 5031 - 2 шт.
2. Гайка c фланцем M8 DIN6923 - 2 шт.
Вариант №2:
1. Винт М8х20 мм DIN912 - 2 шт.
2. Сухарь пазовый М8 паз 10 артикул 5074 - 2 шт.
Вариант №3:
1. Винт М8х20 мм DIN912 - 2 шт.
2. Т-гайка М8 паз 10 артикул 5018 - 2 шт.
Вариант №4:
1. Винт М8х20 мм DIN912 - 2 шт.
2. Закладной пазовый сухарь М8 с фиксатором артикул 2A11.A41A.01 - 2 шт.

Характеристики

Артикул:
 1032
Профили:
 с пазом 10 мм, 45х45, 45х90, 45х135, 45х180, 50х50, 50х100, 50х150, 90х90, 100х100
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842523558
Материал:
 Алюминий литой под давлением
Покрытие:
 без покрытия
Вес, кг:
 0.053
