Станочный профиль 50х50
2 790.00 руб. от 1 м.
( -3 % )
2 706.30 РУБ.
от 5 м.
( -4 % )
2 678.40 РУБ.
от 15 м.
( -5 % )
2 650.50 РУБ.
от 25 м.
( -8 % )
2 566.80 РУБ.
от 50 м.
( -10 % )
2 511.00 РУБ.
от 100 м.
( -12 % )
2 455.20 РУБ.
от 250 м.
RSI
Введите длину в мм.
Кол-во отрезков

Стандартные длины хлыстов: 5040 мм
Цена реза: 50 руб.

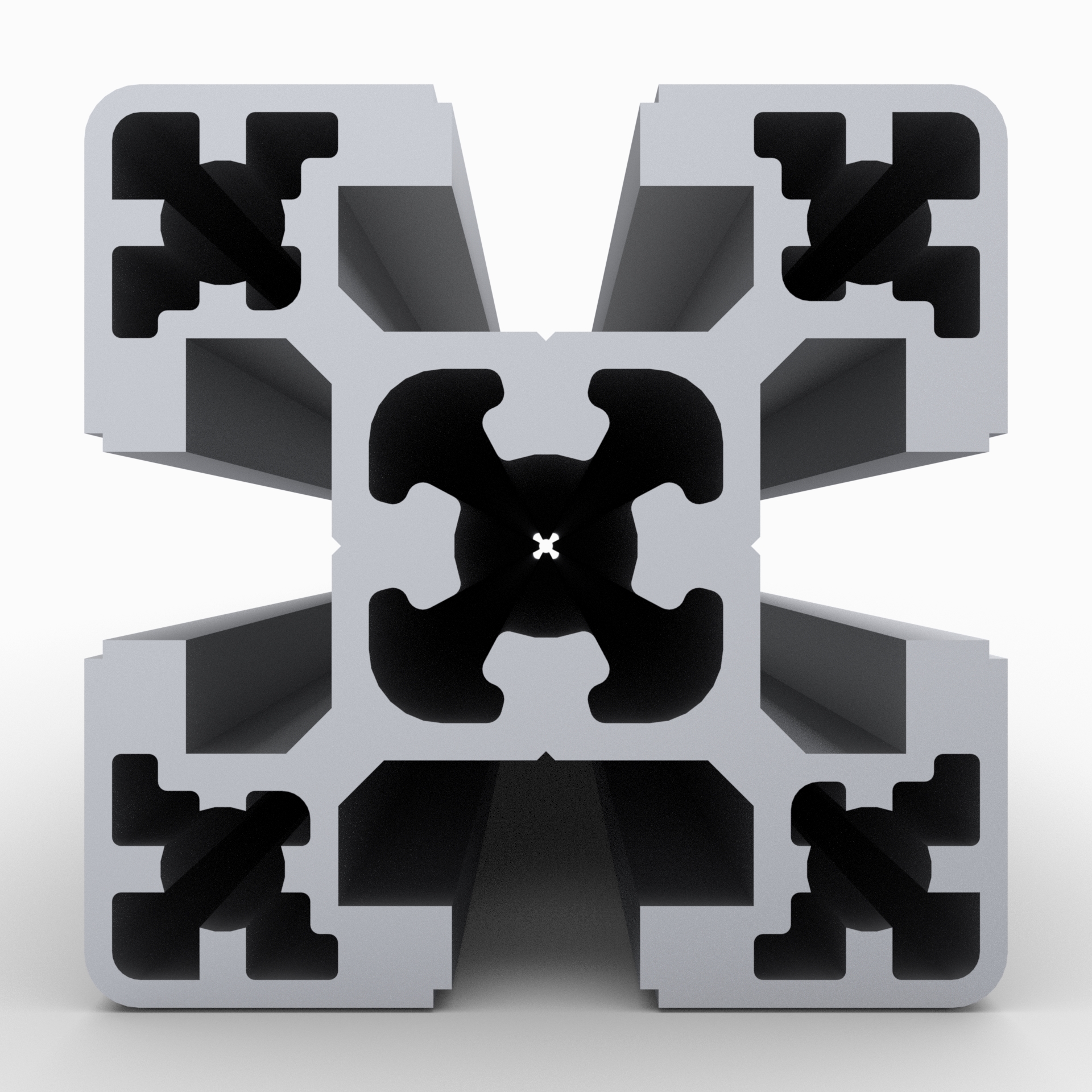

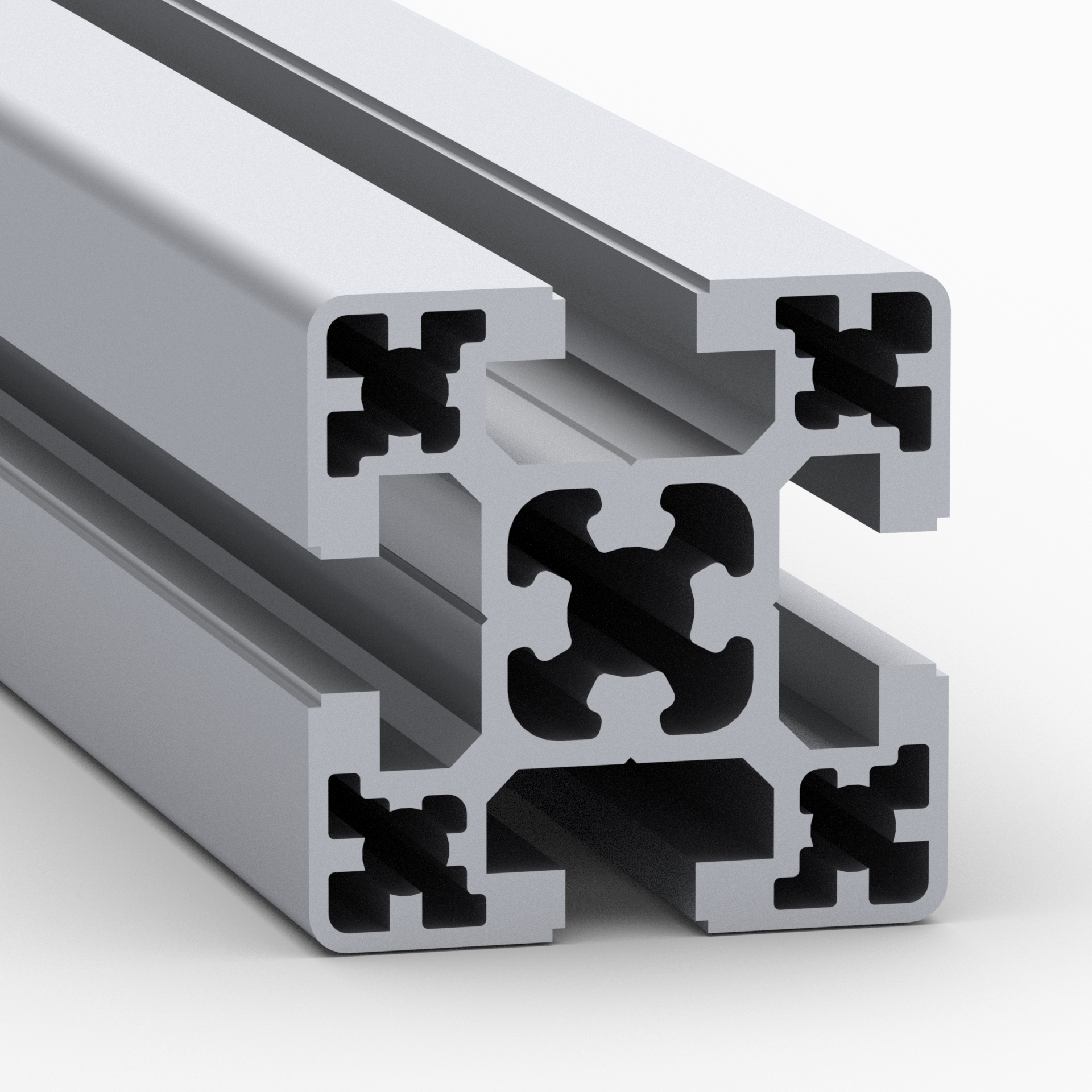

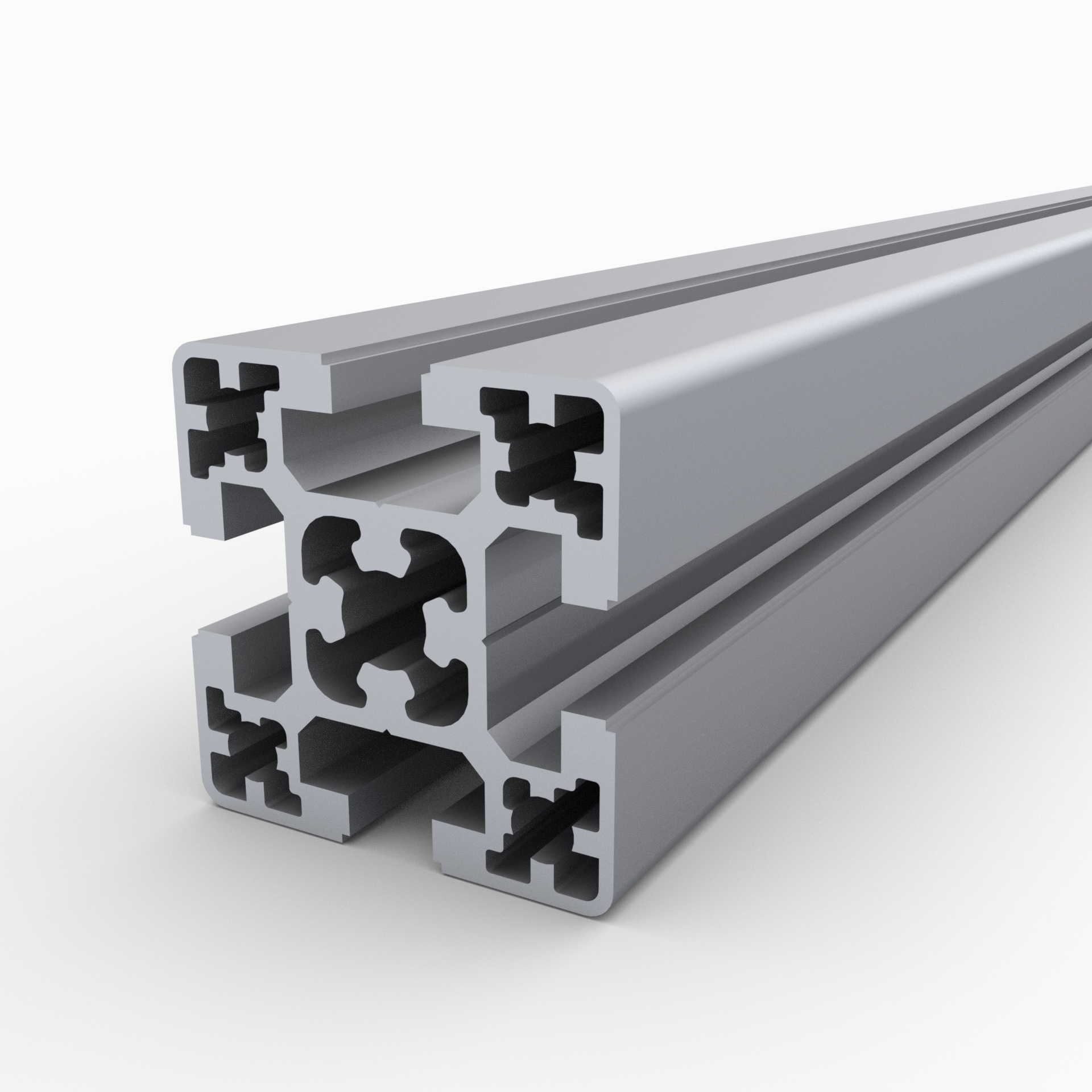

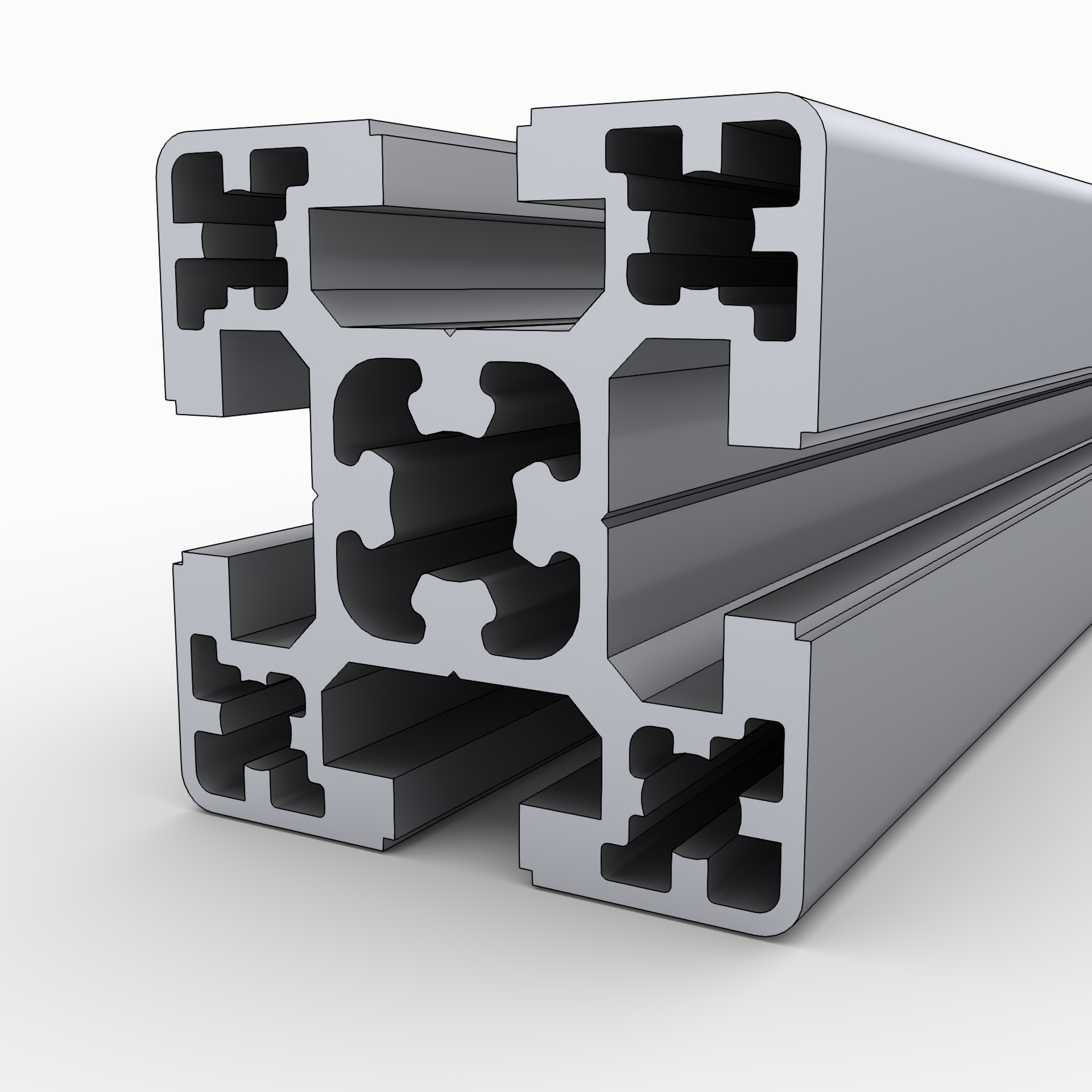

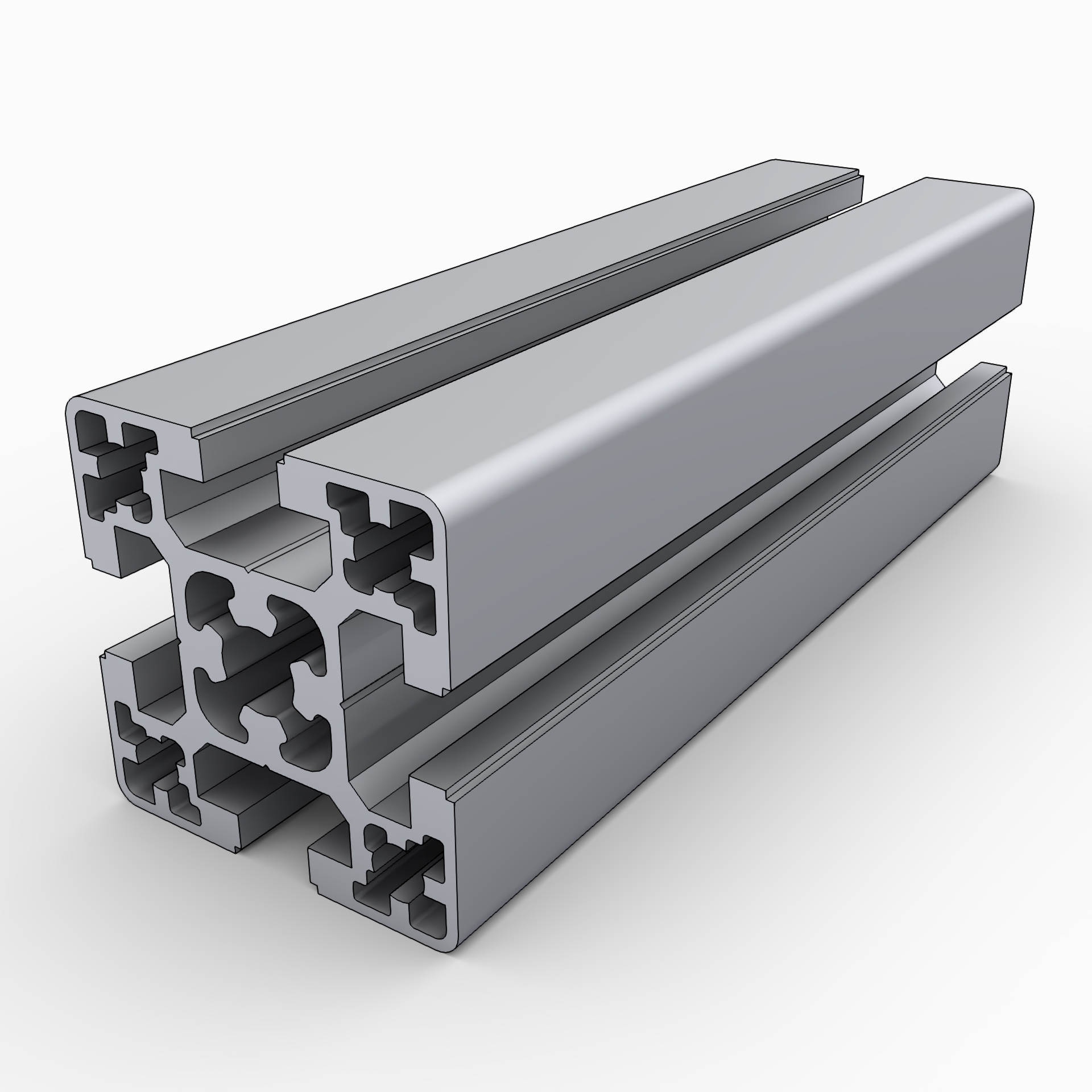

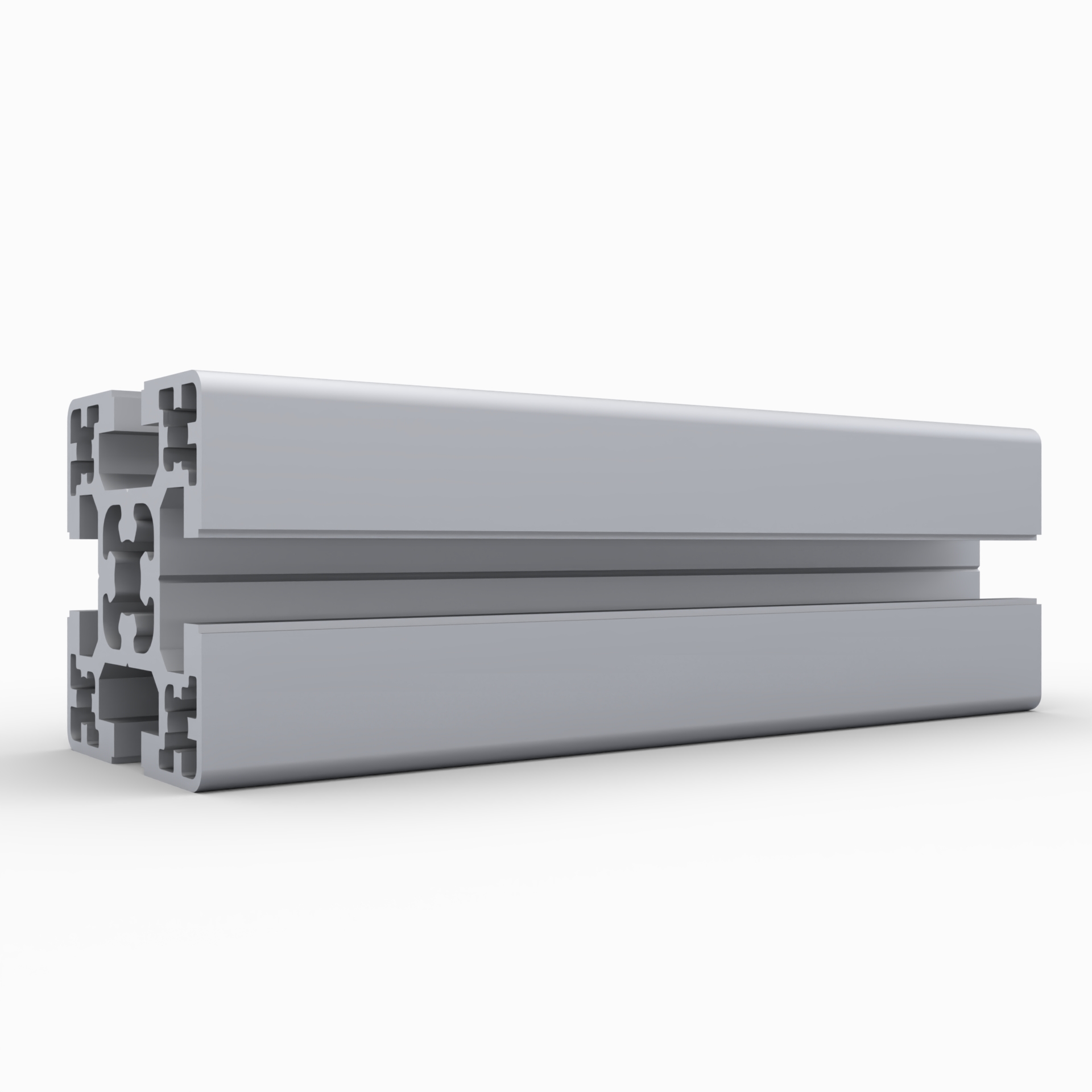

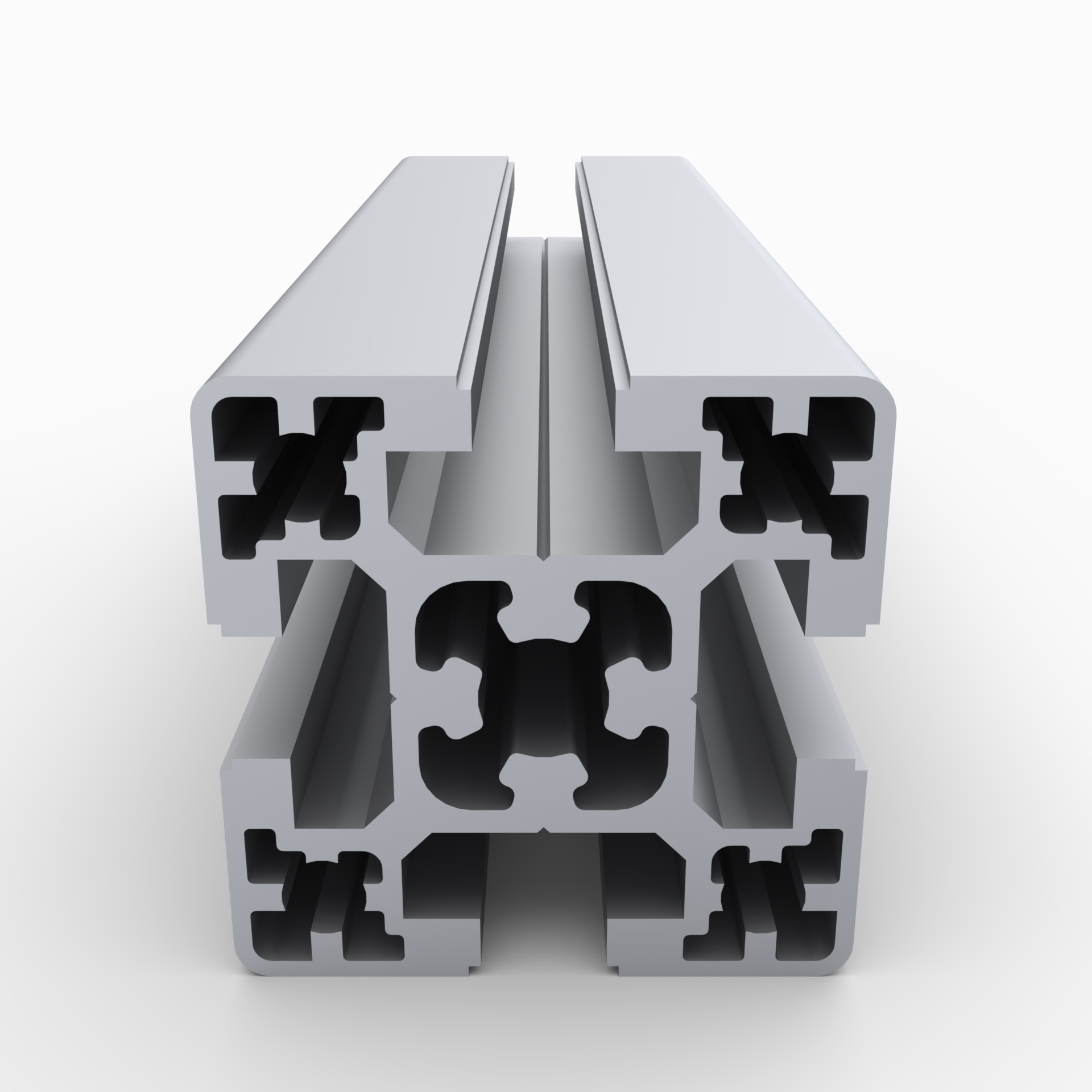

Наличие OB-5050 | Профиль 50х50 мм. Паз 10 мм (Анодированный)
НА СКЛАДЕ ≈ 200 м.
В ПУТИ > 400 м.

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Отрезать можем в любой размер, но продается профиль кратно 1000 мм.

Алюминиевые конструкционные профили 50х50 - мощные и надежные профили, предназначенные для построения несущих, высоконагруженных конструкций, к которым относятся станины станков и оборудования, стеллажи, рольганги, транспортеры, модули линейного перемещения и т.п.
Загрузить:

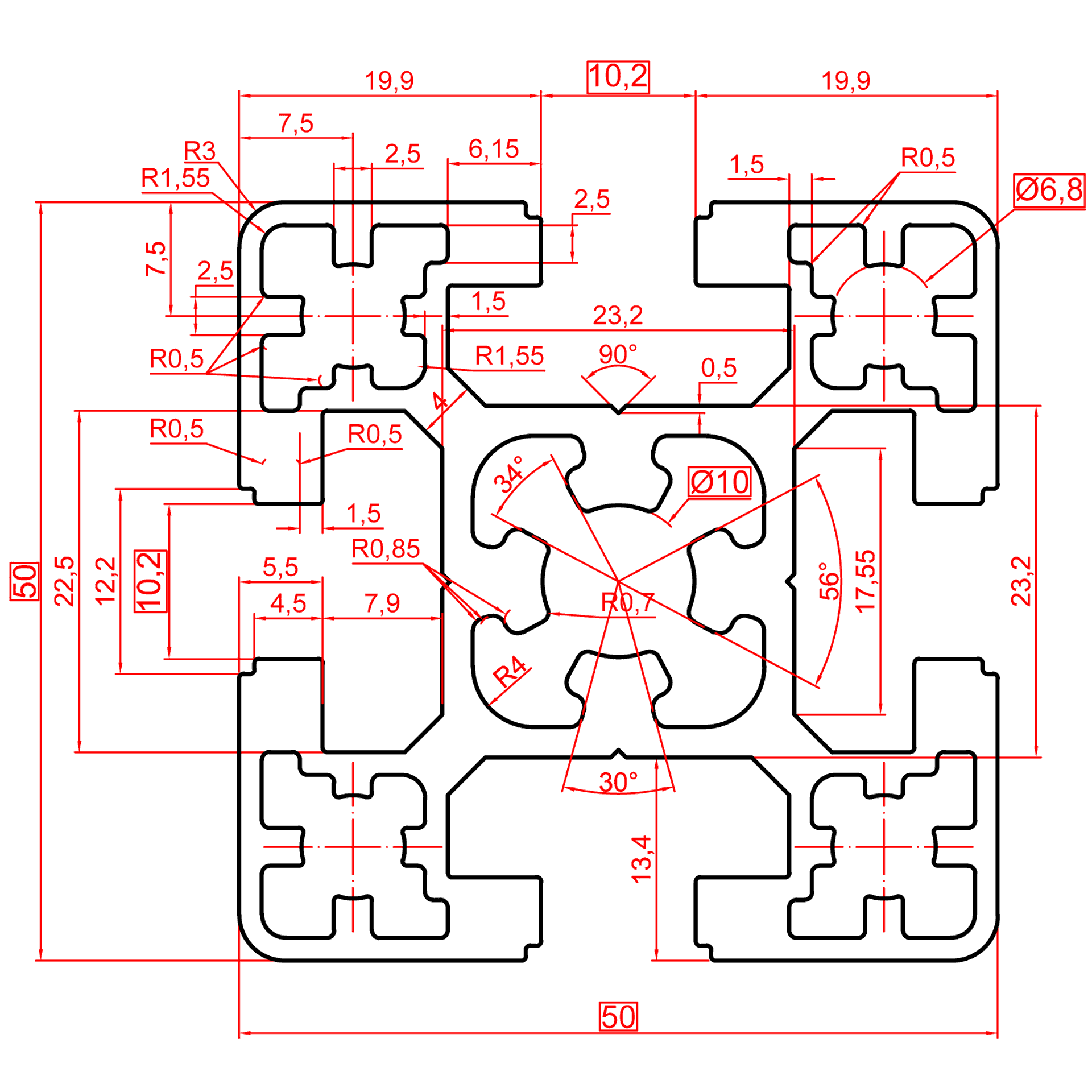

- Чертеж (OB-5050.dxf)
- 3D модель (OB-5050.step)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%


Характеристики

Артикул:
OB-5050
Длина профиля(макс), мм:
5040
Дробеструйная обработка:
Есть
Профили:
50х50, 50х100, 50х150
Ширина паза, мм:
10
Аналог Bosch Rexroth Group:
3842993156
Аналог Item:
0.0.624.93 / 0.0.624.52
Аналог MayTec:
1.11.050050.43S.60 / 1.11.050050.43S.61 / 1.11.050050.43L.60 / 1.11.050050.43L.61
Аналог Kanya:
A01-1 / MA1-1
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
2,489
Площадь сечения, см2:
8,92
Момент инерции, Ix(см4):
19.58
Момент инерции, Iy(см4):
19.58
Момент сопротивления, WX (см3):
7.83
Момент сопротивления, WY (см3):
7.83
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-5050
