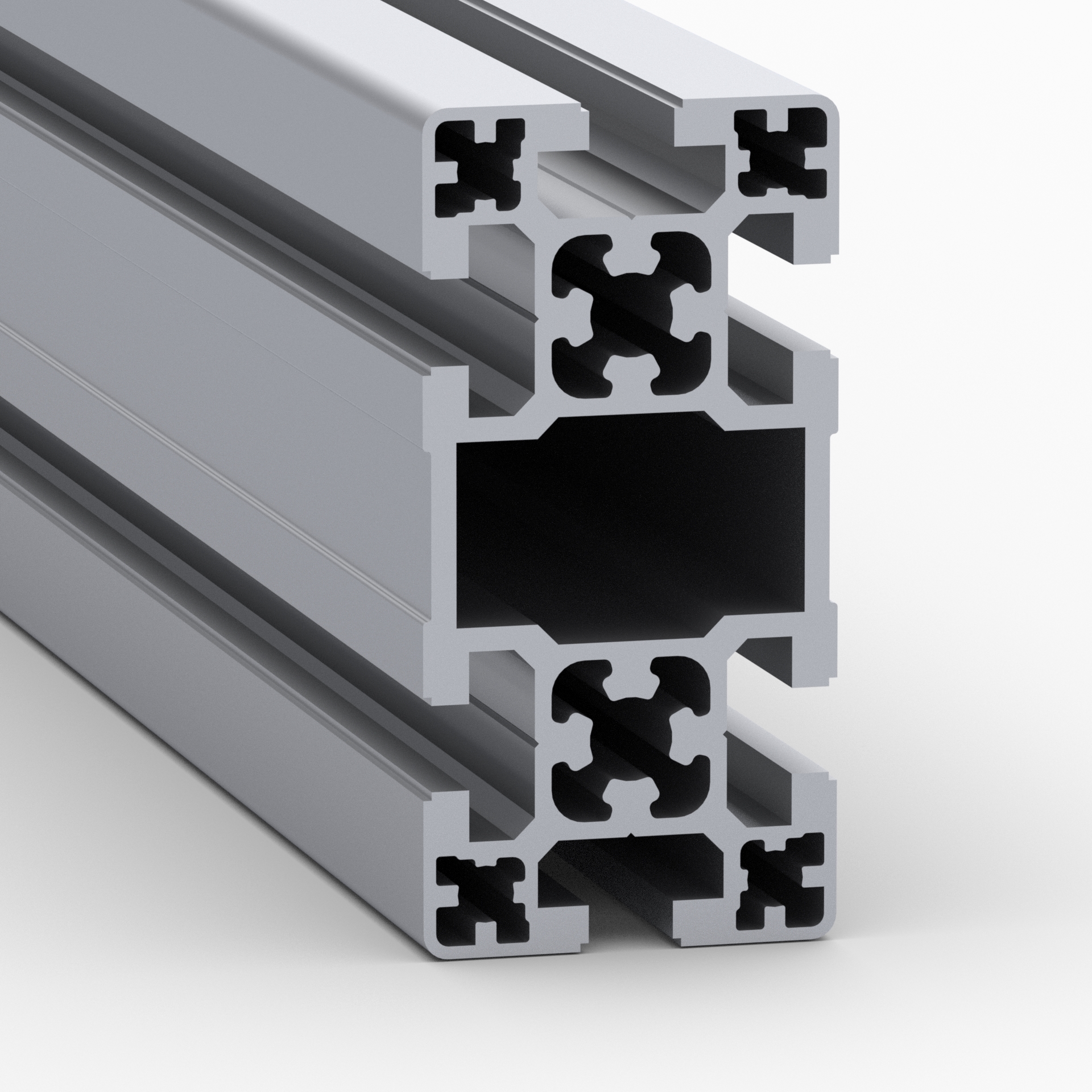

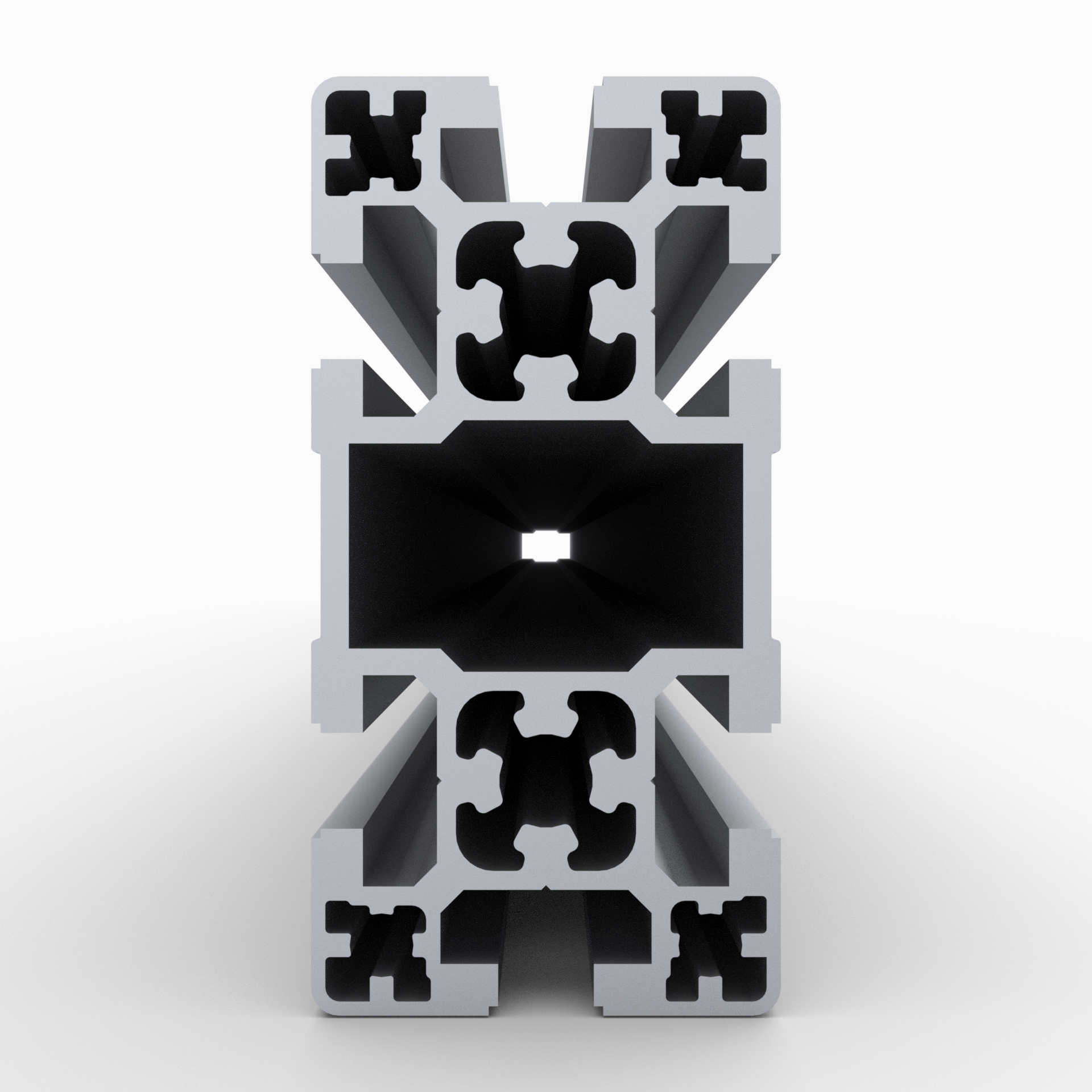

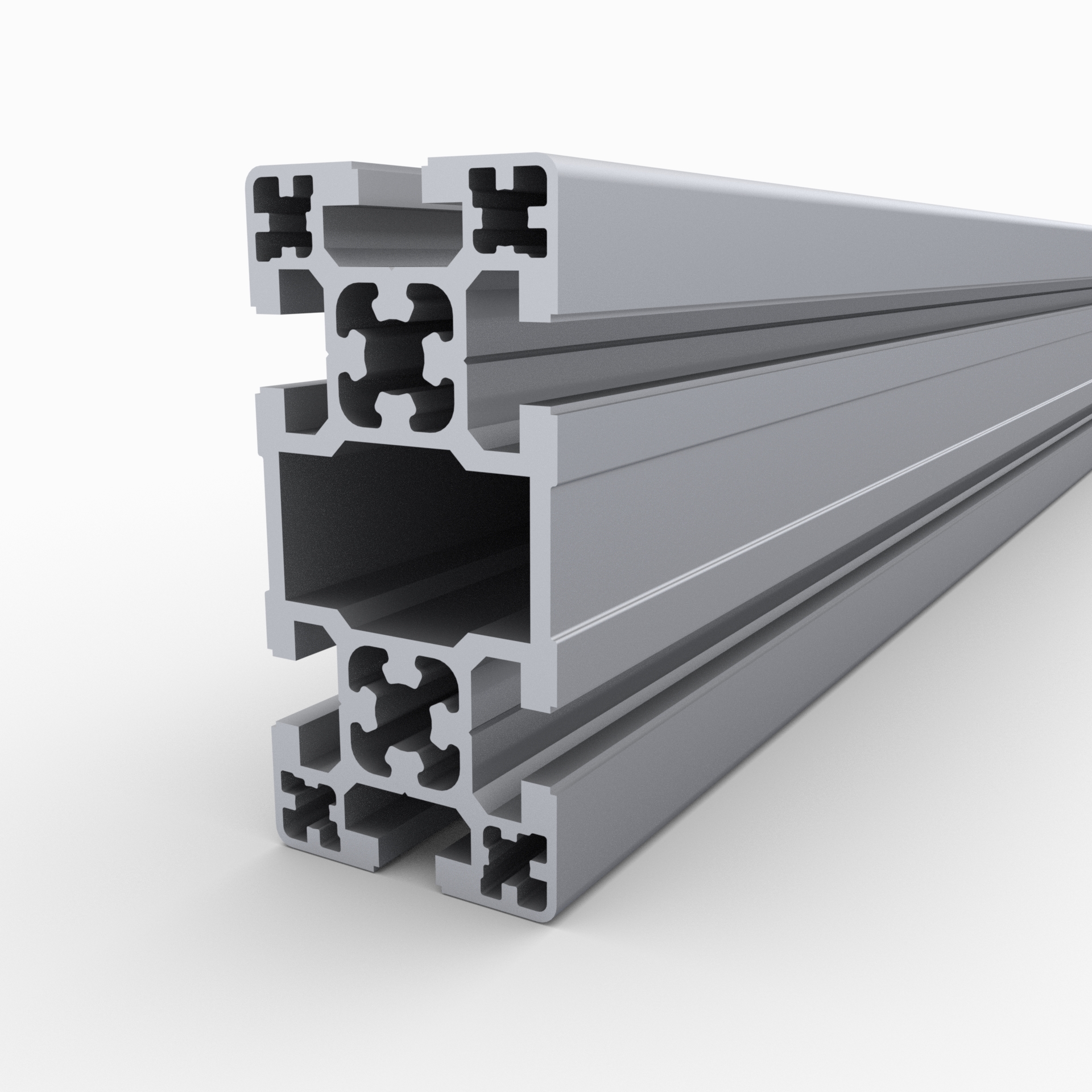

Станочный профиль 50х100
5 650.00 руб. от 1 м.
( -2 % )
5 537.00 РУБ.
от 3 м.
( -3 % )
5 480.50 РУБ.
от 7 м.
( -5 % )
5 367.50 РУБ.
от 15 м.
( -7 % )
5 254.50 РУБ.
от 25 м.
( -8 % )
5 198.00 РУБ.
от 50 м.
( -10 % )
5 085.00 РУБ.
от 125 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков


Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
+
шт.
2.
мм.
+
шт.
3.
мм.
+
шт.
4.
мм.
+
шт.
5.
мм.
+
шт.
Цена 1 реза ( для арт. OB-50100 ): 82 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 3005 мм
Максимальная длина заготовки: 5040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

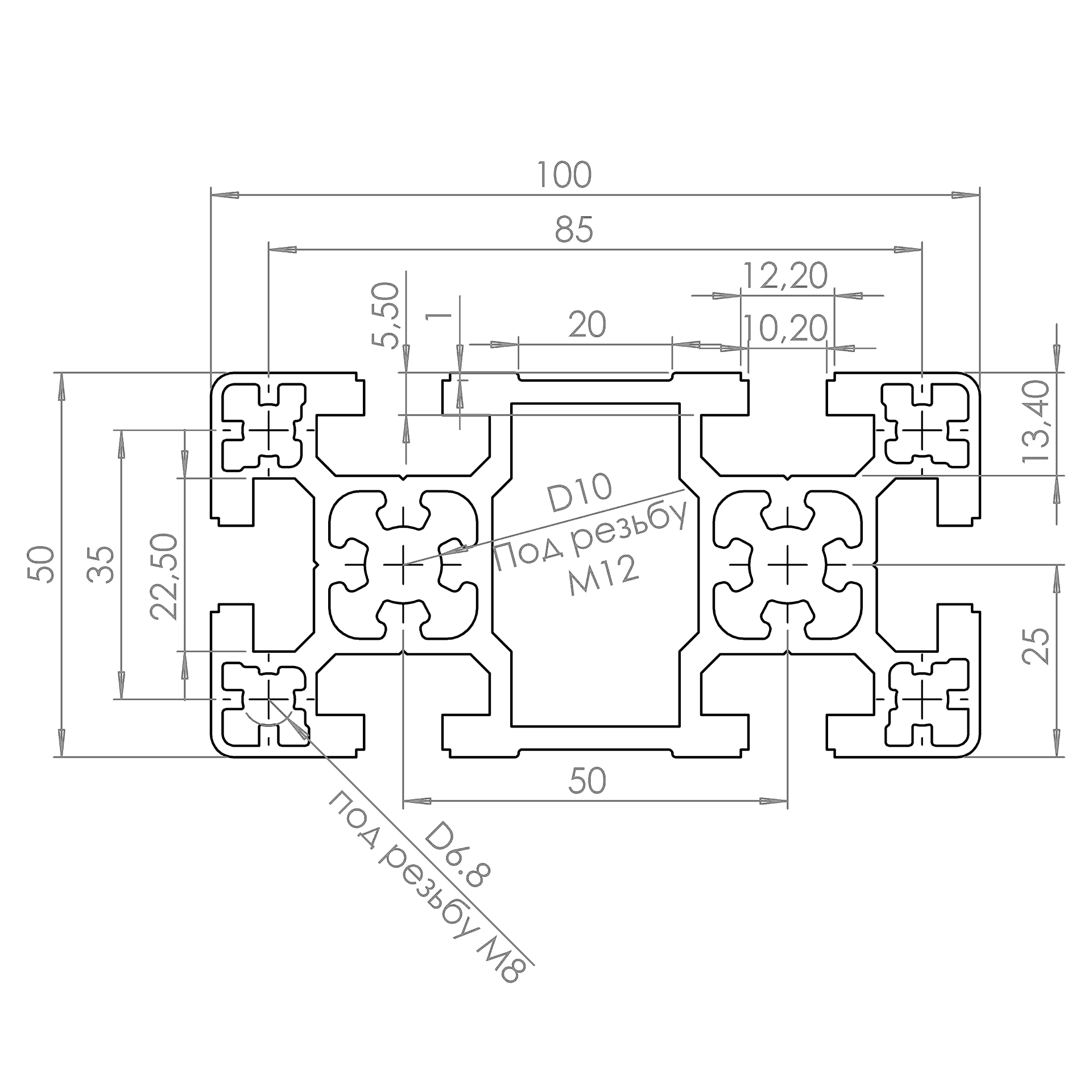

Файлы для скачивания | чертежи | 3D-Модели

1. OB-50100 | Профиль 50х100 мм. Паз 10 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-50100 | Профиль 50х100 мм. Паз 10 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Алюминиевые конструкционные профили 50х100 - мощные и надежные профили, предназначенные для построения несущих, высоконагруженных конструкций, к которым относятся станины станков и оборудования, стеллажи, рольганги, транспортеры, модули линейного перемещения и т.п.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
OB-50100
Длина профиля(макс), мм:
5040
Дробеструйная обработка:
Есть
Профили:
50х50, 50х100, 50х150
Ширина паза, мм:
10
Аналог Bosch Rexroth Group:
3842993163
Аналог Item:
0.0.625.14 / 0.0.624.60
Аналог MayTec:
1.11.050100.64L.60 / 1.11.050100.64L.61 / 1.11.050100.65S.60 / 1.11.050100.65S.61
Аналог Kanya:
A01-2 / МА1–2
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
4.6
Площадь сечения, см2:
16.7
Момент инерции, Ix(см4):
40.56
Момент инерции, Iy(см4):
152.04
Момент сопротивления, WX (см3):
16.23
Момент сопротивления, WY (см3):
30.41
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-50100
