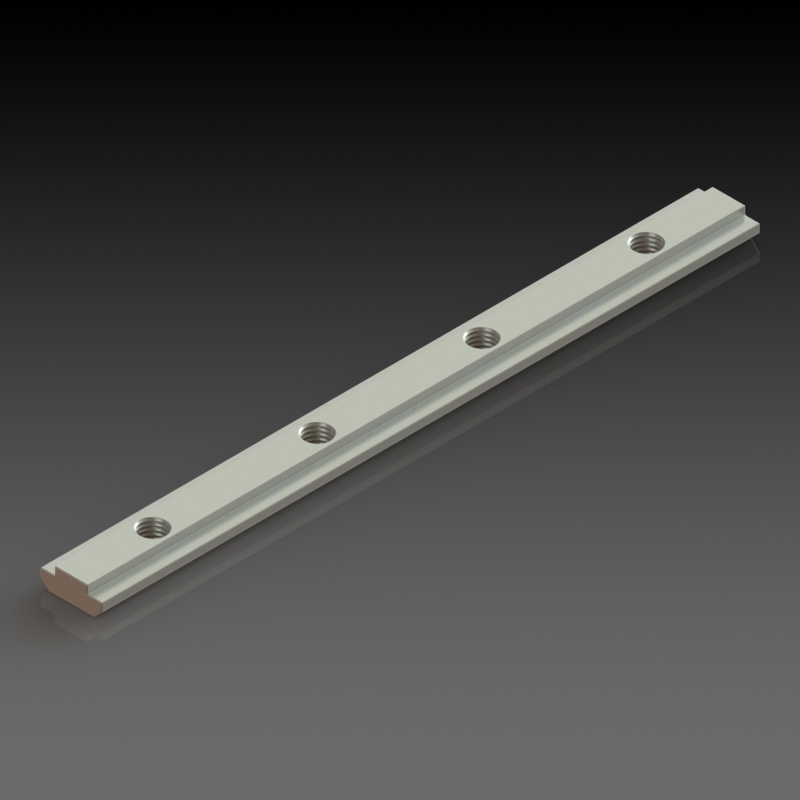

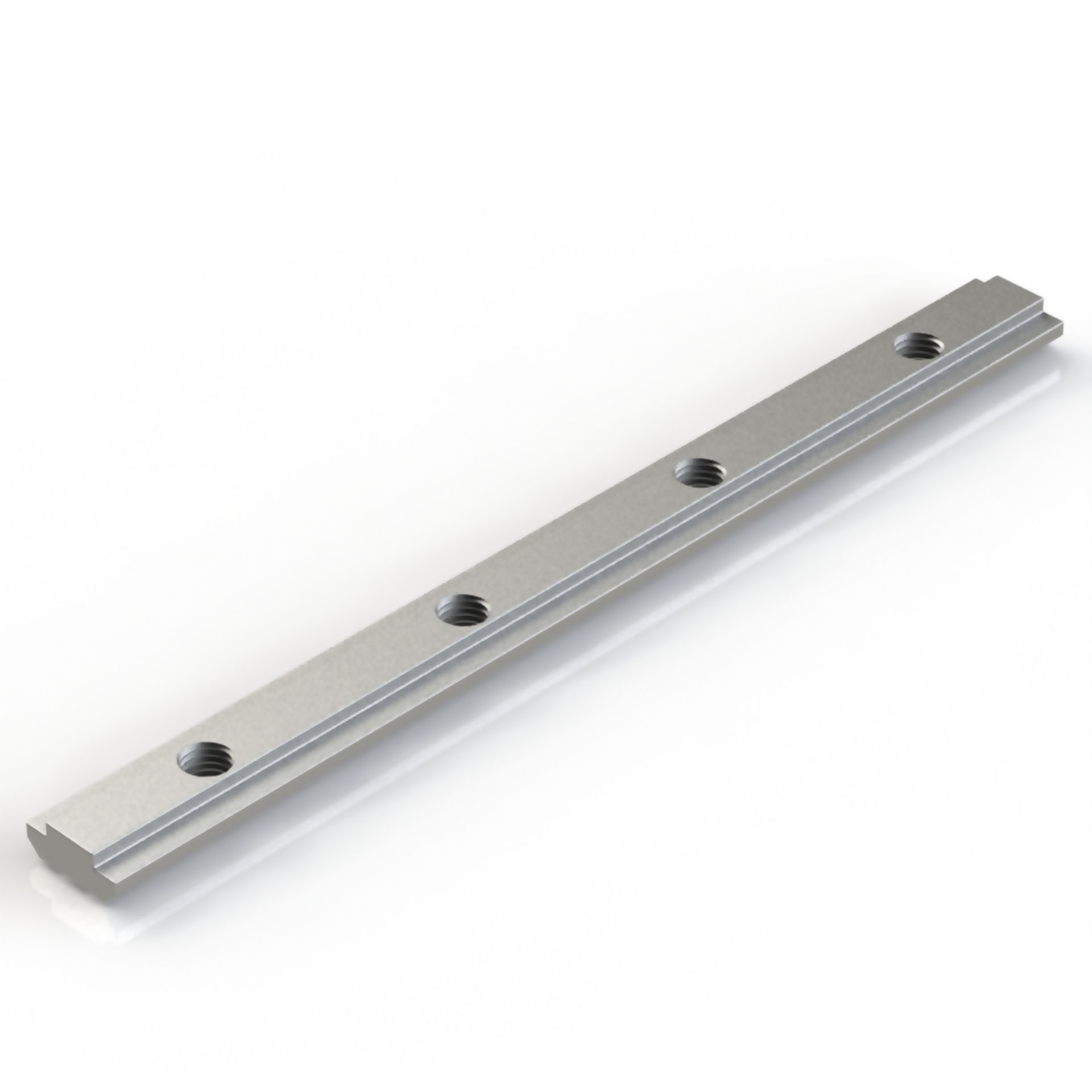

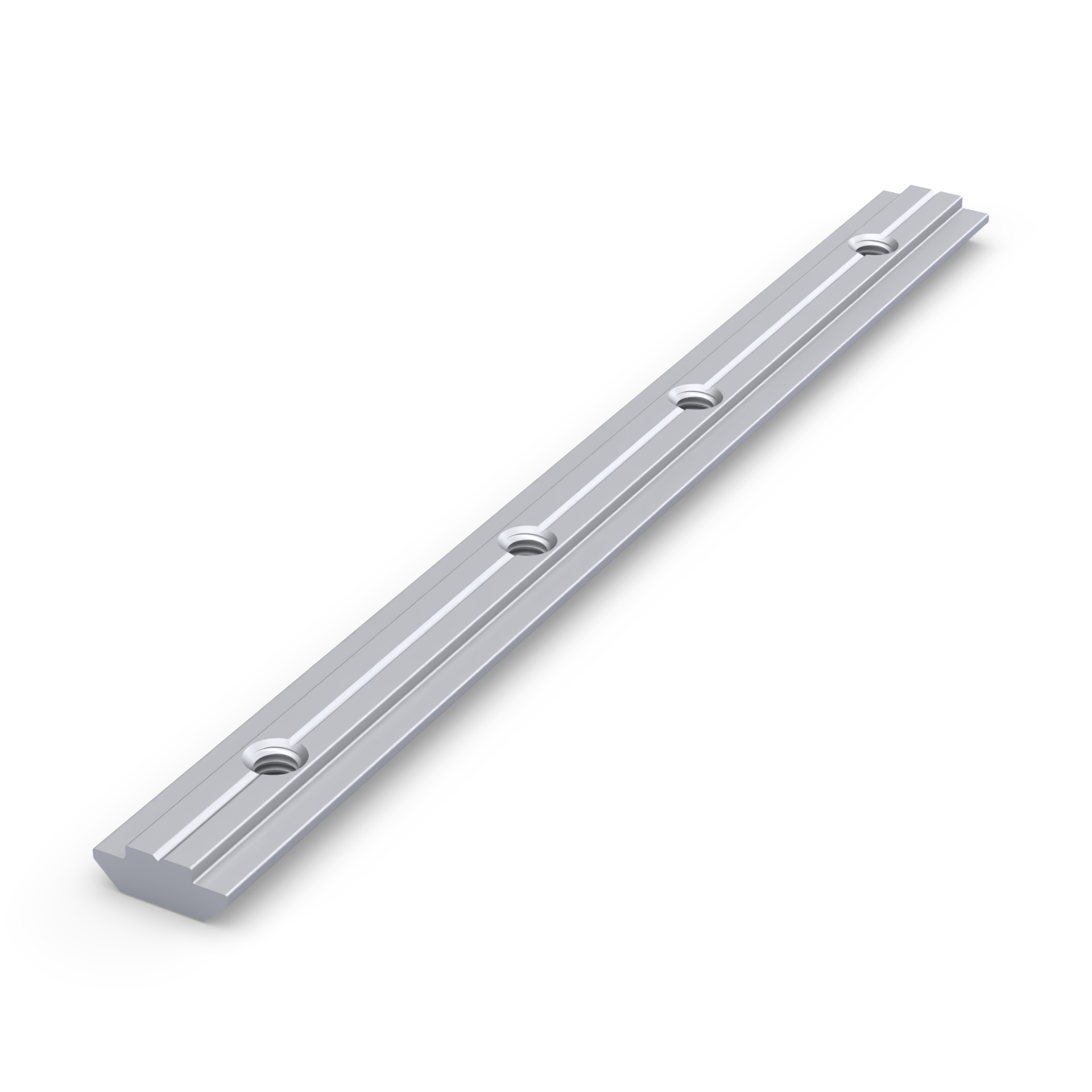

Линейный соединитель 160 мм, паз 8, серия 30

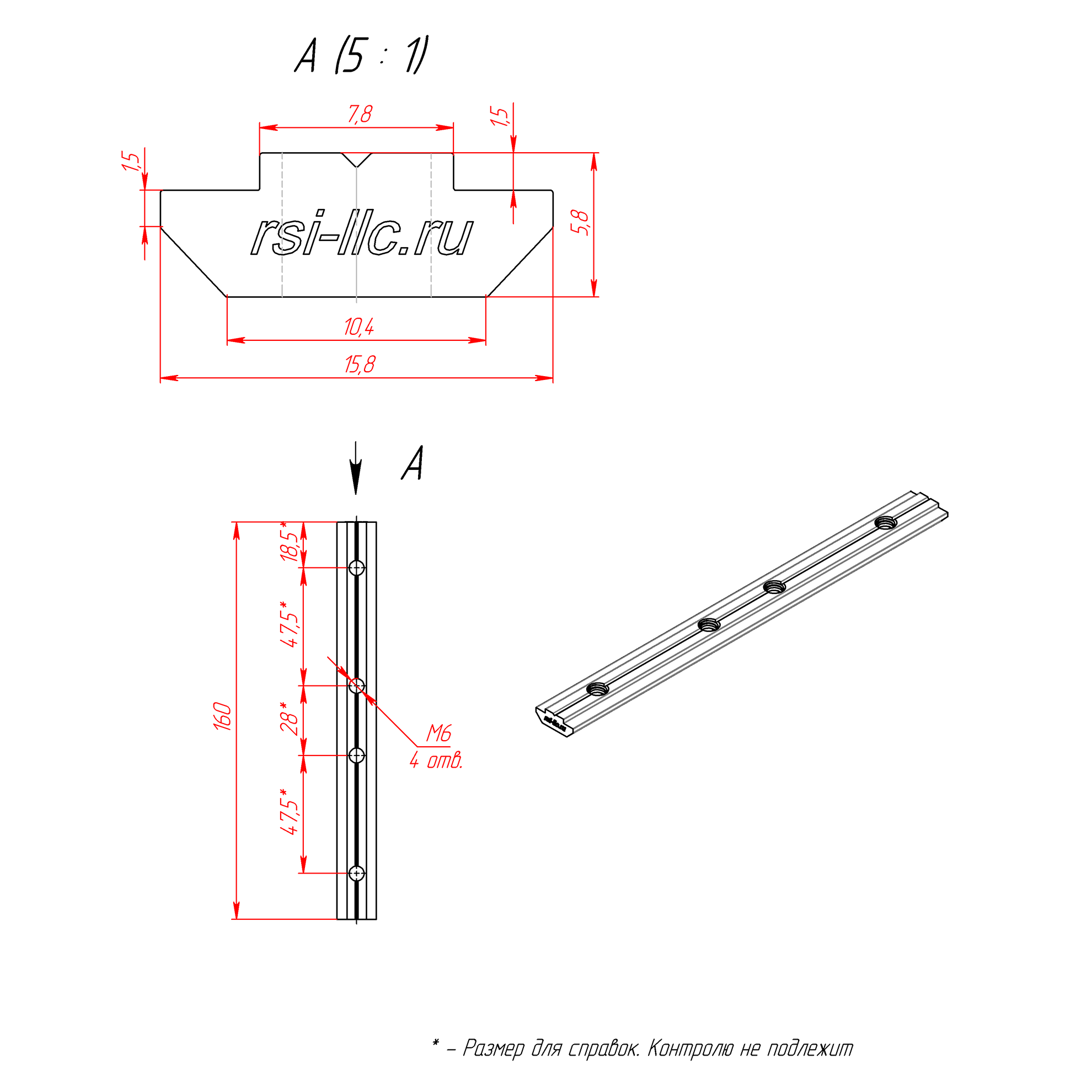

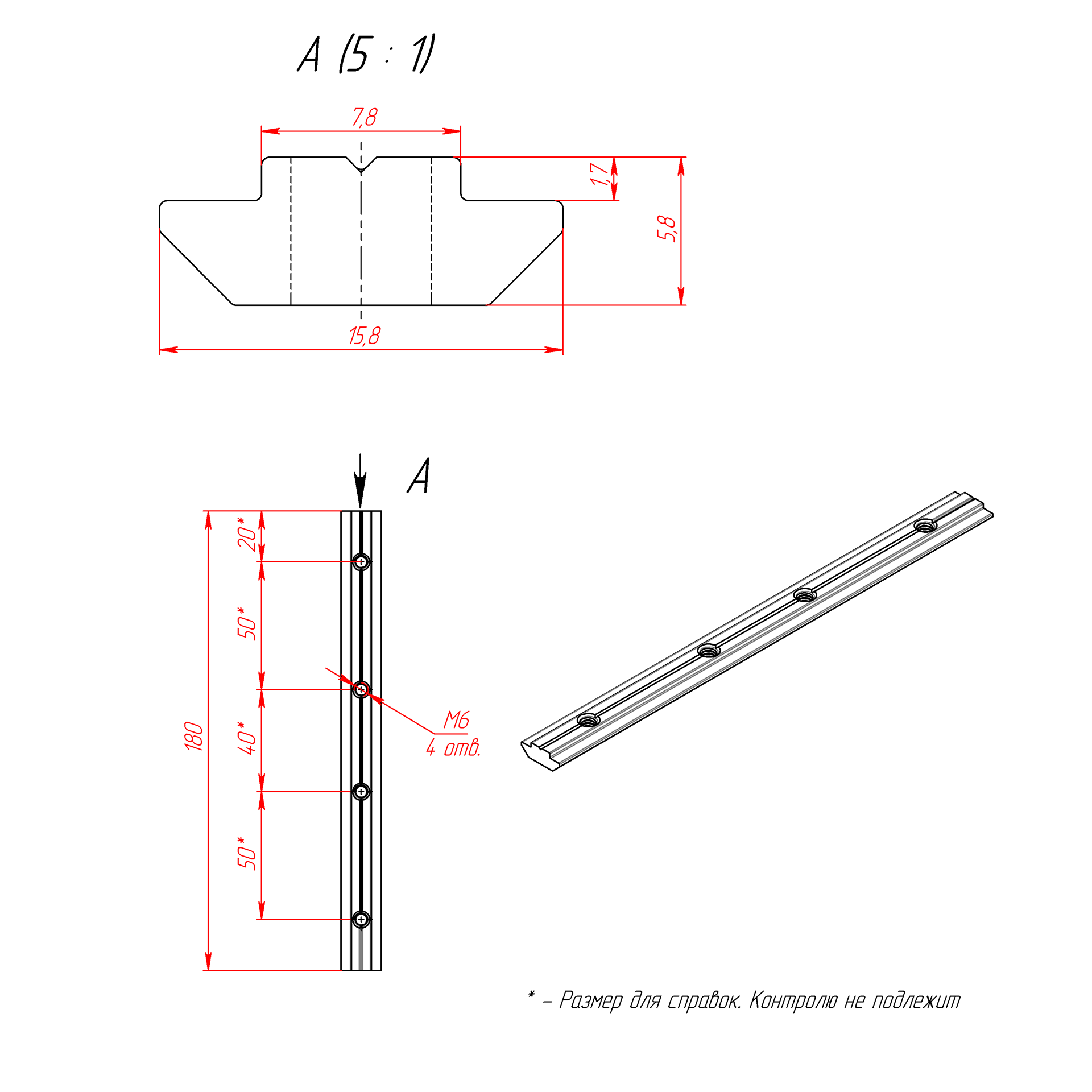

Чертеж - Внутренний линейный соединитель паз 8

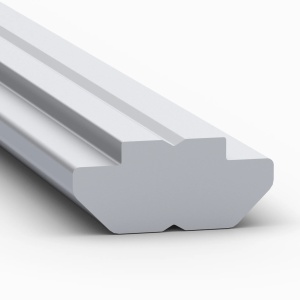

Сухарь пазовый 180 мм для профилей с пазом 8

Комплект линейного соединителя арт. 2027

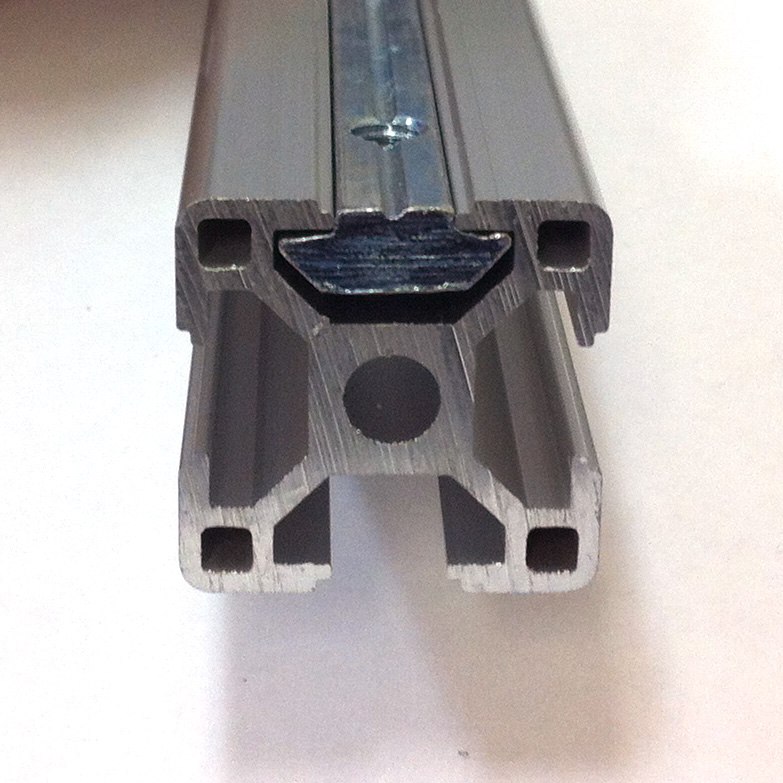

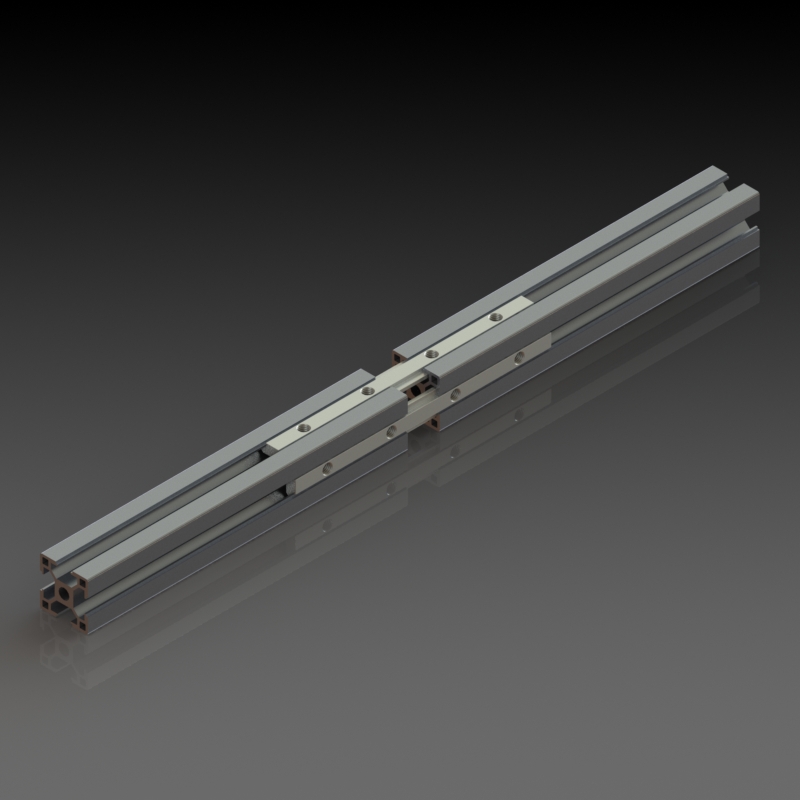

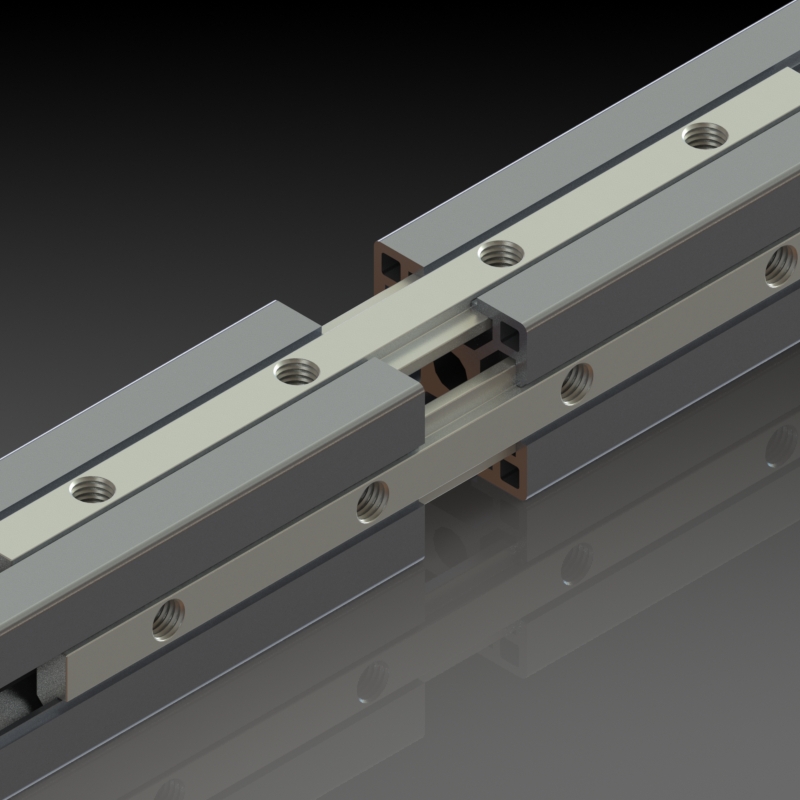

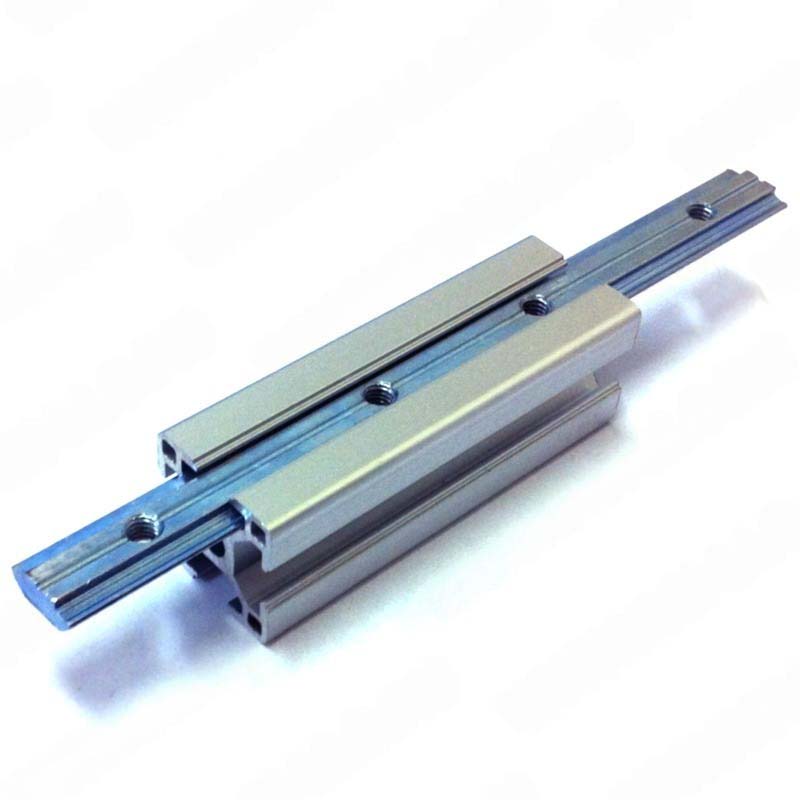

Соединение конструкционных профилей 30х30 торцами

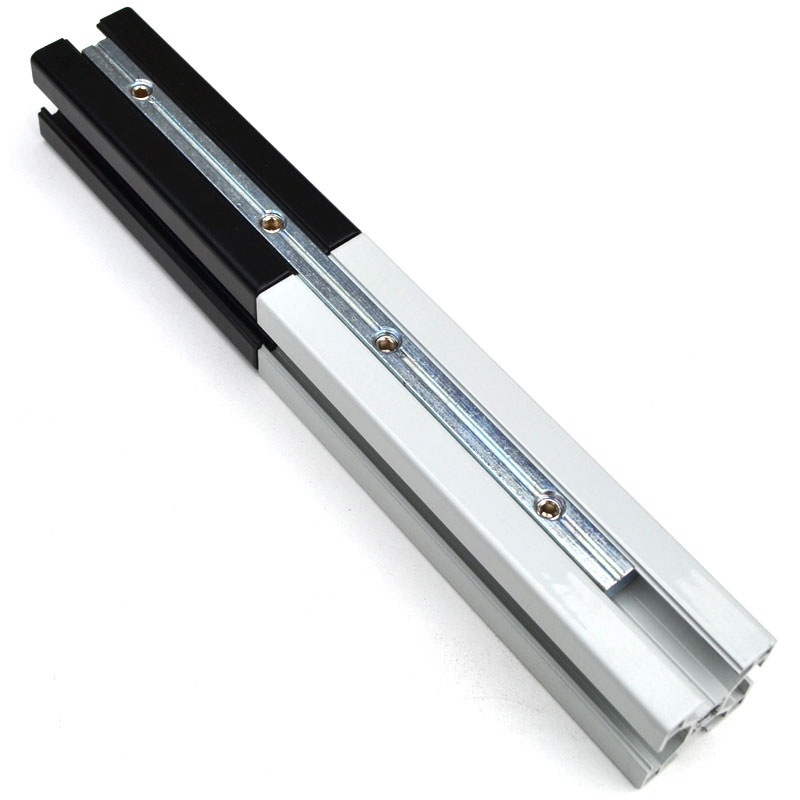

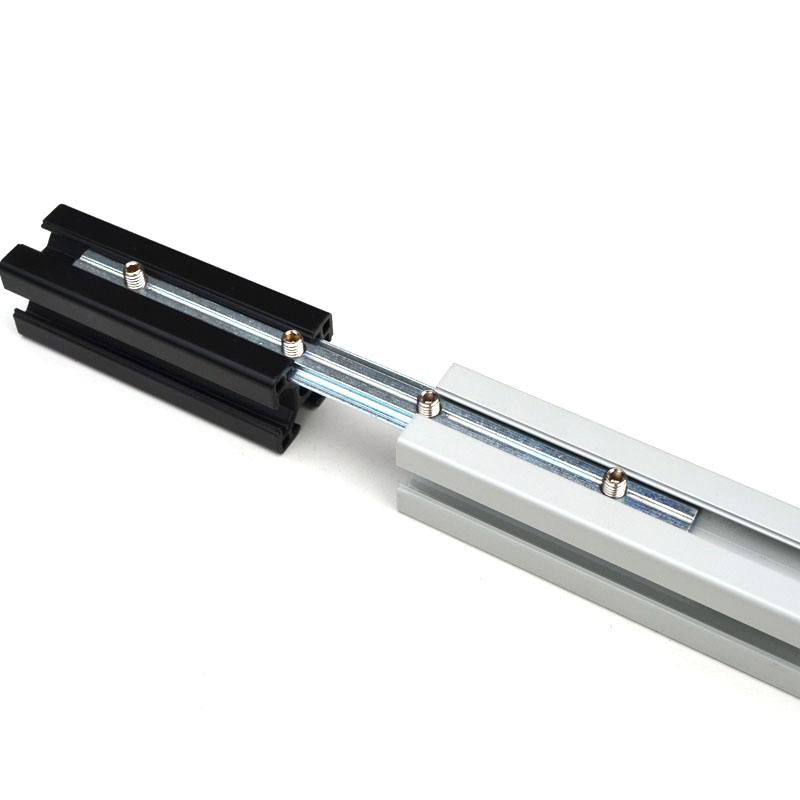

Торцевое соединение алюминиевых профилей 30х30, линейным соединителем.

245.00 руб. от 1 шт.

( -5 % )	232.75 РУБ.	от 10 шт.
( -8 % )	225.40 РУБ.	от 50 шт.
( -10 % )	220.50 РУБ.	от 100 шт.
( -15 % )	208.25 РУБ.	от 500 шт.

Количество

добавить

НА СКЛАДЕ
≈ 1000 шт.

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Смотреть комплекты сопутствующих
крепежных элементов

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Видео о товаре:

Просмотреть ▼

Описание

Линейный соединитель с резьбой M6 используется для продольного (торцевого) соединения двух конструкционных алюминиевых профилей

Загрузить:

- 3D модель (2027.step)

- 3D модель облегченная (2027.step)

- Чертеж (2027.pdf)

Характеристики

Артикул:	2027
Резьба / Диаметр:	М6 / D6
Длина:	160 мм
Профили:	с пазом 8 мм, серия 30
Ширина паза, мм:	8
Аналог Bosch Rexroth Group:	3842521216
Материал:	Сталь оцинкованная
Вес, кг:	0,097

Комплекты сопутствующих крепежных элементов для арт. 2027

▼

К профилям серии 30 с пазом 8 мм

Вариант 1

▼

руб./комлпект.

4 шт.

1. 5079 | Резьбовая вставка М6х8 мм - 4 шт.

добавить комплект
( в наличии )

Возможные замены или аналоги для арт. 2027:

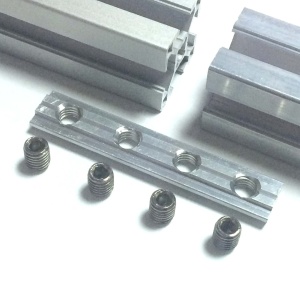

2027/80/AL | Линейный соединитель алюминиевый 80 мм, паз 8, серия 30

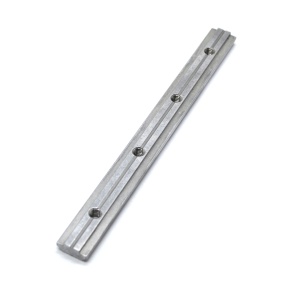

- в наличии ≈ 2000 шт. 2027AL | Линейный соединитель алюминиевый 160 мм, паз 8, серия 30
