2029 | Внутренний угловой соединитель Паз 8, серия 30 и 40 (Прямой)

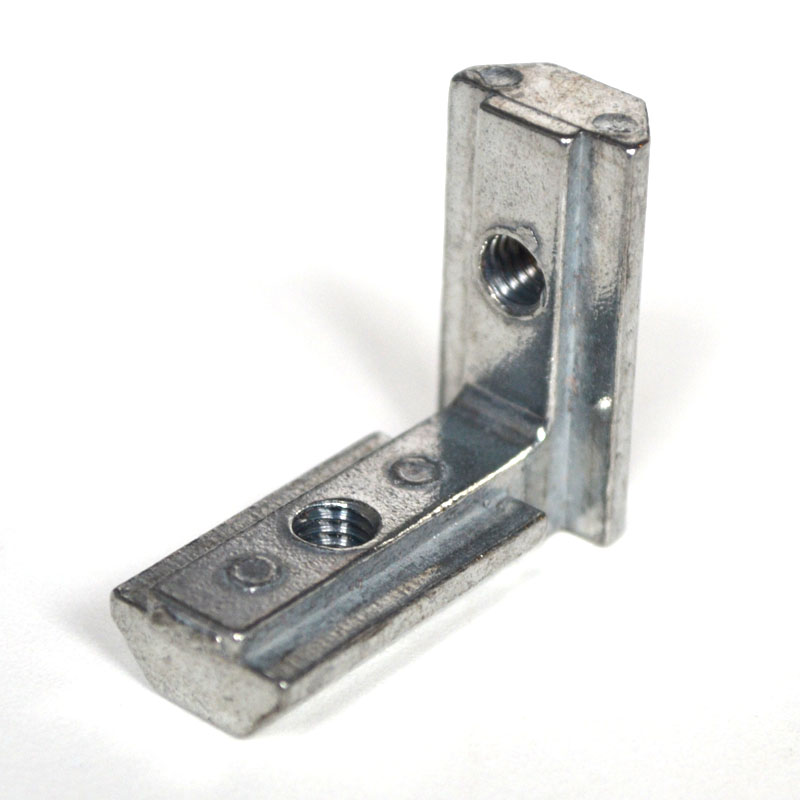

Внутренний угловой соединитель, паз 8, серия 30

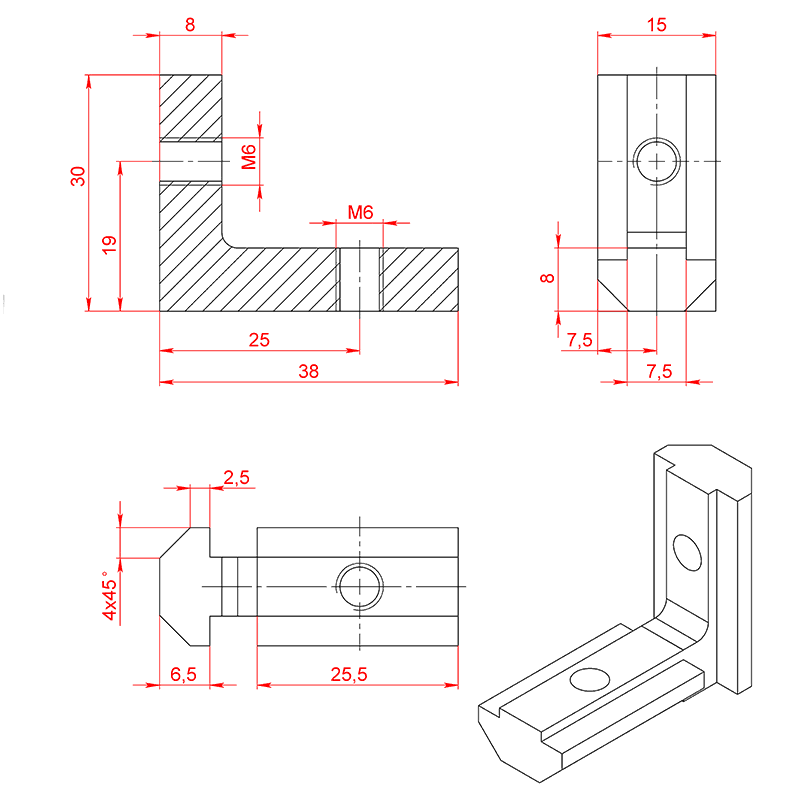

Внутренний соединитель паз 8, серия 30 - чертеж

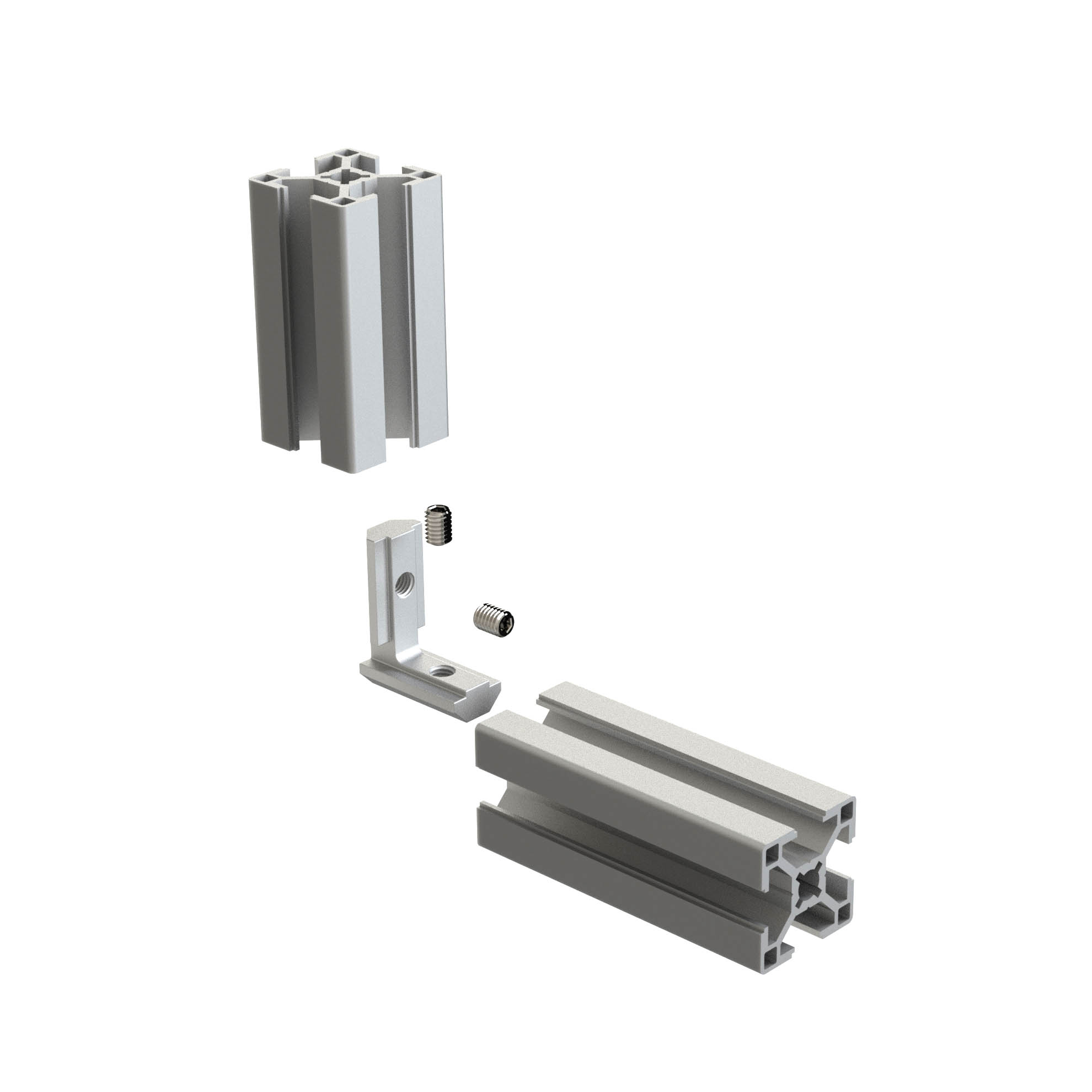

Схема установки внутреннего углового соединителя арт.2029
Внутренний угловой соединитель для профилей 30х30

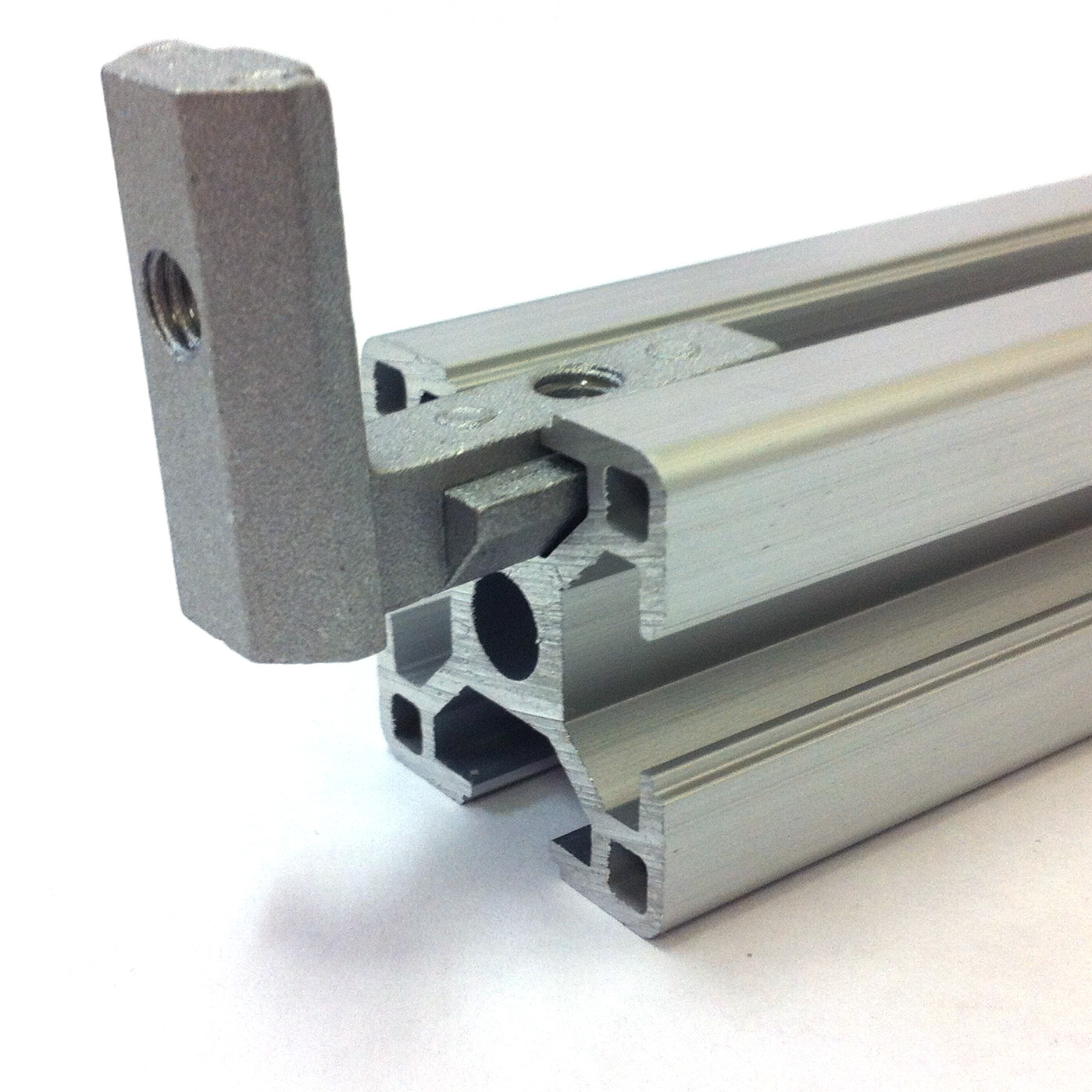

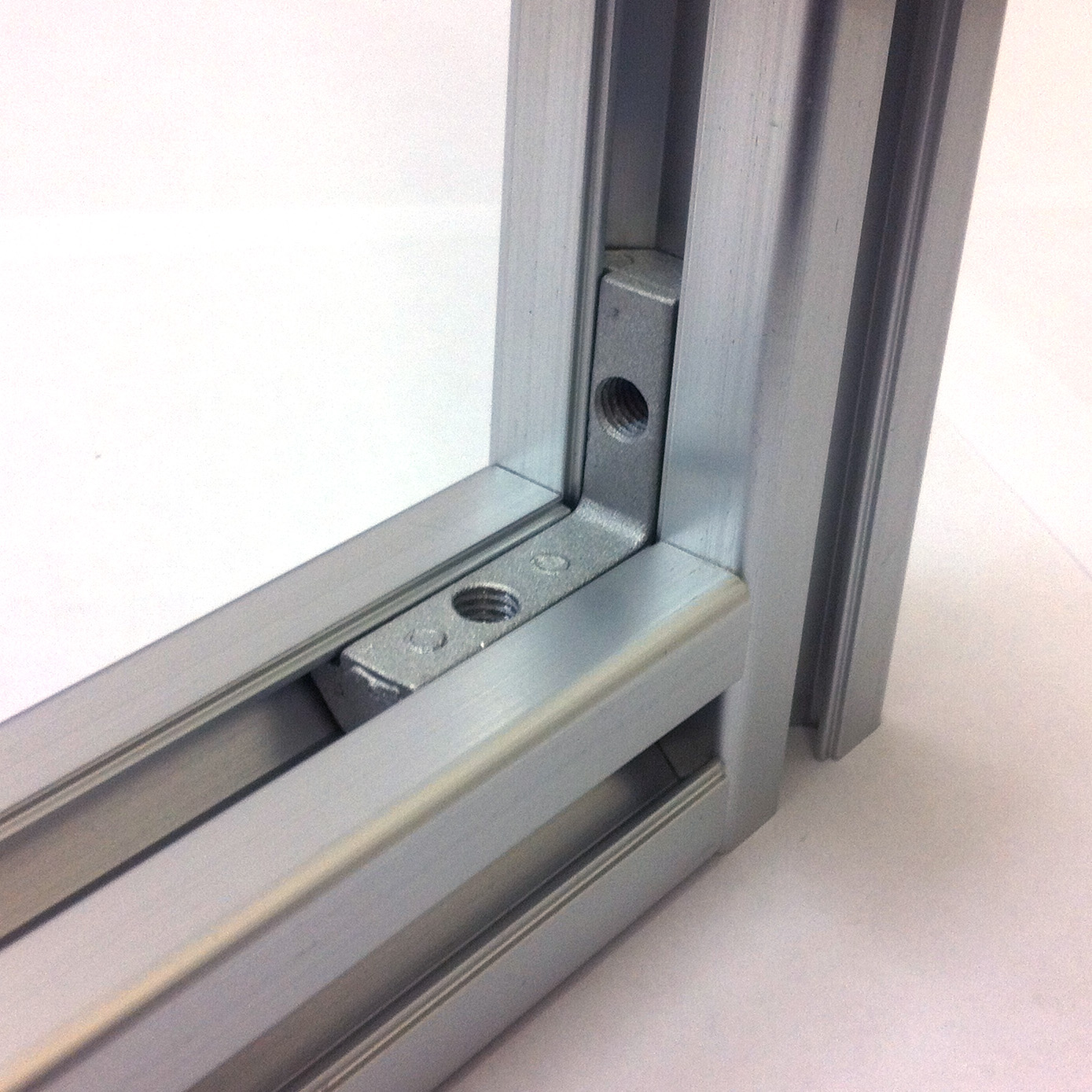

Угловое соединение конструкционных профилей 30х30 внутренним соединителем
75.00 руб. от 1 шт.
( -3 % )
72.75 РУБ.
от 20 шт.
( -5 % )
71.25 РУБ.
от 50 шт.
( -7 % )
69.75 РУБ.
от 100 шт.
( -10 % )
67.50 РУБ.
от 500 шт.
( -15 % )
63.75 РУБ.
от 1000 шт.
RSI
Количество
добавить
Наличие 2029 | Внутренний угловой соединитель Паз 8, серия 30 и 40 (Прямой)
НА СКЛАДЕ:
14300 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Смотреть комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 2029 | Внутренний угловой соединитель Паз 8, серия 30 и 40 (Прямой) (3D Модель).STEP
Скачать
2. 2029 | Внутренний угловой соединитель Паз 8, серия 30 и 40 (Прямой) (Чертеж).PDF
Скачать

Описание

Данный вид углового соединения применяется совместно с конструкционными профилями 30х30, 30х60 и 40х40, 40х80 с пазом 8 мм.
Внутренний угловой соединитель монтируемый внутрь паза профиля, предназначен для сборки конструкции в которых по какой-либо причине недопустимо использование соединителей другого типа, к примеру в угол изделия крепится какая-либо панель.
Угловой соединитель арт. 2029, вводится в паз профиля и фиксируется там посредством резьбовой вставки арт. 5079 (М6х8).
О прочностных свойствах данного типа соединения можно судить уже исходя из материала из которого он изготовлен. Данный тип соединителя изготавливается из цинка путем литья под высоким давлением. Цинковые соединители не рассчитаны на большую нагрузку, их применение зачатую ограничивается корпусами приборов, установок, каркасами лабораторных стендов и т.д. Применение данного соединителя в ответственных высоконагруженных конструкциях не рекомендуется.
Несмотря на не высокие прочностные характеристики, данный угол пользуется высокой популярностью.

Характеристики

Артикул:
 2029
Серия профилей:
 с пазом 8 мм, серия 30, с пазом 8 мм, серия 40
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842535578
Материал:
 Цинк литой под давлением
Вес, кг:
 0,014
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 Класс точности 9 по ГОСТ 26645-85 2002

Комплекты сопутствующих крепежных элементов для арт. 2029

▼
К профилям серии 30 с пазом 8 мм
Вариант 1
▼
руб./комлпект.
1. 5079 | Резьбовая вставка М6х8 мм - 2 шт.
добавить комплект
( в наличии )
2 шт.

Комплекты сопутствующих крепежных элементов для арт. 2029

▼
К профилям серии 40 с пазом 8 мм
Вариант 2
▼
руб./комлпект.
1. 5080 | Резьбовая вставка М6х10 мм - 2 шт.
добавить комплект
( в наличии )
2 шт.
