2053 | Универсальный внутренний угловой соединитель , паз 8

Внутренний угловой соединителя к профилям с пазом 8 мм

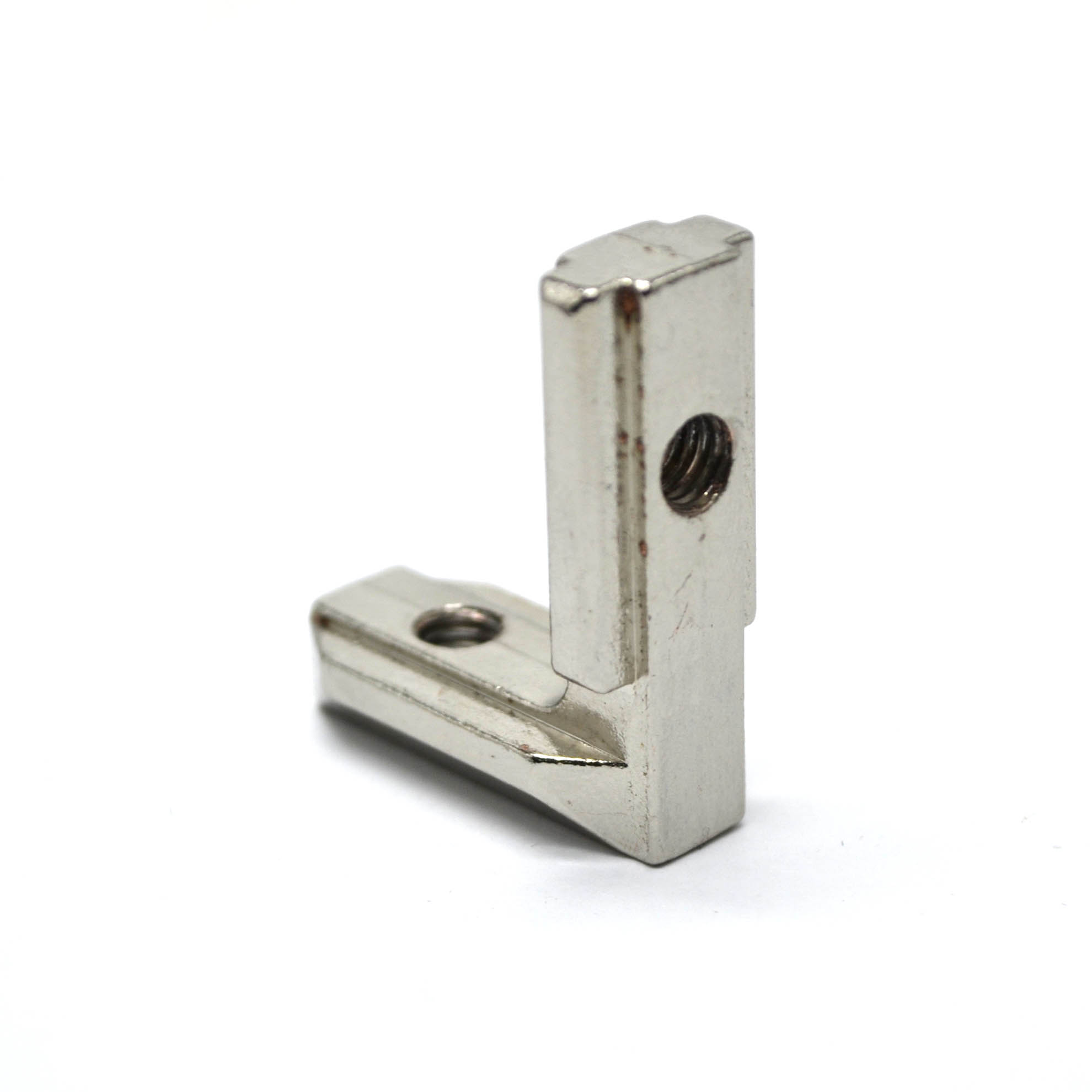

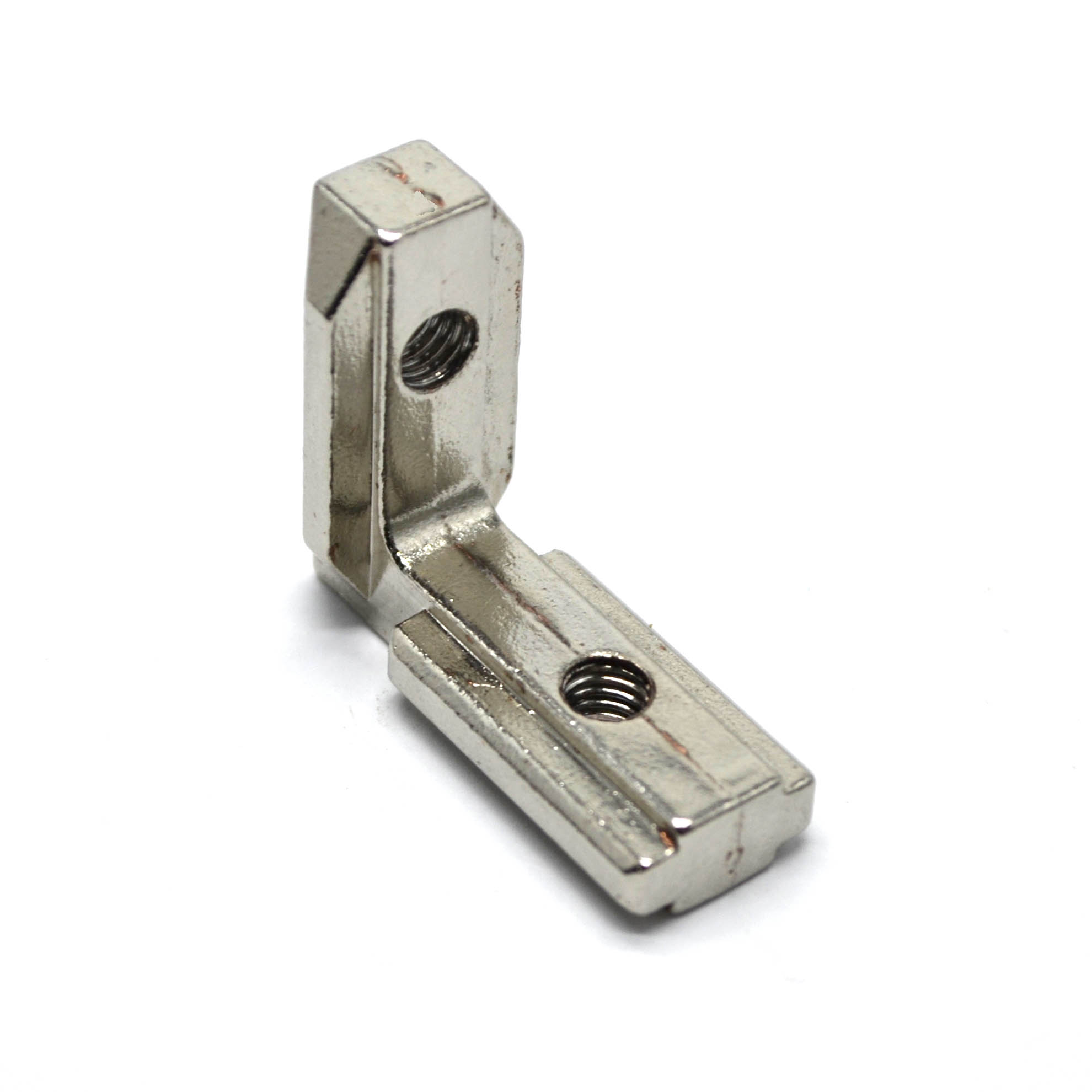

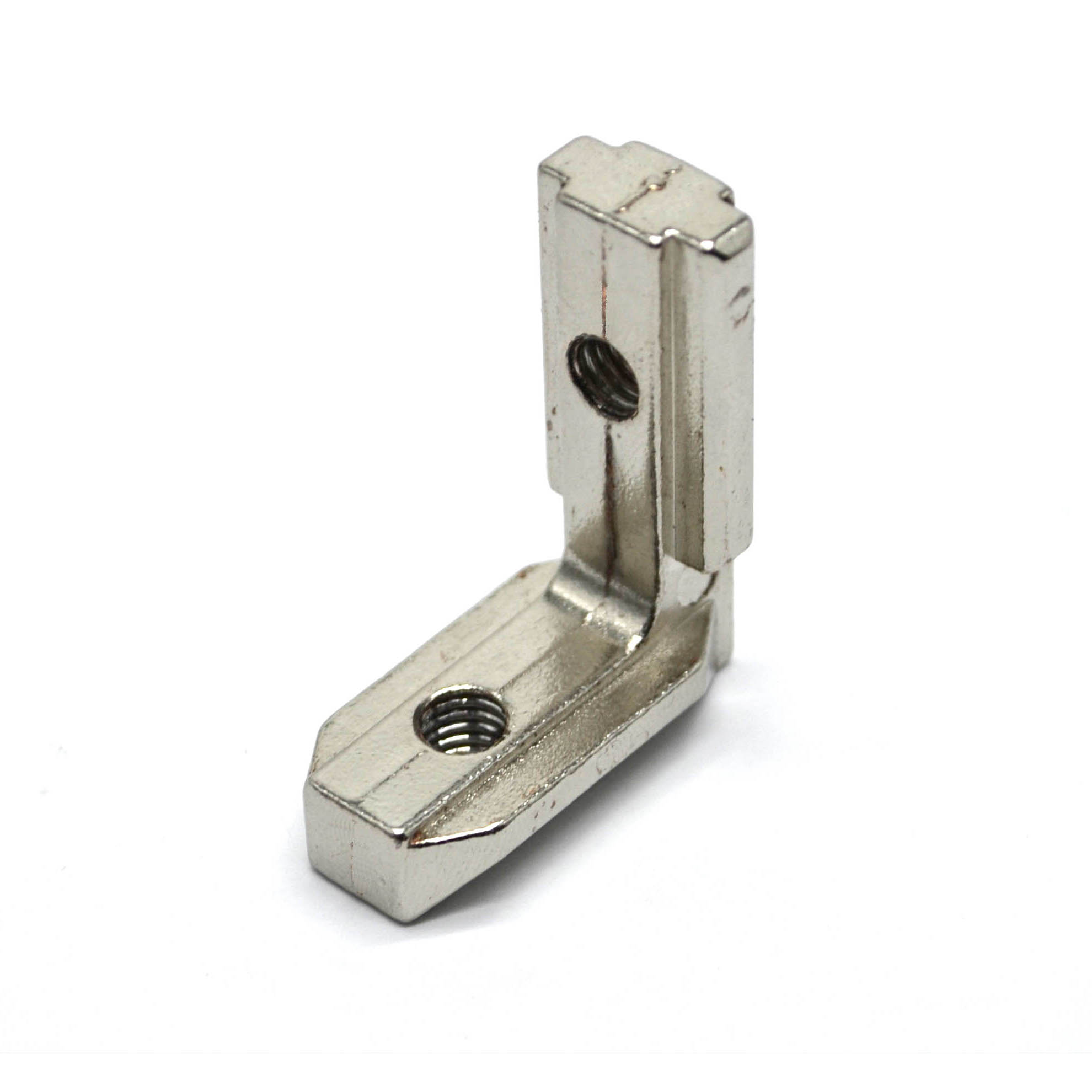

Металлический внутренний угловой соединитель для профилей с пазом 8 мм

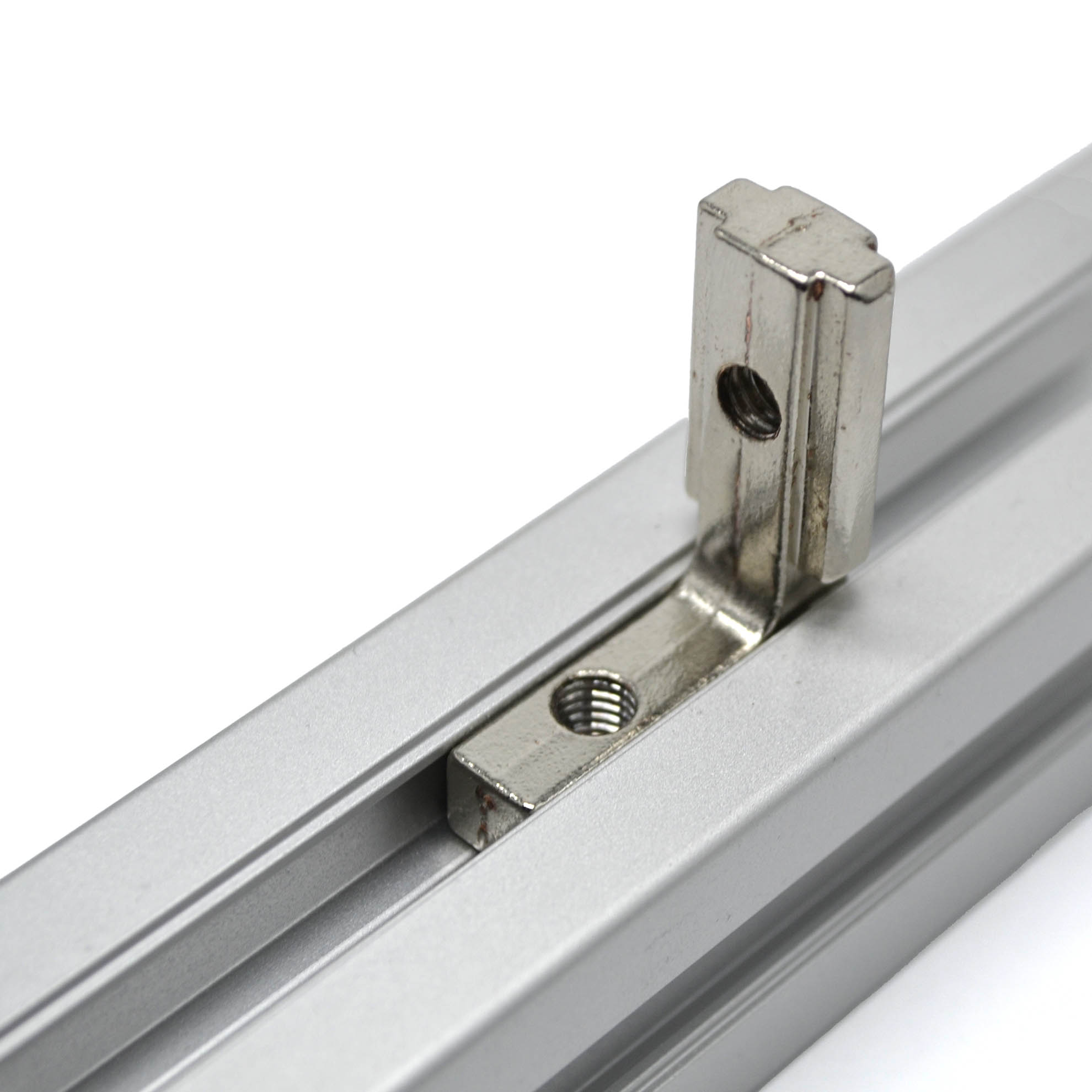

Угловой соединитель с установкой внутрь паза

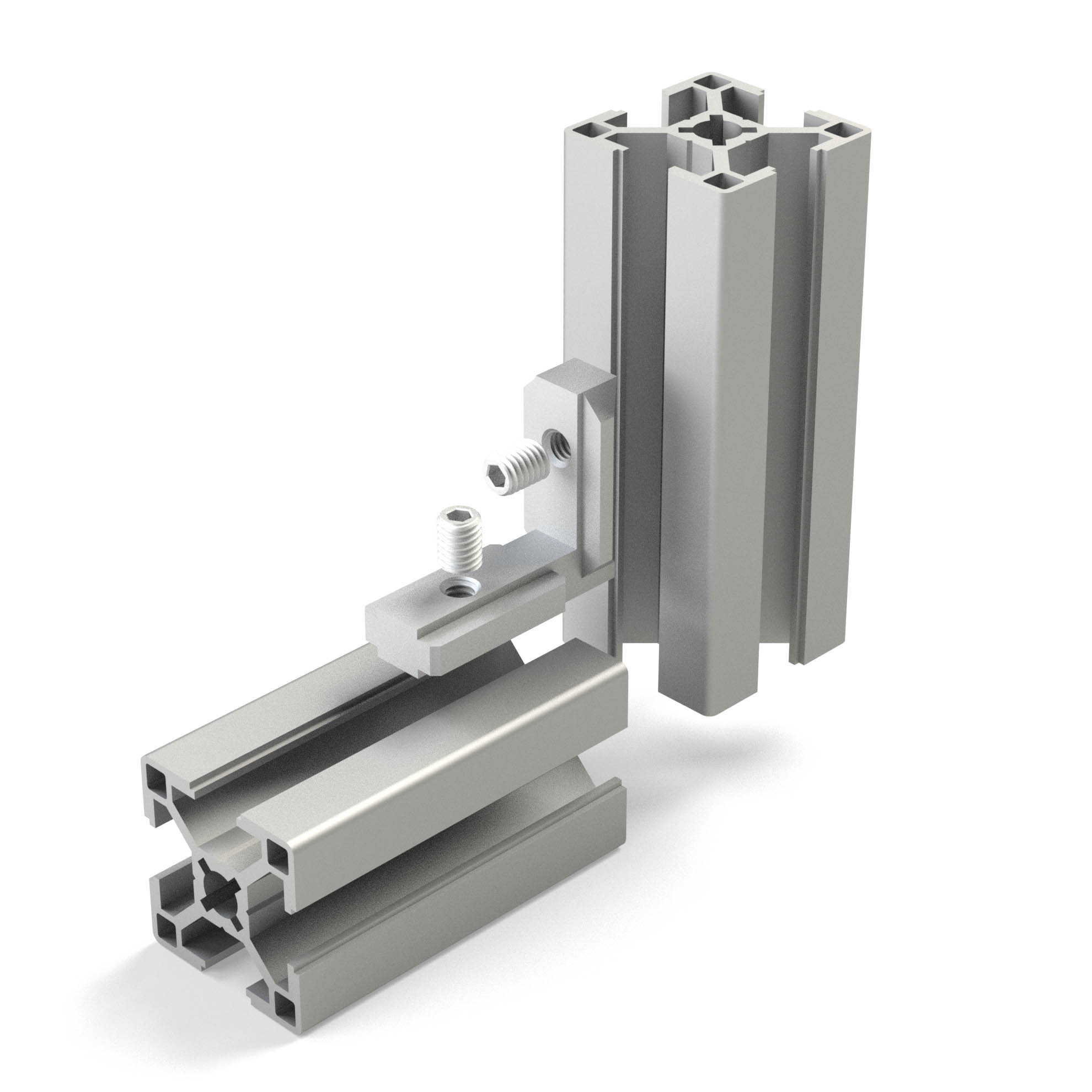

Пример использования внутреннего углового соединителя 2053 с профилем 30х30

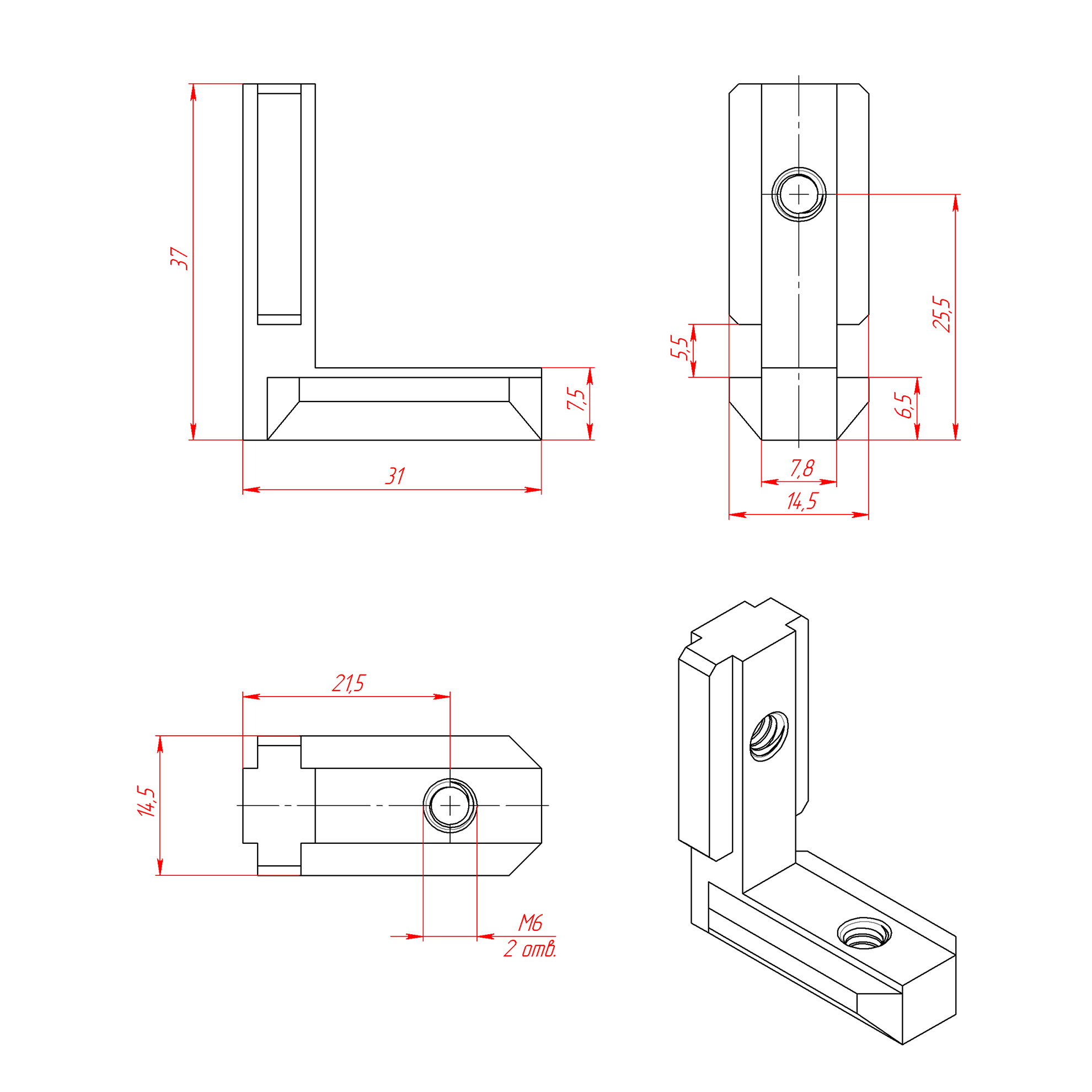

Чертёж внутреннего соединителя к профилям с шириной паза 8 мм
Схема крепления углового соединителя для паза 8 мм
135.00 руб. от 1 шт.
( -2 % )
132.30 РУБ.
от 20 шт.
( -4 % )
129.60 РУБ.
от 40 шт.
( -6 % )
126.90 РУБ.
от 150 шт.
( -9 % )
122.85 РУБ.
от 300 шт.
( -12 % )
118.80 РУБ.
от 600 шт.
( -15 % )
114.75 РУБ.
от 900 шт.
RSI
добавить
Наличие 2053 | Универсальный внутренний угловой соединитель , паз 8
НА СКЛАДЕ: 5900 шт.
В ПУТИ: 8000 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Подобрать комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

1. 2053 | Универсальный внутренний угловой соединитель , паз 8 (3D Модель).ZIP
Скачать
2. 2053 | Универсальный внутренний угловой соединитель , паз 8 (Чертеж).PDF
Скачать

Описание

Позволяет закрепить конструкционные алюминиевые профили между собой под углом 90 градусов. Совместим с пазом 8 мм.

Внутренний угловой соединитель монтируемый внутрь паза профиля, предназначен для сборки конструкция в которых по какой либо причине недопустимо использование соединителей другого типа, к примеру в угол изделия крепится какая-либо панель.
Устанавливается в паз профиля и фиксируется там при помощи резьбовой вставки арт. 5079 (М6х8).
О прочностных свойствах данного типа соединения можно судить уже исходя из материала из которого он изготовлен. Данный тип соединителя изготавливается из цинка путем литься под высоким давлением. Цинковые соединители не рассчитаны на большую нагрузку, их применение зачатую ограничивается корпусами приборов, установок, каркасами лабораторных стендов и т.д. Применение данного соединителя в ответственных высоконагруженных конструкциях не рекомендуется.

Характеристики

Артикул:
 2053
Серия профилей:
 с пазом 8 мм, серия 30 / с пазом 8 мм, серия 40
Ширина паза, мм:
 8
Материал:
 Цинк литой под давлением / Алюминий
Вес, кг:
 0,029
Цвет:
 Алюминий

Комплекты сопутствующих крепежных элементов для арт. 2053

▼
К профилям серии 30 с пазом 8 мм
Вариант 1
▼
руб./комлпект.
1. 5079 | Резьбовая вставка М6х8 мм - 2 шт.
добавить комплект
( в наличии )
2 шт.

Комплекты сопутствующих крепежных элементов для арт. 2053

▼
К профилям серии 40 с пазом 8 мм
Вариант 2
▼
руб./комлпект.
1. 5080 | Резьбовая вставка М6х10 мм - 2 шт.
добавить комплект
( в наличии )
2 шт.
