Внутренний угловой соединитель, паз 8, профили 30 и 40

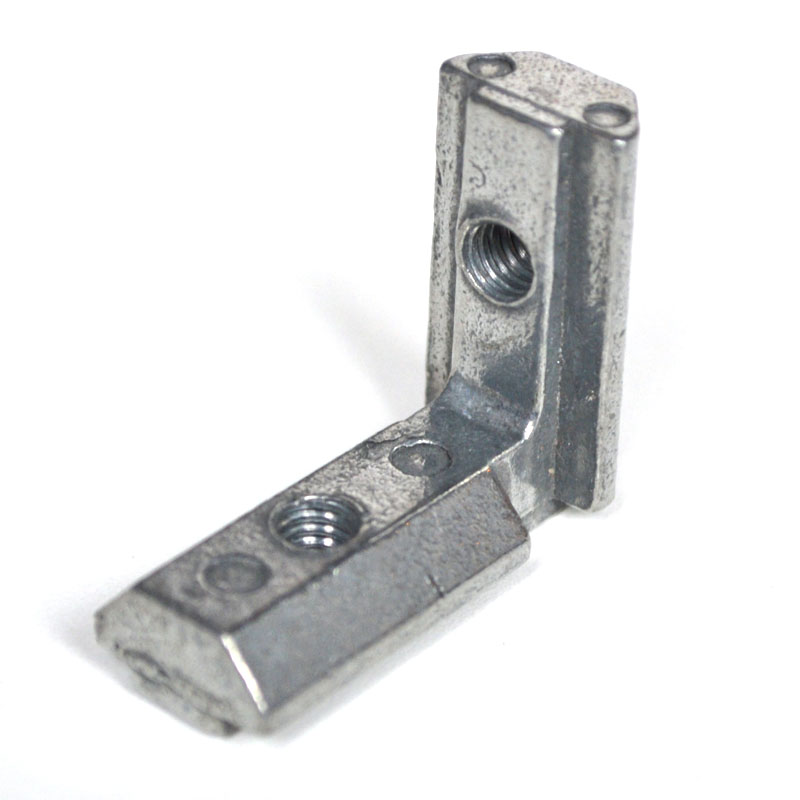

Внутренний угловой соединитель для профилей 30х30, паз 8мм

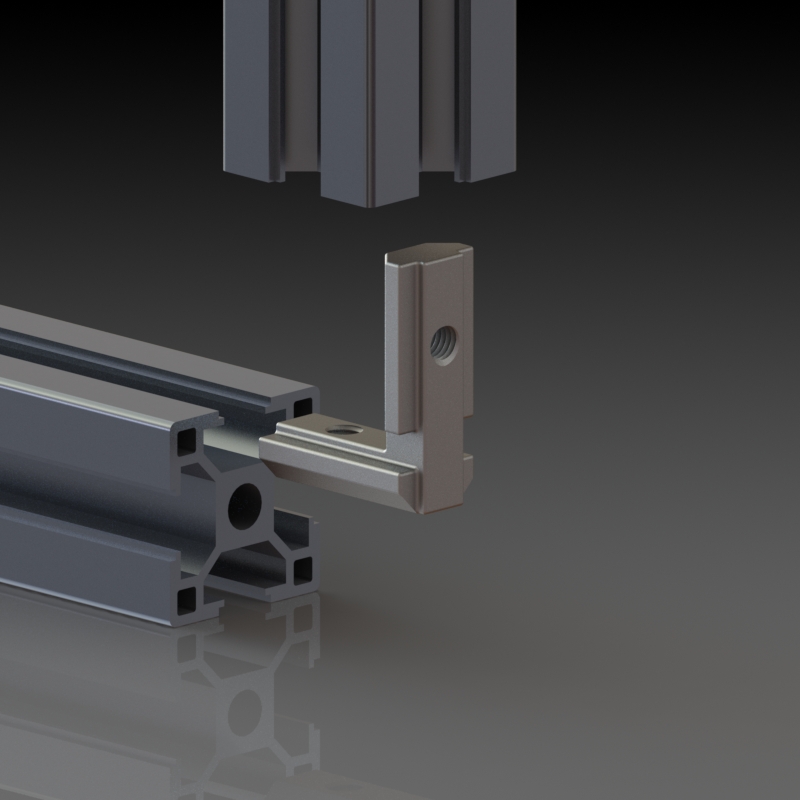

Схема соединения алюминиевых профиле 30х30 соединителем арт. 2030

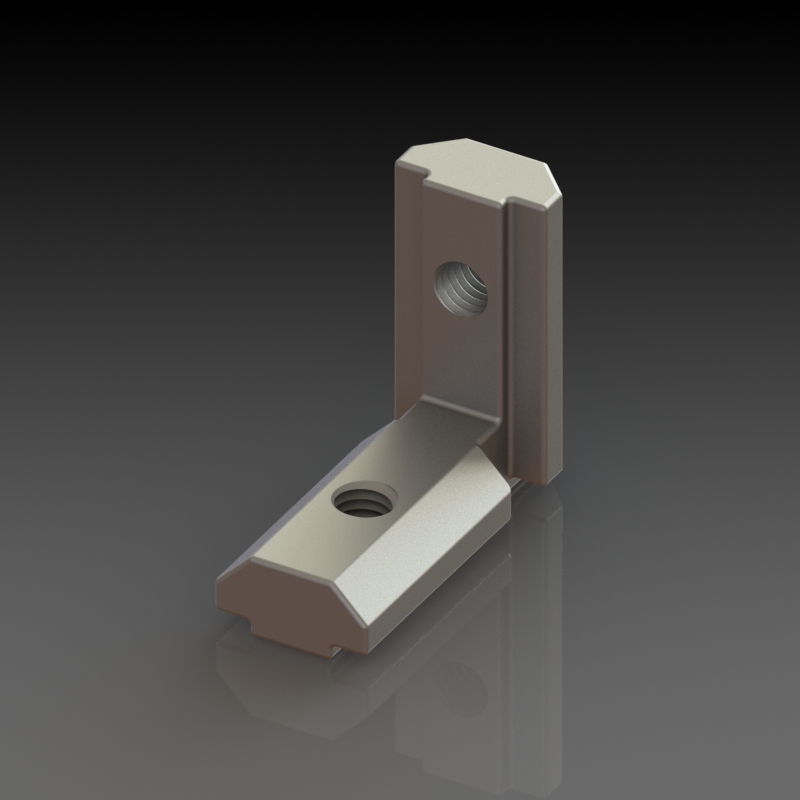

3D модель внутреннего соединителя для паза 8мм

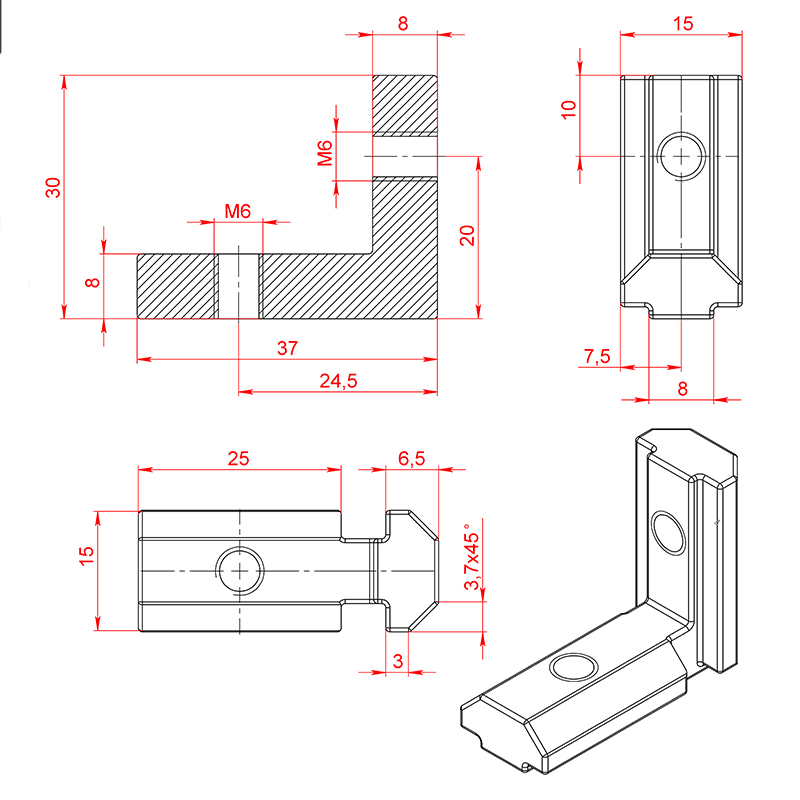

Чертеж внутреннего соединителя для паза 8 мм арт. 2030

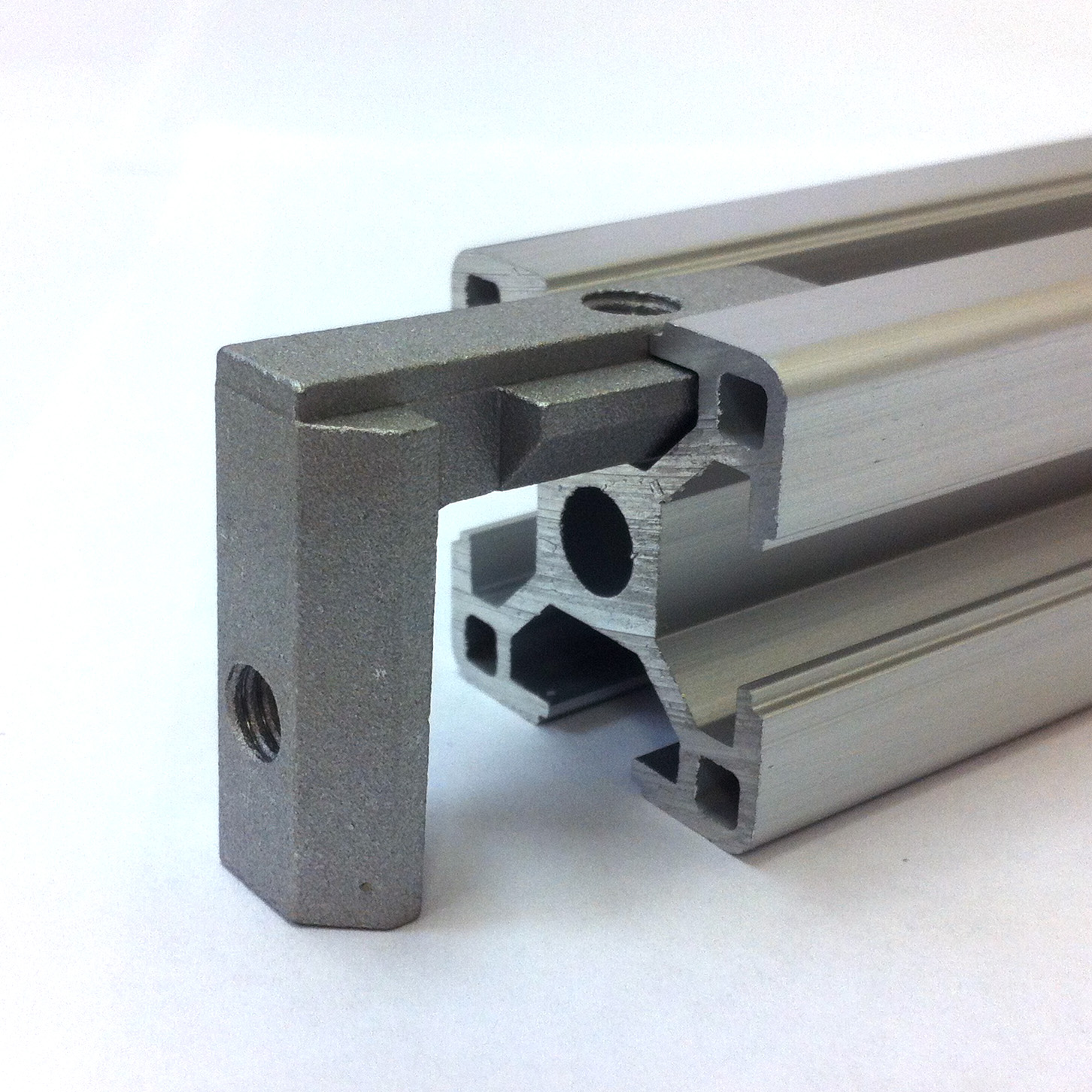

Соединитель Арт. 2030 (аналог 3842535578) и конструкционный профиль 30х30

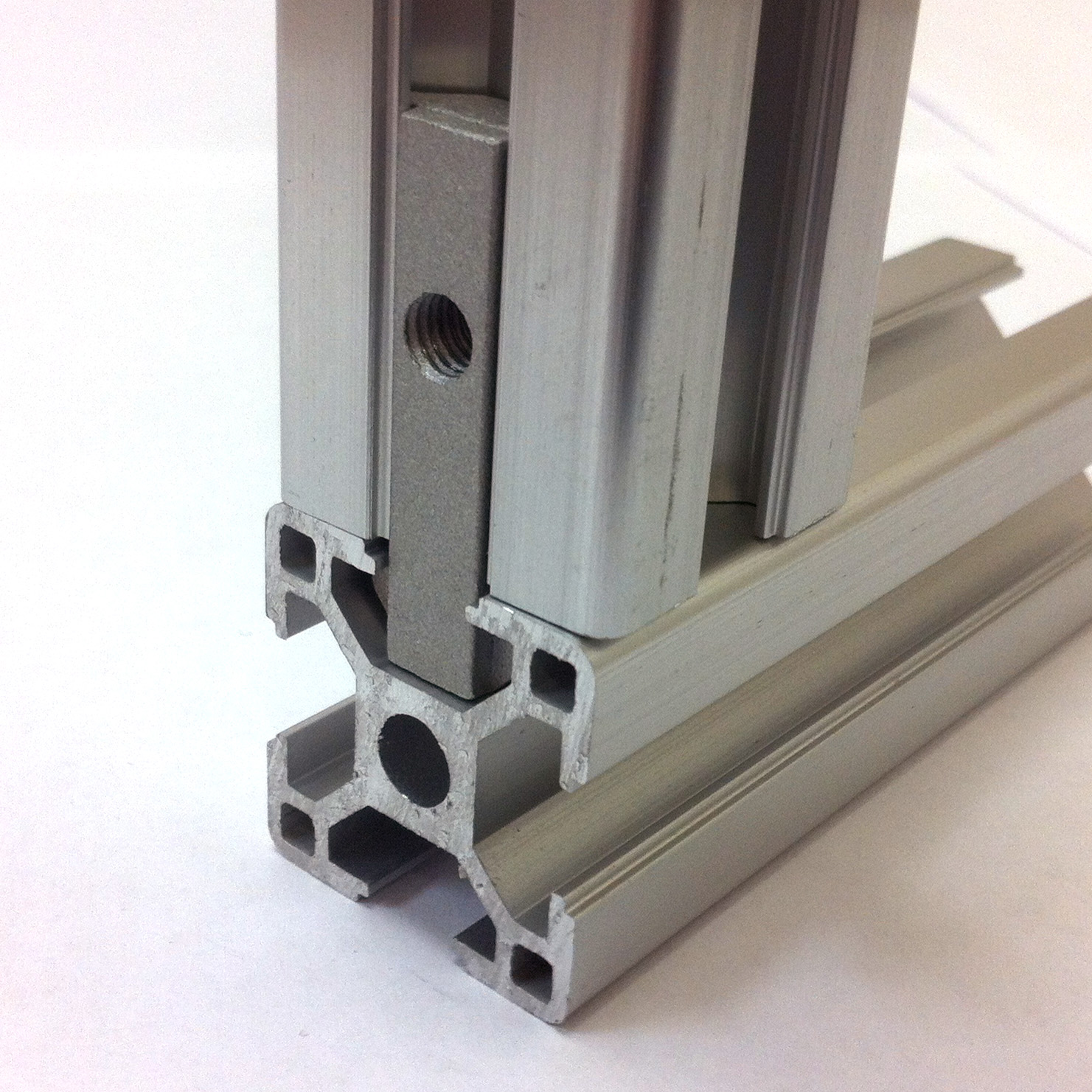

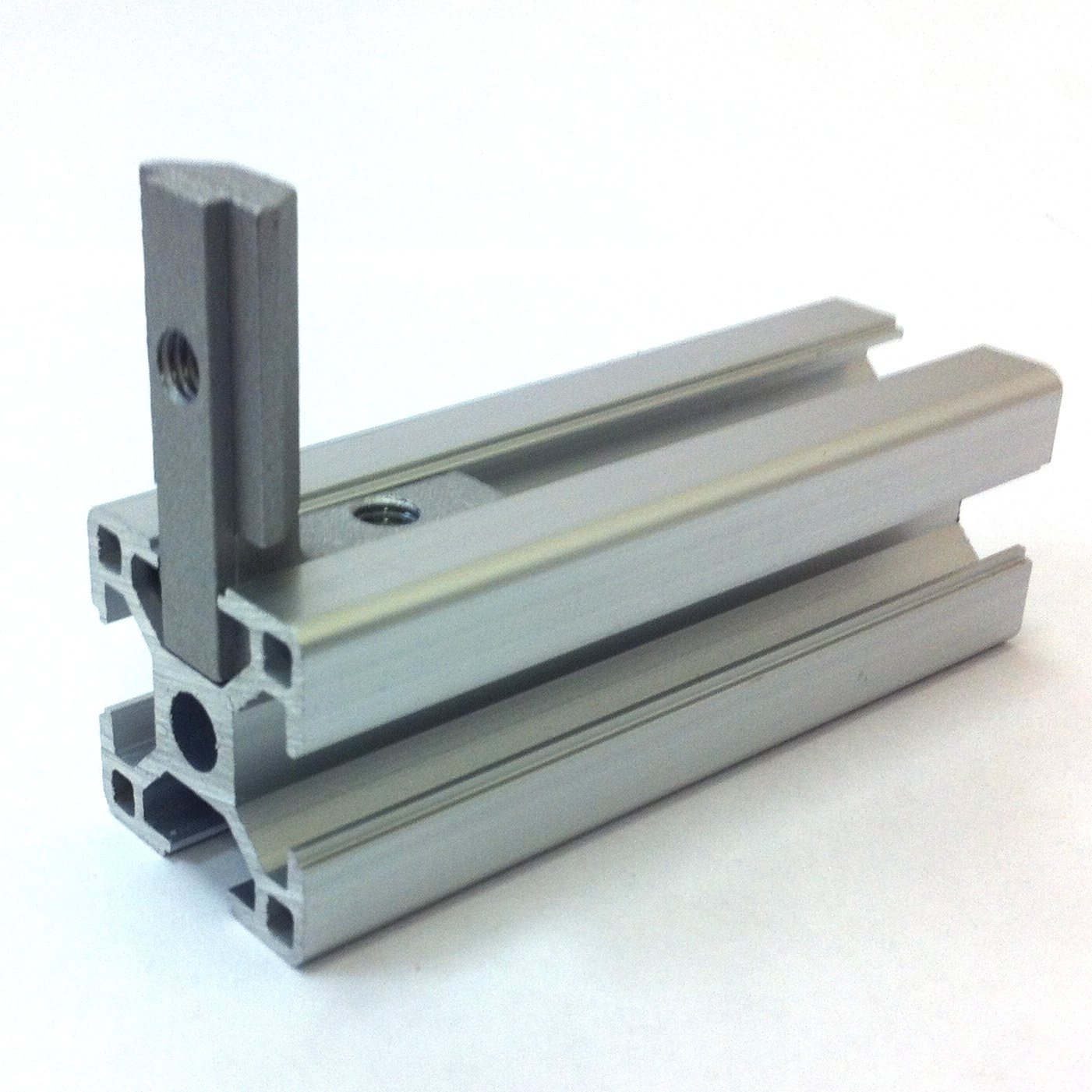

Соединение конструкционных профилей 30х30 под углом 90 град, внутренним соединителем

75.00 руб. от 1 шт.

( -3 % )	72.75 РУБ.	от 20 шт.
( -5 % )	71.25 РУБ.	от 50 шт.
( -7 % )	69.75 РУБ.	от 100 шт.
( -10 % )	67.50 РУБ.	от 500 шт.
( -15 % )	63.75 РУБ.	от 1000 шт.

Количество

добавить

НА СКЛАДЕ
≈ 3000 шт.

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Смотреть комплекты сопутствующих
крепежных элементов

Файлы для скачивания | чертежи | 3D-Модели

2030 | Внутренний угловой соединитель Паз 8, серия 30 и 40 (3D Модель).STEP

Скачать

2030 | Внутренний угловой соединитель Паз 8, серия 30 и 40 (Чертеж).PDF

Скачать

Описание

Данный вид углового соединения применяется совместно с конструкционными профилями 30 и 40 серии с пазом 8 мм.

Внутренний угловой соединитель монтируемый внутрь паза профиля, предназначен для сборки конструкция в которых по какой либо причине недопустимо использование соединителей другого типа, к примеру в угол изделия крепится какая-либо панель.

Угловой соединитель арт. 2030, вводится в паз профиля и фиксируется там посредством резьбовой вставки арт. 5079 (М6х8).

О прочностных свойствах данного типа соединения можно судить уже исходя из материала из которого он изготовлен. Данный тип соединителя изготавливается из цинка путем литься под высоким давлением. Цинковые соединители не рассчитаны на большую нагрузку, их применение зачатую ограничивается корпусами приборов, установок, каркасами лабораторных стендов и т.д. Применение данного соединителя в ответственных высоконагруженных конструкциях не рекомендуется.

Несмотря на слабые прочностные характеристики, данный уголок пользуется высокой популярностью.

Мы стараемся поддерживать, данную позицию в наличии, но так же мы готовы привезти данные соединители и под заказ, срок поставки 4-5 недель.

Характеристики

Артикул:	2030
Профили:	с пазом 8 мм, серия 30, с пазом 8 мм, серия 40
Ширина паза, мм:	8
Аналог Bosch Rexroth Group:	3842535578
Материал:	Цинк литой под давлением / Алюминий
Вес, кг:	0,014
Цвет:	Алюминий
Предельные отклонения размеров и допуски формы поверхности:	Класс точности 9 по ГОСТ 26645-85 2002

Комплекты сопутствующих крепежных элементов для арт. 2030

▼

К профилям серии 30 с пазом 8 мм

Вариант 1

▼

руб./комлпект.

2 шт.

1. 5079 | Резьбовая вставка М6х8 мм - 2 шт.

добавить комплект
( в наличии )

Комплекты сопутствующих крепежных элементов для арт. 2030

▼

К профилям серии 40 с пазом 8 мм

Вариант 2

▼

руб./комлпект.

2 шт.

1. 5080 | Резьбовая вставка М6х10 мм - 2 шт.

добавить комплект
( в наличии )

Возможные замены или аналоги для арт. 2030:

2029 | Внутренний угловой соединитель Паз 8, серия 30 и 40 (Прямой)
- в наличии ≈ 22000 шт. 2012 | Внутренний угловой соединитель Паз 8, серия 40

2012 | Внутренний угловой соединитель Паз 8, серия 40
- в наличии ≈ 3000 шт. 2111 | Внутренний угловой соединитель стальной, серии 30 и 40 с пазом 8 мм

2111 | Внутренний угловой соединитель стальной, серии 30 и 40 с пазом 8 мм
- в наличии ≈ 700 шт. 5348 | Линейный соединитель, любой угол, паз 8 (к профилям серии 30), тип А

5348 | Линейный соединитель, любой угол, паз 8 (к профилям серии 30), тип А
- в наличии ≈ 80 шт. 2053 | Универсальный внутренний угловой соединитель , паз 8
