OB-3030 | Профиль 30х30 мм. Паз 8 мм (Анодированный)

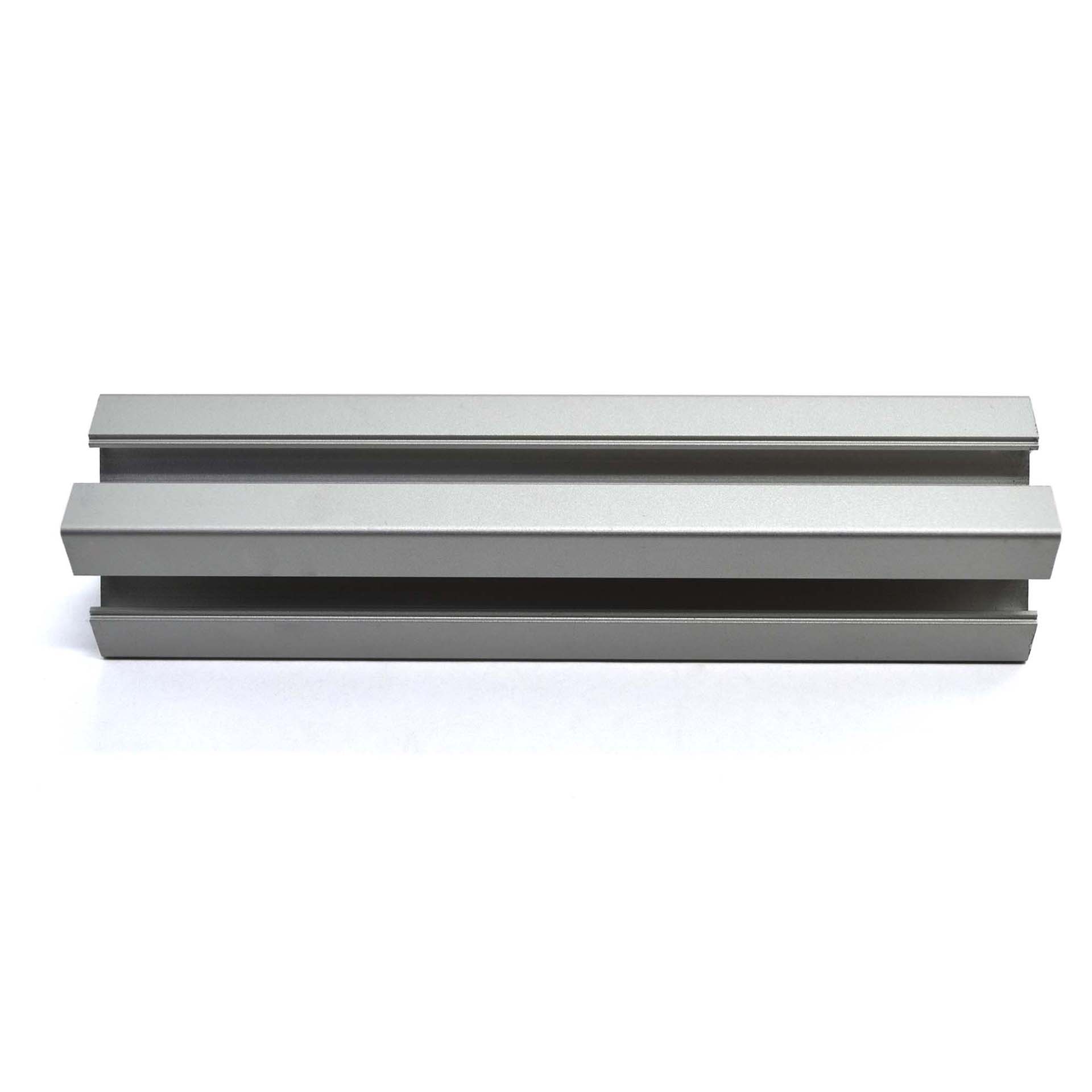

Станочный профиль 30х30 облегченный

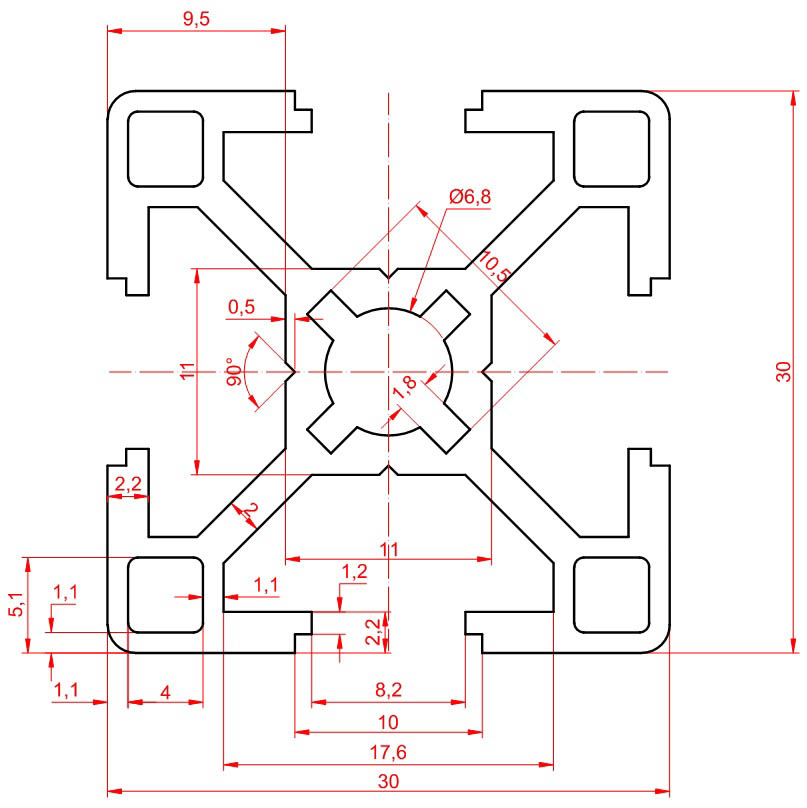

Чертеж конструкционный профиль 30х30

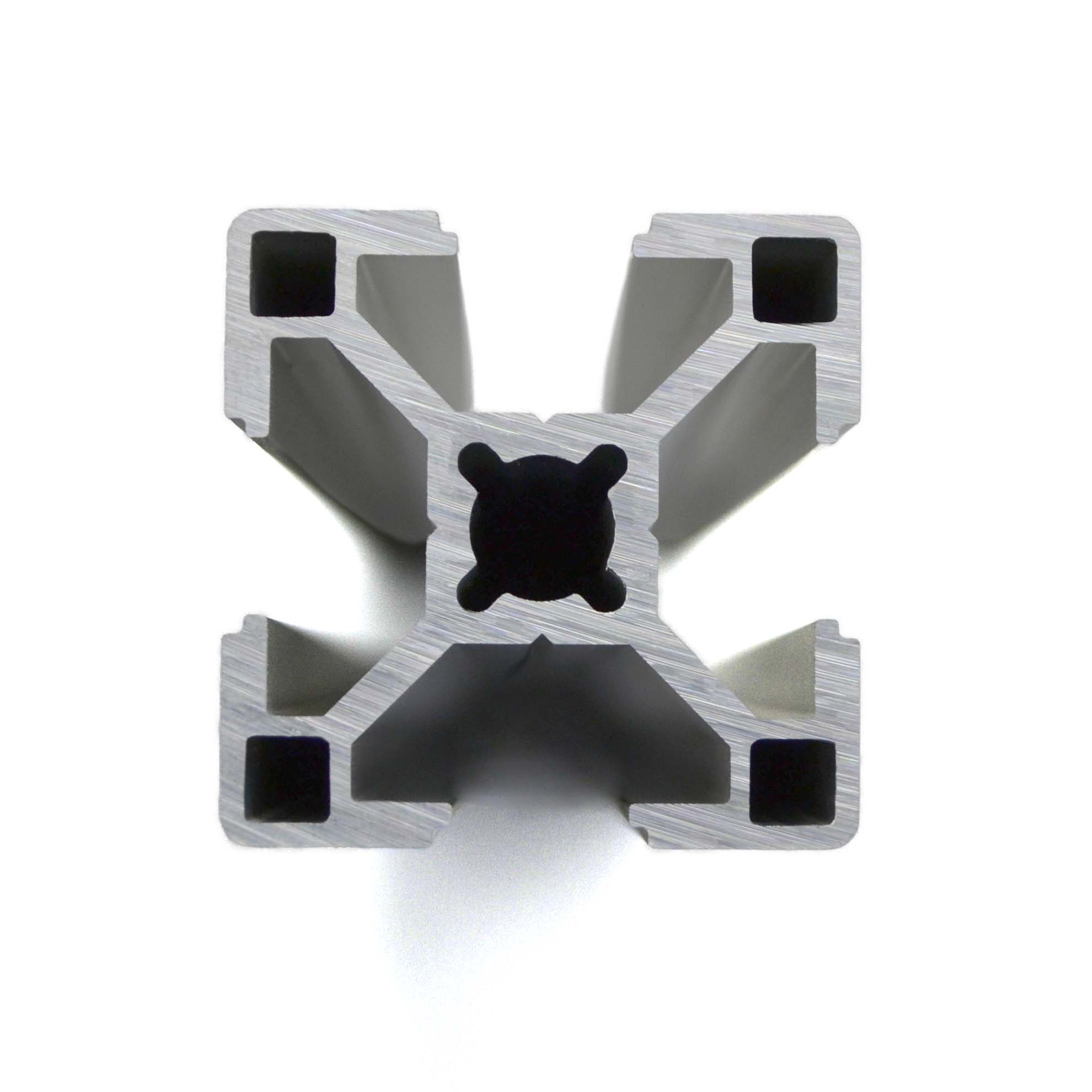

Фото анодированного профиля 30х30

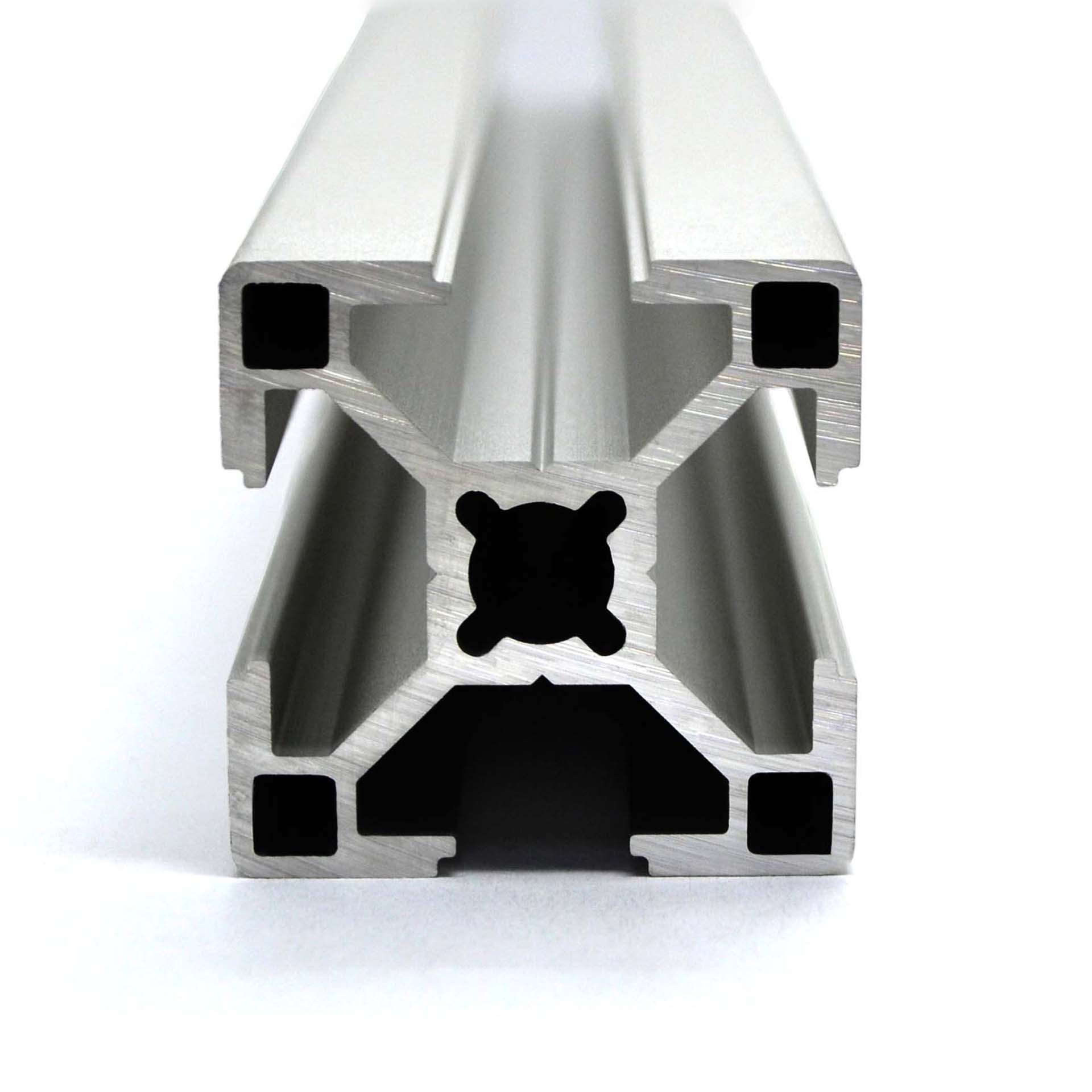

Анодированный профиль 30х30

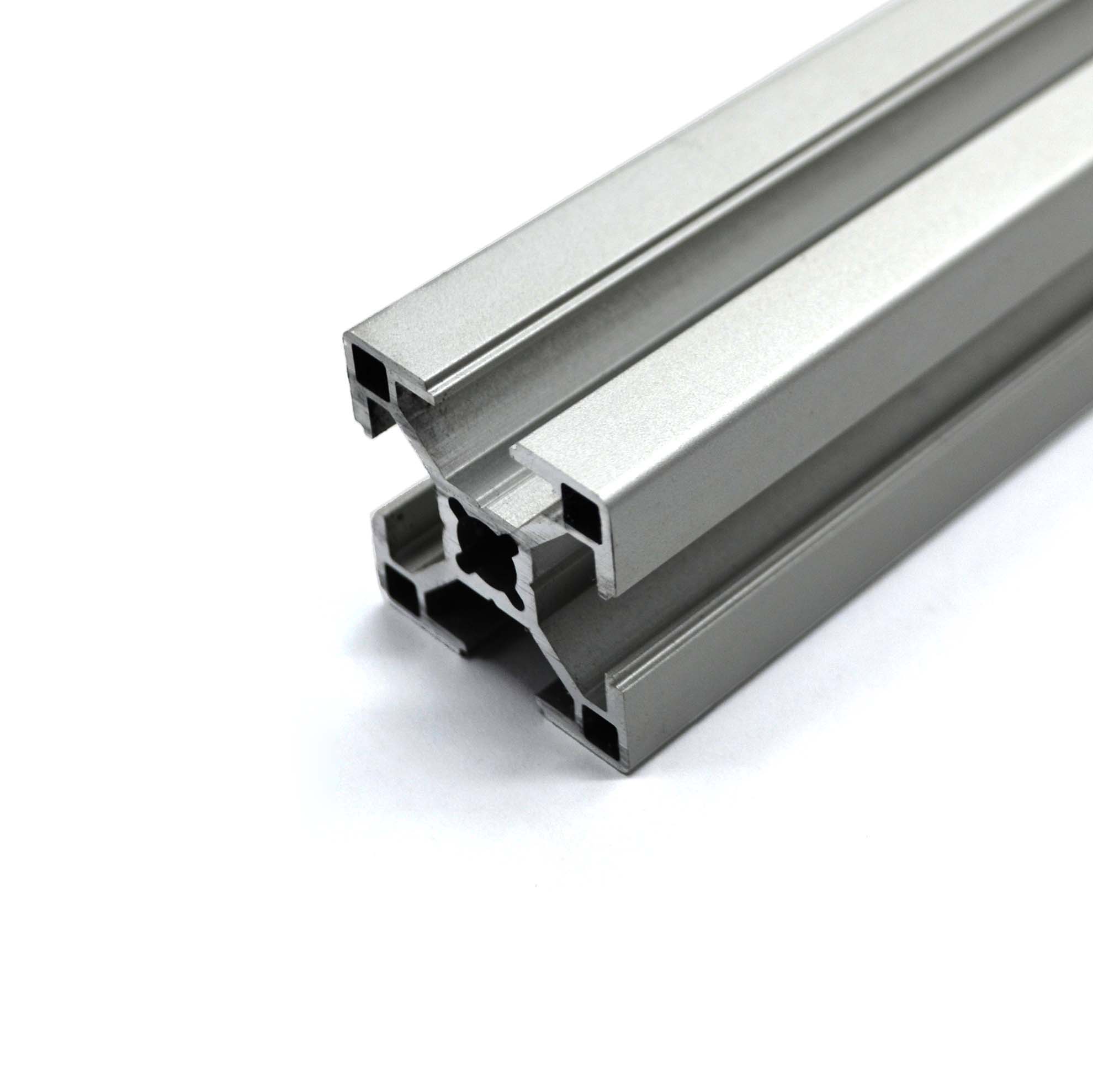

Анодированный профиль 30х30 из алюминия

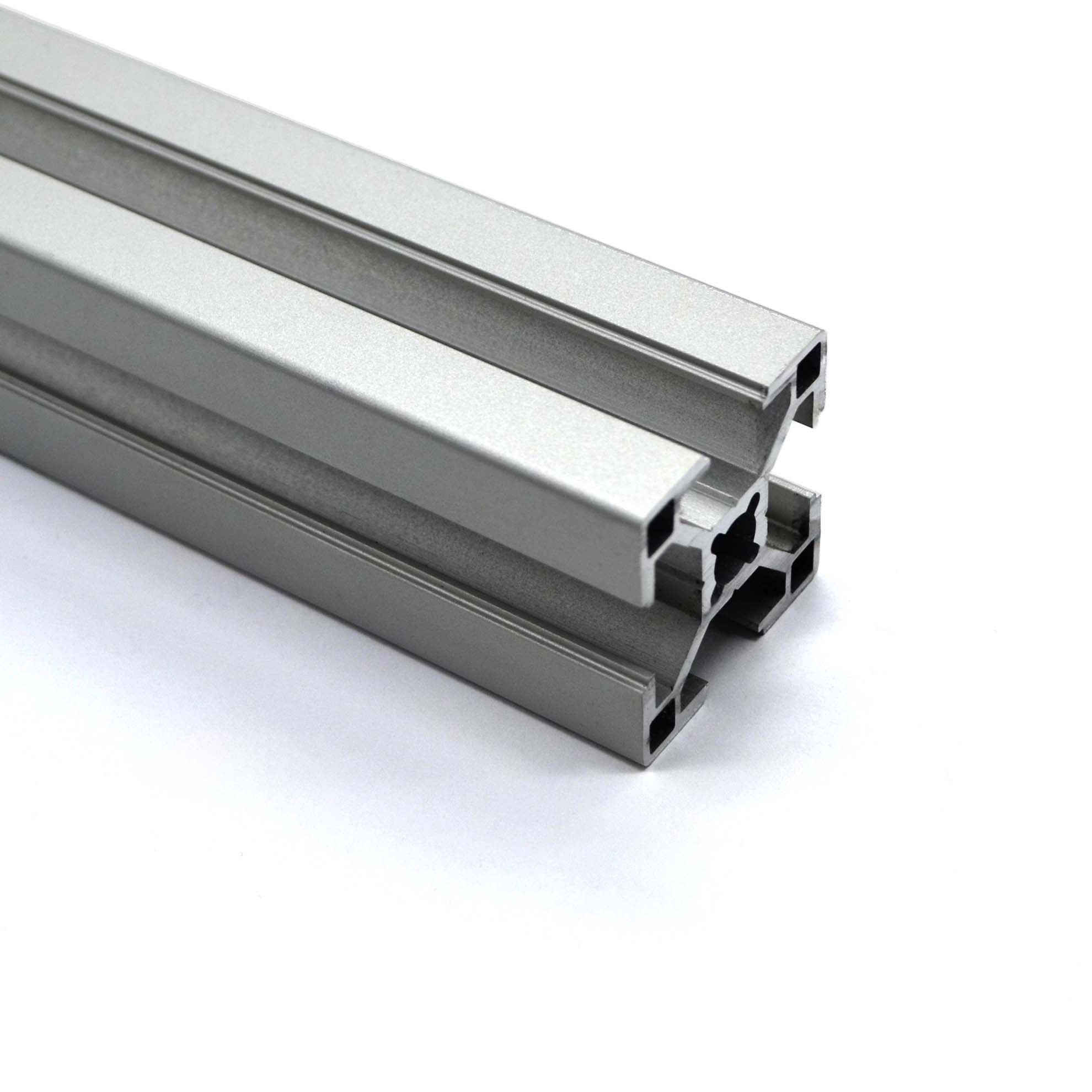

Фото профиля из алюминия 30х30

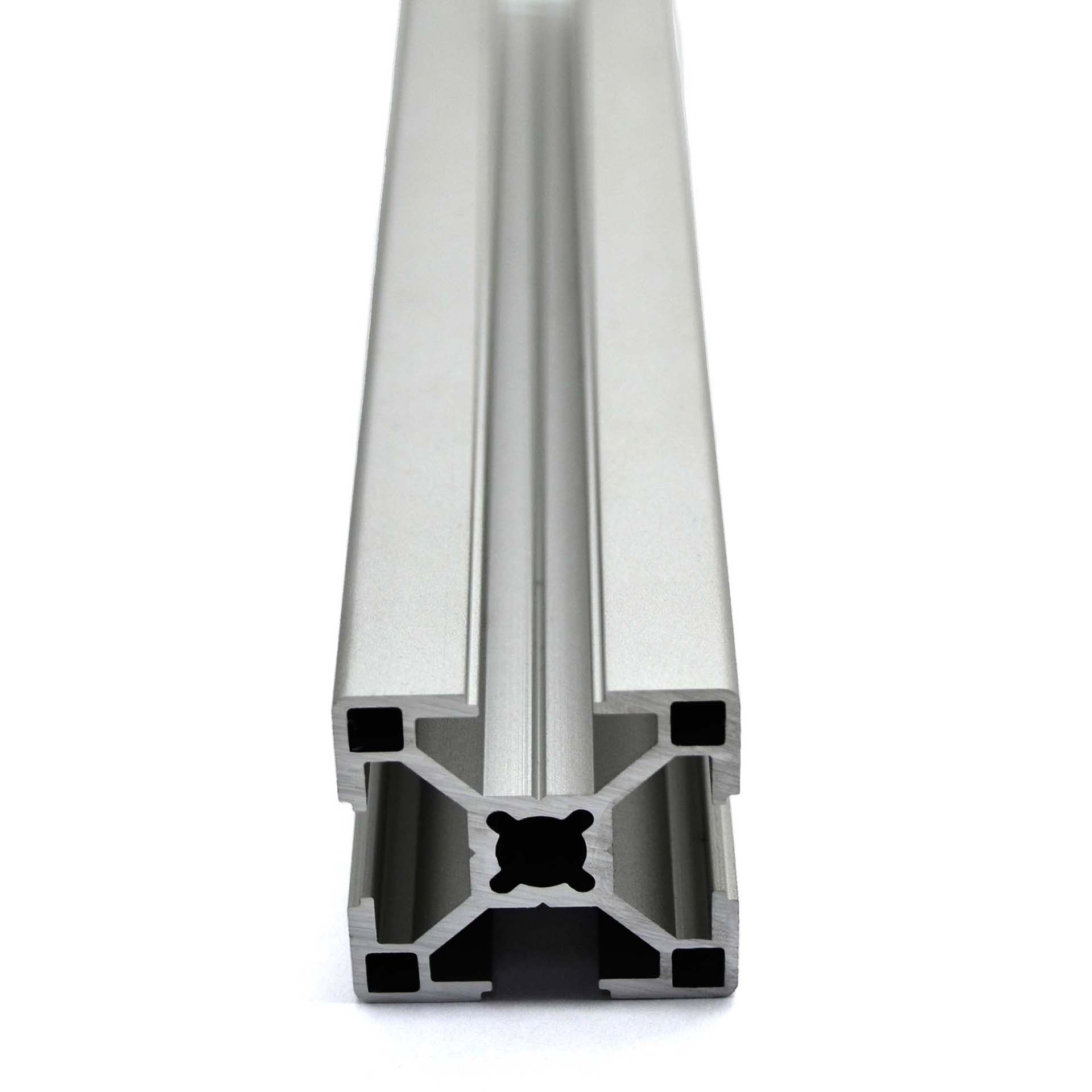

Профиль 30х30 анодированный
Алюминиевый профиль 30х30 анодированный
944.00 руб. от 1 м.
( -2 % )
925.12 РУБ.
от 3 м.
( -4 % )
906.24 РУБ.
от 25 м.
( -6 % )
887.36 РУБ.
от 60 м.
( -8 % )
868.48 РУБ.
от 150 м.
( -10 % )
849.60 РУБ.
от 300 м.
( -12 % )
830.72 РУБ.
от 600 м.
RSI
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами или с резкой пополам:
5.04 м
добавить
3.04 м
добавить
2.5+2.5 м
добавить
1.5+1.5 м
добавить
Наличие OB-3030 | Профиль 30х30 мм. Паз 8 мм (Анодированный)
НА СКЛАДЕ:
6500 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Файлы для скачивания | чертежи | 3D-Модели

1. OB-3030 | Профиль 30х30 мм. Паз 8 мм (Анодированный) (Чертеж).DXF
Скачать
2. OB-3030 | Профиль 30х30 мм. Паз 8 мм (Анодированный) (3D-Модель).STEP
Скачать

Описание

Отрезать можем в любой размер, но продается профиль кратно 500 мм.
Алюминиевый конструкционный профиль 30х30 с Т-пазом 8 мм применяется в конструкциях рассчитанных на средние нагрузки и наилучшим образом подходит для создания выставочных стендов, стеллажей, полок, легких дверей.
- Стандартный универсальный и надежный материал для инженеров-конструкторов;
- По умолчанию поставляется с открытыми канавками, при необходимости их можно закрыть защитным профилем;
- Профили с пазом 8 мм подходят для всех видов строительства, будь то полноценные комнаты, пристройки или лестницы;
- Идеально подходят для сборки системы перегородок.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-3030
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм, серия 30
Длина профиля(макс), мм:
 5040 и 3040
Дробеструйная обработка:
 Есть
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842990720
Аналог Item:
 0.0.419.06
Аналог MayTec:
 4F LP (1.11.030030.43LP.60 / 1.11.030030.43LP.61), 4F SP (1.11.030030.43SP.60 / 1.11.030030.43SP.61)
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Анодирование (Серебро)
Тип сырья:
 Первичное
Вес, кг/м:
 0.76
Площадь сечения, см2:
 2,795
Момент инерции, Ix(см4):
 2,52
Момент инерции, Iy(см4):
 2,52
Момент сопротивления, WX (см3):
 1,68
Момент сопротивления, WY (см3):
 1,68
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-3030

Возможные замены или аналоги для арт. OB-3030:

OB-3030-BP | Профиль 30х30 мм. Паз 8 мм (Без покрытия) OB-3030-BP | Профиль 30х30 мм. Паз 8 мм (Без покрытия)
780.00 руб./м.
 ⓘ - в наличии ≈ 3000 м. OB-3030-BLACK | Профиль 30х30 мм. Паз 8 мм (Черный анодированный) OB-3030-BLACK | Профиль 30х30 мм. Паз 8 мм (Черный анодированный)
1175.00 руб./м.
 ⓘ - в наличии ≈ 300 м. OB-3030SL | Профиль 30х30 мм, облегченный. Паз 8 мм (Анодированный) OB-3030SL | Профиль 30х30 мм, облегченный. Паз 8 мм (Анодированный)
770.00 руб./м.
 ⓘ - в наличии ≈ 5000 м. OB-3030SL-BP | Профиль 30х30 мм, облегченный. Паз 8 мм (Без покрытия) OB-3030SL-BP | Профиль 30х30 мм, облегченный. Паз 8 мм (Без покрытия)
645.00 руб./м.
 ⓘ - в наличии ≈ 2000 м.
