OB-3030SL | Профиль 30х30 мм, облегченный. Паз 8 мм (Анодированный)

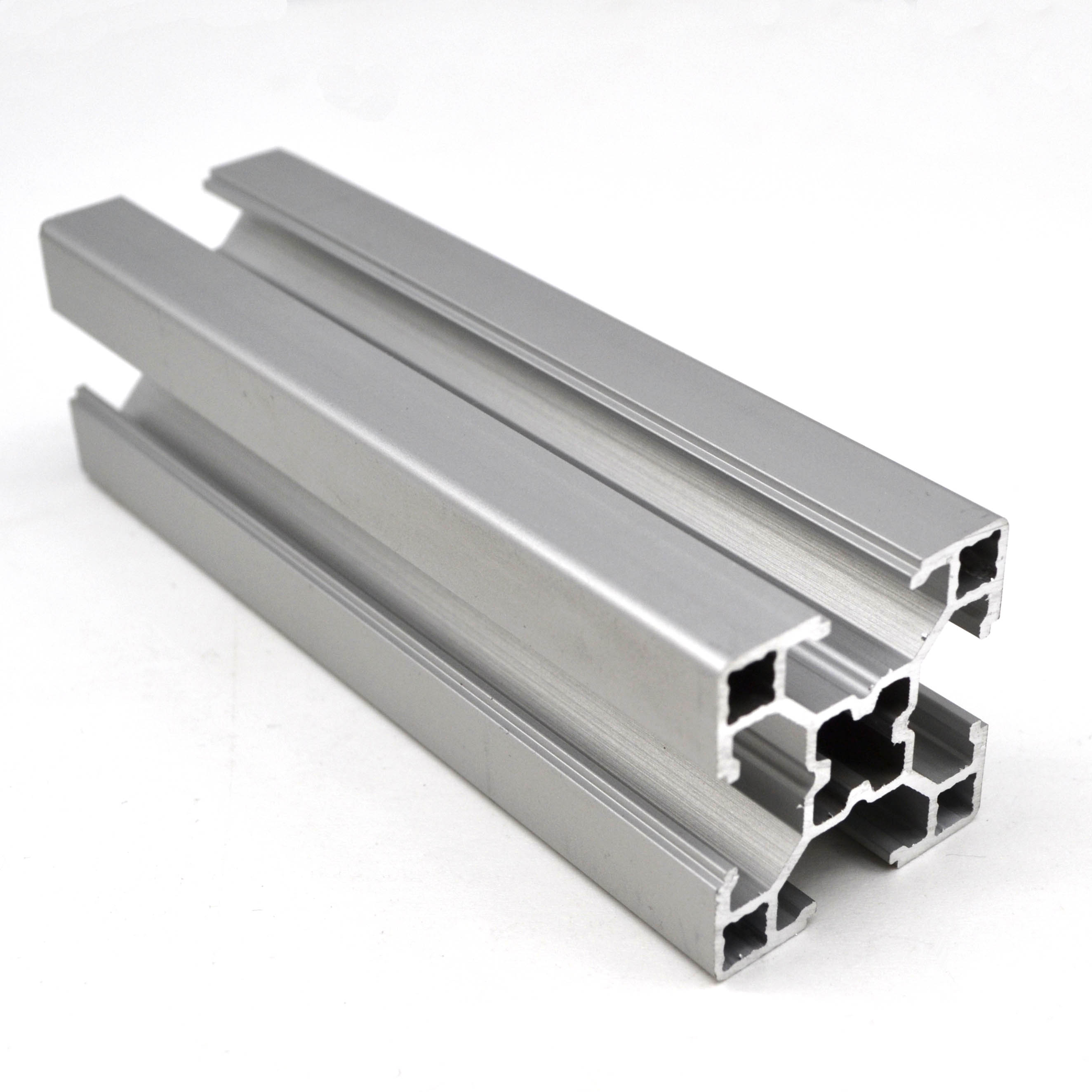

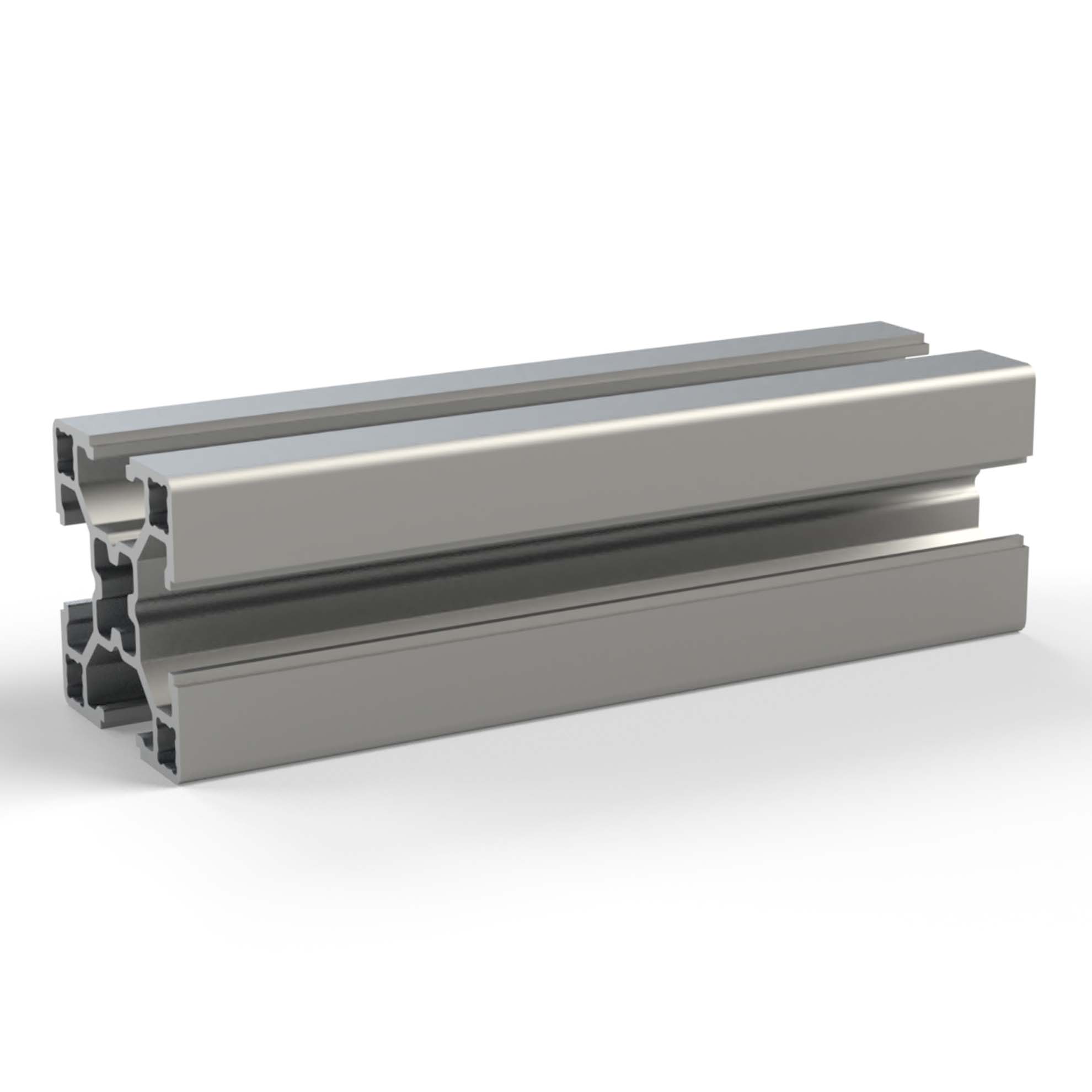

Анодированный облегченный профиль 30х30 с пазом 8 мм

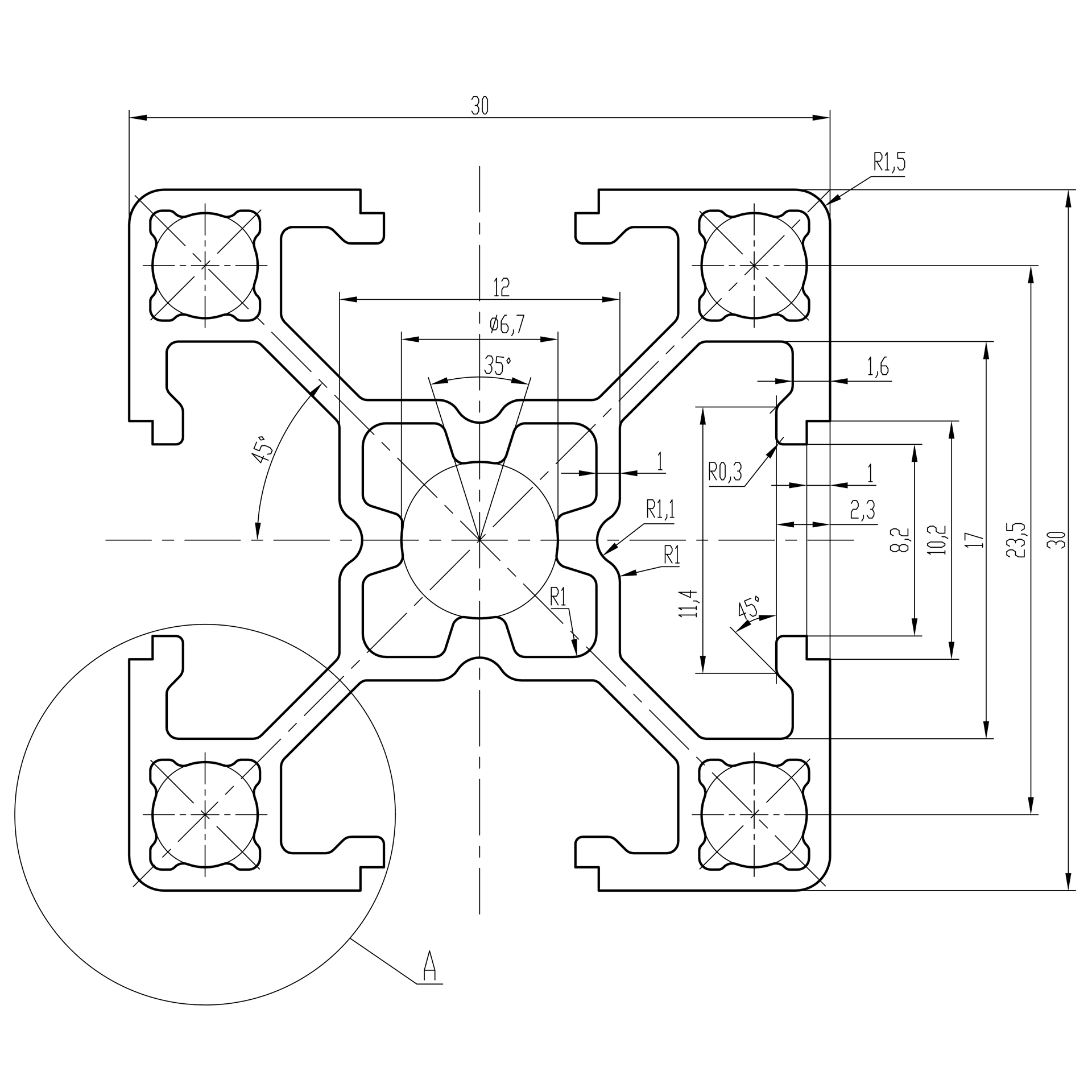

Чертеж облегченного конструкционного профиля 30х30

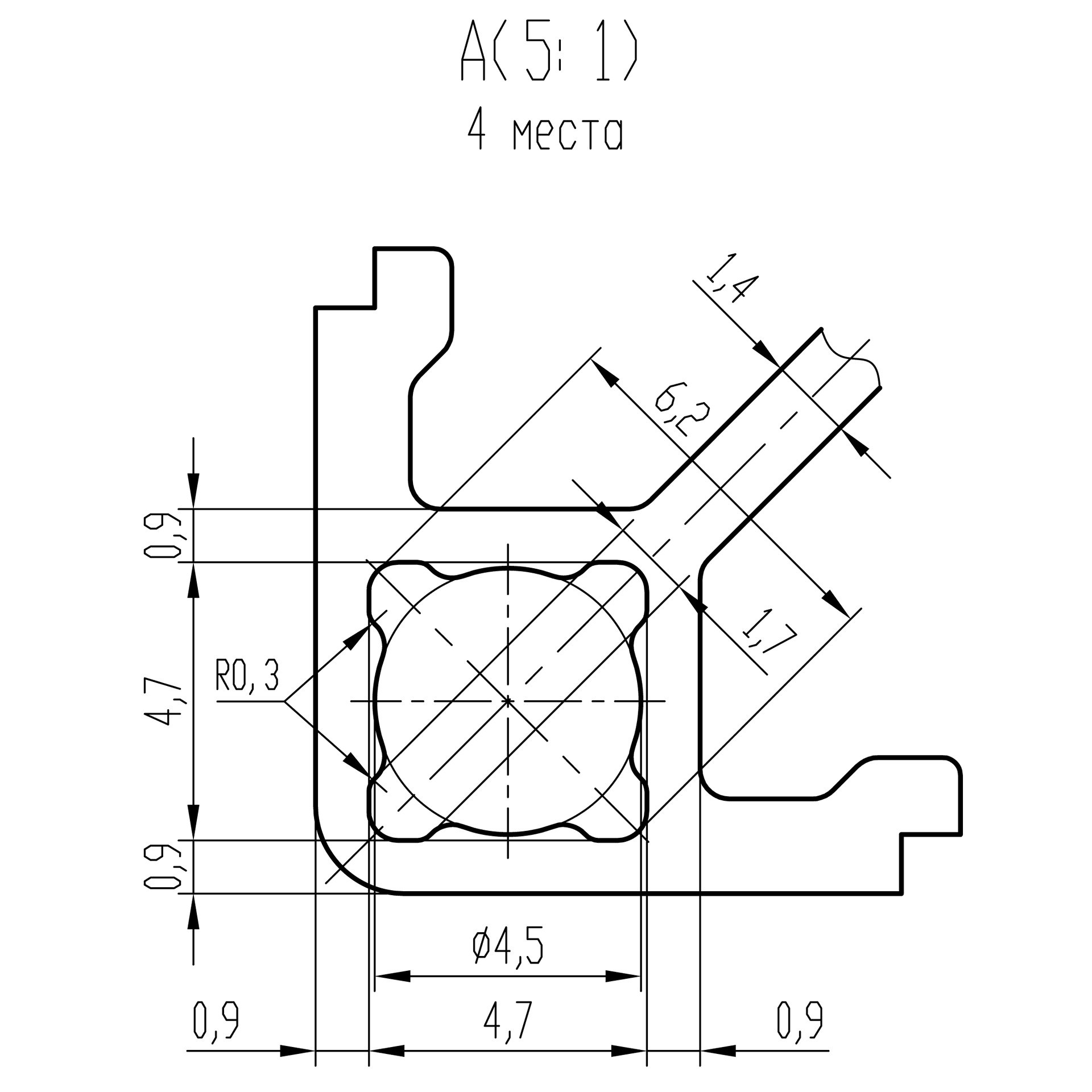

Детальный чертеж 3030SL

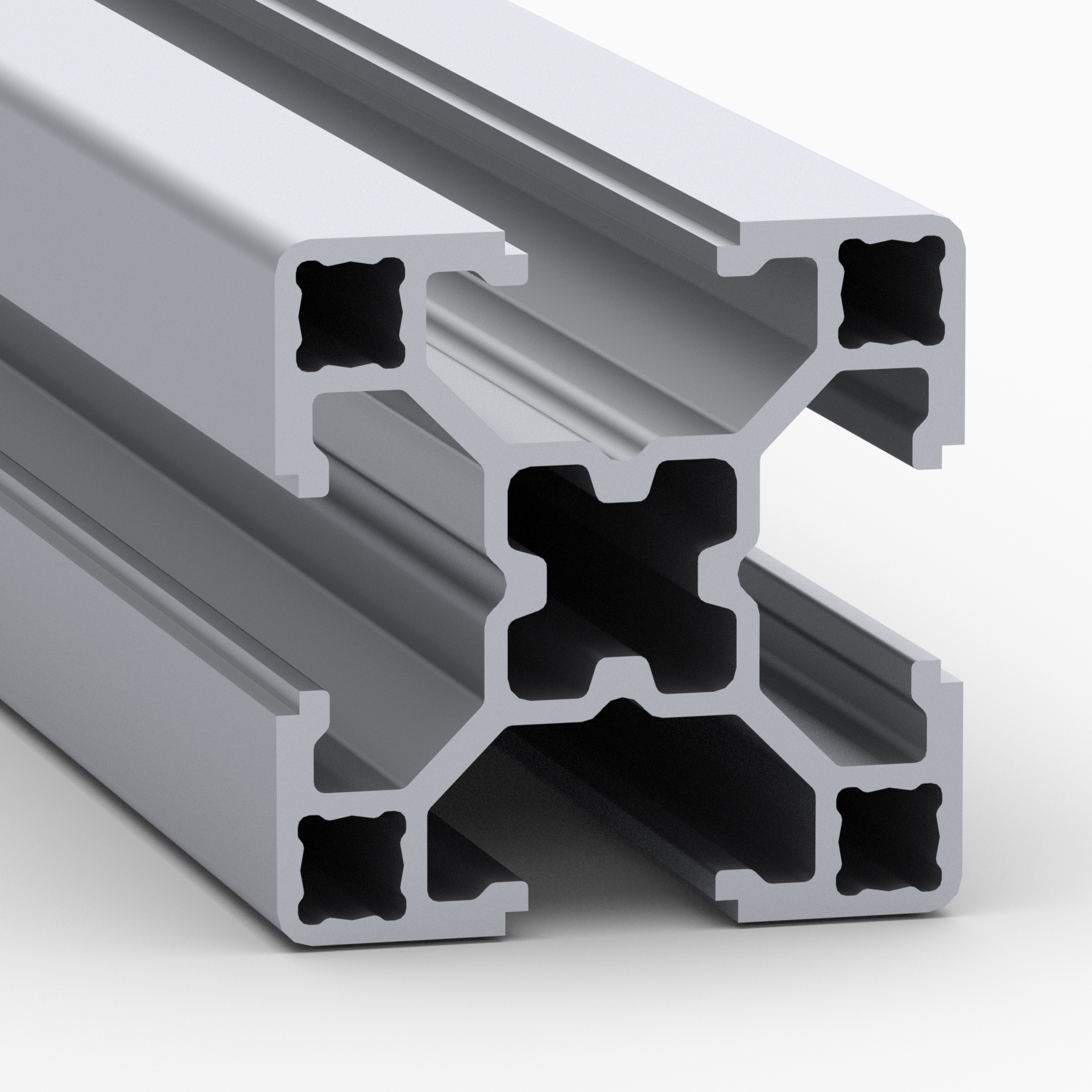

Супер легкий алюминиевый профиль 30х30 мм
Профиль 30х30 с пазами для перегородк
Облегченный профиль для офисных перегородок с пазом 8 мм

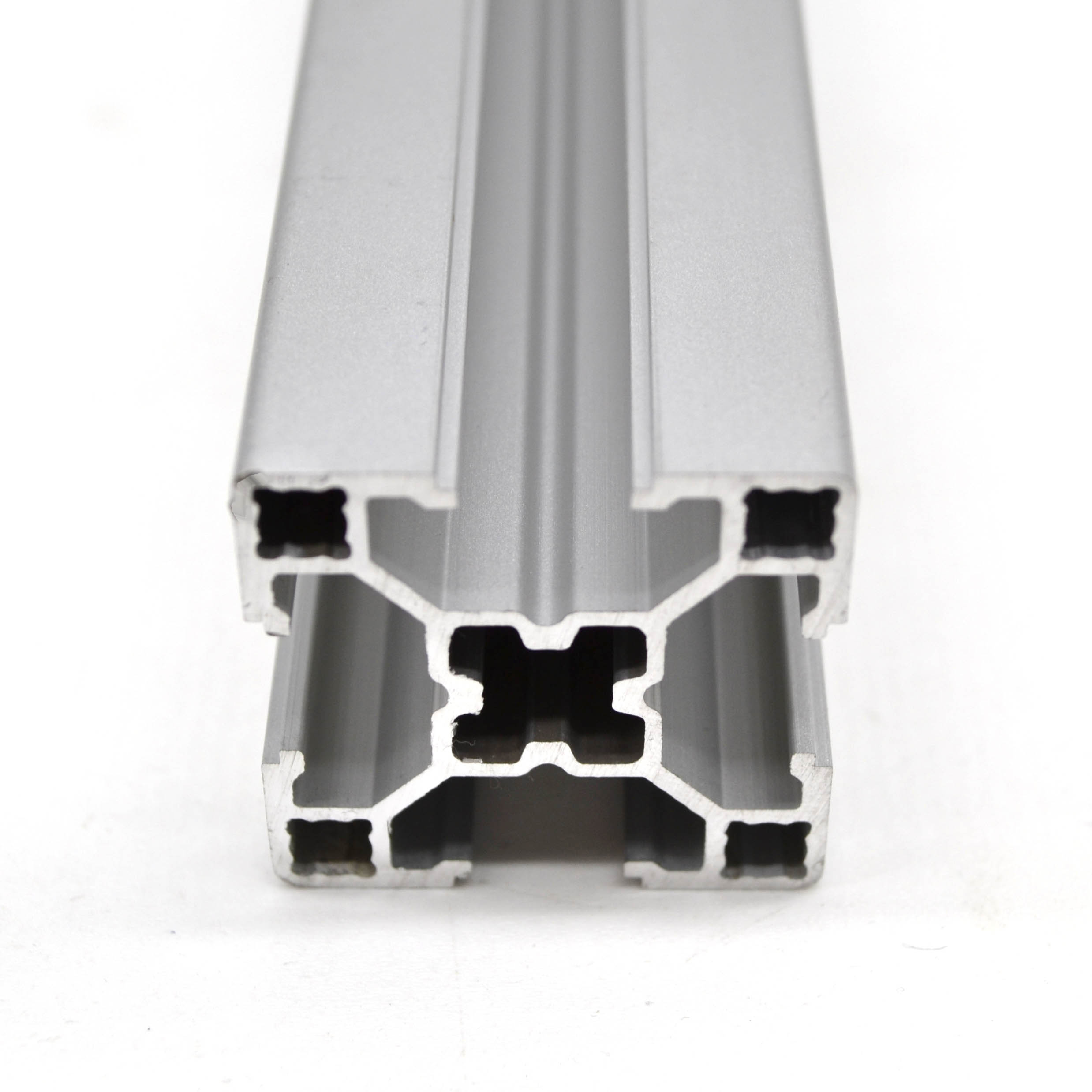

Дюралевый профиль 30х30 анодированный

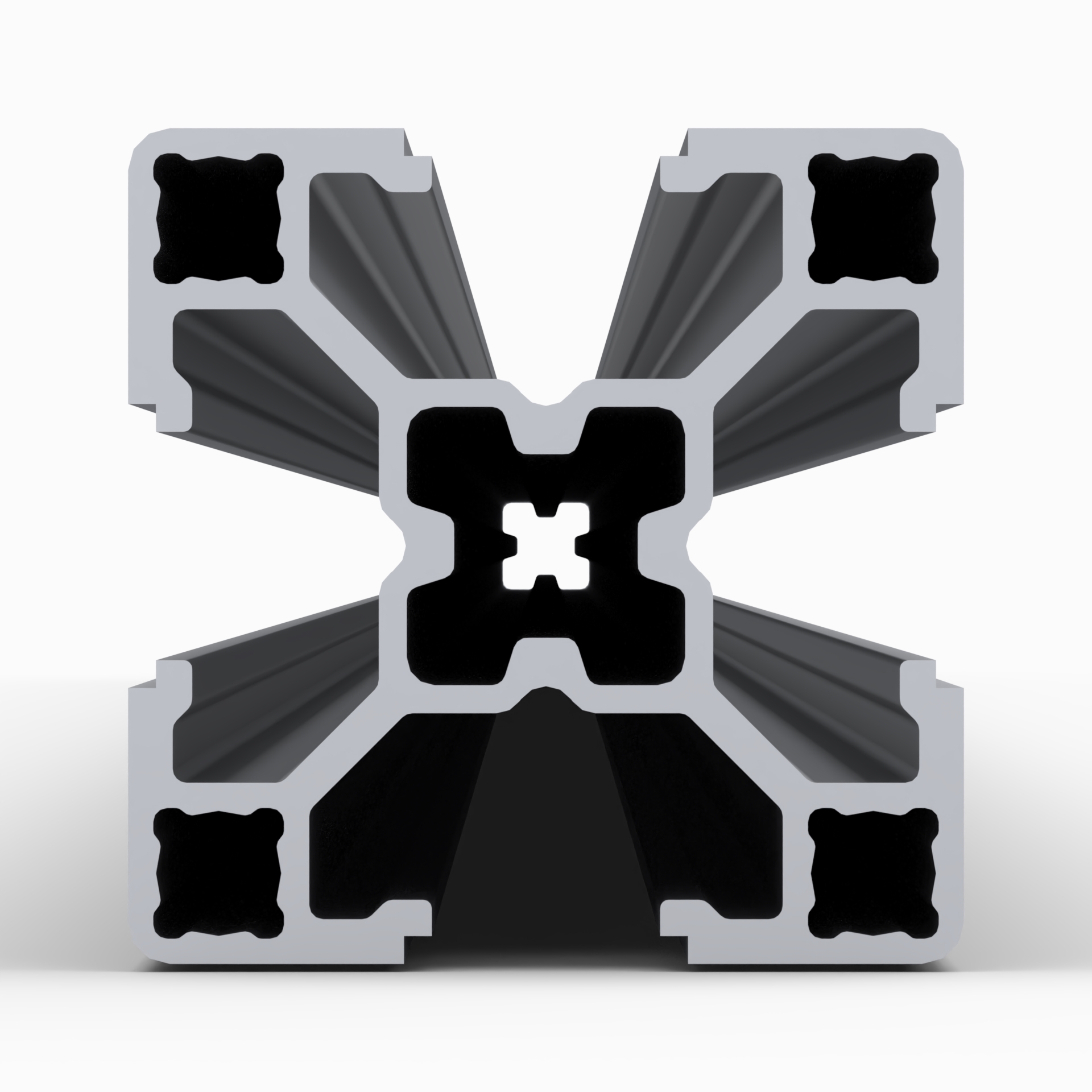

Алюминиевый профиль 30х30
750.00 руб. от 1 м.
( -2 % )
735.00 РУБ.
от 5 м.
( -3 % )
727.50 РУБ.
от 20 м.
( -5 % )
712.50 РУБ.
от 50 м.
( -7 % )
697.50 РУБ.
от 100 м.
( -10 % )
675.00 РУБ.
от 400 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-3030SL | Профиль 30х30 мм, облегченный. Паз 8 мм (Анодированный)
НА СКЛАДЕ:
2000 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-3030SL ): 33 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 5040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-3030SL | Профиль 30х30 мм, облегченный. Паз 8 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-3030SL | Профиль 30х30 мм, облегченный. Паз 8 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Алюминиевый профиль 30х30

Конструкционный профиль 30х30

Станочный профиль 30х30

Облегченный алюминиевый конструкционный профиль 30х30 с пазом 8 мм в основном используется для легкий, и не нагруженных конструкций. (перегородки, легкие стеллажи, полки двери и т.д.). Отлично подходит для сборки системы перегородок.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-3030SL
Страна производства Россия:
 Россия
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Нет
Профили:
 30х30, 30х60, 30х90, 30х120
Ширина паза, мм:
 8
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 0.61
Площадь сечения, см2:
 2,26
Момент инерции, Ix(см4):
 2,16
Момент инерции, Iy(см4):
 2,16
Момент сопротивления, WX (см3):
 1,44
Момент сопротивления, WY (см3):
 1,44
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-3030SL
