OB-3030-3С-BP | Профиль конструкционный алюминиевый (без покрытия) закрытый с 3 сторон

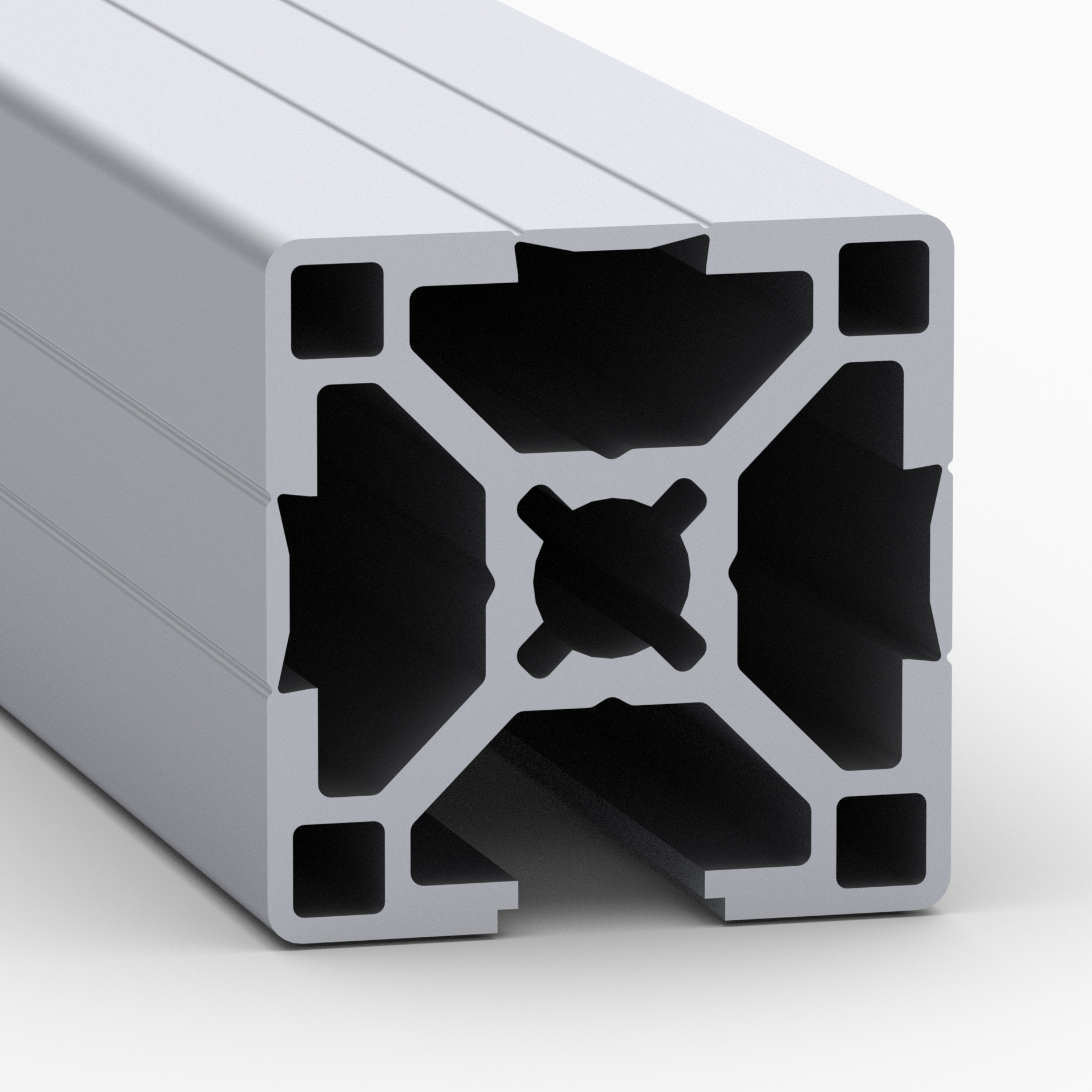

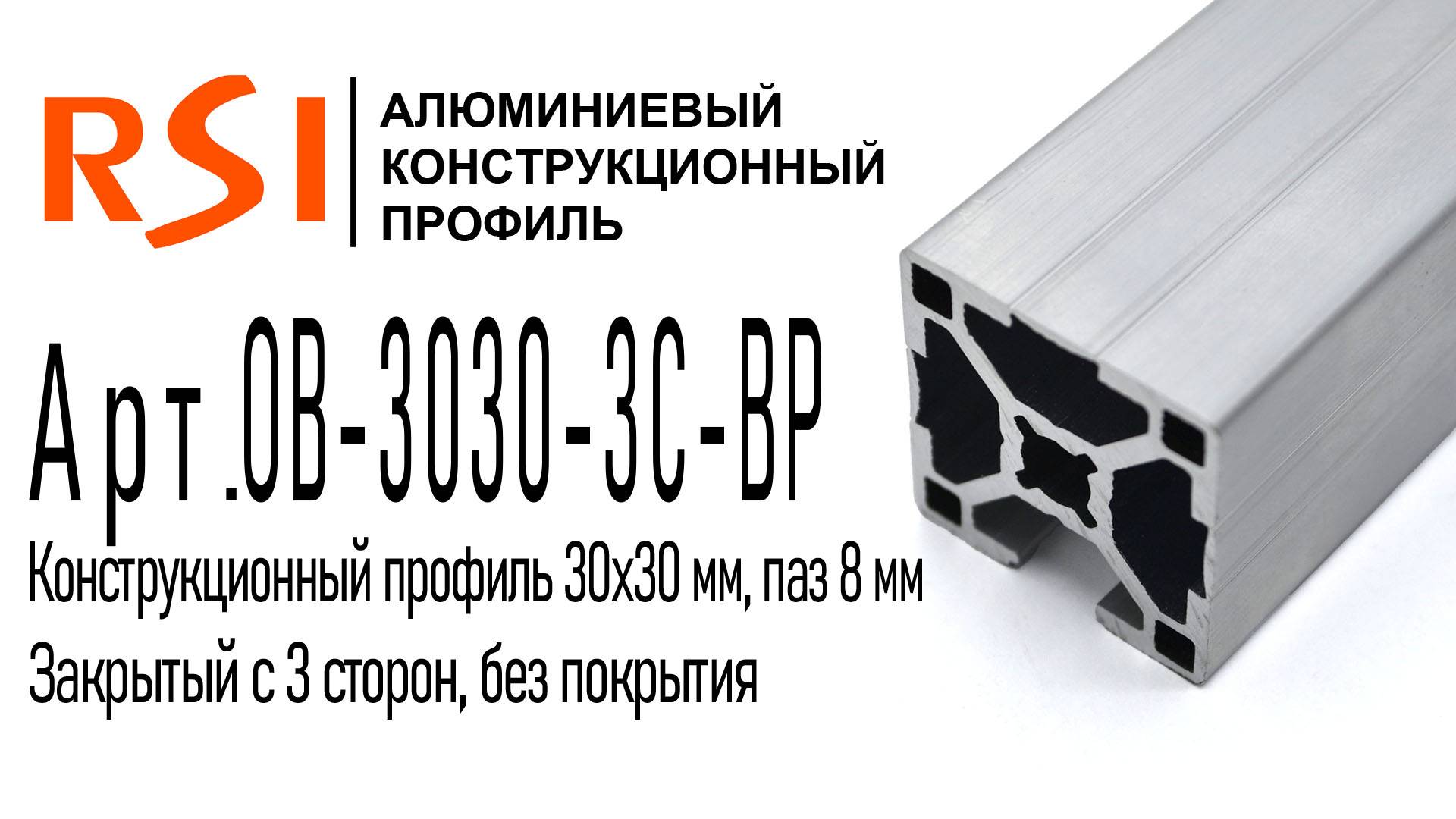

Конструкционный алюминиевый профиль 30х30 (закрытый)

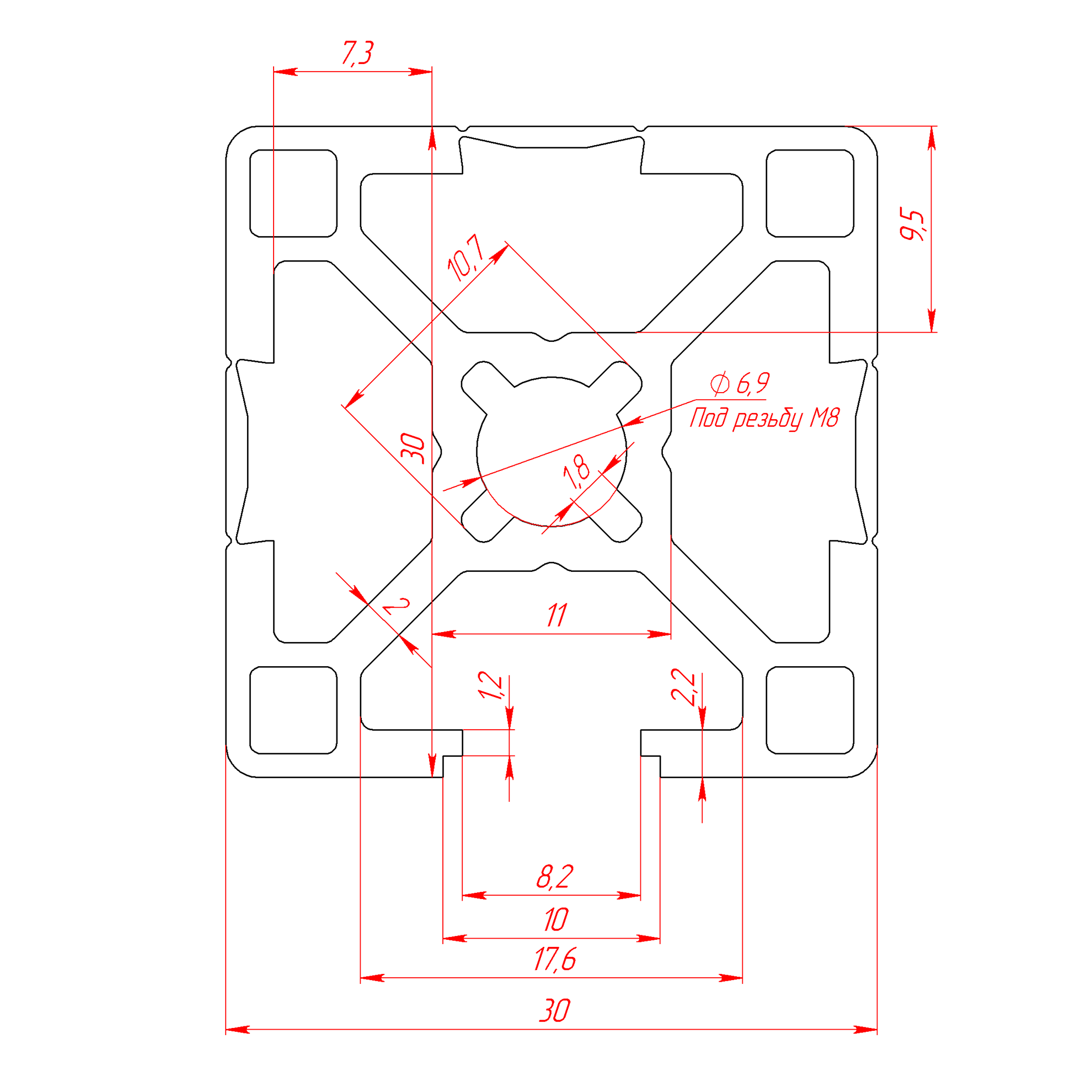

Чертёж алюминиевого профиля 30х30 закрытого с 3 сторон

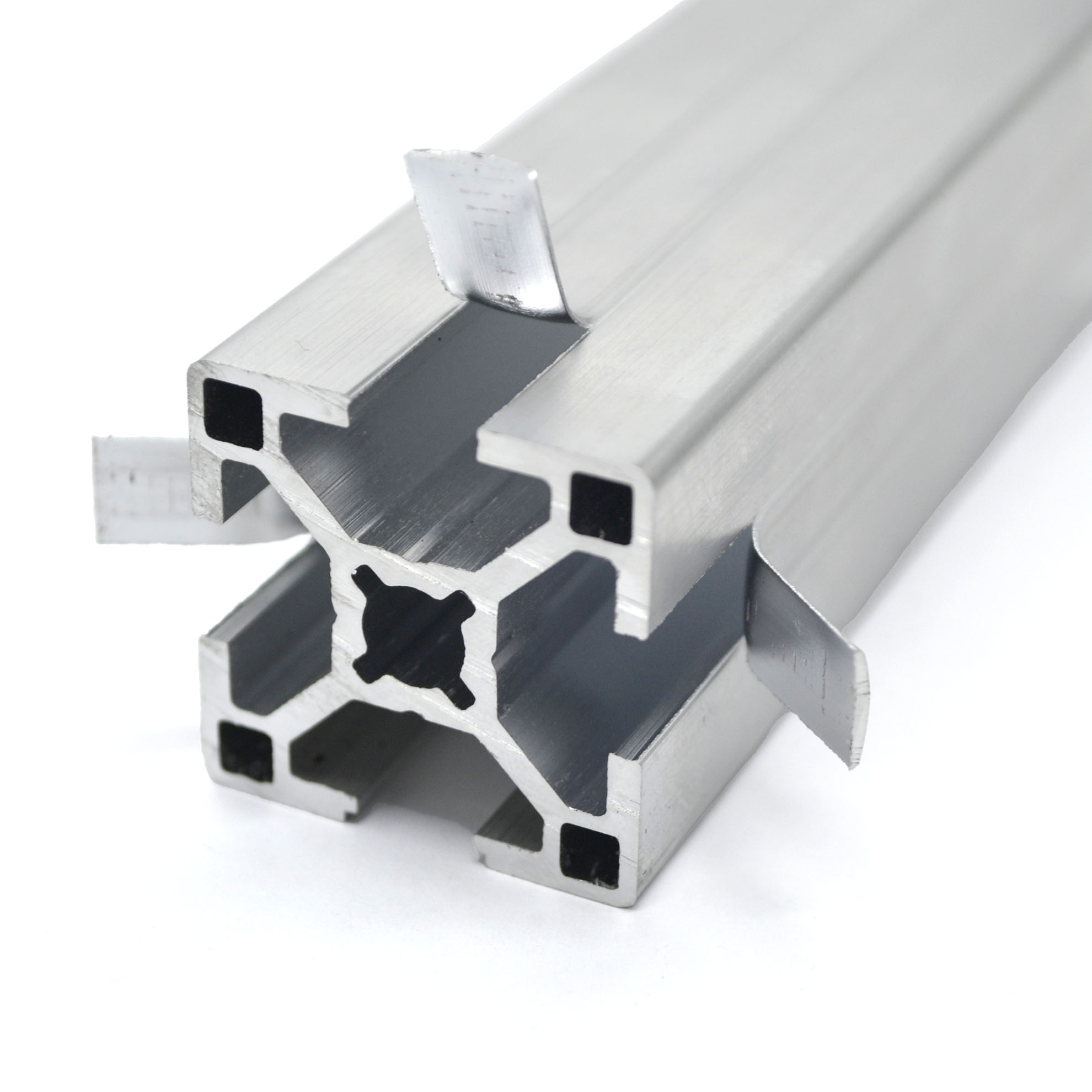

Алюминиевый профиль 30х30 с закрытыми пазами (без покрытия)

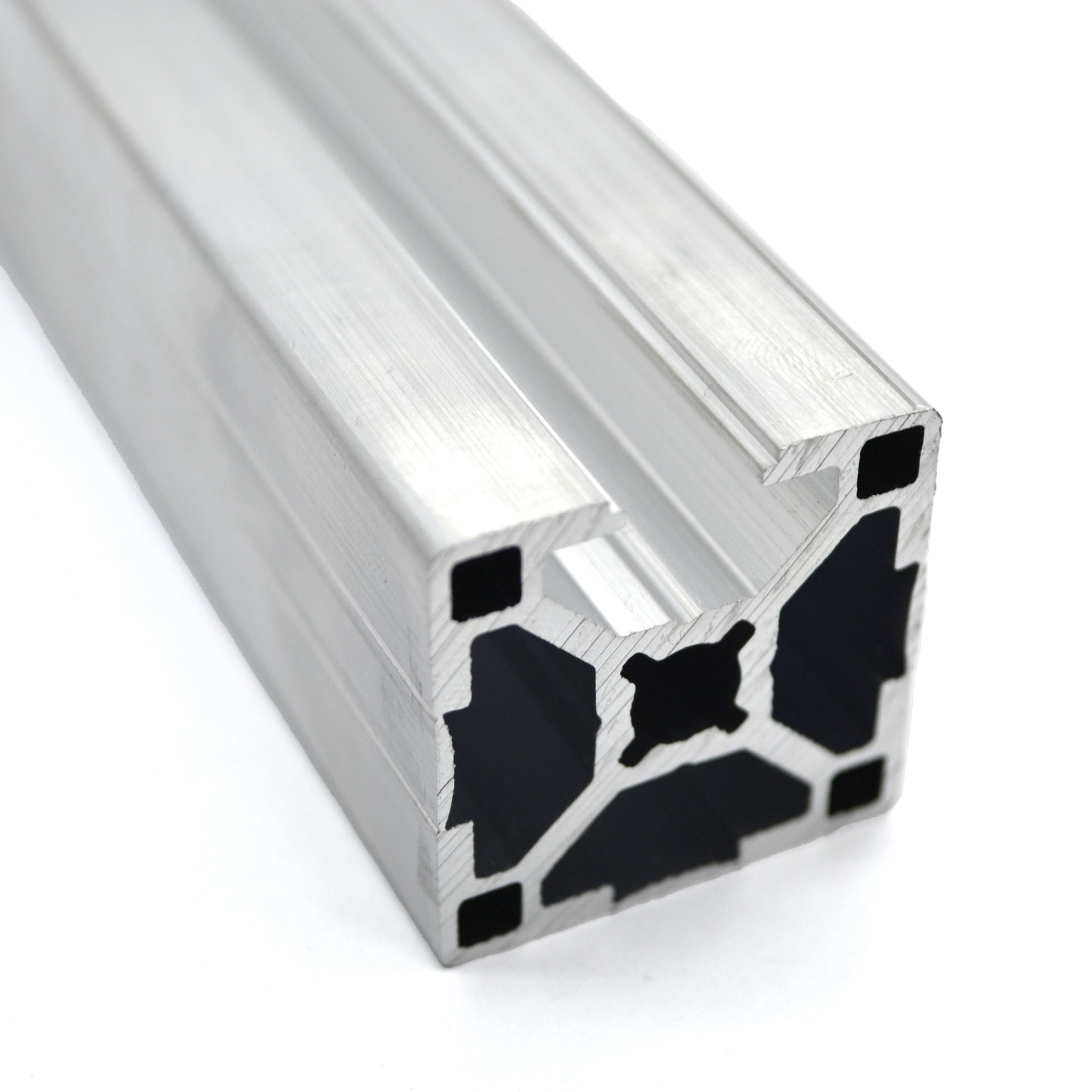

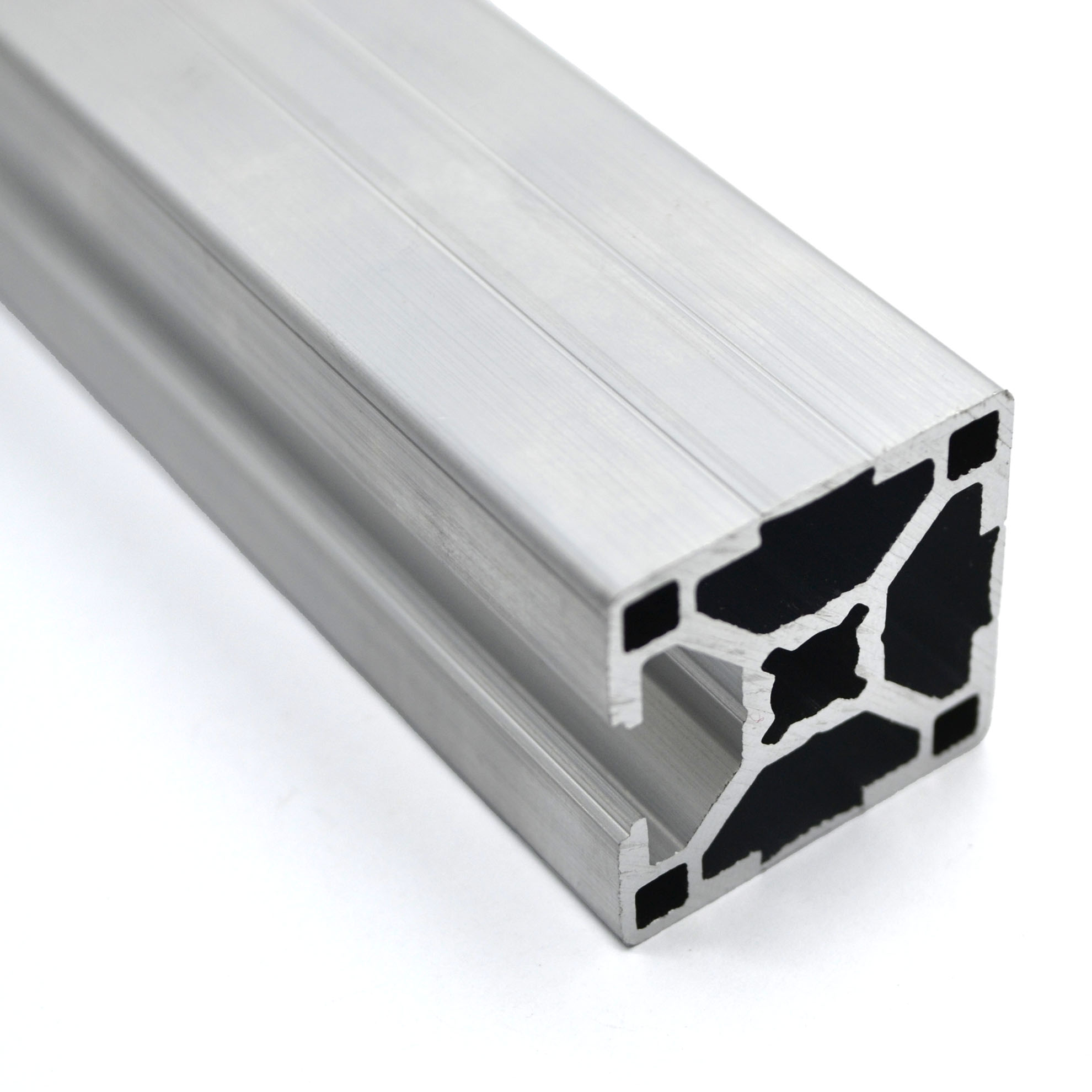

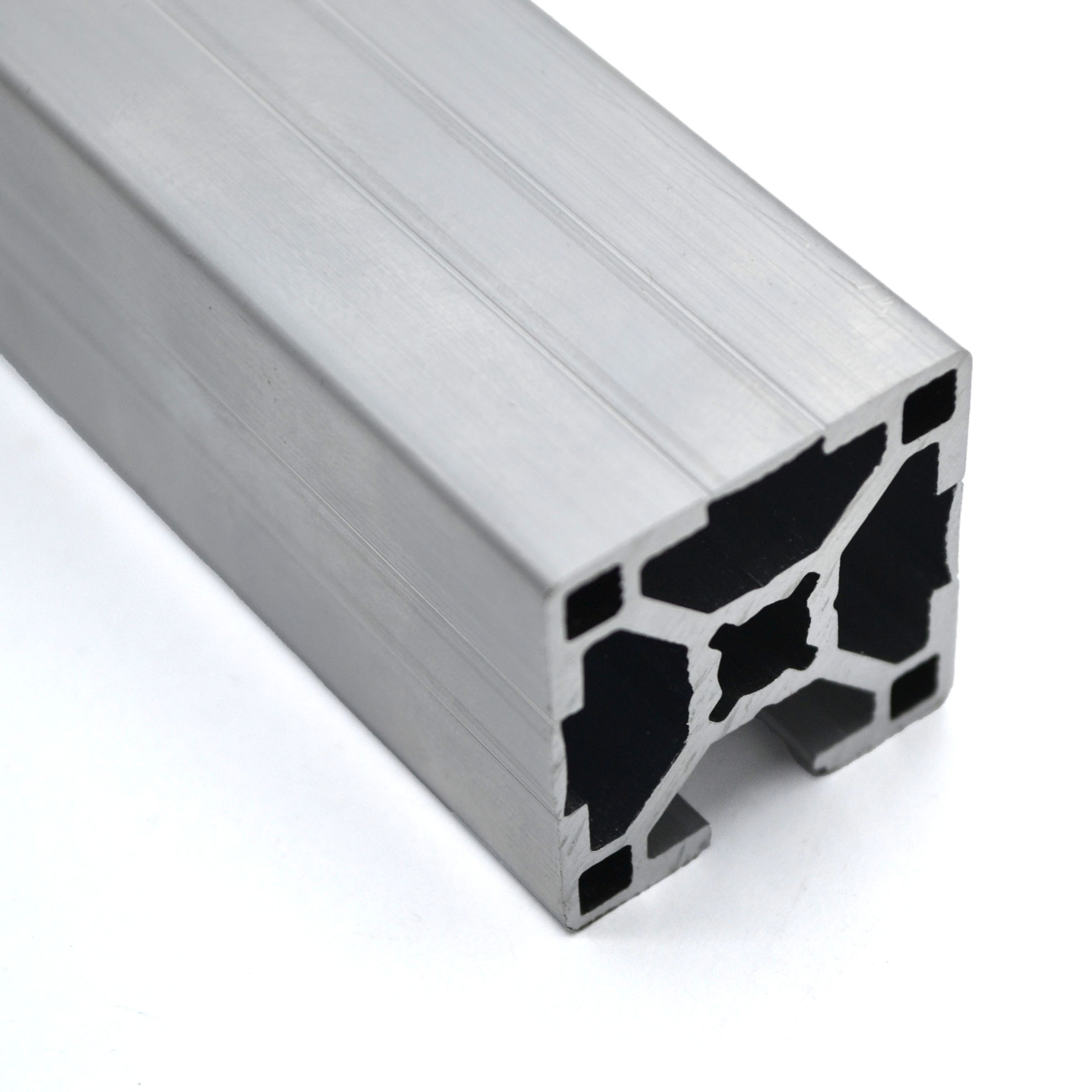

Конструкционный профиль 30х30 мм закрытый с трех сторон

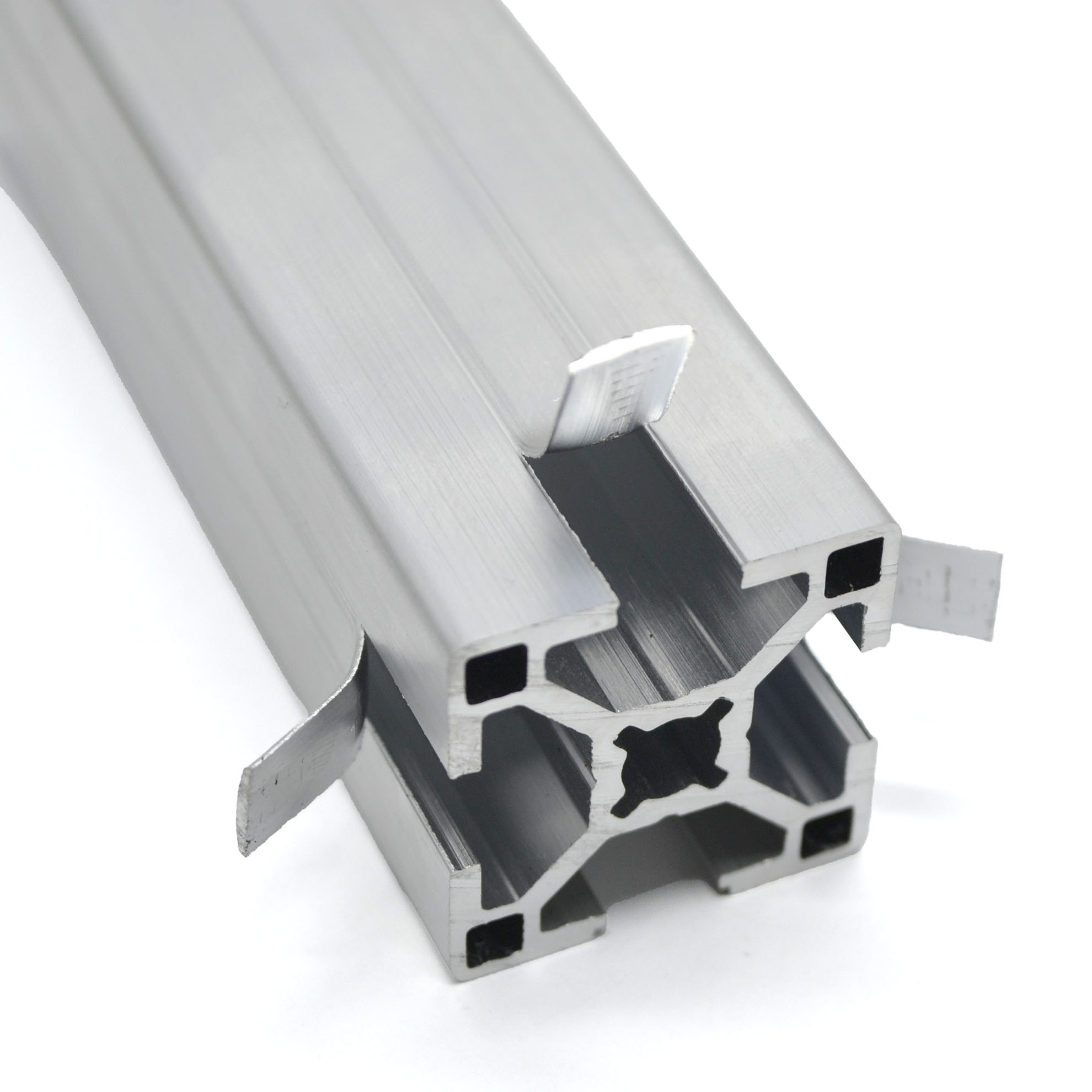

Конструкционный профиль с тремя закрытыми пазами (без покрытия)

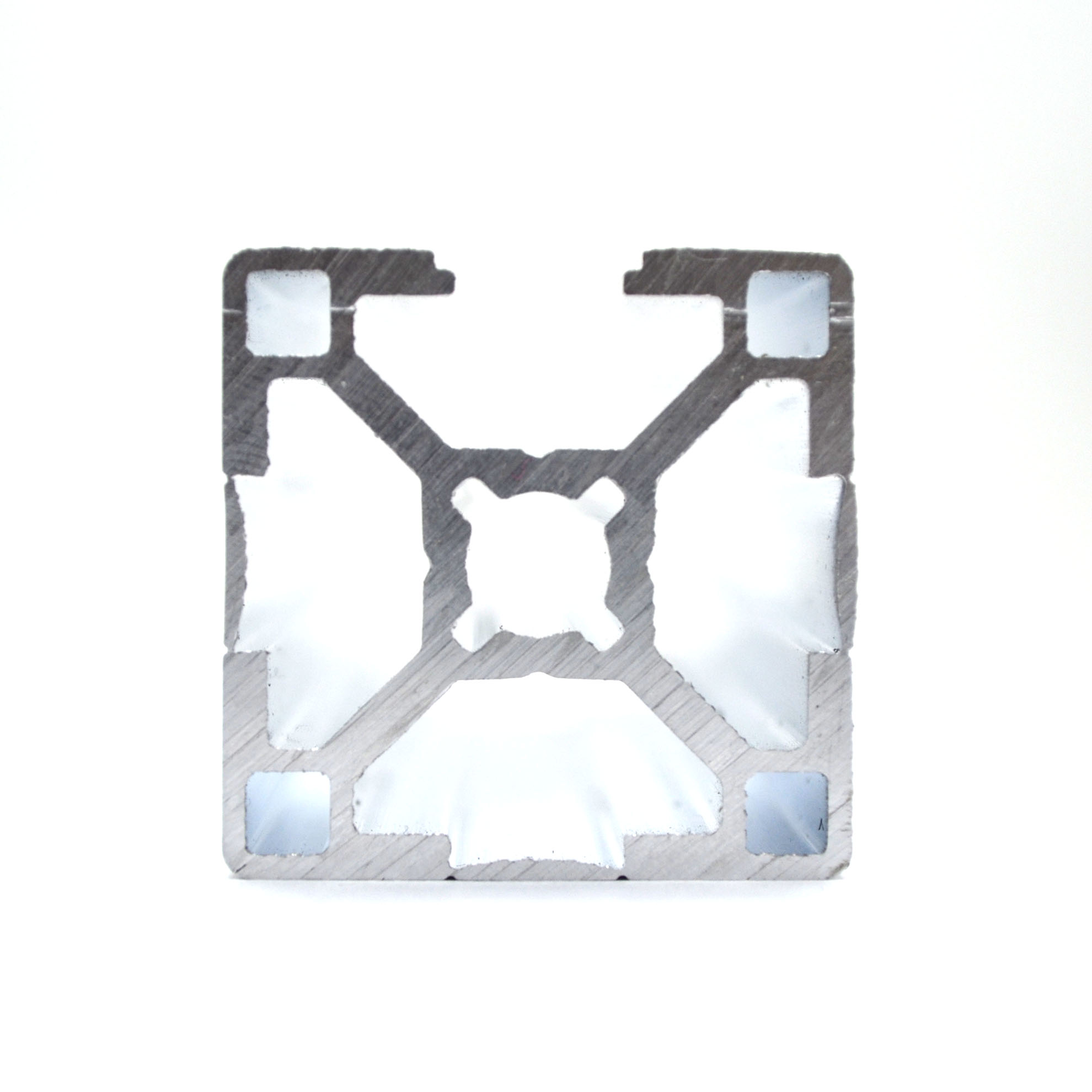

Сечение закрытого конструкционного профиля 30х30 мм
915.00 руб. от 1 м.
( -2 % )
896.70 РУБ.
от 5 м.
( -3 % )
887.55 РУБ.
от 20 м.
( -5 % )
869.25 РУБ.
от 50 м.
( -7 % )
850.95 РУБ.
от 100 м.
( -10 % )
823.50 РУБ.
от 400 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-3030-3С-BP | Профиль конструкционный алюминиевый (без покрытия) закрытый с 3 сторон
НА СКЛАДЕ
≈ 600 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-3030-3С-BP ): 33 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания:

1. OB-3030-3С.DXF — Чертёж закрытого алюминиевого профиля 30х30
2. OB-3030-3С.ZIP — 3D-модель закрытого алюминиевого профиля 30х30

Описание

Алюминиевый конструкционный профиль 30х30 с закрытыми с трех сторон Т-пазами, шириной 8 мм.

По умолчанию поставляется с одним открытым пазом, при необходимости его можно закрыть защитным профилем. Оставшиеся 3 паза, закрыты, но при необходимости открываются (выламываются по месту).
Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов. Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-3030-3С-BP
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Нет
Профили:
 30х30, 30х60, 30х90, 30х120
Ширина паза, мм:
 8
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 0.82
Площадь сечения, см2:
 3,04
Момент инерции, Ix(см4):
 2,52
Момент инерции, Iy(см4):
 2,52
Момент сопротивления, WX (см3):
 1,51
Момент сопротивления, WY (см3):
 1,61
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
