OB-3030-3С | Профиль конструкционный алюминиевый (анодированный) закрытый с 3 сторон

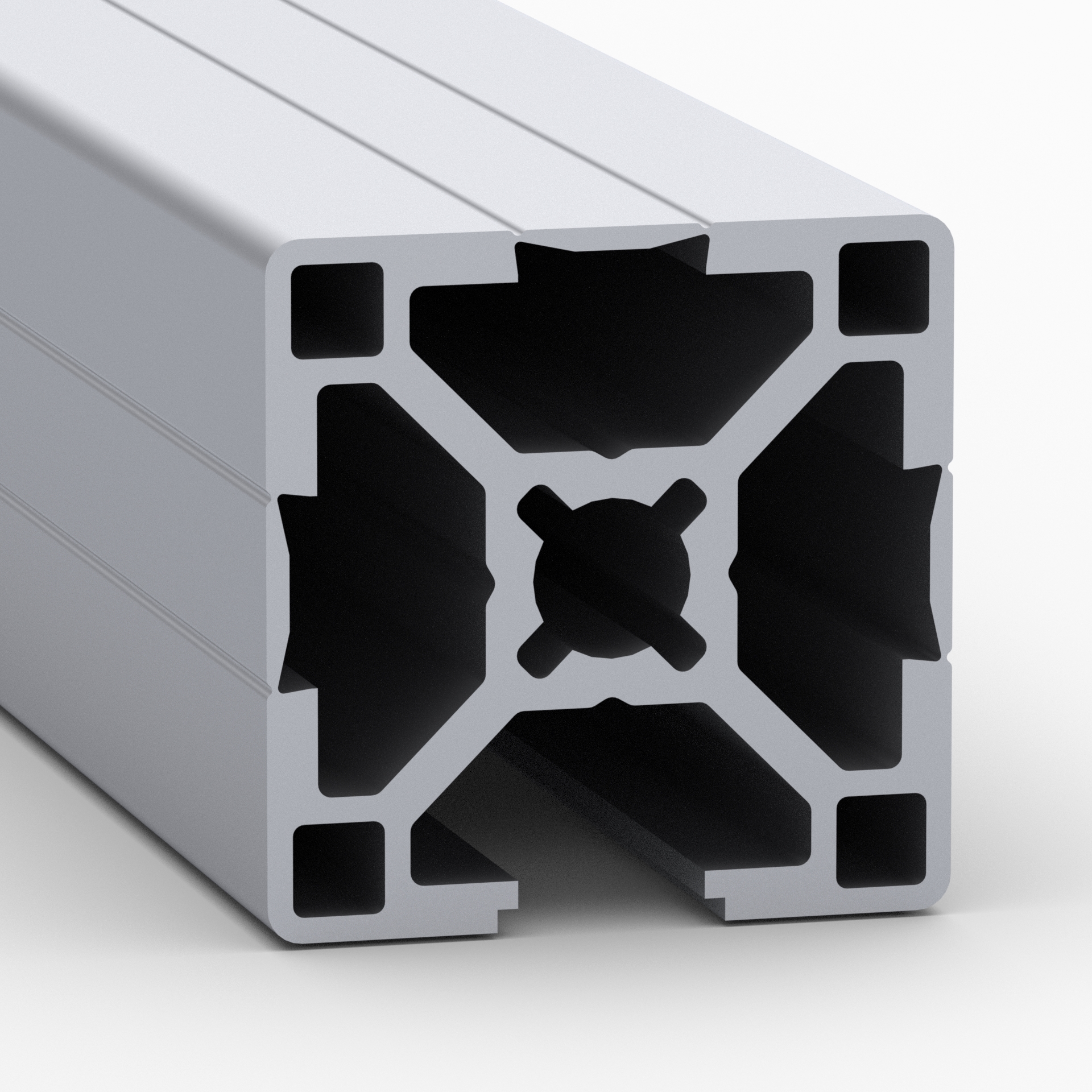

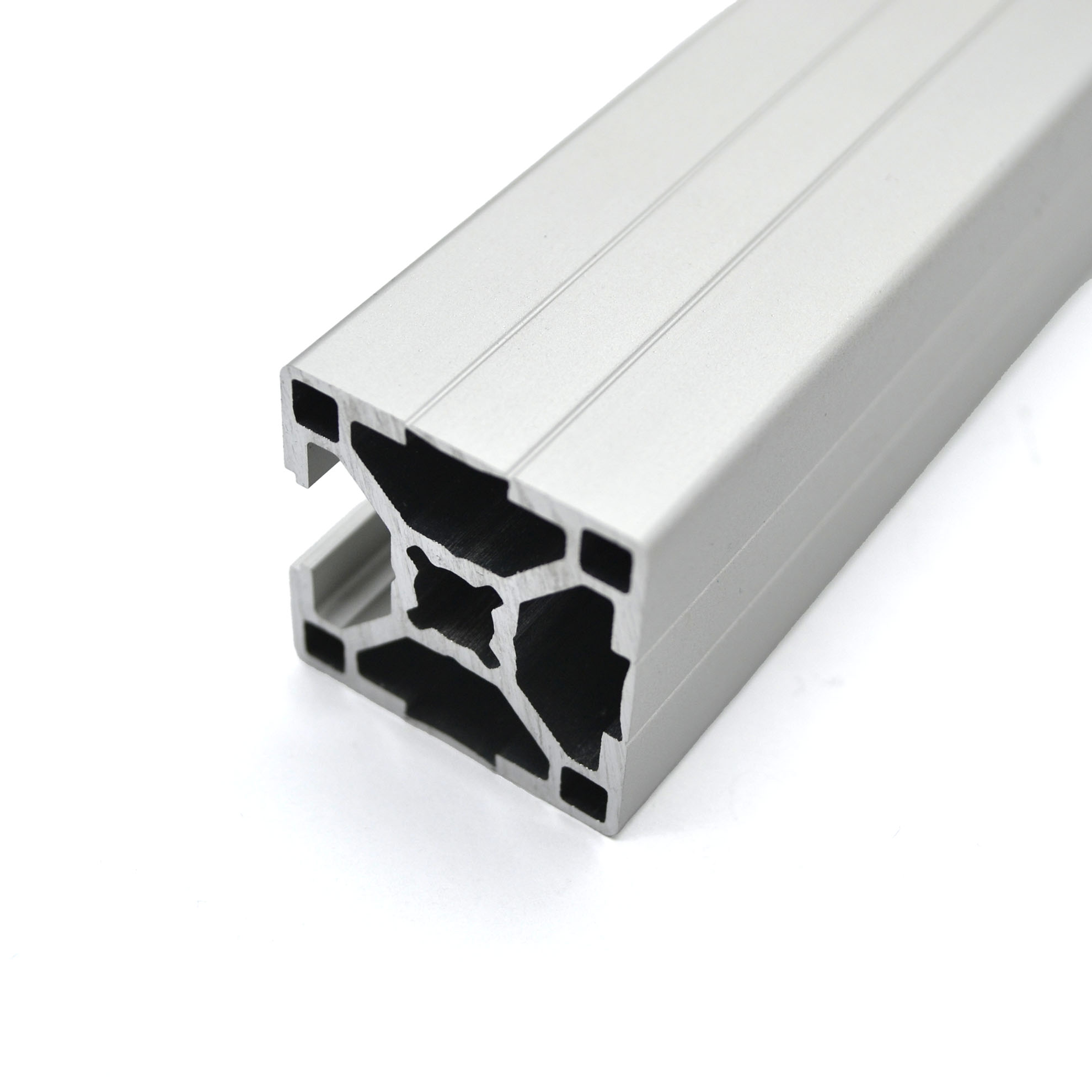

Алюминиевый профиль 30х30 закрытый с трех сторон (Анодированный)
Анодированный алюминиевый профиль 30х30 с закрытыми пазами

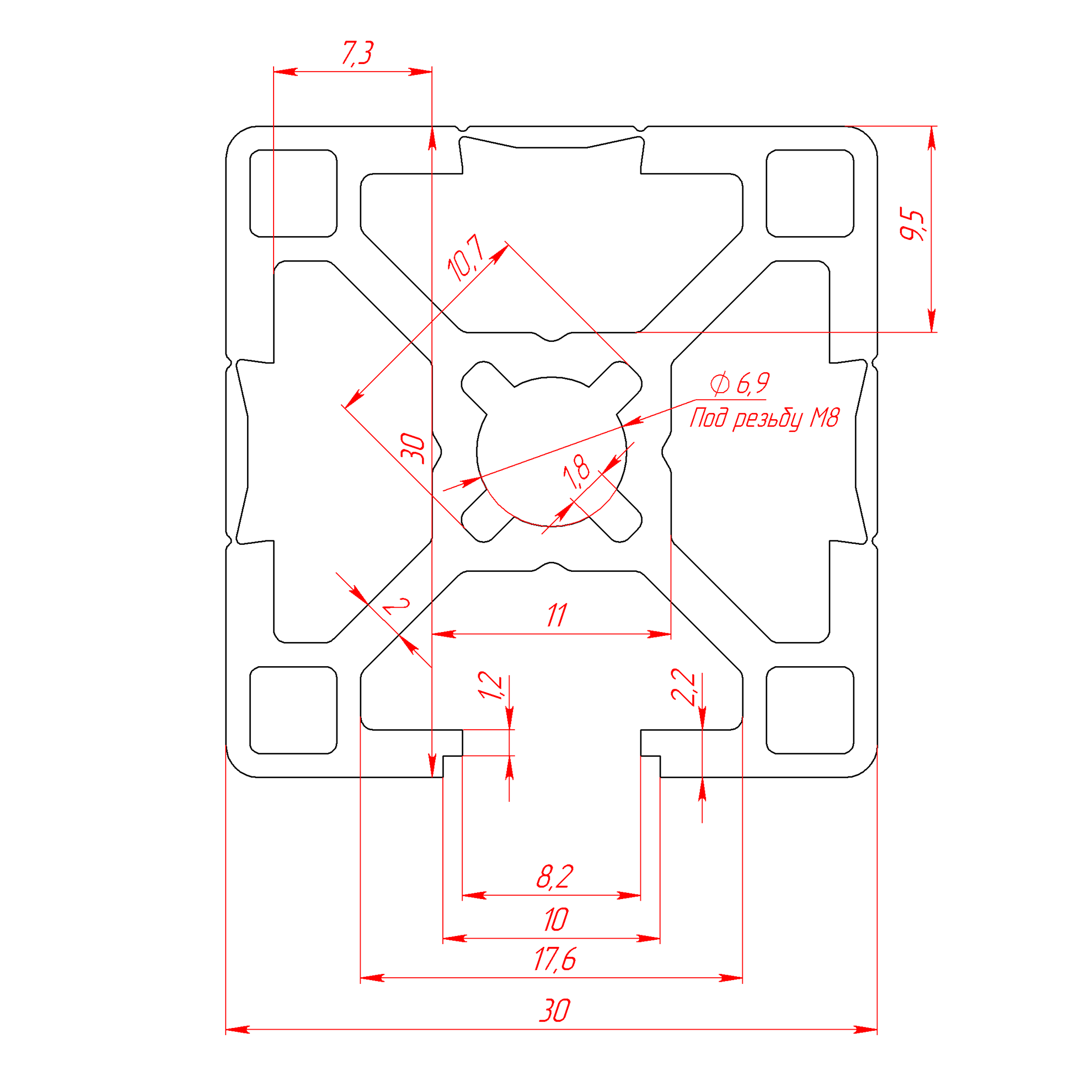

Чертёж закрытого профиля 30х30

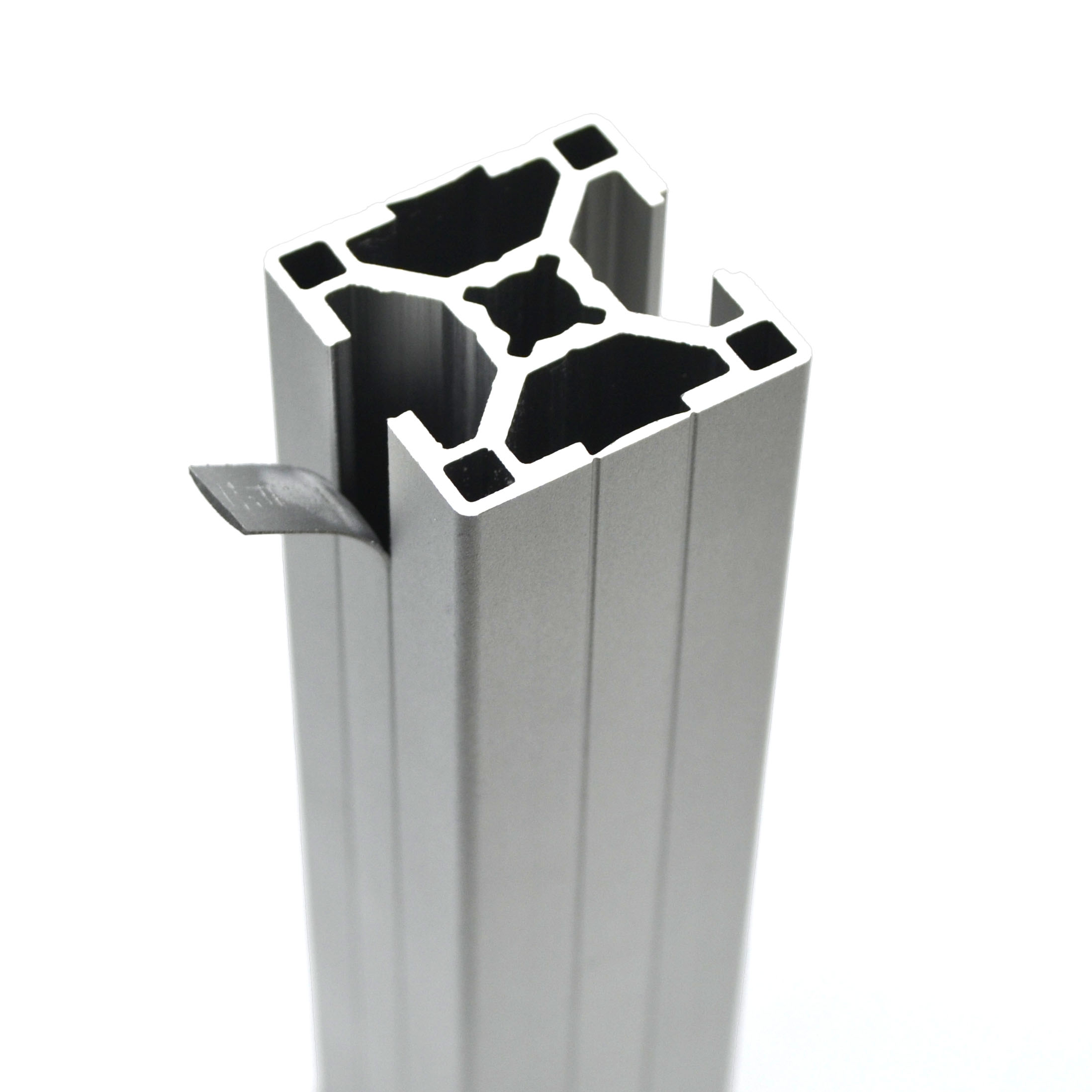

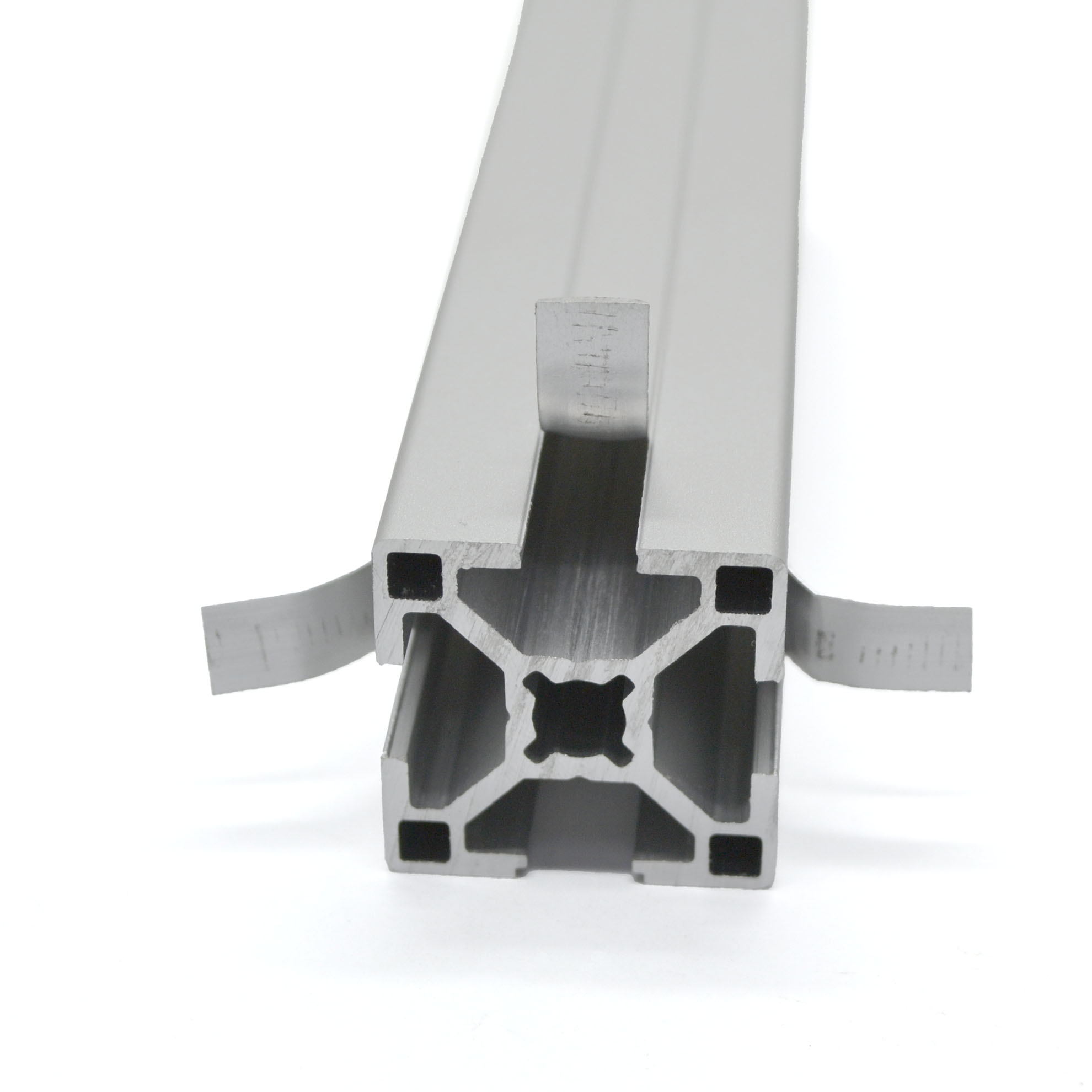

Удаление защитной перегородки с паза профиля
Удаление защитной перегородки с паза анодированного профиля 30х30

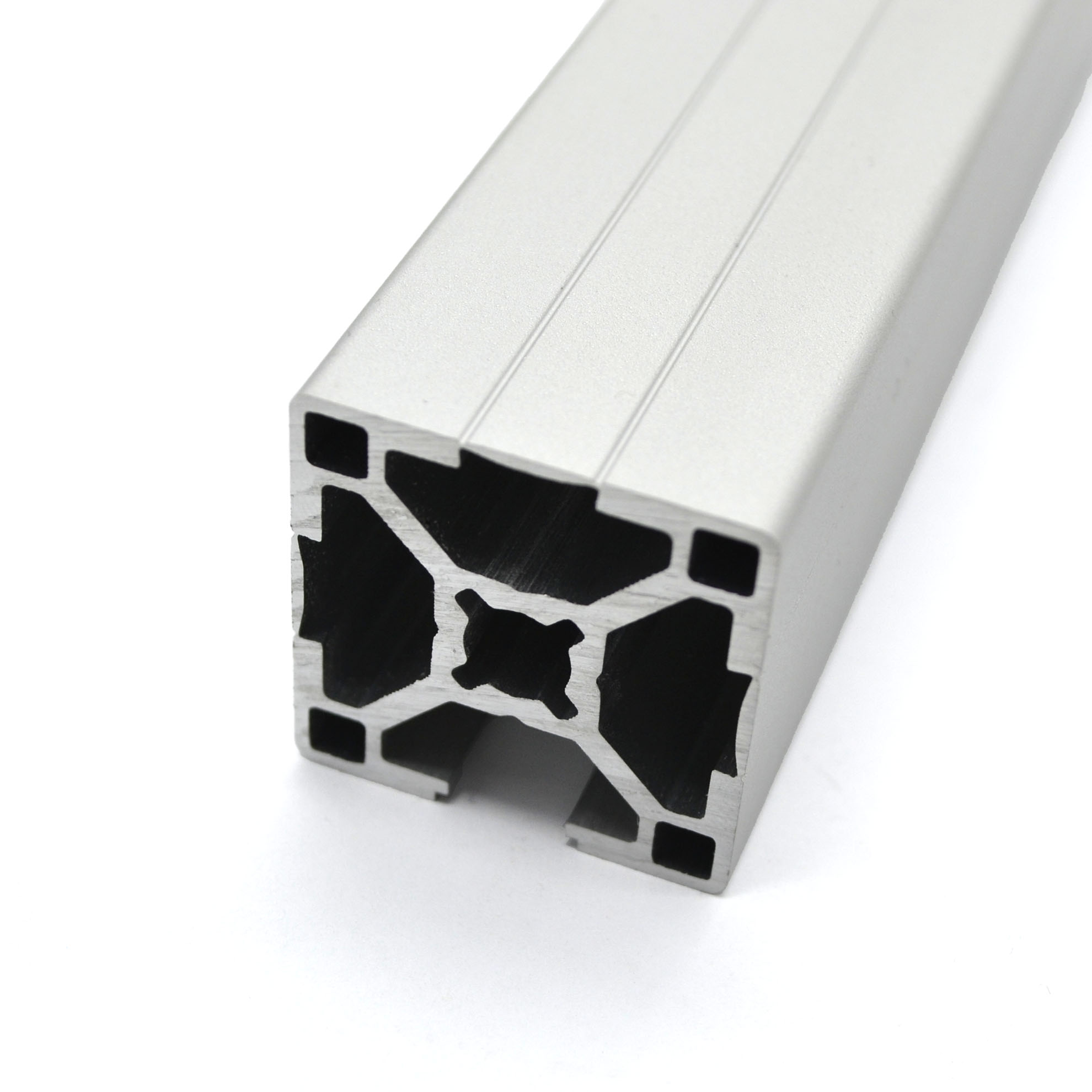

Конструкционный профиль 30х30 мм закрытый с трех сторон

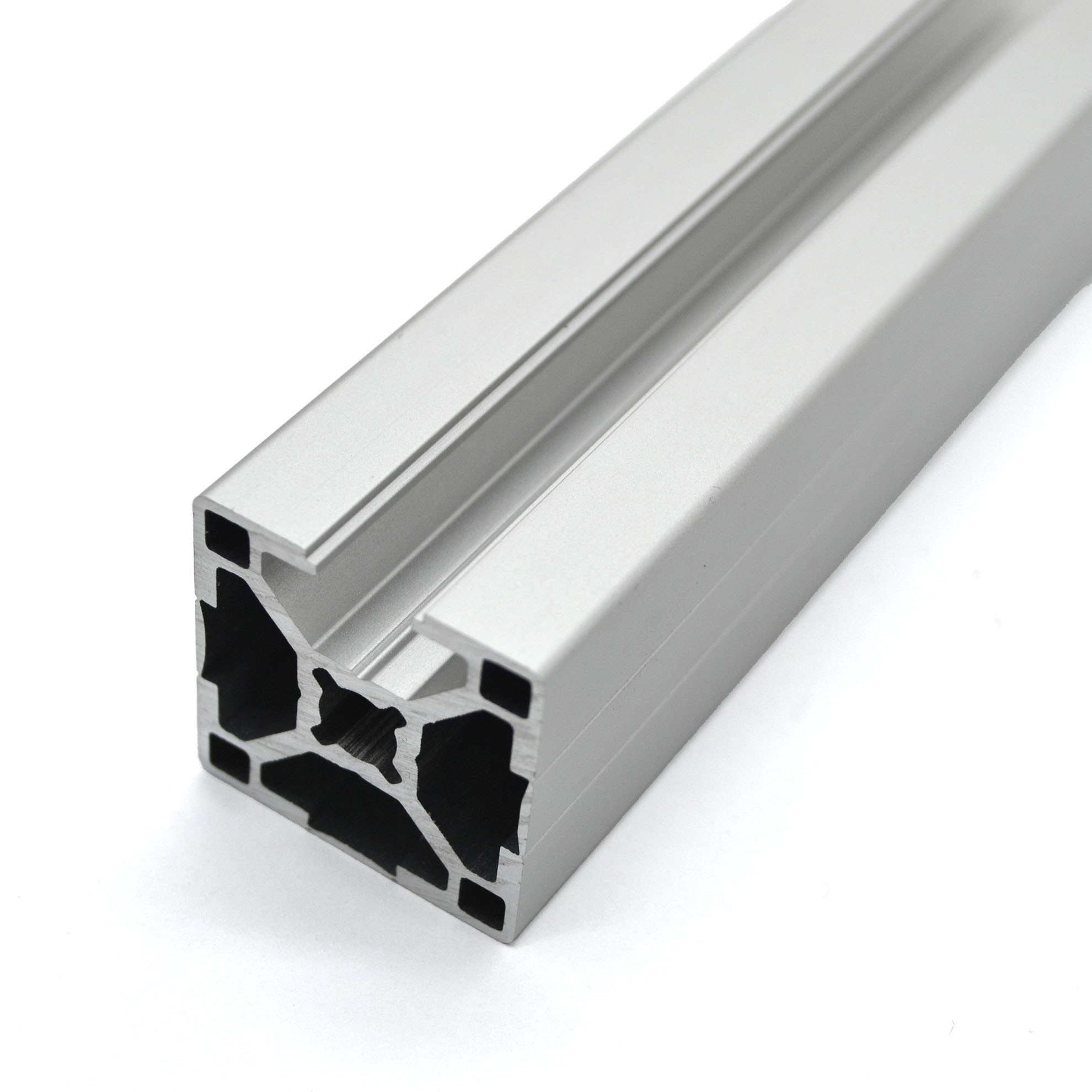

Анодированный конструкционный профиль с тремя закрытыми пазами

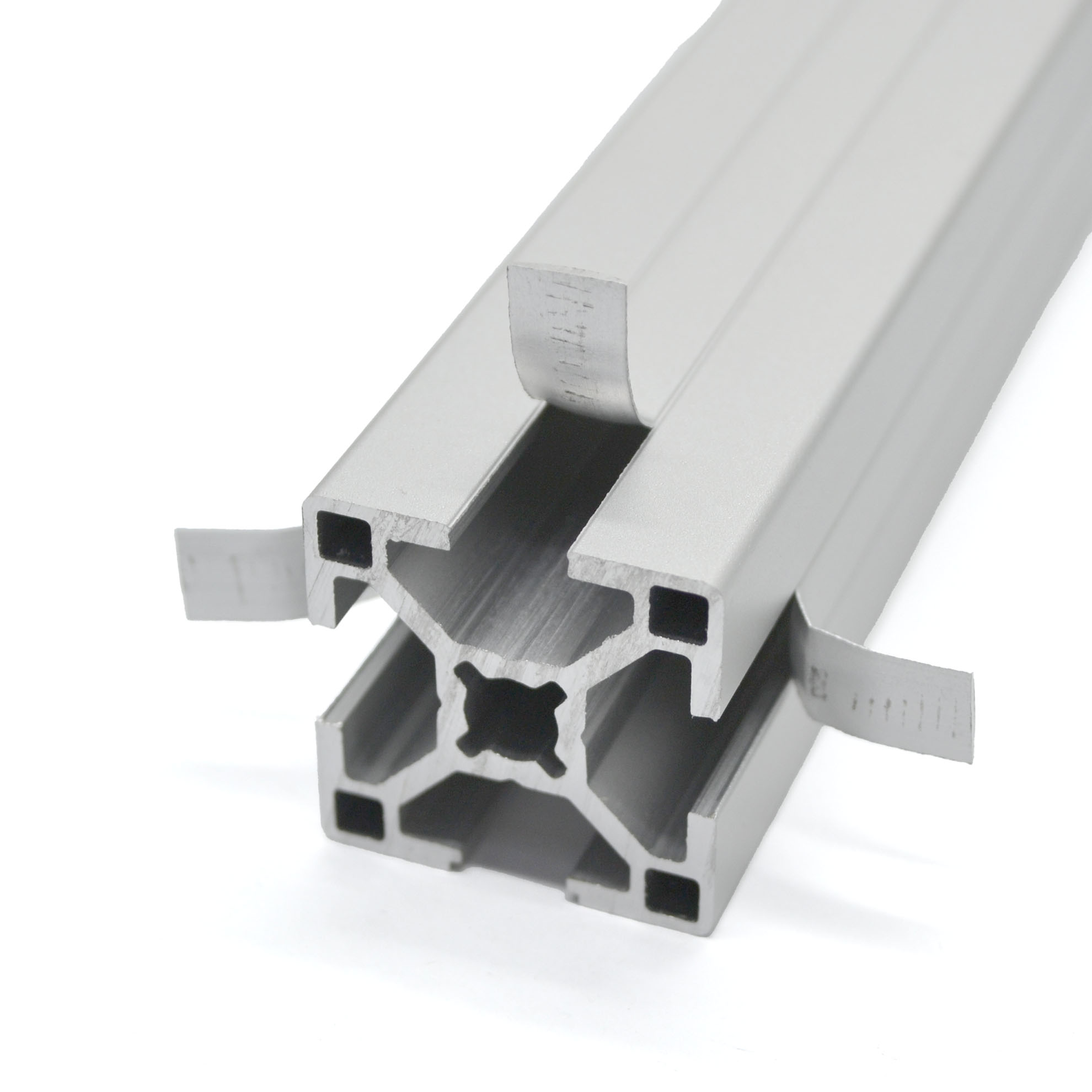

Удаление перегородок на закрытом профиле 30х30

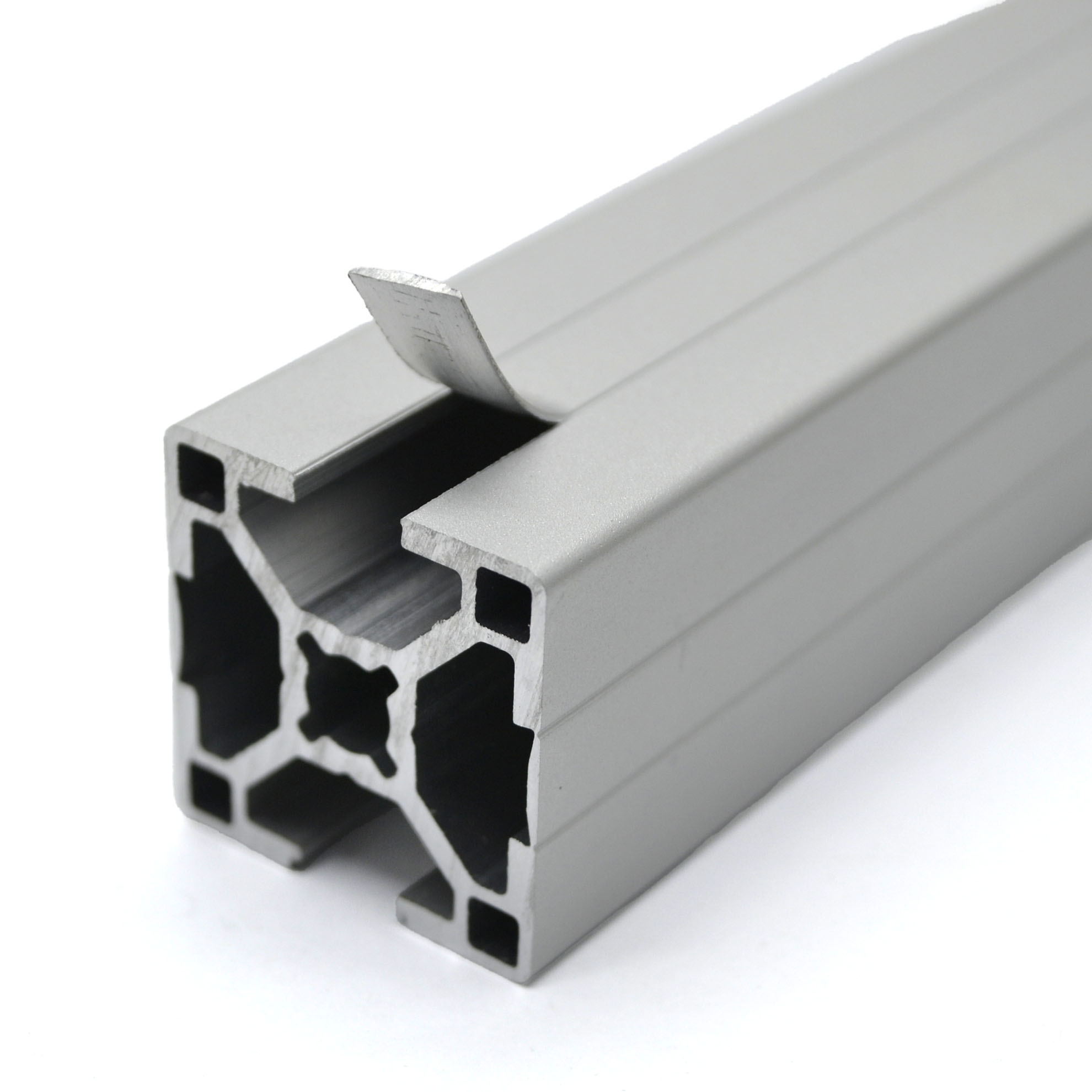

Открытие дополнительного паза в анодированном профиле 30х30

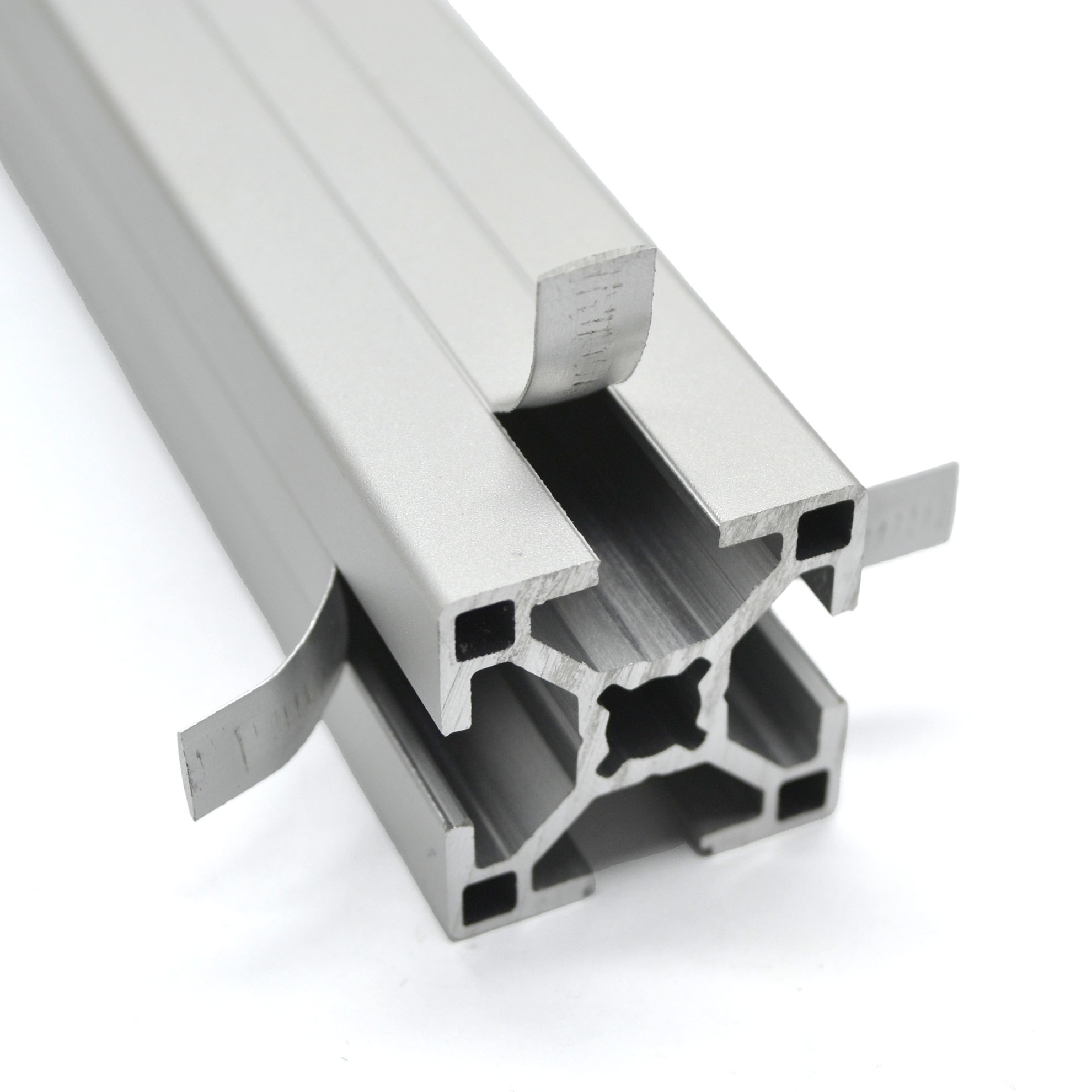

Пример удаления перегородки паза в закрытом профиле 30х30

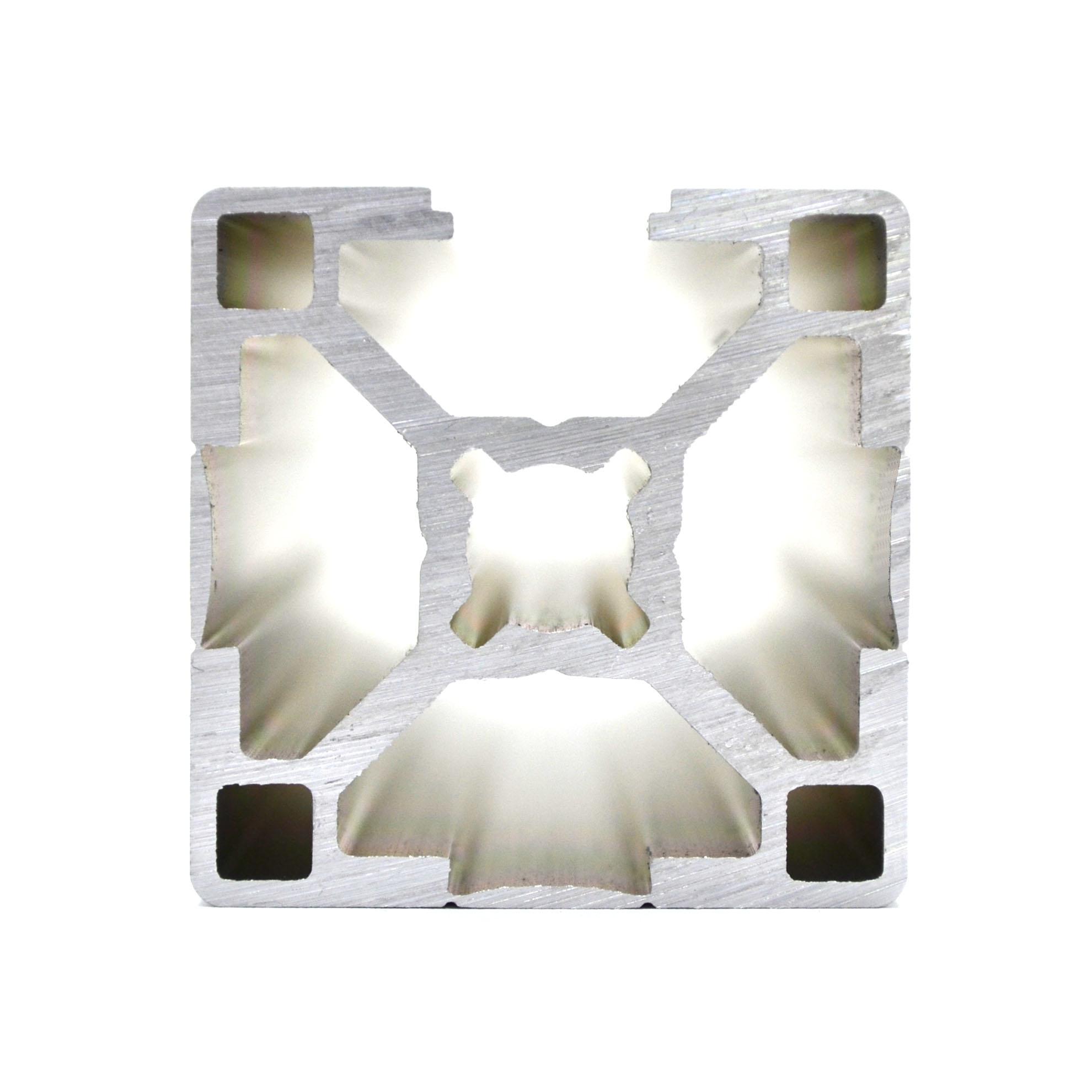

Сечение закрытого конструкционного профиля 30х30 мм
1 110.00 руб. от 1 м.
( -2 % )
1 087.80 РУБ.
от 5 м.
( -3 % )
1 076.70 РУБ.
от 20 м.
( -5 % )
1 054.50 РУБ.
от 50 м.
( -7 % )
1 032.30 РУБ.
от 100 м.
( -10 % )
999.00 РУБ.
от 400 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-3030-3С | Профиль конструкционный алюминиевый (анодированный) закрытый с 3 сторон
НА СКЛАДЕ
≈ 600 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-3030-3С ): 33 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 1005 мм
Максимальная длина заготовки: 5040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-3030-3С | Профиль конструкционный алюминиевый (анодированный) закрытый с 3 сторон (Чертёж закрытого алюминиевого профиля 30х30).DXF
Скачать
2. OB-3030-3С | Профиль конструкционный алюминиевый (анодированный) закрытый с 3 сторон (3D-модель закрытого алюминиевого профиля 30х30).ZIP
Скачать

Описание

Алюминиевый анодированный конструкционный профиль 30х30 с закрытыми с трех сторон Т-пазами, шириной 8 мм.

По умолчанию поставляется с одним открытым пазом, при необходимости его можно закрыть защитным профилем. Оставшиеся 3 паза, закрыты, но при необходимости открываются (выламываются по месту).

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-3030-3С
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Есть
Профили:
 30х30, 30х60, 30х90, 30х120
Ширина паза, мм:
 8
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 0.82
Площадь сечения, см2:
 3,04
Момент инерции, Ix(см4):
 2,71
Момент инерции, Iy(см4):
 2,88
Момент сопротивления, WX (см3):
 1,81
Момент сопротивления, WY (см3):
 1,92
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
