OB-9090 | Профиль 90х90 мм. Паз 10 мм (Анодированный)

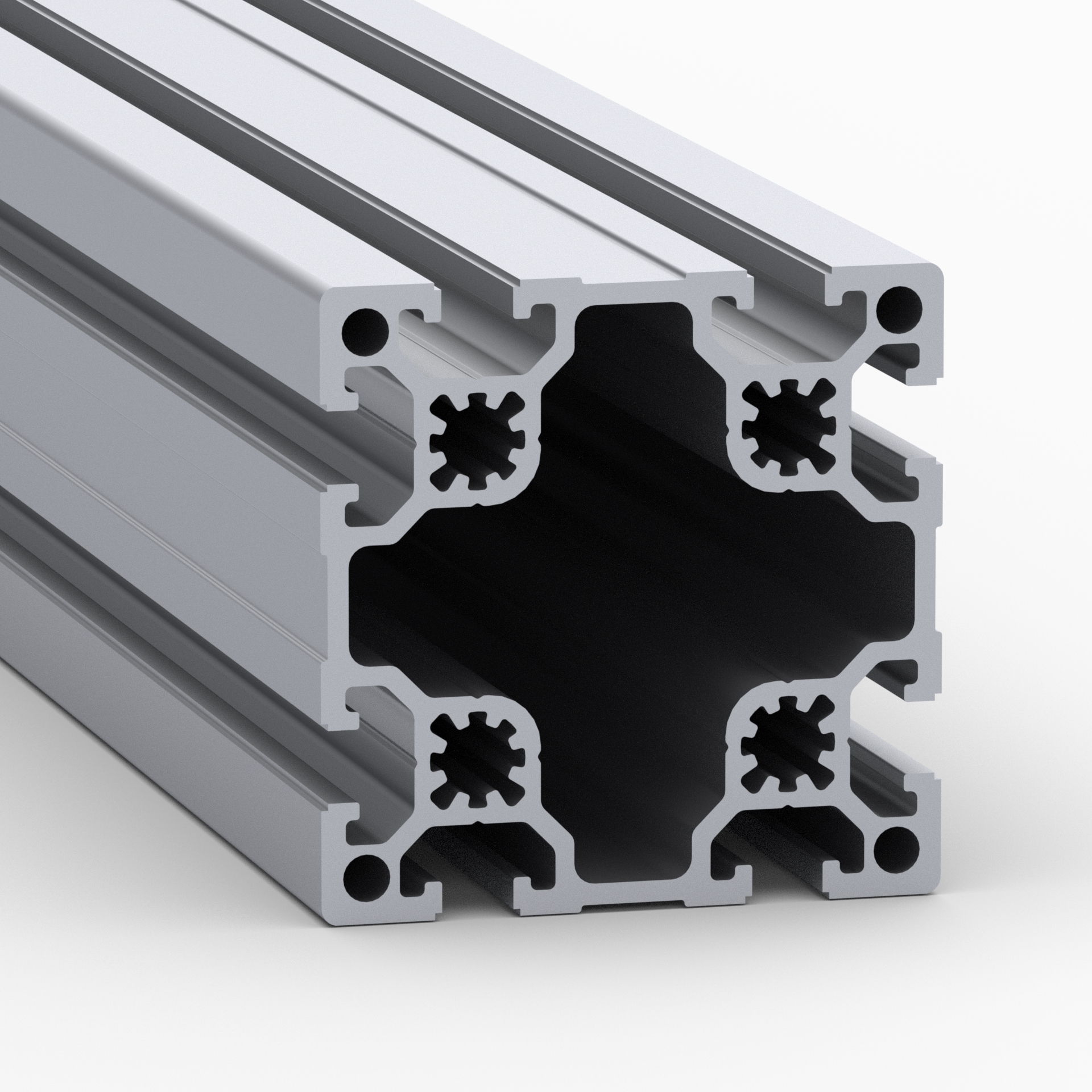

Станочный профиль 90х90

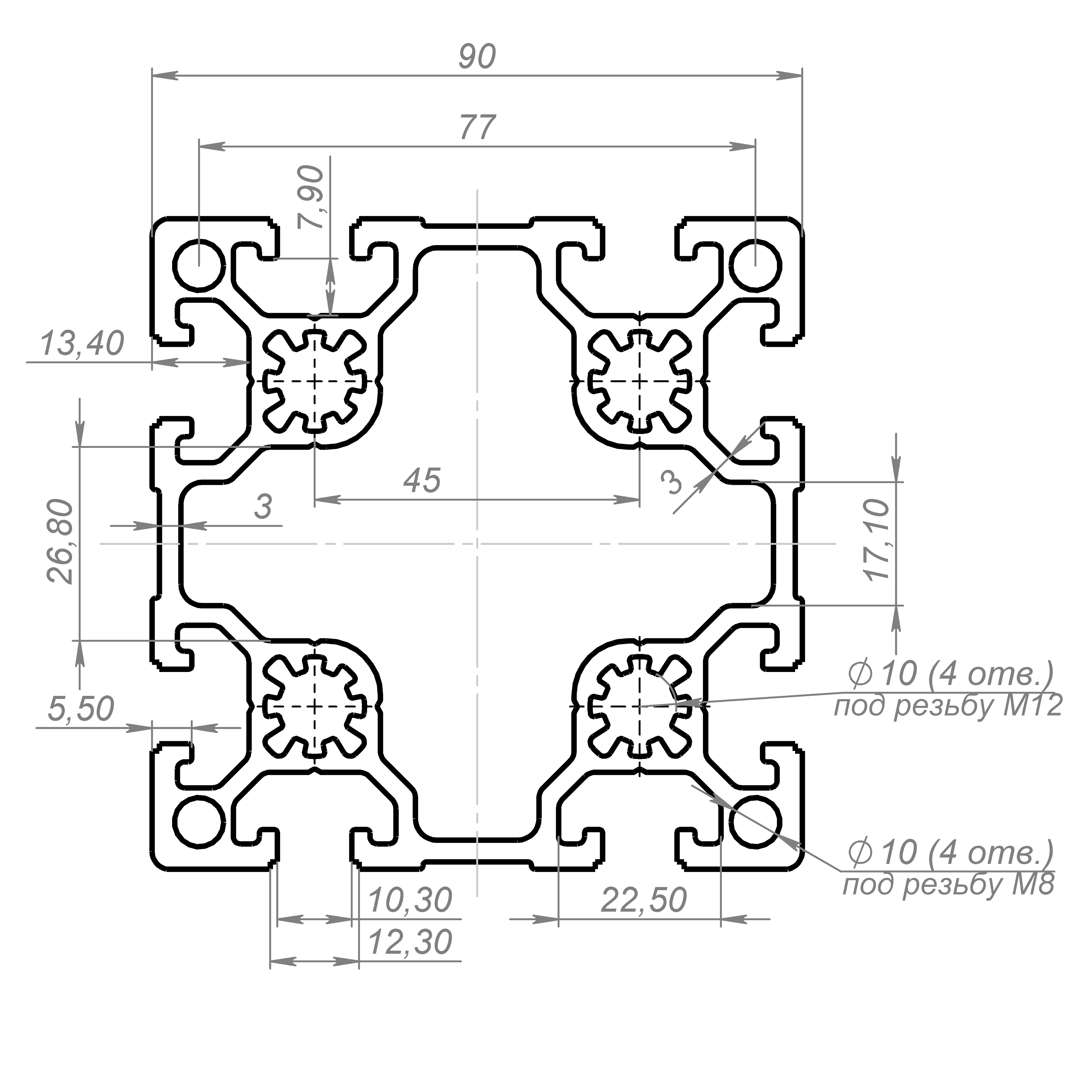

Чертеж конструкционный профиль 90х90

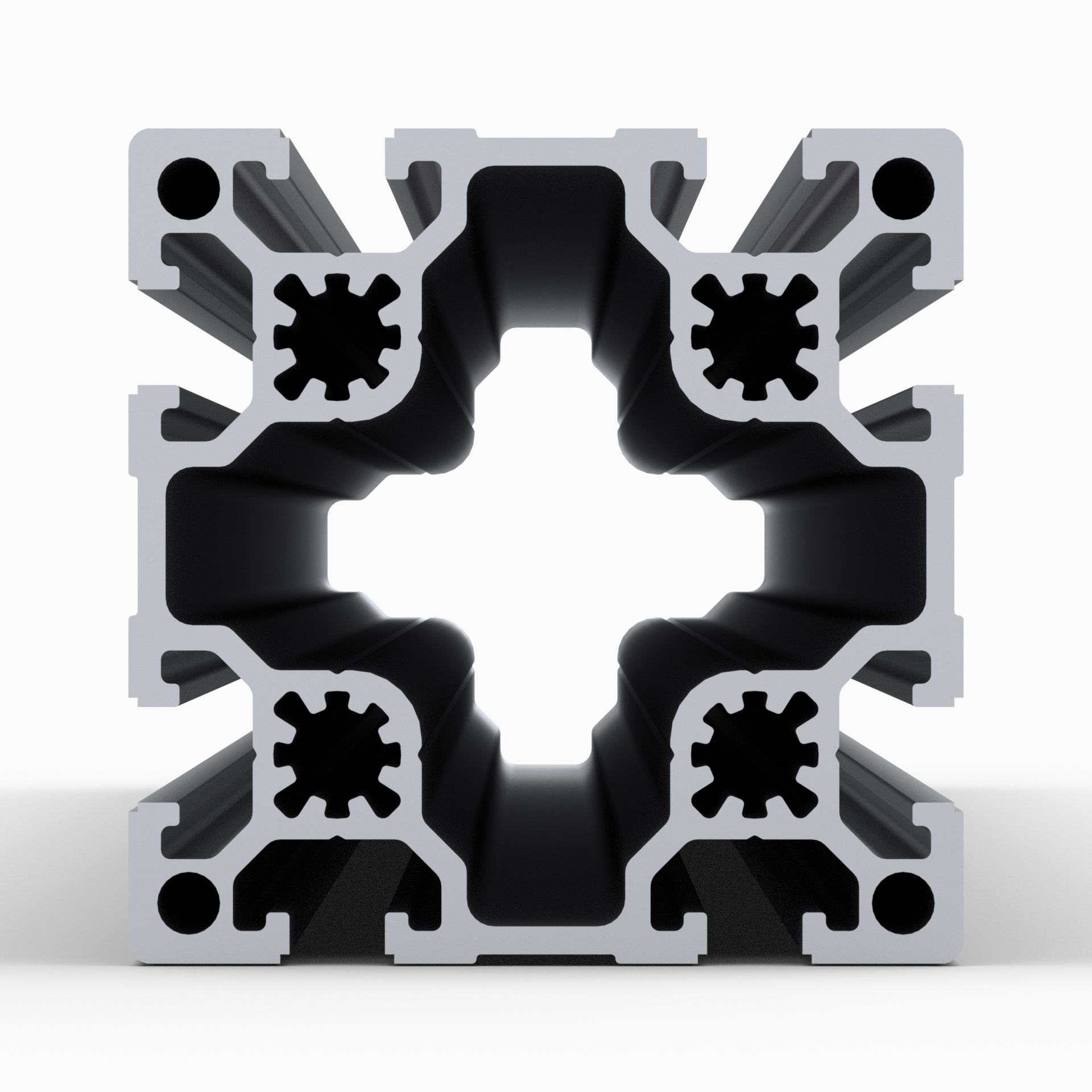

Конструкционный профиль 90х90 анодмированный

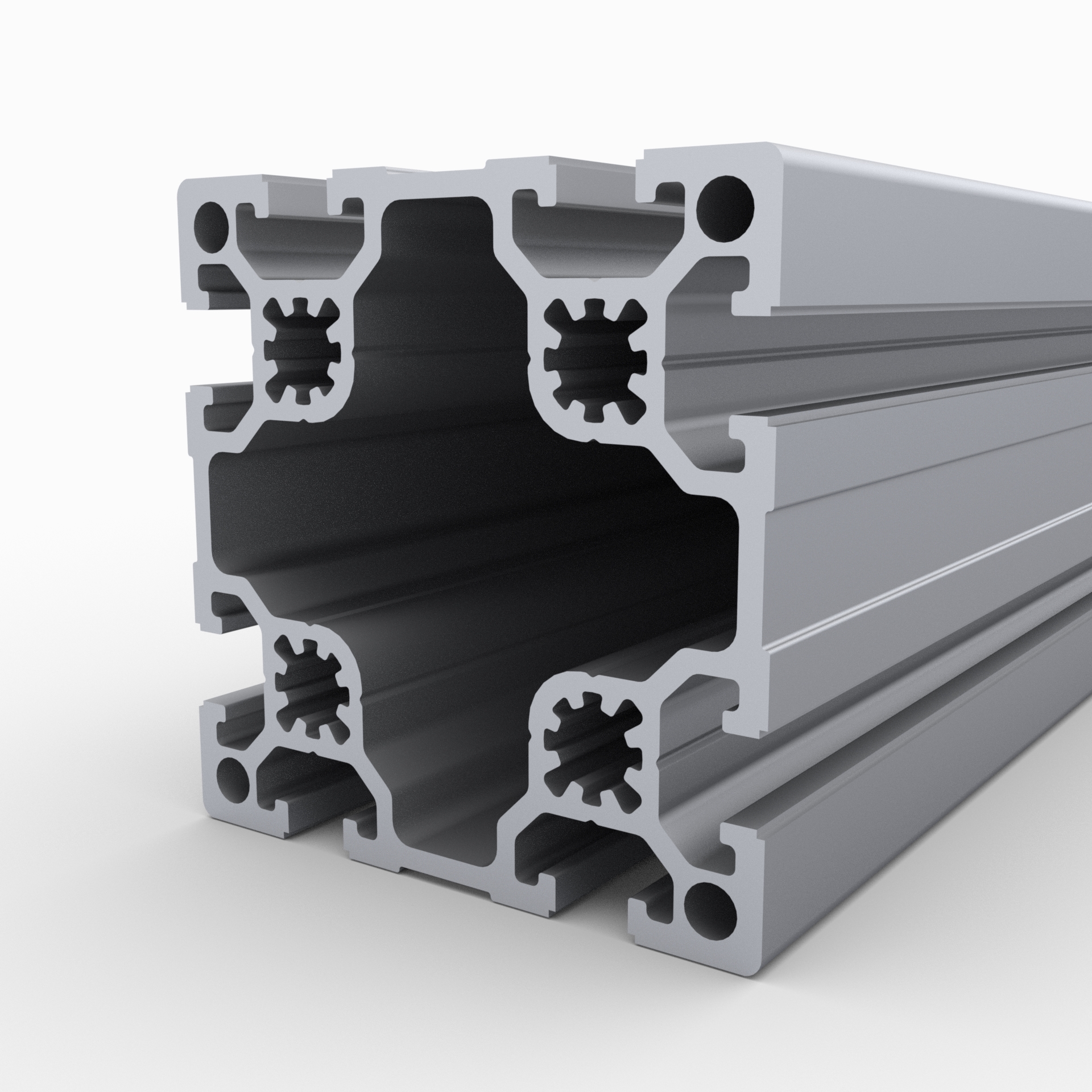

Станочный профиль 90х90 RSI
7 400.00 руб. от 1 м.
( -3 % )
7 178.00 РУБ.
от 3 м.
( -4 % )
7 104.00 РУБ.
от 5 м.
( -5 % )
7 030.00 РУБ.
от 10 м.
( -6 % )
6 956.00 РУБ.
от 20 м.
( -8 % )
6 808.00 РУБ.
от 40 м.
( -10 % )
6 660.00 РУБ.
от 100 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-9090 | Профиль 90х90 мм. Паз 10 мм (Анодированный)
НА СКЛАДЕ
≈ 200 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-9090 ): 100 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Максимальная длина заготовки: 5040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-9090 | Профиль 90х90 мм. Паз 10 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-9090 | Профиль 90х90 мм. Паз 10 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Алюминиевые конструкционные профили 90х90 предназначены для построения различных систем, в которых применение прочих алюминиевых профилей ограничено или невозможно.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-9090
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Есть
Профили:
 90х90
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842992415
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 5,81
Площадь сечения, см2:
 22.77
Момент инерции, Ix(см4):
 195.15
Момент инерции, Iy(см4):
 195.15
Момент сопротивления, WX (см3):
 43,36
Момент сопротивления, WY (см3):
 43,36
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-9090

Возможные замены или аналоги для арт. OB-9090:

OB-9090-BP | Профиль 90х90 мм. Паз 10 мм (Без покрытия) OB-9090-BP | Профиль 90х90 мм. Паз 10 мм (Без покрытия)
5980.00 руб./м.
 ⓘ - в наличии ≈ 100 м. OB-9090H | Усиленный конструкционный профиль 90х90 мм. Паз 10 мм (Анодированный) OB-9090H | Усиленный конструкционный профиль 90х90 мм. Паз 10 мм (Анодированный)
8350.00 руб./м.
 ⓘ - в наличии ≈ 200 м. OB-9090H-BP | Усиленный конструкционный профиль 90х90 мм. Паз 10 мм (Без покрытия) OB-9090H-BP | Усиленный конструкционный профиль 90х90 мм. Паз 10 мм (Без покрытия)
6980.00 руб./м.
 ⓘ - в наличии ≈ 80 м.
