OB-9090H | Усиленный конструкционный профиль 90х90 мм. Паз 10 мм (Анодированный)

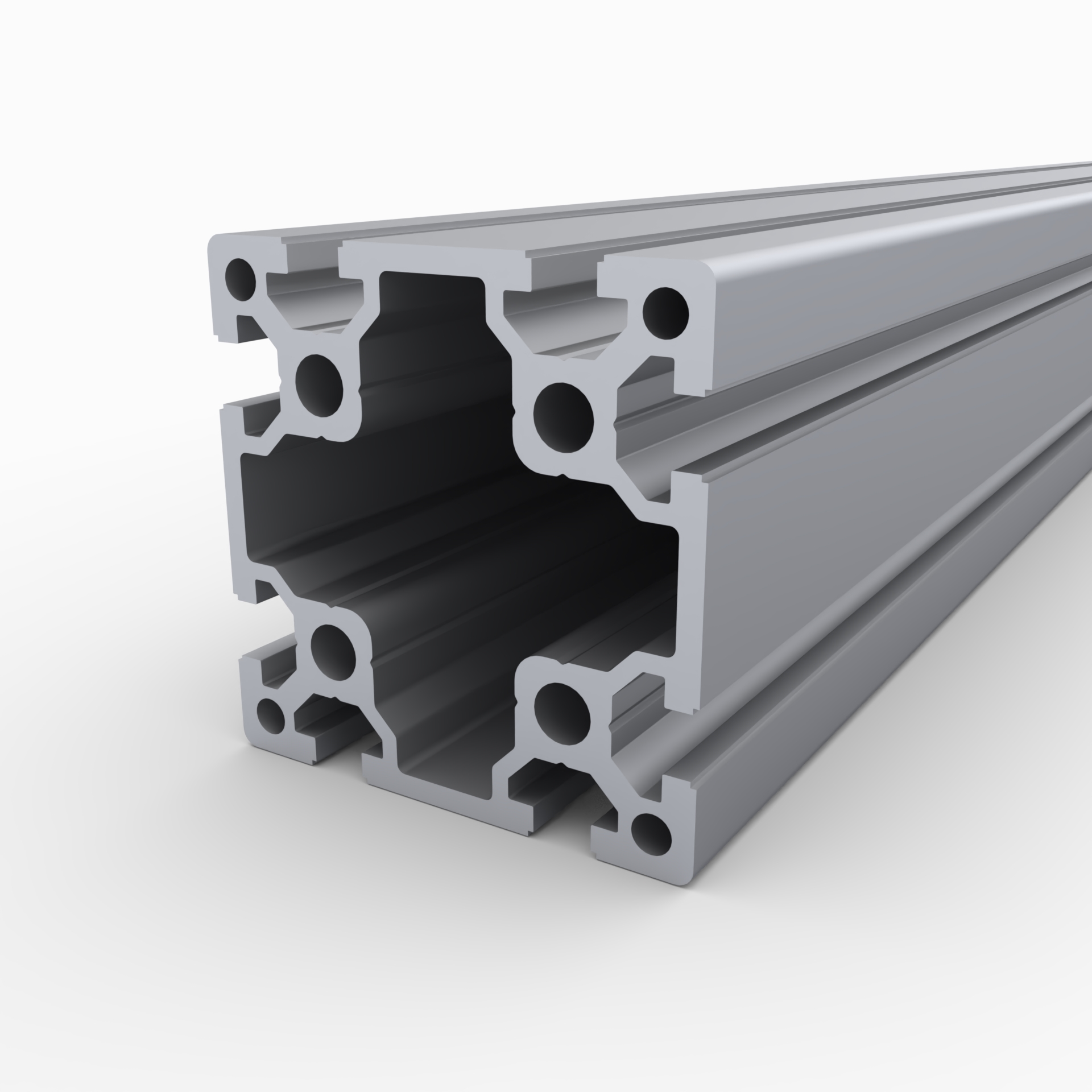

Станочный профиль 90х90 усиленный

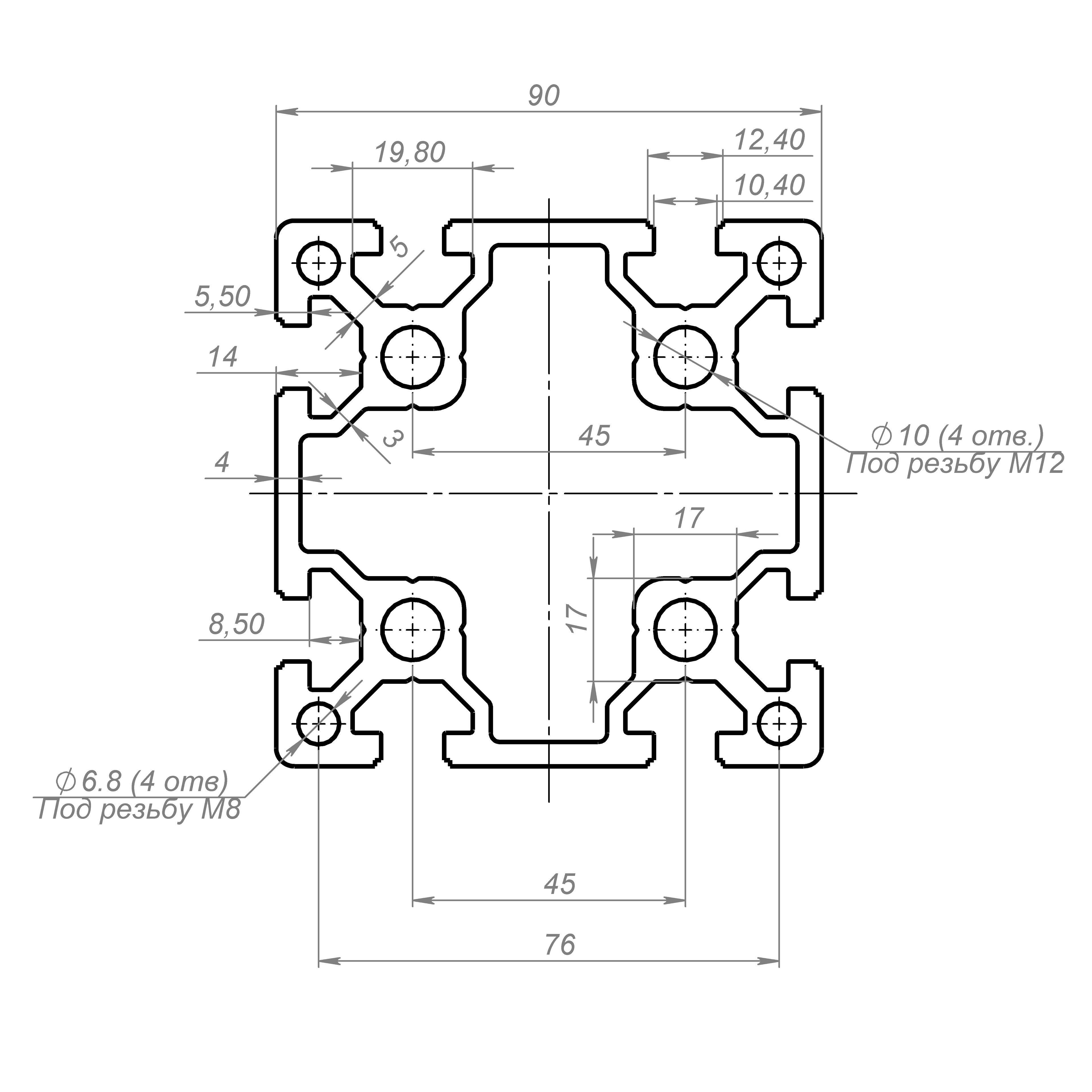

Чертеж усиленного станочного алюминиевого профиля 90х90

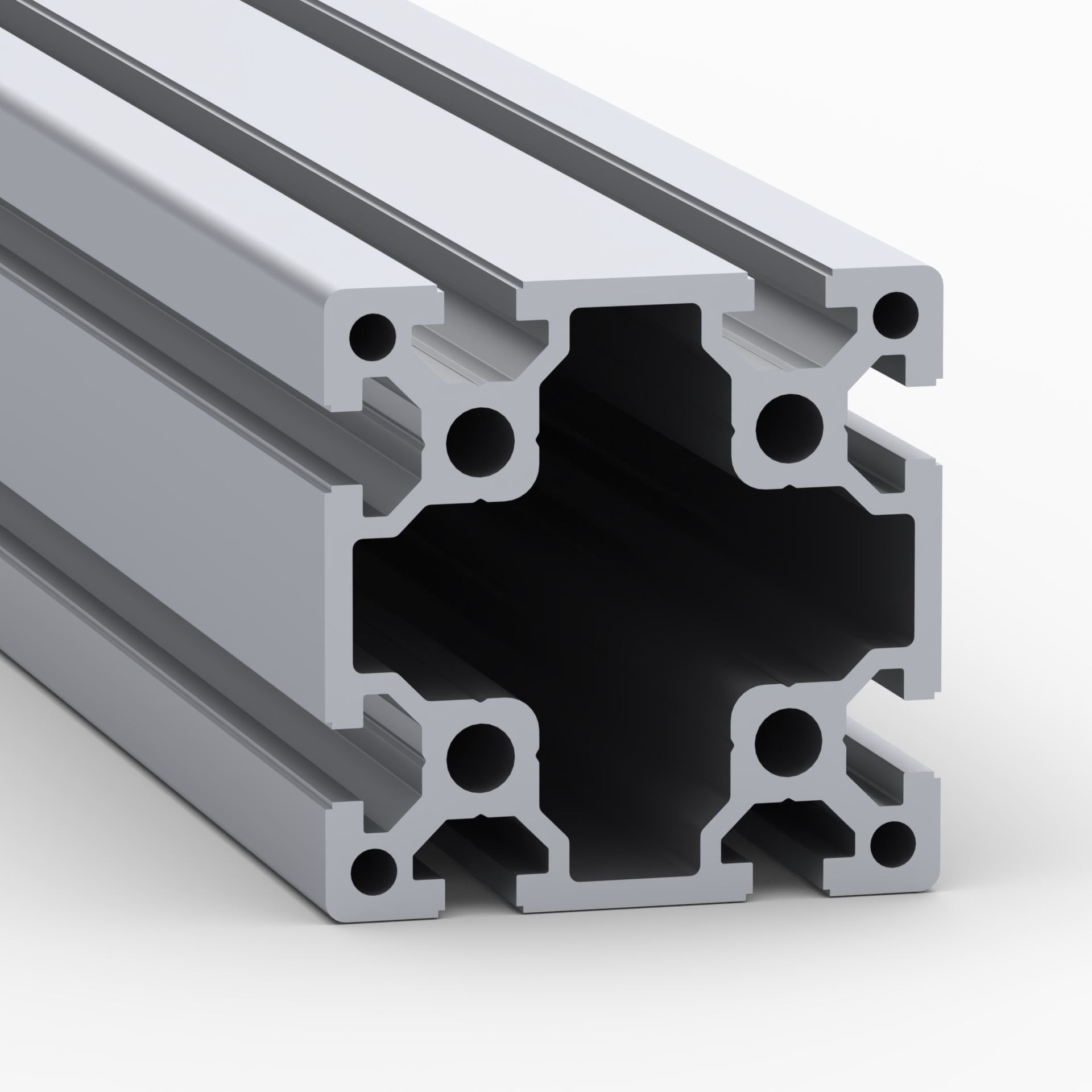

90х90 алюминиевый конструкционный профиль, усиленный

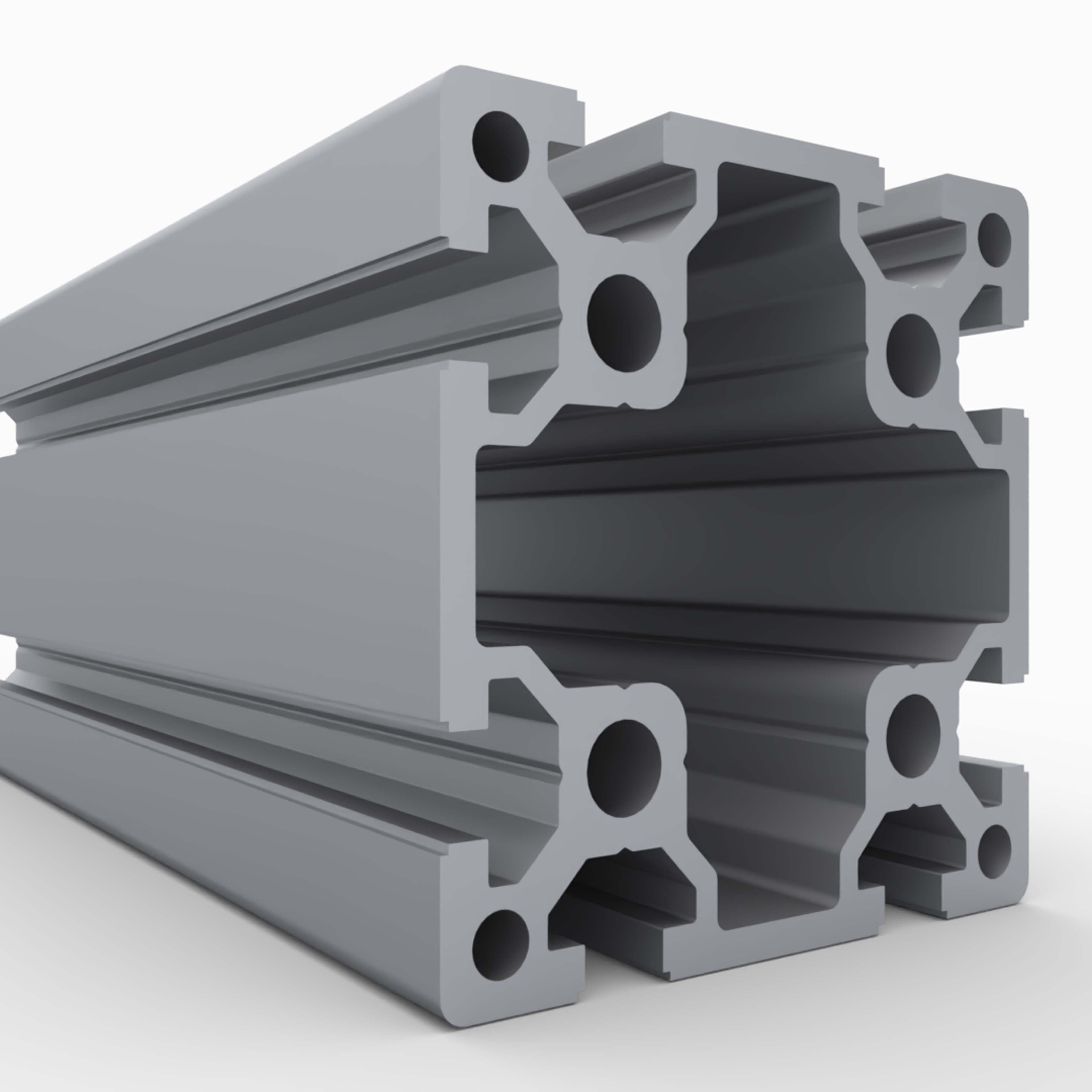

90х90 профиль алюминиевый станочный, усиленный

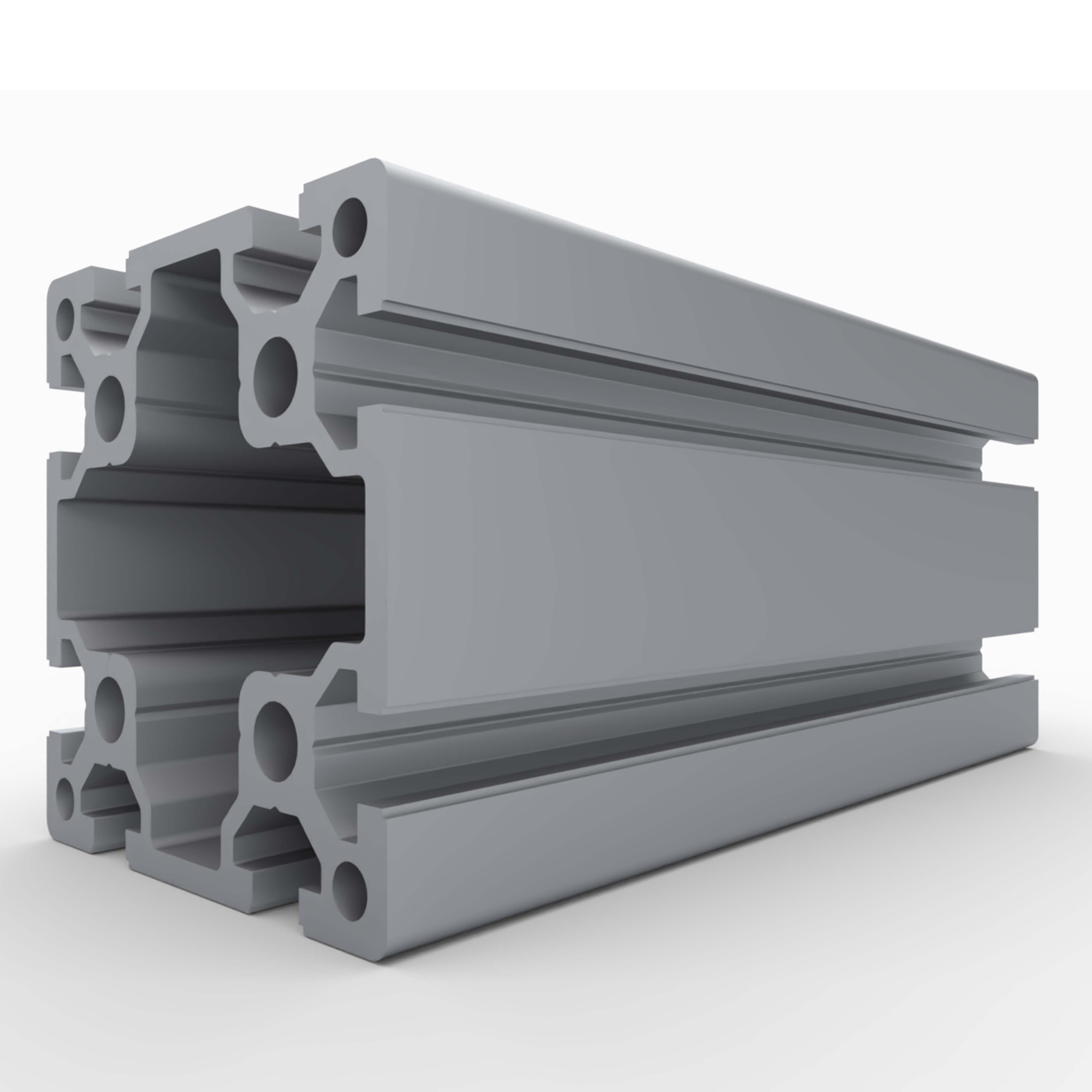

RSI усиленный конструкционный профиль 90х90

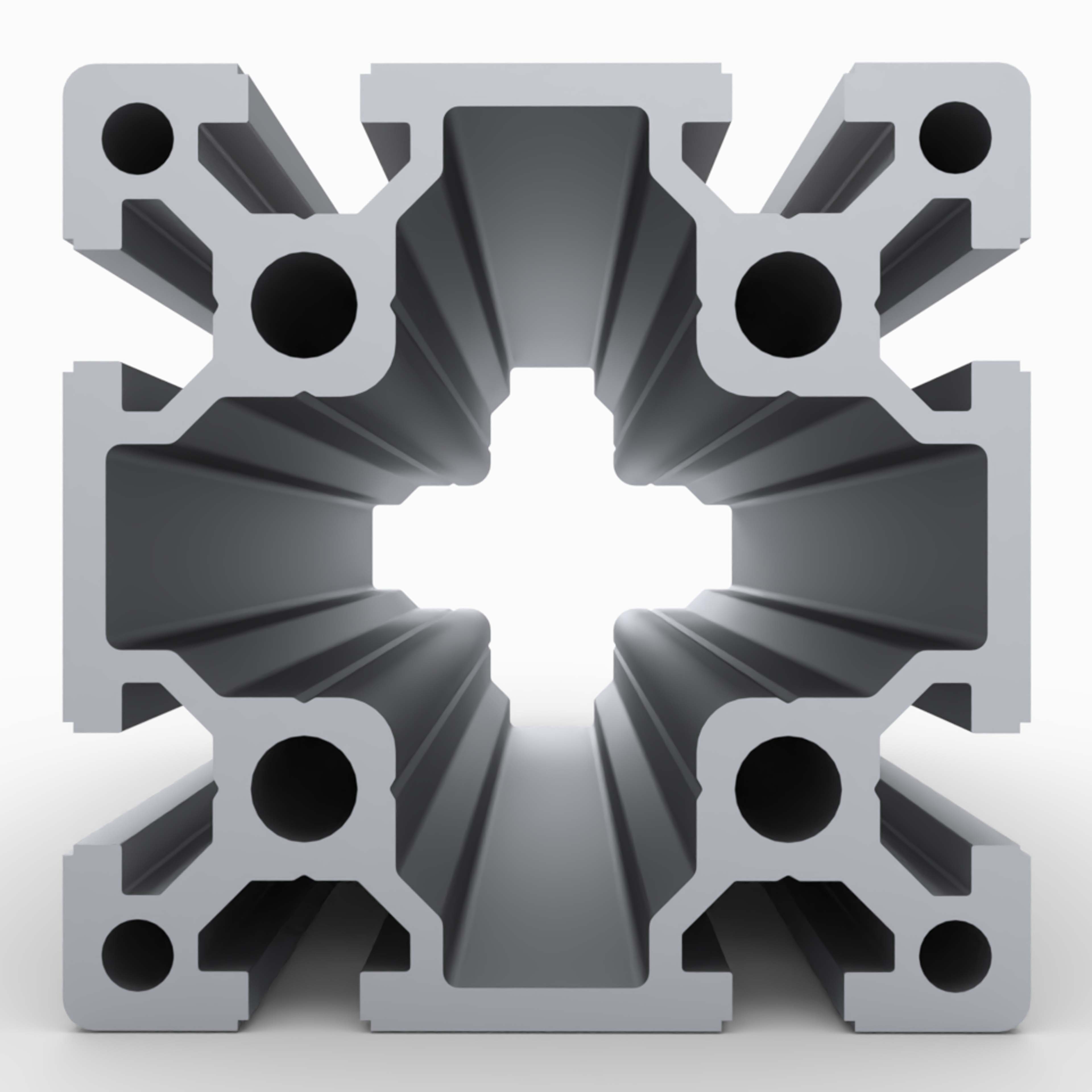

Станочный профиль 90х90

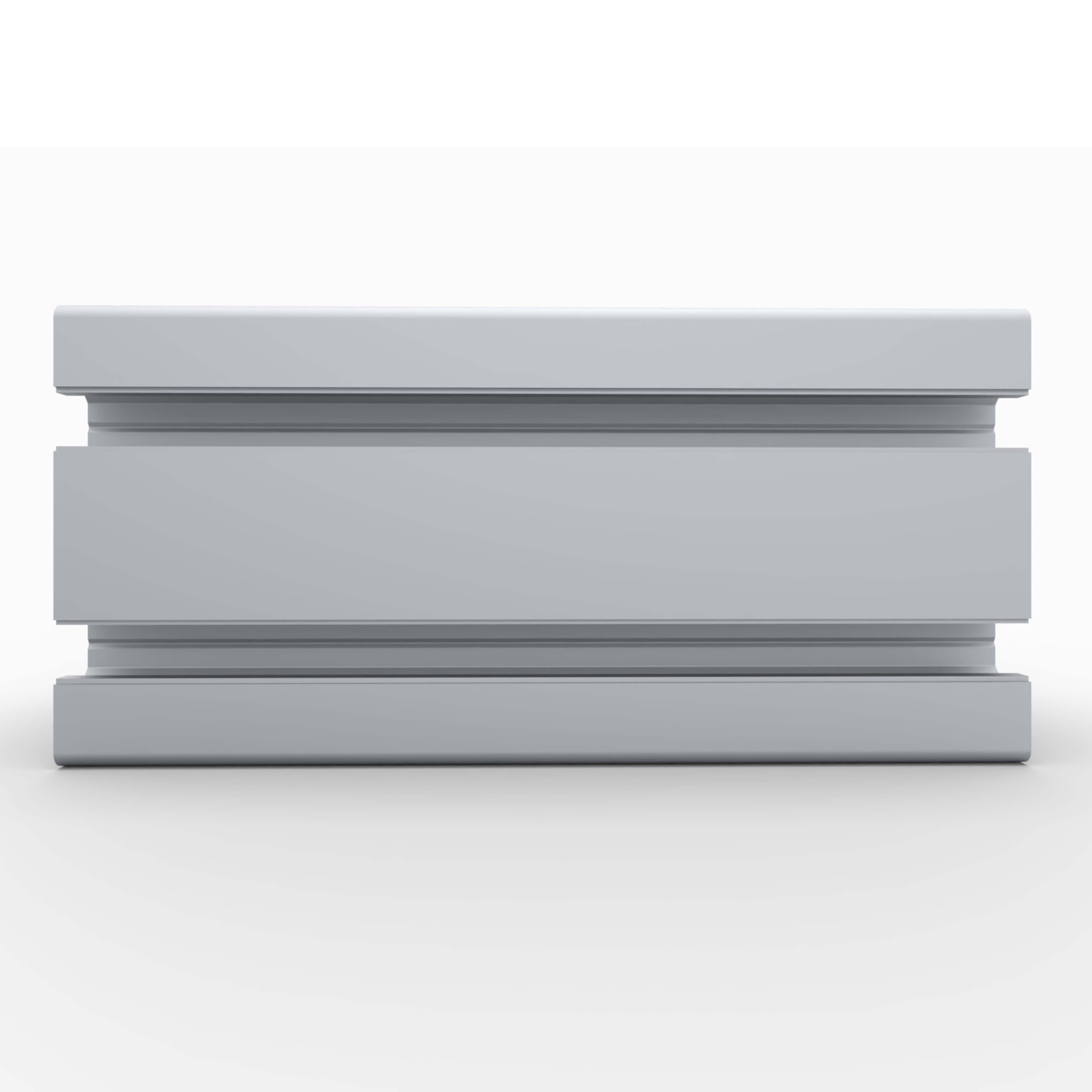

Алюминиевый профиль 90х90 вид справа
7 990.00 руб. от 1 м.
( -3 % )
7 750.30 РУБ.
от 3 м.
( -4 % )
7 670.40 РУБ.
от 5 м.
( -5 % )
7 590.50 РУБ.
от 10 м.
( -6 % )
7 510.60 РУБ.
от 20 м.
( -8 % )
7 350.80 РУБ.
от 40 м.
( -10 % )
7 191.00 РУБ.
от 100 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-9090H | Усиленный конструкционный профиль 90х90 мм. Паз 10 мм (Анодированный)
НА СКЛАДЕ:
180 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-9090H ): 100 руб.
Ширина реза: 5 мм.
Кратность продажи: 2000 мм
Минимальная длина ликвидного остатка: 2005 мм
Максимальная длина заготовки: 6040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-9090H | Усиленный конструкционный профиль 90х90 мм. Паз 10 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-9090H | Усиленный конструкционный профиль 90х90 мм. Паз 10 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-9090H
Страна производства Россия:
 Россия
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Есть
Профили:
 90х90
Ширина паза, мм:
 10
Материал:
 AlMgSi 6063 Т6 / АД31Т1
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 6,7
Площадь сечения, см2:
 24.73
Момент инерции, Ix(см4):
 232,33
Момент инерции, Iy(см4):
 232,33
Момент сопротивления, WX (см3):
 51,63
Момент сопротивления, WY (см3):
 51,63
Цвет:
 Серебро
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2025
