129.00 руб.
RSI

Цена за 1 шт.

Количество

Описание

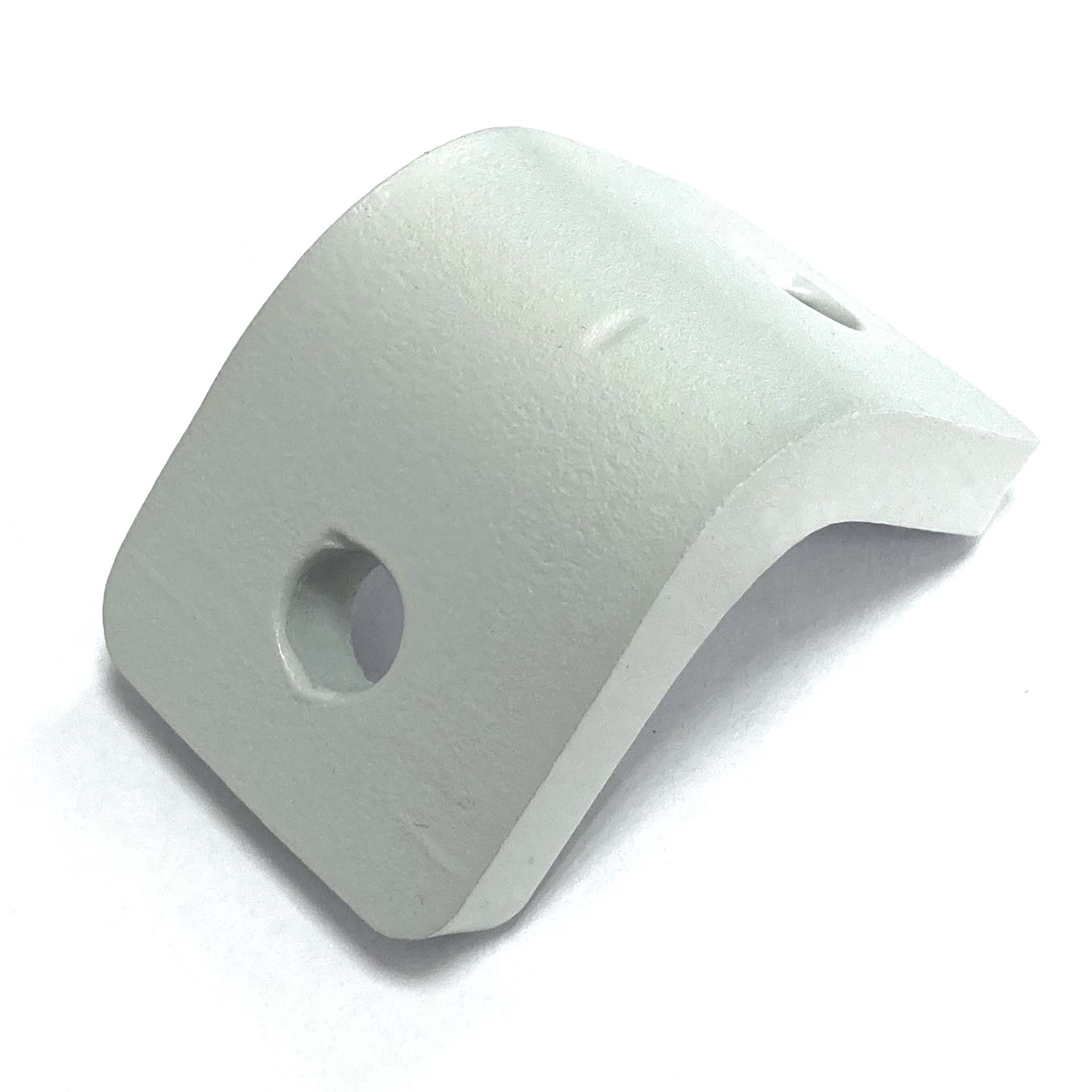

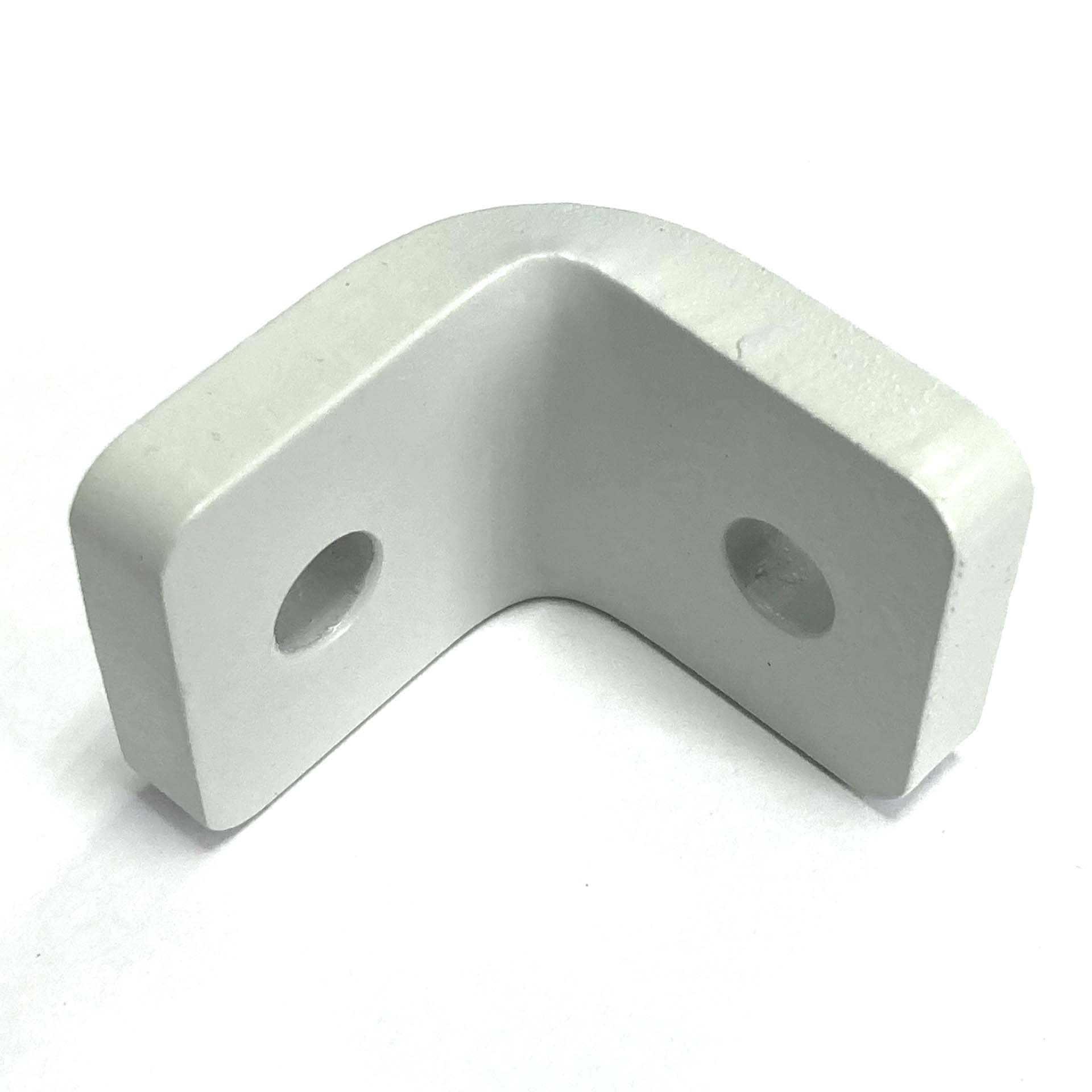

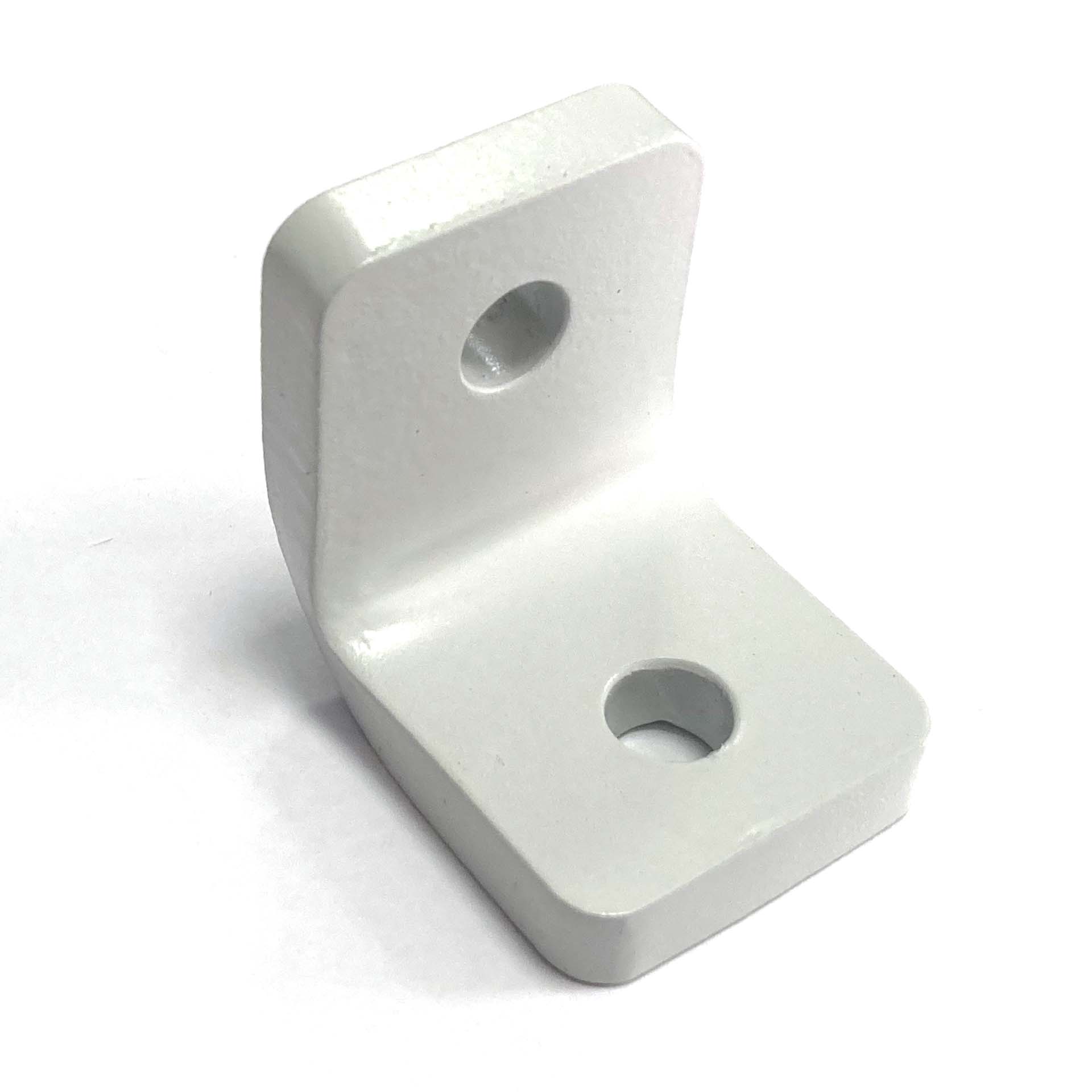

Стальной угловой соединитель 40х45 мм усиленный
Совместим со всеми алюминиевыми профилями серии 40 с пазом 8 и 10 мм


Загрузить:

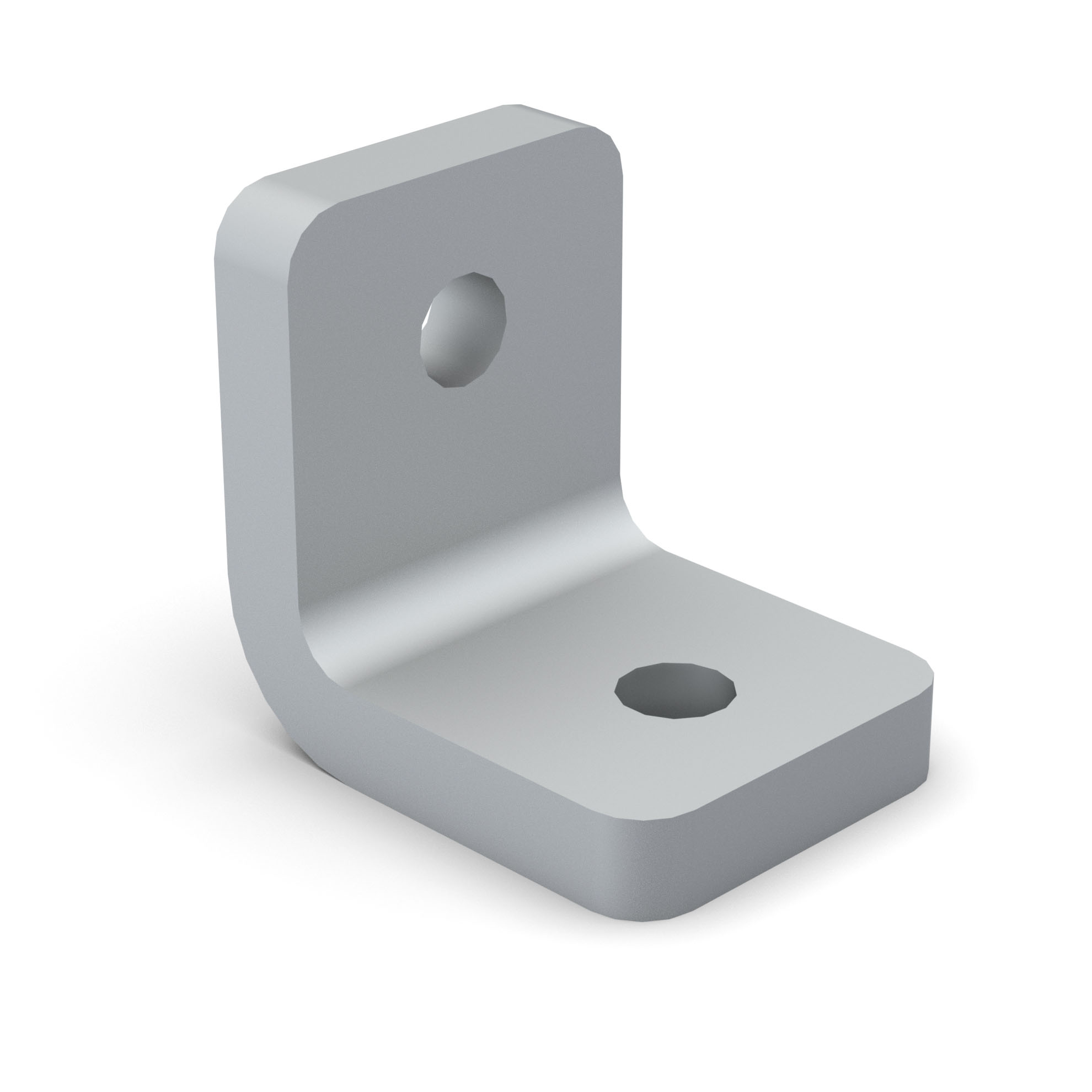

- 3D - Уголок арт.8213S (40х45) (8213S.STEP)

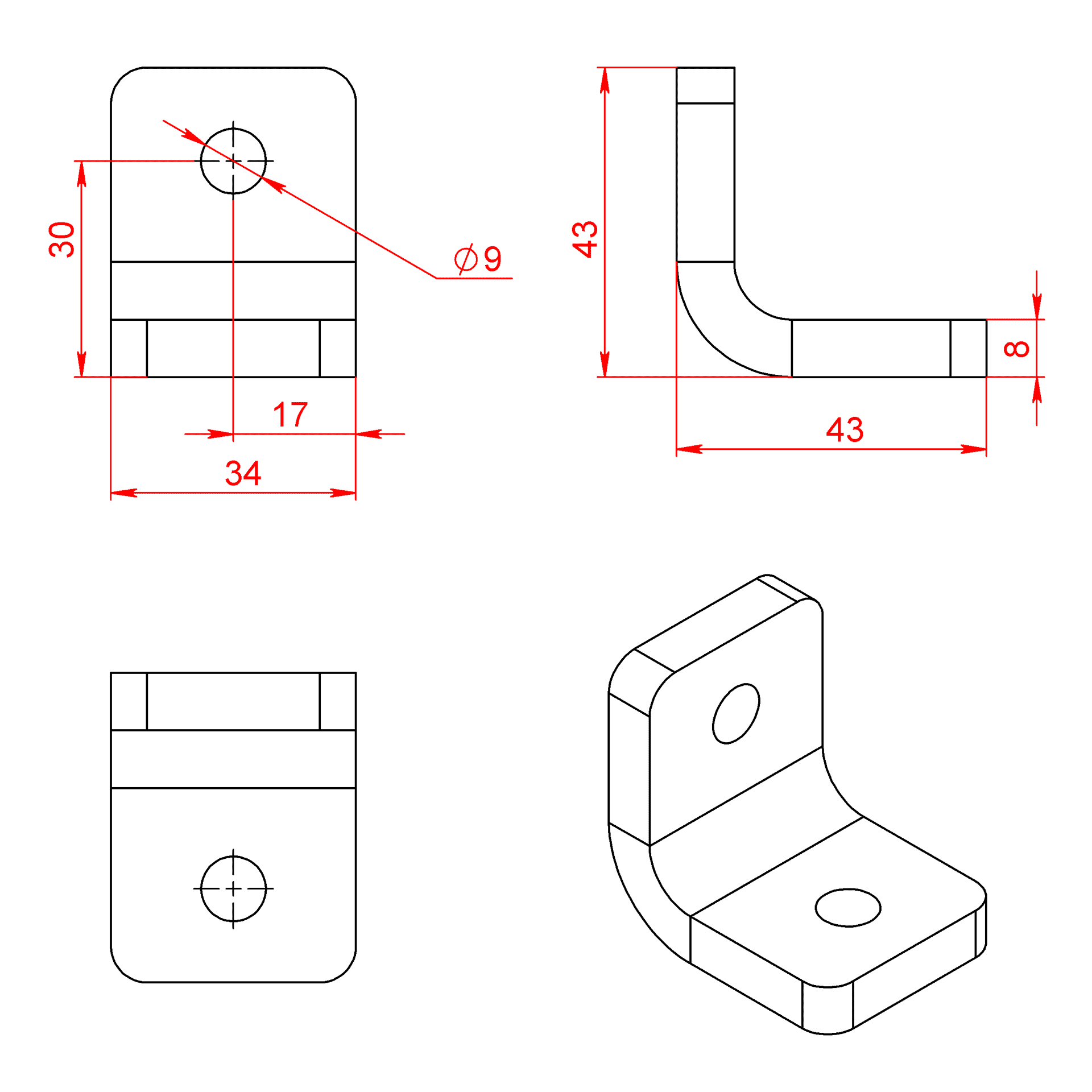

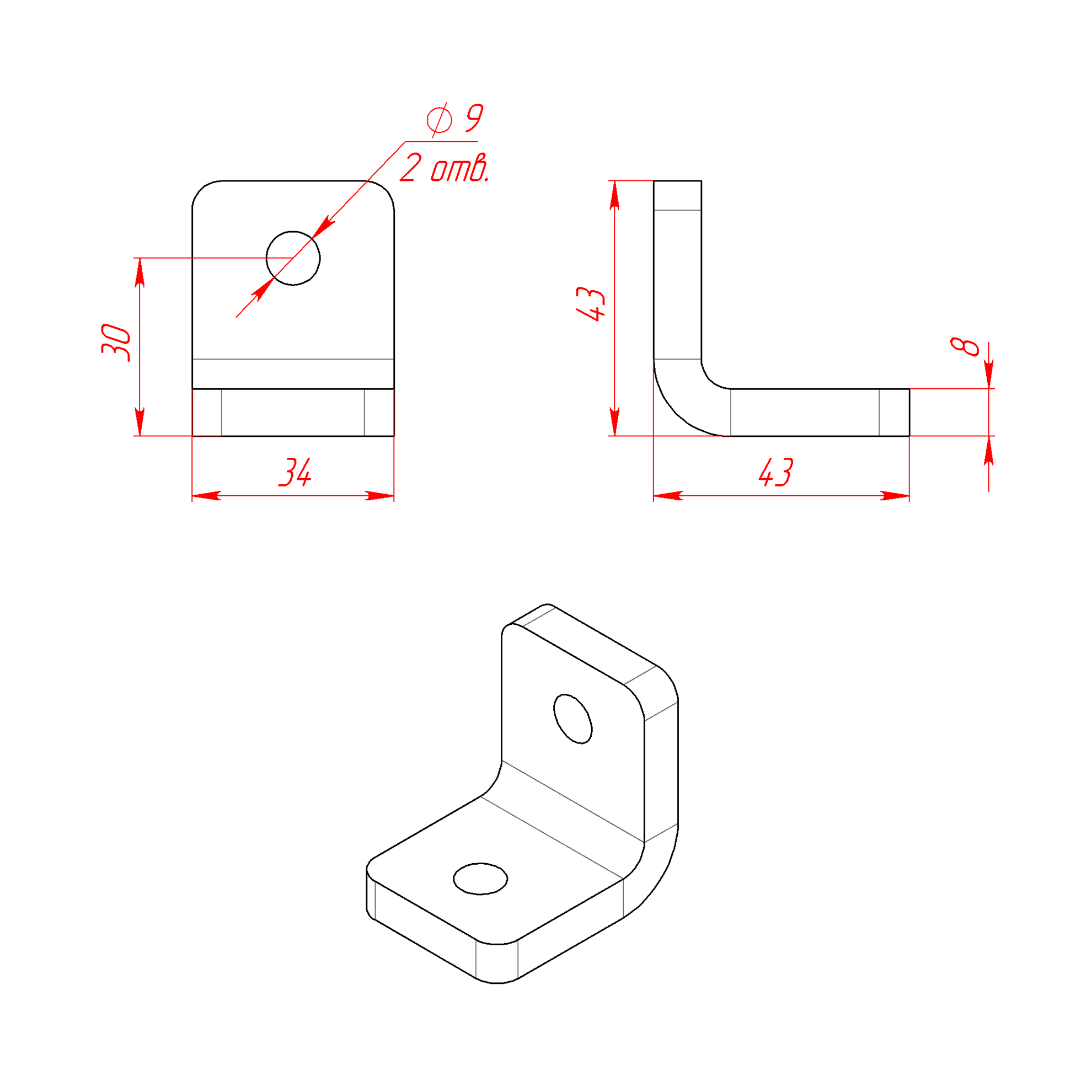

- Чертеж -  Уголок арт.8213S (40х45) (8213S.PDF)

Не забудьте купить комплект крепежа к угловому соединителю 40х45 арт. 8213s:

К профилям серии 40 с пазом 8 мм
Вариант 1
1. Т-болт M8x25 паз 8 мм серия 40, арт. 5027 - 2 шт.
2. Гайка с фланцем М8 DIN6923  - 2 шт.

Вариант 2
1. Сухарь М8 паз 8 серия 40 арт. 5071 - 2 шт. | или Закладной сухарь М8 паз 8 серия 40 арт.  5260  - 2 шт.
2. Винт M8x20 ISO7380 - 2 шт.
3. Шайба DIN 125 M8 - 2 шт.

К профилям серии 40 с пазом 10 мм
Вариант 1
1. Т-болт M8x25 паз 10 мм, арт. 5031 - 2 шт.
2. Гайка с фланцем М8 DIN6923  - 2 шт.

Вариант 2
1. Сухарь М8 паз 10 арт. 5074 - 2 шт. | или Закладной сухарь М8 паз 10 арт.  2A11.A41A.01  - 2 шт.
2. Винт M8x20 ISO7380 - 2 шт.
3. Шайба DIN 125 M8 - 2 шт.


Характеристики

Артикул:
8213s
Профили:
с пазом 8 мм, серия 40, 40х40, 40х80, 40х120, 40х160, 80х80, 80х120, 80х160
Ширина паза, мм:
8
Материал:
Сталь 8 мм + Порошковая покраска
Вес, кг:
0,150
Цвет:
Серый
