OB-4080S10-BP | Профиль 40х80 мм. Паз 10 мм (Без покрытия)

Сделано в России

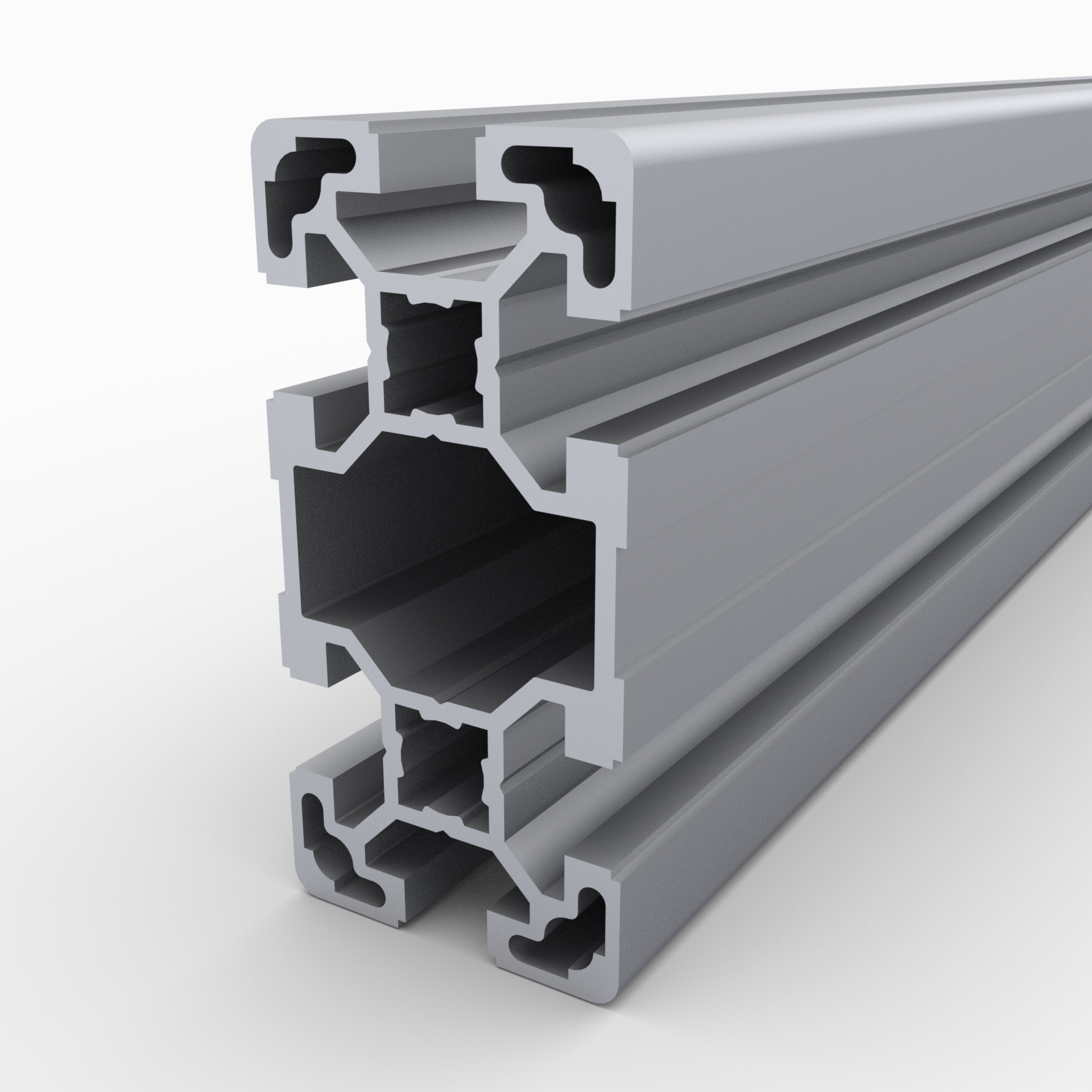

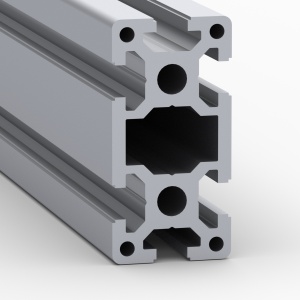

Конструкционный профиль 40х80 паз 10 мм

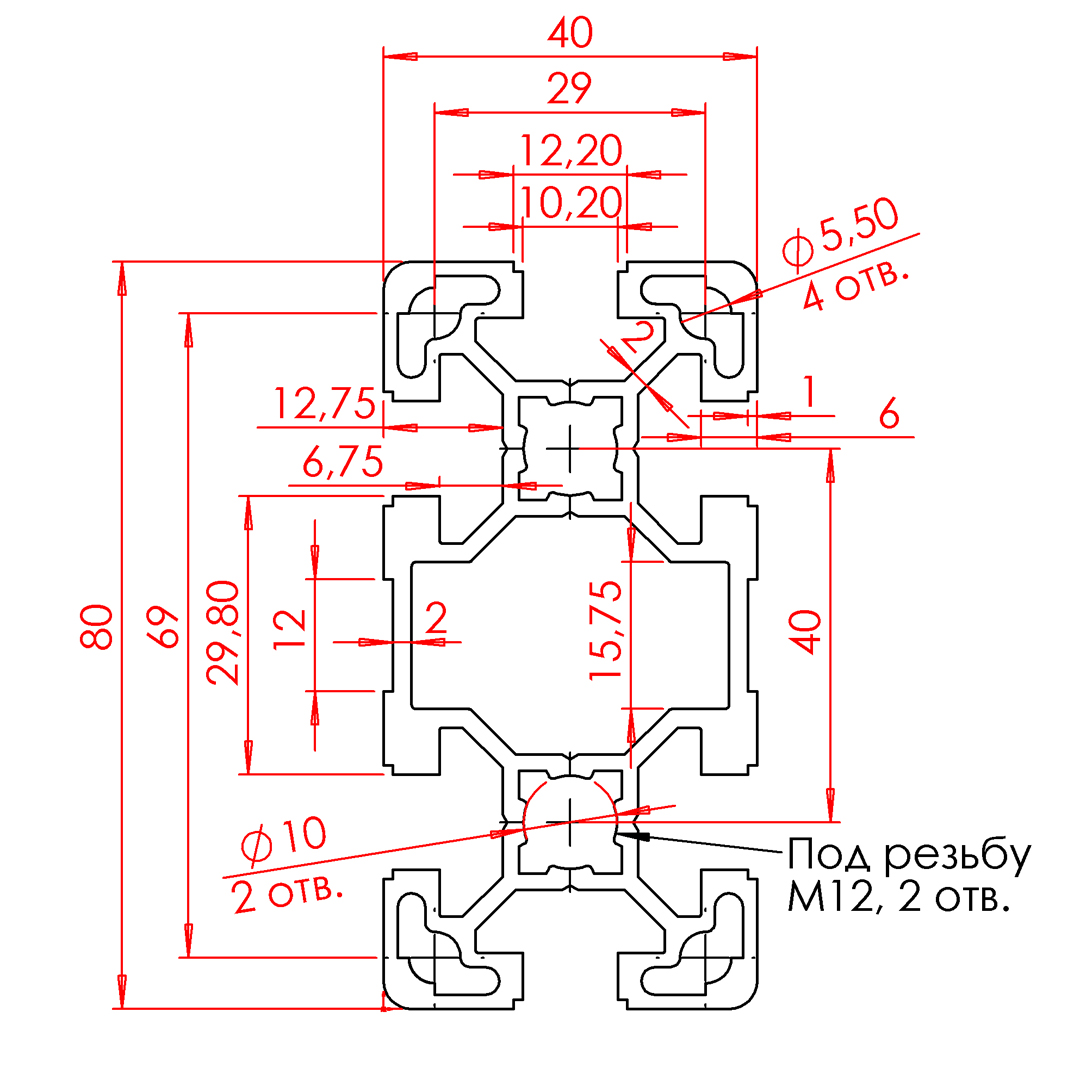

Чертеж профиля 40х80 паз 10 мм

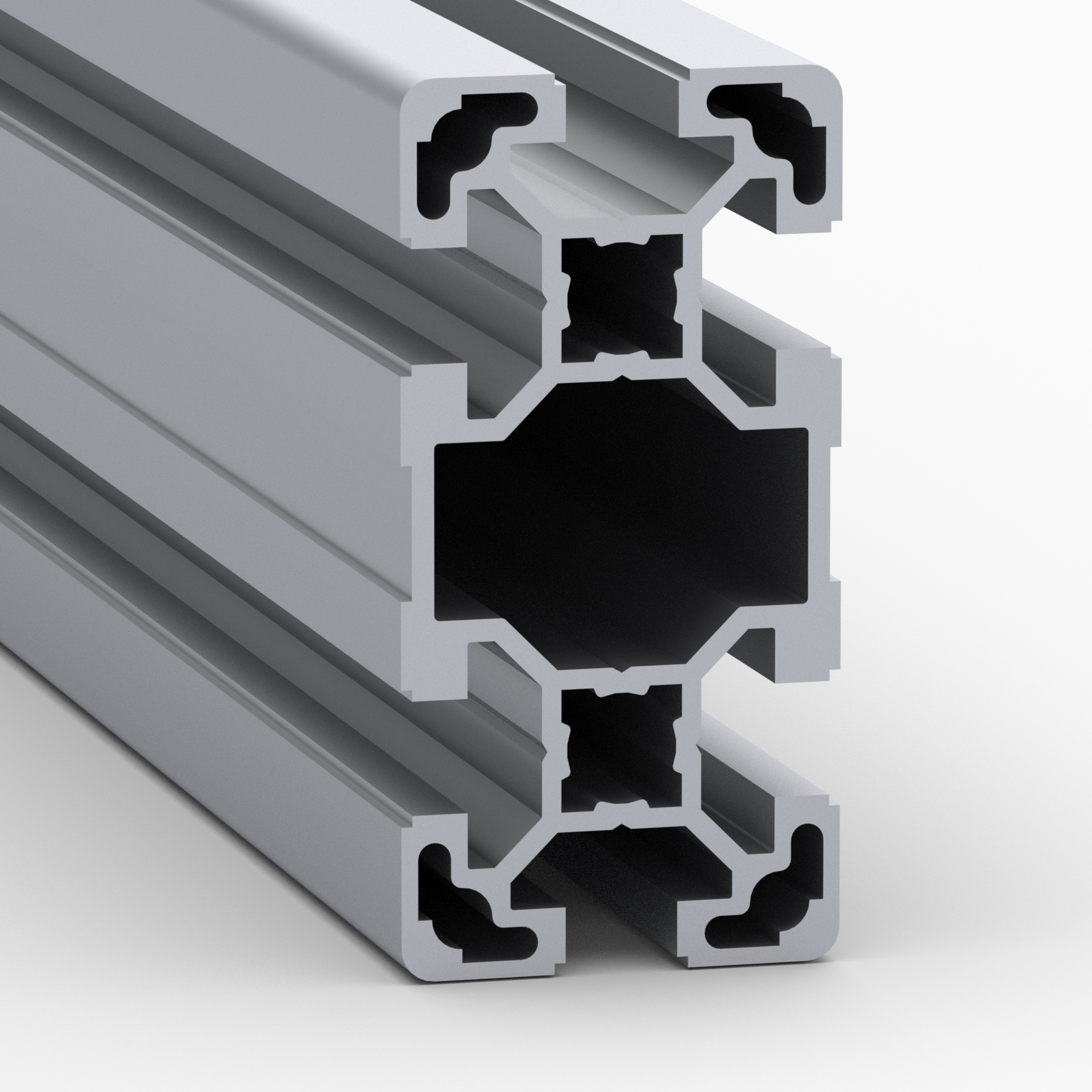

Станочный профиль 40х80 RSI
Алюминиевый конструкционный профиль 40х80 паз 10 мм RSI
OB-4080S10-BP | Профиль 40х80 мм. Паз 10 мм (Без покрытия) изображение 4
OB-4080S10-BP | Профиль 40х80 мм. Паз 10 мм (Без покрытия) изображение 5
OB-4080S10-BP | Профиль 40х80 мм. Паз 10 мм (Без покрытия) изображение 6
OB-4080S10-BP | Профиль 40х80 мм. Паз 10 мм (Без покрытия) изображение 7
2 586.00 руб. от 1 м
от 3 м 2 534.28 ₽ −2%
от 12 м 2 482.56 ₽ −4%
от 24 м 2 430.84 ₽ −6%
от 42 м 2 379.12 ₽ −8%
от 108 м 2 327.40 ₽ −10%
от 240 м 2 275.68 ₽ −12%
Наличие OB-4080S10-BP | Профиль 40х80 мм. Паз 10 мм (Без покрытия)
На складе 2400 м
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
6.04 м
Добавить
5.04 м
Добавить
Купить с резкой пополам или на 3 части · бесплатно
3+3 м
Добавить
2.5+2.5 м
Добавить
2+2+2 м
Добавить

Файлы для скачивания

2D Модель профиля · DXF
DXFСкачать
OB-4080S10-BP | Профиль 40х80 мм. Паз 10 мм (Без покрытия) (2D Модель профиля).DXF
2D Модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-4080S10-BP | Профиль 40х80 мм. Паз 10 мм (Без покрытия) (2D Модель профиля).ZIP
3D Модель профиля · STEP
STEPСкачать
OB-4080S10-BP | Профиль 40х80 мм. Паз 10 мм (Без покрытия) (3D Модель профиля).STEP
3D Модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-4080S10-BP | Профиль 40х80 мм. Паз 10 мм (Без покрытия) (3D Модель профиля).ZIP

Описание

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-4080S10-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 10 мм, серия 40
Длина профиля(макс), мм:
 6040 и 5040
Дробеструйная обработка:
 нет
Ширина паза, мм:
 10
Аналог Bosch Rexroth Group:
 3842993130
Аналог MayTec:
 6E LP (1.11.040080.64LP.60 / 1.11.040080.64LP.60)
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 2.52
Площадь сечения, см2:
 9,33
Момент инерции, Ix(см4):
 16,87
Момент инерции, Iy(см4):
 60
Момент сопротивления, WX (см3):
 15
Момент сопротивления, WY (см3):
 8,435
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-4080S10-BP

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
