Алюминиевый конструкционный профиль 40х120 паз 10 мм
4 850.00 руб. от 1 м.
( -2 % )
4 753.00 РУБ.
от 3 м.
( -3 % )
4 704.50 РУБ.
от 6 м.
( -5 % )
4 607.50 РУБ.
от 12 м.
( -8 % )
4 462.00 РУБ.
от 25 м.
( -10 % )
4 365.00 РУБ.
от 50 м.
( -12 % )
4 268.00 РУБ.
от 100 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков


Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
+
шт.
2.
мм.
+
шт.
3.
мм.
+
шт.
4.
мм.
+
шт.
5.
мм.
+
шт.
Цена 1 реза ( для арт. OB-40120-S10 ): 80 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Максимальная длина заготовки: 6040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

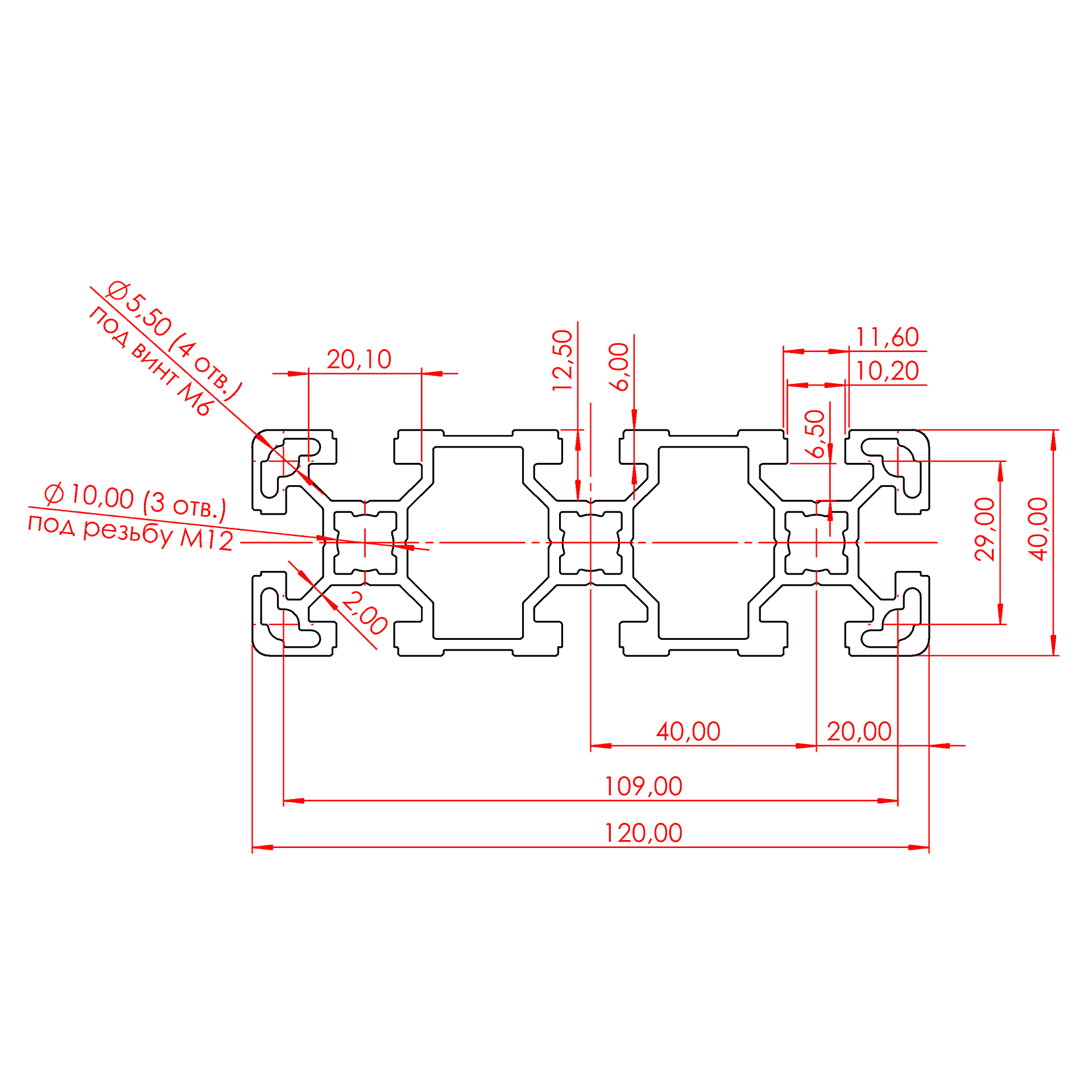

1. OB-40120-S10 | Профиль 40х120 мм. Паз 10 мм (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-40120-S10 | Профиль 40х120 мм. Паз 10 мм (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

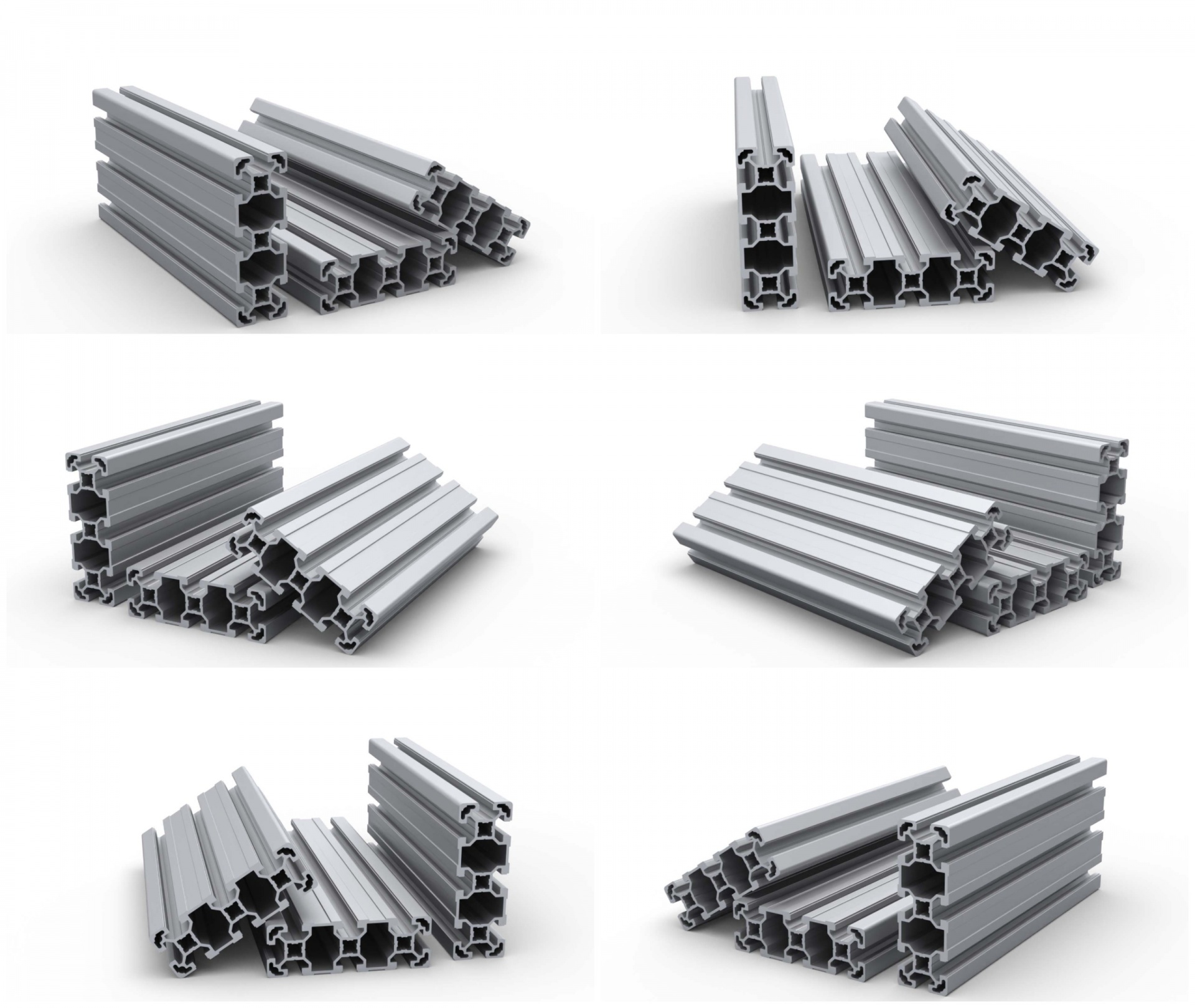

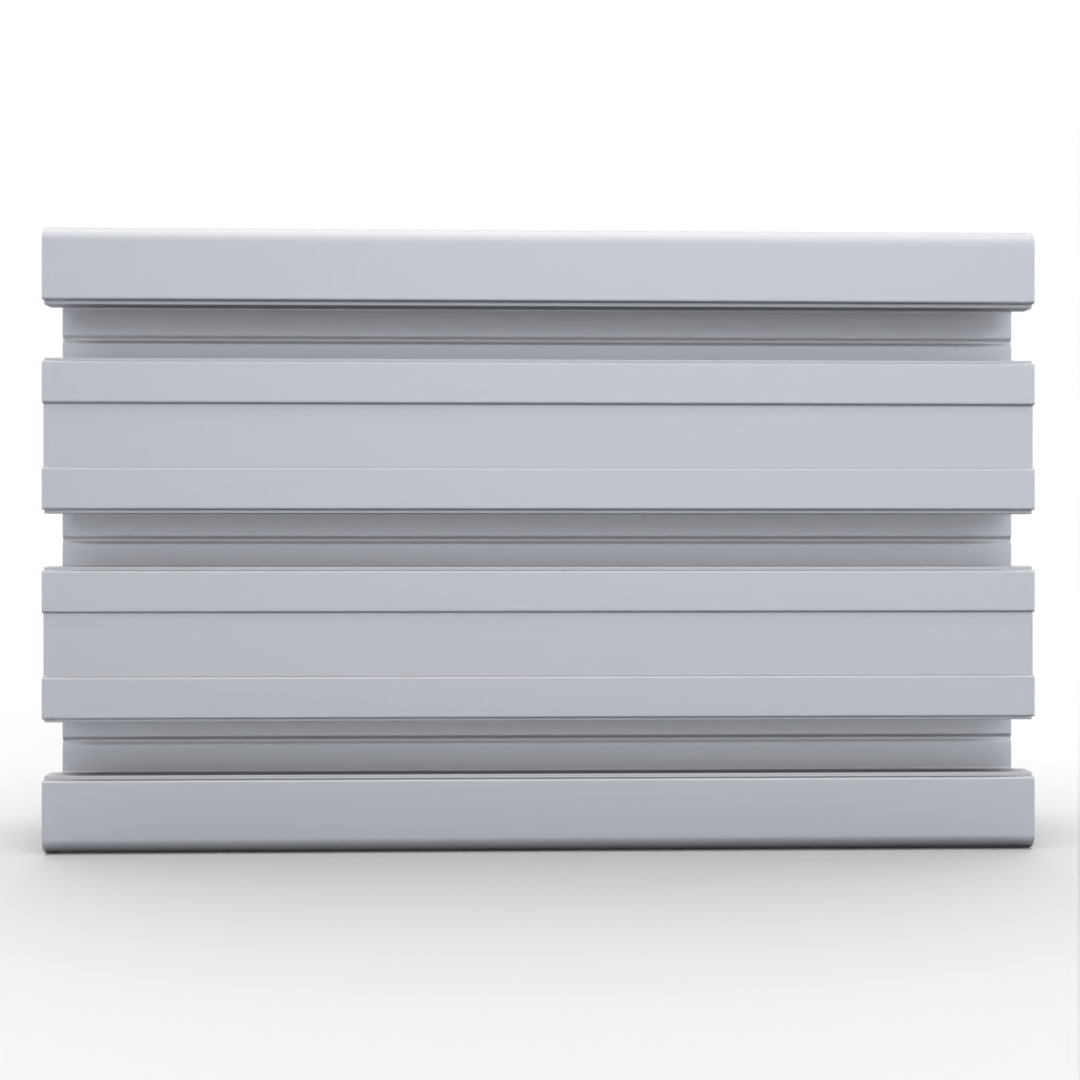

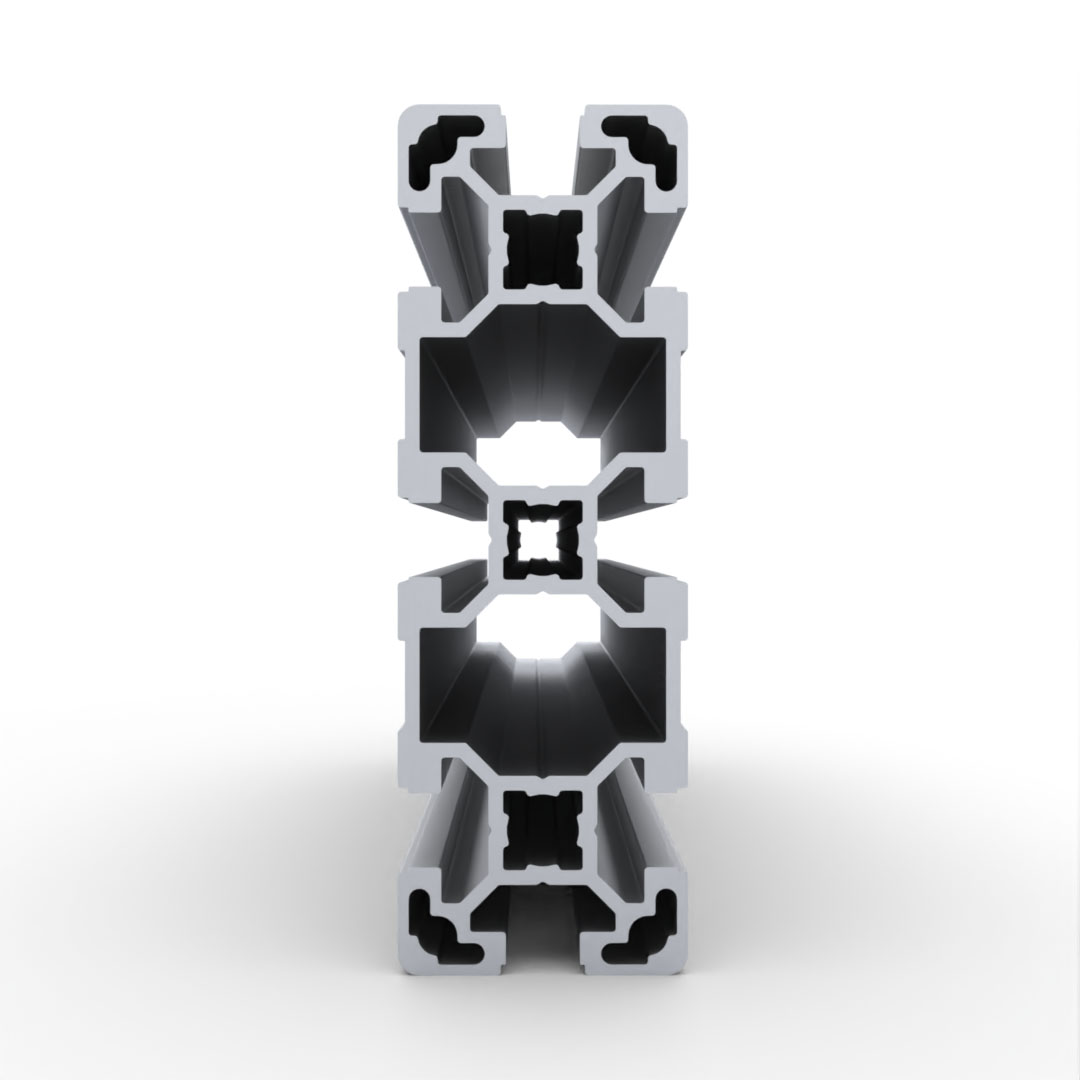

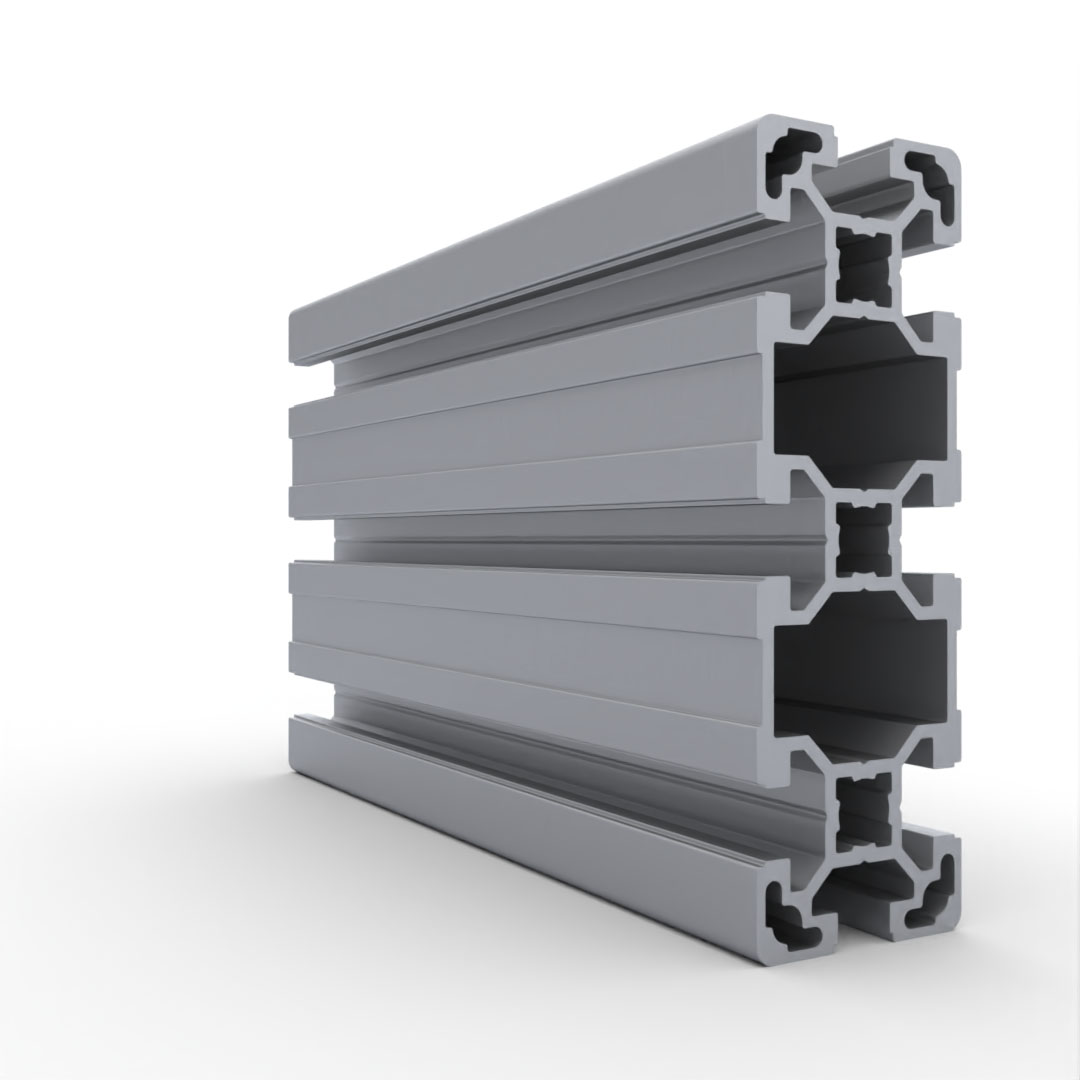

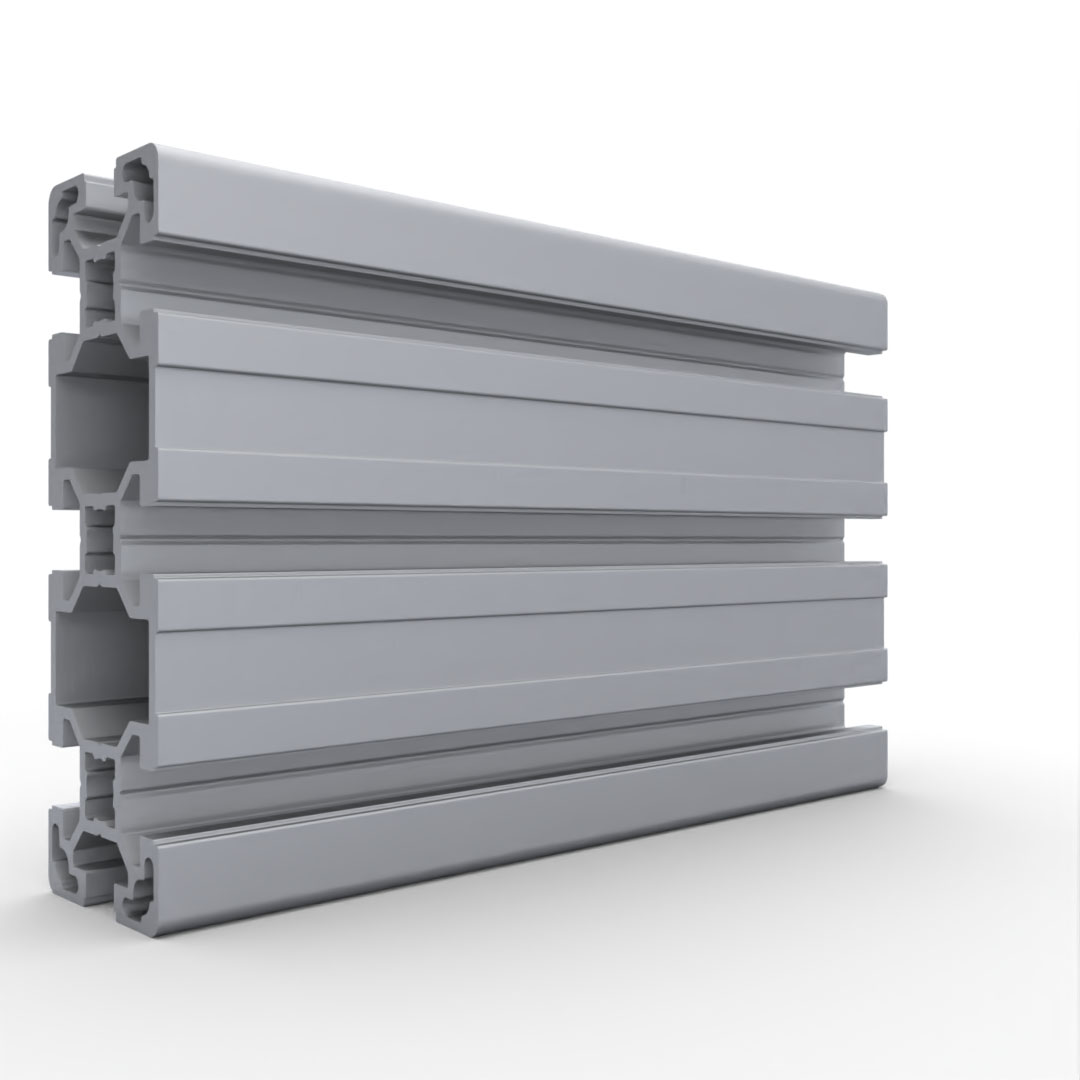

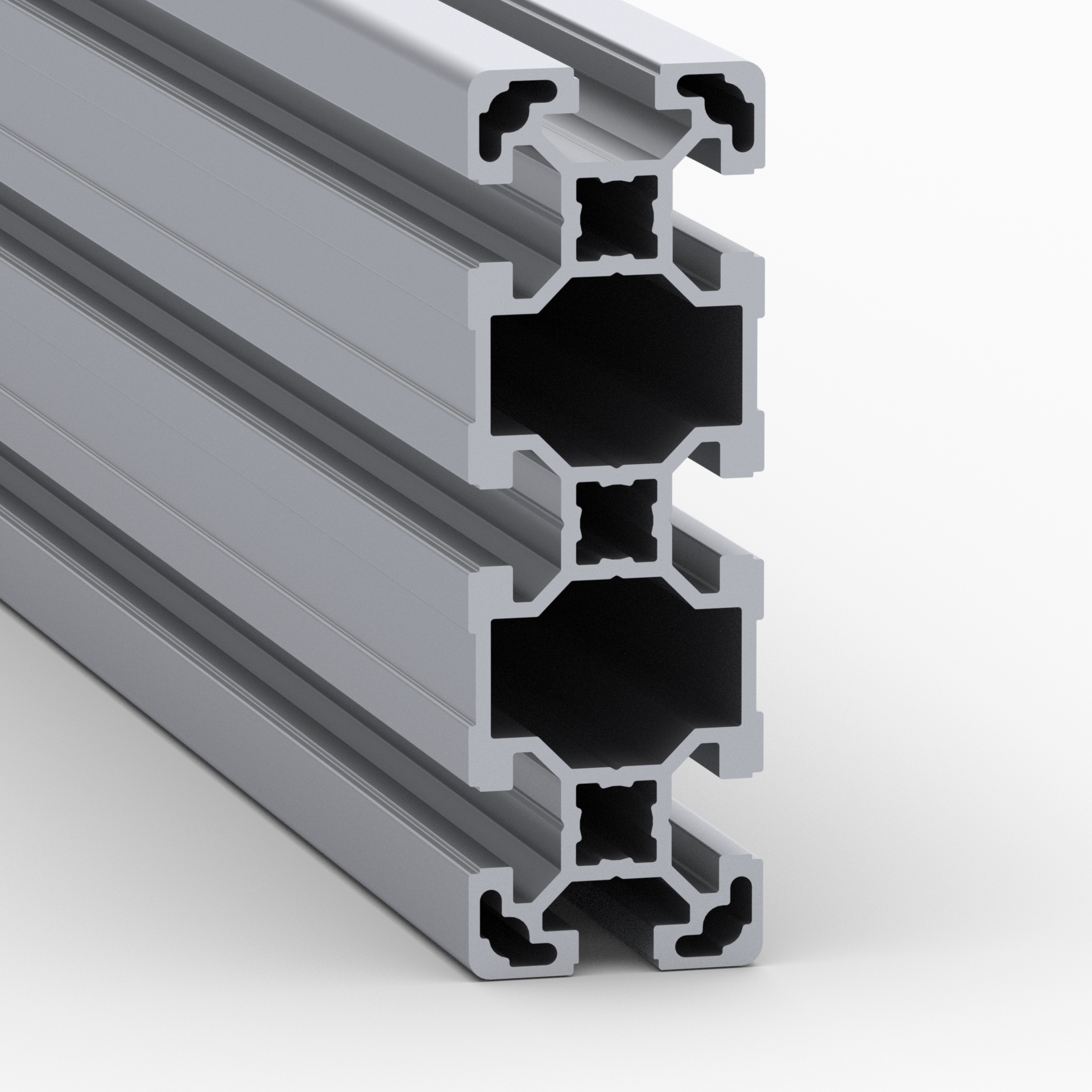

Алюминиевый станочный профиль 40х120 мм. Ширина паза 10 мм. Анодированный

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Конструкционный профиль 40х120 паз 10 мм

Характеристики

Артикул:
OB-40120-S10
Длина профиля(макс), мм:
6040
Дробеструйная обработка:
нет
Профили:
с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
10
Аналог Bosch Rexroth Group:
3842993139
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
3,8
Площадь сечения, см2:
13.8
Момент инерции, Ix(см4):
25,2
Момент инерции, Iy(см4):
192,6
Момент сопротивления, WX (см3):
12,6
Момент сопротивления, WY (см3):
32,1
Цвет:
Серебро
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-40120-S10
