Конструкционный профиль 40х120 мм паз 10 мм без покрытия

Конструкционный профиль 40х120 мм с пазом 10 мм

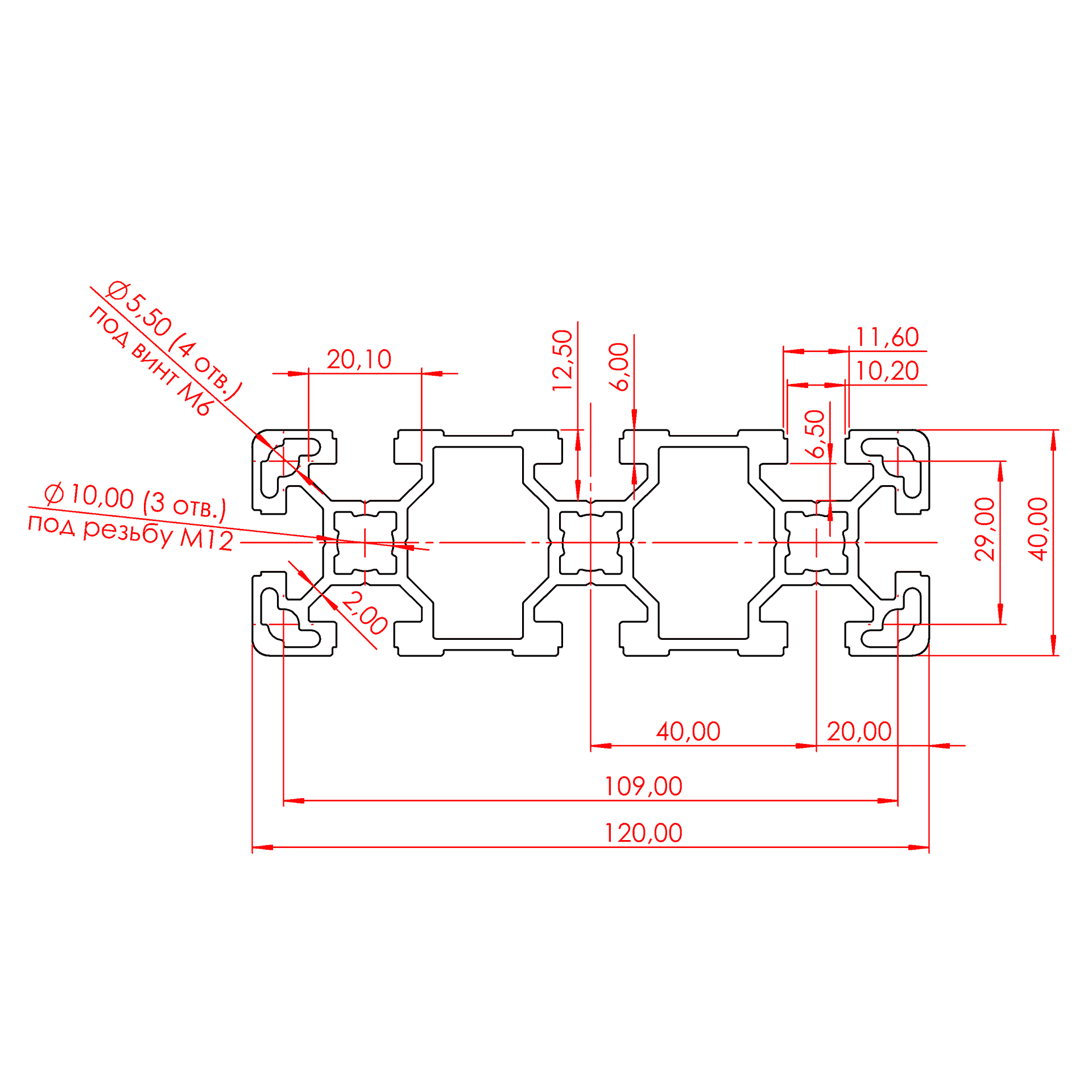

Чертеж конструкционного станочного профиля 40х120 мм с пазом 10 мм

3 610.00 руб. от 1 м.

( -2 % )	3 537.80 РУБ.	от 3 м.
( -3 % )	3 501.70 РУБ.	от 6 м.
( -5 % )	3 429.50 РУБ.	от 12 м.
( -8 % )	3 321.20 РУБ.	от 25 м.
( -10 % )	3 249.00 РУБ.	от 50 м.
( -12 % )	3 176.80 РУБ.	от 100 м.

Введите длину в мм.

Кол-во отрезков

добавить

Стандартные длины хлыстов: 6040 мм
Цена реза: 70 руб.

НА СКЛАДЕ
≈ 300 м.

РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Видео о товаре:

Просмотреть ▼

Описание

Отрезать можем в любой размер, но продается профиль кратно 2-м или 3-м метрам.

Загрузить:

- Чертеж (OB-40120S10.dxf)

- 3D модель (OB-40120S10.step)

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Конструкционный профиль 40х120 паз 10 мм

Характеристики

Артикул:	OB-40120-S10-BP
Длина профиля(макс), мм:	6040
Дробеструйная обработка:	нет
Профили:	с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:	10
Аналог Bosch Rexroth Group:	3842993139
Материал:	AlMgSi 6063 Т6
Покрытие:	Без покрытия
Тип сырья:	Первичное
Вес, кг/м:	3,8
Площадь сечения, см2:	13.8
Момент инерции, Ix(см4):	25,2
Момент инерции, Iy(см4):	192,6
Момент сопротивления, WX (см3):	12,6
Момент сопротивления, WY (см3):	32,1
Предельные отклонения размеров и допуски формы поверхности:	по ГОСТ 8617-2018
