OB-4080S10-HEAVY | Профиль 40х80 мм. Тяжелый. Паз 10 мм. (Анодированный)

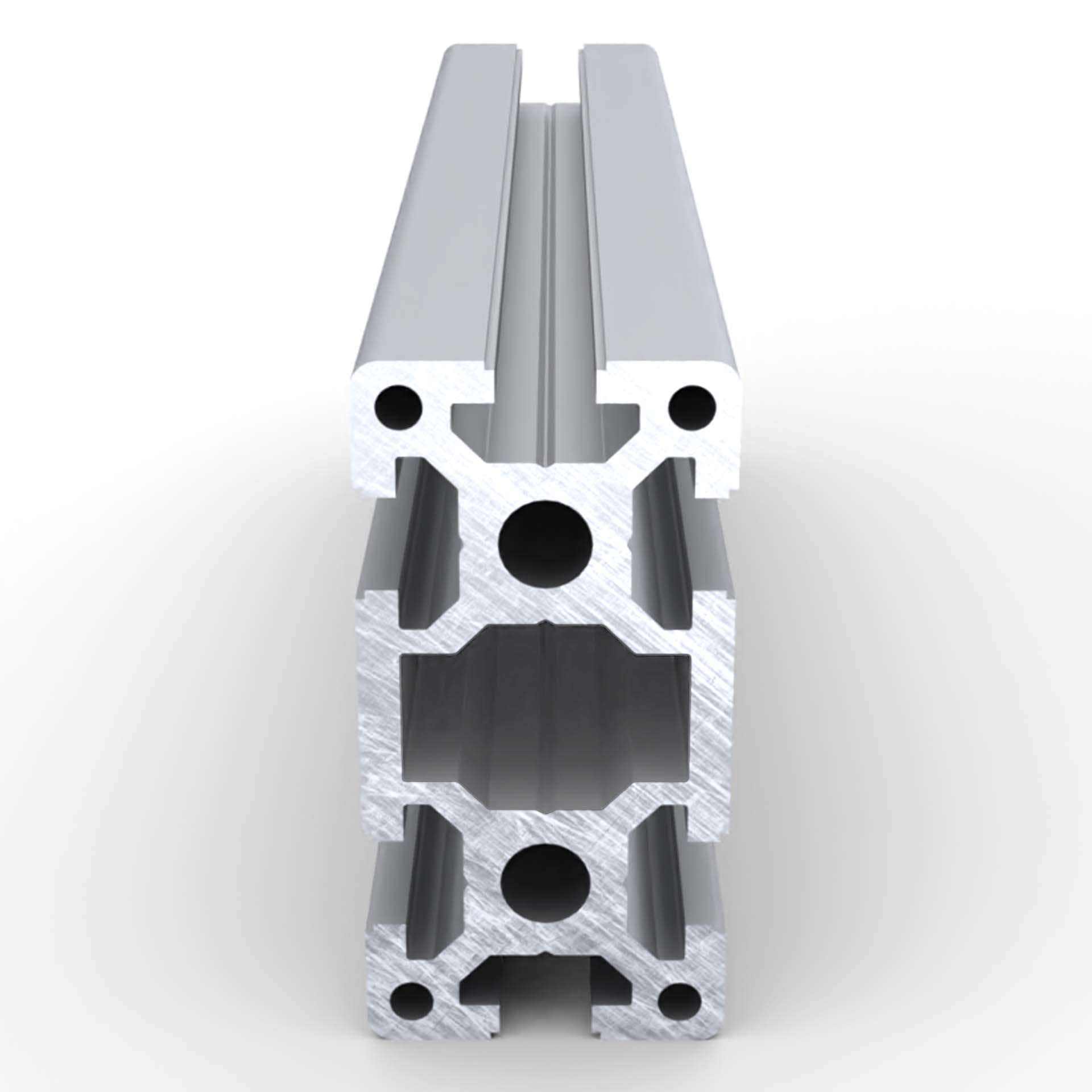

Усиленный конструкционный профиль 40х80

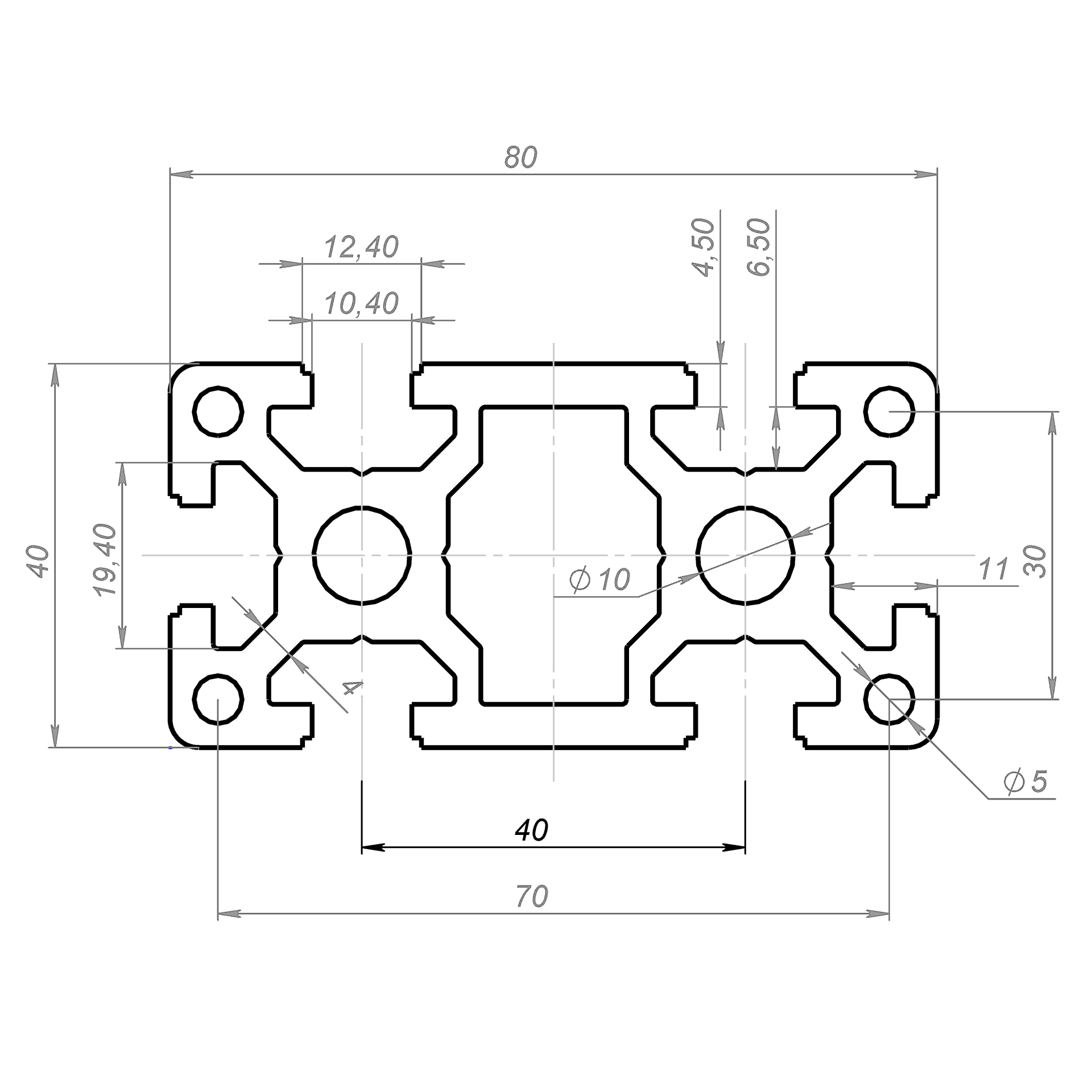

Чертеж станочного усиленного профиля 40х80 с пазом 10 мм

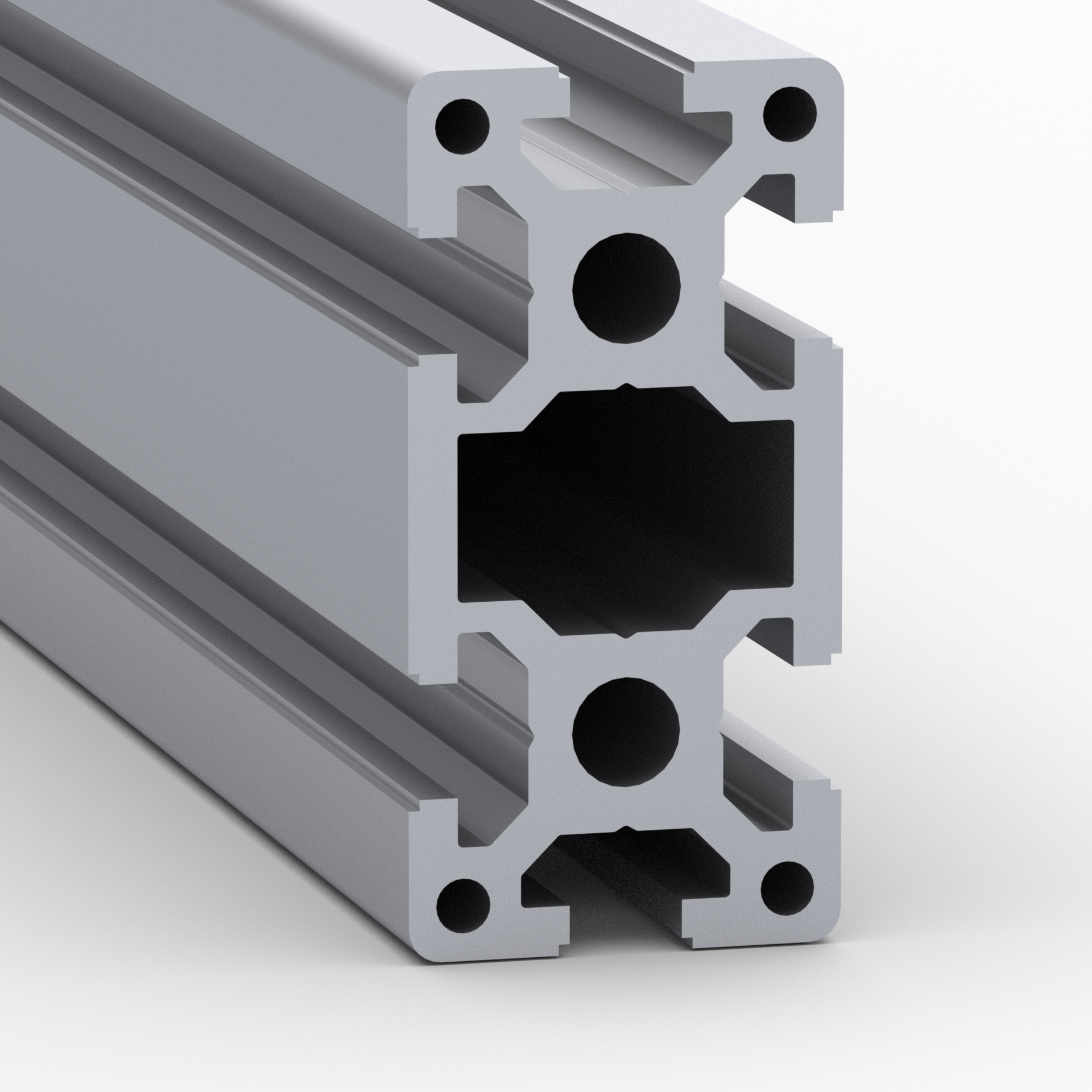

Конструкционный профиль 40х80 тяжелый, анодированный
Анодированный станочный профиль 40х80 тяжелый

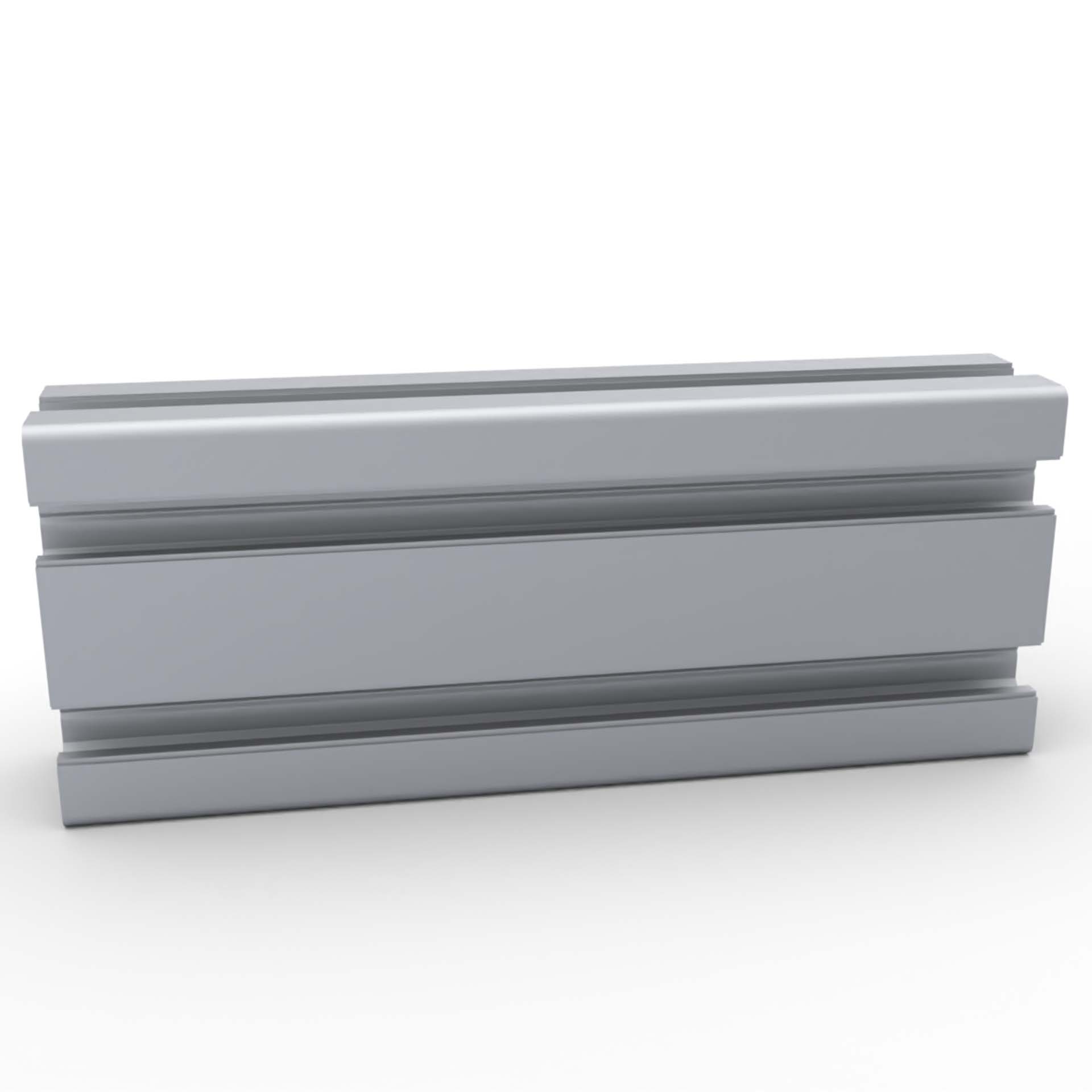

Тяжелый алюминиевый профиль 40х80, анодированный
Алюминиевый конструкционный профиль 40х80 паз 10 мм, тяжелый
4 890.00 руб. от 1 м.
( -2 % )
4 792.20 РУБ.
от 3 м.
( -3 % )
4 743.30 РУБ.
от 6 м.
( -5 % )
4 645.50 РУБ.
от 12 м.
( -8 % )
4 498.80 РУБ.
от 24 м.
( -10 % )
4 401.00 РУБ.
от 48 м.
( -12 % )
4 303.20 РУБ.
от 96 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков
добавить
Наличие OB-4080S10-HEAVY | Профиль 40х80 мм. Тяжелый. Паз 10 мм. (Анодированный)
НА СКЛАДЕ
≈ 90 м.
Калькулятор прогиба алюминиевого конструкционного профиля
РАССЧИТАТЬ
ПРОГИБ ПРОФИЛЯ

Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
—
+
шт.
2.
мм.
—
+
шт.
3.
мм.
—
+
шт.
4.
мм.
—
+
шт.
5.
мм.
—
+
шт.
Цена 1 реза ( для арт. OB-4080S10-HEAVY ): 66 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Максимальная длина заготовки: 6040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

1. OB-4080S10-HEAVY | Профиль 40х80 мм. Тяжелый. Паз 10 мм. (Анодированный) (2D Модель профиля).DXF
Скачать
2. OB-4080S10-HEAVY | Профиль 40х80 мм. Тяжелый. Паз 10 мм. (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
 OB-4080S10-HEAVY
Длина профиля(макс), мм:
 6040
Дробеструйная обработка:
 Есть
Профили:
 с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
 10
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Анодирование
Тип сырья:
 Первичное
Вес, кг/м:
 3,8
Площадь сечения, см2:
 14,01
Момент инерции, Ix(см4):
 22,34
Момент инерции, Iy(см4):
 86,11
Момент сопротивления, WX (см3):
 11,17
Момент сопротивления, WY (см3):
 21,53
Цвет:
 Серебро
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2018
Качество поверхностей:
 На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018
