1071 | Угловой соединитель 80х80

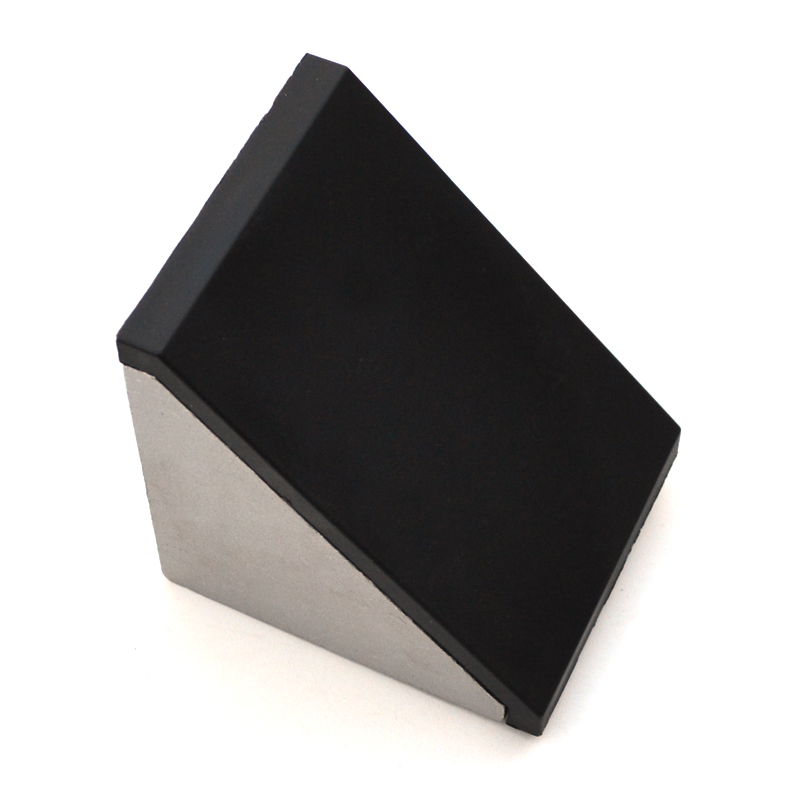

Угловой соединитель 80х80 с пластиковой крышкой

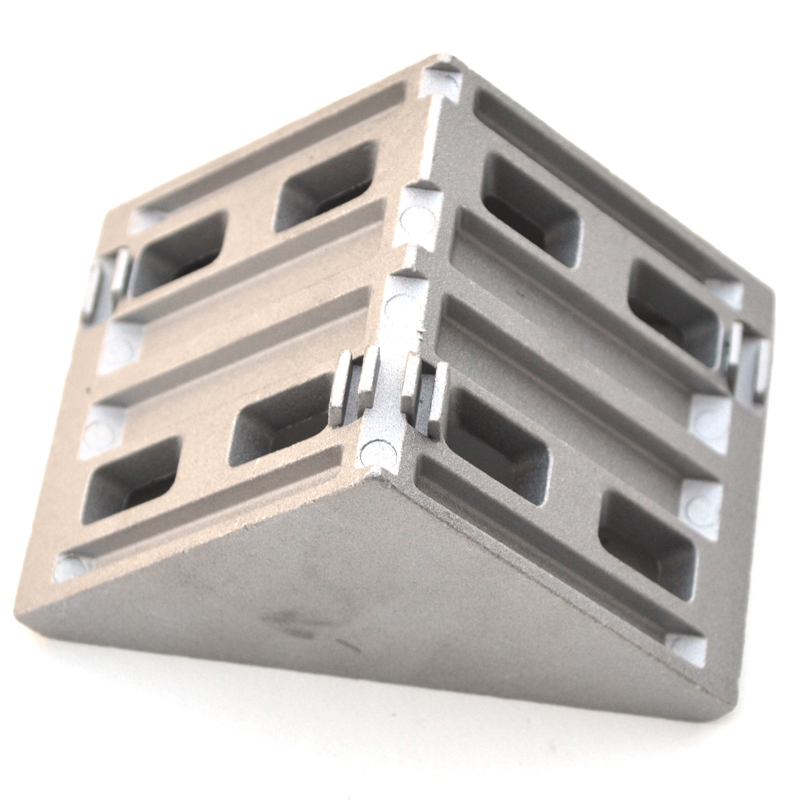

Угловой соединитель 80х80, арт. 1071 без заглушки

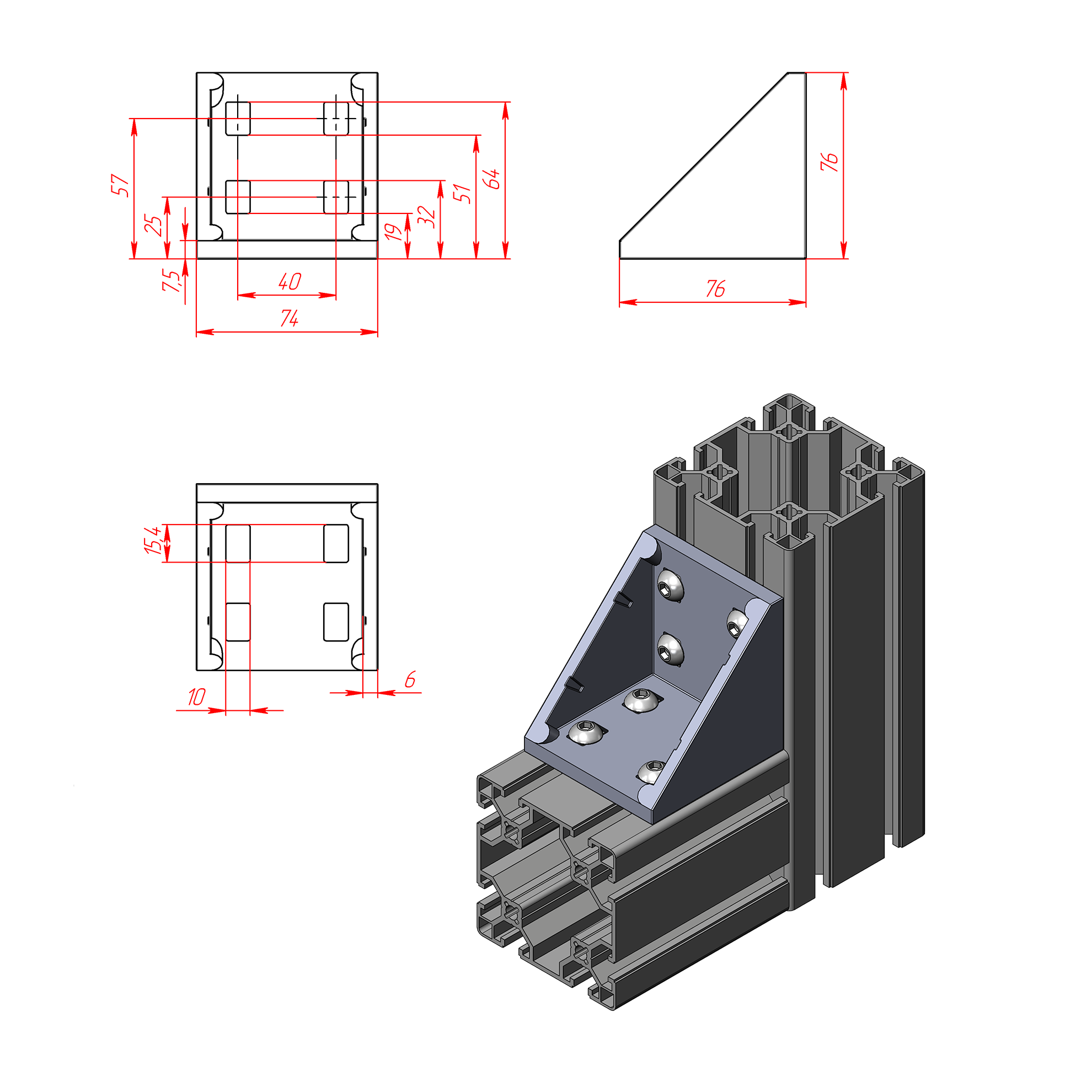

Чертеж углового соединителя 80х80, арт. 1071

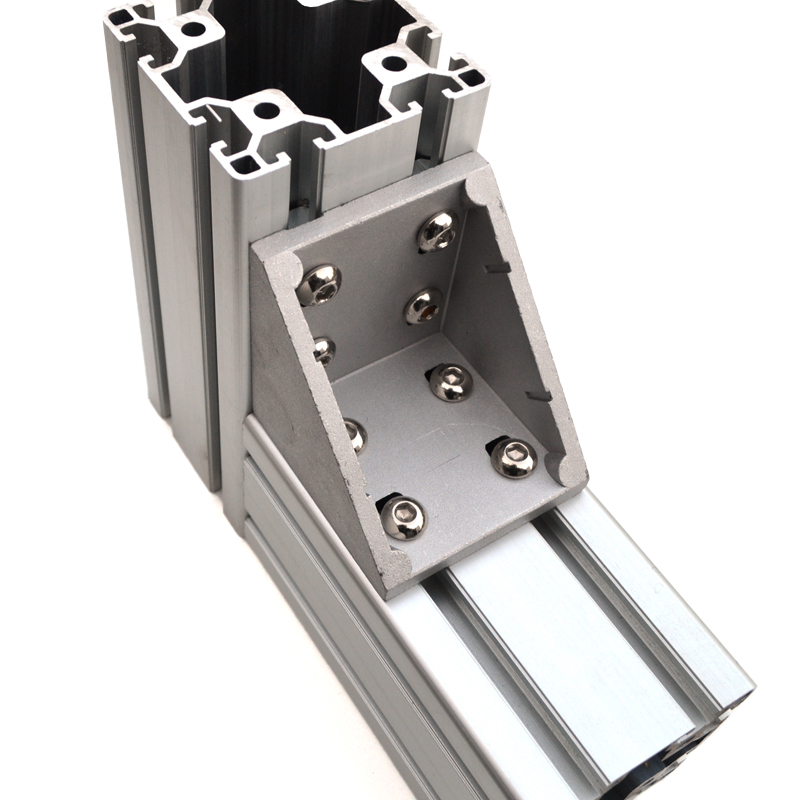

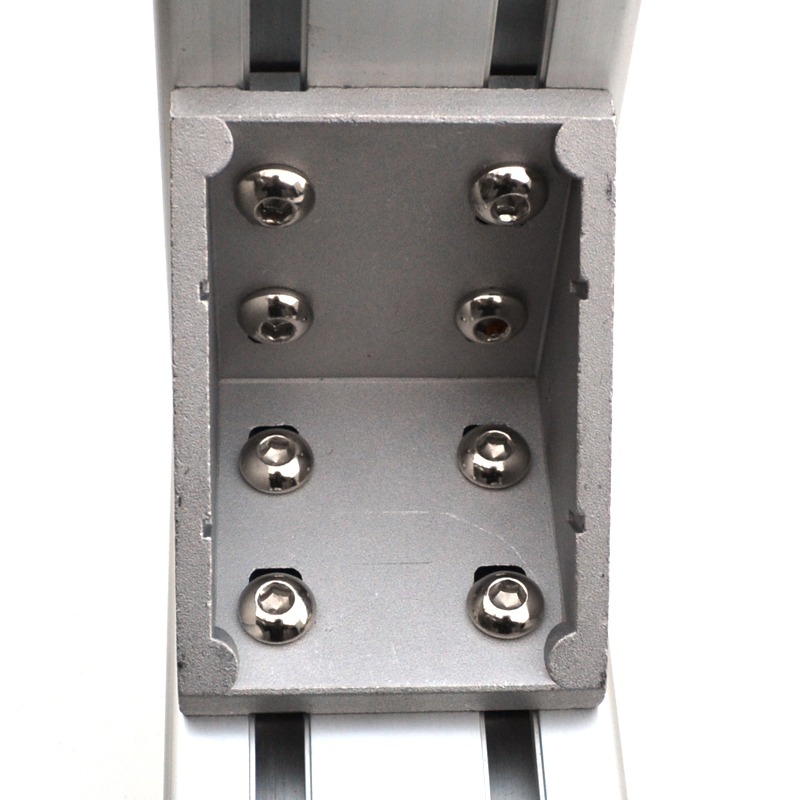

Угловой соединитель арт. 1071 в конструкционных профилях 80х80

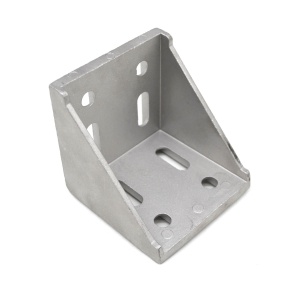

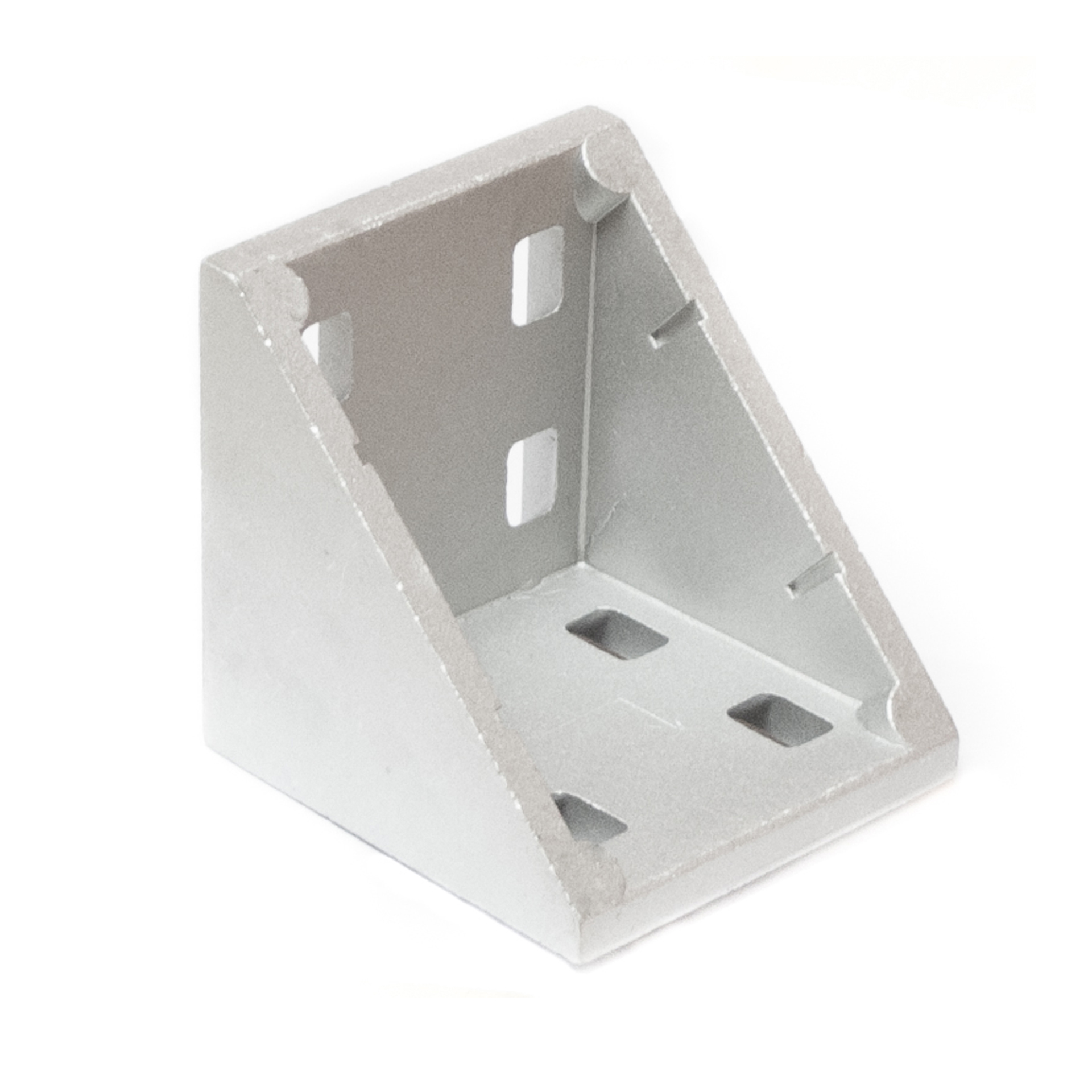

Алюминиевый угловой соединитель 80х80, арт. 1071
Комплект углового соединителя 80х80, артикул 1071

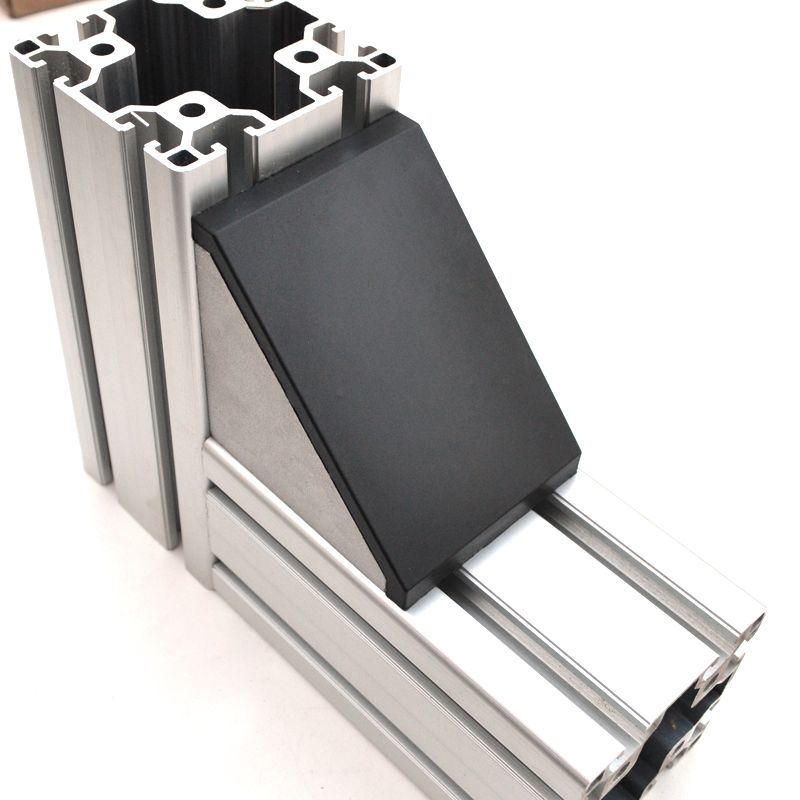

Литой алюминиевый угловой соединитель 80х80 арт. 1071 с пластиковой крышкой
622.00 руб. от 1 шт.
( -3 % )
603.34 РУБ.
от 20 шт.
( -4 % )
597.12 РУБ.
от 50 шт.
( -6 % )
584.68 РУБ.
от 100 шт.
( -8 % )
572.24 РУБ.
от 500 шт.
( -10 % )
559.80 РУБ.
от 1000 шт.
RSI
Количество
добавить
Наличие 1071 | Угловой соединитель 80х80
НА СКЛАДЕ
≈ 2000 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Перейти к комплектам крепежей
Смотреть комплекты сопутствующих
крепежных элементов

Описание

Угловой соединитель 80х80 мм, под Т-паз 8/10 мм
Совместим с конструкционными профилями: 40х80, 80х80

Аналог Bosch Rextoth Group 3842530231
Обращаем Ваше внимание, что уголок универсальный и имеет центрирующие под паз выступы сразу и под 8й и под 10й пазы. Для установки в профили с пазом 8 мм, выступы под 10 мм необходимо отломать плоской отверткой.
Угловые соединители с центрирующими выступами обеспечивают быструю и точную сборку конструкции с защитой против вращения.
Характерное отличие заключается в отсутствии подготовки профилей и высокой прочностью соединения.
Загрузить:
- 3D модель (1071.STEP)
- Чертеж  (1071.PDF)


Характеристики

Артикул:
 1071
Профили:
 с пазом 8 мм, серия 40, с пазом 10 мм, 80х80, 80х120, 80х160
Ширина паза, мм:
 8
Аналог Bosch Rexroth Group:
 3842530231
Материал:
 Алюминий литой под давлением
Покрытие:
 без покрытия
Вес, кг:
 0.254
Цвет:
 Алюминий, Серый


Комплекты сопутствующих крепежных элементов

▼
К профилям серии 40 с пазом 8 мм
Вариант 1
▼
руб./комлпект.
8 шт.
+
8 шт.
1. 5027 | Болт Т-образный М8х25 паз 8 серия 40 - 8 шт.
2. Гайка с фланцем М8 DIN6923 - 8 шт.
добавить комплект
( в наличии )
Вариант 2
▼
руб./комлпект.
8 шт.
+
8 шт.
добавить комплект
( в наличии )
Вариант 3
▼
руб./комлпект.
8 шт.
+
8 шт.
добавить комплект
( в наличии )
К профилям серии 40 с пазом 10 мм
Вариант 1
▼
руб./комлпект.
8 шт.
+
8 шт.
1. 5031 | Болт Т-образный М8х25 паз 10 - 8 шт.
2. Гайка с фланцем М8 DIN6923 - 8 шт.
добавить комплект
( в наличии )
Вариант 2
▼
руб./комлпект.
8 шт.
+
8 шт.
1. Винт М8х20 ISO7380 (полусфера) кл. пр. 10.9 - 8 шт.
2. 5018 | Т-гайка, Паз 10, М8 - 8 шт.
добавить комплект
( в наличии )
Вариант 3
▼
руб./комлпект.
8 шт.
+
8 шт.
добавить комплект
( в наличии )
Вариант 4
▼
руб./комлпект.
8 шт.
+
8 шт.
добавить комплект
( в наличии )
Вариант 5
▼
руб./комлпект.
8 шт.
+
8 шт.
добавить комплект
( в наличии )

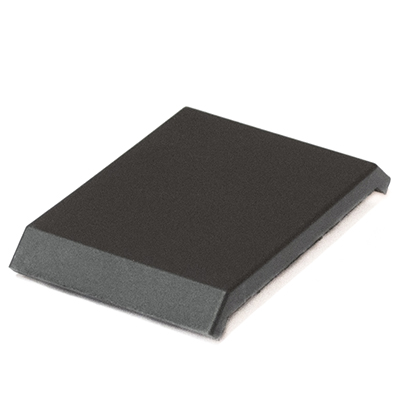

Декоративная заглушка
Вариант 1
▼
руб./комлпект.
1 шт.

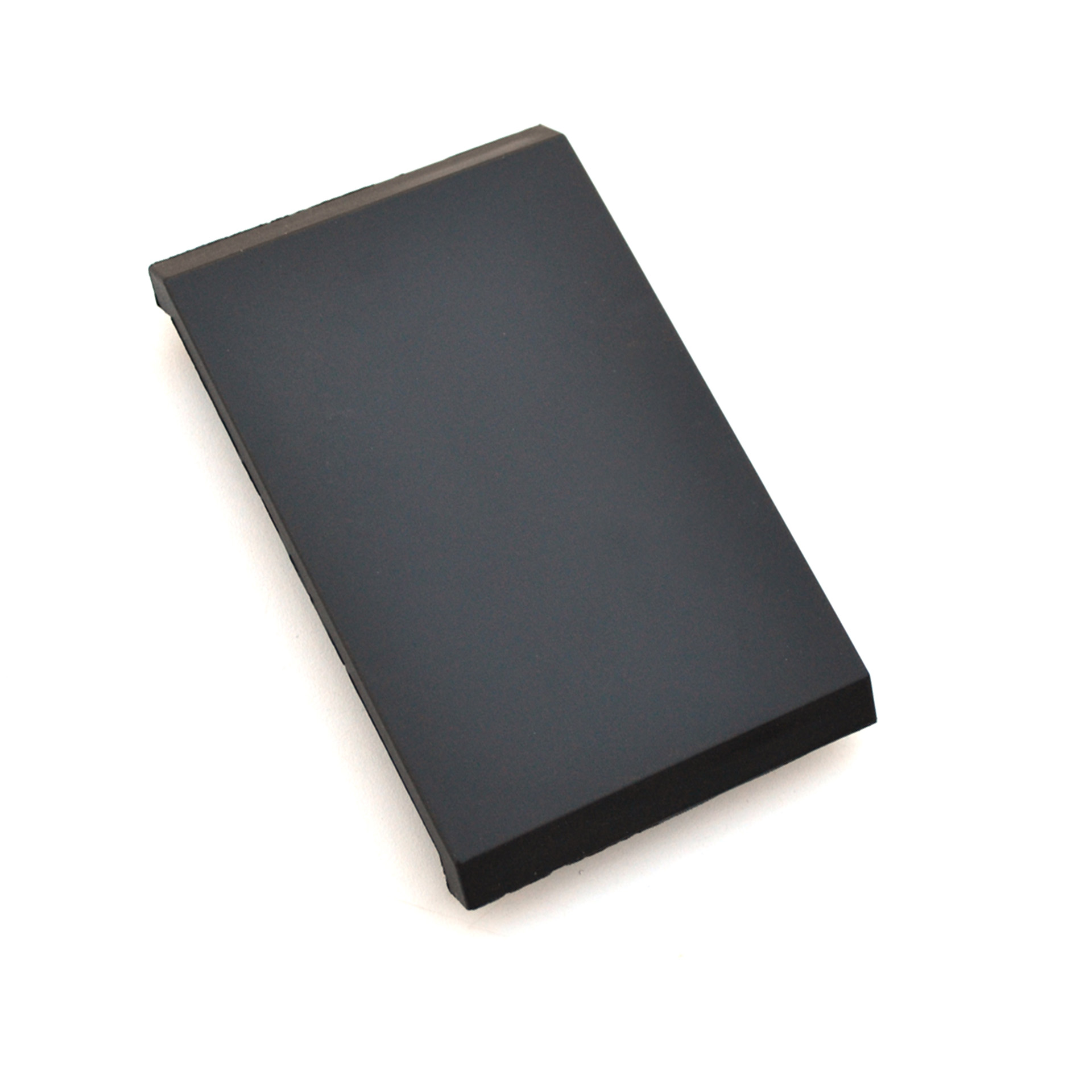

1. 1071cap/4060 | Заглушка к угловому соединителю 80х80 мм арт. 1071 - 1 шт.
добавить комплект
( в наличии )
