RSI
Количество

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

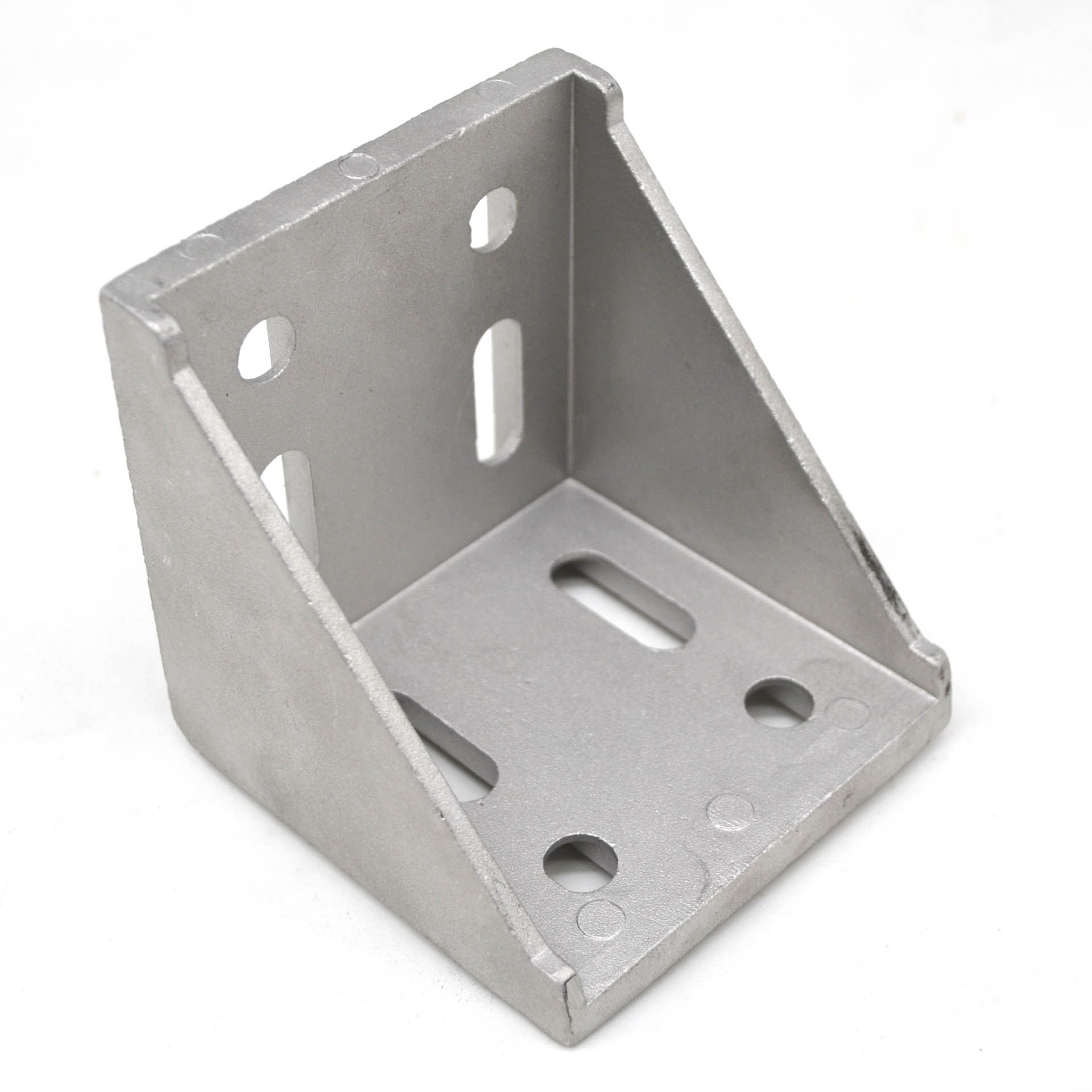

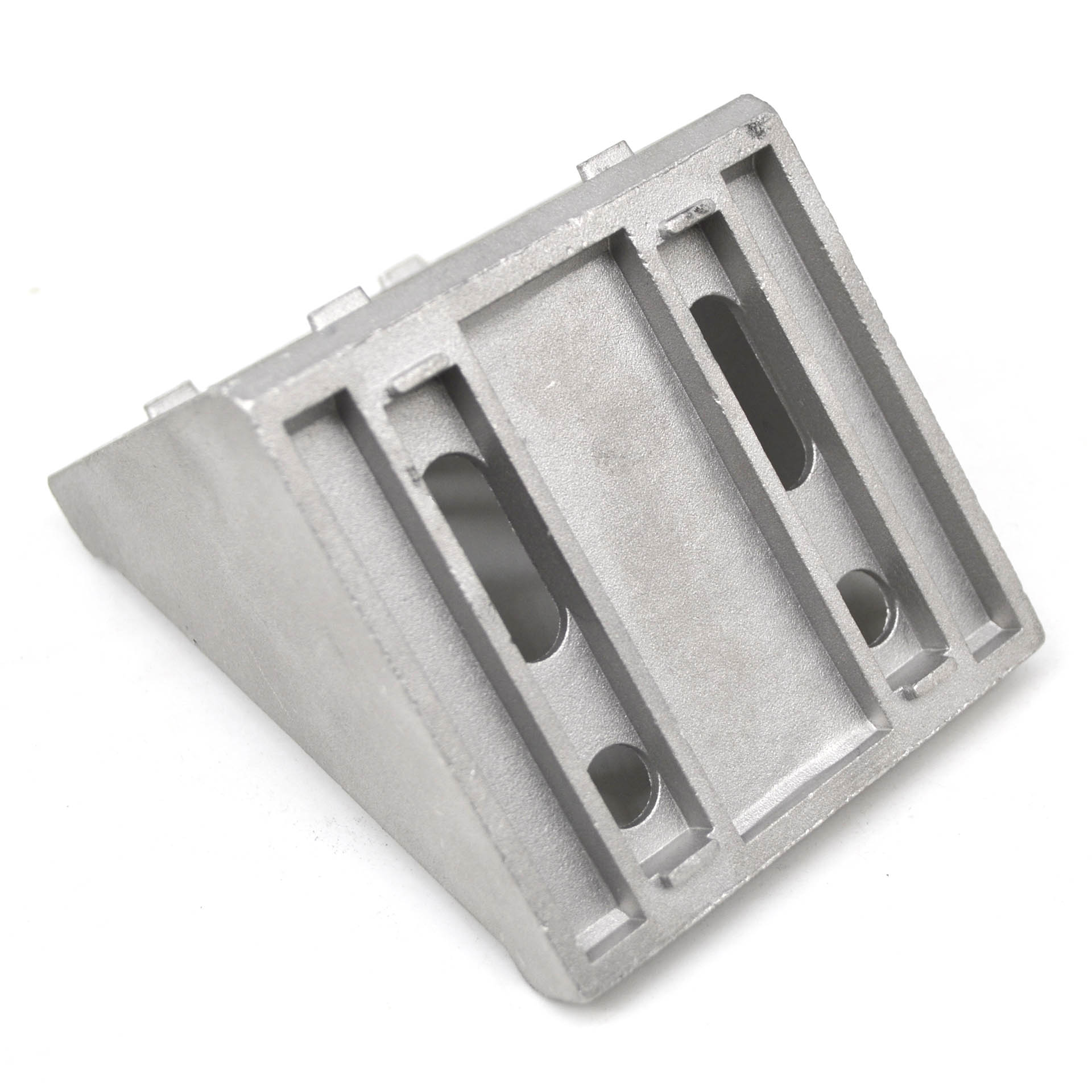

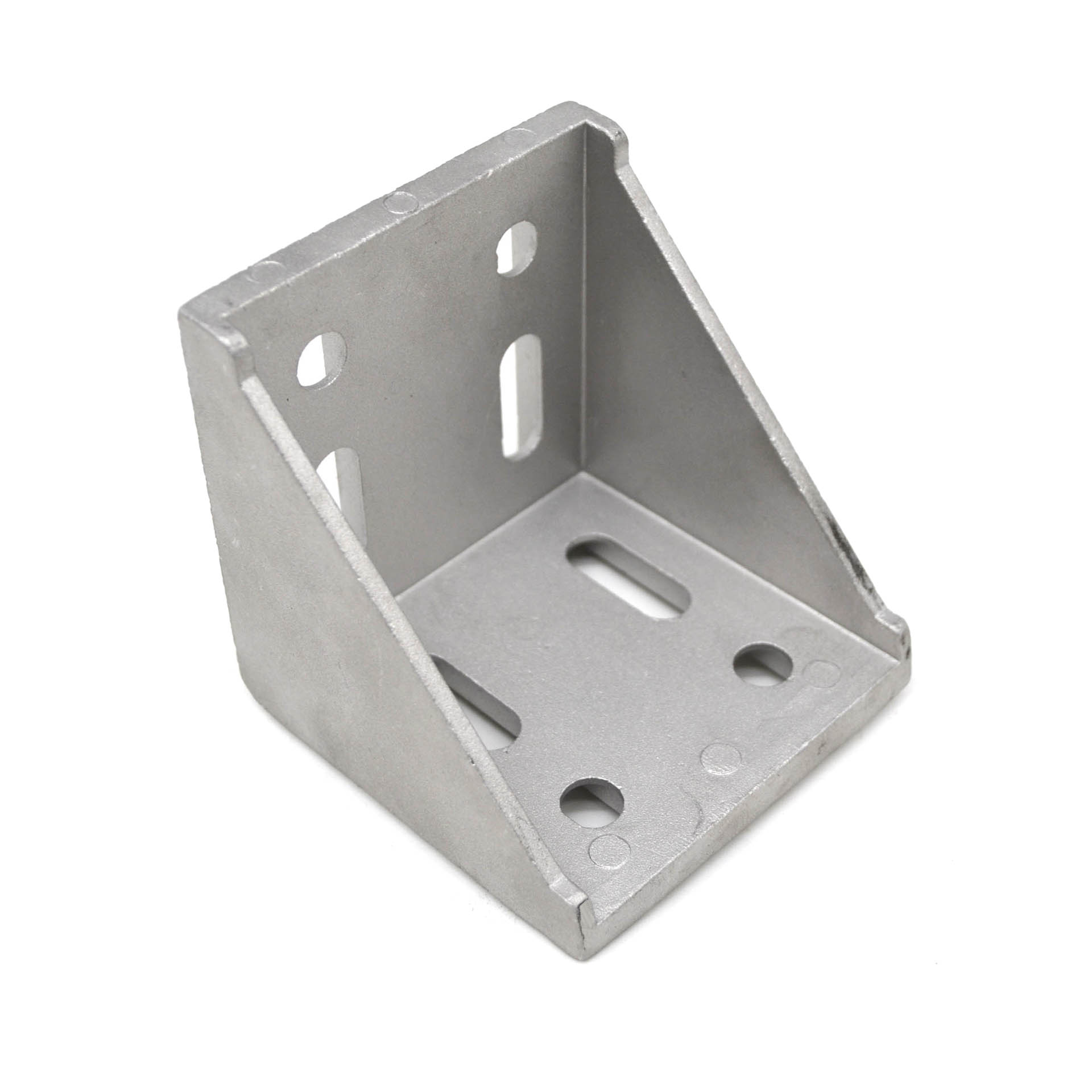

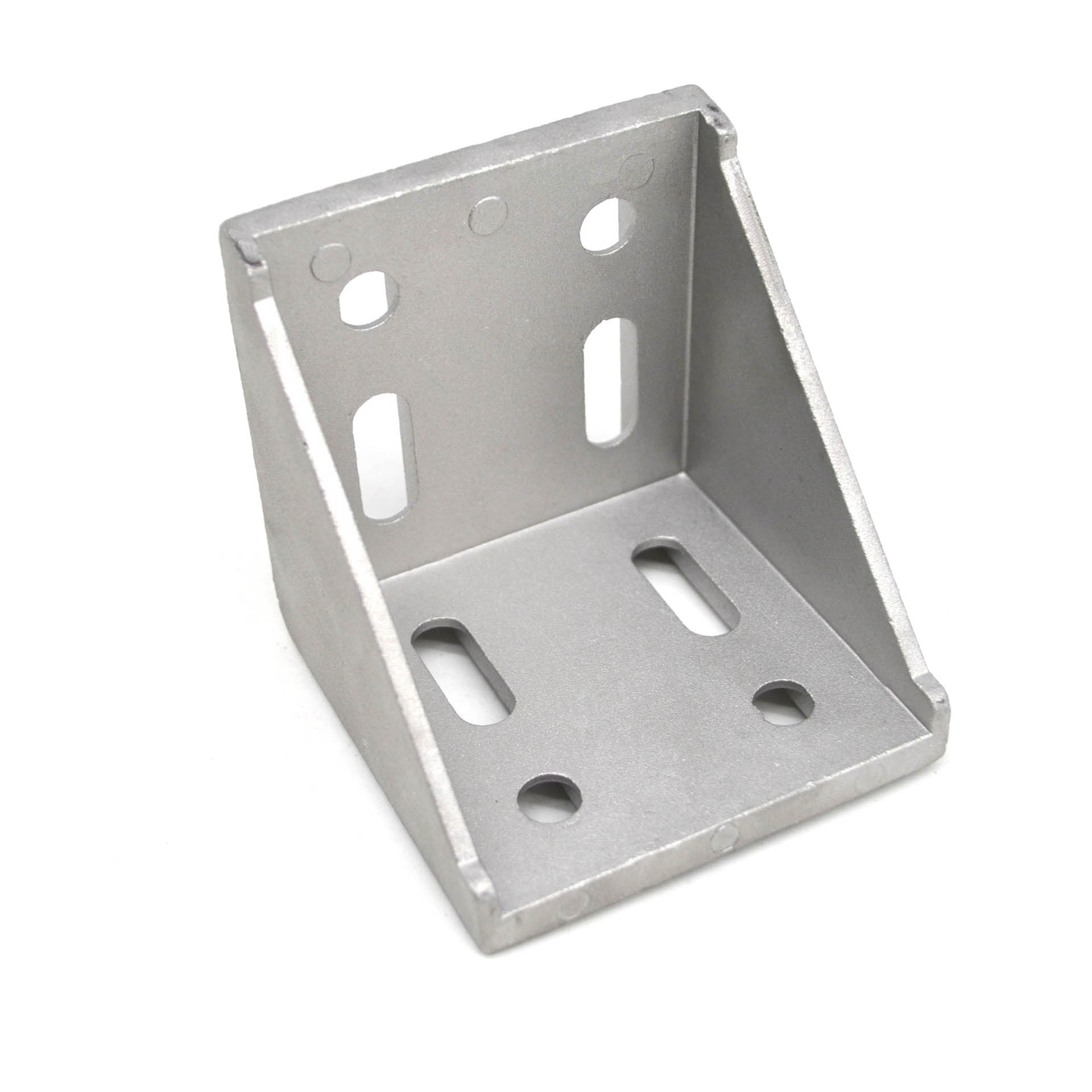

Угловой соединитель 80х80 мм, к соответствующим профилям с пазом 8 мм.


Загрузить:
- 3D модель (1020.step)

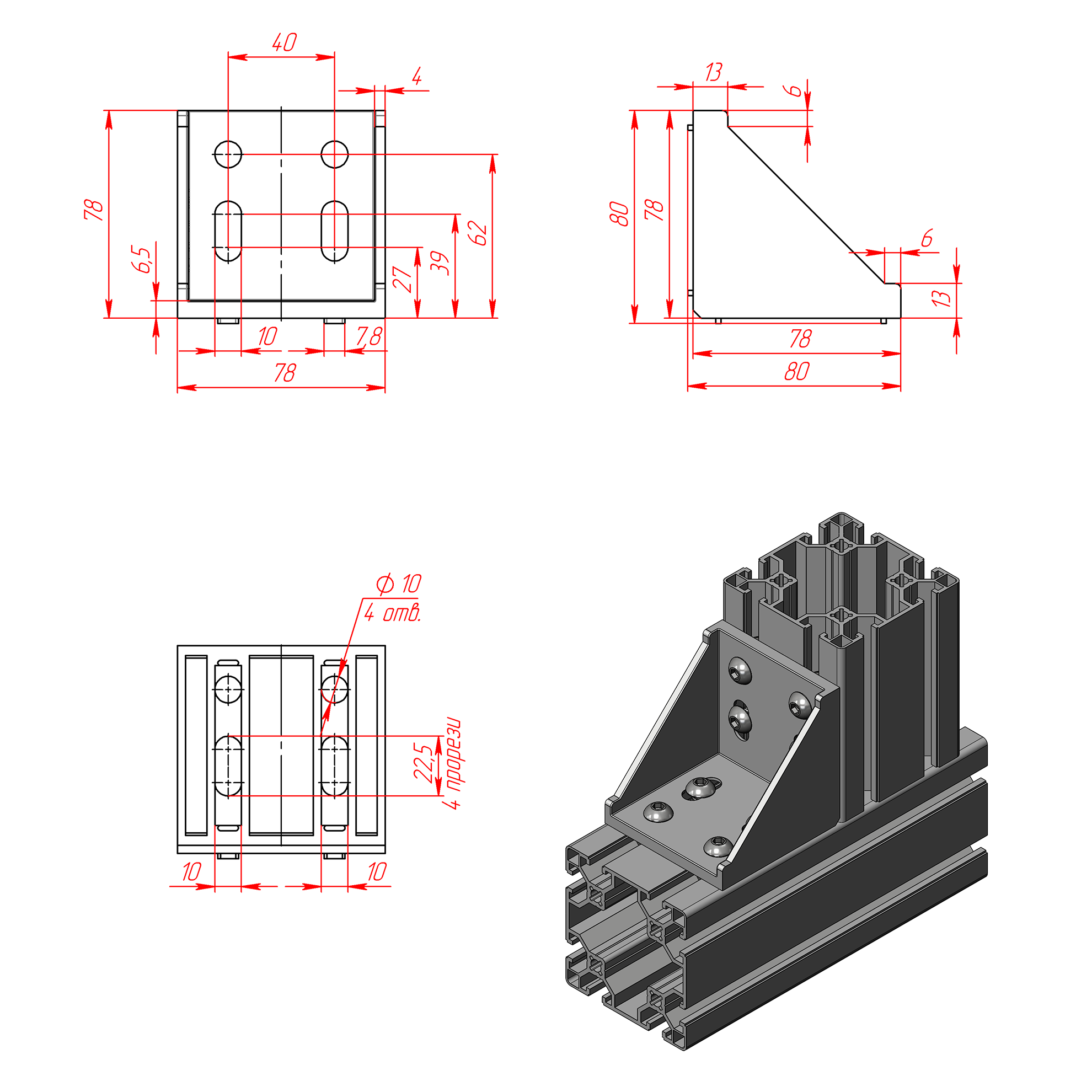

- Чертеж  (1020.pdf)

Не забудьте купить комплект крепежа к угловому соединителю 80х80 арт. 1020:

К профилям серии 40 с пазом 8 мм:

Вариант 1:
1. Т-Болт М8х25 (40) арт. 5027 - 8 шт.
2. Гайка c фланцем M8 DIN6923 - 8 шт.

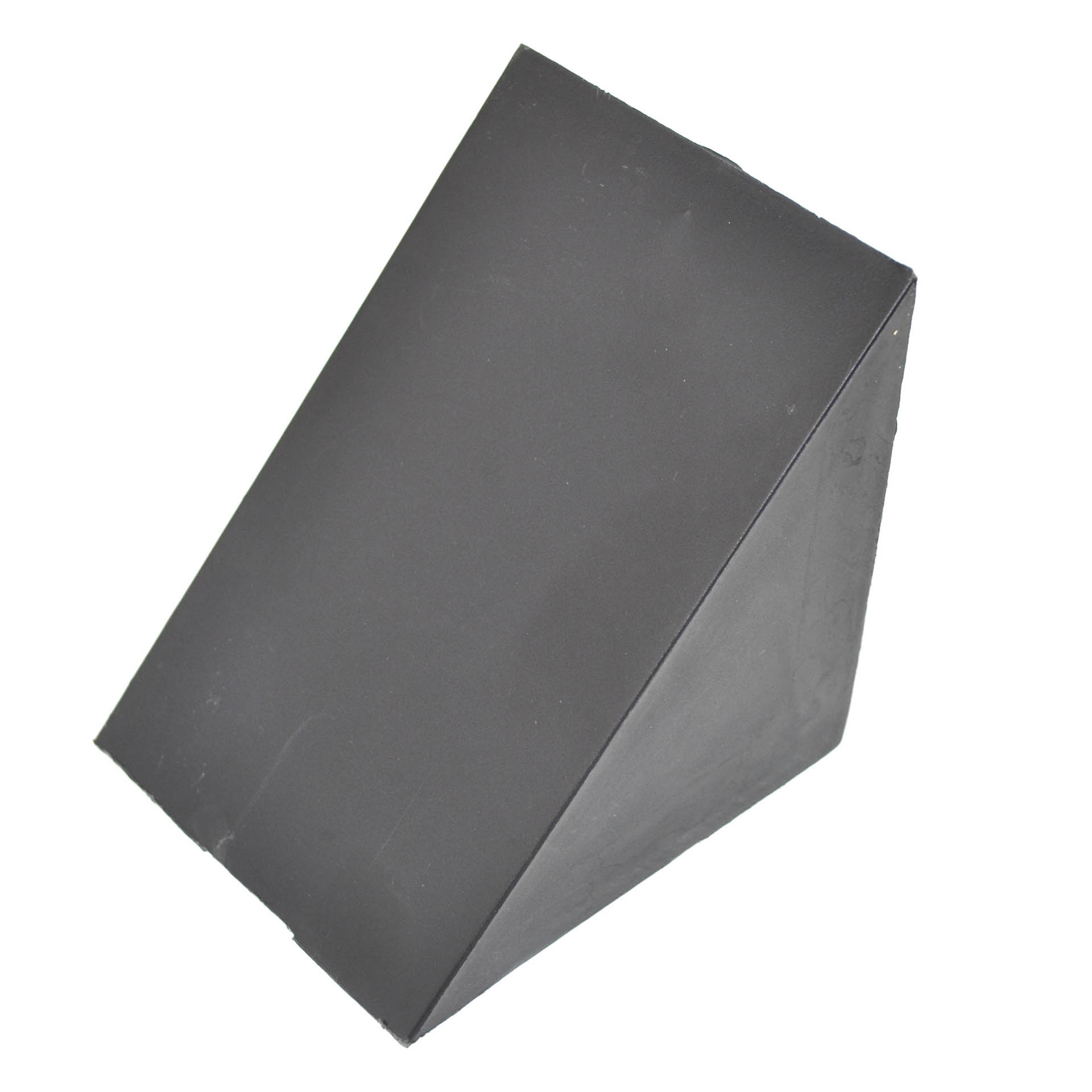

3. Заглушка арт. 4114 - 1 шт.

Вариант 2:
1. Винт М8х16 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый М8-40 арт. 5071 - 8 шт.
   - или Винт М6х16 (ISO7380 или DIN912) - 8 шт. + Т-гайка М6-40 арт. 5011 - 8 шт.
   - или Винт М8х16 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый закладной, с фиксатором М8-40 арт. 5260 - 8 шт.
   - или Т-Болт М8х25 (40) арт. 5027 - 8 шт. + Гайка М8 DIN934 - 8 шт.
2. Шайба М8 увеличенная - 8 шт.
3. Заглушка арт. 4114 - 1 шт.

К профилям серии 40 с пазом 10 мм:

Вариант 1:
1. Т-Болт М8х25 паз 10 арт. 5031 - 8 шт.
2. Гайка c фланцем M8 DIN6923 - 8 шт.
3. Заглушка арт. 4114 - 1 шт.

Вариант 2:
1. Винт М8х16 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый М8 паз 10 арт. 5074 - 8 шт.
   - или Винт М8х16 (ISO7380 или DIN912) - 8 шт. + Т-гайка М8 паз 10 арт. 5018 - 8 шт.
   - или Винт М8х16 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый закладной, с фиксатором М8 паз 10 арт. 2A11.A41A.01 - 8 шт.
   - Т-Болт М8х25 паз 10 арт. 5031 - 8 шт. + Гайка М8 DIN934 - 8 шт.
2. Шайба М8 увеличенная - 8 шт.
3. Заглушка арт. 4114 - 1 шт.

Характеристики

Артикул:
1020
Профили:
с пазом 8 мм, с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160, 80х80, 80х120, 80х160
Ширина паза, мм:
8 и 10
Материал:
Алюминий литой под давлением
Покрытие:
без покрытия
Вес, кг:
0.151

Возможные замены или аналоги для арт. 1020:

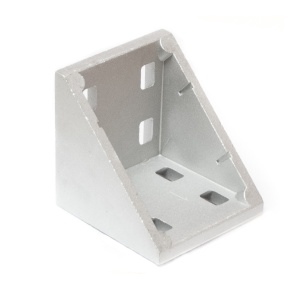

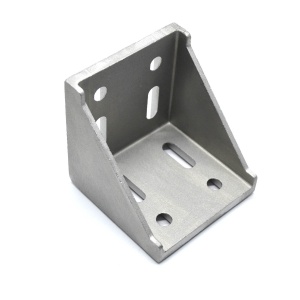

1071 | Угловой соединитель 80х80 1071 | Угловой соединитель 80х80
565.00 руб./шт.
- в наличии ≈ 1000 шт.
7880S40 | Соединитель угловой 78х80, серия 40 7880S40 | Соединитель угловой 78х80, серия 40
441.00 руб./шт.
- в наличии ≈ 3 шт.

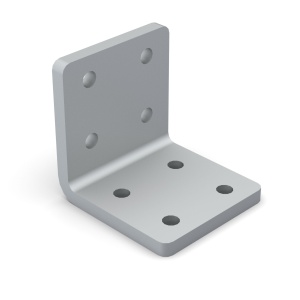

8210s | Стальной угловой соединитель 80х80 мм сталь 8 мм 8210s | Стальной угловой соединитель 80х80 мм сталь 8 мм
