Угловой соединитель облегченный 40х80

295.00 руб. от 1 шт.

Количество

добавить

НА СКЛАДЕ
≈ 1000 шт.

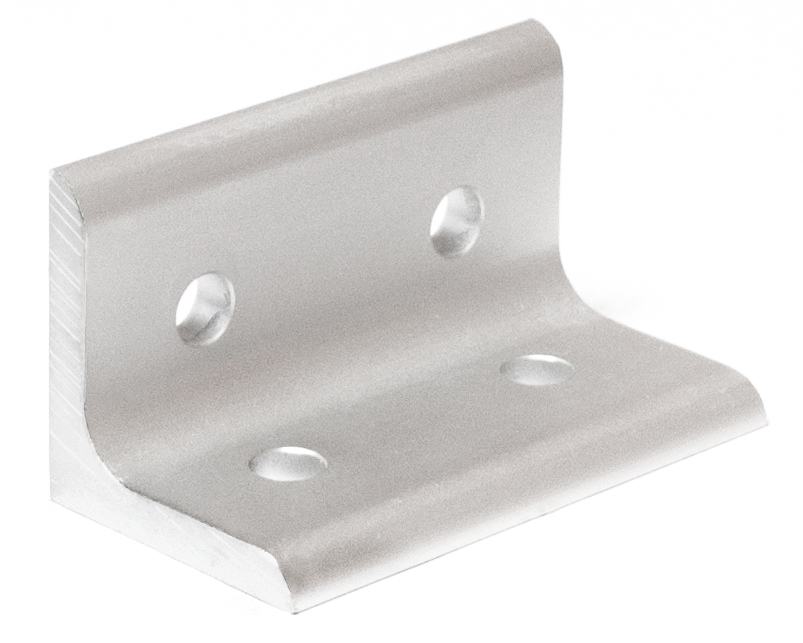

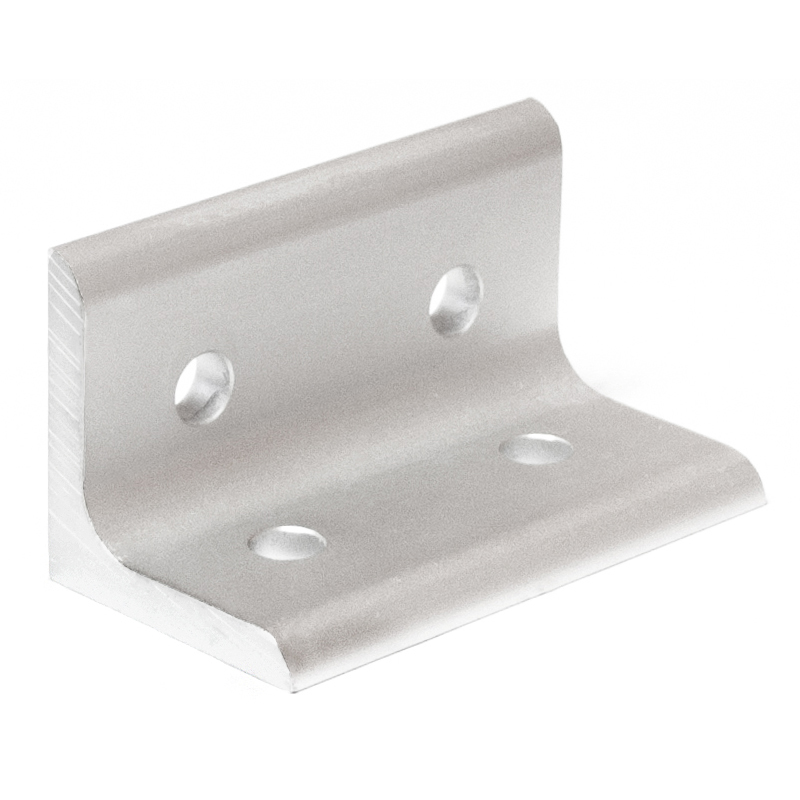

Угловой соединитель облегченный 40х80 мм.
Совместим с конструкционными профилями: 40х80 и 80х80 всех типов.

Загрузить:
- 3D модель (6013.STEP)

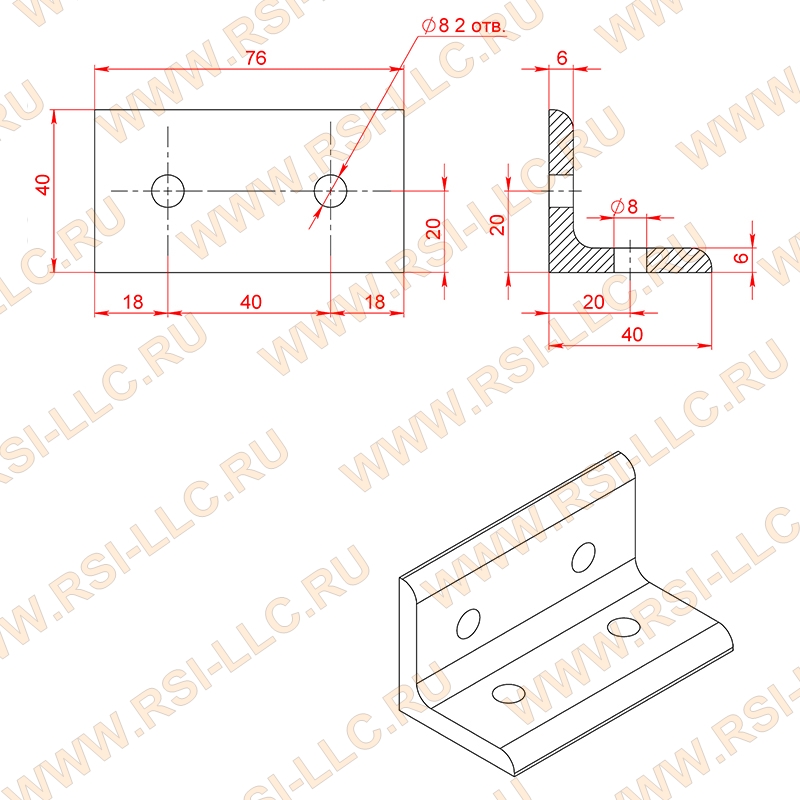

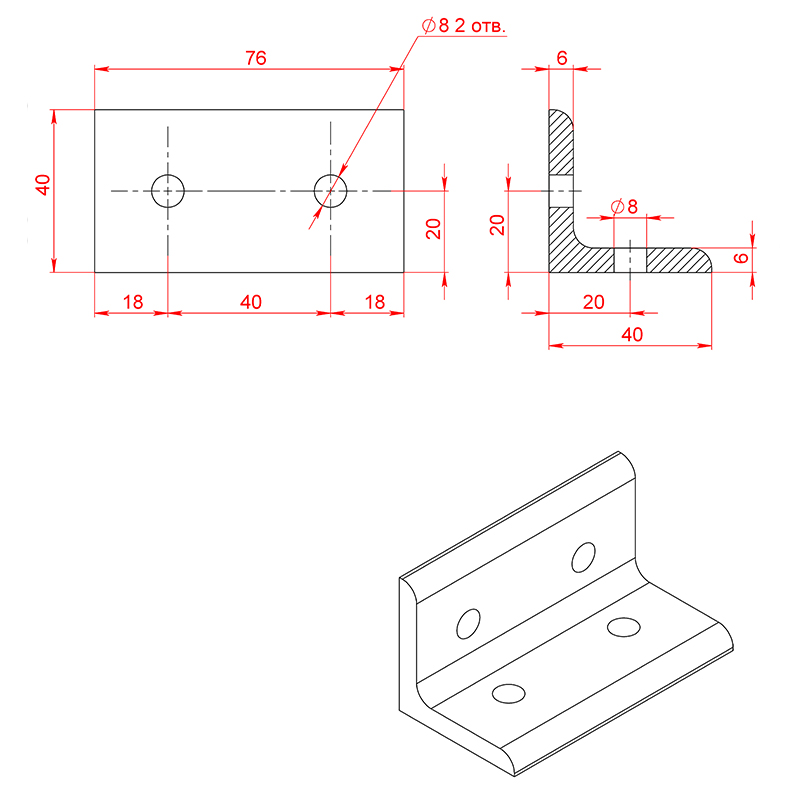

- Чертеж (6013.PDF)

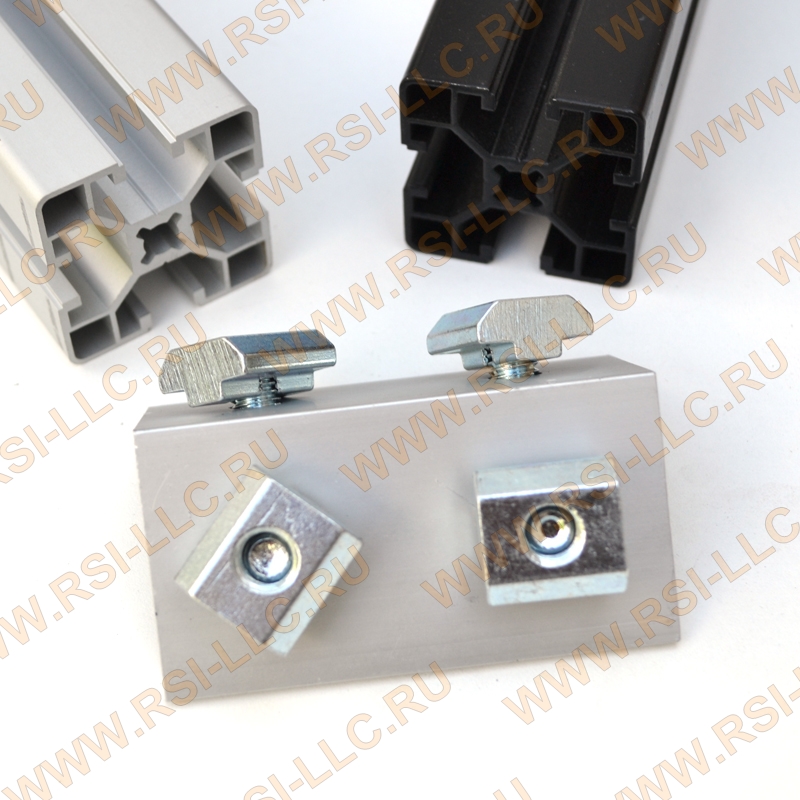

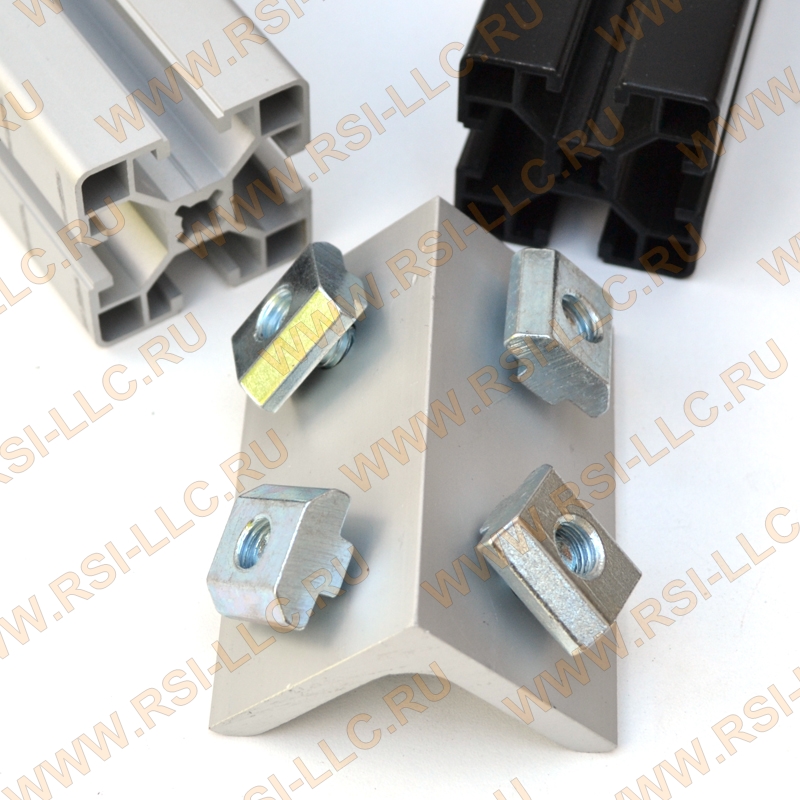

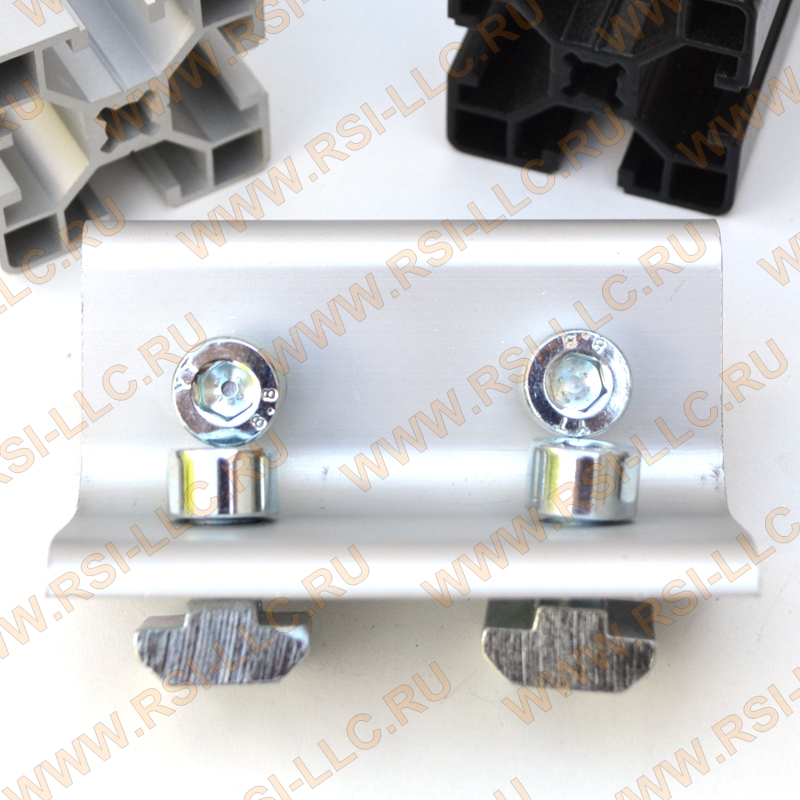

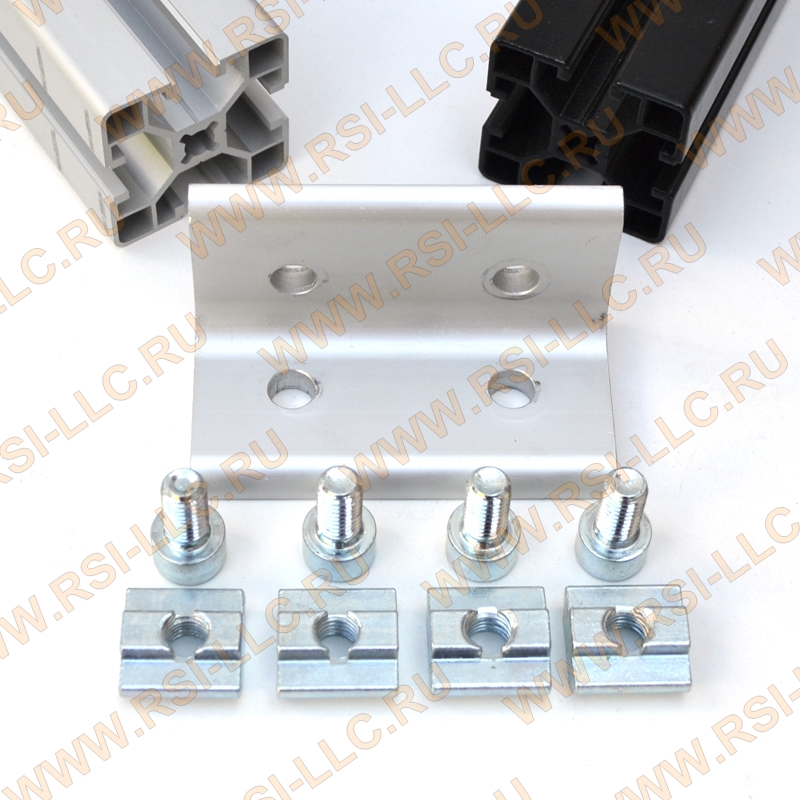

Не забудьте купить комплект крепежа к угловому соединителю 40х80 арт. 6013:

К профилям серии 40 с пазом 8 мм

Вариант №1:

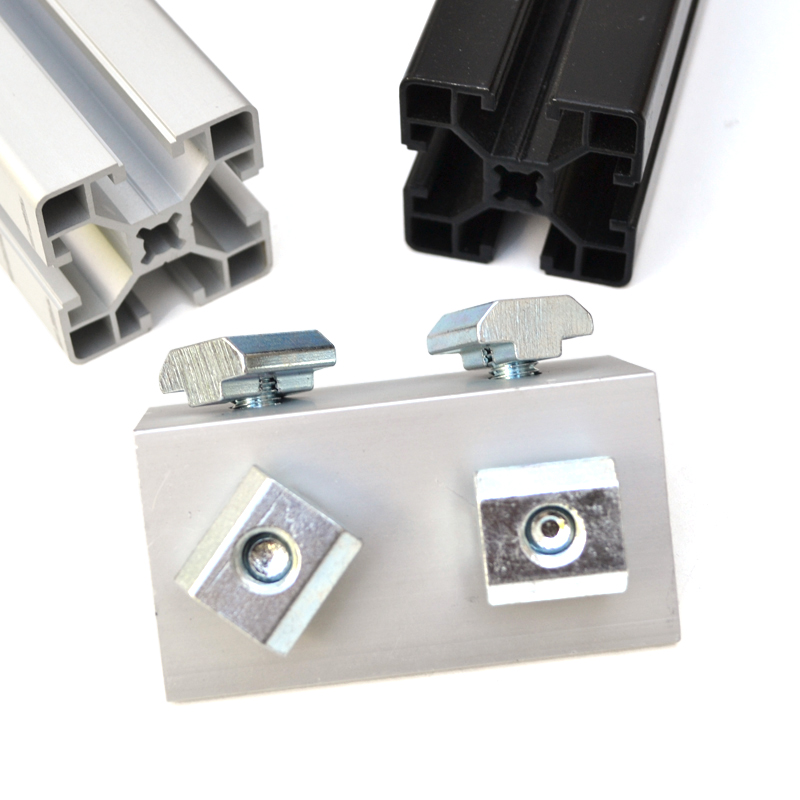

1. Т-Болт М8х16 паз 8 артикул 5025 - 4 шт.

2. Гайка c фланцем M8 DIN6923 - 4 шт

Вариант №2:

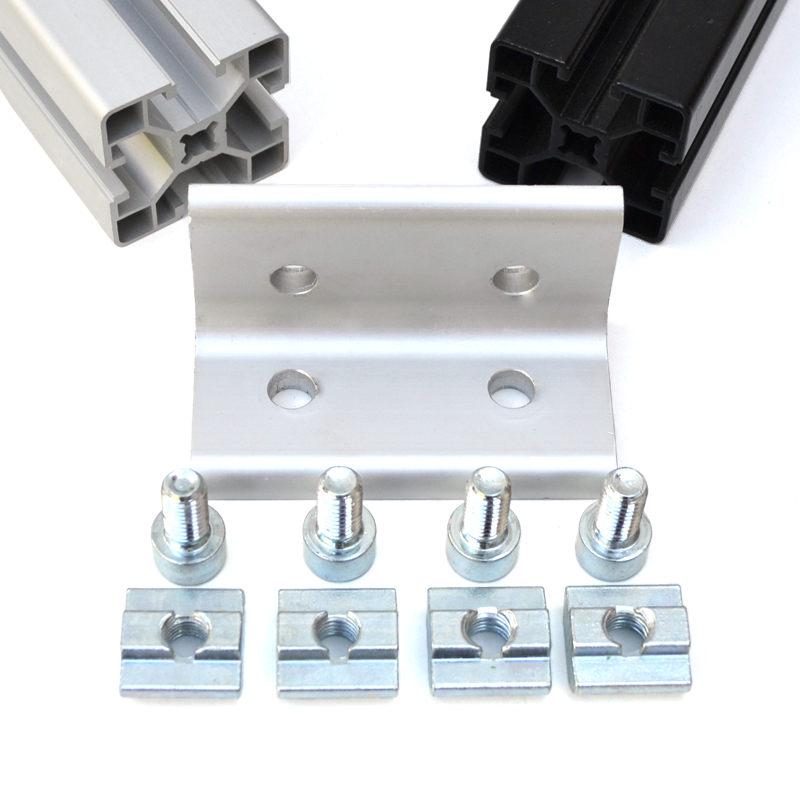

1. Винт М8х16 мм ISO7380 - 4 шт.

2. Сухарь пазовый М8-40 артикул 5071 - 4 шт

Вариант №3:

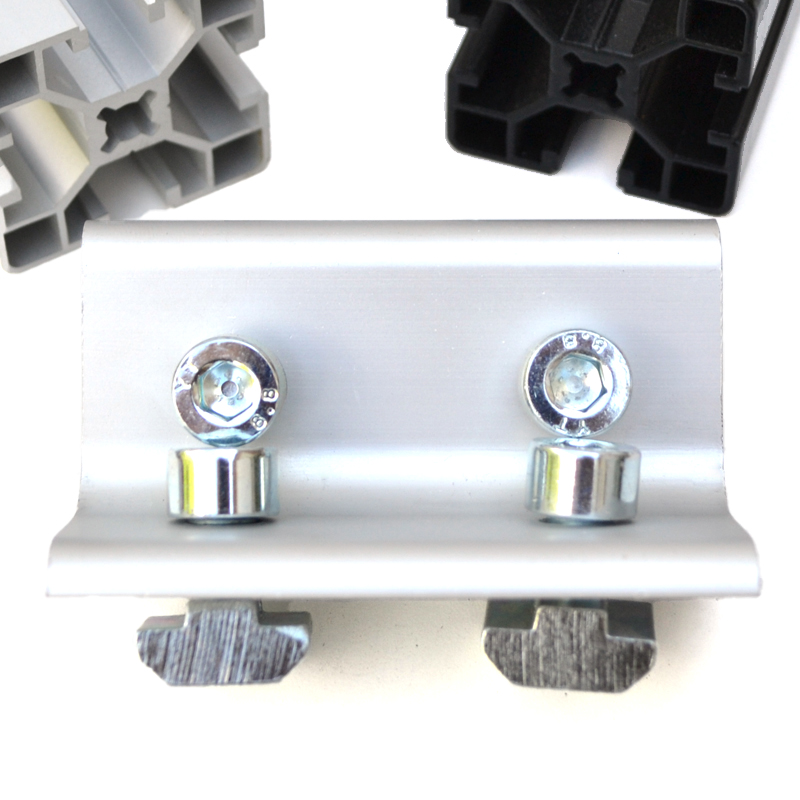

1. Винт М8х16 мм ISO7380 - 4 шт.

2. Закладной пазовый сухарь М8-40 артикул 5260 - 4 шт

К профилям серии 40 с пазом 10 мм

Вариант №1:

1. Т-Болт М8х16 паз 10 артикул 5029 - 4 шт.

2. Гайка c фланцем M8 DIN6923 - 4 шт

Вариант №2:

1. Винт М8х16 мм ISO7380 - 4 шт.

2. Сухарь пазовый М8 паз 10 артикул 5074 - 4 шт

Вариант №3:

1. Винт М8х16 мм ISO7380 - 4 шт.

2. Закладной пазовый сухарь М8 паз 10 артикул 2A11.A41A.01 - 4 шт

Артикул:	6013
Профили:	с пазом 8 мм, с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:	8
Материал:	Анодированный алюминий
Вес, кг:	0,102
