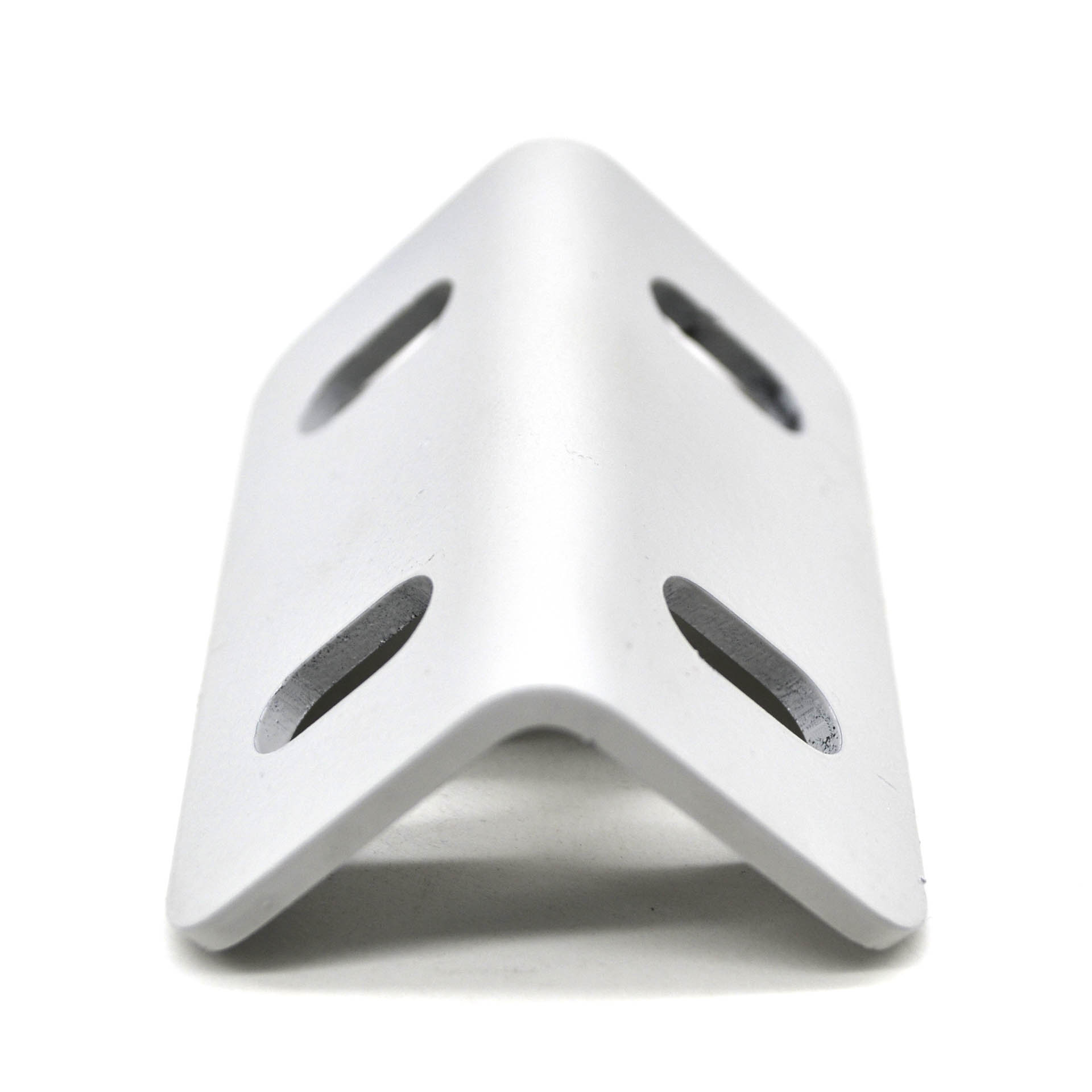

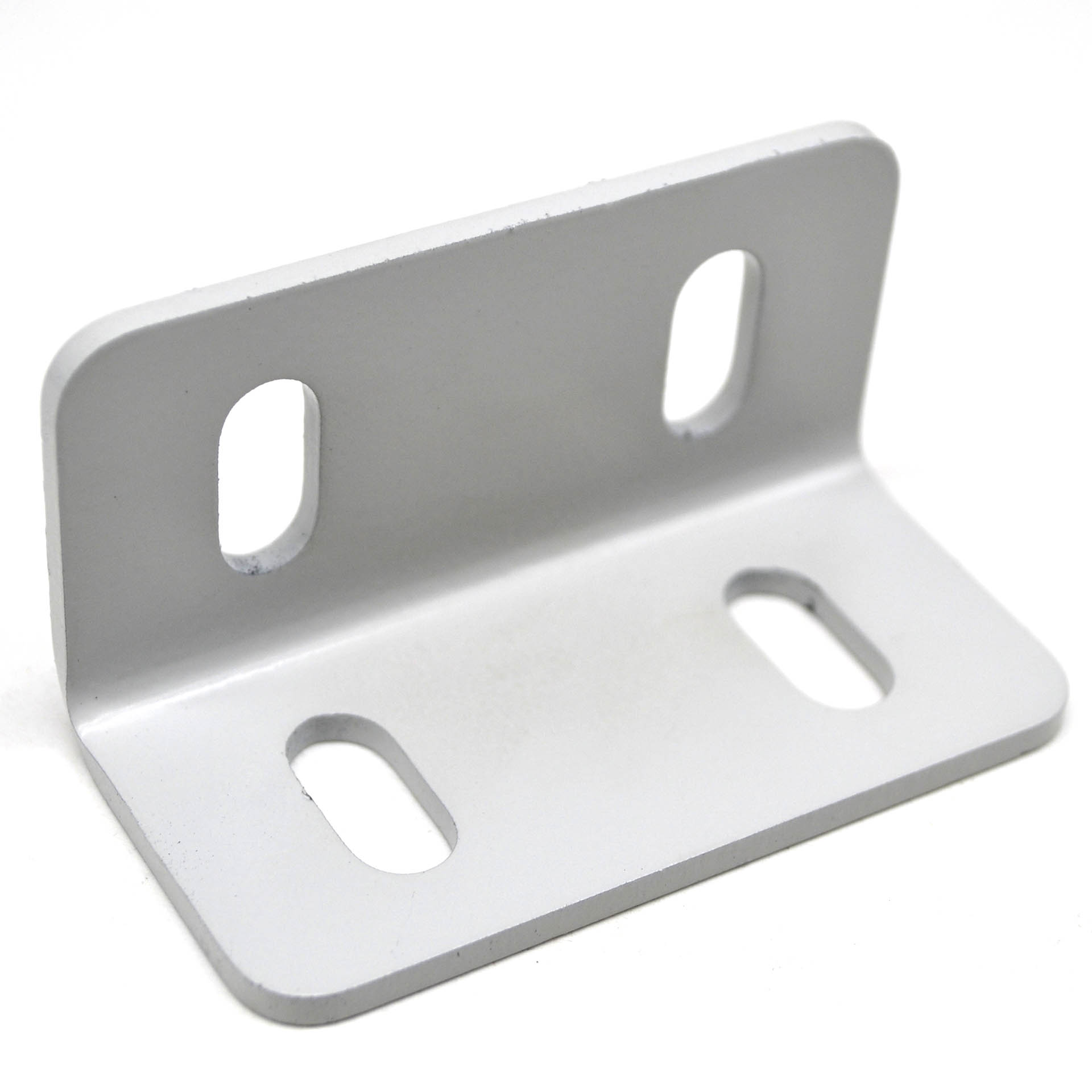

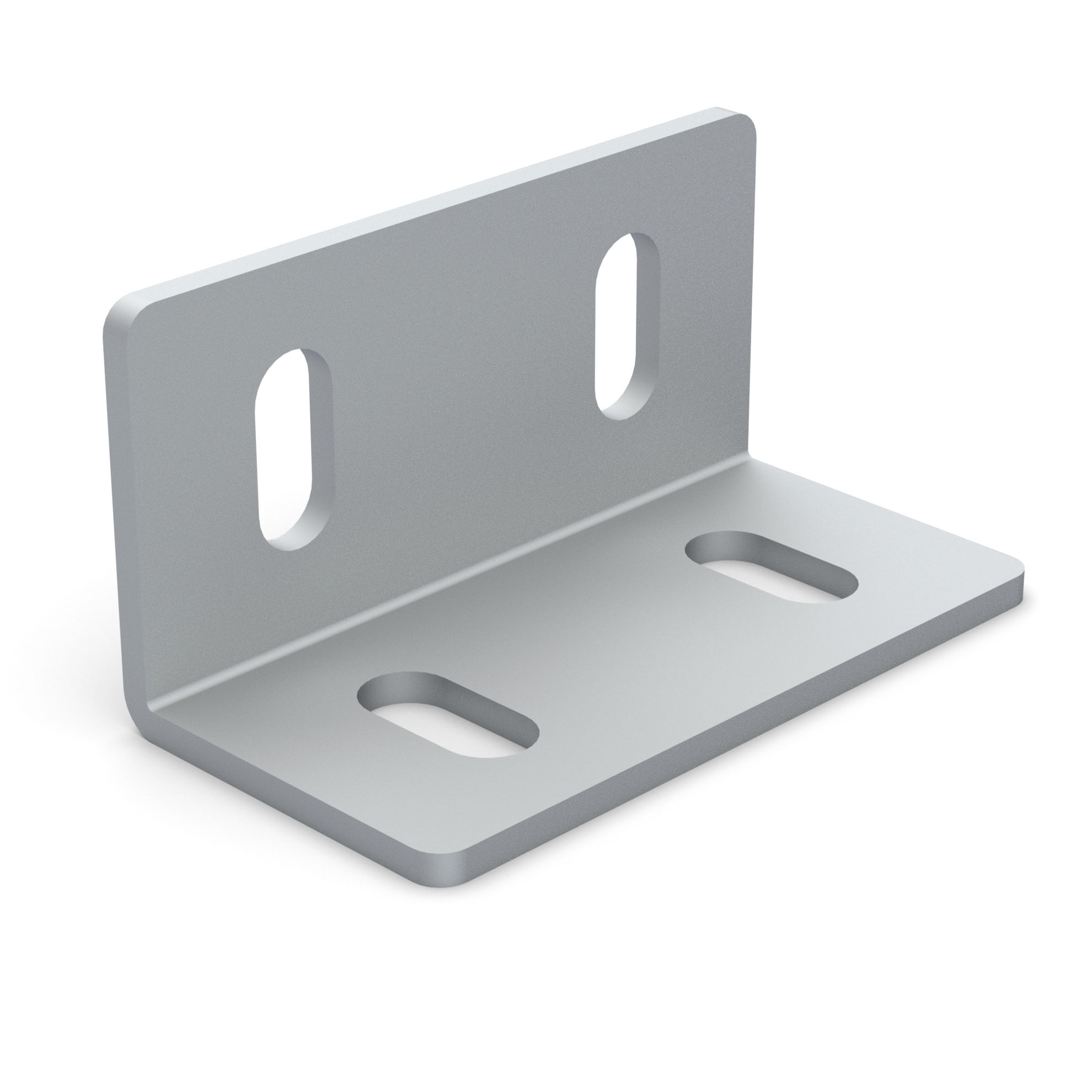

8203s | Стальной угловой соединитель 40х80 мм

Стальной угловой соединитель 40х80, без ребра жесткости
Профиль 40х80 и стальной угловой соединитель 8203s
Стальной сварной угловой соединитель 40х80, без ребра жесткости
156.00 руб. от 1 шт.
( -3 % )
151.32 РУБ.
от 10 шт.
( -4 % )
149.76 РУБ.
от 25 шт.
( -5 % )
148.20 РУБ.
от 50 шт.
( -8 % )
143.52 РУБ.
от 100 шт.
( -12 % )
137.28 РУБ.
от 500 шт.
RSI
Количество
добавить
Наличие 8203s | Стальной угловой соединитель 40х80 мм
НА СКЛАДЕ
≈ 200 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 8203s | Стальной угловой соединитель 40х80 мм
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Стальной угловой соединитель 40х80 мм
Совместим с алюминиевыми профилями: 40х40, 40х80

Стальные угловые соединители 40х80 артикул 8203s являются удешевленными аналогами литых под давлением алюминиевых угловых соединителей арт. 6013 и арт. 6017.

Несмотря на высокотехнологичное полимерное покрытие, подвержены коррозии в местах креплений.
Используются в конструкциях предназначенных для эксплуатации в средах с низким уровнем влажности.
Загрузить:
- 3D-Модель (8203s.step)

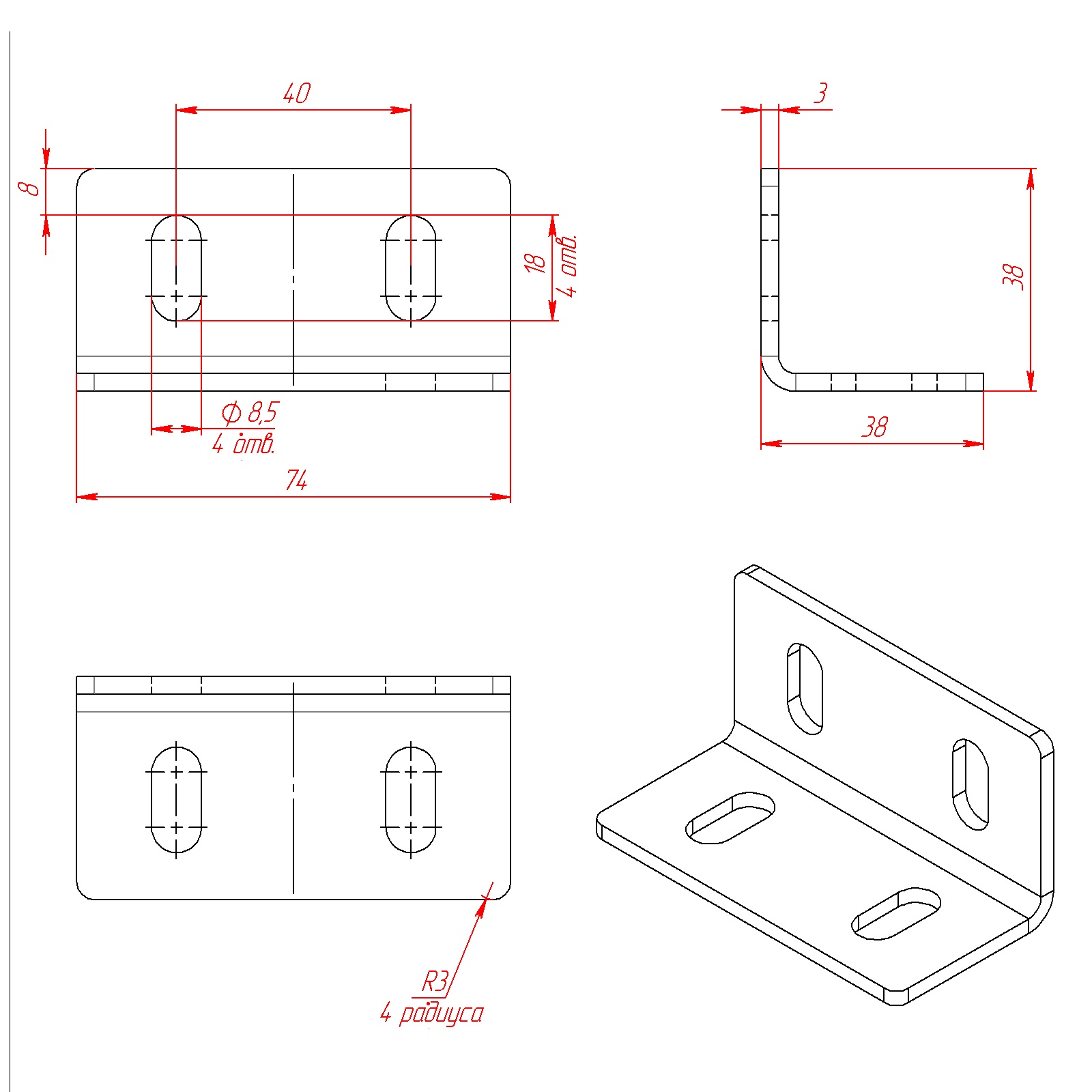

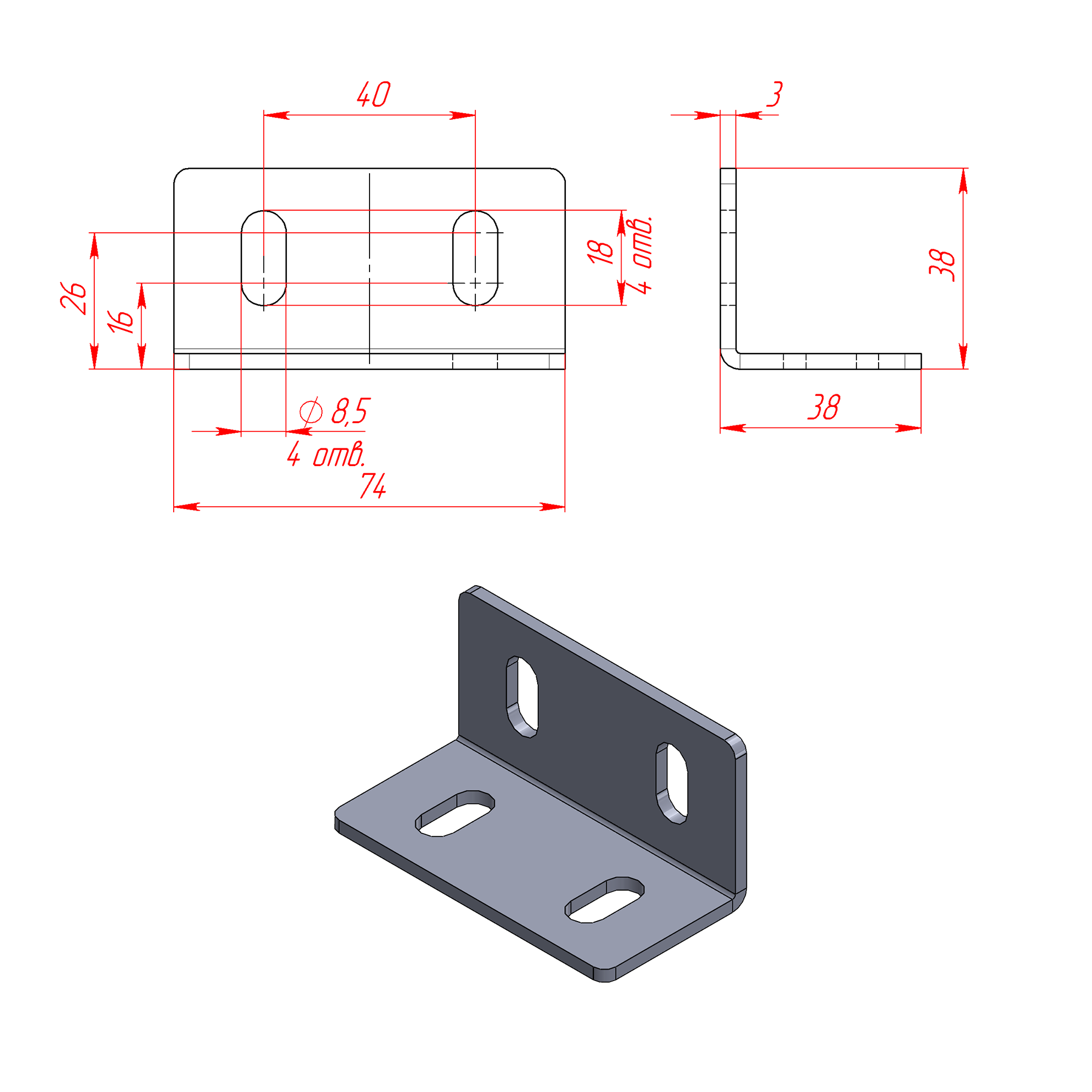

- Чертеж (8203s.pdf)
Не забудьте купить комплект крепежа к стальному угловому соединителю арт. 8203s:

При использовании профиля с пазом 8 мм:

Болт Т-образный М8х16 паз 8 серия 40 арт. 5025 - 4 шт. + Гайка с фланцем М8 DIN6923 - 4 шт.
      - или Винт М6х16 (ISO7380 или DIN912) - 4 шт. + Т-Гайка М6 паз 8 серия 40 арт. 5011 - 4 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 4 шт. + Сухарь пазовый c пружинкой, паз 8, серия 40, М8 арт. 5260 - 4 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 4 шт. + Сухарь пазовый, паз 8, М8, серия 40 арт. 5071 - 4 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 4 шт. + Сухарь пазовый алюминиевый, паз 8, М8, серия 40 арт. 5071AL - 4 шт.

При использовании профиля с пазом 10 мм:

Болт Т-образный М8х16 паз 10 арт. 5029 - 4 шт. + Гайка с фланцем М8 DIN6923 - 4 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 4 шт. + Т-Гайка М8 паз 10 арт. 5018 - 4 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 4 шт. + Сухарь пазовый c фиксатором, паз 10, М8 арт. 2A11.A41A.01 - 4 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 4 шт. + Сухарь пазовый, паз 10, М8, арт. 5074 - 4 шт.
      - или Винт М8х16 (ISO7380 или DIN912) - 4 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт. 5074AL - 4 шт.

Характеристики

Артикул:
 8203s
Профили:
 40х40, 40х80, 40х120, 40х160, 80х80, 80х120, 80х160
Ширина паза, мм:
 8
Материал:
 Сталь + Порошковая покраска
Цвет:
 Серый

Возможные замены или аналоги для арт. 8203s:

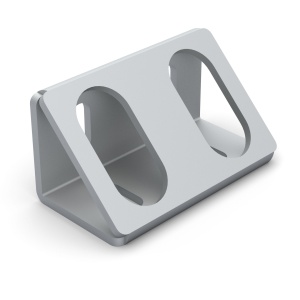

8203-2s | Стальной угловой соединитель 40х80 мм усиленный 8203-2s | Стальной угловой соединитель 40х80 мм усиленный
190.00 руб./шт.
 ⓘ - в наличии ≈ 100 шт. ⓘ 6013 | Угловой соединитель облегченный 40х80 6013 | Угловой соединитель облегченный 40х80
295.00 руб./шт.

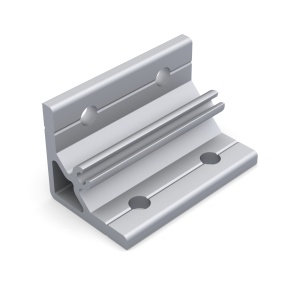

 ⓘ - в наличии ≈ 1000 шт. 4480S40 | Соединитель угловой 44х80, серия 40 4480S40 | Соединитель угловой 44х80, серия 40
