1233 | Угловой соединитель 40х80

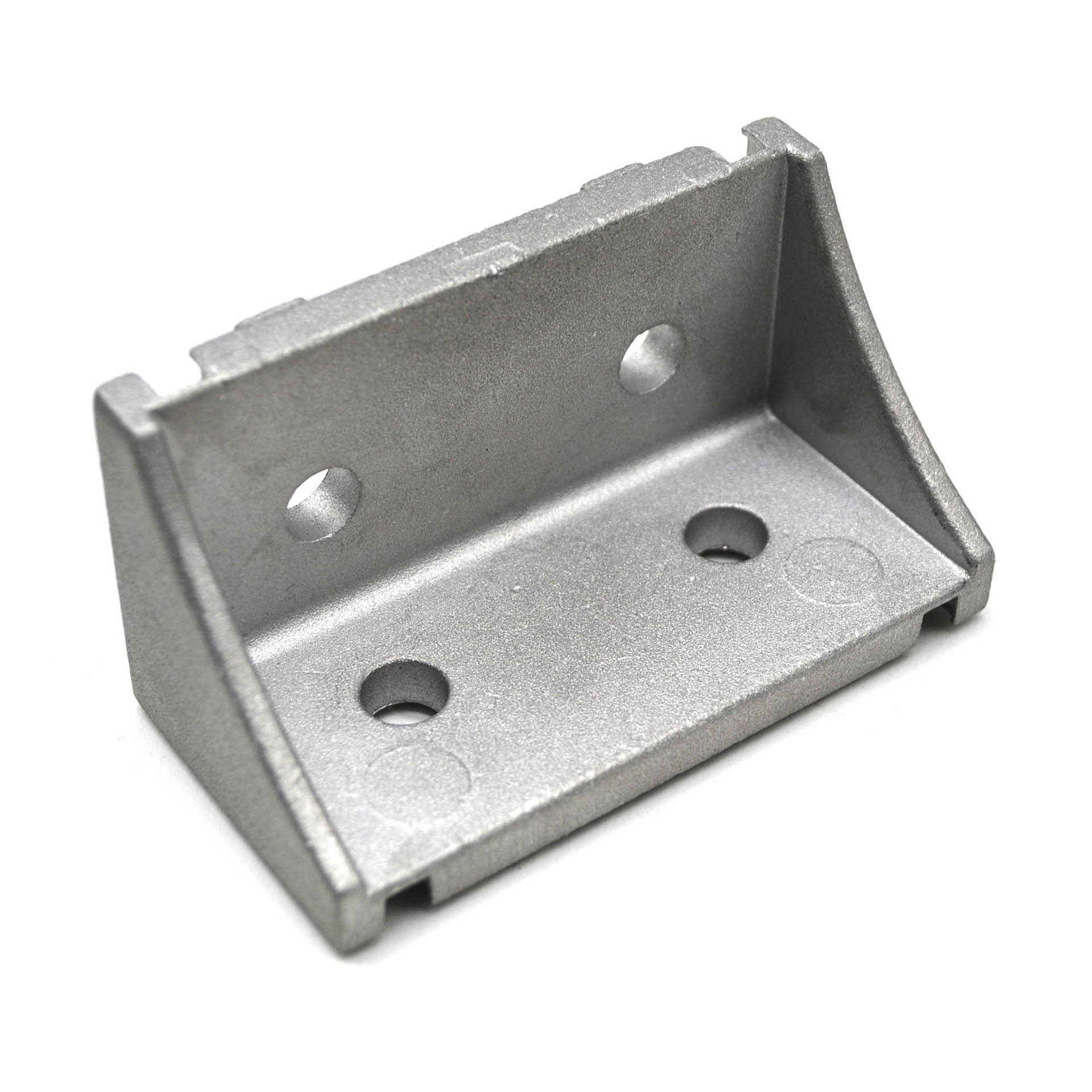

Алюминиевый угловой соединитель 40х80 мм
Алюминиевый соединительный уголок для профиля 40х80 мм
Угловой соединитель для профиля 40х40 мм
Уголок для соединения профиля серии 40 с пазом 8 и 10 мм

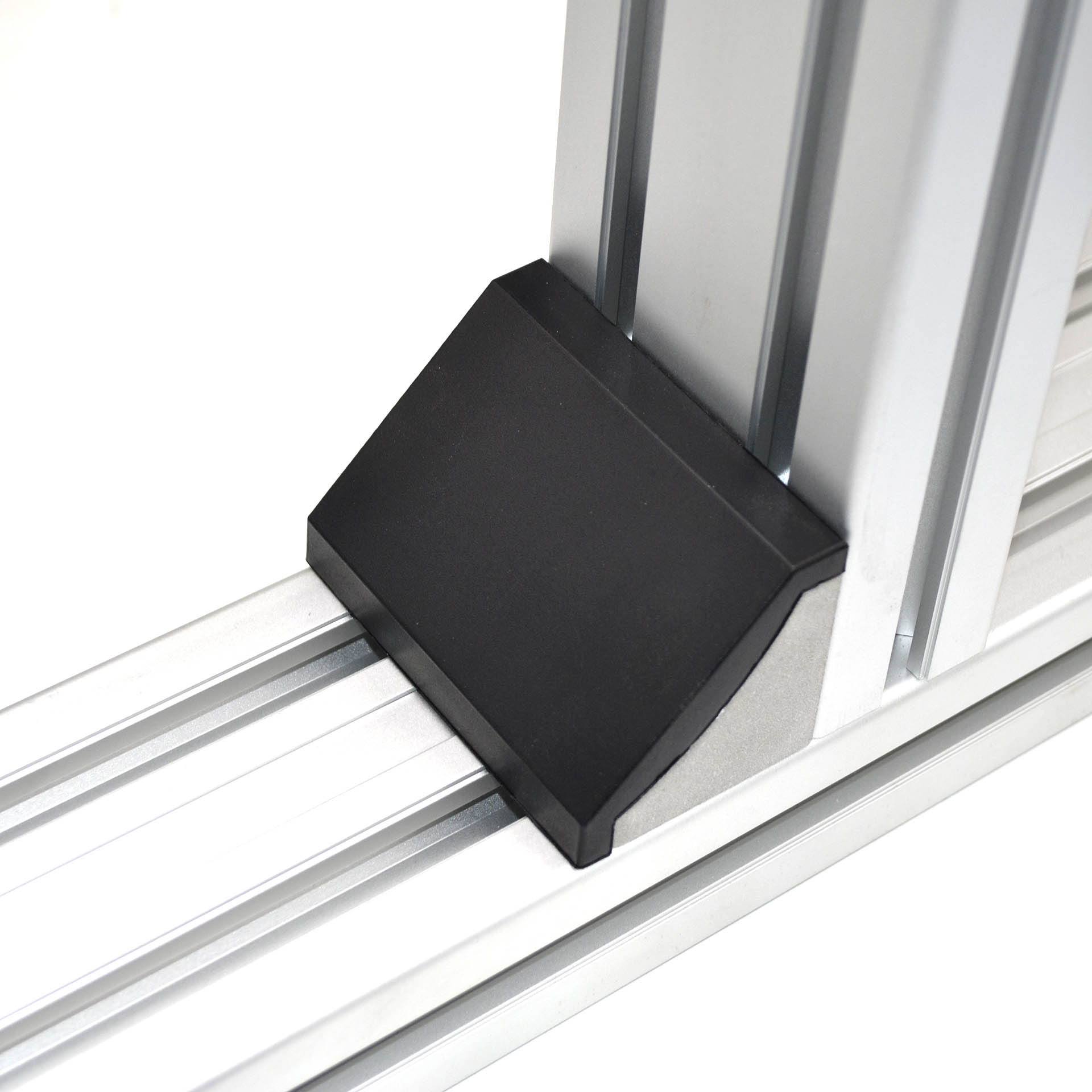

Уголок соединительный и профиль конструкционный 40х40

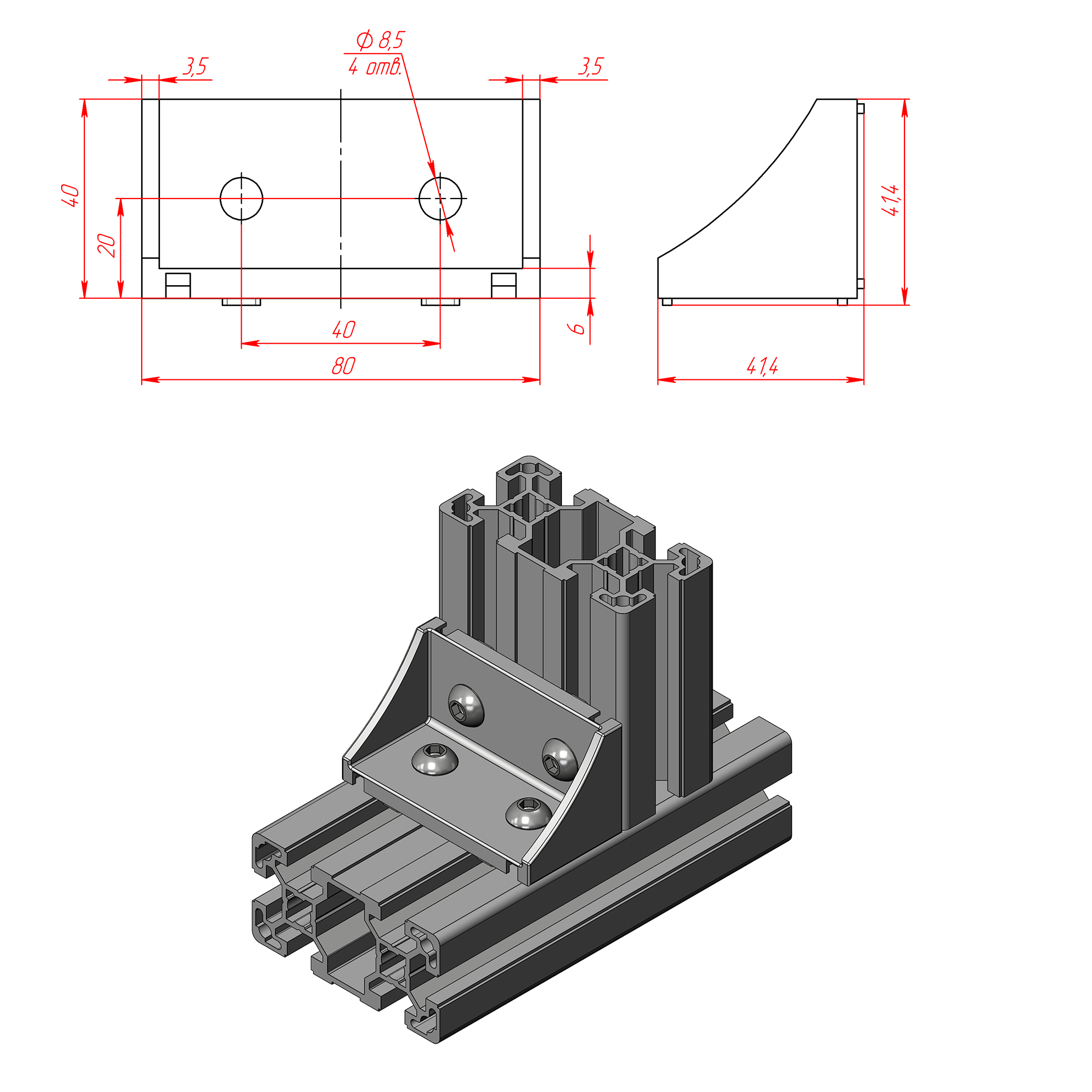

Чертёж алюминиевого углового соединителя 40х80 мм
265.00 руб. от 1 шт.
( -3 % )
257.05 РУБ.
от 20 шт.
( -4 % )
254.40 РУБ.
от 50 шт.
( -5 % )
251.75 РУБ.
от 100 шт.
( -7 % )
246.45 РУБ.
от 500 шт.
( -10 % )
238.50 РУБ.
от 1000 шт.
RSI
Количество
добавить
Наличие 1233 | Угловой соединитель 40х80
НА СКЛАДЕ
≈ 1000 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

Угловой алюминиевый соединитель 40х80 мм.
Совместим с конструкционными профилями: 40х80 и 80х80 всех типов.

Загрузить:
- 3D модель (1233.step)
- Чертеж  (1233.pdf)

Не забудьте купить комплект крепежа к стальному угловому соединителю арт. 1233:

При использовании профиля с пазом 8 мм:

1. Болт Т-образный М8х20 паз 8 серия 40 арт. 5026 - 4 шт. + Гайка с фланцем М8 DIN6923 - 4 шт.
      - или Винт М6х20 (ISO7380 или DIN912) - 4 шт. + Т-Гайка М6 паз 8 серия 40 арт. 5011 - 4 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 4 шт. + Сухарь пазовый c пружинкой, паз 8, серия 40, М8 арт. 5260 - 4 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 4 шт. + Сухарь пазовый, паз 8, М8, серия 40 арт. 5071 - 4 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 4 шт. + Сухарь пазовый алюминиевый, паз 8, М8, серия 40 арт. 5071AL - 4 шт.
2. Шайба плоская D8 DIN125 - 4 шт.

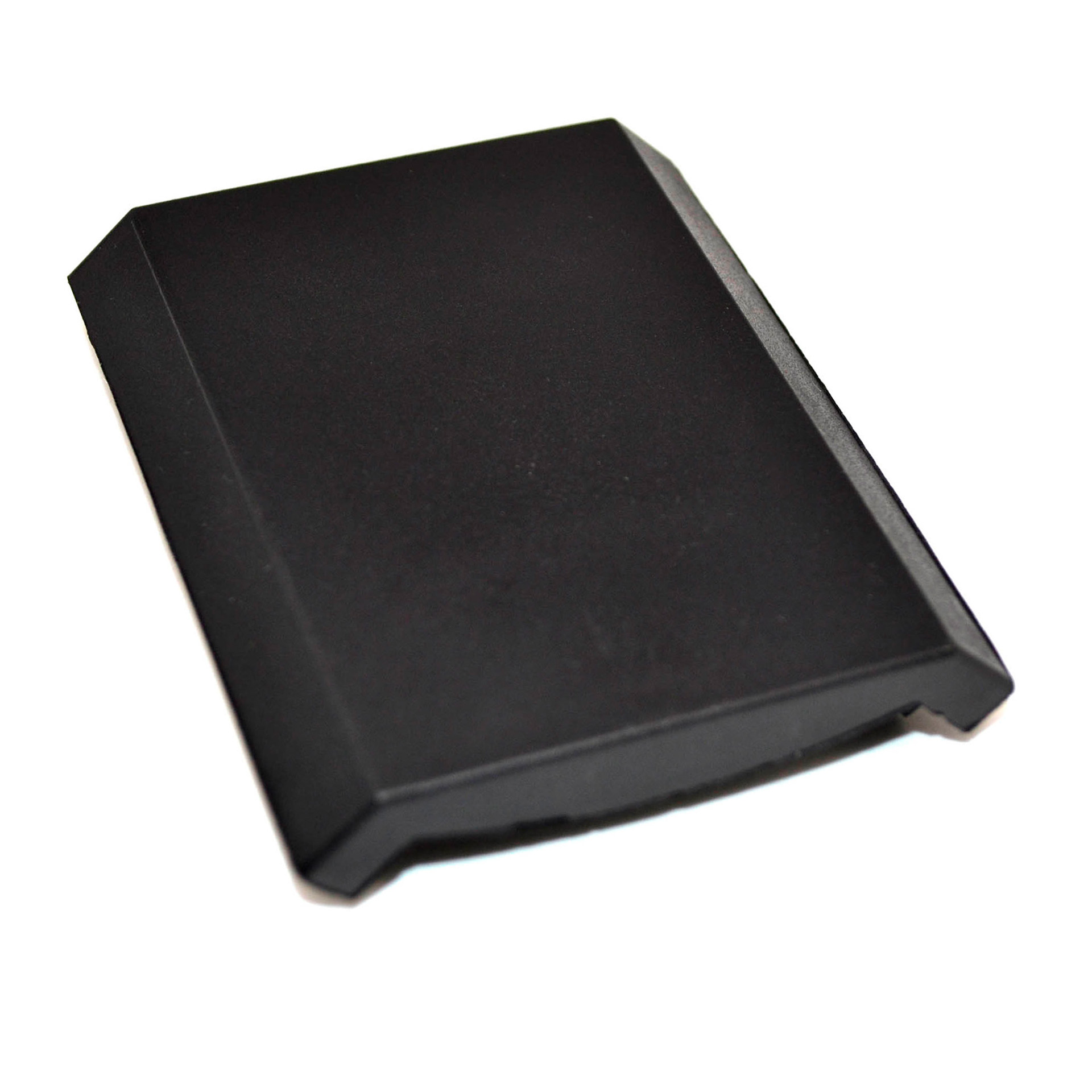

3. Заглушка для углового соединителя 40х80 арт. 4144 - 1 шт.

При использовании профиля с пазом 10 мм:

1. Болт Т-образный М8х20 паз 10 арт. 5029 - 4 шт. + Гайка с фланцем М8 DIN6923 - 4 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 4 шт. + Т-Гайка М8 паз 10 арт. 5018 - 4 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 4 шт. + Сухарь пазовый c фиксатором, паз 10, М8 арт. 2A11.A41A.01 - 4 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 4 шт. + Сухарь пазовый, паз 10, М8, арт. 5074 - 4 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 4 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт. 5074AL - 4 шт.
2. Шайба плоская D8 DIN125 - 4 шт.
3. Заглушка для углового соединителя 40х80 арт. 4144 - 1 шт.

Характеристики

Артикул:
 1233
Профили:
 с пазом 8 мм, с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Ширина паза, мм:
 8 и 10
Материал:
 Алюминий
Вес, кг:
 0,074

Возможные замены или аналоги для арт. 1233:

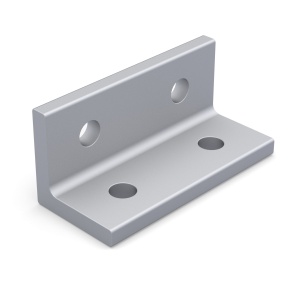

3380S40 | Соединитель угловой 33х80, серия 40 3380S40 | Соединитель угловой 33х80, серия 40
