TSB-2030-745(+440) | Блок телескопический 20х30 745 мм + 440 мм

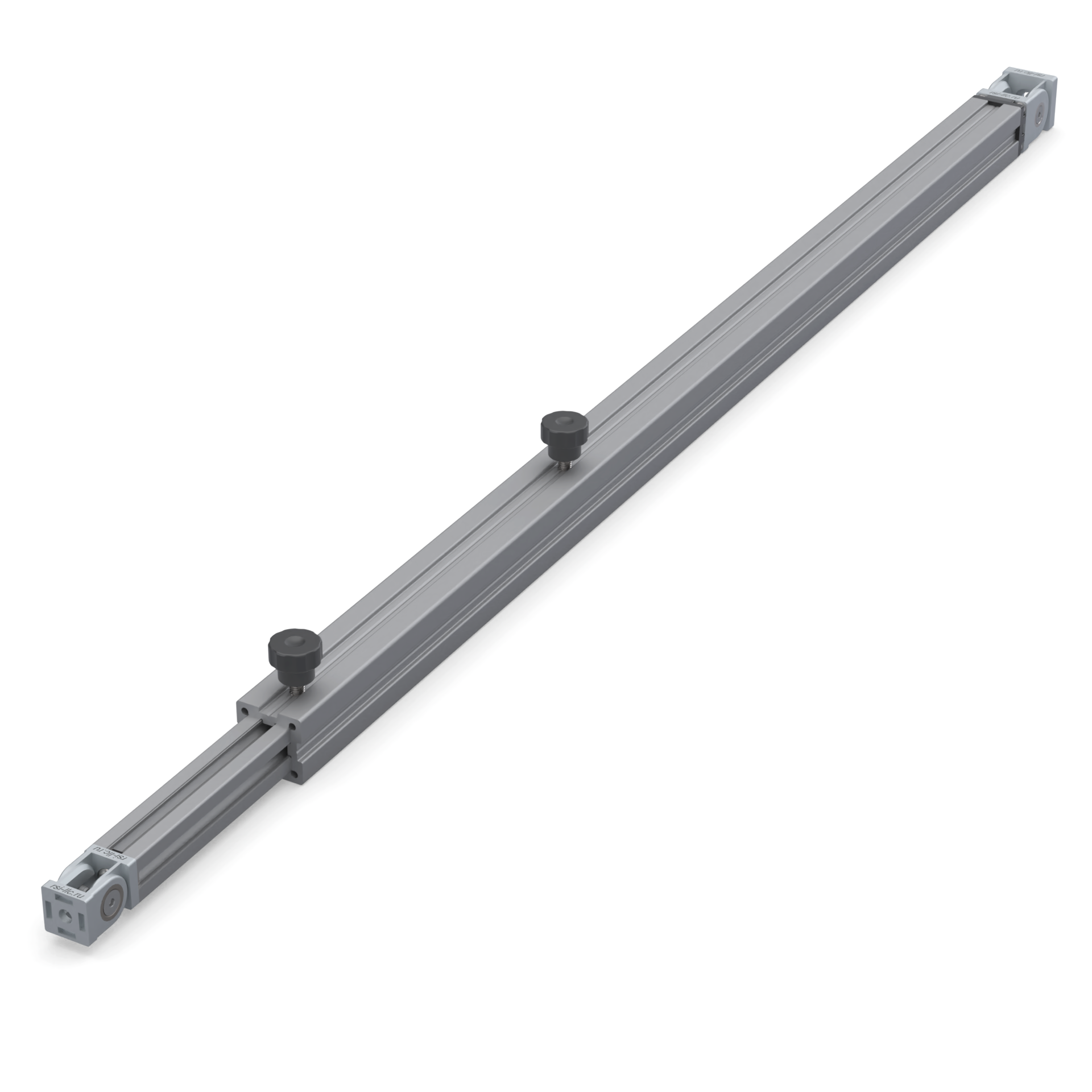

Телескопический блок 2030 с регулировкой по длине от 745 мм до 1185 мм

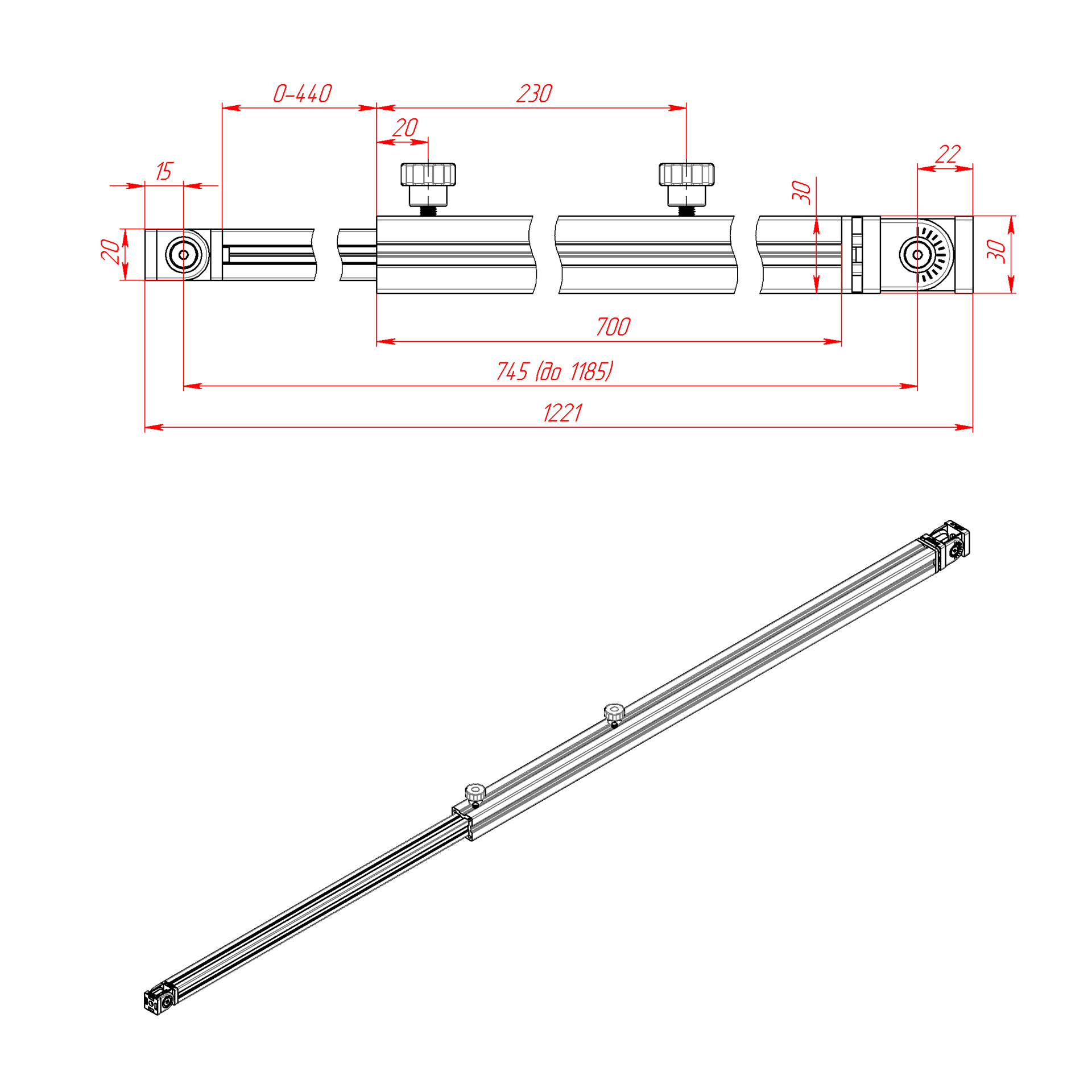

Чертёж телескопического блока 745 мм +440 мм

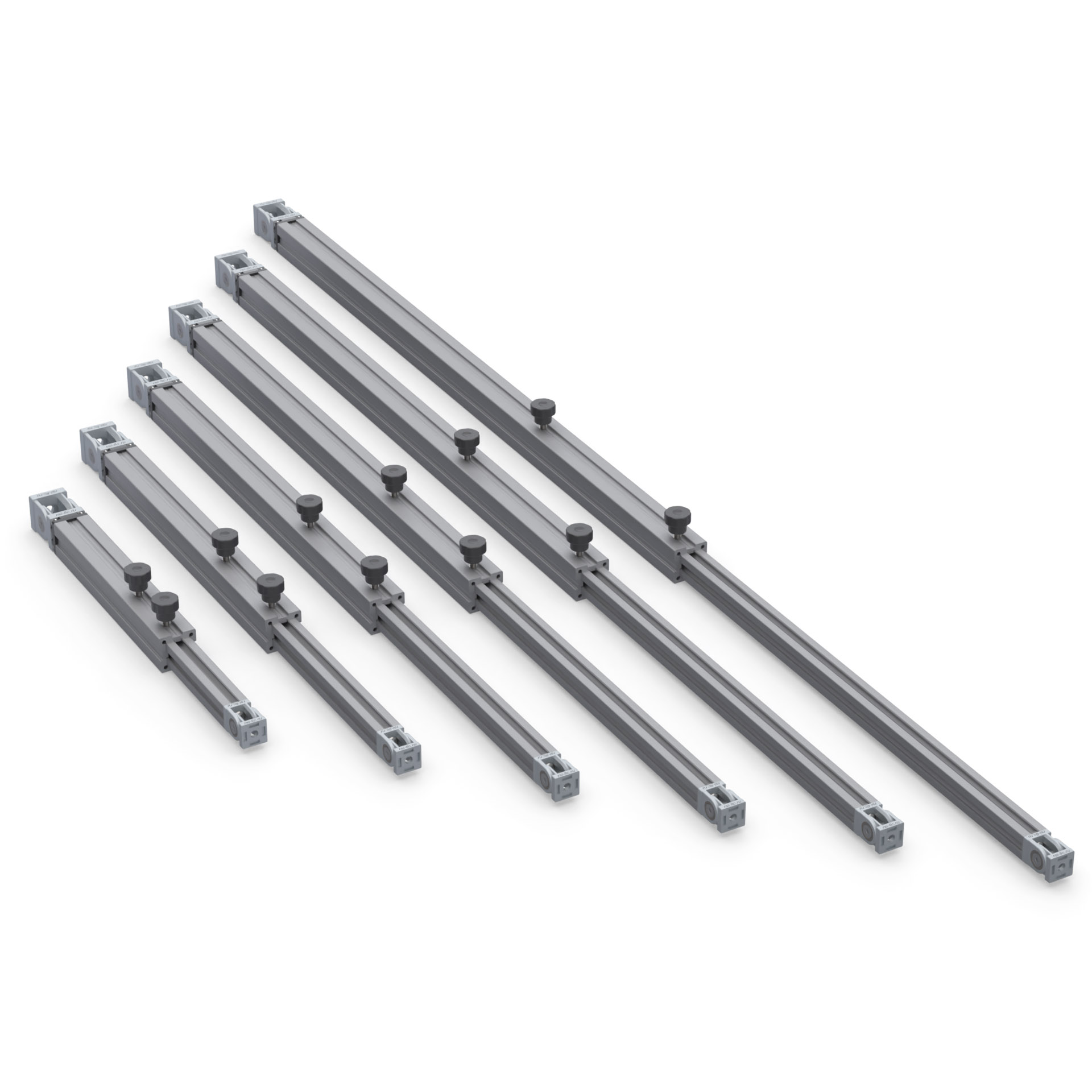

Ассортимент алюминиевых телескопических блоков с шарнирами серии 20 и серии 30
5 144.70 руб. от 1 шт.
RSI
Количество
добавить
Наличие TSB-2030-745(+440) | Блок телескопический 20х30 745 мм + 440 мм
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие TSB-2030-745(+440) | Блок телескопический 20х30 745 мм + 440 мм
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Предварительная стомость типового набора-комплекта по спецификации:
5144.7 Руб.

НаименованиеДлина, ммКоличество, шт.Комментарий
TS-3030-2020 | Профиль телескопический 30х30 (Анодированный)700 мм1 шт.
OB-2020 | Профиль 20х20 мм. Паз 6 мм (Анодированный)690 мм1 шт.
TS-3030-Connector | Соединитель к телескопическому профилю 30х30 для шарниров 20х20 и 30х301 шт.
2113 | Шарнирный соединитель к профилям 20х20 мм1 шт.
2115 | Шарнирный соединитель к профилям 30х30 мм1 шт.
D21M6H15 | Фиксатор М6х15, диаметр 21 мм2 шт.
TS-3030-CAP | Пластиковая заглушка для телескопического профиля TS-30301 шт.
5079 | Резьбовая вставка М6х8 мм2 шт.
Винт М4х20 DIN912 (полуцилиндр) кл. пр. 8.84 шт.
Винт М6х20 ISO7380 (полусфера) кл. пр. 10.92 шт.
Шайба плоская D6 DIN1251 шт.
Гровер D6 DIN79802 шт.
Распил в размер профиль телескопический 30х301 шт.
Распил в размер профиль 20х201 шт.
Сверление отверстия D63 шт.
Нарезание резьбы М44 шт.
Сборка телескопического блока1 шт.
Нарезание резьбы М64 шт.

Описание

Телескопический блок с шарнирным соединителем серии 20 на одном конце и серии 30 - на другом. Регулируемая длина по осям шарниров от 745 мм до 1185 мм. Два фиксатора в телескопическом профиле позволяют закрепить конструкционный профиль в неподвижном положении. Шарнирные соединения на концах могут быть зафиксированы под необходимым углом при помощи шестигранного ключа.
Загрузить:
- 3D-модель (TSB-2030-745(+440).step)
- Чертёж (TSB-2030-745(+440).pdf)
Расшифровка артикула телескопического профиля 2030


Характеристики

Артикул:
 TSB-2030-745(+440)
Длина:
 745 мм + 440 мм
Вес, кг:
 1,23
