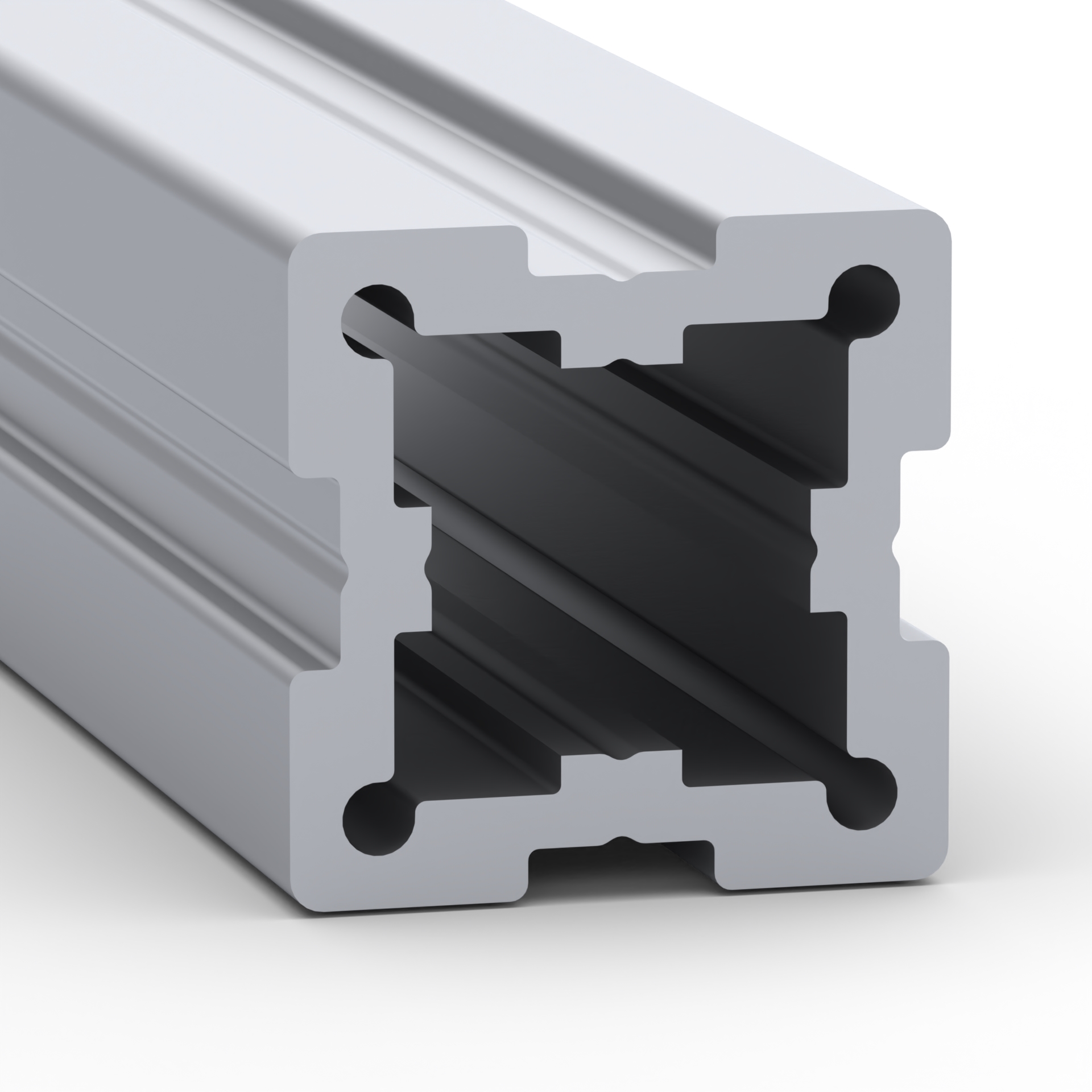

Телескопический профиль 30х30
1 575.00 руб. от 1 м.
( -2 % )
1 543.50 РУБ.
от 5 м.
( -3 % )
1 527.75 РУБ.
от 20 м.
( -6 % )
1 480.50 РУБ.
от 50 м.
( -8 % )
1 449.00 РУБ.
от 100 м.
( -10 % )
1 417.50 РУБ.
от 200 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков


Добавьте необходимые отрезки и рассчитайте карту распила

1.
мм.
+
шт.
2.
мм.
+
шт.
3.
мм.
+
шт.
4.
мм.
+
шт.
5.
мм.
+
шт.
Цена 1 реза ( для арт. TS-3030-2020 ): 33 руб.
Ширина реза: 5 мм.
Кратность продажи: 200 мм
Минимальная длина ликвидного остатка: 405 мм
Максимальная длина заготовки: 3040 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Файлы для скачивания | чертежи | 3D-Модели

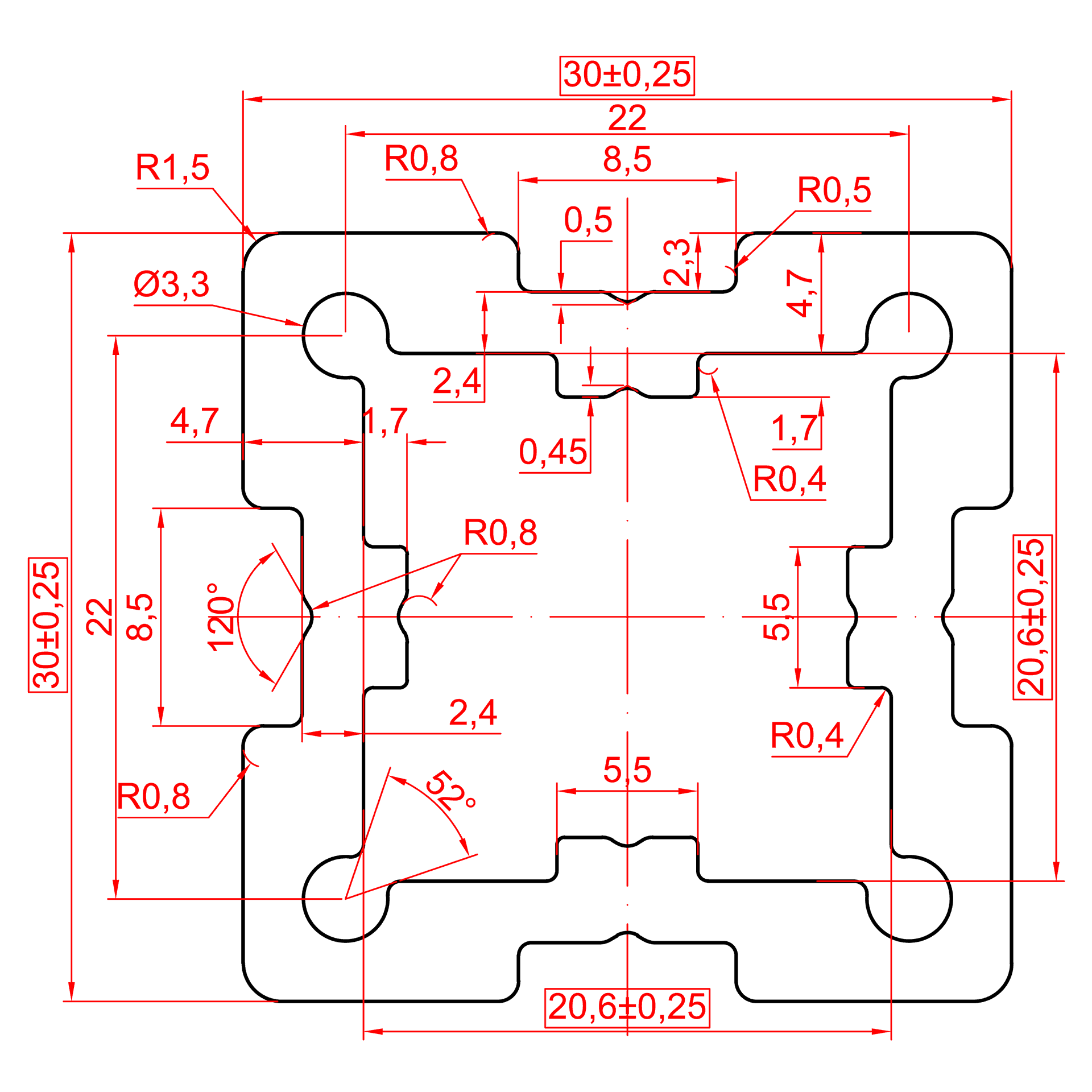

1. TS-3030-2020 | Профиль телескопический 30х30 (Анодированный) (2D Модель профиля).DXF
Скачать
2. TS-3030-2020 | Профиль телескопический 30х30 (Анодированный) (3D Модель профиля).STEP
Скачать

Описание

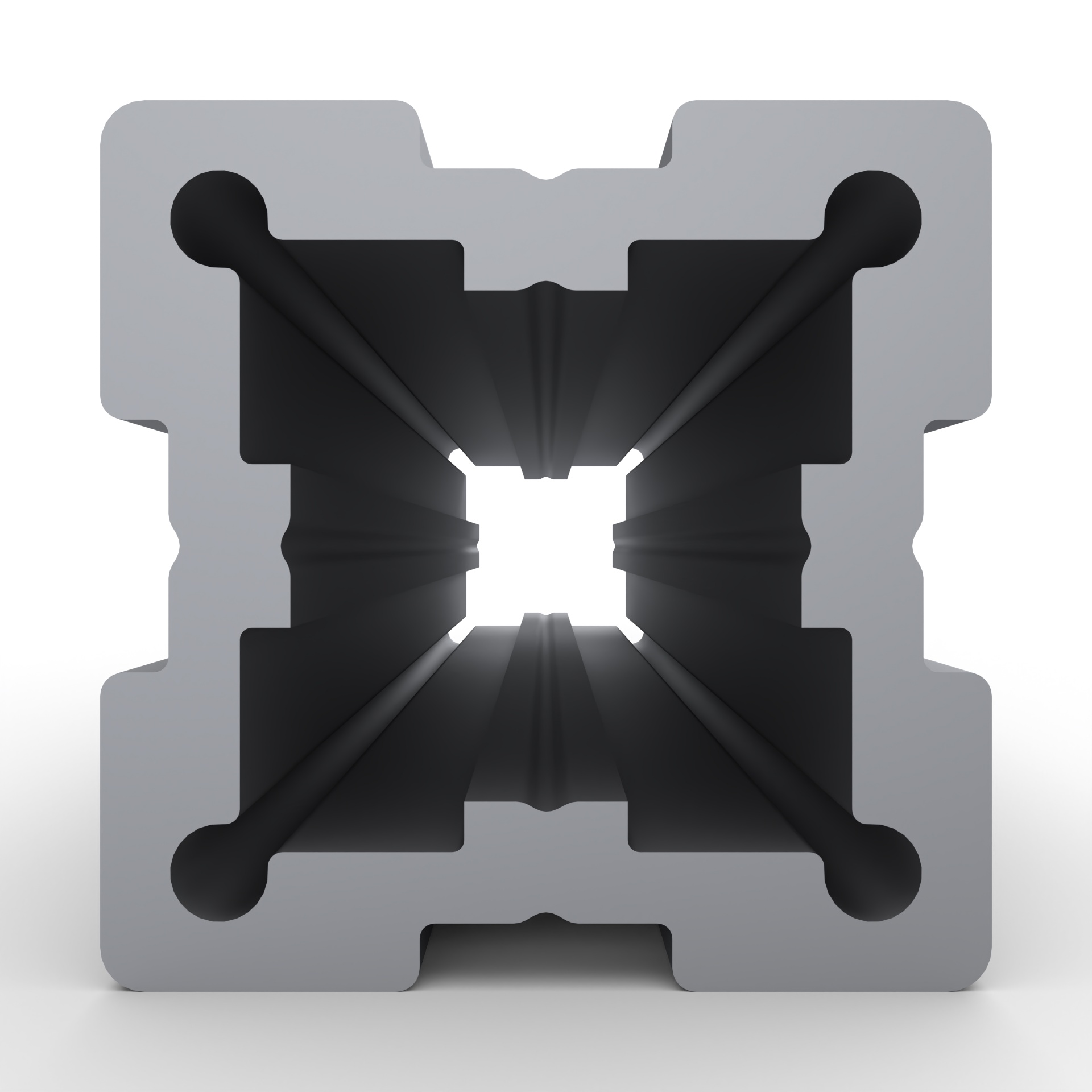

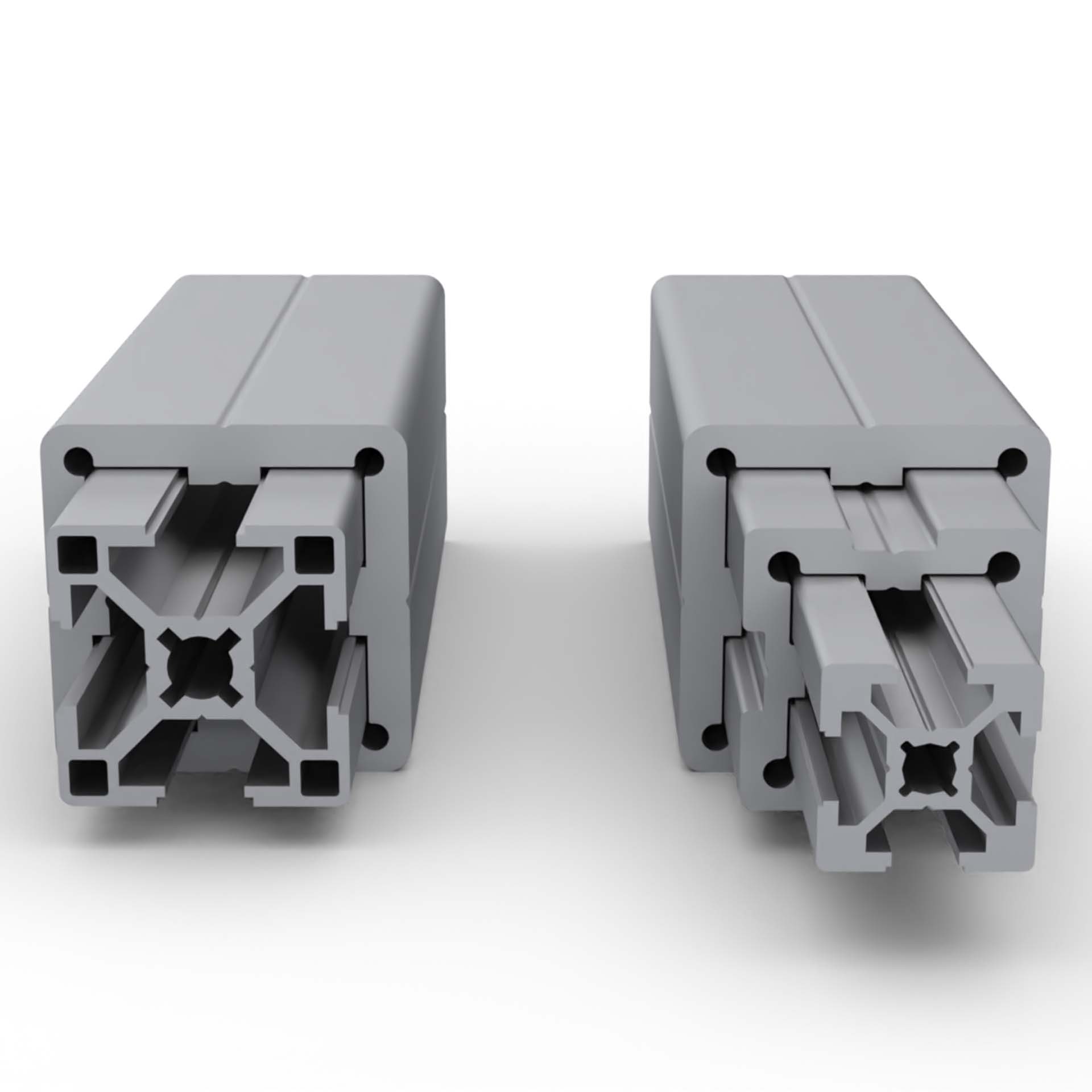

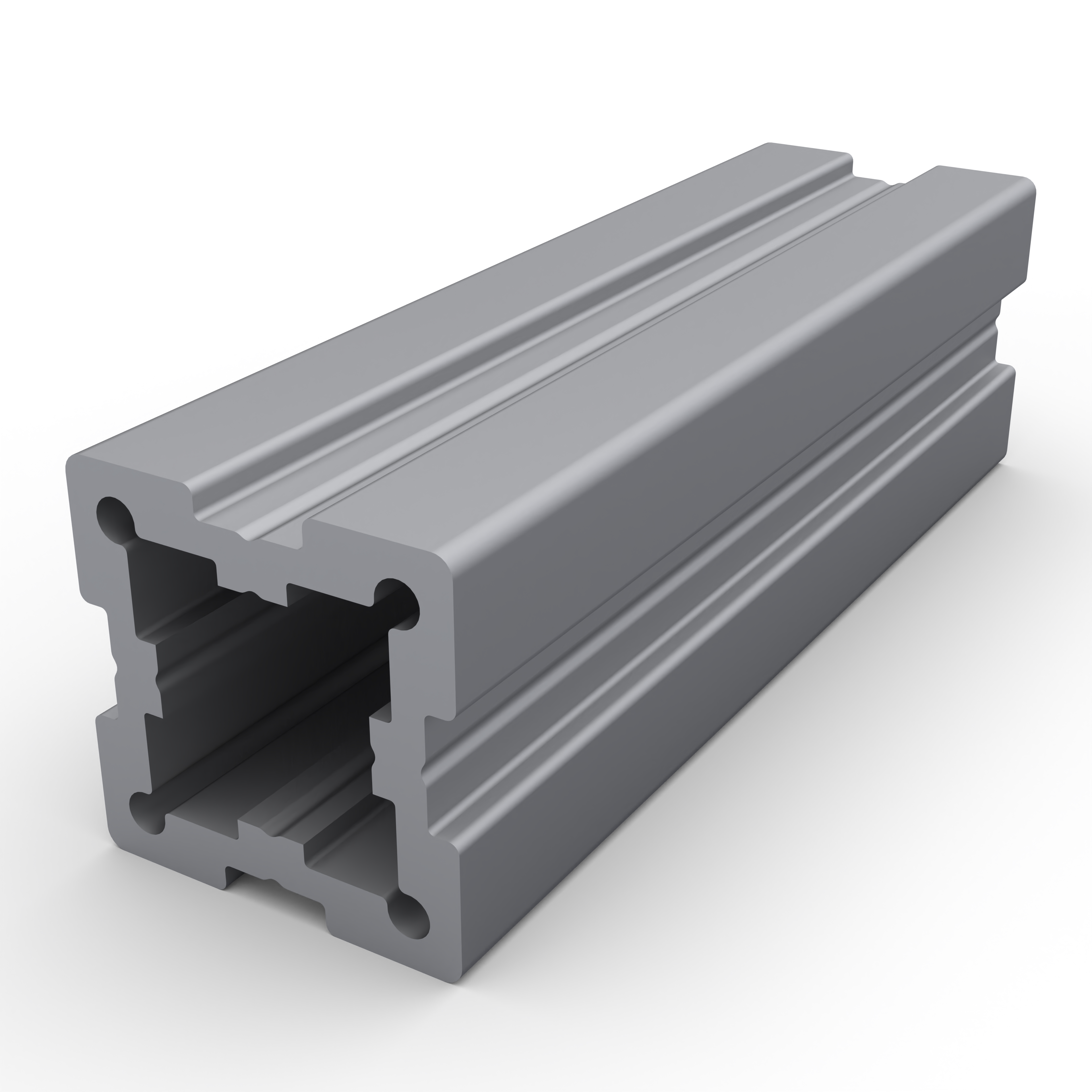

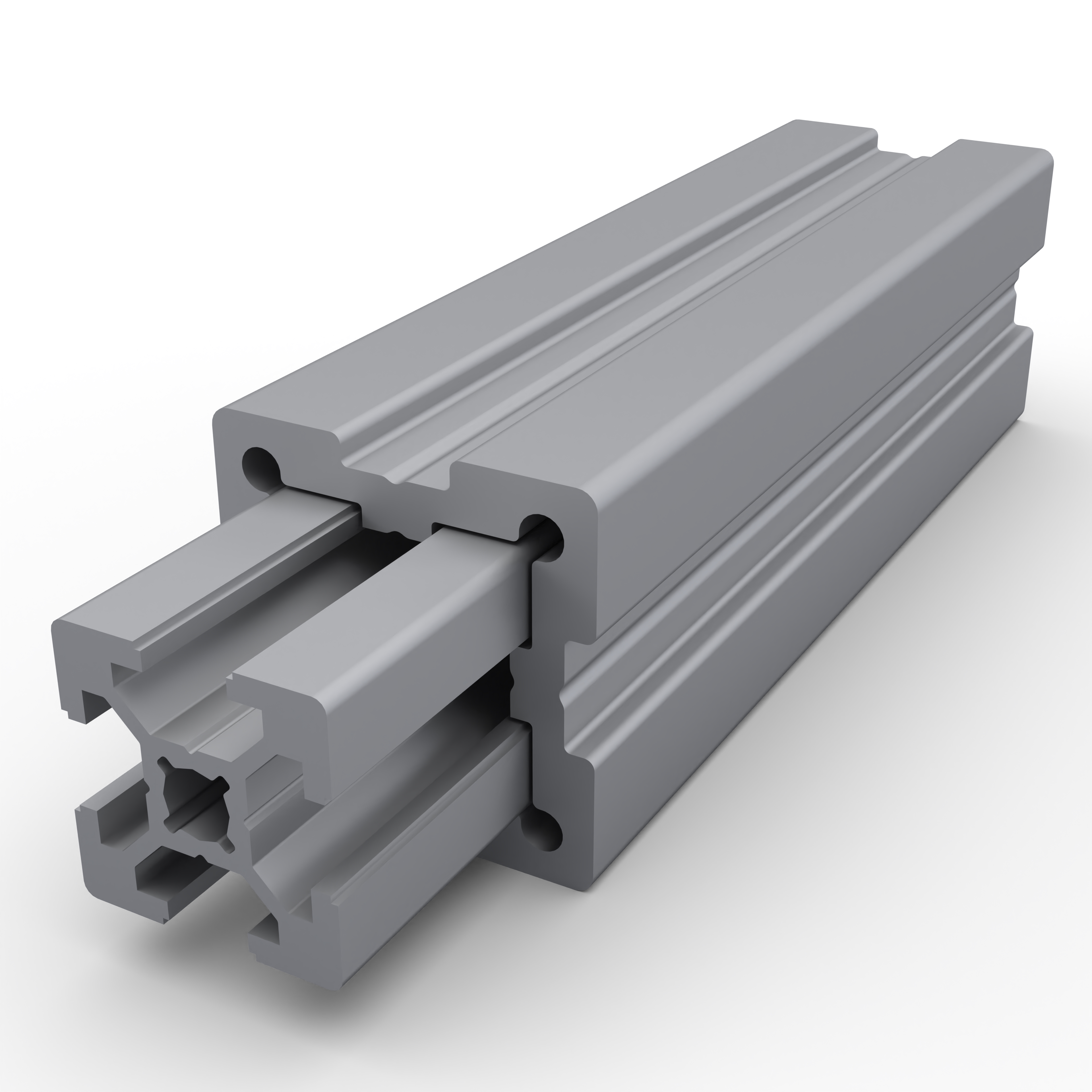

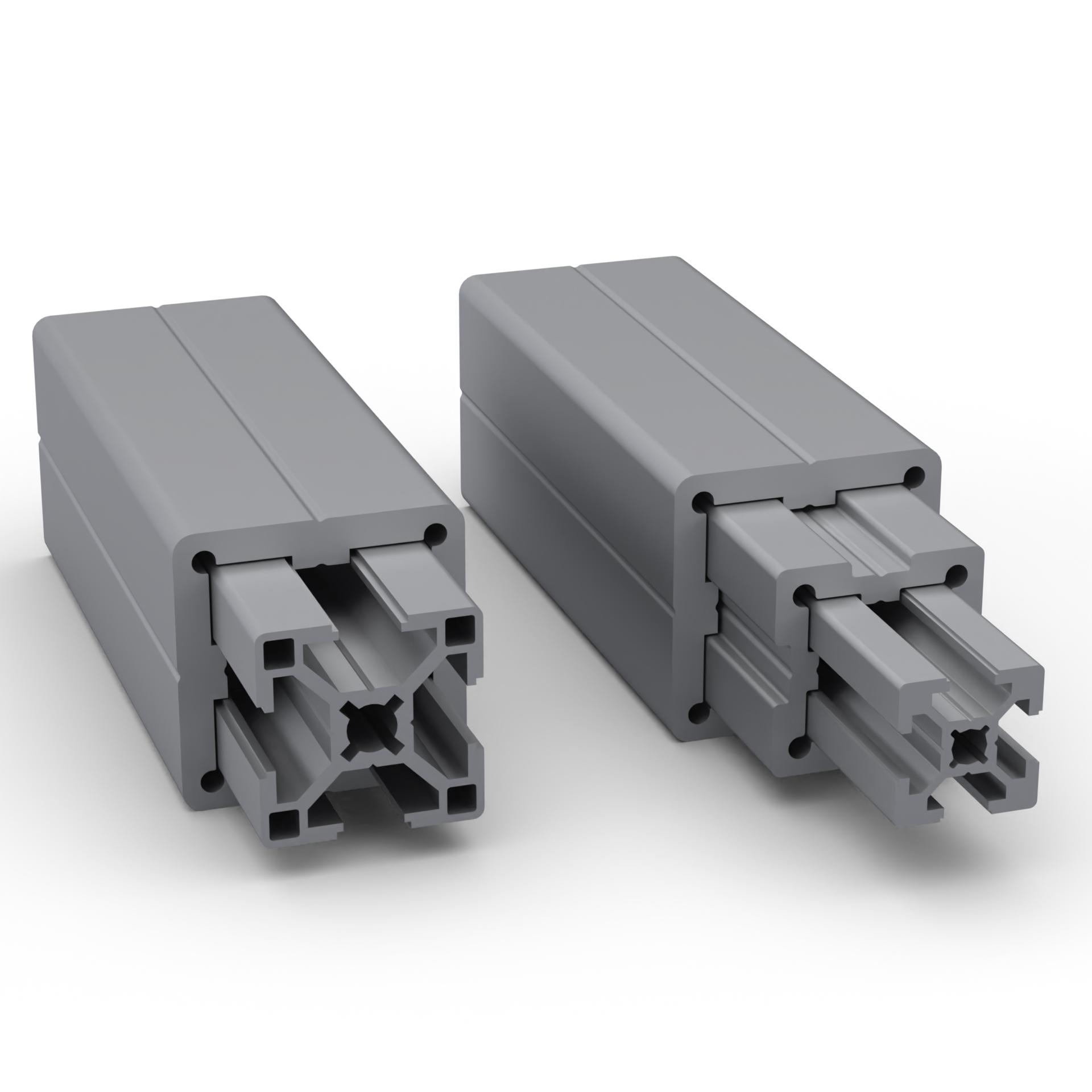

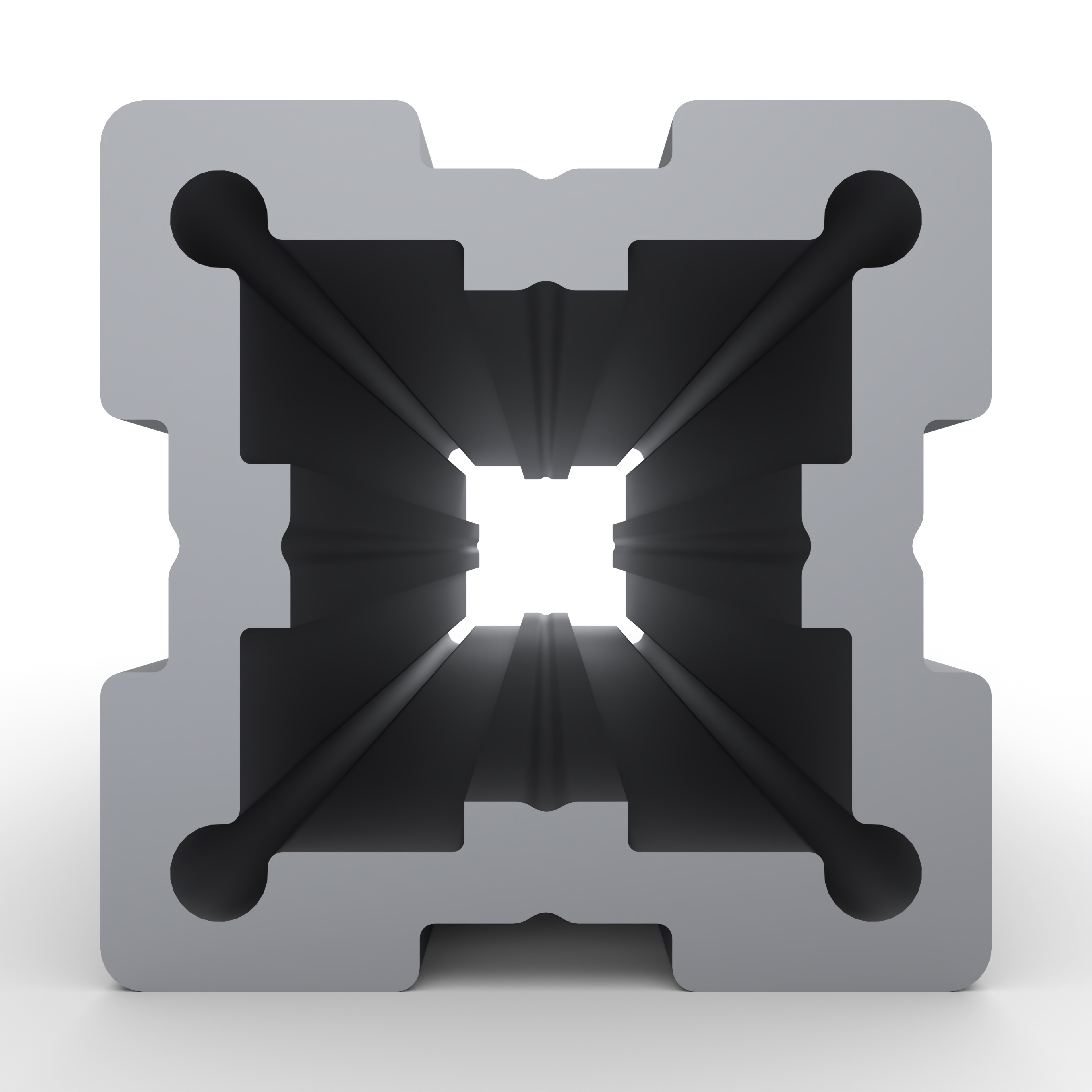

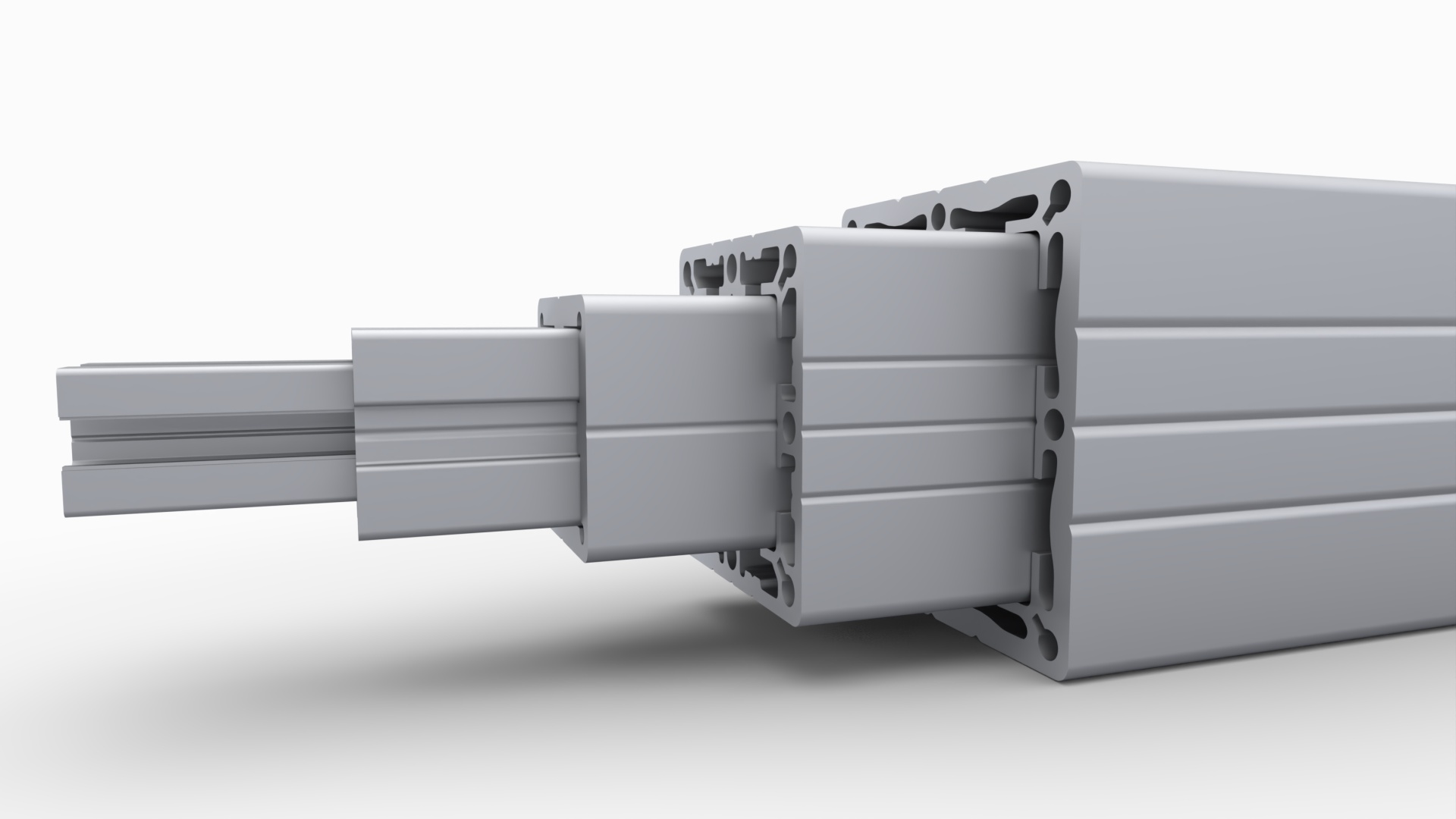

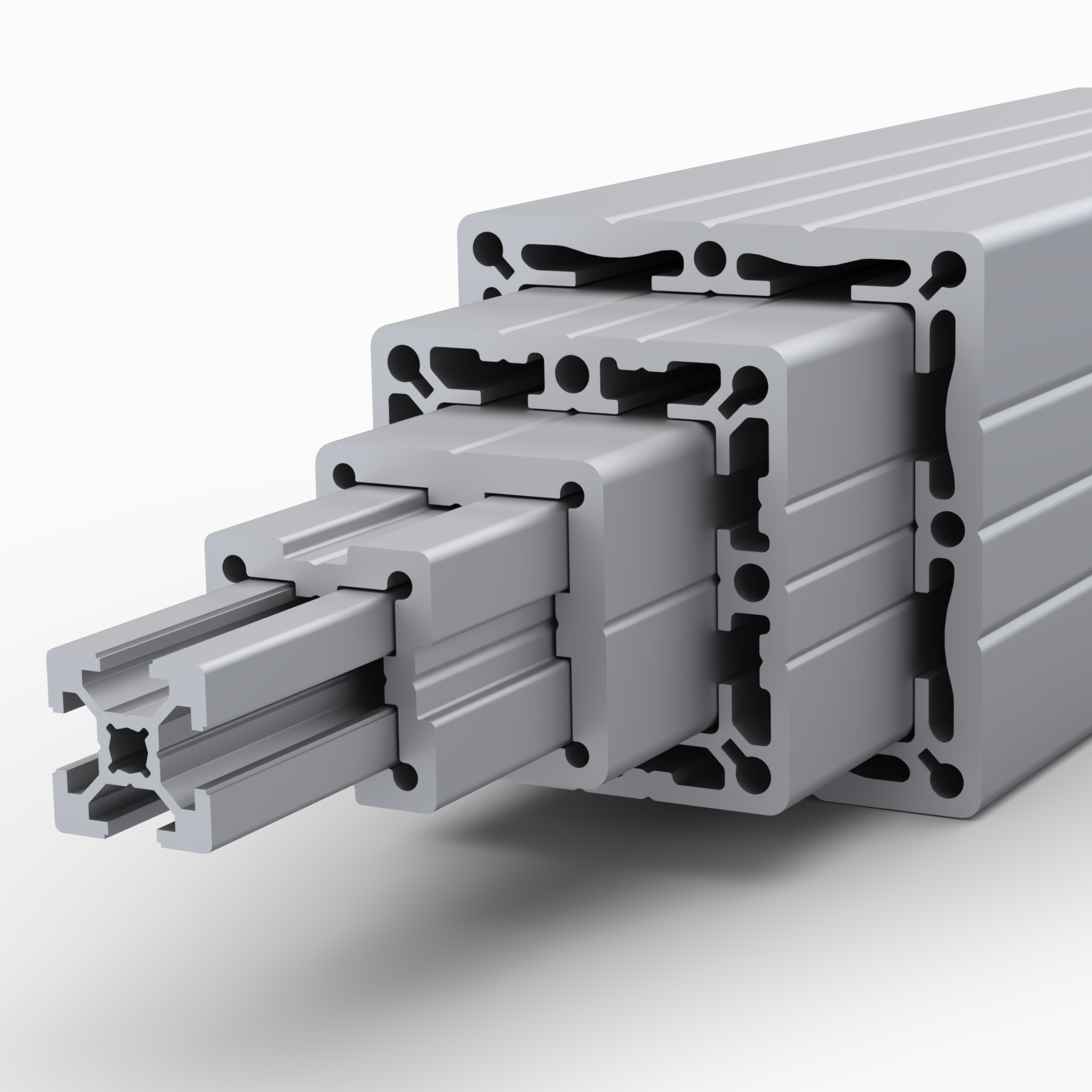

Профиль 30х30 для построения телескопических систем.
Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%

Характеристики

Артикул:
TS-3030-2020
Длина профиля(макс), мм:
3040
Дробеструйная обработка:
Есть
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
1,07
Момент инерции, Ix(см4):
4,17
Момент инерции, Iy(см4):
4,17
Момент сопротивления, WX (см3):
2,78
Момент сопротивления, WY (см3):
2,78
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля TS-3030-2020
